Межовий знак

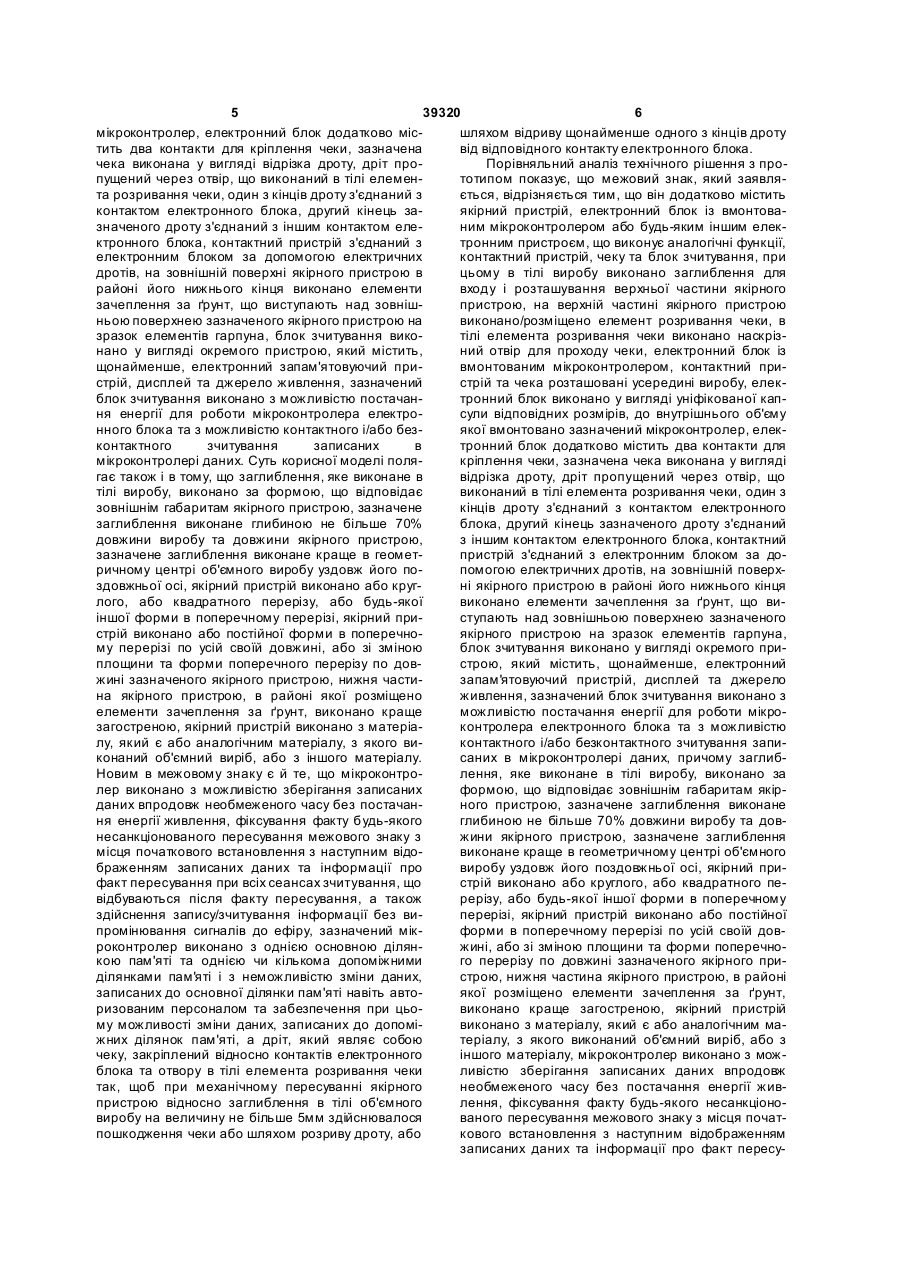

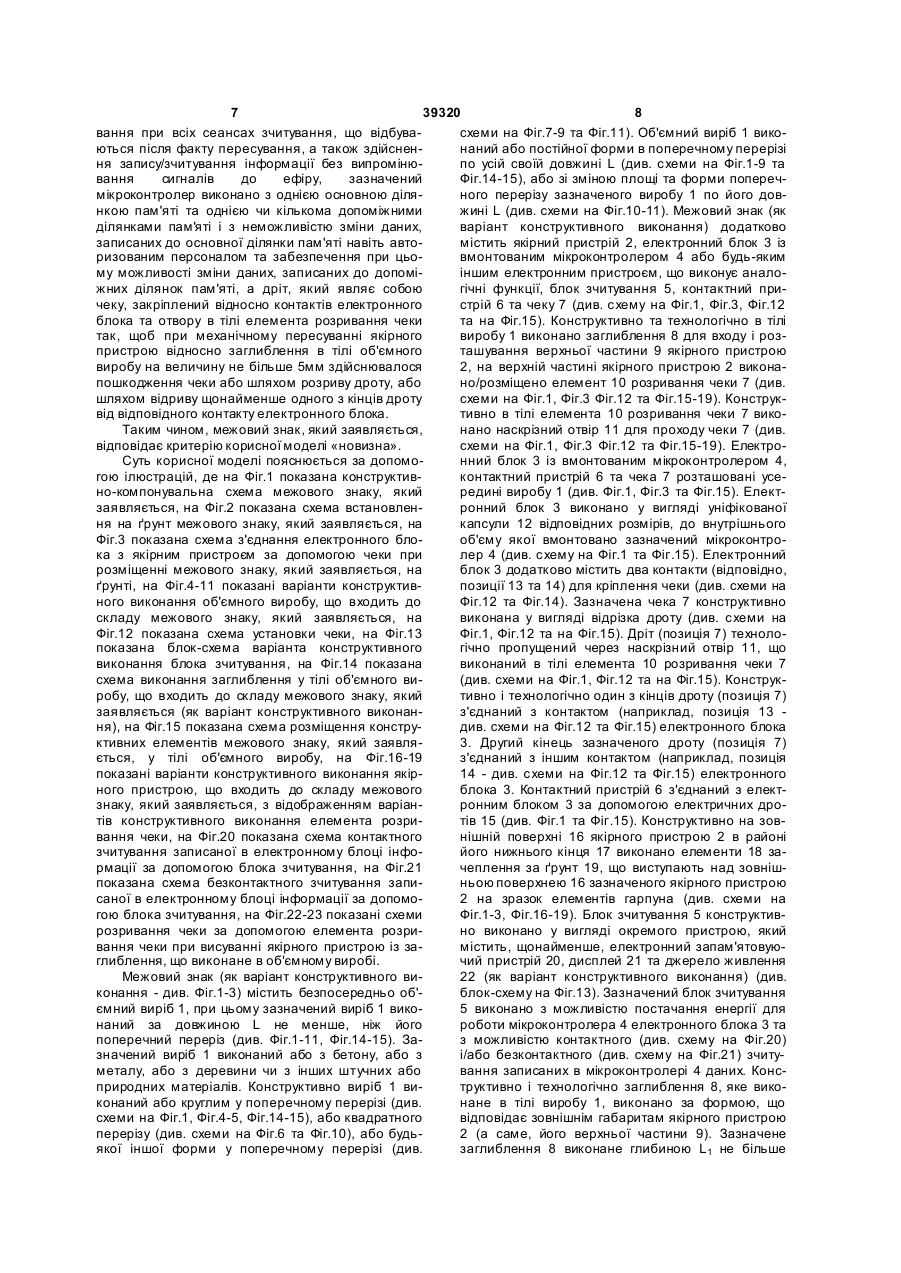

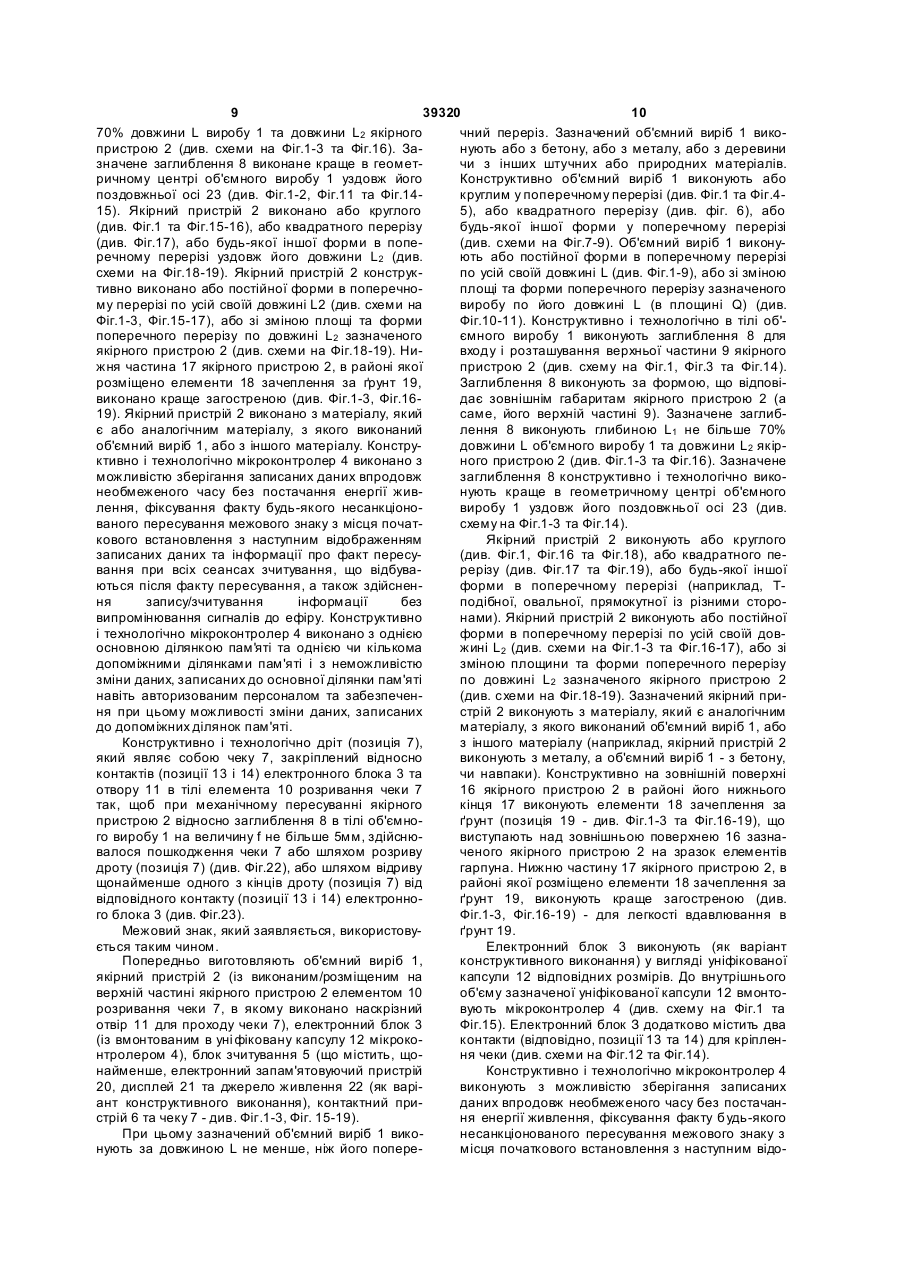

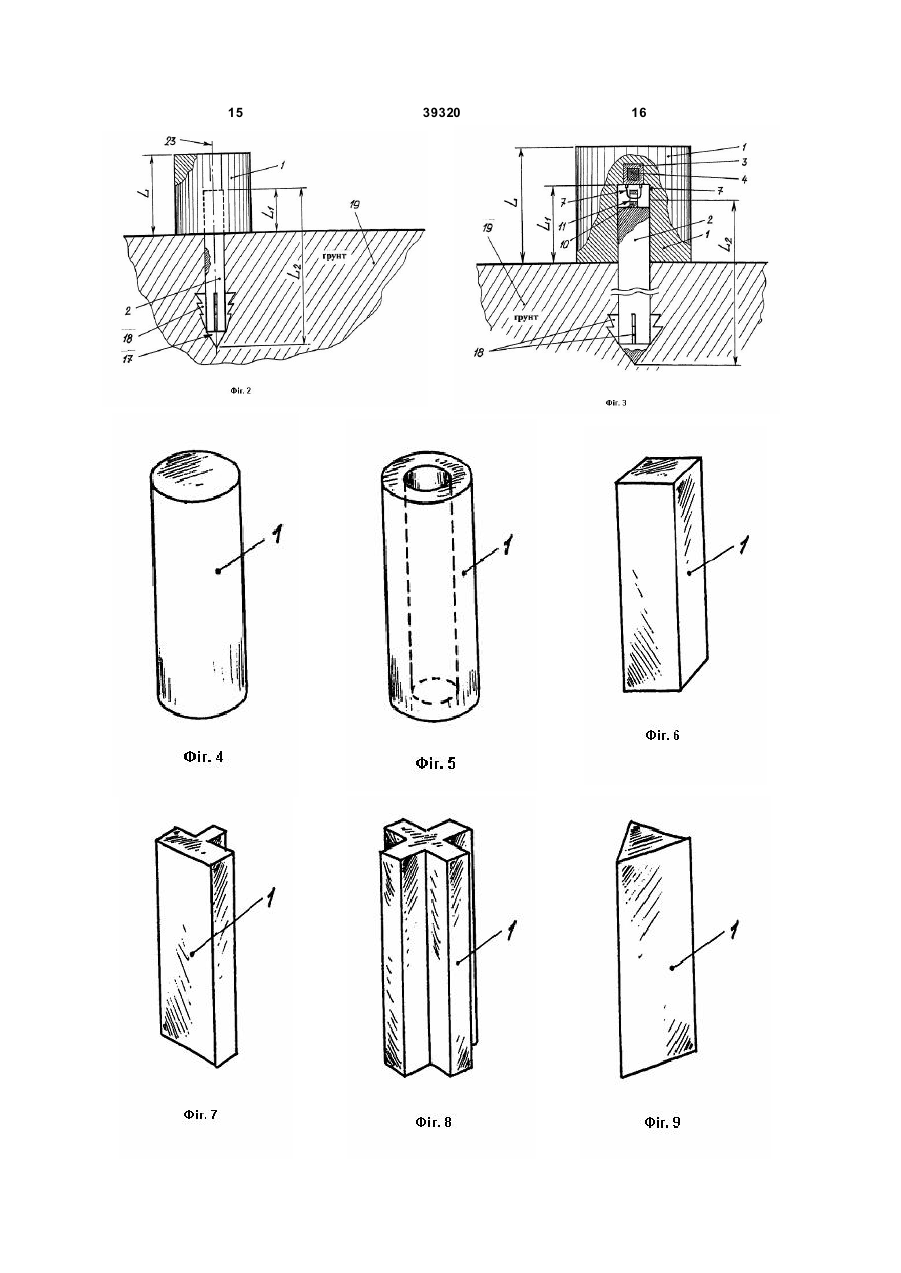

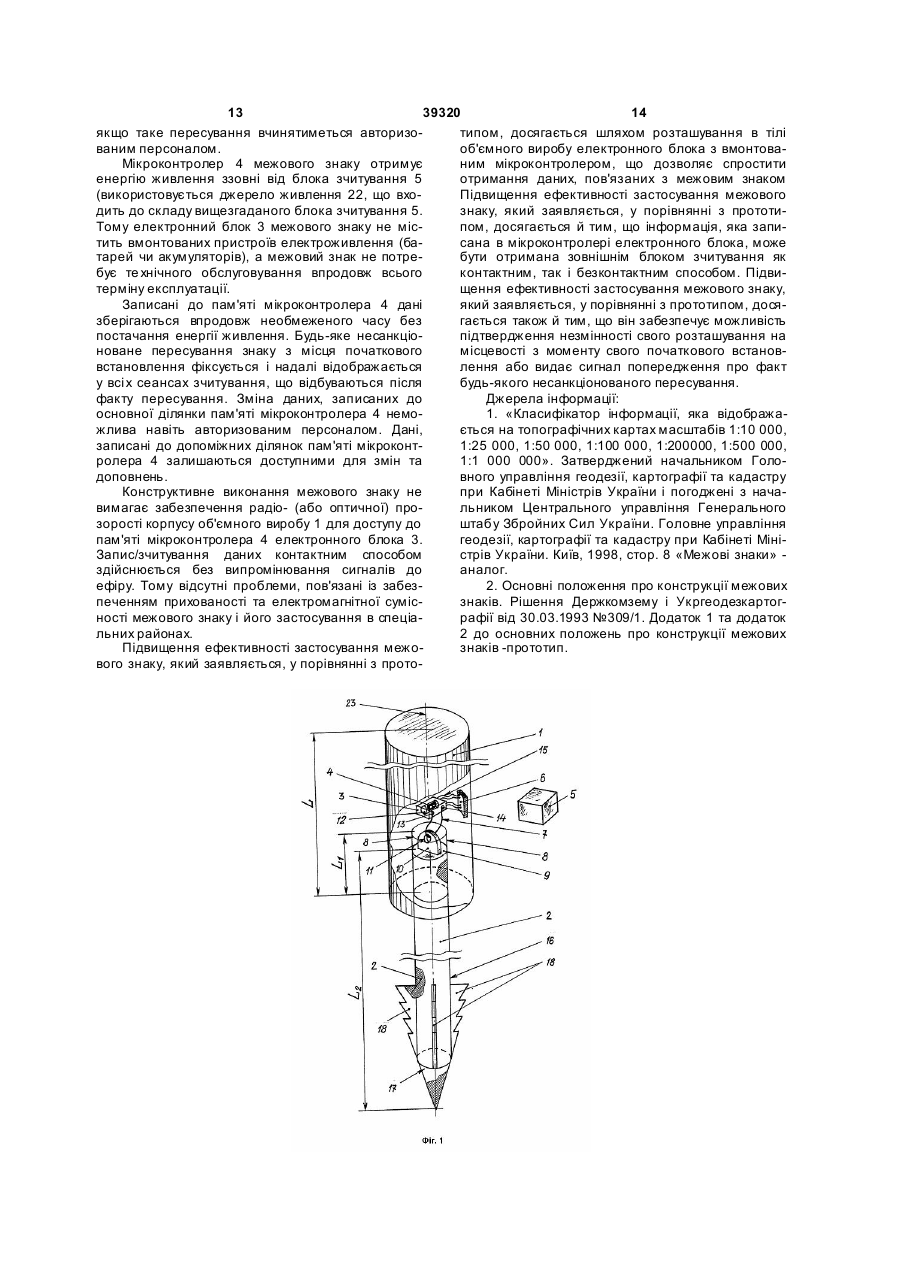

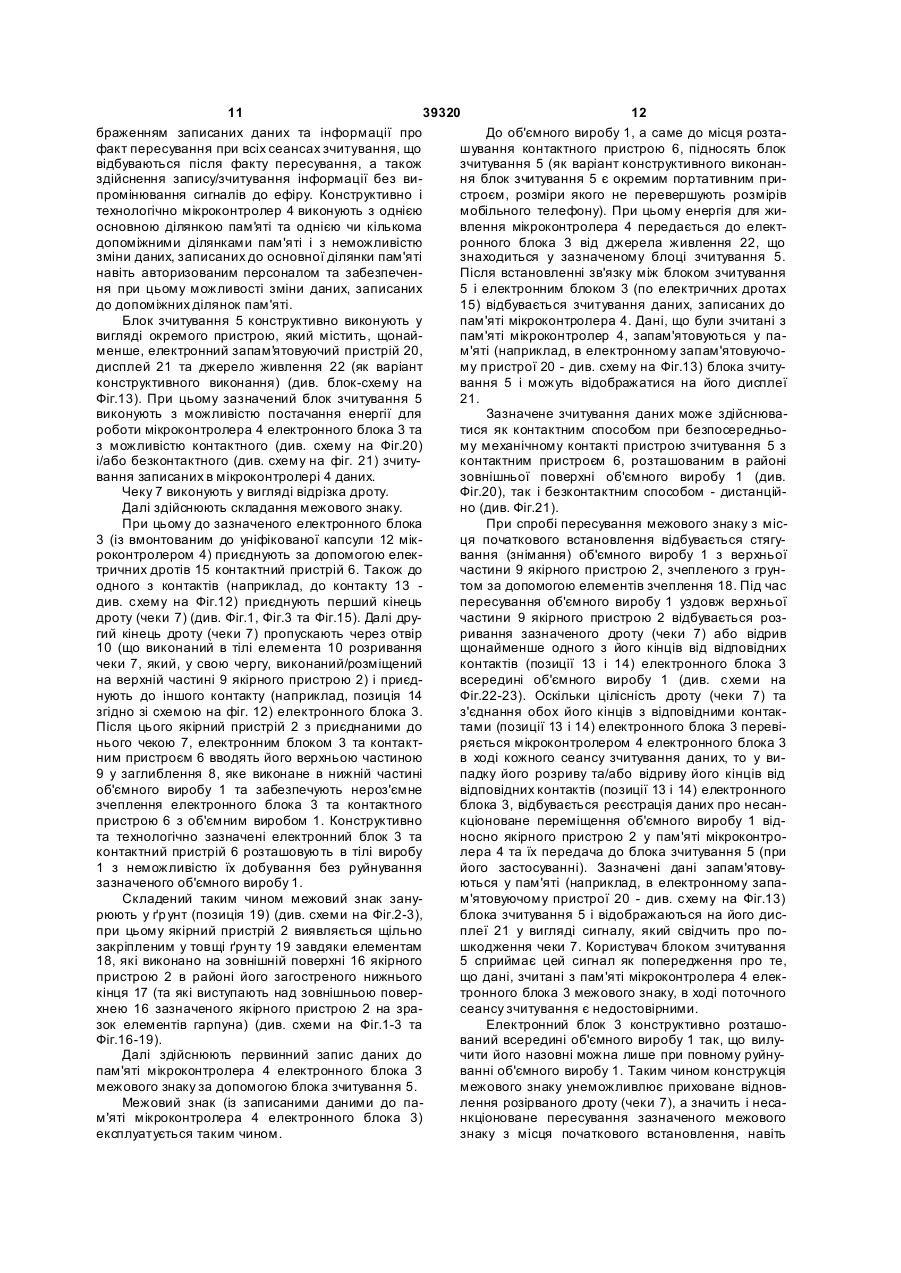

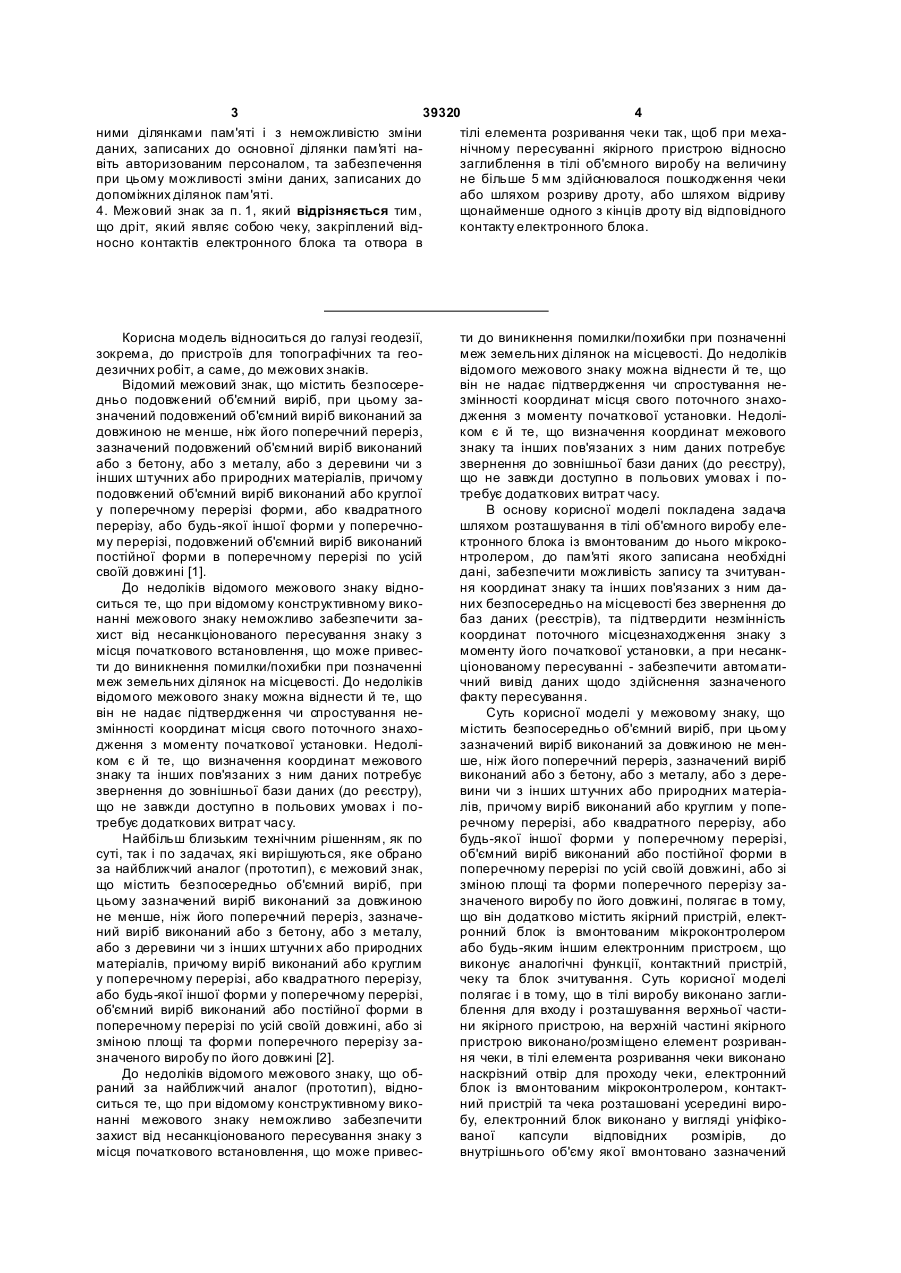

1. Межовий знак, що містить безпосередньо об'ємний виріб, при цьому зазначений виріб виконаний за довжиною не менше, ніж його поперечний переріз, зазначений виріб виконаний або з бетону, або з металу, або з деревини чи з інших штучни х або природних матеріалів, причому виріб виконаний або круглим у поперечному перерізі, або квадратного перерізу, або будь-якої іншої форми у поперечному перерізі, об'ємний виріб виконаний або постійної форми в поперечному перерізі по усій своїй довжині, або зі зміною площі та форми поперечного перерізу зазначеного виробу по його довжині, який відрізняється тим, що він додатково містить якірний пристрій, електронний блок із вмонтованим мікроконтролером або будьяким іншим електронним пристроєм, що виконує аналогічні функції, контактний пристрій, чеку та блок зчитування, при цьому в тілі виробу виконано заглиблення для входу і розташування верхньої частини якірного пристрою, на верхній частині якірного пристрою виконано/розміщено елемент розривання чеки, в тілі елемента розривання чеки виконано наскрізний отвір для проходу чеки, електронний блок із вмонтованим мікроконтролером, контактний пристрій та чека розташовані усередині виробу, електронний блок виконано у вигляді уніфікованої капсули відповідних розмірів, до внутрішнього об'єму якої вмонтовано зазначений мікроконтролер, електронний блок додатково містить два контакти для кріплення чеки, зазначена чека виконана у вигляді відрізка дроту, дріт пропущений через отвір, що виконаний в тілі елемента розривання чеки, один з кінців дроту з'єднаний з контактом електронного блока, другий кінець зазначеного дроту з'єднаний з іншим контактом 2 (19) 1 3 39320 4 ними ділянками пам'яті і з неможливістю зміни тілі елемента розривання чеки так, щоб при мехаданих, записаних до основної ділянки пам'яті нанічному пересуванні якірного пристрою відносно віть авторизованим персоналом, та забезпечення заглиблення в тілі об'ємного виробу на величину при цьому можливості зміни даних, записаних до не більше 5 мм здійснювалося пошкодження чеки допоміжних ділянок пам'яті. або шляхом розриву дроту, або шляхом відриву 4. Межовий знак за п. 1, який відрізняється тим, щонайменше одного з кінців дроту від відповідного що дріт, який являє собою чеку, закріплений відконтакту електронного блока. носно контактів електронного блока та отвора в Корисна модель відноситься до галузі геодезії, зокрема, до пристроїв для топографічних та геодезичних робіт, а саме, до межових знаків. Відомий межовий знак, що містить безпосередньо подовжений об'ємний виріб, при цьому зазначений подовжений об'ємний виріб виконаний за довжиною не менше, ніж його поперечний переріз, зазначений подовжений об'ємний виріб виконаний або з бетону, або з металу, або з деревини чи з інших штучних або природних матеріалів, причому подовжений об'ємний виріб виконаний або круглої у поперечному перерізі форми, або квадратного перерізу, або будь-якої іншої форми у поперечному перерізі, подовжений об'ємний виріб виконаний постійної форми в поперечному перерізі по усій своїй довжині [1]. До недоліків відомого межового знаку відноситься те, що при відомому конструктивному виконанні межового знаку неможливо забезпечити захист від несанкціонованого пересування знаку з місця початкового встановлення, що може привести до виникнення помилки/похибки при позначенні меж земельних ділянок на місцевості. До недоліків відомого межового знаку можна віднести й те, що він не надає підтвердження чи спростування незмінності координат місця свого поточного знаходження з моменту початкової установки. Недоліком є й те, що визначення координат межового знаку та інших пов'язаних з ним даних потребує звернення до зовнішньої бази даних (до реєстру), що не завжди доступно в польових умовах і потребує додаткових витрат часу. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, яке обрано за найближчий аналог (прототип), є межовий знак, що містить безпосередньо об'ємний виріб, при цьому зазначений виріб виконаний за довжиною не менше, ніж його поперечний переріз, зазначений виріб виконаний або з бетону, або з металу, або з деревини чи з інших штучни х або природних матеріалів, причому виріб виконаний або круглим у поперечному перерізі, або квадратного перерізу, або будь-якої іншої форми у поперечному перерізі, об'ємний виріб виконаний або постійної форми в поперечному перерізі по усій своїй довжині, або зі зміною площі та форми поперечного перерізу зазначеного виробу по його довжині [2]. До недоліків відомого межового знаку, що обраний за найближчий аналог (прототип), відноситься те, що при відомому конструктивному виконанні межового знаку неможливо забезпечити захист від несанкціонованого пересування знаку з місця початкового встановлення, що може привес ти до виникнення помилки/похибки при позначенні меж земельних ділянок на місцевості. До недоліків відомого межового знаку можна віднести й те, що він не надає підтвердження чи спростування незмінності координат місця свого поточного знаходження з моменту початкової установки. Недоліком є й те, що визначення координат межового знаку та інших пов'язаних з ним даних потребує звернення до зовнішньої бази даних (до реєстру), що не завжди доступно в польових умовах і потребує додаткових витрат часу. В основу корисної моделі покладена задача шляхом розташування в тілі об'ємного виробу електронного блока із вмонтованим до нього мікроконтролером, до пам'яті якого записана необхідні дані, забезпечити можливість запису та зчитування координат знаку та інших пов'язаних з ним даних безпосередньо на місцевості без звернення до баз даних (реєстрів), та підтвердити незмінність координат поточного місцезнаходження знаку з моменту його початкової установки, а при несанкціонованому пересуванні - забезпечити автоматичний вивід даних щодо здійснення зазначеного факту пересування. Суть корисної моделі у межовому знаку, що містить безпосередньо об'ємний виріб, при цьому зазначений виріб виконаний за довжиною не менше, ніж його поперечний переріз, зазначений виріб виконаний або з бетону, або з металу, або з деревини чи з інших штучних або природних матеріалів, причому виріб виконаний або круглим у поперечному перерізі, або квадратного перерізу, або будь-якої іншої форми у поперечному перерізі, об'ємний виріб виконаний або постійної форми в поперечному перерізі по усій своїй довжині, або зі зміною площі та форми поперечного перерізу зазначеного виробу по його довжині, полягає в тому, що він додатково містить якірний пристрій, електронний блок із вмонтованим мікроконтролером або будь-яким іншим електронним пристроєм, що виконує аналогічні функції, контактний пристрій, чеку та блок зчитування. Суть корисної моделі полягає і в тому, що в тілі виробу виконано заглиблення для входу і розташування верхньої частини якірного пристрою, на верхній частині якірного пристрою виконано/розміщено елемент розривання чеки, в тілі елемента розривання чеки виконано наскрізний отвір для проходу чеки, електронний блок із вмонтованим мікроконтролером, контактний пристрій та чека розташовані усередині виробу, електронний блок виконано у вигляді уніфікованої капсули відповідних розмірів, до внутрішнього об'єму якої вмонтовано зазначений 5 39320 6 мікроконтролер, електронний блок додатково місшляхом відриву щонайменше одного з кінців дроту тить два контакти для кріплення чеки, зазначена від відповідного контакту електронного блока. чека виконана у вигляді відрізка дроту, дріт проПорівняльний аналіз технічного рішення з пропущений через отвір, що виконаний в тілі елементотипом показує, що межовий знак, який заявлята розривання чеки, один з кінців дроту з'єднаний з ється, відрізняється тим, що він додатково містить контактом електронного блока, другий кінець заякірний пристрій, електронний блок із вмонтовазначеного дроту з'єднаний з іншим контактом еленим мікроконтролером або будь-яким іншим елекктронного блока, контактний пристрій з'єднаний з тронним пристроєм, що виконує аналогічні функції, електронним блоком за допомогою електричних контактний пристрій, чеку та блок зчитування, при дротів, на зовнішній поверхні якірного пристрою в цьому в тілі виробу виконано заглиблення для районі його нижнього кінця виконано елементи входу і розташування верхньої частини якірного зачеплення за ґрунт, що виступають над зовнішпристрою, на верхній частині якірного пристрою ньою поверхнею зазначеного якірного пристрою на виконано/розміщено елемент розривання чеки, в зразок елементів гарпуна, блок зчитування викотілі елемента розривання чеки виконано наскрізнано у вигляді окремого пристрою, який містить, ний отвір для проходу чеки, електронний блок із щонайменше, електронний запам'ятовуючий привмонтованим мікроконтролером, контактний пристрій, дисплей та джерело живлення, зазначений стрій та чека розташовані усередині виробу, елекблок зчитування виконано з можливістю постачантронний блок виконано у вигляді уніфікованої капня енергії для роботи мікроконтролера електросули відповідних розмірів, до внутрішнього об'єму нного блока та з можливістю контактного і/або безякої вмонтовано зазначений мікроконтролер, елекконтактного зчитування записаних в тронний блок додатково містить два контакти для мікроконтролері даних. Суть корисної моделі полякріплення чеки, зазначена чека виконана у вигляді гає також і в тому, що заглиблення, яке виконане в відрізка дроту, дріт пропущений через отвір, що тілі виробу, виконано за формою, що відповідає виконаний в тілі елемента розривання чеки, один з зовнішнім габаритам якірного пристрою, зазначене кінців дроту з'єднаний з контактом електронного заглиблення виконане глибиною не більше 70% блока, другий кінець зазначеного дроту з'єднаний довжини виробу та довжини якірного пристрою, з іншим контактом електронного блока, контактний зазначене заглиблення виконане краще в геометпристрій з'єднаний з електронним блоком за доричному центрі об'ємного виробу уздовж його попомогою електричних дротів, на зовнішній поверхздовжньої осі, якірний пристрій виконано або кругні якірного пристрою в районі його нижнього кінця лого, або квадратного перерізу, або будь-якої виконано елементи зачеплення за ґрунт, що виіншої форми в поперечному перерізі, якірний приступають над зовнішньою поверхнею зазначеного стрій виконано або постійної форми в поперечноякірного пристрою на зразок елементів гарпуна, му перерізі по усій своїй довжині, або зі зміною блок зчитування виконано у вигляді окремого приплощини та форми поперечного перерізу по довстрою, який містить, щонайменше, електронний жині зазначеного якірного пристрою, нижня частизапам'ятовуючий пристрій, дисплей та джерело на якірного пристрою, в районі якої розміщено живлення, зазначений блок зчитування виконано з елементи зачеплення за ґрунт, виконано краще можливістю постачання енергії для роботи мікрозагостреною, якірний пристрій виконано з матеріаконтролера електронного блока та з можливістю лу, який є або аналогічним матеріалу, з якого виконтактного і/або безконтактного зчитування запиконаний об'ємний виріб, або з іншого матеріалу. саних в мікроконтролері даних, причому заглибНовим в межовому знаку є й те, що мікроконтролення, яке виконане в тілі виробу, виконано за лер виконано з можливістю зберігання записаних формою, що відповідає зовнішнім габаритам якірданих впродовж необмеженого часу без постачанного пристрою, зазначене заглиблення виконане ня енергії живлення, фіксування факту будь-якого глибиною не більше 70% довжини виробу та довнесанкціонованого пересування межового знаку з жини якірного пристрою, зазначене заглиблення місця початкового встановлення з наступним відовиконане краще в геометричному центрі об'ємного браженням записаних даних та інформації про виробу уздовж його поздовжньої осі, якірний прифакт пересування при всіх сеансах зчитування, що стрій виконано або круглого, або квадратного певідбуваються після факту пересування, а також рерізу, або будь-якої іншої форми в поперечному здійснення запису/зчитування інформації без виперерізі, якірний пристрій виконано або постійної промінювання сигналів до ефіру, зазначений мікформи в поперечному перерізі по усій своїй довроконтролер виконано з однією основною ділянжині, або зі зміною площини та форми поперечнокою пам'яті та однією чи кількома допоміжними го перерізу по довжині зазначеного якірного приділянками пам'я ті і з неможливістю зміни даних, строю, нижня частина якірного пристрою, в районі записаних до основної ділянки пам'яті навіть автоякої розміщено елементи зачеплення за ґрунт, ризованим персоналом та забезпечення при цьовиконано краще загостреною, якірний пристрій му можливості зміни даних, записаних до допомівиконано з матеріалу, який є або аналогічним мажних ділянок пам'яті, а дріт, який являє собою теріалу, з якого виконаний об'ємний виріб, або з чеку, закріплений відносно контактів електронного іншого матеріалу, мікроконтролер виконано з можблока та отвору в тілі елемента розривання чеки ливістю зберігання записаних даних впродовж так, щоб при механічному пересуванні якірного необмеженого часу без постачання енергії живпристрою відносно заглиблення в тілі об'ємного лення, фіксування факту будь-якого несанкціоновиробу на величину не більше 5мм здійснювалося ваного пересування межового знаку з місця початпошкодження чеки або шляхом розриву дроту, або кового встановлення з наступним відображенням записаних даних та інформації про факт пересу 7 39320 8 вання при всіх сеансах зчитування, що відбувасхеми на Фіг.7-9 та Фіг.11). Об'ємний виріб 1 викоються після факту пересування, а також здійсненнаний або постійної форми в поперечному перерізі ня запису/зчитування інформації без випромінюпо усій своїй довжині L (див. схеми на Фіг.1-9 та вання сигналів до ефіру, зазначений Фіг.14-15), або зі зміною площі та форми поперечмікроконтролер виконано з однією основною діляного перерізу зазначеного виробу 1 по його довнкою пам'яті та однією чи кількома допоміжними жині L (див. схеми на Фіг.10-11). Межовий знак (як ділянками пам'я ті і з неможливістю зміни даних, варіант конструктивного виконання) додатково записаних до основної ділянки пам'яті навіть автомістить якірний пристрій 2, електронний блок 3 із ризованим персоналом та забезпечення при цьовмонтованим мікроконтролером 4 або будь-яким му можливості зміни даних, записаних до допомііншим електронним пристроєм, що виконує аналожних ділянок пам'яті, а дріт, який являє собою гічні функції, блок зчитування 5, контактний причеку, закріплений відносно контактів електронного стрій 6 та чеку 7 (див. схему на Фіг.1, Фіг.3, Фіг.12 блока та отвору в тілі елемента розривання чеки та на Фіг.15). Конструктивно та технологічно в тілі так, щоб при механічному пересуванні якірного виробу 1 виконано заглиблення 8 для входу і розпристрою відносно заглиблення в тілі об'ємного ташування верхньої частини 9 якірного пристрою виробу на величину не більше 5мм здійснювалося 2, на верхній частині якірного пристрою 2 виконапошкодження чеки або шляхом розриву дроту, або но/розміщено елемент 10 розривання чеки 7 (див. шляхом відриву щонайменше одного з кінців дроту схеми на Фіг.1, Фіг.3 Фіг.12 та Фіг.15-19). Конструквід відповідного контакту електронного блока. тивно в тілі елемента 10 розривання чеки 7 викоТаким чином, межовий знак, який заявляється, нано наскрізний отвір 11 для проходу чеки 7 (див. відповідає критерію корисної моделі «новизна». схеми на Фіг.1, Фіг.3 Фіг.12 та Фіг.15-19). ЕлектроСуть корисної моделі пояснюється за допомонний блок 3 із вмонтованим мікроконтролером 4, гою ілюстрацій, де на Фіг.1 показана конструктивконтактний пристрій 6 та чека 7 розташовані усено-компонувальна схема межового знаку, який редині виробу 1 (див. Фіг.1, Фіг.3 та Фіг.15). Електзаявляється, на Фіг.2 показана схема встановленронний блок 3 виконано у вигляді уніфікованої ня на ґрунт межового знаку, який заявляється, на капсули 12 відповідних розмірів, до внутрішнього Фіг.3 показана схема з'єднання електронного блооб'єму якої вмонтовано зазначений мікроконтрока з якірним пристроєм за допомогою чеки при лер 4 (див. схему на Фіг.1 та Фіг.15). Електронний розміщенні межового знаку, який заявляється, на блок 3 додатково містить два контакти (відповідно, ґрунті, на Фіг.4-11 показані варіанти конструктивпозиції 13 та 14) для кріплення чеки (див. схеми на ного виконання об'ємного виробу, що входить до Фіг.12 та Фіг.14). Зазначена чека 7 конструктивно складу межового знаку, який заявляється, на виконана у вигляді відрізка дроту (див. схеми на Фіг.12 показана схема установки чеки, на Фіг.13 Фіг.1, Фіг.12 та на Фіг.15). Дріт (позиція 7) технолопоказана блок-схема варіанта конструктивного гічно пропущений через наскрізний отвір 11, що виконання блока зчитування, на Фіг.14 показана виконаний в тілі елемента 10 розривання чеки 7 схема виконання заглиблення у тілі об'ємного ви(див. схеми на Фіг.1, Фіг.12 та на Фіг.15). Конструкробу, що входить до складу межового знаку, який тивно і технологічно один з кінців дроту (позиція 7) заявляється (як варіант конструктивного виконанз'єднаний з контактом (наприклад, позиція 13 ня), на Фіг.15 показана схема розміщення конструдив. схеми на Фіг.12 та Фіг.15) електронного блока ктивних елементів межового знаку, який заявля3. Другий кінець зазначеного дроту (позиція 7) ється, у тілі об'ємного виробу, на Фіг.16-19 з'єднаний з іншим контактом (наприклад, позиція показані варіанти конструктивного виконання якір14 - див. схеми на Фіг.12 та Фіг.15) електронного ного пристрою, що входить до складу межового блока 3. Контактний пристрій 6 з'єднаний з електзнаку, який заявляється, з відображенням варіанронним блоком 3 за допомогою електричних дротів конструктивного виконання елемента розритів 15 (див. Фіг.1 та Фіг.15). Конструктивно на зоввання чеки, на Фіг.20 показана схема контактного нішній поверхні 16 якірного пристрою 2 в районі зчитування записаної в електронному блоці інфойого нижнього кінця 17 виконано елементи 18 зармації за допомогою блока зчитування, на Фіг.21 чеплення за ґрунт 19, що виступають над зовнішпоказана схема безконтактного зчитування запиньою поверхнею 16 зазначеного якірного пристрою саної в електронному блоці інформації за допомо2 на зразок елементів гарпуна (див. схеми на гою блока зчитування, на Фіг.22-23 показані схеми Фіг.1-3, Фіг.16-19). Блок зчитування 5 конструктиврозривання чеки за допомогою елемента розрино виконано у вигляді окремого пристрою, який вання чеки при висуванні якірного пристрою із замістить, щонайменше, електронний запам'ятовуюглиблення, що виконане в об'ємному виробі. чий пристрій 20, дисплей 21 та джерело живлення Межовий знак (як варіант конструктивного ви22 (як варіант конструктивного виконання) (див. конання - див. Фіг.1-3) містить безпосередньо об'блок-схему на Фіг.13). Зазначений блок зчитування ємний виріб 1, при цьому зазначений виріб 1 вико5 виконано з можливістю постачання енергії для наний за довжиною L не менше, ніж його роботи мікроконтролера 4 електронного блока 3 та поперечний переріз (див. Фіг.1-11, Фіг.14-15). Заз можливістю контактного (див. схему на Фіг.20) значений виріб 1 виконаний або з бетону, або з і/або безконтактного (див. схему на Фіг.21) зчитуметалу, або з деревини чи з інших штучних або вання записаних в мікроконтролері 4 даних. Консприродних матеріалів. Конструктивно виріб 1 витруктивно і технологічно заглиблення 8, яке викоконаний або круглим у поперечному перерізі (див. нане в тілі виробу 1, виконано за формою, що схеми на Фіг.1, Фіг.4-5, Фіг.14-15), або квадратного відповідає зовнішнім габаритам якірного пристрою перерізу (див. схеми на Фіг.6 та Фіг.10), або будь2 (а саме, його верхньої частини 9). Зазначене якої іншої форми у поперечному перерізі (див. заглиблення 8 виконане глибиною L1 не більше 9 39320 10 70% довжини L виробу 1 та довжини L 2 якірного чний переріз. Зазначений об'ємний виріб 1 викопристрою 2 (див. схеми на Фіг.1-3 та Фіг.16). Занують або з бетону, або з металу, або з деревини значене заглиблення 8 виконане краще в геометчи з інших штучних або природних матеріалів. ричному центрі об'ємного виробу 1 уздовж його Конструктивно об'ємний виріб 1 виконують або поздовжньої осі 23 (див. Фіг.1-2, Фіг.11 та Фіг.14круглим у поперечному перерізі (див. Фіг.1 та Фіг.415). Якірний пристрій 2 виконано або круглого 5), або квадратного перерізу (див. фіг. 6), або (див. Фіг.1 та Фіг.15-16), або квадратного перерізу будь-якої іншої форми у поперечному перерізі (див. Фіг.17), або будь-якої іншої форми в попе(див. схеми на Фіг.7-9). Об'ємний виріб 1 виконуречному перерізі уздовж його довжини L2 (див. ють або постійної форми в поперечному перерізі схеми на Фіг.18-19). Якірний пристрій 2 конструкпо усій своїй довжині L (див. Фіг.1-9), або зі зміною тивно виконано або постійної форми в поперечноплощі та форми поперечного перерізу зазначеного му перерізі по усій своїй довжині L2 (див. схеми на виробу по його довжині L (в площині Q) (див. Фіг.1-3, Фіг.15-17), або зі зміною площі та форми Фіг.10-11). Конструктивно і технологічно в тілі об'поперечного перерізу по довжині L2 зазначеного ємного виробу 1 виконують заглиблення 8 для якірного пристрою 2 (див. схеми на Фіг.18-19). Нивходу і розташування верхньої частини 9 якірного жня частина 17 якірного пристрою 2, в районі якої пристрою 2 (див. схему на Фіг.1, Фіг.3 та Фіг.14). розміщено елементи 18 зачеплення за ґрунт 19, Заглиблення 8 виконують за формою, що відповівиконано краще загостреною (див. Фіг.1-3, Фіг.16дає зовнішнім габаритам якірного пристрою 2 (а 19). Якірний пристрій 2 виконано з матеріалу, який саме, його верхній частині 9). Зазначене заглибє або аналогічним матеріалу, з якого виконаний лення 8 виконують глибиною L1 не більше 70% об'ємний виріб 1, або з іншого матеріалу. Конструдовжини L об'ємного виробу 1 та довжини L2 якірктивно і технологічно мікроконтролер 4 виконано з ного пристрою 2 (див. Фіг.1-3 та Фіг.16). Зазначене можливістю зберігання записаних даних впродовж заглиблення 8 конструктивно і технологічно виконеобмеженого часу без постачання енергії живнують краще в геометричному центрі об'ємного лення, фіксування факту будь-якого несанкціоновиробу 1 уздовж його поздовжньої осі 23 (див. ваного пересування межового знаку з місця початсхему на Фіг.1-3 та Фіг.14). кового встановлення з наступним відображенням Якірний пристрій 2 виконують або круглого записаних даних та інформації про факт пересу(див. Фіг.1, Фіг.16 та Фіг.18), або квадратного певання при всіх сеансах зчитування, що відбуварерізу (див. Фіг.17 та Фіг.19), або будь-якої іншої ються після факту пересування, а також здійсненформи в поперечному перерізі (наприклад, Тня запису/зчитування інформації без подібної, овальної, прямокутної із різними сторовипромінювання сигналів до ефіру. Конструктивно нами). Якірний пристрій 2 виконують або постійної і технологічно мікроконтролер 4 виконано з однією форми в поперечному перерізі по усій своїй довосновною ділянкою пам'яті та однією чи кількома жині L2 (див. схеми на Фіг.1-3 та Фіг.16-17), або зі допоміжними ділянками пам'яті і з неможливістю зміною площини та форми поперечного перерізу зміни даних, записаних до основної ділянки пам'яті по довжині L2 зазначеного якірного пристрою 2 навіть авторизованим персоналом та забезпечен(див. схеми на Фіг.18-19). Зазначений якірний приня при цьому можливості зміни даних, записаних стрій 2 виконують з матеріалу, який є аналогічним до допоміжних ділянок пам'яті. матеріалу, з якого виконаний об'ємний виріб 1, або Конструктивно і технологічно дріт (позиція 7), з іншого матеріалу (наприклад, якірний пристрій 2 який являє собою чеку 7, закріплений відносно виконують з металу, а об'ємний виріб 1 - з бетону, контактів (позиції 13 і 14) електронного блока 3 та чи навпаки). Конструктивно на зовнішній поверхні отвору 11 в тілі елемента 10 розривання чеки 7 16 якірного пристрою 2 в районі його нижнього так, щоб при механічному пересуванні якірного кінця 17 виконують елементи 18 зачеплення за пристрою 2 відносно заглиблення 8 в тілі об'ємноґрунт (позиція 19 - див. Фіг.1-3 та Фіг.16-19), що го виробу 1 на величину f не більше 5мм, здійснювиступають над зовнішньою поверхнею 16 зазнавалося пошкодження чеки 7 або шляхом розриву ченого якірного пристрою 2 на зразок елементів дроту (позиція 7) (див. Фіг.22), або шляхом відриву гарпуна. Нижню частину 17 якірного пристрою 2, в щонайменше одного з кінців дроту (позиція 7) від районі якої розміщено елементи 18 зачеплення за відповідного контакту (позиції 13 і 14) електронноґрунт 19, виконують краще загостреною (див. го блока 3 (див. Фіг.23). Фіг.1-3, Фіг.16-19) - для легкості вдавлювання в Межовий знак, який заявляється, використовуґрунт 19. ється таким чином. Електронний блок 3 виконують (як варіант Попередньо виготовляють об'ємний виріб 1, конструктивного виконання) у вигляді уніфікованої якірний пристрій 2 (із виконаним/розміщеним на капсули 12 відповідних розмірів. До внутрішнього верхній частині якірного пристрою 2 елементом 10 об'єму зазначеної уніфікованої капсули 12 вмонторозривання чеки 7, в якому виконано наскрізний вують мікроконтролер 4 (див. схему на Фіг.1 та отвір 11 для проходу чеки 7), електронний блок 3 Фіг.15). Електронний блок З додатково містить два (із вмонтованим в уні фіковану капсулу 12 мікрококонтакти (відповідно, позиції 13 та 14) для кріпленнтролером 4), блок зчитування 5 (що містить, щоня чеки (див. схеми на Фіг.12 та Фіг.14). найменше, електронний запам'ятовуючий пристрій Конструктивно і технологічно мікроконтролер 4 20, дисплей 21 та джерело живлення 22 (як варівиконують з можливістю зберігання записаних ант конструктивного виконання), контактний приданих впродовж необмеженого часу без постачанстрій 6 та чеку 7 - див. Фіг.1-3, Фіг. 15-19). ня енергії живлення, фіксування факту будь-якого При цьому зазначений об'ємний виріб 1 виконесанкціонованого пересування межового знаку з нують за довжиною L не менше, ніж його поперемісця початкового встановлення з наступним відо 11 39320 12 браженням записаних даних та інформації про До об'ємного виробу 1, а саме до місця розтафакт пересування при всіх сеансах зчитування, що шування контактного пристрою 6, підносять блок відбуваються після факту пересування, а також зчитування 5 (як варіант конструктивного виконанздійснення запису/зчитування інформації без виня блок зчитування 5 є окремим портативним припромінювання сигналів до ефіру. Конструктивно і строєм, розміри якого не перевершують розмірів технологічно мікроконтролер 4 виконують з однією мобільного телефону). При цьому енергія для жиосновною ділянкою пам'яті та однією чи кількома влення мікроконтролера 4 передається до електдопоміжними ділянками пам'яті і з неможливістю ронного блока 3 від джерела живлення 22, що зміни даних, записаних до основної ділянки пам'яті знаходиться у зазначеному блоці зчитування 5. навіть авторизованим персоналом та забезпеченПісля встановленні зв'язку між блоком зчитування ня при цьому можливості зміни даних, записаних 5 і електронним блоком 3 (по електричних дротах до допоміжних ділянок пам'яті. 15) відбувається зчитування даних, записаних до Блок зчитування 5 конструктивно виконують у пам'яті мікроконтролера 4. Дані, що були зчитані з вигляді окремого пристрою, який містить, щонайпам'яті мікроконтролер 4, запам'ятовуються у паменше, електронний запам'я товуючий пристрій 20, м'яті (наприклад, в електронному запам'ятовуючодисплей 21 та джерело живлення 22 (як варіант му пристрої 20 - див. схему на Фіг.13) блока зчитуконструктивного виконання) (див. блок-схему на вання 5 і можуть відображатися на його дисплеї Фіг.13). При цьому зазначений блок зчитування 5 21. виконують з можливістю постачання енергії для Зазначене зчитування даних може здійснювароботи мікроконтролера 4 електронного блока 3 та тися як контактним способом при безпосередньоз можливістю контактного (див. схему на Фіг.20) му механічному контакті пристрою зчитування 5 з і/або безконтактного (див. схему на фіг. 21) зчитуконтактним пристроєм 6, розташованим в районі вання записаних в мікроконтролері 4 даних. зовнішньої поверхні об'ємного виробу 1 (див. Чеку 7 виконують у вигляді відрізка дроту. Фіг.20), так і безконтактним способом - дистанційДалі здійснюють складання межового знаку. но (див. Фіг.21). При цьому до зазначеного електронного блока При спробі пересування межового знаку з міс3 (із вмонтованим до уніфікованої капсули 12 мікця початкового встановлення відбувається стягуроконтролером 4) приєднують за допомогою елеквання (знімання) об'ємного виробу 1 з верхньої тричних дротів 15 контактний пристрій 6. Також до частини 9 якірного пристрою 2, зчепленого з грунодного з контактів (наприклад, до контакту 13 том за допомогою елементів зчеплення 18. Під час див. схему на Фіг.12) приєднують перший кінець пересування об'ємного виробу 1 уздовж верхньої дроту (чеки 7) (див. Фіг.1, Фіг.3 та Фіг.15). Далі дручастини 9 якірного пристрою 2 відбувається розгий кінець дроту (чеки 7) пропускають через отвір ривання зазначеного дроту (чеки 7) або відрив 10 (що виконаний в тілі елемента 10 розривання щонайменше одного з його кінців від відповідних чеки 7, який, у свою чергу, виконаний/розміщений контактів (позиції 13 і 14) електронного блока 3 на верхній частині 9 якірного пристрою 2) і приєдвсередині об'ємного виробу 1 (див. схеми на нують до іншого контакту (наприклад, позиція 14 Фіг.22-23). Оскільки цілісність дроту (чеки 7) та згідно зі схемою на фіг. 12) електронного блока 3. з'єднання обох його кінців з відповідними контакПісля цього якірний пристрій 2 з приєднаними до тами (позиції 13 і 14) електронного блока 3 перевінього чекою 7, електронним блоком 3 та контактряється мікроконтролером 4 електронного блока 3 ним пристроєм 6 вводять його верхньою частиною в ході кожного сеансу зчитування даних, то у ви9 у заглиблення 8, яке виконане в нижній частині падку його розриву та/або відриву його кінців від об'ємного виробу 1 та забезпечують нероз'ємне відповідних контактів (позиції 13 і 14) електронного зчеплення електронного блока 3 та контактного блока 3, відбувається реєстрація даних про несанпристрою 6 з об'ємним виробом 1. Конструктивно кціоноване переміщення об'ємного виробу 1 відта технологічно зазначені електронний блок 3 та носно якірного пристрою 2 у пам'яті мікроконтроконтактний пристрій 6 розташовують в тілі виробу лера 4 та їх передача до блока зчитування 5 (при 1 з неможливістю їх добування без руйнування його застосуванні). Зазначені дані запам'ятовузазначеного об'ємного виробу 1. ються у пам'яті (наприклад, в електронному запаСкладений таким чином межовий знак занум'ятовуючому пристрої 20 - див. схему на Фіг.13) рюють у ґр унт (позиція 19) (див. схеми на Фіг.2-3), блока зчитування 5 і відображаються на його диспри цьому якірний пристрій 2 виявляється щільно плеї 21 у вигляді сигналу, який свідчить про позакріпленим у товщі ґрун ту 19 завдяки елементам шкодження чеки 7. Користувач блоком зчитування 18, які виконано на зовнішній поверхні 16 якірного 5 сприймає цей сигнал як попередження про те, пристрою 2 в районі його загостреного нижнього що дані, зчитані з пам'яті мікроконтролера 4 елеккінця 17 (та які виступають над зовнішньою повертронного блока 3 межового знаку, в ході поточного хнею 16 зазначеного якірного пристрою 2 на зрасеансу зчитування є недостовірними. зок елементів гарпуна) (див. схеми на Фіг.1-3 та Електронний блок 3 конструктивно розташоФіг.16-19). ваний всередині об'ємного виробу 1 так, що вилуДалі здійснюють первинний запис даних до чити його назовні можна лише при повному руйнупам'яті мікроконтролера 4 електронного блока 3 ванні об'ємного виробу 1. Таким чином конструкція межового знаку за допомогою блока зчитування 5. межового знаку унеможливлює приховане відновМежовий знак (із записаними даними до палення розірваного дроту (чеки 7), а значить і несам'яті мікроконтролера 4 електронного блока 3) нкціоноване пересування зазначеного межового експлуатується таким чином. знаку з місця початкового встановлення, навіть 13 39320 14 якщо таке пересування вчинятиметься авторизотипом, досягається шляхом розташування в тілі ваним персоналом. об'ємного виробу електронного блока з вмонтоваМікроконтролер 4 межового знаку отримує ним мікроконтролером, що дозволяє спростити енергію живлення ззовні від блока зчитування 5 отримання даних, пов'язаних з межовим знаком (використовується джерело живлення 22, що вхоПідвищення ефективності застосування межового дить до складу вищезгаданого блока зчитування 5. знаку, який заявляється, у порівнянні з прототиТому електронний блок 3 межового знаку не міспом, досягається й тим, що інформація, яка запитить вмонтованих пристроїв електроживлення (басана в мікроконтролері електронного блока, може тарей чи акумуляторів), а межовий знак не потребути отримана зовнішнім блоком зчитування як бує те хнічного обслуговування впродовж всього контактним, так і безконтактним способом. Підвитерміну експлуатації. щення ефективності застосування межового знаку, Записані до пам'яті мікроконтролера 4 дані який заявляється, у порівнянні з прототипом, досязберігаються впродовж необмеженого часу без гається також й тим, що він забезпечує можливість постачання енергії живлення. Будь-яке несанкціопідтвердження незмінності свого розташування на новане пересування знаку з місця початкового місцевості з моменту свого початкового встановвстановлення фіксується і надалі відображається лення або видає сигнал попередження про факт у всі х сеансах зчитування, що відбуваються після будь-якого несанкціонованого пересування. факту пересування. Зміна даних, записаних до Джерела інформації: основної ділянки пам'яті мікроконтролера 4 немо1. «Класифікатор інформації, яка відображажлива навіть авторизованим персоналом. Дані, ється на топографічних картах масштабів 1:10 000, записані до допоміжних ділянок пам'яті мікроконт1:25 000, 1:50 000, 1:100 000, 1:200000, 1:500 000, ролера 4 залишаються доступними для змін та 1:1 000 000». Затверджений начальником Голодоповнень. вного управління геодезії, картографії та кадастру Конструктивне виконання межового знаку не при Кабінеті Міністрів України і погоджені з начавимагає забезпечення радіо- (або оптичної) прольником Центрального управління Генерального зорості корпусу об'ємного виробу 1 для доступу до штабу Збройних Сил України. Головне управління пам'яті мікроконтролера 4 електронного блока 3. геодезії, картографії та кадастру при Кабінеті МініЗапис/зчитування даних контактним способом стрів України. Київ, 1998, стор. 8 «Межові знаки» здійснюється без випромінювання сигналів до аналог. ефіру. Тому відсутні проблеми, пов'язані із забез2. Основні положення про конструкції межових печенням прихованості та електромагнітної сумісзнаків. Рішення Держкомзему і Укргеодезкартогності межового знаку і його застосування в спеціарафії від 30.03.1993 №309/1. Додаток 1 та додаток льних районах. 2 до основних положень про конструкції межових Підвищення ефективності застосування межознаків -прототип. вого знаку, який заявляється, у порівнянні з прото 15 39320 16 17 39320 18 19 39320 20 21 39320 22 23 Комп’ютерна в ерстка А. Крижанівський 39320 Підписне 24 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
