Багатоповерховий будинок баштового типу

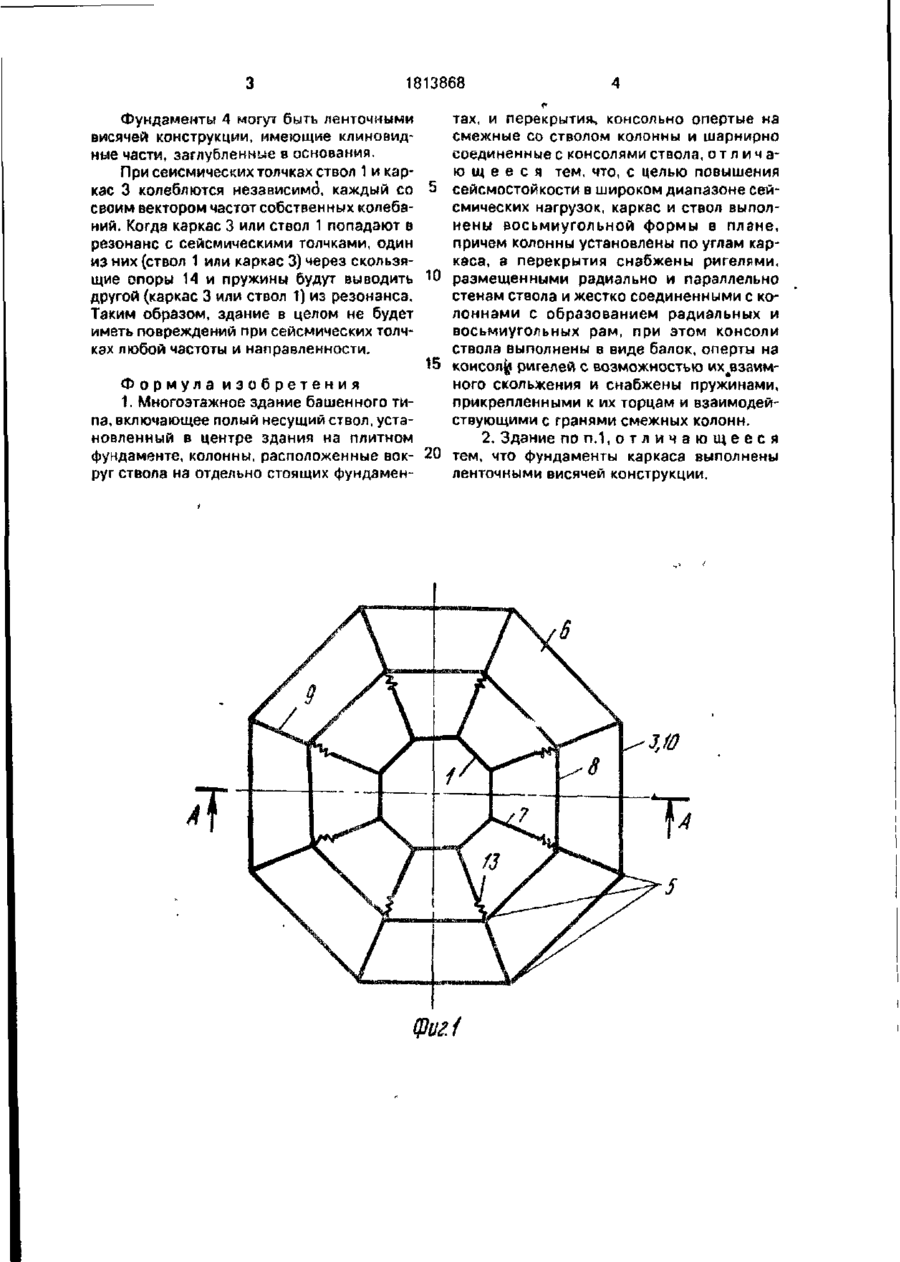

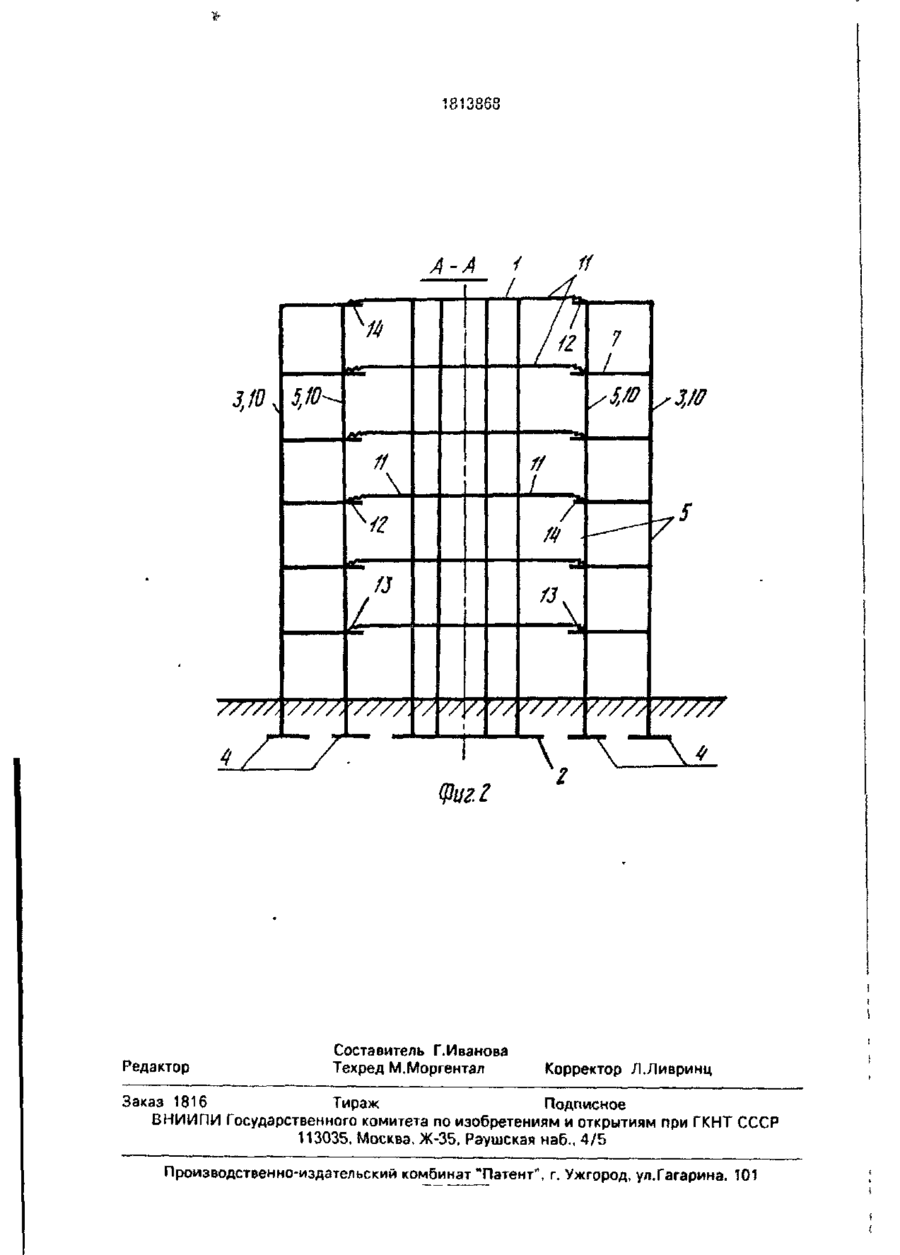

Использование строительство многоэтажных зданий в сейсмических районах Сущность изобретения ствол, расположенный в центре здания, и каркас, установленный вокруг него, имеют в плане форму правильных многоугольников. Колонны и ригели образуют восьмиугольные и радиальные рамы. Балочные консоли сі вола оперты на консоли ригелей каркаса с возможностью их скольжения относительно друг друга. К торцам балочных консолей прикреплены пружины, взаимодействующие с гранями смежных колонн. 2 ил. Изобретение относится к строительству, в частности к возведению высотных зданий и сооружений башенного типа в сейсмических районах Цель изобретения - повышение сейсмостойкости в широком диапазоне сейсмических нагрузок Поставленная цель достигается тем, что каркас и ствол выполнены восьмиугольной формы в плане, причем колонны установлены по углам каркаса, а перекрытия снабжены ригелями, размещенными рэдиально и параллельно стенам ствола и жестко соединенными с колоннами с образованием радиальных и восьмиугольных рам, при этом консоли ствола выполнены в виде балок, оперты на консоли ригелей с возможностью их взаимного скольжения и снабжены пружинами, прикрепленными к их торцам и взаимодействующими с гранями смежных колонн. Иа фиг. 1 изображено здание в плане, на фиг 2 - сечение А-А на фиг 1. Многоэтажное здание башенного тика содержит полый несущий ствол 1, расположенный в центре здания на плитном фундаменте 2 w имеющий форму правильного восьмиугольника в плане Вокруг ствола 1 установлены по углам восьмиугольника каркаса 3 на отдельно стоящих фундаментах 4 колонны 5. Перекрытия б снабжены ригелями 7,8, размещенными соответственно радиально и параллельно стенам ствола 1 Ригели 7,8 оперты на колонны 5 и консольно на смежные со стволом 1 колонны 3, жестко соединены с колоннами 5 и образуют с ними радиальные 9 и восьмиугольные 10 рамы Ствол 1 имеет консоли 11 в виде балок, которые оперты на консоли 12 ригелей б с возможностью их взаимного скольжения и снабжены пружинами 13 Последние прикреплены к мх торцам и взаимодействуют Ь гранями смежных колонн 5 Восьмиугольники ствола 1 м каркаса 3 вложены друг в друга. 1813868 Фундаменты 4 могут быть ленточными висячей конструкции, имеющие клиновидные части, заглубленное в основания. При сейсмических толчках ствол 1 и каркас 3 колеблются независимб, каждый со своим вектором частот собственных колебаний. Когда каркас 3 или ствол 1 попадают в резонанс с сейсмическими толчками, один из них (ствол 1 или каркас 3) через скользящие опоры 14 и пружины будут выводить 10 другой (каркас 3 или ствол 1) из резонанса. Таким образом, здание в целом не будет иметь повреждений при сейсмических толчках любой частоты и направленности. 15 Формула изобретения 1. Многоэтажное здание башенного типа, включающее полый несущий ствол, установленный в центре здания на плитном фундаменте, колонны, расположенные вок- 20 руг ствола на отдельно стоящих фундамен тах, и перекрытия, консольно опертые на смежные со стволом колонны и шарнирно соединенные с консолями ствола, о т л и ч а ю щ е е с я тем, что, с целью повышения сейсмостойкости в широком диапазоне сейсмических нагрузок, каркас и ствол выполнены восьмиугольной формы в плане, причем колонны установлены по углам каркаса, а перекрытия снабжены ригелями, размещенными радиально и параллельно стенам ствола и жестко соединенными с колоннами с образованием радиальных и восьмиугольных рам, при этом консоли ствола выполнены в виде балок, оперты на консол^ ригелей с возможностью их^взаимного скольжения и снабжены пружинами, прикрепленными к их торцам и взаимодействующими с гранями смежных колонн. 2. Здание по п . 1 , о т л и ч а ю щ е е с я тем, что фундаменты каркаса выполнены ленточными висячей конструкции. 3J0 Фиг/ A-A ft / / 7 / у5,10 3,10 s 5,1011 \ / n - — "\ /////, 4 Редактор / "V V///. Ту / f I Фиг. г Составитель Г.Иванова Техред М.Моргентал \. f X > \ Корректор Л.Ливринц Заказ 1816 Тираж Подписное В НИИ ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
