Душова установка

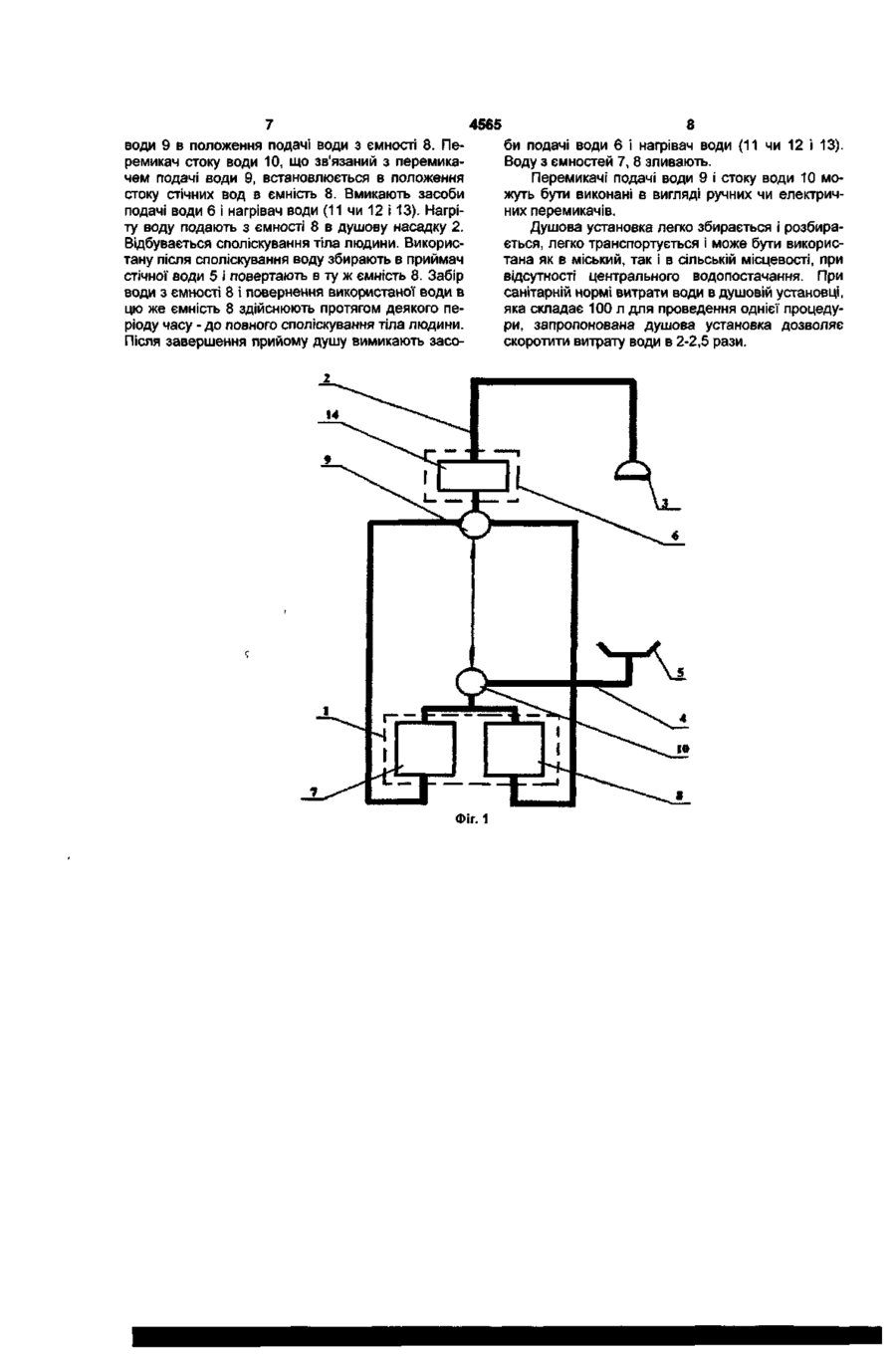

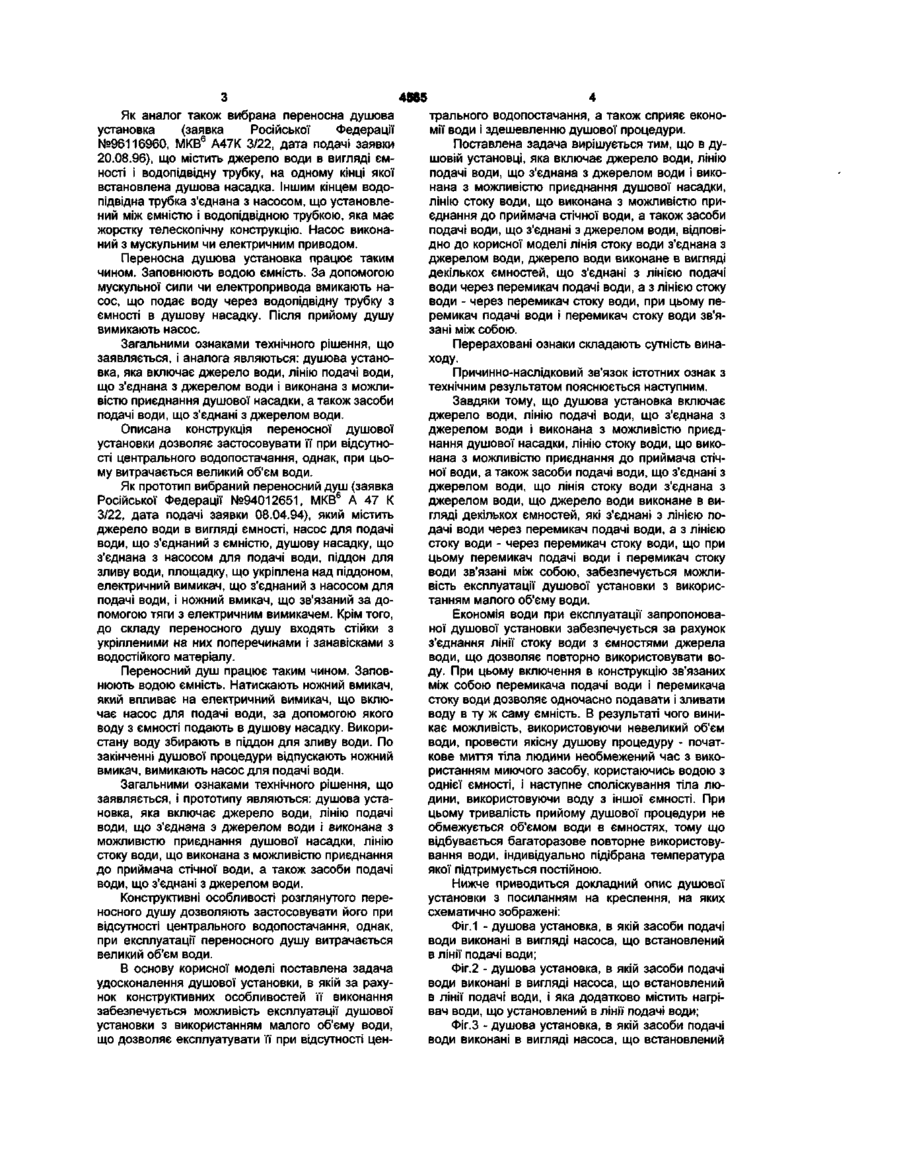

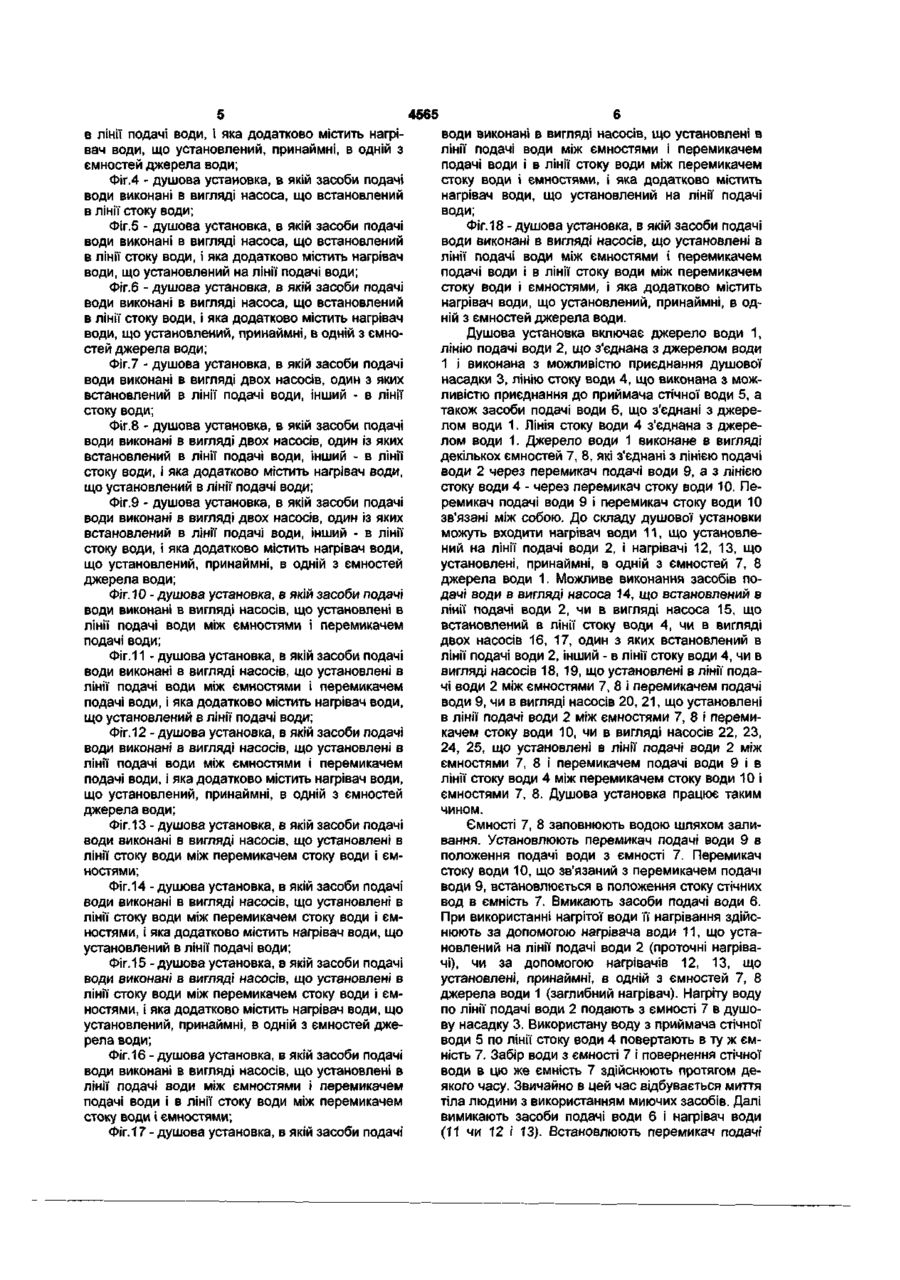

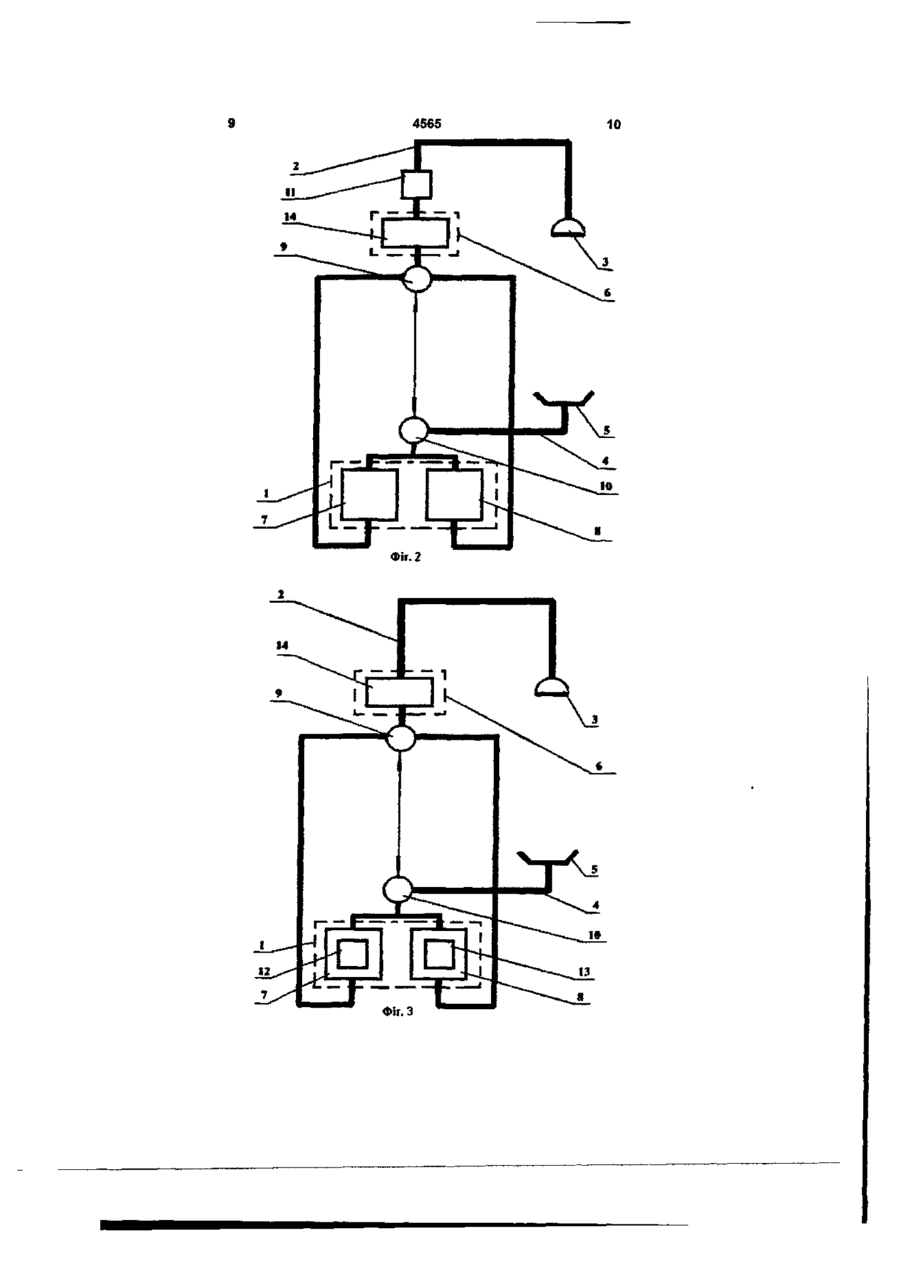

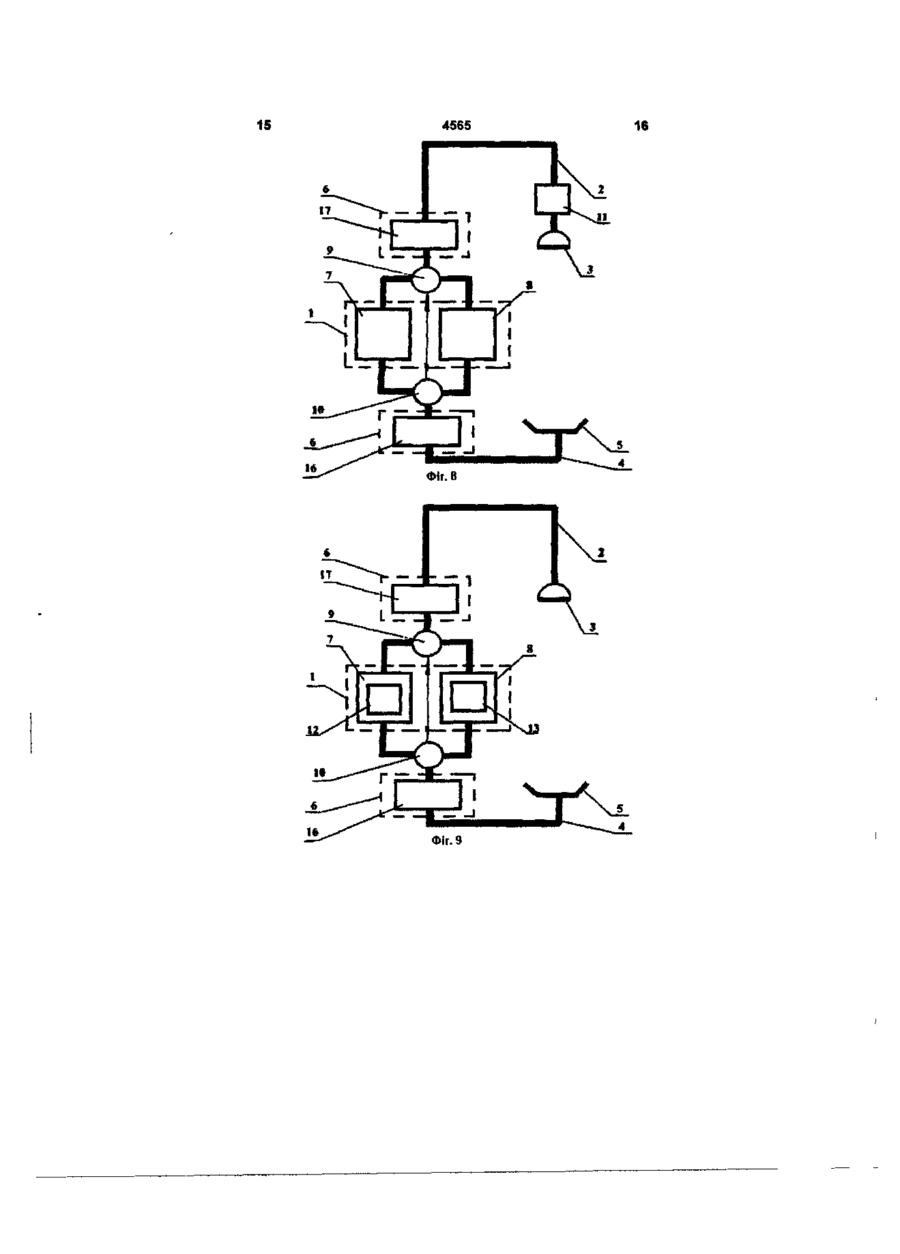

1 Душова установка, яка включає джерело води, ЛІНІЮ подачі води, що з'єднана з джерелом води і виконана з можливістю приєднання душової насадки, ЛІНІЮ стоку води, що виконана з можливістю приєднання до приймача стічної води, а також засоби подачі води, що з'єднані з джерелом води, яка відрізняється тим, що ЛІНІЯ стоку води з'єднана з джерелом води, джерело води виконане в вигляді декількох ємностей, що з'єднані з ЛІНІЄЮ подачі води через перемикач подачі води, а з ЛІНІЄЮ стоку води - через перемикач стоку води, при цьому перемикач подачі води і перемикач стоку води зв'язані між собою 2 Душова установка за п 1, яка відрізняється тим, що додатково містить нагрівач води 3 Душова установка за п 2, яка відрізняється тим, що нагрівач води встановлений в лінії подачі води 4 Душова установка за п 2, яка відрізняється тим, що нагрівач води встановлений принаймні в одній з ємностей джерела води 5 Душова установка за пп 1, 2, 3, 4, яка відрізняється тим, що засоби подачі води виконані в вигляді насоса, що встановлений в лінії подачі води 6 Душова установка за пп 1, 2, 3, 4, яка відрізняється тим, що засоби подачі води виконані в вигляді насоса, що встановлений в лінії стоку води 7 Душова установка за пп 1, 2, 3, 4, яка відрізняється тим, що засоби подачі води виконані в вигляді двох насосів, один із яких встановлений в лінії подачі води, інший - в Ліни стоку води 8 Душова установка за пп 1, 2, 3, 4, яка відрізняється тим, що засоби подачі води виконані в вигляді насосів, що встановлені в лінії подачі води між ємностями і перемикачем подачі води 9 Душова установка за пп 1, 2, 3, 4, яка відрізняється тим, що засоби подачі води виконані в вигляді насосів, що встановлені в лінії стоку води між перемикачем стоку води і ємностями 10 Душова установка за пп 1, 2, 3, 4, яка відрізняється тим, що засоби подачі води виконані в вигляді насосів, що встановлені в лінії подачі води між ємностями і перемикачем подачі води і в лінії стоку води між перемикачем стоку води і ємностями Корисна модель відноситься до санітарної техніки і призначена для використання в побутових приміщеннях, виробничих підприємствах, медичних і спортивних установах, в місцях відпочинку Як аналог, вибрана душова установка для дачі (заявка Російської Федерації №93027403, МКВ6 А47К 3/22, дата подачі 14 05 93), яка складається з джерела води, що представляє собою ємність, нагрівача води, що виконаний в вигляді труби, яка розташована всередині ємності, нагрівача повітря, що з'єднаний з трубою, душової насадки, що з'єднана з ємністю, і вентиля Душова установка для дачі працює таким чином В ємність заливають холодну воду Включають нагрівач повітря Нагріте повітря подають в трубу нагрівача води Вода в ємності, контактуючи з зовнішньою поверхнею труби нагрівача води, нагрівається Після нагрівання води до визначеної температури нагрівач повітря виключають Поворотом вентиля нагріту воду подають в душову насадку По закінченні процедури поворотом вентиля припиняють подачу води в душову насадку Загальними ознаками технічного рішення, що заявляється, і аналога являються душова установка, яка включає джерело води, ЛІНІЮ подачі води, що з'єднана з джерелом води і виконана з можливістю приєднання душової насадки Конструкція душової установки для дачі дозволяє застосовувати її при відсутності центрального водопостачання, однак, для проведення душової процедури потрібен великий об'єм води ю ю 4565 Як аналог також вибрана переносна душова установка (заявка Російської Федерації 6 №96116960, МКВ А47К 3/22, дата подачі заявки 20.08.96), що містить джерело води в вигляді ємності і водопідвідну трубку, на одному кінці якої встановлена душова насадка. Іншим кінцем водопідвідна трубка з'єднана з насосом, що установлений між ємністю і водопідвідною трубкою, яка має жорстку телескопічну конструкцію. Насос виконаний з мускульним чи електричним приводом. Переносна душова установка працює таким чином. Заповнюють водою ємність. За допомогою мускульної сили чи електропривода вмикають насос, що подає воду через водопідвідну трубку з ємності в душову насадку. Після прийому душу вимикають насос. Загальними ознаками технічного рішення, що заявляється, і аналога являються: душова установка, яка включає джерело води, лінію подачі води, що з'єднана з джерелом води і виконана з можливістю приєднання душової насадки, а також засоби подачі води, що з'єднані з джерелом води. Описана конструкція переносної душової установки дозволяє застосовувати її при відсутності центрального водопостачання, однак, при цьому витрачається великий об'єм води. Як прототип вибраний переносний душ (заявка Російської Федерації №94012651, МКВ6 А 47 К 3/22, дата подачі заявки 08.04.94), який містить джерело води в вигляді ємності, насос для подачі води, що з'єднаний з ємністю, душову насадку, що з'єднана з насосом для подачі води, піддон для зливу води, площадку, що укріплена над піддоном, електричний вимикач, що з'єднаний з насосом для подачі води, і ножний вмикач, що зв'язаний за допомогою тяги з електричним вимикачем. Крім того, до складу переносного душу входять стійки з укріпленими на них поперечинами і занавісками з водостійкого матеріалу. Переносний душ працює таким чином. Заповнюють водою ємність. Натискають ножний вмикач, який впливає на електричний вимикач, що включає насос для подачі води, за допомогою якого воду з ємності подають в душову насадку. Використану воду збирають в піддон для зливу води. По закінченні душової процедури відпускають ножний вмикач, вимикають насос для подачі води. Загальними ознаками технічного рішення, що заявляється, і прототипу являються: душова установка, яка включає джерело води, лінію подачі води, що з'єднана з джерелом води і виконана з можливістю приєднання душової насадки, лінію стоку води, що виконана з можливістю приєднання до приймача стічної води, а також засоби подачі води, що з'єднані з джерелом води. Конструктивні особливості розглянутого переносного душу дозволяють застосовувати його при відсутності центрального водопостачання, однак, при експлуатації переносного душу витрачається великий об'єм води. В основу корисної моделі поставлена задача удосконалення душової установки, в якій за рахунок конструктивних особливостей її виконання забезпечується можливість експлуатації душової установки з використанням малого об'єму води, що дозволяє експлуатувати її при відсутності цен трального водопостачання, а також сприяє економії води і здешевленню душової процедури. Поставлена задача вирішується тим, що в душовій установці, яка включає джерело води, лінію подачі води, що з'єднана з джерелом води і виконана з можливістю приєднання душової насадки, лінію стоку води, що виконана з можливістю приєднання до приймача стічної води, а також засоби подачі води, що з'єднані з джерелом води, відповідно до корисної моделі лінія стоку води з'єднана з джерелом води, джерело води виконане в вигляді декількох ємностей, що з'єднані з лінією подачі води через перемикач подачі води, а з лінією стоку води - через перемикач стоку води, при цьому перемикач подачі води і перемикач стоку води зв'язані між собою. Перераховані ознаки складають сутність винаходу. Причинно-наслідковий зв'язок істотних ознак з технічним результатом пояснюється наступним. Завдяки тому, що душова установка включає джерело води, лінію подачі води, що з'єднана з джерелом води і виконана з можливістю приєднання душової насадки, лінію стоку води, що виконана з можливістю приєднання до приймача стічної води, а також засоби подачі води, що з'єднані з джерелом води, що лінія стоку води з'єднана з джерелом води, що джерело води виконане в вигляді декількох ємностей, які з'єднані з лінією подачі води через перемикач подачі води, а з лінією стоку води - через перемикач стоку води, що при цьому перемикач подачі води і перемикач стоку води зв'язані між собою, забезпечується можливість експлуатації душової установки з використанням малого об'єму води. Економія води при експлуатації запропонованої душової установки забезпечується за рахунок з'єднання лінії стоку води з ємностями джерела води, що дозволяє повторно використовувати воду. При цьому включення в конструкцію зв'язаних між собою перемикача подачі води і перемикача стоку води дозволяє одночасно подавати і зливати воду в ту ж саму ємність. В результаті чого виникає можливість, використовуючи невеликий об'єм води, провести якісну душову процедуру - початкове миття тіла людини необмежений час з використанням миючого засобу, користаючись водою з однієї ємності, і наступне споліскування тіла людини, використовуючи воду з іншої ємності. При цьому тривалість прийому душової процедури не обмежується об'ємом води в ємностях, тому що відбувається багаторазове повторне використовування води, індивідуально підібрана температура якої підтримується постійною. Нижче приводиться докладний опис душової установки з посиланням на креслення, на яких схематично зображені: Фіг.1 - душова установка, в якій засоби подачі води виконані в вигляді насоса, що встановлений в лінії подачі води; Фіг.2 - душова установка, в якій засоби подачі води виконані в вигляді насоса, що встановлений в лінії подачі води, і яка додатково містить нагрівач води, що установлений в лінії подачі води; Фіг.З - душова установка, в якій засоби подачі води виконані в вигляді насоса, що встановлений 4565 в лінії подачі води, і яка додатково містить нагрівач води, що установлений, принаймні, в одній з ємностей джерела води; Фіг.4 - душова установка, в якій засоби подачі води виконані в вигляді насоса, що встановлений в лінії стоку води; Фіг.5 - душова установка, в якій засоби подачі води виконані в вигляді насоса, що встановлений в лінії стоку води, і яка додатково містить нагрівач води, що установлений на лінії подачі води; Фіг.6 - душова установка, в якій засоби подачі води виконані в вигляді насоса, що встановлений в лінії стоку води, і яка додатково містить нагрівач води, що установлений, принаймні, в одній з ємностей джерела води; Фіг.7 - душова установка, в якій засоби подачі води виконані в вигляді двох насосів, один з яких встановлений в лінії подачі води, інший - в лінії стоку води; Фіг.8 - душова установка, в якій засоби подачі води виконані в вигляді двох насосів, один із яких встановлений в лінії подачі води, інший - в лінії стоку води, і яка додатково містить нагрівач води, що установлений в лінії подачі води; Фіг.9 - душова установка, в якій засоби подачі води виконані в вигляді двох насосів, один із яких встановлений в лінії подачі води, інший - в лінії стоку води, і яка додатково містить нагрівач води, що установлений, принаймні, в одній з ємностей джерела води; Фіг. 10 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії подачі води між ємностями і перемикачем подачі води; Фіг.11 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії подачі води між ємностями і перемикачем подачі води, і яка додатково містить нагрівач води, що установлений в лінії подачі води; Фіг. 12 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії подачі води між ємностями і перемикачем подачі води, і яка додатково містить нагрівач води, що установлений, принаймні, в одній з ємностей джерела води; Фіг. 13 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії стоку води між перемикачем стоку води і ємностями; Фіг. 14 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії стоку води між перемикачем стоку води і ємностями, і яка додатково містить нагрівач води, що установлений в лінії подачі води; Фіг.15 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії стоку води між перемикачем стоку води і ємностями, і яка додатково містить нагрівач води, що установлений, принаймні, в одній з ємностей джерела води; Фіг. 16 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії подачі води між ємностями і перемикачем подачі води і в лінії стоку води між перемикачем стоку води і ємностями; Фіг.17 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії подачі води між ємностями і перемикачем подачі води і в лінії стоку води між перемикачем стоку води і ємностями, і яка додатково містить нагрівач води, що установлений на лінії подачі води; Фіг. 18 - душова установка, в якій засоби подачі води виконані в вигляді насосів, що установлені в лінії подачі води між ємностями і перемикачем подачі води і в лінії стоку води між перемикачем стоку води і ємностями, і яка додатково містить нагрівач води, що установлений, принаймні, в одній з ємностей джерела води. Душова установка включає джерело води 1, лінію подачі води 2, що з'єднана з джерелом води 1 і виконана з можливістю приєднання душової насадки 3, лінію стоку води 4, що виконана з можливістю приєднання до приймача стічної води 5, а також засоби подачі води 6, що з'єднані з джерелом води 1. Лінія стоку води 4 з'єднана з джерелом води 1. Джерело води 1 виконане в вигляді декількох ємностей 7, 8, які з'єднані з лінією подачі води 2 через перемикач подачі води 9, а з лінією стоку води 4 - через перемикач стоку води 10. Перемикач подачі води 9 і перемикач стоку води 10 зв'язані між собою. До складу душової установки можуть входити нагрівач води 11, що установлений на лінії подачі води 2, і нагрівачі 12, 13, що установлені, принаймні, в одній з ємностей 7, 8 джерела води 1. Можливе виконання засобів подачі води в вигляді насоса 14, що встановлений в лінії подачі води 2, чи в вигляді насоса 15, що встановлений в лінії стоку води 4, чи в вигляді двох насосів 16, 17, один з яких встановлений в лінії подачі води 2, інший - в лінії стоку води 4, чи в вигляді насосів 18, 19, що установлені в лінії подачі води 2 між ємностями 7, 8 і перемикачем подачі води 9, чи в вигляді насосів 20, 21, що установлені в лінії подачі води 2 між ємностями 7, 8 і перемикачем стоку води 10, чи в вигляді насосів 22, 23, 24, 25, що установлені в лінії подачі води 2 між ємностями 7, 8 і перемикачем подачі води 9 і в лінії стоку води 4 між перемикачем стоку води 10 і ємностями 7, 8. Душова установка працює таким чином. Ємності 7, 8 заповнюють водою шляхом заливання. Установлюють перемикач подачі води 9 в положення подачі води з ємності 7. Перемикач стоку води 10, що зв'язаний з перемикачем подачі води 9, встановлюється в положення стоку стічних вод в ємність 7. Вмикають засоби подачі води 6. При використанні нагрітої води її нагрівання здійснюють за допомогою нагрівача води 11, що установлений на лінії подачі води 2 (проточні нагрівачі), чи за допомогою нагрівачів 12, 13, що установлені, принаймні, в одній з ємностей 7, 8 джерела води 1 (заглибний нагрівач). Нагріту воду по лінії подачі води 2 подають з ємності 7 в душову насадку 3. Використану воду з приймача стічної води 5 по лінії стоку води 4 повертають в ту ж ємність 7. Забір води з ємності 7 і повернення стічної води в цю же ємність 7 здійснюють протягом деякого часу. Звичайно в цей час відбувається миття тіла людини з використанням миючих засобів. Далі вимикають засоби подачі води 6 і нагрівач води (11 чи 12 і 13). Встановлюють перемикач подачі 4565 води 9 в положення подачі води з ємності 8. Перемикач стоку води 10, що зв'язаний з перемикачем подачі води 9, встановлюється в положення стоку стічних вод в ємність 8. Вмикають засоби подачі води 6 і нагрівач води (11 чи 12 і 13). Нагріту воду подають з ємності 8 в душову насадку 2. Відбувається споліскування тіла людини. Використану після споліскування воду збирають в приймач стічної води 5 і повертають в ту ж ємність 8. Забір води з ємності 8 і повернення використаної води в цю же ємність 8 здійснюють протягом деякого періоду часу - до повного споліскування тіла людини. Після завершення прийому душу вимикають засо Фіг. 1 8 би подачі води 6 і нагрівач води (11 чи 12 і 13). Воду з ємностей 7, 8 зливають. Перемикачі подачі води 9 і стоку води 10 можуть бути виконані в вигляді ручних чи електричних перемикачів. Душова установка легко збирається і розбирається, легко транспортується і може бути використана як в міський, так і в сільській місцевості, при відсутності центрального водопостачання. При санітарній нормі витрати води в душовій установці, яка складає 100 л для проведення однієї процедури, запропонована душова установка дозволяє скоротити витрату води в 2-2,5 рази. 4565 Фіг. 2 Фіг. З 10 Є міф ZV 9 "J!
