Душова установка

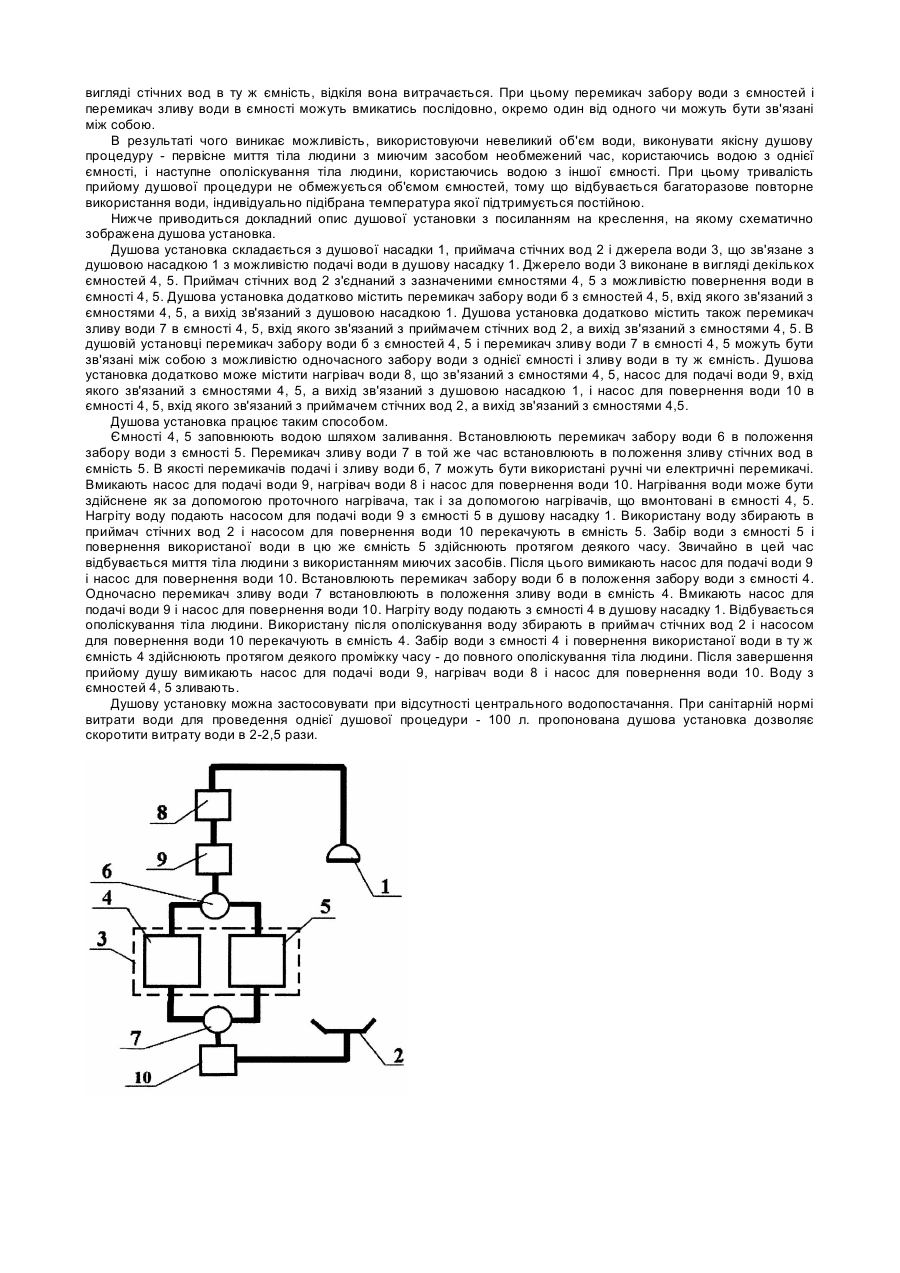

Корисна модель відноситься до санітарної техніки і призначена для використання в побутових приміщеннях, медичних і спортивних установах, виробничих підприємствах, в місцях відпочинку. Як аналог, вибрана душова установка для дачі (заявка Російської Федерації №93027403, МКВ 6 А47К3/22, дата подачі 14.05.93), яка складається з джерела води, що являє собою ємність, з нагрівача води, що виконаний в вигляді порожньої труби, яка розташована всередині ємності, з нагрівача повітря, що з'єднаний з порожньою трубою, з душової насадки, що з'єднана з ємністю, і з вентиля, що розташований між ємністю і душовою насадкою. Душова установка для дачі працює таким способом. В ємність заливають холодну воду. Включають нагрівач повітря. Нагріте повітря подають в порожню трубу нагрівача води. Вода в ємності, контактуючи з зовнішньою поверхнею порожньої труби нагрівача води, нагрівається. Після нагрівання води до визначеної температури нагрівач повітря вимикають. Поворотом вентиля нагріту воду подають в душову насадку. По закінченні процедури поворотом вентиля припиняють подачу води в душову насадку. Загальними ознаками технічного рішення, що заявляється, і аналога являються: душова установка, яка складається з душової насадки і джерела води, що зв'язане з душовою насадкою з можливістю подачі води в душову насадку. Конструкція душової установки для дачі дозволяє застосовувати її при відсутності центрального водопостачання, однак, при проведенні душової процедури витрачається великий об'єм води. Як аналог вибрана також переносна душова установка (заявка Російської Федерації №96116960, МКВ6 А47К3/22, дата подачі заявки 20.08.96), що містить джерело води в вигляді ємності і водопідвідну трубку, яка має тверду телескопічну конструкцію. На одному кінці водопідвідної трубки установлена душова насадка. Іншим кінцем водопідвідна трубка з'єднана з насосом, що установлений між ємністю і водопідвідною трубкою. Насос виконаний з мускульним чи електричним приводом. Переносна душова установка працює таким способом. Заповнюють водою ємність. За допомогою мускульної сили чи електропривода приводять в дію насос, що подає воду з ємності в душову насадку через водопідвідну трубку. Після прийому душу вимикають насос. Загальними ознаками технічного рішення, що заявляється, і аналога являються: душова установка, яка складається з душової насадки і джерела води, що зв'язане з душовою насадкою з можливістю подачі води в душову насадку. Описана конструкція переносної душової установки дозволяє застосовувати її при відсутності центрального водопостачання, однак, при цьому витрачається великий об'єм води. Як прототип вибраний переносний душ (заявка Російської Федерації №94012651, МКВ6 А47К3/22, дата подачі заявки 08.04.94), який містить джерело води в вигляді ємності, душову насадку, насос для подачі води, вхід якого з'єднаний з ємністю, а вихід з'єднаний з душовою насадкою, піддон для зливу води, площадку, що укріплена над піддоном, електричний вимикач, що з'єднаний з насосом для подачі води, ніжний вмикач, що зв'язаний за допомогою тяги з електричним вимикачем насоса для подачі води. Крім того, до складу переносного душу входять стійки з укріпленими на них поперечинами і занавісками з водостійкого матеріалу. Переносний душ працює таким способом. Заповнюють водою ємність. Натискають ніжний вмикач, що впливає на електричний вимикач, який вмикає насос для подачі води, за допомогою якого воду з ємності подають в душову насадку. Використану воду збирають в піддон для зливу води. По закінченні прийому душу відпускають ніжний вмикач, при цьому електричний вимикач вимикає насос для подачі води. Загальними ознаками технічного рішення, що заявляється, і прототипу являються: душова установка, яка складається з душової насадки, приймача стічних вод і джерела води, що зв'язане з душовою насадкою з можливістю подачі води в душову насадку. Конструктивні особливості розглянутого переносного душу дозволяють застосовувати його при відсутності центрального водопостачання, однак, при експлуатації переносного душу витрачається великий об'єм води. В основу корисної моделі поставлена задача удосконалення душової установки, в якій за рахунок конструктивних особливостей її виконання забезпечується можливість експлуатації душової установки з використанням малого об'єму води, що дозволяє експлуатувати душову установку при відсутності центрального водопостачання, сприяє економії води і здешевленню душової процедури. Поставлена задача вирішується тим, що в душовій установці, яка складається з душової насадки, приймача стічних вод і джерела води, що зв'язане з душовою насадкою з можливістю подачі води в душову насадку, відповідно до корисної моделі, джерело води виконане в вигляді декількох ємностей, приймач стічних вод з'єднаний з зазначеними ємностями з можливістю повернення води в ємності, душова установка додатково містить перемикач забору води з ємностей, вхід якого зв'язаний з ємностями, а вихід зв'язаний з душовою насадкою, і перемикач зливу води в ємності, вхід якого зв'язаний з приймачем стічних вод, а вихід зв'язаний з ємностями. Перераховані ознаки складають сутність винаходу. Причинно-наслідковий зв'язок істотних ознак з технічним результатом пояснюється наступним. Завдяки тому, що душова установка складається з душової насадки, приймача стічних вод і джерела води, що зв'язане з душовою насадкою з можливістю подачі води в душову насадку, що джерело води виконане в вигляді декількох ємностей, що приймач стічних вод з'єднаний з зазначеними ємностями з можливістю повернення води в ємності, що душова установка додатково містить перемикач забору води з ємностей, вхід якого зв'язаний з ємностями, а вихід зв'язаний з душовою насадкою, і перемикач зливу води в ємності, вхід якого зв'язаний з приймачем стічних вод, а вихід зв'язаний з ємностями, забезпечується можливість експлуатації душової установки з використанням малого об'єму води. Можливість значної економії води при експлуатації пропонованої душової установки забезпечується тим, що приймач стічних вод з'єднаний з джерелом води, яке виконане в вигляді декількох ємностей. Включення в конструкцію перемикача подачі води в душову насадку і перемикача зливу води, забезпечує повернення води в вигляді стічних вод в ту ж ємність, відкіля вона витрачається. При цьому перемикач забору води з ємностей і перемикач зливу води в ємності можуть вмикатись послідовно, окремо один від одного чи можуть бути зв'язані між собою. В результаті чого виникає можливість, використовуючи невеликий об'єм води, виконувати якісну душову процедуру - первісне миття тіла людини з миючим засобом необмежений час, користаючись водою з однієї ємності, і наступне ополіскування тіла людини, користаючись водою з іншої ємності. При цьому тривалість прийому душової процедури не обмежується об'ємом ємностей, тому що відбувається багаторазове повторне використання води, індивідуально підібрана температура якої підтримується постійною. Нижче приводиться докладний опис душової установки з посиланням на креслення, на якому схематично зображена душова установка. Душова установка складається з душової насадки 1, приймача стічних вод 2 і джерела води 3, що зв'язане з душовою насадкою 1 з можливістю подачі води в душову насадку 1. Джерело води 3 виконане в вигляді декількох ємностей 4, 5. Приймач стічних вод 2 з'єднаний з зазначеними ємностями 4, 5 з можливістю повернення води в ємності 4, 5. Душова установка додатково містить перемикач забору води б з ємностей 4, 5, вхід якого зв'язаний з ємностями 4, 5, а вихід зв'язаний з душовою насадкою 1. Душова установка додатково містить також перемикач зливу води 7 в ємності 4, 5, вхід якого зв'язаний з приймачем стічних вод 2, а вихід зв'язаний з ємностями 4, 5. В душовій установці перемикач забору води б з ємностей 4, 5 і перемикач зливу води 7 в ємності 4, 5 можуть бути зв'язані між собою з можливістю одночасного забору води з однієї ємності і зливу води в ту ж ємність. Душова установка додатково може містити нагрівач води 8, що зв'язаний з ємностями 4, 5, насос для подачі води 9, вхід якого зв'язаний з ємностями 4, 5, а вихід зв'язаний з душовою насадкою 1, і насос для повернення води 10 в ємності 4, 5, вхід якого зв'язаний з приймачем стічних вод 2, а вихід зв'язаний з ємностями 4,5. Душова установка працює таким способом. Ємності 4, 5 заповнюють водою шляхом заливання. Встановлюють перемикач забору води 6 в положення забору води з ємності 5. Перемикач зливу води 7 в той же час встановлюють в положення зливу стічних вод в ємність 5. В якості перемикачів подачі і зливу води б, 7 можуть бути використані ручні чи електричні перемикачі. Вмикають насос для подачі води 9, нагрівач води 8 і насос для повернення води 10. Нагрівання води може бути здійснене як за допомогою проточного нагрівача, так і за допомогою нагрівачів, що вмонтовані в ємності 4, 5. Нагріту воду подають насосом для подачі води 9 з ємності 5 в душову насадку 1. Використану воду збирають в приймач стічних вод 2 і насосом для повернення води 10 перекачують в ємність 5. Забір води з ємності 5 і повернення використаної води в цю же ємність 5 здійснюють протягом деякого часу. Звичайно в цей час відбувається миття тіла людини з використанням миючих засобів. Після цього вимикають насос для подачі води 9 і насос для повернення води 10. Встановлюють перемикач забору води б в положення забору води з ємності 4. Одночасно перемикач зливу води 7 встановлюють в положення зливу води в ємність 4. Вмикають насос для подачі води 9 і насос для повернення води 10. Нагріту воду подають з ємності 4 в душову насадку 1. Відбувається ополіскування тіла людини. Використану після ополіскування воду збирають в приймач стічних вод 2 і насосом для повернення води 10 перекачують в ємність 4. Забір води з ємності 4 і повернення використаної води в ту ж ємність 4 здійснюють протягом деякого проміжку часу - до повного ополіскування тіла людини. Після завершення прийому душу вимикають насос для подачі води 9, нагрівач води 8 і насос для повернення води 10. Воду з ємностей 4, 5 зливають. Душову установку можна застосовувати при відсутності центрального водопостачання. При санітарній нормі витрати води для проведення однієї душової процедури - 100 л. пропонована душова установка дозволяє скоротити витрату води в 2-2,5 рази.
