Установка для контрастного душу

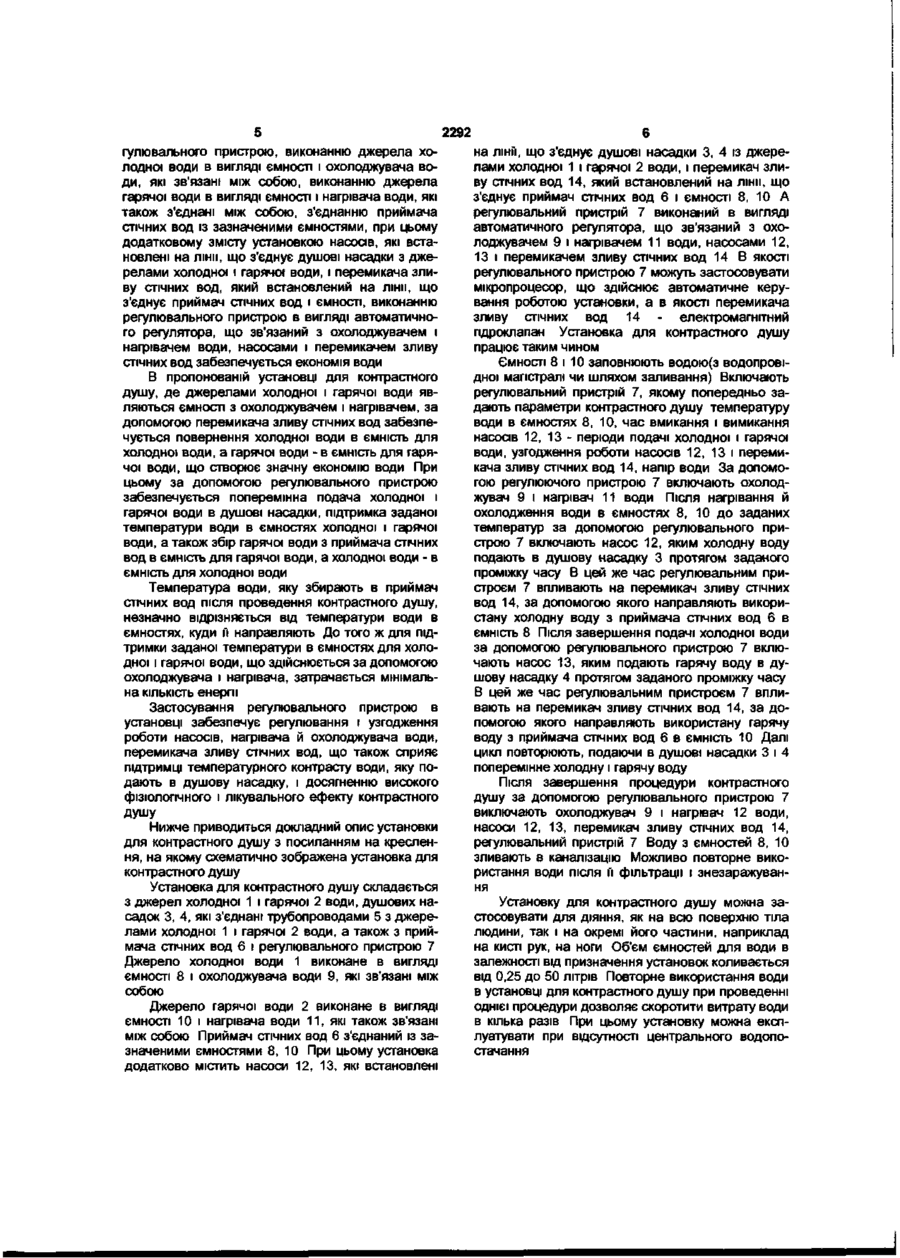

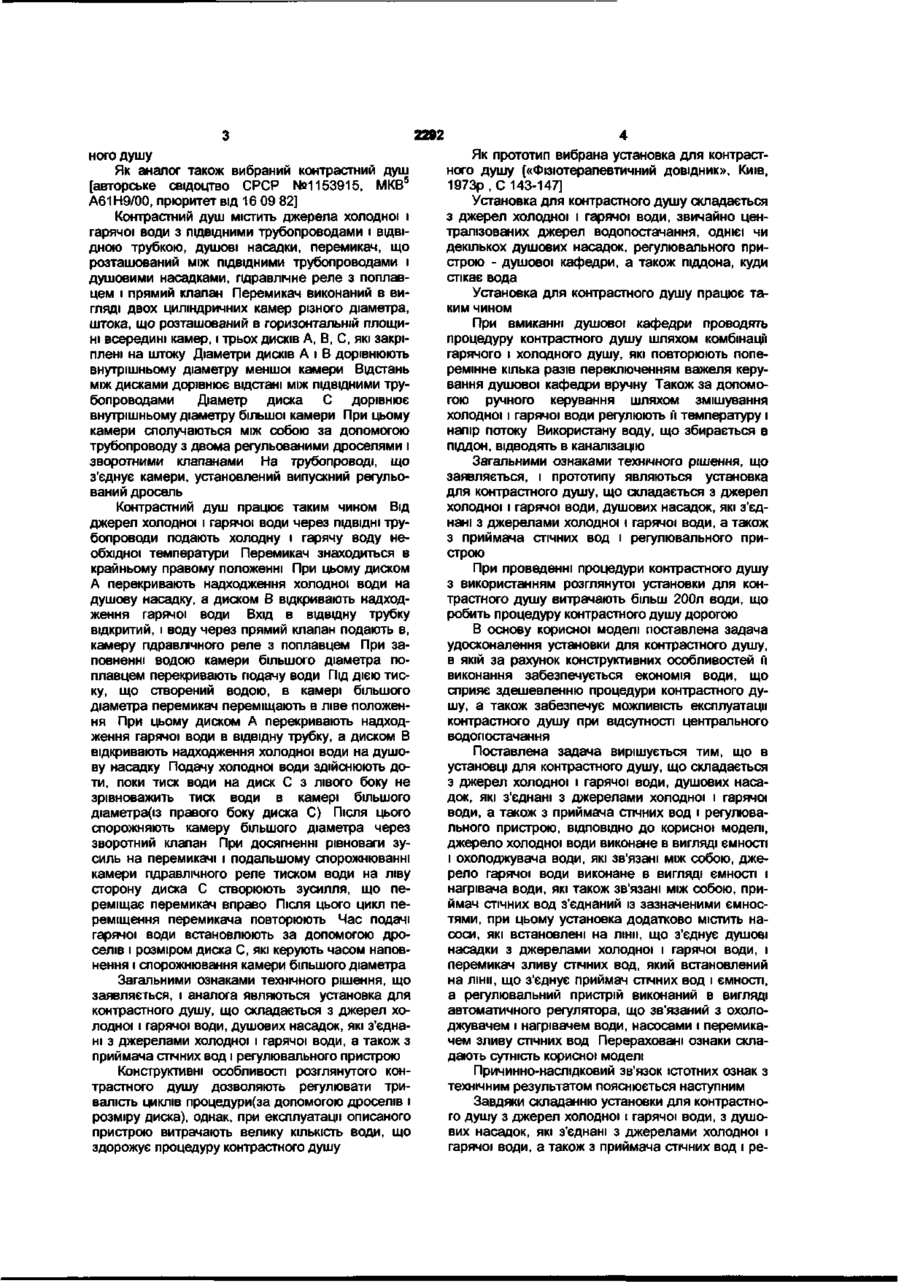

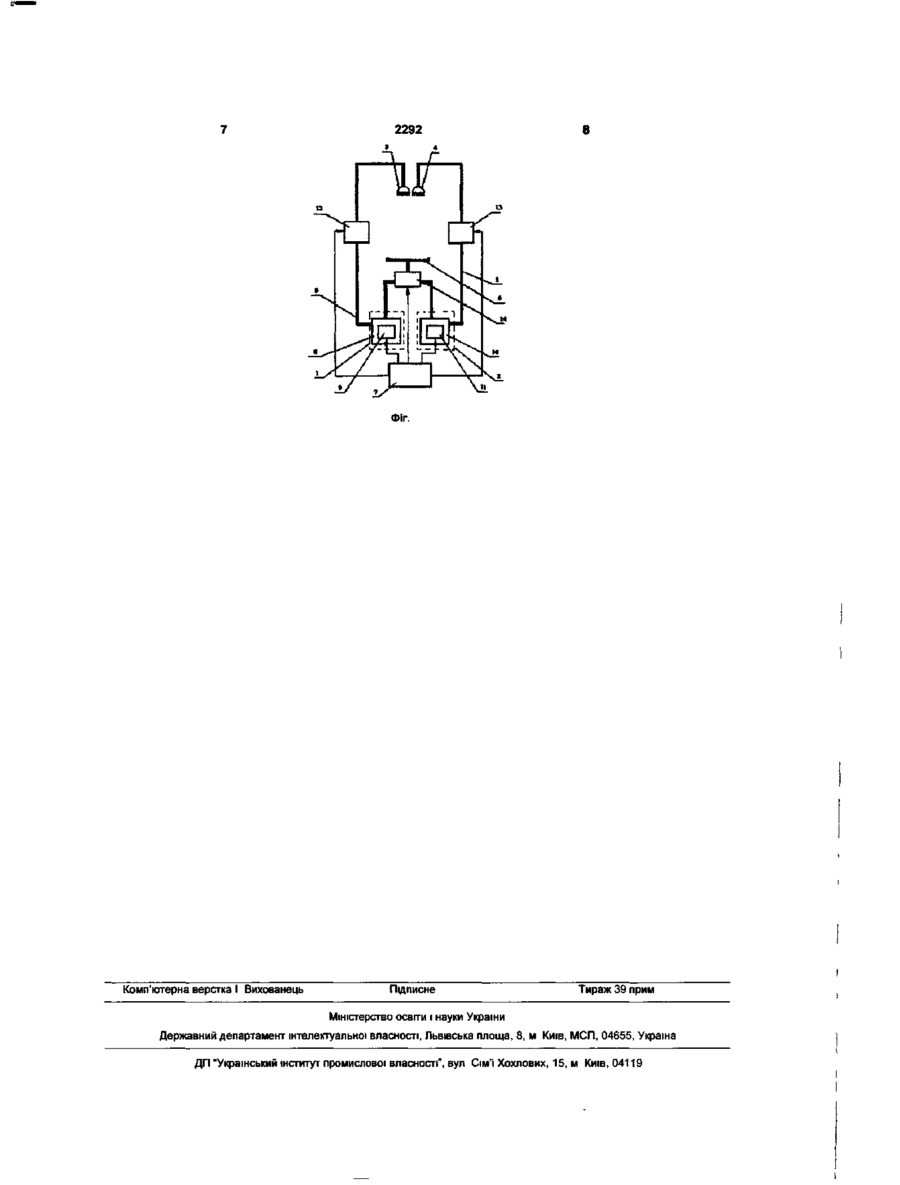

Установка для контрастного душу, що складається з джерел холодної і гарячої води, душових насадок, які з'єднані з джерелами холодної і гарячої води, а також з приймача стічних вод і регулювального пристрою, яка відрізняється тим, що джерело холодної води виконане в вигляді ємності і охолоджувача води, які зв'язані між собою, джерело гарячої води виконане в вигляді ємності і нагрівача води, які також зв'язані між собою, приймач стічних вод з'єднаний із зазначеними ємностями, при цьому установка додатково містить насоси, які встановлені на лінії, що з'єднує душові насадки з джерелами холодної і гарячої води, і перемикач зливу стічних вод, який встановлений на лінії, що з'єднує приймач стічних вод і ємності, а регулювальний пристрій виконаний в вигляді автоматичного регулятора, що зв'язаний з охолоджувачем і нагрівачем води, насосами і перемикачем зливу стічних вод Корисна модель відноситься до медичної техніки, зокрема до пристроїв для водолікувальних процедур і може бути використана в спортивних і лікувальних установах, а також в домашніх умовах Контрастний душ створює загальнозміцнюючу дію на організм людини і підвищує тонус його нервово-судинної і м'язової системи В основі ди контрастного душу лежить термічне(перемінна температура) і механічне(тиск струменів) подразнення Як аналог вибраний контрастний душ [патент Російської Федерації №2033131, МКВ6 А61Н9/00, пріоритет від ЗО 10 89] Контрастний душ складається з корпуса з вхідними каналами холодної і гарячої води і вихідним каналом, перемикача подачі вода, що встановлений в корпусі, і душових насадок ВХІДНІ канали холодної і гарячої води приєднані до трубопроводів холодної і гарячої води з вентилями Перемикач подачі води виконаний в вигляді еластичної гумової кулі, що установлена за допомогою важеля на вільно обертовому валу з рукояткою Рукоятка дозволяє регулювати положення і переміщення гумової кулі Одне з положень рукоятки забезпечує фіксацію гумової кулі в нейтральному положенні в цьому випадку подається вода з постійною температурою Контрастний душ працює таким чином В тру бопроводах холодної і гарячої води за допомогою вентилів створюють деякий перепад тиску потоків води, що надходять в корпус з різних сторін гумової кулі Коли тиск холодної води більше, ніж тиск гарячої води, гумовою кулею перекривають канал гарячої води Відбувається збільшення швидкості потоку холодної води, що надходить в душову насадку При падінні тиску на гумову кулю з боку подачі холодної води тиск з боку подачі гарячої води зростає, і гумова куля перекриває канал холодної води При відкритому каналі гарячої води відбувається швидке збільшення швидкості потоку гарячої води, яка у цей час надходить в душову насадку В цьому випадку падає тиск на гумову кулю вже з боку гарячої води Коли тиск з боку холодної води зросте, гумова куля переміститься і закриє канал гарячої води Далі цикл повторюється Загальними ознаками технічного рішення, що заявляється, і аналога являються установка для контрастного душу, що складається з джерел холодної і гарячої води, душових насадок, які з'єднані з джерелами холодної і гарячої води, а також з приймача стічних вод і регулювального пристрою Конструкція розглянутого контрастного душу дозволяє регулювати поперемінну подачу холодної і гарячої води і тривалість циклів процедури, однак в процесі його експлуатації потрібна велика КІЛЬКІСТЬ води, що здорожує процедуру контраст CM 0> CM CM 2292 ного душу Як аналог також вибраний контрастний душ 5 [авторське свідоцтво СРСР №1153915, МКВ А61Н9/00, пріоритет від 16 09 82] Контрастний душ містить джерела холодної і гарячої води з ПІДВІДНИМИ трубопроводами і ВІДВІДНОЮ трубкою, душові насадки, перемикач, що розташований між ПІДВІДНИМИ трубопроводами і душовими насадками, гідравлічне реле з поплавцем і прямий клапан Перемикач виконаний в вигляді двох циліндричних камер різного діаметра, штока, що розташований в горизонтальній площині всередині камер, і трьох дисків А, В, С, які закріплені на штоку Діаметри дисків А і В дорівнюють внутрішньому діаметру меншої камери Відстань між дисками дорівнює відстані між ПІДВІДНИМИ трубопроводами Діаметр диска С дорівнює внутрішньому діаметру більшої камери При цьому камери сполучаються між собою за допомогою трубопроводу з двома регульованими дроселями і зворотними клапанами На трубопроводі, що з'єднує камери, установлений випускний регульований дросель Контрастний душ працює таким чином Від джерел холодної і гарячої води через ПІДВІДНІ трубопроводи подають холодну і гарячу воду необхідної температури Перемикач знаходиться в крайньому правому положенні При цьому диском А перекривають надходження холодної води на душову насадку, а диском В відкривають надходження гарячої води Вхід В відвідну трубку відкритий, і воду через прямий клапан подають в, камеру гідравлічного реле з поплавцем При заповненні водою камери більшого діаметра поплавцем перекривають подачу води Під дією тиску, що створений водою, в камері більшого діаметра перемикач переміщають в ліве положення При цьому диском А перекривають надходження гарячої води в відвідну трубку, а диском В відкривають надходження холодної води на душову насадку Подачу холодної води здійснюють доти, поки тиск води на диск С з лівого боку не зрівноважить тиск води в камері більшого діаметра(із правого боку диска С) Після цього спорожняють камеру більшого діаметра через зворотний клапан При досягненні рівноваги зусиль на перемикачі і подальшому спорожнюванні камери гідравлічного реле тиском води на ліву сторону диска С створюють зусилля, що переміщає перемикач вправо Після цього цикл переміщення перемикача повторюють Час подачі гарячої води встановлюють за допомогою дроселів і розміром диска С, які керують часом наповнення і спорожнювання камери більшого діаметра Загальними ознаками технічного рішення, що заявляється, і аналога являються установка для контрастного душу, що складається з джерел холодної і гарячої води, душових насадок, які з'єднані з джерелами холодної і гарячої води, а також з приймача стічних вод і регулювального пристрою Конструктивні особливості розглянутого контрастного душу дозволяють регулювати тривалість циклів процедури(за допомогою дроселів і розміру диска), однак, при експлуатації описаного пристрою витрачають велику КІЛЬКІСТЬ ВОДИ, ЩО здорожує процедуру контрастного душу Як прототип вибрана установка для контрастного душу [«Фізіотерапевтичний довідник», Київ, 1973р , С 143-147] Установка для контрастного душу складається з джерел холодної і гарячої води, звичайно централізованих джерел водопостачання, однієї чи декількох душових насадок, регулювального пристрою - душової кафедри, а також піддона, куди стікає вода Установка для контрастного душу працює таким чином При вмиканні душової кафедри проводять процедуру контрастного душу шляхом комбінації гарячого і холодного душу, які повторюють поперемінне кілька разів переключенням важеля керування душової кафедри вручну Також за допомогою ручного керування шляхом змішування холодної і гарячої води регулюють її температуру і напір потоку Використану воду, що збирається в піддон, відводять в каналізацію Загальними ознаками технічного рішення, що заявляється, і прототипу являються установка для контрастного душу, що складається з джерел холодної і гарячої води, душових насадок, які з'єднані з джерелами холодної і гарячої води, а також з приймача стічних вод і регулювального пристрою При проведенні процедури контрастного душу з використанням розглянутої установки для контрастного душу витрачають більш 200л води, що робить процедуру контрастного душу дорогою В основу корисної моделі поставлена задача удосконалення установки для контрастного душу, в якій за рахунок конструктивних особливостей її виконання забезпечується економія води, що сприяє здешевленню процедури контрастного душу, а також забезпечує можливість експлуатації контрастного душу при відсутності центрального водопостачання Поставлена задача вирішується тим, що в установці для контрастного душу, що складається з джерел холодної і гарячої води, душових насадок, які з'єднані з джерелами холодної і гарячої води, а також з приймача стічних вод і регулювального пристрою, ВІДПОВІДНО до корисної моделі, джерело холодної води виконане в вигляді ємності і охолоджувача води, які зв'язані між собою, джерело гарячої води виконане в вигляді ємності і нагрівача води, які також зв'язані між собою, приймач стічних вод з'єднаний із зазначеними ємностями, при цьому установка додатково містить насоси, які встановлені на лінії, що з'єднує душові насадки з джерелами холодної і гарячої води, і перемикач зливу стічних вод, який встановлений на лінії, що з'єднує приймач стічних вод і ємності, а регулювальний пристрій виконаний в вигляді автоматичного регулятора, що зв'язаний з охолоджувачем і нагрівачем води, насосами і перемикачем зливу стічних вод Перераховані ознаки складають сутність корисної моделі Причинно-наслщковий зв'язок істотних ознак з технічним результатом пояснюється наступним Завдяки складанню установки для контрастного душу з джерел холодної і гарячої води, з душових насадок, які з'єднані з джерелами холодної і гарячої води, а також з приймача стічних вод і ре 2292 гулювального пристрою, виконанню джерела холодної води в вигляді ємності і охолоджувача води, які зв'язані між собою, виконанню джерела гарячої води в вигляді ємності і нагрівача води, які також з'єднані між собою, з'єднанню приймача стічних вод із зазначеними ємностями, при цьому додатковому змісту установкою насосів, які встановлені на лінії, що з'єднує душові насадки з джерелами холодної і гарячої води, і перемикача зливу стічних вод, який встановлений на лінії, що з'єднує приймач стічних вод і ємності, виконанню регулювального пристрою в вигляді автоматичного регулятора, що зв'язаний з охолоджувачем і нагрівачем води, насосами і перемикачем зливу стічних вод забезпечується економія води В пропонованій установці для контрастного душу, де джерелами холодної і гарячої води являються ємності з охолоджувачем і нагрівачем, за допомогою перемикача зливу стічних вод забезпечується повернення холодної води в ємність для холодної води, а гарячої води - в ємність для гарячої води, що створює значну економію води При цьому за допомогою регулювального пристрою забезпечується поперемінна подача холодної і гарячої води в душові насадки, підтримка заданої температури води в ємностях холодної і гарячої води, а також збір гарячої води з приймача стічних вод в ємність для гарячої води, а холодної води - в ЄМНІСТЬ ДЛЯ ХОЛОДНОЇ ВОДИ Температура води, яку збирають в приймач стічних вод після проведення контрастного душу, незначно відрізняється від температури води в ємностях, куди її направляють До того ж для підтримки заданої температури в ємностях для холодної і гарячої води, що здійснюється за допомогою охолоджувача і нагрівача, затрачається мінімальна КІЛЬКІСТЬ енергії Застосування регулювального пристрою в установці забезпечує регулювання і узгодження роботи насосів, нагрівача й охолоджувача води, перемикача зливу стічних вод, що також сприяє підтримці температурного контрасту води, яку подають в душову насадку, і досягненню високого фізіологічного і лікувального ефекту контрастного душу Нижче приводиться докладний опис установки для контрастного душу з посиланням на креслення, на якому схематично зображена установка для контрастного душу Установка для контрастного душу складається з джерел холодної 1 і гарячої 2 води, душових насадок 3, 4, які з'єднані трубопроводами 5 з джерелами холодної 1 і гарячої 2 води, а також з приймача стічних вод 6 і регулювального пристрою 7 Джерело холодної води 1 виконане в вигляді ємності 8 і охолоджувача води 9, які зв'язані між собою Джерело гарячої води 2 виконане в вигляді ємності 10 і нагрівача води 11, які також зв'язані між собою Приймач стічних вод 6 з'єднаний із зазначеними ємностями 8, 10 При цьому установка додатково містить насоси 12, 13, які встановлені на лінії, що з'єднує душові насадки 3, 4 із джерелами холодної 1 і гарячої 2 води, і перемикач зливу стічних вод 14, який встановлений на лінії, що з'єднує приймач стічних вод 6 і ємності 8, 10 А регулювальний пристрій 7 виконаний в вигляді автоматичного регулятора, що зв'язаний з охолоджувачем 9 і нагрівачем 11 води, насосами 12, 13 і перемикачем зливу стічних вод 14 В якості регулювального пристрою 7 можуть застосовувати мікропроцесор, що здійснює автоматичне керування роботою установки, а в якості перемикача зливу стічних вод 14 - електромагнітний пдроклапан Установка для контрастного душу працює таким чином Ємності 8 І 10 заповнюють водою(з водопровідної магістралі чи шляхом заливання) Включають регулювальний пристрій 7, якому попередньо задають параметри контрастного душу температуру води в ємностях 8, 10, час вмикання і вимикання насосів 12, 13 - періоди подачі холодної і гарячої води, узгодження роботи насосів 12, 13 і перемикача зливу стічних вод 14, напір води За допомогою регулюючого пристрою 7 включають охолоджувач 9 і нагрівач 11 води Після нагрівання й охолодження води в ємностях 8, 10 до заданих температур за допомогою регулювального пристрою 7 включають насос 12, яким холодну воду подають в душову насадку 3 протягом заданого проміжку часу В цей же час регулювальним пристроєм 7 впливають на перемикач зливу стічних вод 14, за допомогою якого направляють використану холодну воду з приймача стічних вод 6 в ємність 8 Після завершення подачі холодної води за допомогою регулювального пристрою 7 включають насос 13, яким подають гарячу воду в душову насадку 4 протягом заданого проміжку часу В цей же час регулювальним пристроєм 7 впливають на перемикач зливу стічних вод 14, за допомогою якого направляють використану гарячу воду з приймача стічних вод 6 в ємність 10 Далі цикл повторюють, подаючи в душові насадки 3 і 4 поперемінне холодну і гарячу воду Після завершення процедури контрастного душу за допомогою регулювального пристрою 7 виключають охолоджувач 9 і нагрівач 12 води, насоси 12, 13, перемикач зливу стічних вод 14, регулювальний пристрій 7 Воду з ємностей 8, 10 зливають в каналізацію Можливо повторне використання води після її фільтрації і знезаражування Установку для контрастного душу можна застосовувати для діяння, як на всю поверхню тіла людини, так і на окремі його частини, наприклад на кисті рук, на ноги Об'єм ємностей для води в залежності від призначення установок коливається від 0,25 до 50 літрів Повторне використання води в установці для контрастного душу при проведенні однієї процедури дозволяє скоротити витрату води в кілька разів При цьому установку можна експлуатувати при відсутності центрального водопостачання 2292 Фіг. Комп'ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
