Масажер

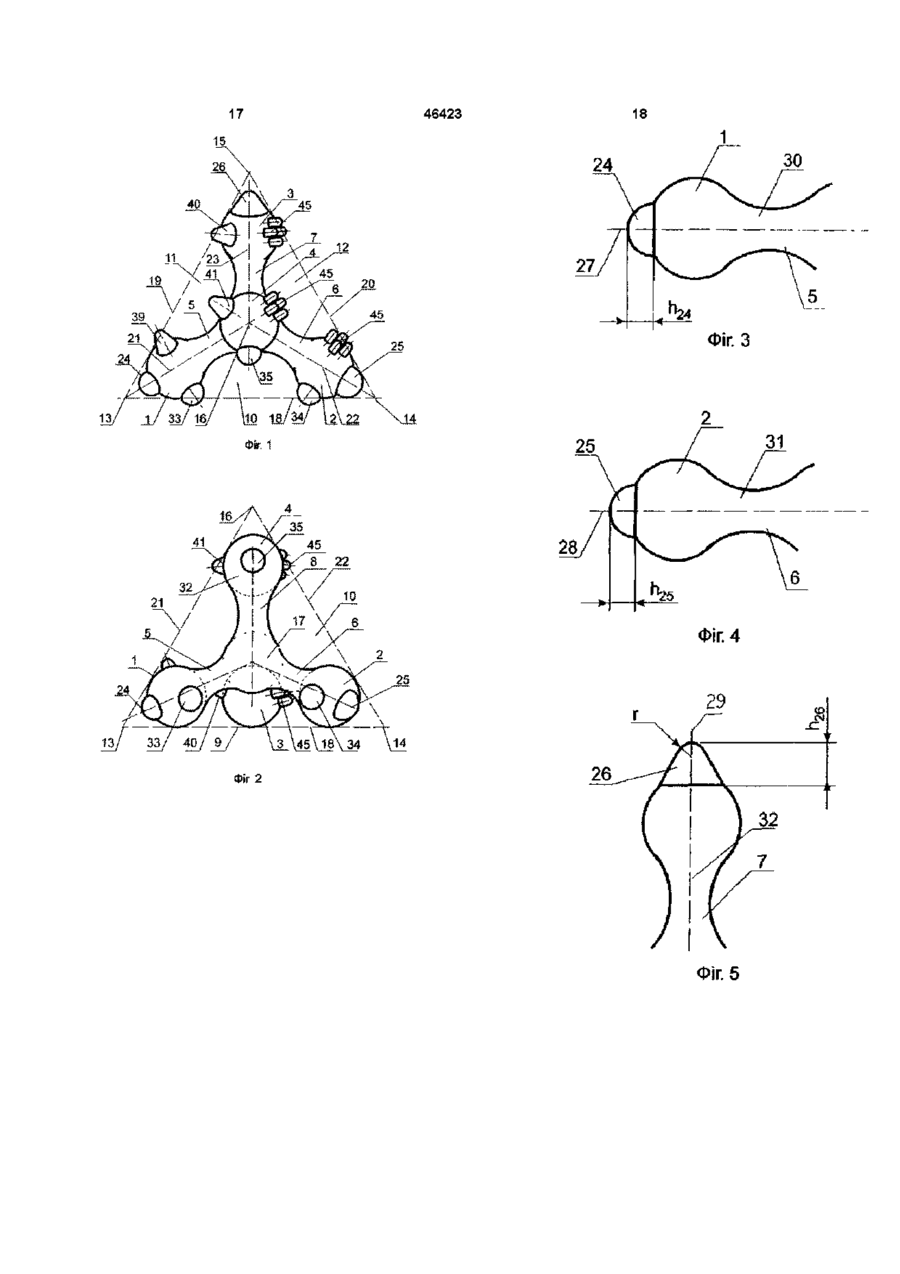

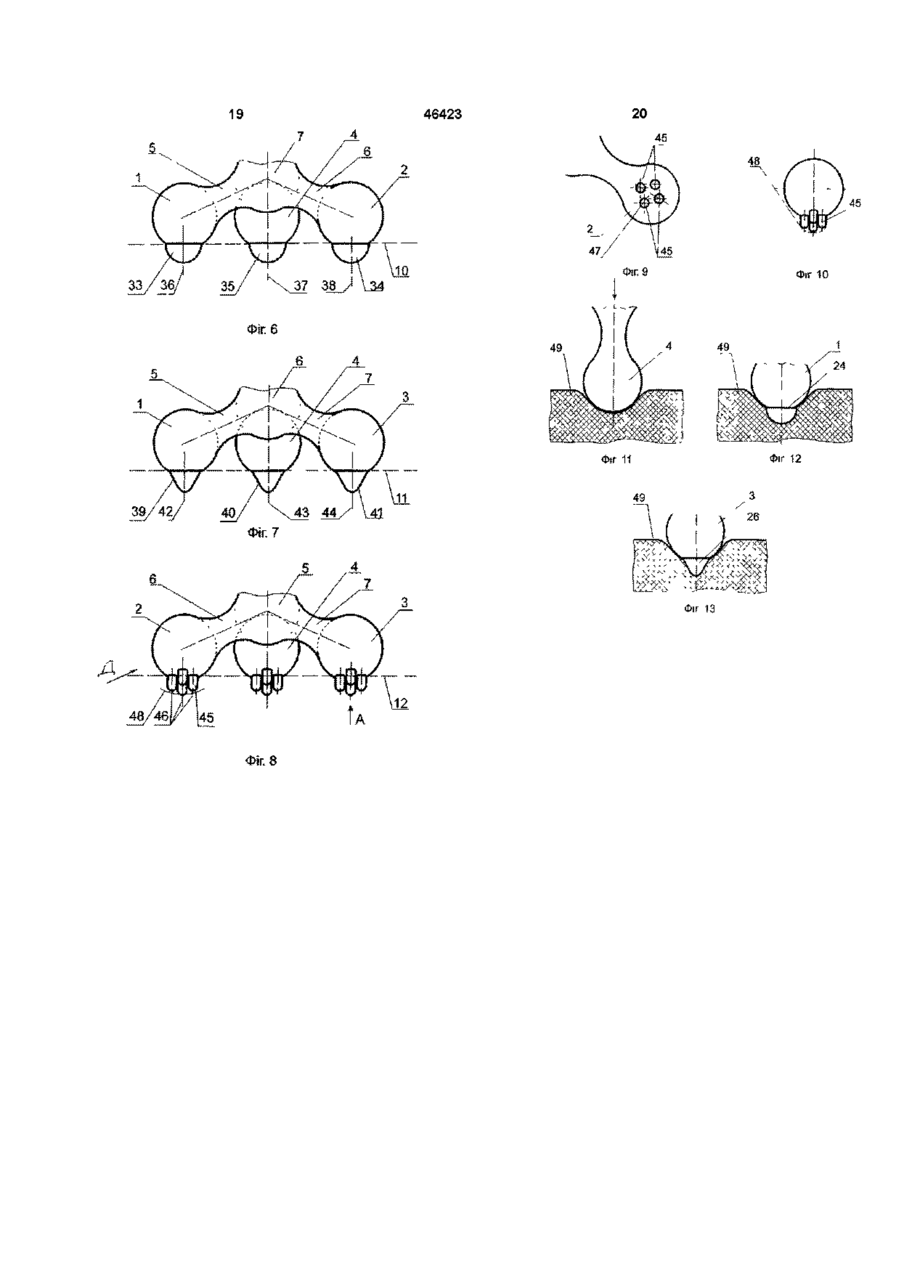

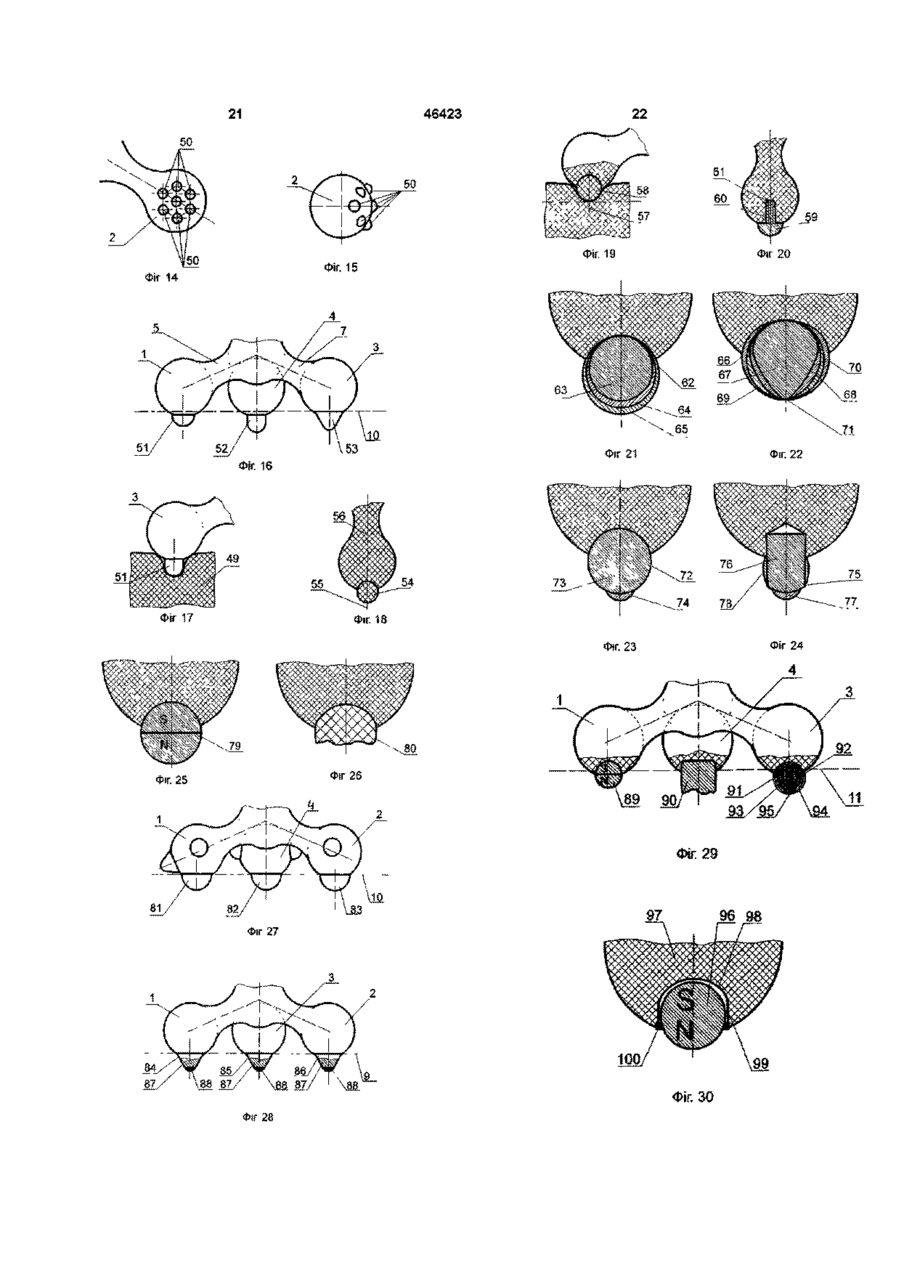

1 Масажер з чотирма головками, розміщеними на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, причому тримачі з головками розташовані з утворенням чотирьох робочих площин масажера, кожна з яких є дотичною до поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу и вершини розташована одна з робочих головок, а всередині піраміди на віддаленні від кожної з робочих площин - місце з'єднання тримачів, який відрізняється тим, що щонайменш одна з робочих головок виконана щонайменш з однією СПІВВІСНОЮ тримачу опуклістю та/або з опуклістю, вісь якої перпендикулярна одній з робочих площин масажера 2 Масажер за п 1, який відрізняється тим, що всі чотири робочих головки виконані однаковими за формою та розмірами та з опуклостями з осями, перпендикулярними двом з чотирьох робочих площин, причому ці опуклості виконані однаковими за формою та/або розмірами, та з опуклостями з осями, перпендикулярними третій робочій площині, причому ці опуклості виконані однаковими або різними за формою та розмірами, а три з головок виконані з ВІДМІННИМИ одна від одної за формою та/або розмірами СПІВВІСНИМИ їх тримачам опуклостями 3 Масажер за пп 1 або 2, який відрізняється тим, що опуклість виконана у вигляді сферичного або Винахід стосується масажерів з декількома робочими головками й може бути використаний для проведення фізіотерапевтичних процедур у циліндричного чи конічного виступу із закругленим кінцем 4 Масажер за пп 1 або 2, який відрізняється тим, що опуклість виконана у вигляді декількох сферичних або циліндричних чи конічних виступів із закругленими КІНЦЯМИ 5 Масажер за пп 1 або 2, який відрізняється тим, що опуклість виконана у вигляді закладеної у головку вставки з іншого матеріалу, ніж матеріал головки 6 Масажер за п 5, який відрізняється тим, що вставка виконана у вигляді сферичного або циліндричного чи конічного виступу із закругленим кінцем 7 Масажер за пп 5 або 6, який відрізняється тим, що вставка виконана з металу або сплаву 8 Масажер за п 7, який відрізняється тим, що на вставку нанесено суцільне одношарове або багатошарове покриття з іншого, ніж основа вставки, матеріалу 9 Масажер за п 7, який відрізняється тим, що на вставку нанесено одношарове або багатошарове покриття з іншого, ніж основа вставки, матеріалу з оголенням кожного з шарів покриття на вершині опуклості 10 Масажер за п 7, який відрізняється тим, що на вершину вставки нанесений шар покриття з іншого, ніж вставка, матеріалу 11 Масажер за пп 5 або 6, який відрізняється тим, що вставка виконана з деревини 12 Масажер за пп 5 або 6, який відрізняється тим, що вставка виконана з природного тіла у формі сферичного або циліндричного чи конічного виступу із закругленим кінцем, або у натуральній формі 13 Масажер за пп 5 або 6, який відрізняється тим, що вставка виконана у вигляді постійного магніту. медичних, спортивних та реабілітаційних закладах, а також у домашніх умовах Відомий масажер з двома сферичними робочими головками різних діаметрів та довгастим СО сч (О тримачем з відігнутим під кутом 60 - 120° відрізком, причому одна з головок розміщена на КІНЦІ тримача, а друга - на КІНЦІ ЙОГО відігнутого відрізка (патент РФ № 2040239, М кл А61Н15/00.1995 р ) Цей масажер обумовлює малий діапазон масажних режимів, оскільки передбачає лише використання одної чи другої головки поодинці Крім того, одною головкою можна обробити лише невелику площу масажуваної зони пацієнта, тому масаж усієї зони потребує значного часу, якщо вона має велику площу Відомий також масажер з чотирма сферичними робочими головками трьох різних діаметрів та довгастим корпусом, причому перша головка закріплена на одному КІНЦІ корпусу, друга та третя головки однакового діаметра - на двох паралельних ВІСІ корпусу тримачах на другому КІНЦІ корпусу та четверта - на перпендикулярному ВІСІ корпусу тримачу (патент РФ № 2042347, М кл А61Н15/00,1995р) Цей масажер забезпечує значно більший діапазон масажних режимів, оскільки забезпечує як використання чотирьох головок поодинці, так і спільне використання першої та четвертої головок або другої та третьої Можливість спільного використання пар головок, крім того, дозволяє охопити головками більшу площу масажуваної зони тіла пацієнта й тим самим скорочує тривалість масажу цієї зони Проте діапазон масажних режимів обмежений можливістю використання головок поодинці та спільного використання лише двох головок Крім того, спільне використання лише двох головок обумовлює значну тривалість масажу зони тіла пацієнта, яка має велику площу Відомий також масажер у вигляді трьох сферичних робочих головок з різними діаметрами, розміщених на кінцях трьох довгастих тримачів, розташованих під кутами 120 ± 20° один до одного в одній площині та з'єднаних між собою протилежними головкам кінцями (патент РФ № 2063739, М кл А61Н15/00,1996р) У вказаному масажері поверхні трьох головок, контактуючі з масажуваною зоною тіла пацієнта, утворюють робочу площину, дотичну до цих поверхонь Таким чином, масажер забезпечує поряд з використанням трьох головок поодинці (які можуть бути виконані з різними діаметрами) та спільним використанням двох робочих головок (що дає три різних комбінації пар головок) також спільне використання трьох головок при контакті масажера з масажуваною зоною тіла пацієнта робочою площиною, утвореною поверхнями всіх трьох робочих головок, що забезпечує ще один масажний прийом, який якісно ВІДМІННИЙ від режимів парного та поодиничного використання головок, і, крім того, дозволяє обробляти за один прохід масажера більшу площу масажуваної зони тіла пацієнта й тим самим скоротити тривалість масажу та зменшити стомлюваність масажиста Однак наявність у масажері лише трьох головок та утворення головками однієї робочої площини обумовлює можливість об'єднання в одному масажері лише трьох форм виконання головок та обмежує КІЛЬКІСТЬ комбінацій головок лише їх використанням поодинці (три комбінації), спільним 46423 використанням двох з трьох головок з паралельним переміщенням кожної з трьох пар головок (три комбінації) та переміщенням кожної з трьох пар головок одна у слід за другої (три комбінації), а також спільним використанням всіх трьох головок (одна комбінація), що, у свою чергу, обмежує діапазон масажних прийомів і режимів Найближчим за сукупністю ознак та досяганим результатом до винаходу є масажер у вигляді чотирьох сферичних або краплеподібних рознесених у просторі робочих головок, розміщених на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, розташованих з утворенням чотирьох робочих площин масажера, кожна з яких є дотичною до поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу и вершини розташована одна з робочих головок, а всередині піраміди на віддаленні від кожної з робочих площин - місце з'єднання тримачів, причому щонайменш одна з головок виконана з ВІДМІННИМ ВІД ІНШИХ діаметром (патент США на промисловий зразок № 377100, кл D24 -211,1996 р ) Оскільки кожна з чотирьох головок розташована усередині тригранного кута при одній з чотирьох вершин уявної піраміди й тому трьома окремими ділянками своєї поверхні належить до трьох робочих площин, які є гранями піраміди, тому при виконанні всіх робочих головок з різними діаметрами, кожна з робочих площин відрізняється від інших комбінацією головок за їх розмірами Крім того, це дає шість різних комбінацій для парного використання головок і чотири різних за діаметрами головки для використання поодинці При цьому як при використанні головок поодинці, так і при спільному використанні двох або трьох головок різні розміри головок забезпечують різні параметри їх впливу на тканину масажуваної зони (тобто величин тиску головками на тканину, форм і розмірів поверхонь контакту тканини з головками, оскільки вказані параметри є функціями не тільки зусиль на масажер, але й розмірів головки), що обумовлює різні реакції тканини на дію різних головок, зокрема різні форми та величини деформацій тканини у місцях и контакту з головками та різні величини напружень у тканині, тобто різні масажні режими Таким чином, на відміну від попереднього аналога масажер-прототип забезпечує можливість використання значно більшої КІЛЬКОСТІ масажних прийомів і режимів, тобто має великі експлуатаційні можливості Проте в масажері-прототипі ці можливості не використані у повній мірі по таким причинам До масажеру ставиться вимоги, що виключають одна одну з одного боку, бажаним було б мати максимум режимів з різними параметрами впливу головок на масажувану зону як при використанні головок поодинці, так і при спільному використанні двох або трьох головок, що потребує відмінну від інших форму виконання кожної з головок (наприклад, виконання всіх головок з різними розмірами), а з другого, - бажаними є режими з однаковими параметрами впливу двох або навіть трьох головок на масажувану зону при їх спільному викорис 46423 танні, що потребує однакових форм виконання налення масажера шляхом забезпечення різних двох або навіть трьох головок Хоча в масажерівидів та/або параметрів впливу на масажувану прототипі кожна головка має чотири окремих ділязону однієї або декількох ділянок поверхонь щонки своєї поверхні, три з яких контактують з масанайменш частини робочих головок, що дозволить жуваною зоною при використанні при масажі трьох розширити діапазон масажних режимів та, як нарізних робочих площин масажера, а четверта конслідок, збільшити рівень універсальності масажетактує з масажуваною зоною при окремому викора у відношенні до різних зон тіла пацієнтів та їх ристанні головки, він не може усунути вказане розмірів, масажних методів, а також забезпечити протиріччя, а дозволяє лише компромісні рішення достатність одного масажера для виконання всіх із забезпеченням одних режимів і виключенням необхідних масажних операцій той чи іншої зони завдяки тому інших Це обумовлено тим, що кожна тіла пацієнта, з яких складається той чи ІНШІЙ маробоча головка, хоча й має чотири окремі ділянки сажний метод, або більшої їх частини своєї поверхні, якими вона може контактувати з Поставлена задача вирішується тим, що в мамасажуваною зоною тіла пацієнта, проте, оскільки сажері з чотирма головками, розміщеними на кінголовка має сферичну поверхню, тобто однакові цях чотирьох з'єднаних протилежними головкам радіуси кривизни всіх цих ділянок, то параметри її кінцями довгастих тримачів, причому тримачі з дії на масажувану зону однакові як при окремому головками розташовані з утворенням чотирьох використанні головки, так і при спільному и викоробочих площин масажера, кожна з яких є дотичристанні з однією або двома іншими головками ною до поверхонь трьох головок і перегинається з Таким чином, виконання кожної з робочих головок іншими робочими поверхнями з утворенням уявної з однаковими за радіусом кривизни ділянками кончотиригранної піраміди, усередині кожного з тритакту з масажуваною зоною дозволяє або виконугранних кутів якої поблизу и вершини розташована вати усі робочі головки з різними діаметрами, що одна з робочих головок, а всередині піраміди на забезпечує чотири різних режими використання віддаленні від кожної з робочих площин - місце головок поодинці та декілька різних режимів спільз'єднання тримачів, згідно з винаходом, щонайного використання двох і трьох головок, причому менш одна з робочих головок виконана щонайтільки нерівномірні режими, тобто режими з ВІДменш з однією СПІВВІСНОЮ тримачу опуклістю МІННИМИ від інших головок параметрами впливу та/або щонайменш з однією опуклістю, вісь якої кожної з головок на масажувану зону, або виконуперпендикулярна одній з робочих площин масавати щонайменш одну пару головок з однаковими жера діаметрами, що забезпечує щонайменш один рівВиконання однієї з робочих головок зі спмвісномірний режим парного використання цих голоною тримачу опуклістю, тобто з опуклістю на ДІЛЯвок, тобто режим їх використання з однаковими НЦІ поверхні головки, контактуючій з масажуваною параметрами впливу кожної головки на масажувазоною при окремому використанню головки, дону зону, але зменшує до трьох КІЛЬКІСТЬ режимів зволяє, наприклад, при виконанні щонайменш використання головок поодинці та зменшує рівень двох однакових за розмірами головок забезпечити нерівномірності режимів зі спільним використандодатковий масажний режим при використанні ням трьох головок, або виконувати одну пару гоголовок поодинці зі збереженням незмінними реловок з одним діаметром, а другу - з іншим, що жимів спільного використання двох або трьох гозабезпечує два різних рівномірних режими попарловок Виконання однієї з робочих головок з опукного використання головок, але зменшує до двох лістю, вісь якої перпендикулярна одній з робочих різні режими з використанням головок поодинці та площин масажера, тобто з опуклістю на ДІЛЯНЦІ до двох різні режими зі спільним використанням поверхні головки, контактуючій з масажуваною трьох головок і, крім того, зменшує рівень нерівзоною при спільному використанні трьох головок, номірності режимів зі спільним використанням залишає незмінними режими використання голотрьох головок, або виконувати три головки з одним вок поодинці, проте робить більш жорсткими часдіаметром, що додатково забезпечує рівномірний тину режимів спільного використання двох або режим зі спільним використанням трьох головок, трьох головок Виконання більшої КІЛЬКОСТІ ГОЛОВОК але зменшує до двох різні режими з використанз більшою КІЛЬКІСТЮ опуклостей багаторазово збіням головок поодинці та зменшує рівень нерівнольшує КІЛЬКІСТЬ можливих масажних режимів, що мірності режимів зі спільним використанням двох підвищує рівень універсальності масажера у відабо трьох головок Сумістити всі тільки-но вказані ношенні до різних масажуваних зон та їх розмірів, масажні режими в одному масажері-прототипу масажних методів, а також рівень достатності однеможливо, хоча кожний з цих режимів є корисним ною масажера для виконання всіх необхідних мадля масажу тієї чи іншої зони або точки тіла пацієсажних операцій той чи іншої зони тіла пацієнта, з нта з використанням того чи іншого методу масаяких складається той чи ІНШІЙ масажний метод, жу Усе це значно обмежує діапазон можливих або більшої їх частини масажних режимів та, як наслідок, обумовлює недостатню універсальність масажера у відношенні Найдоцільніше виконувати всі чотири робочих до різних зон тіла пацієнтів та їх розмірів, масажголовки однаковими за формою та розмірами та з них методів, а також недостатність одного масаопуклостями з вісями, перпендикулярними двом з жера для виконання всіх необхідних масажних чотирьох робочих площин, причому виконувати ці операцій той чи іншої зони тіла пацієнта, з яких опуклості однаковими за формою та/або розміраскладається той чи ІНШІЙ масажний метод, або ми, та з опуклостями з вісями, перпендикулярними більшої їх частини третій робочій площині, причому виконувати ці опуклості однаковими або різними за формою та розмірами, а три з головок виконувати з ВІДМІННИВ основу винаходу поставлена задача вдоско 46423 ми одна від одної за формою та/або розмірами СПІВВІСНИМИ їх тримачам опуклостями Таке виконання головок забезпечує чотири різних режими використання головок поодинці (використання головки без СПІВВІСНОІ тримачу опуклості, що забезпечує найбільш м'який масажний режим, та використання трьох різних СПІВВІСНИХ тримачу опуклостей, що забезпечує більш жорсткі режими), режими використання різних пар опуклостей з однаковими або різними їх впливами на масажувану зону, режими спільного використання трьох головок з однаковими їх впливами на масажувану зону при масажі робочими площинами, з яких одна утворена ділянками поверхонь головок без опуклостей, дві - однаковими за формою та/або розмірами опуклостями, а також режим спільного використання трьох головок з різними їх впливами на масажувану зону при масажі робочою площиною, яка утворена різними за формою та/або розмірами опуклостями Таким чином, вказане виконання робочих головок забезпечує велику КІЛЬКІСТЬ різних масажних режимів При цьому опуклість може бути виконана у вигляді сферичною, або циліндричного чи конічного виступу із закругленим кінцем Кожна зі вказаних форм виконання опуклостей забезпечує ВІДМІННИЙ від інших вплив на масажувану зону, наприклад, циліндрична опуклість утворює заглиблення з найбільш крутими боками, а сферичний - з найбільш пологими, що обумовлює різні форми та величини деформацій тканини масажуваної зони та напружень у ній Опуклість з перпендикулярною робочій площині віссю може бути виконана у вигляді декількох сферичних, або циліндричних чи конічних виступів із закругленими кінцями Такі опуклості при заглибленні у тіло пацієнта створюють цілком іншу картину дії на масажувану зону, ніж опуклість у вигляді одного виступу, оскільки між виступами є проміжки, і, крім того, вони проникають у тіло пацієнта на різні глибини, що обумовлює складну картину деформацій та напружень у тканині масажуваної зони та робить більш жорстким процес масажу Крім того, виконання опуклості у вигляді декількох виступів подібне до збільшення її шорсткості та, як наслідок, збільшенню сили тертя між опуклістю та масажуваною зоною, при цьому при проході опуклості по масажованій зоні остання, розтягуючись, збирається у складки перед головкою, що значно інтенсифікує ефект масажу Опуклість може бути виконана у вигляді закладеної у головку вставки з іншого матеріалу, ніж матеріал головки Окремі матеріали роблять різні види впливів на масажувану зону, що урізноманітнює масажні режими При цьому вставка може бути виконана у вигляді сферичного, або циліндричного чи конічного виступу із закругленим кінцем Вставки різних геометричних форм забезпечують різні за формою та величинами деформації та напружений у тканині масажуваної зони Вставка може бути виконана з металу або сплаву, що забезпечує гальванічний ефект і втирання металу в шкіру 8 На вставку може бути нанесене одношарове або багатошарове покриття з іншою, ніж вставка, матеріалу Це забезпечує переніс мікроелементів як із шарів покриття, так і з основи вставки за рахунок дифузії При цьому кожен з шарів покриття може бути оголений на вершині опуклості Оскільки основа вставки та шари покриття виконані з матеріалів з різними електрохімічними потенціалами, то в ТІЛІ пацієнта виникають гальванічні струми між основою та кожним з шарів покриття, а також між окремими шарами Це відбувається за рахунок того, що основа та шари покриття виконують функції електродів, а рідина в епідермі пацієнта - функцію електроліту Наявність вказаних гальванічних струмів обумовлює електричний вплив вставки на масажовану зону тіла пацієнта та інтенсифікує переніс до тіла пацієнта мікроелементів з основи вставки та шарів покриття Крім того, для основи вставки можна використовувати відносно недорогі, тверді та МІЦНІ матеріали, наприклад, сталь, мідь, латунь, а для покрить - м'які, та/або дорогі, та/або рідкісні матеріали, наприклад, олово, золото, срібло, платину Покриття може бути нанесене на вершину вставки, що дає велику економію дорогих та/або рідкісних матеріалів Вставка може бути виконана з деревини Деревина є тропним, тобто спорідненим тканинам людини матеріалом, тому вставки з деревини справляют особливо корисний масажний ефект Вставка може бути виконана з природних тіл, наприклад з бурштину, мінералів, коштовних або напівкоштовних камені у вигляді сферичного, або циліндричного чи конічного виступу із закругленим кінцем, або у натуральній формі Кожен вид природних тіл має свою структуру та властивості, зокрема слабкі випромінювання, а також свою позитивну енергетику, яка особливим чином впливає на організм пацієнта Крім того, масаж природними тілами забезпечує переніс до тіла пацієнта корисних мікроелементів Вставка може бути виконана у вигляді постійного магніту, що забезпечує поряд з механічним також і магнітний вплив на масажувану зону Суть винаходу пояснюється кресленнями, де на фіг 1 зображений масажер у переважній формі виконання, проекція на одну з робочих площин, на фіг 2 - те ж, проекція на площину, перпендикулярну одній з робочих площин, на фіг 3 - 5 - окремі головки зі СПІВВІСНИМИ тримачу виступами, на фіг 6 -три головки масажера з виступами, ВІСІ ЯКИХ перпендикулярні одній з робочих площин масажера, проекція на площину, перпендикулярну цій робочій площині, на фіг 7 -три головки масажера з виступами, ВІСІ яких перпендикулярні другій робочій площині масажера, проекція на площину, перпендикулярну цій робочій площині, на фіг 8 - три головки масажера з виступами, ВІСІ ЯКИХ перпендикулярні ще одній з робочих площин масажера, проекція на площину, перпендикулярну цій робочій площині, на фіг 9 - вид за стрілкою А однієї з робочих головок масажера, показаних на фіг 8, на фіг 10 - вид за стрілкою Д однієї з робочих головок масажера, показаних на фіг 8, на фіг 11 - схема дм на масажувану зону робочої головки без СПІВВІСною тримачу виступу, на фіг 12 - схема дм на масажувану зону робочої головки зі сферичним виступом, вісь якого перпендикулярна робочій площині масажера, на фіг 13 - схема дії на масажувану зону робочої головки з конічним виступом, вісь якого перпендикулярна робочій площині масажера, на фіг 14 - схема робочої головки із сімома сферичними виступами, вид у напрямку, перпендикулярному ВІСІ тримача головки, на фіг 15 те ж, вид збоку, на фіг 16 - три головки масажера з різними за формою виступами, ВІСІ ЯКИХ перпендикулярні одній з робочих площин масажера, проекція на площину, перпендикулярну цій робочій площині, на фіг 17 - схема дії на масажувану чопу робочої головки з циліндричним виступом, вісь симетрії якого перпендикулярна робочій площині масажера, на фіг 18 - робоча головка із закладеною до неї СИІВВІСНОЮ тримачу сферичною вставкою, вид збоку в розрізі, на фіг 19 - робоча головка із закладеною до неї сферичною вставкою, вісь симетрії якої перпендикулярна робочій площині масажера, вид збоку в розрізі, на фіг 20 - робоча головка із загвинченою до неї СПІВВІСНОЮ тримачу напівсферичною вставкою з нарізним хвостовиком, вид збоку в розрізі, на фіг 21 - робоча головка зі сферичною вставкою з двошаровим суцільним покриттям, вид збоку в розрізі, на фіг 22 - робоча головка зі сферичною вставкою з тришаровим частковим покриттям, вид збоку в розрізі, на фіг 23 робоча головка зі сферичною вставкою з покриттям на м вершині, вид збоку в розрізі, на фіг 24 робоча головка з циліндричною вставкою з частковим одношаровим покриттям та покриттям на вершині, вид збоку в розрізі, на фіг 25 - робоча головка зі сферичною вставкою у вигляді постійного магніту, вид збоку в розрізі, на фіг 26 - робоча головка зі вставкою з природного тіла, вид збоку в розрізі, на фіг 27 - три робочих головки з однаковими за формою та розмірами вставками з деревини, вид збоку, на фіг 28 -три робочих головки з однаковими за розмірами конічними вставками з покриттям на вершинах, вид збоку в розрізі, на фіг 29 - три робочих головки зі вставками річних видів, вид збоку в розрізі, на фіг ЗО - робоча головка зі вставкою, що встановлена з можливістю обертання в отворі головки Масажер (фиг 1, 2) виконаний ч чотирма робочими головками 1, 2, 3, 4, розміщеними на кінцях чотирьох довгастих тримачів 5, 6, 7, 8, з'єднаних протилежними головкам 1, 2, 3, 4 кінцями, причому тримачі 5, 6, 7, 8 з головками 1, 2, 3, 4 розташовані з утворенням чотирьох робочих площин 9, 10, 11, 12 масажера, кожна з яких є дотичною до поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного і тригранних кутів якої поблизу кожної з и вершин 13, 14, 15, 16 розташована одна з робочих головок 1, 2, 3, 4, а всередині піраміди на віддаленні від кожної з робочих площин 9, 10, 11, 12 - місце 17 з'єднання тримачів 5, 6, 7, 8 Робоча площина 9 є логичною до поверхонь головок 1, 2, 3 та утворена ребрами 18, 19, 20 уявної піраміди Робоча площина 10 є дотичною до поверхонь головок 1, 2, 4 та утворена 46423 10 ребрами 18, 21, 22 уявної піраміди Робоча площина 11 є логичною до поверхонь головок 1, 3, 4 та утворена ребрами 19, 21, 23 уявної піраміди Робоча площина 12 с дотичною до поверхонь головок 2 ,3, 4 та утворена ребрами 20, 22, 23 уявної піраміди Всі чотири робочих головки 1, 2, 3, 4 виконані сферичними з однаковими діаметрами, причому три з них 1, 2, 3 виконані зі СНІВВІСНИМИ тримачам виступами одна зі сферичним виступом 24, друга - зі сферичним виступом 25, а третя - з конічним виступом 26 ВІСІ 27, 28, 29 цих виступів (фіг 3, 4, 5) розташовані уздовж вісей ЗО, 31, 32 їх тримачів 5, 6, 7 Діаметри виступів 24 та 25 менш, ніж діаметр головок 1 і 2, причому діаметр виступу 24 менш, ніж діаметр виступу 25 Висота п24 виступу 24 приблизно дорівнює його радіусу, також і висота виступу п25 дорівнює його радіусу Висота п26 виступу 26 приблизно дорівнює висоті виступу 25, а радіус г його закруглення менший, ніж радіус виступу 24 Головки 1, 2, 4 виконані зі сферичними виступами 33, 34, 35 одною діаметра, ВІСІ 36, 37, 38 (фіг 6) яких перпендикулярні робочій площині 10 масажера Діаметр цих виступів менший, ніж діаметр робочих головок 1, 2, 3 Висота виступів 33, 34, 35 приблизно дорівнює їх радіусу Головки 1, 3, 4 виконані з конічними виступами 39, 40, 41, ВІСІ 42, 43, 44 (фіг 7) яких перпендикулярні робочій площині 11 масажера Кожна з головок 2, 3, 4 виконана з опуклістю у вигляді чотирьох циліндричних виступів 45 із закругленими кіпцями ВІСІ 46 виступів 45 (фіг 8) перпендикулярні робочій площині 12 масажера Виступи 45 розташовані по вершинах уявною квадрата 47 (фіг 9), вони мають однакову височу, так що обвідна 48 поверхня їх вільних КІНЦІВ (фіг 8, 10) є сферою, яка концентрична поверхні відповідної робочої головки Головки 1, 2, 3 не мають виступів, ВІСІ симетрії яких перпендикулярні робочій площині 9 Масажер виготовлюють цільнолитим методом лиття під тиском і використанням прес-форми, рознімної по площинах, ВІДПОВІДНИХ, наприклад, перпендикулярним робочій площині 10 площинам, в яких розташовані ребра 21, 22 та 23 уявної піраміди Всі або деякі з виступів можуть бути закладені у ВІДПОВІДНІ отвори, виконані в робочих головках Масажер працює таким чином Головки 1 - 4 поодинці використовують для масажу та самомасажу біологічно активних точок і м'язових груп, розташованих у трудно приступних місцях (наприклад, міжреберних м'язів, м'язів кисті та стопи), дрібних суглобів рук і ніг, місць больових точок при невралгіях, місць потовщень на шкірі та підшкірної КЛІТКОВИНІ та взагалі тих зон тіла, де є будь-яки паталопчні відкладення Головка переміщує шкіру, що знаходиться під ним, углиб тканини Для цього встановлюють масажер таким чином, щоб тримач 5, 6, 7 або 8 був розташований перпендикулярно або дещо похило до поверхні масажуваної зони тіла, та створюють на масажер потрібний тиск, коливаючи головку, повертаючи м довкола м ВІСІ або надаючи масажеру зворотнопоступальні рухи При цьому різко посилюється 11 46423 12 струм крові та подрібнення ескудатів, яки витискумалий грудні мязи, сіднична група мязів, тазостеються з мікросудин і струмом крові вимиваються гнові суглоби, волосиста частина голови При ньодо лімфатичних судин Для забезпечення максиму масажеру надають кругові або зворотномального заглиблення в тканину тіла пацієнта (що поступальні рухи Масаж робочою площиною 9 особливо доцільно при масажі пацієнтів з розвизабезпечує найбільш м'який режим, оскільки з маненим м'язовим шаром) використовують конічний сажуваною зоною контактують ділянки поверхонь виступ 26 головки 1 Менше заглиблення забезперобочих головок 1, 2, 3 без виступів, тобто ділянки чує виступ 24 головки 1, ще менше - виступ 25 з максимальним радіусом кривизни поверхонь головки 2, які мають менші площі контакту з тканиЗначно жорсткіший режим забезпечує масаж роною масажуваної зони Для забезпечення мінімабочою площиною 10, оскільки з масажуваною зольного заглиблення (то доцільно при масажі та ною контактують сферичні виступи 33, 34, 35 голосамомасажі стегна, ікроніжної зони, гомілки, плеча) вок 1, 2, 4 Ще жорсткіший режим дає використовують головку 4, яка не має СПІВВІСНОГО використання робочої площини 11, при якому з тримачу 8 виступу масажуваною зоною контактують КОНІЧНІ виступи 39, 40, 41, а найбільш жорсткий режим забезпечує Головки 1 - 4 також використовують попарно масаж робочою площиною 12, при якому з масаДля масажу та самомасажу довгих м'язів і м'язожуваною зоною контактують опуклості на головках вих груп гомілки, стегна, передпліччя, плеча, дель2, 3, 4, кожна з яких виконана у вигляді чотирьох топодібних м'язів, навколохребетних м'язових груп циліндричних виступів 45 Використання будь-якої у поздовжньому та поперечному напрямках спільз робочих площин 9, 10, 11, 12 забезпечує режими но використовують будь-яку пару з головок 1, 2, З, 4, розташовуючи утворену ВІДПОВІДНОЮ парою 3 однаковими впливами ділянок трьох робочих тримачів плоскість перпендикулярно відносно маголовок на масажувану зону, але різними за жорссажуваної зони, так щоб головки контактували з ткістю масажуваною зоною ділянками поверхонь, розтаПроведення фізіотерапевтичних процедур шованих між виступами, та надаючи масажеру здійснюють шляхом механічної дозованої дм у фозворотно-поступальні рухи Наприклад, утворену рмі погладжувань, тиску, розтирань, поверховного тримачами 5 і 6 головок 1 і 2 площину розташовута глибокого розминання м'язів, а також вібрації ють перпендикулярно масажуваній зоні, гак що через тканину, одяг або безпосередньо на оголену вона контактує з ділянкою поверхні головки 1 між масажувану зону виступами 24 та 33, а також ділянкою поверхні Дія на масажувану зону ділянкою робочої гоголовки 2 між виступами 25 і 34 Головки 1 і 2 пеловки без виступу, наприклад, дія головкою 4 при реміщують у напрямку, перпендикулярному проперпендикулярному рол цінуванні тримача 8 відведеної між їх центрами прямої, при цьому вказані носно масажуваної зони 49 (фіг 11) забезпечує ділянки головок 1 і 2 роблять однаковий вплив на максимальну площу контакту головки 4 з цією зотканину масажуваної зони, забезпечуючи рівноміною та, як наслідок, мінімальний тиск (тобто мінірне напруження сухожиль скелетних м'язів ГОЛОмальне зусилля на одиницю площі зони 49) Це ВКИ 1 і 2 можна також переміщувати одну вслід за обумовлює мінімальне заглиблення головки 4 у одною, при цьому за кожний прохід масажера кожтканину масажуваної зони та, як наслідок, мініманий пункт на траєкторії руху пари головок піддальні рівні деформації тканини масажуваної зони та сться масажу ДВІЧІ Використання вказаних ділянок напружень у ній Великий радіус кривизни головки пар головок 1 і 2 забезпечує максимально м'який 4 обумовлює плавність деформації масажуваної масажний режим, оскільки вони мають максимазони льну площу контакту з тканиною масажуваної зони Дія сферичного виступу, наприклад, 24 (фіг 12) й тому викликають найменші деформації ціп ткапри тому ж зусиллі на масажер забезпечує значно нини та напруження в ній Аналогічний результат більший тиск на тканину й тому значно більше зазабезпечує спільне використання вільних від виглиблення у тканину зони 49 та, як наслідок, значступів ділянок пар головок 1 і 2, 1 і 4, а також 2 та но більші рівні деформацій тканини та напружень у 4 шляхом нахилення робочої площини 9 під гостній рим кутом до масажуваної зони Більш жорсткі Дія КОНІЧНОГО виступу, наприклад, 26 (фіг 13), масажні режими забезпечує спільне використання крім того, обумовлює більш круті боки заглиблення виступів на нарах головок шляхом нахилення до утканину зони 49 масажуваної зони робочих площин 10, 11 або 12 Опуклість у вигляді чотирьох виступів 45 при Спільне використання пар робочих головок корисзаглибленні у тіло пацієнта створює цілком іншу не також при здійсненні сегментарного масажу картину дії на масажувану зону, ніж опуклість у хребетного стовпа та прилеглих м'язів Масаж зі вигляді одного виступу, оскільки між виступами 45 спільним використанням двох головок усуває елеє проміжки, і, крім того, вони проникають у тіло ктростатичну напругу в шкірі та підшкірній КЛІТКОпацієнта на різні глибини, що обумовлює складну ВИНІ, що обумовлює зниження тонусу судин, віднокартину деформацій та напружень у тканині масавлення відтоку тканинної рідини з клітин, жуваної зони та робить більш жорстким процес поліпшення процесів дифузії через шкіру поживних масажу Крім того, виконання опуклості у вигляді лікувальних речовин декількох виступів 45 подібне збільшенню її шорсткості та, як наслідок, збільшенню сили тертя між Спільне використання трьох головок дозволяє опуклістю та масажуваною зоною, при цьому при здійснювати масаж і самомасаж зон тіла, які мапроході опуклості по масажу випій зоні остання, ють великі поверхні, тобто масаж та самомасаж розтягуючись, збирається у складки перед голошироких м'язів І великих м'язових груп, таких, як вкою, що значно інтенсифікує ефект масажу найширший м'яз спини, м'язи лопатки, великий та 13 Опуклість з декількома виступами може бути утворена сімома сферичними виступами 50 (фіг 14, 15), розташованими но уявному колу з тости виступів та одним виступом, розташованим у центрі цього кола У порівнянні з опуклістю, показаною на фіг1, 2, 8 - 10, ця опуклість забезпечує більш інтенсивний вплив на поверховні шари тканини масажуваної зони, ніж на більш глибокі шари Опуклість може бути також утворена конічними виступами, які обумовлюють більш інтенсивний вплив як на поверховні шари тканини масажуваної зони, так і на и більш глибокі шари Збільшення КІЛЬКОСТІ виступів обумовлює підвищення інтенсивності впливу на поверховні шари масажуваної зони та зменшення інтенсивності впливу на більш глибокі шари Робочі головки можуть бути виконані з різними за формою та/або розмірами виступами з вісями, перпендикулярними щонайменш однієї з робочих площин Наприклад, головки 1, 2, 4 можуть бути виконані з різними виступами, ВІСІ ЯКИХ перпендикулярні робочій площині 10 зі сферичним виступом 51, циліндричним виступом 52 і конічним виступом 53 (фіг 16) Кожен з трьох виступів забезпечує ВІДМІННИЙ від інших вплив на тканину масажуваної зони, що відрізняє режим з використанням робочої площини 10 від режимів з використанням решти робочих площин Дія циліндричного виступу 52 (фіг 17) обумовлює більш круті боки заглиблення у тканину зони 49, ніж дія конічного виступу 26, показаного на фіг 13, або сферичного виступу 24, показаного на фіг 12 У залежності від переважно використовуваних масажних методик і контингентів пацієнтів або користувачів масажерів можливі різні комбінації опуклостей, які мають діяти в тієї чи ІНШІЙ робочій площині Наприклад, в одній робочій площині можуть діяти однакові або різні за розмірами сферичні виступи на всіх трьох робочих головках, в другій - однакові або різні за розмірами сферичні або КОНІЧНІ виступи на двох із трьох робочих головок і головка без виступу, у третій - опуклості у вигляді декількох виступів на двох із трьох робочих головок, а в четвертій площині - всі три головки без виступів Опуклість може бути виконана у вигляді закладеної в робочу головку сферичної вставки 54 (фіг 18) з іншого, ніж головка матеріалу Вісь 55 симетрії вставки 54 розташована по ВІСІ 56 тримача головки Вставка 54 діє при окремому використанні робочої головки Вісь 57 вставки 58 (фіг 19) роп цінована перпендикулярно робочій площині масажера (означеній штриховими ЛІНІЯМИ) Вставка 58 використовується при масажі робочою площиною Вставки можуть бути встановлені шляхом, наприклад, вкручування або вклеювання в отвір у робочій головки Вставка 59 виконана з нарізним хвостовиком 60 (фіг 20), вгвинченим в нарізний отвір 61 в робочій головці Вставка 54, 58 або 59 може бути виконана з металу, вибраного з групи, складеної з МІДІ, нікелю, заліза, срібла, хрому, золота, кобальту, ванадію, берилію, платини, паладію, стронцію, телуру, 46423 14 або з їх сплавів При масажі вставкою 54, 58 або 59 виникає гальванічний ефект і, крім того, за рахунок утирання металу до шкіри відбувається переніс у тіло пацієнта того чи іншого мікроелемента або мікроелементів Вставка 62 (фіг 21) виконана у вигляді основи 63 та нанесеного на неї двошарового покриття з шарами 64 та 65 При масажі вставкою 62 відбувається переніс до тіла пацієнта в основному мікроелемента із зовнішнього шару 65, а також за рахунок дифузії зі внутрішнього шару 64 та основи 63 вставки 62 Вставка 66 (фіг 22) виконана у вигляді основи 67 та нанесеною на неї тришарового покриття з шарами 68, 69 та 70 з різних металів, причому основа 67 оголена з шарів 68, 69 і 70 покриття на вершині 71 Оскільки основа 67 вставки 66 і шари 68, 69, 70 покриття виконані з матеріалів з різними електрохімічними потенціалами, то в ТІЛІ пацієнта виникають гальванічні струми між основою 67 і кожним з шарів 68, 69, 70, а також між окремими шарами покриття Це відбувається за рахунок того, що основа 67 і шари 68, 69, 70 виконують функції електродів, а рідина в епідермі пацієнта - функцію електроліту Наявність вкачаних гальванічних струмів обумовлює електричний вплив вставки 66 на масажувану зону тіла пацієнта та інтенсифікує переніс до тіла пацієнта мікроелементів з основи 67 вставки 66 і шарів 68, 69, 70 покриття Для основи вставки використовують відносно недорогі, тверді та МІЦНІ матеріали, наприклад, сталь, мідь, латунь, а для покрить - м'які, та/або дорогі, та/або рідкісні матеріали, наприклад, олово, золото, срібло, платину Вставка 72 (фіг 23) виконана у вигляді основи 73 та нанесеного на и вершину шару 74 покриття з рідкісною або дорогого металу Шар 74 може бути нанесений також на іншу ділянку поверхні вставки 72, яка виступає з робочої головки, або на декілька таких ділянок Це обумовлює ефективне, але економічне використання цього металу Вставка 75 (фіг 24) виконана у вигляді основи 76, наприклад, стальної, а також нанесеною на її вершину шару 77 покриття з рідкісного або дорогого матеріалу та шару 78 з іншою матеріалу, причому основа 75 оголена з шару 78 покриття поблизу шару 77 При масажі вставкою 75 з масажуваною зоною контактують поверхня основи 76 у проміжку між шарами 77 і 78 покрить, а також шари 77 і 78, що забезпечує гальванічні струми між основою 76 та кожним з шарів 77 і 78 та між цими шарами, а також переніс мікроелементів з основи 76 і шарів 77 і 78, посилений вказаними мікрострумами Вставка 79 (фіг 25) виконана у вигляді шарового магніту, що забезпечує поряд з механічним також магнітний вплив на масажувану зону тіла пацієнта Вставка 80 (фіг 26) виконана з природного тіла в необробленому стані Такими природними тілами можуть бути бурштин, мінерали, зокрема нефрит, малахіт, коштовні та напівкоштовні камені Природні тіла можуть бути використані як вставки також і в обробленому стані Кожен вид природних 15 46423 16 тіл має свою структуру та властивості, зокрема ганізм пацієнта Крім того, масаж природними тіслабкі випромінювання, а також свою позитивну лами забезпечує переніс до тіла пацієнта корисних енергетику, яка особливим чином впливає на ормікроелементів багатошаровими, що забезпечить одночасний Вставки можуть бути виконані з деревини рівплив з різними видами ефектів зних порід Використання таких вставок особливо Масажер (фіг 29) має робочу площину, накорисне, оскільки деревина має клітинну структуприклад, 11, утворену головками 1, 3, 4, в якій ру та тронна за своєю енергетикою та складом діють вставки 89, 90, 91, причому вставка 89 є живим організмам постійним магнітом, вставка 90 - необробленим бурштином, а вставка 91 виконана, наприклад, з Масажер (фіг 27) має в одній з робочих плолатунною основою 92 та двома шарами 93 та 94 щин, наприклад, у площині 10, утвореній робочипокрить, які не покривають вершину 95 вставки ми головками 1, 2, 4, дерев'яні сферичні вставки 91 81, 82, 83, які виконані однаковими за діаметром Вставки 81, 82, 83 можуть бути виконані різУ залежності від переважно використовуваними за формою та/або діаметром, а також з різних масажних методик і контингентів пацієнтів них порід дерев або користувачів масажерів можливі різні комбінації вставок, які мають діяти в тієї чи ІНШІЙ робоРешта ділянок поверхонь робочих головок 1, чій площині 2, 4, а також ділянки не показаної на фіг 27 робочої головки 3 може бути виконана з різними виВставка 96 сферичної форми (фіг ЗО), наприступами, та/або вставками, та/або без них клад, у вигляді постійного магніту, встановлена в робочу головку 97 з можливістю вільного оберМасажер (фіг 28) має в одній з робочих плотання в головці 97 Для цього в головці 97 викощин, наприклад, у площині 9, утвореній робочими нують отвір діаметром дещо більшим, ніж діаголовками 1, 2, 3, КОНІЧНІ вставки 84, 85, 86, які метр вставки 96 і глибиною в межах від 2/3 до 3/4 виконані однаковими за розмірами, причому кождіаметра головки 97, Вказаній отвір складений зі на вставка має, наприклад, мідну основу 87 та сферичної 98 і циліндричної 99 частин До отвору нанесене на її вершину покриття 88, наприклад, встановлюють вставку 96 і закріплюють и шляхом зі срібла встановлення між вставкою та поверхнею отвору Масаж такою робочою площиною забезпечує кільця 100 та приклеювання кільця 100 наружною однакові інтенсивні механічні впливи усіма трьоповерхнею до поверхні отвору При переміщенні ма головками, оскільки вони мають конічну форробочої головки 97 по масажуваній зоні вставка му, однакові впливи гальванічними струмами та, 96 обертається довкола своєї ВІСІ В отворі голокрім того, переніс мікроелементів з основи 87 і вки 96, що забезпечує деформацію тканини мапокриття 88 сажуваної зони без тертя та створює вплив змінВставки 84, 85, 86 можуть бути виконані різного магнітного поля ними за формами та розмірами, що забезпечить різні механічні впливи головок 1, 2, 3 на масажуВставка 96 може бути виконана також з інших вану зону, а також різними за матеріалами основ матеріалів, що видозмінює параметри особливої та покрить, причому останні можуть бути також дії даного матеріалу на масажувану зону 17 18 46423 З О 24 45 12 Фіг З Фіг. 1 Фіг 4 Фіг 2 Фіг 5 19 20 46423 7 4 Фіг 10 ФІГ. 6 6 4 ФІГ 5 Фіг 12 11 4 Фіг 13 Фіг. 8 21 46423 ФІГ 19 Фіг 2 0 Фіг. 15 Фіг 14 Фіг 21 ФІГ. Фіг 17 ФІГ Фіг. 25 26 Фіг. 29 96 98 Фіг 27 Фіг. ЗО Фіг 28 22 23 46423 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 24
