Масажер

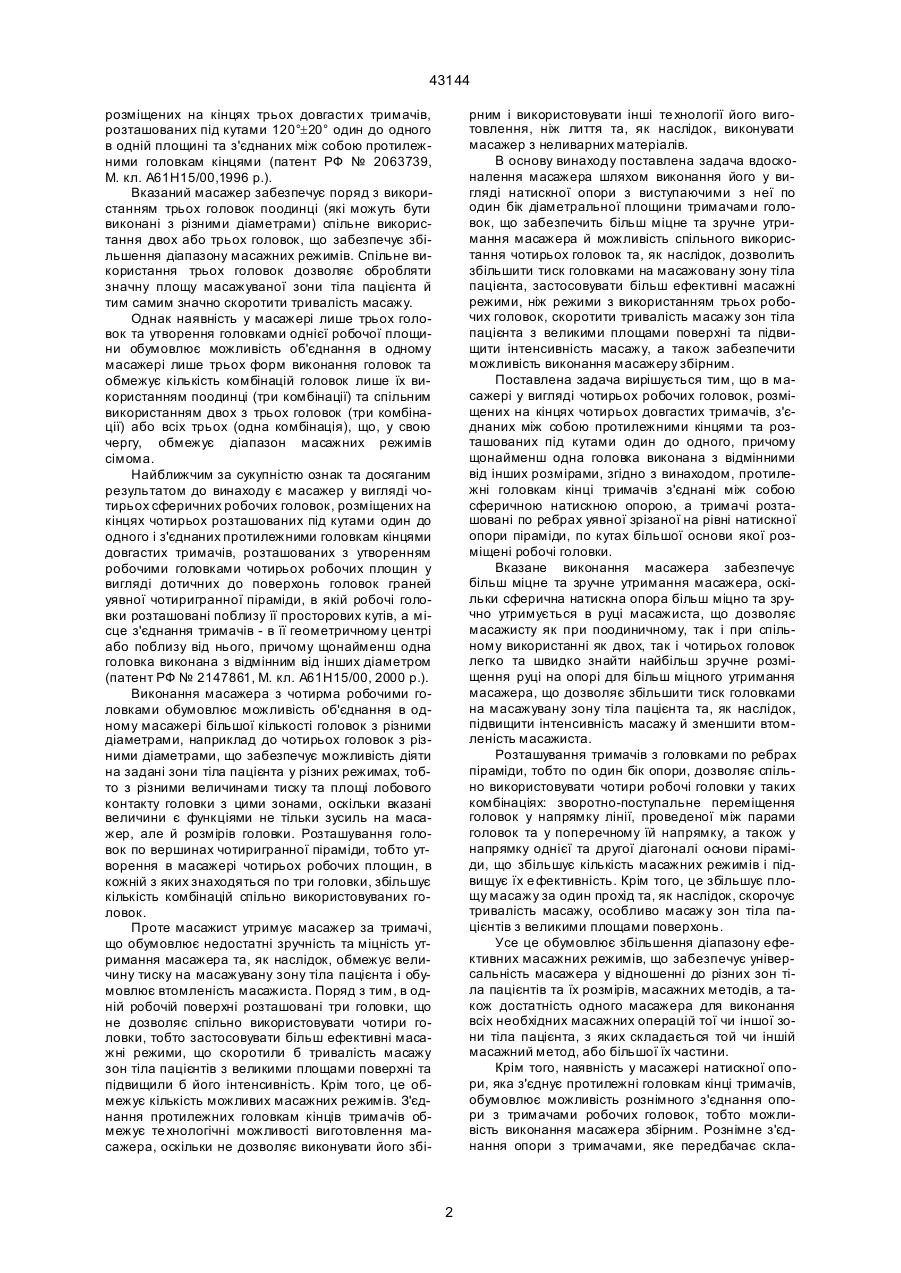

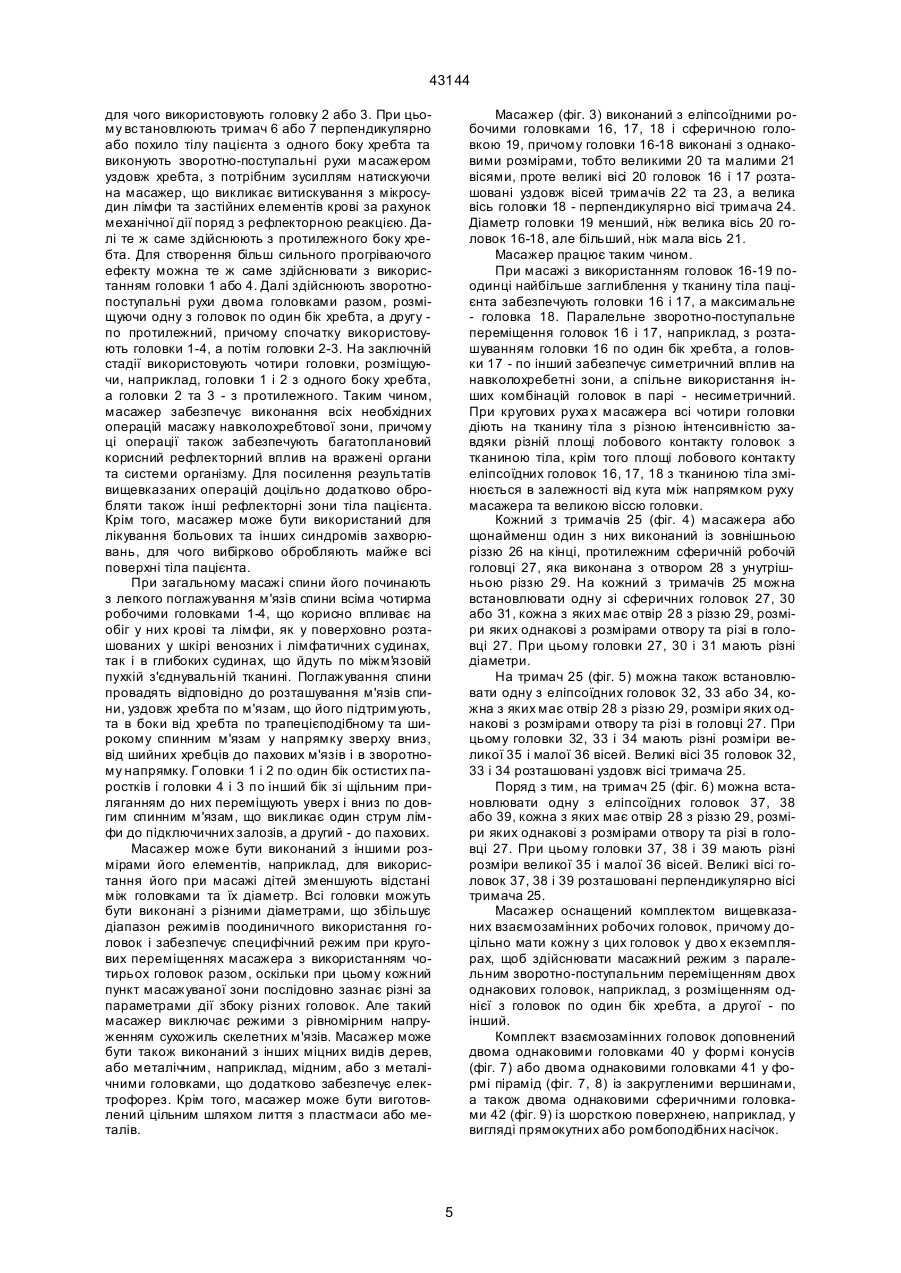

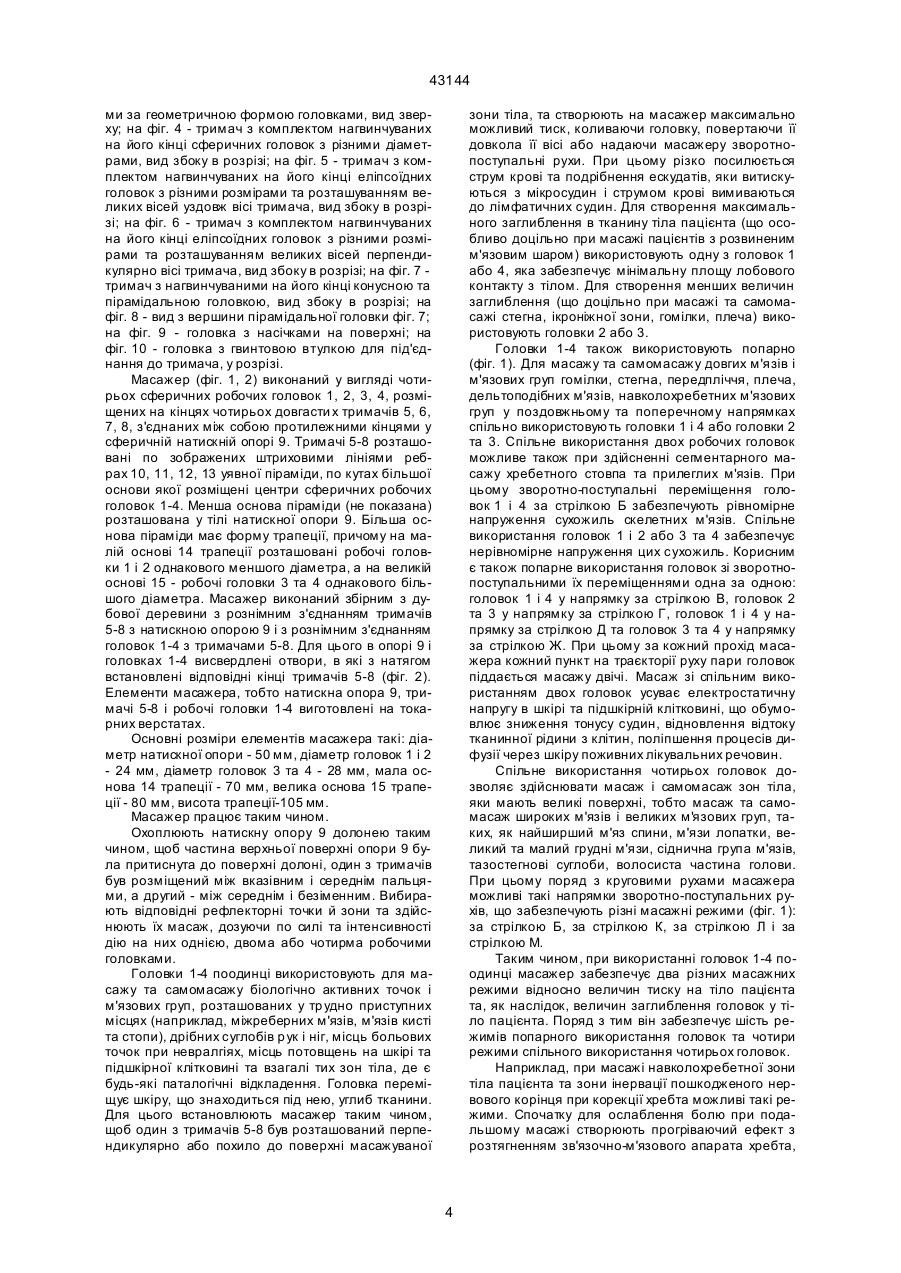

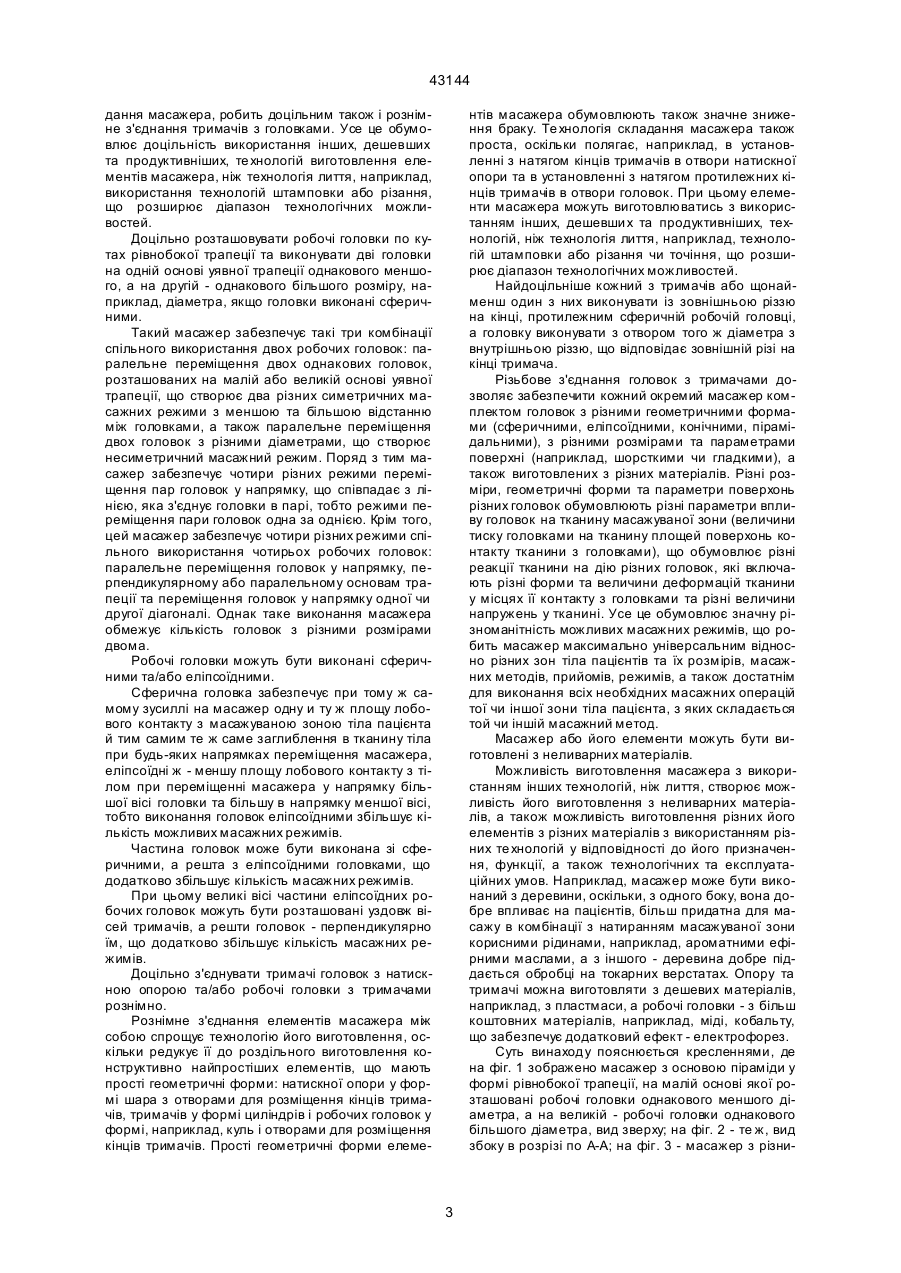

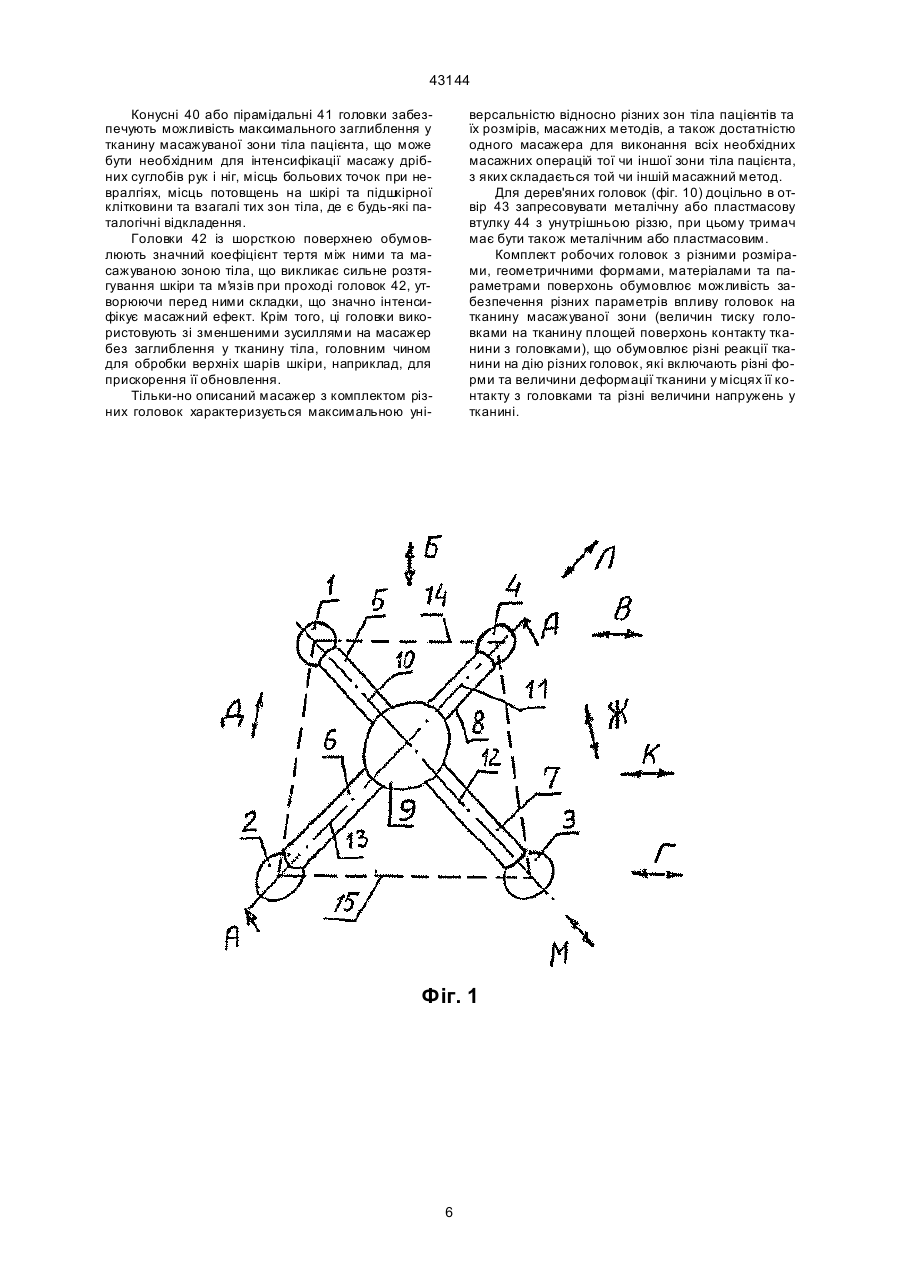

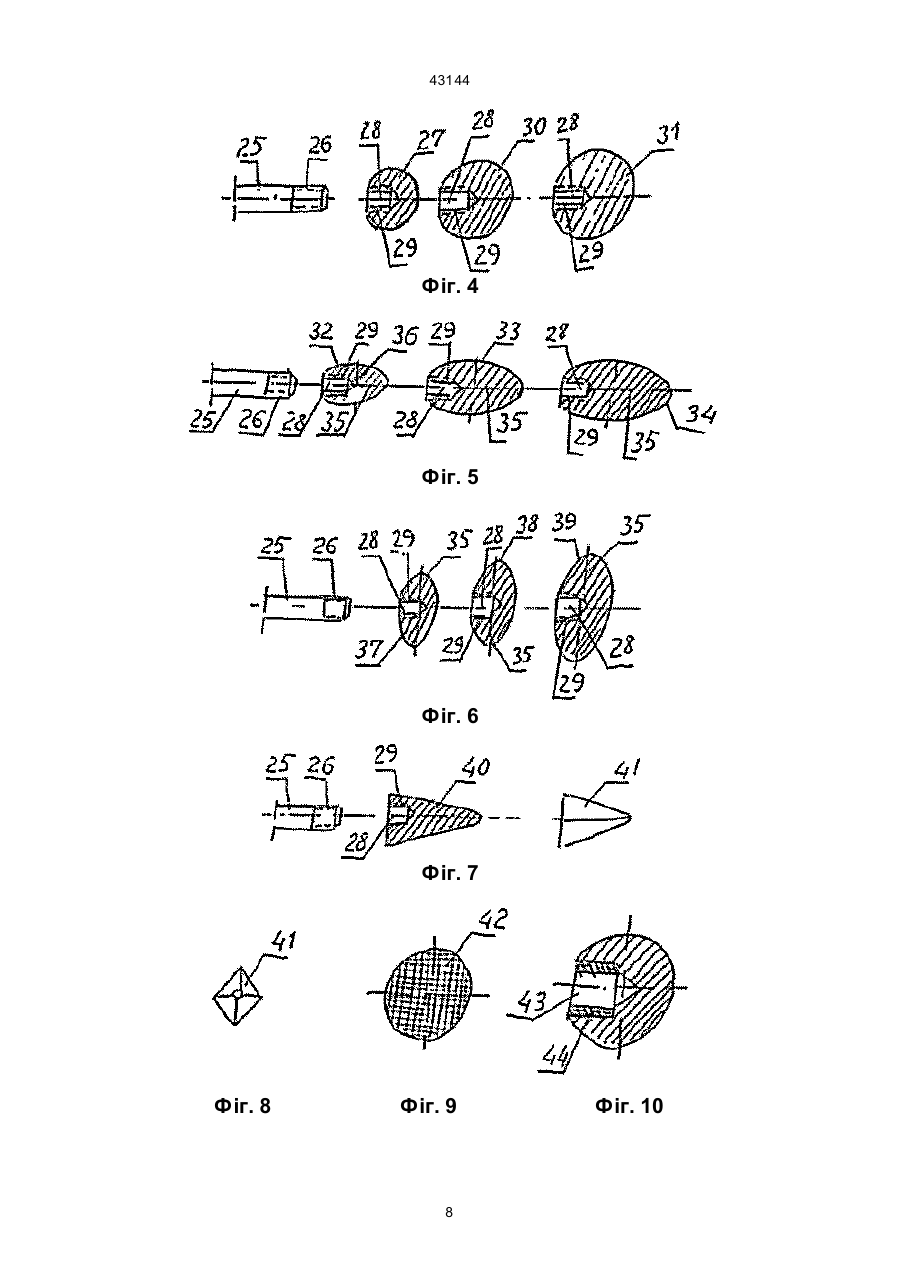

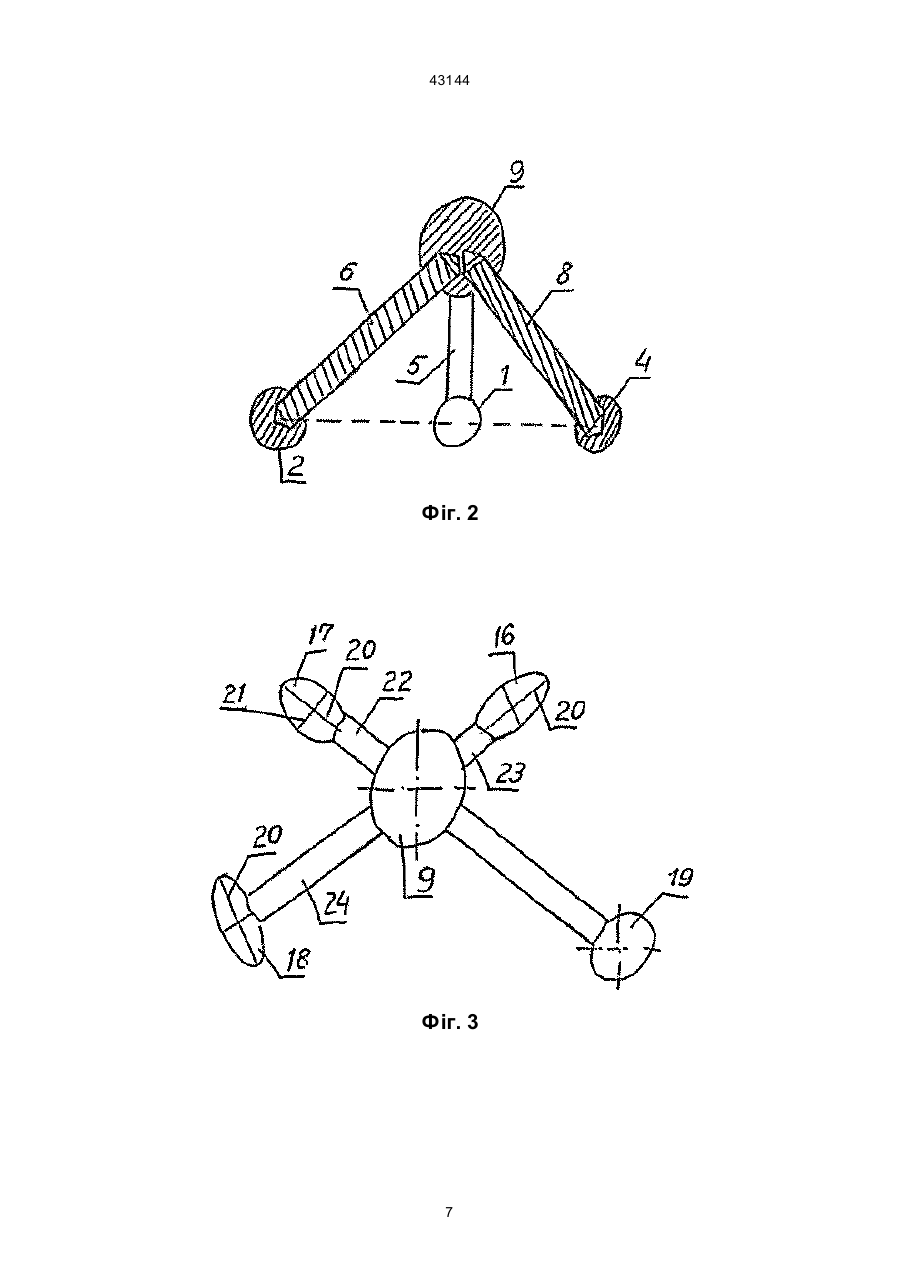

1. Масажер у вигляді чотирьох робочих головок, розміщених на кінцях чотирьох довгасти х тримачів, з'єднаних між собою протилежними кінцями та розташованих з утворенням просторової фігури, причому щонайменш одна головка виконана з відмінними від інших розмірами, який відрізняється тим, що протилежні головкам кінці тримачів з'єднані між собою натискною сферичною опорою, а тримачі розташовані по ребрах уявної зрізаної на рівні натискної опори піраміди, по кутах більшої основи якої розміщені робочі головки. 2. Масажер за п. 1, який відрізняється тим, що тримачі розташовані по ребрах уявної піраміди з 43144 розміщених на кінцях трьох довгасти х тримачів, розташованих під кутами 120°±20° один до одного в одній площині та з'єднаних між собою протилежними головкам кінцями (патент РФ № 2063739, М. кл. А61Н15/00,1996 p.). Вказаний масажер забезпечує поряд з використанням трьох головок поодинці (які можуть бути виконані з різними діаметрами) спільне використання двох або трьох головок, що забезпечує збільшення діапазону масажних режимів. Спільне використання трьох головок дозволяє обробляти значну площу масажуваної зони тіла пацієнта й тим самим значно скоротити тривалість масажу. Однак наявність у масажері лише трьох головок та утворення головками однієї робочої площини обумовлює можливість об'єднання в одному масажері лише трьох форм виконання головок та обмежує кількість комбінацій головок лише їх використанням поодинці (три комбінації) та спільним використанням двох з трьох головок (три комбінації) або всіх трьох (одна комбінація), що, у свою чергу, обмежує діапазон масажних режимів сімома. Найближчим за сукупністю ознак та досяганим результатом до винаходу є масажер у вигляді чотирьох сферичних робочих головок, розміщених на кінцях чотирьох розташованих під кутами один до одного і з'єднаних протилежними головкам кінцями довгастих тримачів, розташованих з утворенням робочими головками чотирьох робочих площин у вигляді дотичних до поверхонь головок граней уявної чотиригранної піраміди, в якій робочі головки розташовані поблизу її просторових кутів, а місце з'єднання тримачів - в її геометричному центрі або поблизу від нього, причому щонайменш одна головка виконана з відмінним від інших діаметром (патент РФ № 2147861, М. кл. А61Н15/00, 2000 p.). Виконання масажера з чотирма робочими головками обумовлює можливість об'єднання в одному масажері більшої кількості головок з різними діаметрами, наприклад до чотирьох головок з різними діаметрами, що забезпечує можливість діяти на задані зони тіла пацієнта у різних режимах, тобто з різними величинами тиску та площі лобового контакту головки з цими зонами, оскільки вказані величини є функціями не тільки зусиль на масажер, але й розмірів головки. Розташування головок по вершинах чотиригранної піраміди, тобто утворення в масажері чотирьох робочих площин, в кожній з яких знаходяться по три головки, збільшує кількість комбінацій спільно використовуваних головок. Проте масажист утримує масажер за тримачі, що обумовлює недостатні зручність та міцність утримання масажера та, як наслідок, обмежує величину тиску на масажувану зону тіла пацієнта і обумовлює втомленість масажиста. Поряд з тим, в одній робочій поверхні розташовані три головки, що не дозволяє спільно використовувати чотири головки, тобто застосовувати більш ефективні масажні режими, що скоротили б тривалість масажу зон тіла пацієнтів з великими площами поверхні та підвищили б його інтенсивність. Крім того, це обмежує кількість можливих масажних режимів. З'єднання протилежних головкам кінців тримачів обмежує те хнологічні можливості виготовлення масажера, оскільки не дозволяє виконувати його збі рним і використовувати інші те хнології його виготовлення, ніж лиття та, як наслідок, виконувати масажер з неливарних матеріалів. В основу винаходу поставлена задача вдосконалення масажера шляхом виконання його у вигляді натискної опори з виступаючими з неї по один бік діаметральної площини тримачами головок, що забезпечить більш міцне та зручне утримання масажера й можливість спільного використання чотирьох головок та, як наслідок, дозволить збільшити тиск головками на масажовану зону тіла пацієнта, застосовувати більш ефективні масажні режими, ніж режими з використанням трьох робочих головок, скоротити тривалість масажу зон тіла пацієнта з великими площами поверхні та підвищити інтенсивність масажу, а також забезпечити можливість виконання масажеру збірним. Поставлена задача вирішується тим, що в масажері у вигляді чотирьох робочих головок, розміщених на кінцях чотирьох довгастих тримачів, з'єднаних між собою протилежними кінцями та розташованих під кутами один до одного, причому щонайменш одна головка виконана з відмінними від інших розмірами, згідно з винаходом, протилежні головкам кінці тримачів з'єднані між собою сферичною натискною опорою, а тримачі розташовані по ребрах уявної зрізаної на рівні натискної опори піраміди, по кутах більшої основи якої розміщені робочі головки. Вказане виконання масажера забезпечує більш міцне та зручне утримання масажера, оскільки сферична натискна опора більш міцно та зручно утримується в руці масажиста, що дозволяє масажисту як при поодиничному, так і при спільному використанні як двох, так і чотирьох головок легко та швидко знайти найбільш зручне розміщення руці на опорі для більш міцного утримання масажера, що дозволяє збільшити тиск головками на масажувану зону тіла пацієнта та, як наслідок, підвищити інтенсивність масажу й зменшити втомленість масажиста. Розташування тримачів з головками по ребрах піраміди, тобто по один бік опори, дозволяє спільно використовувати чотири робочі головки у таких комбінаціях: зворотно-поступальне переміщення головок у напрямку лінії, проведеної між парами головок та у поперечному їй напрямку, а також у напрямку однієї та другої діагоналі основи піраміди, що збільшує кількість масажних режимів і підвищує їх е фективність. Крім того, це збільшує площу масажу за один прохід та, як наслідок, скорочує тривалість масажу, особливо масажу зон тіла пацієнтів з великими площами поверхонь. Усе це обумовлює збільшення діапазону ефективних масажних режимів, що забезпечує універсальність масажера у відношенні до різних зон тіла пацієнтів та їх розмірів, масажних методів, а також достатність одного масажера для виконання всіх необхідних масажних операцій тої чи іншої зони тіла пацієнта, з яких складається той чи іншій масажний метод, або більшої їх частини. Крім того, наявність у масажері натискної опори, яка з'єднує протилежні головкам кінці тримачів, обумовлює можливість рознімного з'єднання опори з тримачами робочих головок, тобто можливість виконання масажера збірним. Рознімне з'єднання опори з тримачами, яке передбачає скла 2 43144 дання масажера, робить доцільним також і рознімне з'єднання тримачів з головками. Усе це обумовлює доцільність використання інших, дешевших та продуктивніших, те хнологій виготовлення елементів масажера, ніж технологія лиття, наприклад, використання технологій штамповки або різання, що розширює діапазон технологічних можливостей. Доцільно розташовувати робочі головки по кутах рівнобокої трапеції та виконувати дві головки на одній основі уявної трапеції однакового меншого, а на другій - однакового більшого розміру, наприклад, діаметра, якщо головки виконані сферичними. Такий масажер забезпечує такі три комбінації спільного використання двох робочих головок: паралельне переміщення двох однакових головок, розташованих на малій або великій основі уявної трапеції, що створює два різних симетричних масажних режими з меншою та більшою відстанню між головками, а також паралельне переміщення двох головок з різними діаметрами, що створює несиметричний масажний режим. Поряд з тим масажер забезпечує чотири різних режими переміщення пар головок у напрямку, що співпадає з лінією, яка з'єднує головки в парі, тобто режими переміщення пари головок одна за однією. Крім того, цей масажер забезпечує чотири різних режими спільного використання чотирьох робочих головок: паралельне переміщення головок у напрямку, перпендикулярному або паралельному основам трапеції та переміщення головок у напрямку одної чи другої діагоналі. Однак таке виконання масажера обмежує кількість головок з різними розмірами двома. Робочі головки можуть бути виконані сферичними та/або еліпсоїдними. Сферична головка забезпечує при тому ж самому зусиллі на масажер одну и ту ж площу лобового контакту з масажуваною зоною тіла пацієнта й тим самим те ж саме заглиблення в тканину тіла при будь-яких напрямках переміщення масажера, еліпсоїдні ж - меншу площу лобового контакту з тілом при переміщенні масажера у напрямку більшої вісі головки та більшу в напрямку меншої вісі, тобто виконання головок еліпсоїдними збільшує кількість можливих масажних режимів. Частина головок може бути виконана зі сферичними, а решта з еліпсоїдними головками, що додатково збільшує кількість масажних режимів. При цьому великі вісі частини еліпсоїдних робочих головок можуть бути розташовані уздовж вісей тримачів, а решти головок - перпендикулярно їм, що додатково збільшує кількість масажних режимів. Доцільно з'єднувати тримачі головок з натискною опорою та/або робочі головки з тримачами рознімно. Рознімне з'єднання елементів масажера між собою спрощує технологію його виготовлення, оскільки редукує її до роздільного виготовлення конструктивно найпростіших елементів, що мають прості геометричні форми: натискної опори у формі шара з отворами для розміщення кінців тримачів, тримачів у формі циліндрів і робочих головок у формі, наприклад, куль і отворами для розміщення кінців тримачів. Прості геометричні форми елеме нтів масажера обумовлюють також значне зниження браку. Те хнологія складання масажера також проста, оскільки полягає, наприклад, в установленні з натягом кінців тримачів в отвори натискної опори та в установленні з натягом протилежних кінців тримачів в отвори головок. При цьому елементи масажера можуть виготовлюватись з використанням інших, дешевши х та продуктивніших, технологій, ніж технологія лиття, наприклад, технологій штамповки або різання чи точіння, що розширює діапазон технологічних можливостей. Найдоцільніше кожний з тримачів або щонайменш один з них виконувати із зовнішньою різзю на кінці, протилежним сферичній робочій головці, а головку виконувати з отвором того ж діаметра з внутрішньою різзю, що відповідає зовнішній різі на кінці тримача. Різьбове з'єднання головок з тримачами дозволяє забезпечити кожний окремий масажер комплектом головок з різними геометричними формами (сферичними, еліпсоїдними, конічними, пірамідальними), з різними розмірами та параметрами поверхні (наприклад, шорсткими чи гладкими), а також виготовлених з різних матеріалів. Різні розміри, геометричні форми та параметри поверхонь різних головок обумовлюють різні параметри впливу головок на тканину масажуваної зони (величини тиску головками на тканину площей поверхонь контакту тканини з головками), що обумовлює різні реакції тканини на дію різних головок, які включають різні форми та величини деформацій тканини у місцях її контакту з головками та різні величини напружень у тканині. Усе це обумовлює значну різноманітність можливих масажних режимів, що робить масажер максимально універсальним відносно різних зон тіла пацієнтів та їх розмірів, масажних методів, прийомів, режимів, а також достатнім для виконання всіх необхідних масажних операцій тої чи іншої зони тіла пацієнта, з яких складається той чи іншій масажний метод. Масажер або його елементи можуть бути виготовлені з неливарних матеріалів. Можливість виготовлення масажера з використанням інших технологій, ніж лиття, створює можливість його виготовлення з неливарних матеріалів, а також можливість виготовлення різних його елементів з різних матеріалів з використанням різних те хнологій у відповідності до його призначення, функції, а також технологічних та експлуатаційних умов. Наприклад, масажер може бути виконаний з деревини, оскільки, з одного боку, вона добре впливає на пацієнтів, більш придатна для масажу в комбінації з натиранням масажуваної зони корисними рідинами, наприклад, ароматними ефірними маслами, а з іншого - деревина добре піддається обробці на токарних верстатах. Опору та тримачі можна виготовляти з дешевих матеріалів, наприклад, з пластмаси, а робочі головки - з більш коштовних матеріалів, наприклад, міді, кобальту, що забезпечує додатковий ефект - електрофорез. Суть винаходу пояснюється кресленнями, де на фіг. 1 зображено масажер з основою піраміди у формі рівнобокої трапеції, на малій основі якої розташовані робочі головки однакового меншого діаметра, а на великій - робочі головки однакового більшого діаметра, вид зверху; на фіг. 2 - те ж, вид збоку в розрізі по А-А; на фіг. 3 - масажер з різни 3 43144 ми за геометричною формою головками, вид зверху; на фіг. 4 - тримач з комплектом нагвинчуваних на його кінці сферичних головок з різними діаметрами, вид збоку в розрізі; на фіг. 5 - тримач з комплектом нагвинчуваних на його кінці еліпсоїдних головок з різними розмірами та розташуванням великих вісей уздовж вісі тримача, вид збоку в розрізі; на фіг. 6 - тримач з комплектом нагвинчуваних на його кінці еліпсоїдних головок з різними розмірами та розташуванням великих вісей перпендикулярно вісі тримача, вид збоку в розрізі; на фіг. 7 тримач з нагвинчуваними на його кінці конусною та пірамідальною головкою, вид збоку в розрізі; на фіг. 8 - вид з вершини пірамідальної головкифіг. 7; на фіг. 9 - головка з насічками на поверхні; на фіг. 10 - головка з гвинтовою втулкою для під'єднання до тримача, у розрізі. Масажер (фіг. 1, 2) виконаний у вигляді чотирьох сферичних робочих головок 1, 2, 3, 4, розміщених на кінцях чотирьох довгасти х тримачів 5, 6, 7, 8, з'єднаних між собою протилежними кінцями у сферичній натискній опорі 9. Тримачі 5-8 розташовані по зображених штриховими лініями ребрах 10, 11, 12, 13 уявної піраміди, по кутах більшої основи якої розміщені центри сферичних робочих головок 1-4. Менша основа піраміди (не показана) розташована у тілі натискної опори 9. Більша основа піраміди має форму трапеції, причому на малій основі 14 трапеції розташовані робочі головки 1 і 2 однакового меншого діаметра, а на великій основі 15 - робочі головки 3 та 4 однакового більшого діаметра. Масажер виконаний збірним з дубової деревини з рознімним з'єднанням тримачів 5-8 з натискною опорою 9 і з рознімним з'єднанням головок 1-4 з тримачами 5-8. Для цього в опорі 9 і головках 1-4 висвердлені отвори, в які з натягом встановлені відповідні кінці тримачів 5-8 (фіг. 2). Елементи масажера, тобто натискна опора 9, тримачі 5-8 і робочі головки 1-4 виготовлені на токарних верстатах. Основні розміри елементів масажера такі: діаметр натискної опори - 50 мм, діаметр головок 1 і 2 - 24 мм, діаметр головок 3 та 4 - 28 мм, мала основа 14 трапеції - 70 мм, велика основа 15 трапеції - 80 мм, висота трапеції-105 мм. Масажер працює таким чином. Охоплюють натискну опору 9 долонею таким чином, щоб частина верхньої поверхні опори 9 була притиснута до поверхні долоні, один з тримачів був розміщений між вказівним і середнім пальцями, а другий - між середнім і безіменним. Вибирають відповідні рефлекторні точки й зони та здійснюють їх масаж, дозуючи по силі та інтенсивності дію на них однією, двома або чотирма робочими головками. Головки 1-4 поодинці використовують для масажу та самомасажу біологічно активних точок і м'язових груп, розташованих у тр удно приступних місцях (наприклад, міжреберних м'язів, м'язів кисті та стопи), дрібних суглобів р ук і ніг, місць больових точок при невралгіях, місць потовщень на шкірі та підшкірної клітковині та взагалі тих зон тіла, де є будь-які паталогічні відкладення. Головка переміщує шкіру, що знаходиться під нею, углиб тканини. Для цього встановлюють масажер таким чином, щоб один з тримачів 5-8 був розташований перпендикулярно або похило до поверхні масажуваної зони тіла, та створюють на масажер максимально можливий тиск, коливаючи головку, повертаючи її довкола її вісі або надаючи масажеру зворотнопоступальні рухи. При цьому різко посилюється струм крові та подрібнення ескудатів, яки витискуються з мікросудин і струмом крові вимиваються до лімфатичних судин. Для створення максимального заглиблення в тканину тіла пацієнта (що особливо доцільно при масажі пацієнтів з розвиненим м'язовим шаром) використовують одну з головок 1 або 4, яка забезпечує мінімальну площу лобового контакту з тілом. Для створення менших величин заглиблення (що доцільно при масажі та самомасажі стегна, ікроніжної зони, гомілки, плеча) використовують головки 2 або 3. Головки 1-4 також використовують попарно (фіг. 1). Для масажу та самомасажу довгих м'язів і м'язових груп гомілки, стегна, передпліччя, плеча, дельтоподібних м'язів, навколохребетних м'язових груп у поздовжньому та поперечному напрямках спільно використовують головки 1 і 4 або головки 2 та 3. Спільне використання двох робочих головок можливе також при здійсненні сегментарного масажу хребетного стовпа та прилеглих м'язів. При цьому зворотно-поступальні переміщення головок 1 і 4 за стрілкою Б забезпечують рівномірне напруження сухожиль скелетних м'язів. Спільне використання головок 1 і 2 або 3 та 4 забезпечує нерівномірне напруження цих сухожиль. Корисним є також попарне використання головок зі зворотнопоступальними їх переміщеннями одна за одною: головок 1 і 4 у напрямку за стрілкою В, головок 2 та 3 у напрямку за стрілкою Г, головок 1 і 4 у напрямку за стрілкою Д та головок 3 та 4 у напрямку за стрілкою Ж. При цьому за кожний прохід масажера кожний пункт на траєкторії руху пари головок піддається масажу двічі. Масаж зі спільним використанням двох головок усуває електростатичну напругу в шкірі та підшкірній клітковині, що обумовлює зниження тонусу судин, відновлення відтоку тканинної рідини з клітин, поліпшення процесів дифузії через шкіру поживних лікувальних речовин. Спільне використання чотирьох головок дозволяє здійснювати масаж і самомасаж зон тіла, яки мають великі поверхні, тобто масаж та самомасаж широких м'язів і великих м'я зових груп, таких, як найширший м'яз спини, м'язи лопатки, великий та малий грудні м'язи, сіднична група м'язів, тазостегнові суглоби, волосиста частина голови. При цьому поряд з круговими рухами масажера можливі такі напрямки зворотно-поступальних рухів, що забезпечують різні масажні режими (фіг. 1): за стрілкою Б, за стрілкою К, за стрілкою Л і за стрілкою М. Таким чином, при використанні головок 1-4 поодинці масажер забезпечує два різних масажних режими відносно величин тиску на тіло пацієнта та, як наслідок, величин заглиблення головок у тіло пацієнта. Поряд з тим він забезпечує шість режимів попарного використання головок та чотири режими спільного використання чотирьох головок. Наприклад, при масажі навколохребетної зони тіла пацієнта та зони інервації пошкодженого нервового корінця при корекції хребта можливі такі режими. Спочатку для ослаблення болю при подальшому масажі створюють прогріваючий ефект з розтягненням зв'язочно-м'язового апарата хребта, 4 43144 для чого використовують головку 2 або 3. При цьому встановлюють тримач 6 або 7 перпендикулярно або похило тілу пацієнта з одного боку хребта та виконують зворотно-поступальні рухи масажером уздовж хребта, з потрібним зусиллям натискуючи на масажер, що викликає витискування з мікросудин лімфи та застійних елементів крові за рахунок механічної дії поряд з рефлекторною реакцією. Далі те ж саме здійснюють з протилежного боку хребта. Для створення більш сильного прогріваючого ефекту можна те ж саме здійснювати з використанням головки 1 або 4. Далі здійснюють зворотнопоступальні рухи двома головками разом, розміщуючи одну з головок по один бік хребта, а другу по протилежний, причому спочатку використовують головки 1-4, а потім головки 2-3. На заключній стадії використовують чотири головки, розміщуючи, наприклад, головки 1 і 2 з одного боку хребта, а головки 2 та 3 - з протилежного. Таким чином, масажер забезпечує виконання всіх необхідних операцій масажу навколохребтової зони, причому ці операції також забезпечують багатоплановий корисний рефлекторний вплив на вражені органи та системи організму. Для посилення результатів вищевказаних операцій доцільно додатково обробляти також інші рефлекторні зони тіла пацієнта. Крім того, масажер може бути використаний для лікування больових та інших синдромів захворювань, для чого вибірково обробляють майже всі поверхні тіла пацієнта. При загальному масажі спини його починають з легкого поглажування м'язів спини всіма чотирма робочими головками 1-4, що корисно впливає на обіг у них крові та лімфи, як у поверховно розташованих у шкірі венозних і лімфатичних судинах, так і в глибоких судинах, що йдуть по міжм'я зовій пухкій з'єднувальній тканині. Поглажування спини провадять відповідно до розташування м'язів спини, уздовж хребта по м'язам, що його підтримують, та в боки від хребта по трапецієподібному та широкому спинним м'язам у напрямку зверху вниз, від шийних хребців до пахових м'язів і в зворотному напрямку. Головки 1 і 2 по один бік остистих паростків і головки 4 і 3 по інший бік зі щільним приляганням до них переміщують уверх і вниз по довгим спинним м'язам, що викликає один струм лімфи до підключичних залозів, а другий - до пахових. Масажер може бути виконаний з іншими розмірами його елементів, наприклад, для використання його при масажі дітей зменшують відстані між головками та їх діаметр. Всі головки можуть бути виконані з різними діаметрами, що збільшує діапазон режимів поодиничного використання головок і забезпечує специфічний режим при кругових переміщеннях масажера з використанням чотирьох головок разом, оскільки при цьому кожний пункт масажуваної зони послідовно зазнає різні за параметрами дії збоку різних головок. Але такий масажер виключає режими з рівномірним напруженням сухожиль скелетних м'язів. Масажер може бути також виконаний з інших міцних видів дерев, або металічним, наприклад, мідним, або з металічними головками, що додатково забезпечує електрофорез. Крім того, масажер може бути виготовлений цільним шляхом лиття з пластмаси або металів. Масажер (фіг. 3) виконаний з еліпсоїдними робочими головками 16, 17, 18 і сферичною головкою 19, причому головки 16-18 виконані з однаковими розмірами, тобто великими 20 та малими 21 вісями, проте великі вісі 20 головок 16 і 17 розташовані уздовж вісей тримачів 22 та 23, а велика вісь головки 18 - перпендикулярно вісі тримача 24. Діаметр головки 19 менший, ніж велика вісь 20 головок 16-18, але більший, ніж мала вісь 21. Масажер працює таким чином. При масажі з використанням головок 16-19 поодинці найбільше заглиблення у тканину тіла пацієнта забезпечують головки 16 і 17, а максимальне - головка 18. Паралельне зворотно-поступальне переміщення головок 16 і 17, наприклад, з розташуванням головки 16 по один бік хребта, а головки 17 - по інший забезпечує симетричний вплив на навколохребетні зони, а спільне використання інших комбінацій головок в парі - несиметричний. При кругових руха х масажера всі чотири головки діють на тканину тіла з різною інтенсивністю завдяки різній площі лобового контакту головок з тканиною тіла, крім того площі лобового контакту еліпсоїдних головок 16, 17, 18 з тканиною тіла змінюється в залежності від кута між напрямком руху масажера та великою віссю головки. Кожний з тримачів 25 (фіг. 4) масажера або щонайменш один з них виконаний із зовнішньою різзю 26 на кінці, протилежним сферичній робочій головці 27, яка виконана з отвором 28 з унутрішньою різзю 29. На кожний з тримачів 25 можна встановлювати одну зі сферичних головок 27, 30 або 31, кожна з яких має отвір 28 з різзю 29, розміри яких однакові з розмірами отвору та різі в головці 27. При цьому головки 27, 30 і 31 мають різні діаметри. На тримач 25 (фіг. 5) можна також встановлювати одну з еліпсоїдних головок 32, 33 або 34, кожна з яких має отвір 28 з різзю 29, розміри яких однакові з розмірами отвору та різі в головці 27. При цьому головки 32, 33 і 34 мають різні розміри великої 35 і малої 36 вісей. Великі вісі 35 головок 32, 33 і 34 розташовані уздовж вісі тримача 25. Поряд з тим, на тримач 25 (фіг. 6) можна встановлювати одну з еліпсоїдних головок 37, 38 або 39, кожна з яких має отвір 28 з різзю 29, розміри яких однакові з розмірами отвору та різі в головці 27. При цьому головки 37, 38 і 39 мають різні розміри великої 35 і малої 36 вісей. Великі вісі головок 37, 38 і 39 розташовані перпендикулярно вісі тримача 25. Масажер оснащений комплектом вищевказаних взаємозамінних робочих головок, причому доцільно мати кожну з цих головок у дво х екземплярах, щоб здійснювати масажний режим з паралельним зворотно-поступальним переміщенням двох однакових головок, наприклад, з розміщенням однієї з головок по один бік хребта, а другої - по інший. Комплект взаємозамінних головок доповнений двома однаковими головками 40 у формі конусів (фіг. 7) або двома однаковими головками 41 у формі пірамід (фіг. 7, 8) із закругленими вершинами, а також двома однаковими сферичними головками 42 (фіг. 9) із шорсткою поверхнею, наприклад, у вигляді прямокутних або ромбоподібних насічок. 5 43144 Конусні 40 або пірамідальні 41 головки забезпечують можливість максимального заглиблення у тканину масажуваної зони тіла пацієнта, що може бути необхідним для інтенсифікації масажу дрібних суглобів рук і ніг, місць больових точок при невралгіях, місць потовщень на шкірі та підшкірної клітковини та взагалі тих зон тіла, де є будь-які паталогічні відкладення. Головки 42 із шорсткою поверхнею обумовлюють значний коефіцієнт тертя між ними та масажуваною зоною тіла, що викликає сильне розтягування шкіри та м'язів при проході головок 42, утворюючи перед ними складки, що значно інтенсифікує масажний ефект. Крім того, ці головки використовують зі зменшеними зусиллями на масажер без заглиблення у тканину тіла, головним чином для обробки верхніх шарів шкіри, наприклад, для прискорення її обновлення. Тільки-но описаний масажер з комплектом різних головок характеризується максимальною уні версальністю відносно різних зон тіла пацієнтів та їх розмірів, масажних методів, а також достатністю одного масажера для виконання всіх необхідних масажних операцій тої чи іншої зони тіла пацієнта, з яких складається той чи іншій масажний метод. Для дерев'яних головок (фіг. 10) доцільно в отвір 43 запресовувати металічну або пластмасову втулку 44 з унутрішньою різзю, при цьому тримач має бути також металічним або пластмасовим. Комплект робочих головок з різними розмірами, геометричними формами, матеріалами та параметрами поверхонь обумовлює можливість забезпечення різних параметрів впливу головок на тканину масажуваної зони (величин тиску головками на тканину площей поверхонь контакту тканини з головками), що обумовлює різні реакції тканини на дію різних головок, які включають різні форми та величини деформації тканини у місцях її контакту з головками та різні величини напружень у тканині. Фіг. 1 6 43144 Фіг. 2 Фіг. 3 7 43144 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 Фіг. 9 8 Фіг. 10 43144 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 9
