Детонатор з затримкою (варіанти) та ударостійкий електронний схемний вузол (варіанти)

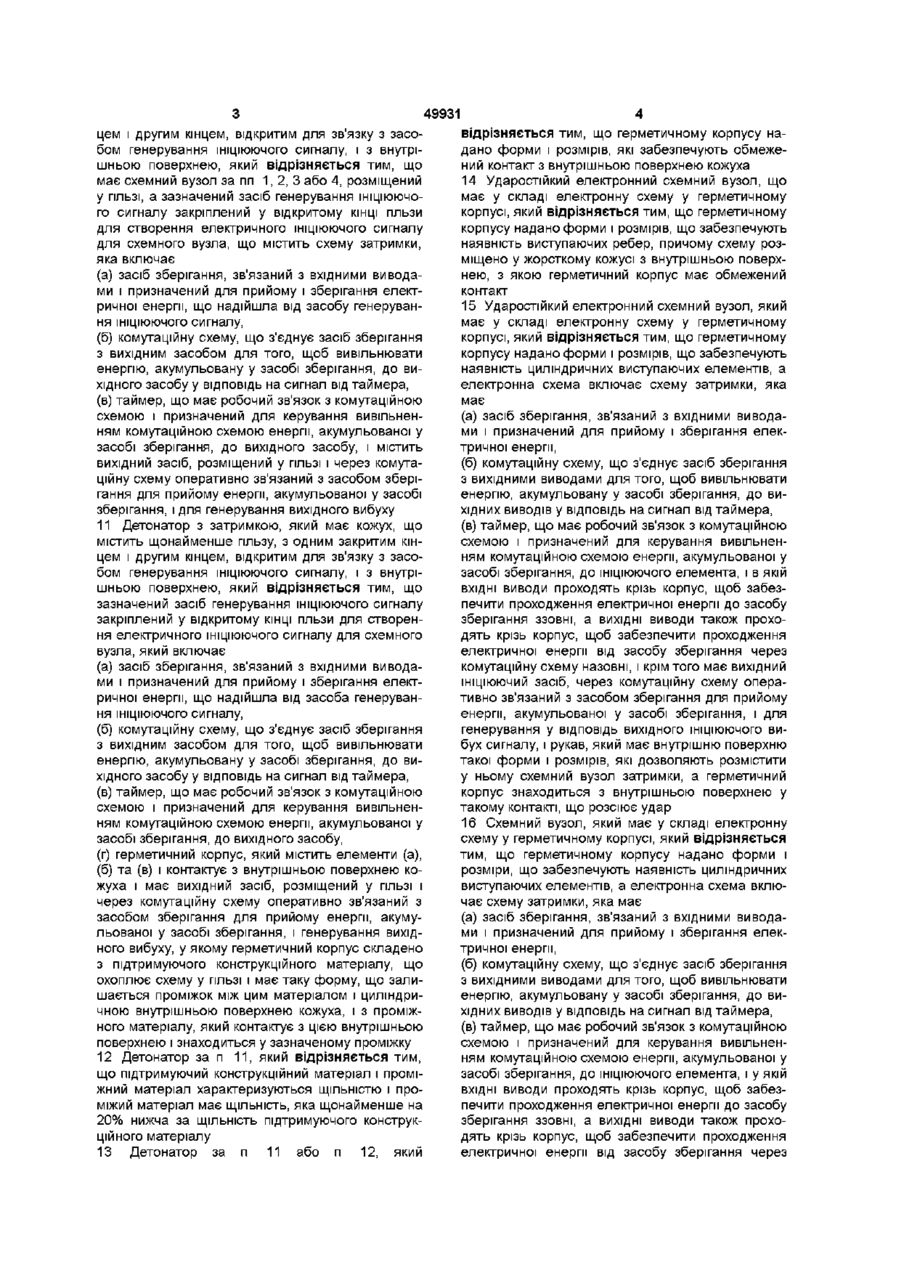

1 Ударостійкий електронний схемний вузол, який має у складі жорсткий кожух з внутрішньою поверхнею і електронну схему у герметичному корпусі усередині цього кожуха, який відрізняється тим, що герметичний корпус виготовлено заливкою навколо схеми і надано форми і розмірів, що забезпечують йому обмежений контакт з внутрішньою поверхнею кожуха 2 Схемний вузол за п 1, який відрізняється тим, що кожух має циліндричну внутрішню поверхню, а литий герметичний корпус має багатокутну форму, що забезпечує обмежений контакт з внутрішньою поверхнею кожуха 3 Схемний вузол за п 1, який відрізняється тим, що кожух має внутрішню поверхню, а литий герметичний корпус має зовнішню поверхню з сукупністю опор, які виступають над зовнішньою поверхнею герметичного корпуса і створюють обмежений контакт з внутрішньою поверхнею 4 Схемний вузол за п 1, який відрізняється тим, що кожух має циліндричну внутрішню поверхню, а литий герметичний корпус має поверхню з повздовжніми ребрами, які створюють обмежений контакт з внутрішньою поверхнею 5 Ударостійкий електронний схемний вузол, який у кожусі з циліндричною внутрішньою поверхнею містить електронну схему, розміщену у герметичному корпусі, який відрізняється тим, що герметичний корпус складений з підтримуючого конструкційного матеріалу, що охоплює схему і має таку форму, що залишає проміжок між цим матеріалом і циліндричною внутрішньою поверхнею кожуха, і з проміжного матеріалу, який контактує з цією внут рішньою поверхнею і знаходиться у проміжку між підтримуючим конструкційним матеріалом і циліндричною внутрішньою поверхнею кожуха, причому проміжний матеріал має ЩІЛЬНІСТЬ, щонайменше на 20% нижчу за ЩІЛЬНІСТЬ підтримуючого конструкційного матеріалу 6 Схемний вузол за п 1 або 5, який відрізняється тим, що електронна схема включає схему затримки, яка має (а) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, (б) комутаційну схему, що з'єднує засіб зберігання з вихідними виводами для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідних виводів у ВІДПОВІДЬ на сигнал від таймера, (в) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до ІНІЦІЮЮЧОГО елемента, і у якій ВХІДНІ виводи проходять крізь корпус, щоб забезпечити проходження електричної енергії до засобу О зберігання ззовні, а ВИХІДНІ ВИВОДИ також прохо дять крізь корпус, щоб забезпечити проходження електричної енергії від засобу зберігання через комутаційну схему назовні 7 Схемний вузол за п 6, який відрізняється тим, що разом з ЗОВНІШНІМ засобом ініціювання, оперативно пов'язаним з засобом зберігання для приймання через комутаційну схему енергії, акумульованої у засобі зберігання, і для генерування ІНІЦІЮЮЧОГО вибух сигналу у ВІДПОВІДЬ на його сиг нал, кожух виконано у вигляді рукава з внутрішньою поверхнею, що розміром і формою дозволяє розмістити у ньому схему затримки 8 Схемний вузол за п 7, який відрізняється тим, що має модуль перетворювача, який включає бушшг таких форми і розмірів, які забезпечують контакт з рукавом, п'єзоелектричний перетворювач у цьому бушінгу і пару провідників від перетворювача, з'єднаних з вхідними виводами схеми 9 Схемний вузол за п 5, який відрізняється тим, що кожух має циліндричну внутрішню поверхню, а герметичний корпус має циліндричні виступаючі елементи 10 Детонатор з затримкою, який має кожух, що містить щонайменше гільзу з одним закритим кін со 49931 цем і другим кінцем, відкритим для звязку з засобом генерування ІНІЦІЮЮЧОГО сигналу, і з внутрішньою поверхнею, який відрізняється тим, що має схемний вузол за пп 1, 2, 3 або 4, розміщений у ГІЛЬЗІ, а зазначений засіб генерування ІНІЦІЮЮЧОГО сигналу закріплений у відкритому КІНЦІ ГІЛЬЗИ для створення електричного ІНІЦІЮЮЧОГО сигналу для схемного вузла, що містить схему затримки, яка включає (а) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, що надійшла від засобу генерування ІНІЦІЮЮЧОГО сигналу, (б) комутаційну схему, що з'єднує засіб зберігання з вихідним засобом для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідного засобу у ВІДПОВІДЬ на сигнал від таймера, (в) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до вихідного засобу, і містить вихідний засіб, розміщений у ГІЛЬЗІ І через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі зберігання, і для генерування вихідного вибуху 11 Детонатор з затримкою, який має кожух, що містить щонайменше гільзу, з одним закритим кінцем і другим кінцем, відкритим для зв'язку з засобом генерування ІНІЦІЮЮЧОГО сигналу, і з внутрішньою поверхнею, який відрізняється тим, що зазначений засіб генерування ІНІЦІЮЮЧОГО сигналу закріплений у відкритому КІНЦІ ГІЛЬЗИ ДЛЯ створення електричного ІНІЦІЮЮЧОГО сигналу для схемного вузла, який включає (а) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, що надійшла від засоба генерування ІНІЦІЮЮЧОГО сигналу, (б) комутаційну схему, що з'єднує засіб зберігання з вихідним засобом для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідного засобу у ВІДПОВІДЬ на сигнал від таймера, (в) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до вихідного засобу, (г) герметичний корпус, який містить елементи (а), (б) та (в) і контактує з внутрішньою поверхнею кожуха і має вихідний засіб, розміщений у ГІЛЬЗІ І через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі зберігання, і генерування вихідного вибуху, у якому герметичний корпус складено з підтримуючого конструкційного матеріалу, що охоплює схему у ГІЛЬЗІ і має таку форму, що залишається проміжок між цим матеріалом і циліндричною внутрішньою поверхнею кожуха, і з проміжного матеріалу, який контактує з цією внутрішньою поверхнею і знаходиться у зазначеному проміжку 12 Детонатор за п 11, який відрізняється тим, що підтримуючий конструкційний матеріал і проміжний матеріал характеризуються ЩІЛЬНІСТЮ І проміжий матеріал має ЩІЛЬНІСТЬ, яка щонайменше на 20% нижча за ЩІЛЬНІСТЬ підтримуючого конструкційного матеріалу 13 Детонатор за п 11 або п 12, який відрізняється тим, що герметичному корпусу надано форми і розмірів, які забезпечують обмежений контакт з внутрішньою поверхнею кожуха 14 Ударостійкий електронний схемний вузол, що має у складі електронну схему у герметичному корпусі, який відрізняється тим, що герметичному корпусу надано форми і розмірів, що забезпечують наявність виступаючих ребер, причому схему розміщено у жорсткому кожусі з внутрішньою поверхнею, з якою герметичний корпус має обмежений контакт 15 Ударостійкий електронний схемний вузол, який має у складі електронну схему у герметичному корпусі, який відрізняється тим, що герметичному корпусу надано форми і розмірів, що забезпечують наявність циліндричних виступаючих елементів, а електронна схема включає схему затримки, яка має (а) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, (б) комутаційну схему, що з'єднує засіб зберігання з вихідними виводами для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідних виводів у ВІДПОВІДЬ на сигнал від таймера, (в) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до ІНІЦІЮЮЧОГО елемента, і в якій ВХІДНІ виводи проходять крізь корпус, щоб забезпечити проходження електричної енергії до засобу зберігання ззовні, а ВИХІДНІ ВИВОДИ також проходять крізь корпус, щоб забезпечити проходження електричної енергії від засобу зберігання через комутаційну схему назовні, і крім того має вихідний ІНІЦІЮЮЧИЙ засіб, через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі зберігання, і для генерування у ВІДПОВІДЬ ВИХІДНОГО ІНІЦІЮЮЧОГО ви бух сигналу, і рукав, який має внутрішню поверхню такої форми і розмірів, які дозволяють розмістити у ньому схемний вузол затримки, а герметичний корпус знаходиться з внутрішньою поверхнею у такому контакті, що розсіює удар 16 Схемний вузол, який має у складі електронну схему у герметичному корпусі, який відрізняється тим, що герметичному корпусу надано форми і розміри, що забезпечують наявність циліндричних виступаючих елементів, а електронна схема включає схему затримки, яка має (а) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, (б) комутаційну схему, що з'єднує засіб зберігання з вихідними виводамидля того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідних виводів у ВІДПОВІДЬ на сигнал від таймера, (в) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до ІНІЦІЮЮЧОГО елемента, і у якій ВХІДНІ виводи проходять крізь корпус, щоб забезпечити проходження електричної енергії до засобу зберігання ззовні, а ВИХІДНІ ВИВОДИ також проходять крізь корпус, щоб забезпечити проходження електричної енергії від засобу зберігання через 49931 комутаційну схему назовні, а герметичний корпус складено з підтримуючого конструкційного матеріалу і проміжного матеріалу, причому проміжний матеріал має ЩІЛЬНІСТЬ, яка щонайменше на 20% нижча за ЩІЛЬНІСТЬ підтримуючого конструкційного матеріалу 17 Детонатор з затримкою, який має кожух, який містить щонайменше гільзу з одним закритим кінцем і другим кінцем, відкритим для зв'язку з засобом генерування ІНІЦІЮЮЧОГО сигналу, і з внутрішньою поверхнею, який відрізняється тим, що має схемний вузол за п 5, розміщений у ГІЛЬЗІ, а зазначений засіб генерування ІНІЦІЮЮЧОГО сигналу закріплений у відкритому КІНЦІ ГІЛЬЗИ ДЛЯ створення електричного ІНІЦІЮЮЧОГО сигналу для схемного вузла, що містить схему затримки, яка включає (а) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, що надійшла від засобу генерування ІНІЦІЮЮЧОГО сигналу, Винахід стосується шкапсульованих електронних схем, зокрема, ударостійких електронних вузлів, що використовуються у компонентах вибухових пристроїв Існують електронні схеми відліку часу, призначені для запалювання детонаторів після затримки, визначеної електронними засобами Період затримки виміряють з моменту прийому ІНІЦІЮЮЧОГО сигналу, який може забезпечити живленням електронну схему У патенті США 5 133 257 від 28 071992 описано систему запалювання, яка містить п'єзоелектронній перетворювач, який може бути розташований поблизу відгалуження детонаційного шнура Детонація шнура створює ударну хвилю, яка діє на п'єзоелектронній перетворювач, який генерує електричний імпульс Електрична енергія від перетворювача акумулюється у конденсаторі, який забезпечує таймер енергією Після зумовленої затримки таймер дозволяє залишку збереженої енергії запалити запалюючу головку детонатора Ця головка ІНІЦІЮЄ вибухівку, яка створює вихідний вибух детонатора Електронні таймери можна також використати для ініціювання мостових елементів, наприклад, напівпровідникового моста, як це описано, наприклад, у патенті США 4 708 060 від 24 11 1987, або вольфрамового моста, описаного у патенті США 4 976 200 від 1112 1990 Інші електронні схеми затримки описано у патентах США 5 173 569 від 22 12 1S92, 5 377 592 від 3 01 1995 і 5 435 248 від 25 07 1995 У патентах передбачено розміщення електронної схеми у пластмасових пакунках, корпусах або герметичній заливці (див патенти США 5 133 257, кол 2, рядки 42-50, 5 173 569, кол 3, рядки 32-35, 5 377 592, кол 9, рядки 30-33) Задачею цих винаходів був захист електронних компонентів і мінімізація можливості детонації або пошкодження механічним ударом У цих патентах не описано конструкції або матеріали Відомий також пат США 5 435 248, в якому електроний схемний вузол має жорский кожух с (б) комутаційну схему, що з'єднує засіб зберігання з вихідним засобом для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідного засобу у ВІДПОВІДЬ на сигнал від таймера, (в) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до вихідного засобу і вихідний засіб, розміщений у ГІЛЬЗІ І через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі зберігання, і генерування у ВІДПОВІДЬ ВИХІДНОГО вибуху 18 Детонатор за п 17, який відрізняється тим, що герметичному корпусу надано форми і розмірів, які забезпечують обмежений контакт з внутрішньою поверхнею кожуха 19 Детонатор за п 18, який відрізняється тим, що герметичному корпусу надано форми і розмірів, що забезпечують наявність циліндричних виступаючих елементів внутрішньою поверхнею і електронну схему у герметичному корпусі усередені цього кожуха Однак така конструкція електронного схемного вузла не забезпечує достатнього захисту електронної схеми, оскільки уся зовнішня поверхня корпусу з електронною схемою має контакт з внутрішньою поверхнею кожуха Таким чином механічний струс, який сприймається кожухом передається корпусу з електронною схемою, що може привести до її пошкодження або небажаної детонації У пат США 4 869 170 описаний детонатор, який має корпус з гільзою з одним закритим кінцем і другим кінцем, відкритим для звязку з засобом генерування ІНІЦЮЮЧОГО сигналу У ГІЛЬЗІ встановлений електронний вузол Однак така конструкція детонатору не забезпечує достатнього захисту електронної схеми від пошкоджень або небажаної детонації у результаті механічного впливу на поверхню корпусу Задачею винаходу є створення такого електронного схемного вузла, в якому використовуються конструкційні елементи, які дозволяють зменшити контакт корпуса з електронною схемою з внутрішньою поверхнею кожуха і тим самим запобігти пошкодженню електронної схеми або небажаної детонації Поставлена задача вирішується тим, що у електронному схемному вузлі, який має у складі жорсткий кожух з внутрішньою поверхнею і електронну схему у герметичному корпусі усередині цього кожуха, згідно з винаходом, герметичний корпус виготовлено заливкою навколо схеми і надано форми і розмірів, що забезпечують йому обмежений контакт з внутрішньою поверхнею кожуха Рекомендовано, щоб кожух мав циліндричну внутрішню поверхню, а литий герметичний корпус мав багатокутну форму, що забезпечує обмежений контакт з внутрішньою поверхнею кожуха Пропонується, щоб кожух мав внутрішню поверхню, а литий герметичний корпус мав зовнішню 49931 поверхню з сукупністю опор, які виступають над зовнішньою поверхнею герметичного корпуса і створюють обмежений контакт з внутрішньою поверхнею Доцільно, щоб кожух мав циліндричну внутрішню поверхню, а литий герметичний корпус мав поверхню з повздовжніми ребрами, які створюють обмежений контакт з внутрішньою поверхнею Поставлена задача вирішується також тим, що у електронного схемного вузла, який у кожусі з циліндричною внутрішньою поверхнею містить електронну схему, розміщену у герметичному корпусі, згідно з винаходом, герметичний корпус складений з підтримуючого конструкційного матеріалу, що охоплює схему і має таку форму, що залишає проміжок між цим матеріалом і циліндричною внутрішньою поверхнею кожуха, і з розв'язуючого матеріалу, який контактує з цією внутрішньою поверхнею і знаходиться у проміжку між підтримуючим конструкційним матеріалом і циліндричною внутрішньою поверхнею кожуха, причому розв'язуючий матеріал має ЩІЛЬНІСТЬ, щонайменше на 20% нижчу за ЩІЛЬНІСТЬ підтримуючого конструкційного матеріалу Рекомендовано, щоб електронна схема включала схему затримки, яка має (і) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, (м) комутаційну схему, що з'єднує засіб зберігання з вихідними виводами для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідних виводів у ВІДПОВІДЬ на сигнал від таймера, (їм) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до ІНІЦІЮЮЧОГО елемента, і у якій ВХІДНІ виводи проходять крізь корпус, щоб забезпечити проходження електричної енергії до засоба зберігання з назовні, а ВИХІДНІ ВИВОДИ також проходять крізь корпус, щоб забезпечити проходження електричної енергії від засоба зберігання через комутаційну схему назовні Бажано, щоб разом з ЗОВНІШНІМИ засобами ініціювання, оперативно пов'язаних з засобом зберігання для прийому через комутаційну схему енергії, акумульованої у засобі зберігання, і для генерування у ВІДПОВІДЬ ЗОВНІШНЬОГО ІНІЦІЮЮЧОГО вибух сигналу, и тим, що кожух може бути рукавом, який має внутрішню поверхню з розмірами і формою, що дозволяють розмістити у ньому схему затримки Доцільно, щоб схемний вузол мав модуль перетворювача, який включає бушінг форми і розмірів, забезпечуючих контакт з рукавом, п'єзоелектричний перетворювач у цьому бушінгу і пару провідників від перетворювача, з'єднаних з вхідними виводами схеми Задачею винаходу є також створення такого детонатору, в якому використовуються такі конструкційні елементи, які забезпечують надійний захист електронної схеми від и пошкодження чи небажаної детонації Поставлена задача вирішується тим, що детонатор з затримкою, який має у складі 8 - кожух, який містить щонайменше гільзу, з одним закритим кінцем і другим кінцем, відкритим для зв'язку з засобом генерування ІНІЦІЮЮЧОГО сигналу, і з внутрішньою поверхнею, згідно з винаходом, має схемний вузол за п п 1,2,3 або 4, розміщений у ГІЛЬЗІ, а зазначений засіб генерування ІНІЦІЮЮЧОГО сигналу, закріплений у відкритому КІНЦІ ГІЛЬЗИ для створення електричного ІНІЦІЮЮЧОГО сигналу для схемного вузла, що містить схему затримки, яка включає (і) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, що надійшла від засобу генерування ІНІЦІЮЮЧОГО сигналу, (м) комутаційну схему, що з'єднує засіб зберігання з вихідним засобом для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідного засобу у ВІДПОВІДЬ на сигнал від таймера, (їм) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до вихідного засобу і вихідний засіб, розміщений у ГІЛЬЗІ І через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі зберігання, і для генерування вихідного вибуху Поставлена задача вирішується також тим, що у детонаторі з затримкою, який має у складі - кожух, який містить щонайменше гільзу, з одним закритим кінцем і другим кінцем, відкритим для зв'язку з засобом генерування ІНІЦІЮЮЧОГО сигналу, і з внутрішньою поверхнею, згідно з винаходом, - зазначений засіб генерування ІНІЦІЮЮЧОГО сигналу, закріплений у відкритому КІНЦІ ГІЛЬЗИ ДЛЯ створення електричного ІНІЦІЮЮЧОГО сигналу для схемного вузла, який включає (і) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, що надійшла від засобу генерування ІНІЦІЮЮЧОГО сигналу, (м) комутаційну схему, що з'єднує засіб зберігання з вихідним засобом для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідного засоба у ВІДПОВІДЬ на сигнал від таймера, (їм) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до вихідного засоба, (iv) герметичний корпус, який містить елементи (і), (М) та (їм) І контактує з внутрішньою поверхнею кожуха і - вихідний засіб, розміщений у ГІЛЬЗІ І через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі зберігання, і генерування вихідного вибуху, у якому герметичний корпус складено з підтримуючого конструкційного матеріалу, що охоплює схему у ГІЛЬЗІ і має таку форму, що залишає проміжок між цим матеріалом і циліндричною внутрішньою поверхнею кожуха, і з розв'язуючого матеріалу, який контактує з цією внутрішньою поверхнею і знаходиться у зазначеному проміжку Рекомендовано, щоб підтримуючий конструкційний матеріал і розв'язуючий матеріал характеризувалися ЩІЛЬНІСТЮ і розв'язуючий матеріал мав 49931 ЩІЛЬНІСТЬ, щонайменше на 20% нижчу за ЩІЛЬНІСТЬ підтримуючого конструкційного матеріалу Доцільно, щоб герметичному корпусу було надано форми і розмірів, що забезпечують обмежений контакт з внутрішньою поверхнею кожуха Бажано, щоб у схемному вузлі герметичному корпусу було надано форми і розмірів, що забезпечують наявність циліндричних виступаючих елементів Поставлена задача вирішується також тим, що у електронному схемному вузлу, що має у складі електронну схему у герметичному корпусі, згідно з винаходом, герметичному корпусу було надано форми і розмірів, що забезпечують наявність виступаючих ребер, причому схему розміщено у жорсткому кожусі з внутрішньою поверхнею, з якою герметичний корпус має обмежений контакт Пропонується, щоб схемний вузол мав у складі електронну схему у герметичному корпусі, якому надано форми і розмірів, що забезпечують наявність циліндричних виступаючих елементів, а електронна схема включає схему затримки, яка має (і) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, (м) комутаційну схему, що з'єднує засіб зберігання з вихідними виводами для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідних виводів у ВІДПОВІДЬ на сигнал від таймера, (їм) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до ІНІЦІЮЮЧОГО елемента, і у якій ВХІДНІ виводи проходять крізь корпус, щоб забезпечити проходження електричної енергії до засобу зберігання з назовні, а ВИХІДНІ ВИВОДИ також проходять крізь корпус, щоб забезпечити проходження електричної енергії від засобу зберігання через комутаційну схему назовні, і, крім того, мав - вихідний ІНІЦІЮЮЧИЙ засіб, через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі збері 10 (їм) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до ІНІЦІЮЮЧОГО елемента, і у якій ВХІДНІ виводи проходять крізь корпус, щоб забезпечити проходження електричної енергії до засоба зберігання з назовні, а ВИХІДНІ ВИВОДИ також проходять крізь корпус, щоб забезпечити проходження електричної енергії від засоба зберігання через комутаційну схему назовні, а герметичний корпус складено з підтримуючого конструкційного матеріалу і розв'язуючого матеріалу, причому розв'язуючий матеріал має ЩІЛЬНІСТЬ, щонайменше на 20% нижчу за ЩІЛЬНІСТЬ підтримуючого конструкційного матеріалу Поставлена задача вирішується також тим, що у детонатор з затримкою, який має у складі - кожух, який містить щонайменше гільзу, з одним закритим кінцем і другим кінцем, відкритим для зв'язку з засобом генерування ІНІЦІЮЮЧОГО сигналу, і з внутрішньою поверхнею, згідно з винаходом, має схемний вузол за п 5, розміщений у ГІЛЬЗІ, а зазначений засіб генерування ІНІЦІЮЮЧОГО сигналу, закріплений у відкритому КІНЦІ ГІЛЬЗИ ДЛЯ створення електричного ІНІЦІЮЮЧОГО сигналу для схемного вузла, що містить схему затримки, яка включає (і) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, що надійшла від засоба генерування ІНІЦІЮЮЧОГО сигналу, (м) комутаційну схему, що з'єднує засіб зберігання з вихідним засобом для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідного засоба у ВІДПОВІДЬ на сигнал від таймера, (їм) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до вихідного засоба і - вихідний засіб, розміщений у ГІЛЬЗІ І через комутаційну схему оперативно зв'язаний з засобом зберігання для прийому енергії, акумульованої у засобі зберігання, і генерування у ВІДПОВІДЬ ВИХІД гання, і для генерування у ВІДПОВІДЬ ВИХІДНОГО ІНІ НОГО вибуху ЦІЮЮЧОГО вибух сигналу, і - рукав, який має внутрішню поверхню формі і розмірів, що дозволяє розмістити у ньому схемний вузол затримки, а герметичний корпус знаходиться з внутрішньою поверхнею у такому контакті, що розсіює удар Поставлена задача вирішується тим, що у схемного вузла, який має у складі електронну схему у герметичному корпусі, згідно з винаходом, герметичному корпусу надано форми і розмірів, що забезпечують наявність циліндричних виступаючих елементів, а електронна схема включає схему затримки, яка має (і) засіб зберігання, зв'язаний з вхідними виводами і призначений для прийому і зберігання електричної енергії, (м) комутаційну схему, що з'єднує засіб зберігання з вихідними виводами для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, до вихідних виводів у ВІДПОВІДЬ на сигнал від таймера, Рекомендовано, щоб герметичному корпусу було надано форми і розмірів, що забезпечують обмежений контакт з внутрішньою поверхнею кожуха Доцільно, щоб кожух мав циліндричну внутрішню поверхню, а герметичний корпус має циліндричні виступаючі елементи Згідно З бажаним втіленням винаходу електронна схема може містити схему затримки, яка включає (і) засіб зберігання з вхідними виводами для прийому і зберігання електричної енергії, (м) комутаційну схему, що з'єднує засіб зберігання з вихідними виводами для того, щоб вивільнювати енергію, акумульовану у засобі зберігання, у ВІДПОВІДЬ на сигнал від таймера, (мі) таймер, що має робочий зв'язок з комутаційною схемою і призначений для керування вивільненням комутаційною схемою енергії, акумульованої у засобі зберігання, до вихідних виводів ВХІДНІ ВИВОДИ проходять крізь корпус, щоб забезпечити проходження електричної енергії до засоба зберігання з назовні ВИХІДНІ 49931 12 11 виводи також проходять крізь корпус, щоб забезілюструє циліндричні опори у контакті з кожухом печити проходження електричної енергії від засоФіг 4 - аксонометричний вигляд часткового ба зберігання через комутаційну схему назовні поперечного перетину вузла ініціювання затримки перетворення, який містить електронний модуль і Можуть також бути присутніми ЗОВНІШНІ засоби рукав фіг 2В разом з модулем перетворювача ініціювання, оперативно пов'язані через комутаційну схему з засобом зберігання для прийому Фіг 5А - подібна до фіг 4, але для іншого втічерез цю схему енергії, акумульованої у засобі лення винаходу зберігання і для генерування у ВІДПОВІДЬ ЗОВНІШФіг 5Б - вигляд по лінії 5В-5В часткового поНЬОГО ІНІЦІЮЮЧОГО вибух сигналу Може бути присуперечного перетину вузла ініціювання затримки тнім рукав, який має внутрішню поверхню з розміперетворення фіг 5А рами і формою, що дозволяють розмістити у Фіг 6А - схематичний вигляд часткового попеньому схему затримки Корпус входить у рукав і речного перетину детонатора з затримкою, який має з його внутрішньою поверхнею контакт, що містить електронну схему у герметичному корпусі розсіює удар згідно з одним з втілень винаходу Винахід передбачає також наявність пристроя Фіг 6Б - збільшеній вигляд ізолюючої чашки і ініціювання перетворювача, який має схемний вубустерного заряду детонатора фіг 6А зол, рукав і вихідний ІНІЦІЮЮЧИЙ засіб, описаний Винахід стосується захисного герметичного вище, у сполученні з модулем перетворювача, корпуса для електронної схеми, розташованого у який містить бушінг з розмірами і формою, що зажорсткому кожусі, наприклад, металевій оболонці безпечують контакт з рукавом Модуль перетвоБажано, щоб для забезпечення захисту від зонішрювача містить п'єзоелектричний перетворювач у нього середовища корпус щонайменше частково з бушінгу і пару провідників від перетворювача, призаливкою охоплював схему перед розміщенням у єднаних до вхідних виводів схемного вузла кожусі і мав зв'язок з ЗОВНІШНІМ середовищем тільки через провідники, призначені для програмуванВинахід передбачає також детонатор з затриня, випробування і роботи Герметичний корпус мкою, який має корпус, що містить щонайменше згідно з винаходом після розміщення у кожусі загільзу, закриту на одному і відкриту на другому хищає схему, послаблюючи ударні хвилі, які діють КІНЦІ для кінцевого з'єднання з засобом генеруванна кожух, і за відсутності захисту могли б пошконя електричного ІНІЦІЮЮЧОГО сигналу для удародити схему, зокрема, як вважається, у місцях констійкого вузла з схемою затримки, описаного витакту елементів схеми з матеріалами іншої ЩІЛЬще Вузол з схемою затримки знаходиться у ГІЛЬЗІ І НОСТІ Корпус також запобігає зіткненню схеми з має засоби виходу, розташовані у ГІЛЬЗІ І оператикожухом вно пов'язані з засобом зберігання, призначені для прийому через комутаційну схему енергії, акумуЗахисному кожуху згідно з винаходом можна льованої засобом зберігання і генерування у ВІДнадати форми, яка послаблюватиме ударні хвилі ПОВІДЬ ВИХІДНОГО вибуху У одному з втілень схема і/або виготовити з матеріалів, які послаблюють ці затримки має герметичний корпус з такими форхвилі незалежно від його форми Наприклад, гермою і розмірами, що він має обмежений контакт з метичний корпус може мати таку форму, яка після внутрішньою поверхнею кожуха, тобто, наприклад, розміщення у кожусі забезпечує лише обмежений цей корпус має циліндричні виступи У іншому втіконтакт між корпусом і кожухом Такий варіант заленні герметичний корпус може мати конструкційні хищає схему від зіткнень з кожухом, які можуть елементи і розв'язуючі елементи і, як варіант, мобути викликані вібраціями або короткими великими же мати форму, що забезпечує обмежений контакт прискореннями, а ударні хвилі, що діють на кожух, з внутрішньою поверхнею кожуха У бажаному будуть послаблені, оскільки вони можуть досягти втіленні кожух являти собою рукав, розташований схеми тільки через ті частини корпуса, які контаку ГІЛЬЗІ, а герметичний корпус може мати контакт з тують з кожухом Решта корпуса розсіює ударні внутрішньою поверхнею рукава хвилі і захищає схему У іншому варіанті корпус можна виготовити з послаблюючого удари матеріФіг 1А - схематичний аксонометричний вигляд алу, який не тільки пом'якшує зіткнення корпуса з схеми у герметичному корпусі або "шкапсульовакожухом, але й заважає розповсюдженню ударних ний модуль" у оточуючому кожусі, позначеному хвиль і вібрацій від кожуха незалежно від міри конштриховими ЛІНІЯМИ, згідно з одним з втілень витакту між корпусом і кожухом Герметичний корпус, находу однак, може бути достатньо жорстким, щоб захисФіг 1Б - подібний до фіг 1А схематичний аксотити схеми від пошкоджень, викликаних ненавминометричний вигляд електронного модуля і кожуха сним згинанням пристроя під час виготовлення, згідно з іншим втіленням винаходу або спричинених створеними ударною хвилею Фіг 2А - схематичний вигляд зверху електроприскореннями схеми усередині кожуха у напрямнного модуля згідно з ще одним втіленням винаку, не паралельному осі кожуха Інакше кажучи, ходу герметичний корпус забезпечує конструкційну підФіг 2Б - вигляд по лінії 2В-2В (фіг 2) електротримку схеми Як варіант, корпус можна виготовинного модуля ти з різних матеріалів і забезпечити цим як консФіг 2В - частковий схематичний вигляд попетрукційну підтримку, так і розв'язку від вібрацій речного перетину електронного модуля фіг 2А, ЩІЛЬНІСТЬ І, бажано, твердість розв'язуючого мате2Б, розташованого у рукаві ріалу має бути нижчими за ЩІЛЬНІСТЬ І твердість Фіг ЗА - аксонометричний вигляд електронноконструкційного і кожуха Бажано, щоб ЩІЛЬНІСТЬ го модуля згідно з ще одним втіленням винаходу розв'язуючого матеріалу була щонайменше на Фіг ЗБ - схематичний вигляд поперечного пе20% нижчою за ЩІЛЬНІСТЬ конструкційного матеріретину електронного модуля фіг ЗА і кожуха, який 49931 14 13 алу, більш бажано, на 20-60% нижчою, а у деяких розміри литого корпуса забезпечують обмежений випадках ще нижчою контакт з охоплюючим кожухом Схемний вузол 10 (інакше електронний модуль) містить елементи Навіть коли конструкційний матеріал відділено схеми (не показані), змонтовані на носи 12 (друковід кожуха розв'язуючим матеріалом, бажано, щоб вана плата, провідникова рамка тощо), показаноконструкційний матераїл мав форму, що розсіює му штриховою ЛІНІЄЮ Схемний вузол 10 також має ударні хвилі Для цього конструкційний матеріал прямокутний герметичний корпус 14, у якому знамає утворювати для схеми покриття з такою пеходяться елементи схеми і носій Завдяки багаториферією, яка утворює нерівномірний проміжок з кутній (прямокутній) формі корпус 14 має кілька кожухом Наприклад, багатокутне покриття у кожуповздовжніх циліндричних виступів 16, якими герсі з циліндричною внутрішньою поверхнею буде метичний корпус може опиратись на внутрішню добре розсіювати ударні хвилі, що надходять від поверхню кожуха, що має вигляд, наприклад, кожуха, навіть якщо це покриття буде оточене алюмінієвої оболонки 18 з закритими кінцями, порозв'язуючим матеріалом і не контактуватиме беззначеної штриховою ЛІНІЄЮ Оболонка 18 контакпосередньо з внутрішньою поверхнею кожуха Як тує з виступами 16, а плоскі поверхні корпуса заваріант, герметичний корпус згідно з винаходом лишаються на відстані від кожуха, який охоплює може об'єднувати описані вище особливості, тобто прямокутну зовнішню поверхню корпуса 14 Замати форму, що забезпечує обмежений контакт з вдяки обмеженому контакту між герметичним коркожухом, а також містити розв'язуючий матеріал пусом 14 і внутрішньою поверхнею кожуха 18а Винахід може бути використаний для захисту ударна хвиля, яка діє на кожух, може діяти на будь-якої схеми, розташованої у жорсткому кожусі, елементи електронної схеми тільки після того, як який може зазнавати вібрацій або дії ударних буде розсіяна корпусом від місця контакту, тобто хвиль, але призначений, головним чином, для завиступа 16, по ЛІНІЯХ 20 розсіювання хвилі Бажахисту електроної схеми детонатора з електронним но, щоб форма герметичного корпуса створювала керуванням Детонатори з шкапсульованими електакі місця контакту, які забезпечують розповсютронними вузлами згідно з винаходом рідкіше задження ударних хвиль під кутом до носія 12 знають пошкоджень від детонації сусідніх зарядів і спрацьовують більш надійно, ніж існуючі типи У іншому варіанті конструкція з "обмеженим Оскільки кожухи більшості детонаторів містять контактом", наведена на фіг 1Б, передбачає розциліндричні гільзи, а ІНОДІ циліндричні рукави у цих міщення схемного вузла 10а згідно з винаходом у гільзах, які мають циліндричну внутрішню поверхкожусі, що являє собою рукав 22 з відкритим кінню, герметичний корпус для забезпечення обмецем, який можна уводити у оболонку Рукав 22, женого контакту з кожухом може мати будь-яку який бажано виготовляти з неіржавіючої сталі, нециліндричну форму, яку тут і у Формулі названо призначений для захисту схемного вузла 10а про"циліндрична з виступами" Герметичний корпус ти ЗОВНІШНІХ стискаючих сил На фіг 1Б показано такої форми має зовнішню поверхню, яка лише також альтернативну конструкцію герметичного частково контактує з циліндричною внутрішньою корпуса 14', який забезпечує ще більш обмежений поверхнею кожуха, залишаючи частину корпуса на контакт між корпусом і охоплюючим кожухом Нодеякій відстані від внутрішньої поверхні кожуха сій 12 знаходиться у прямокутному корпусі 14', але Нижче описано деякі з циліндричних поверхонь з тільки периферійні циліндричні виступаючі частини виступами 14а, 146 на протилежних кінцях кожуха мають розміри і форму, що забезпечують їх контакт з Типові електронні таймери для детонаторів внутрішньою поверхнею рукава 22 Отже, корпус містять різні Інтегральні і дискретні елементи, 14' контактує з рукавом 22 тільки уздовж скорочевключаючи засіб збереження, наприклад, конденних кромок 16а, 166 виступів корпуса сатор, який приймає і зберігає ІНІЦІЮЮЧИЙ електричний сигнал Схема затримки звичайно містить електронну комутаційну схему, яка, прийнявши запалюючий сигнал від таймера, може розрядити конденсатор на ВИХІДНІ ВИВОДИ, ДО ЯКИХ може бути підключений провідник накалювання, мостиковий провідник або напівпровідниковий міст Таймер генерує запалюючий сигнал після зумовленою затримки, яка починається з моменту надходження електричного ІНІЦІЮЮЧОГО сигналу Таймер і комутаційну схему зручно виготовляти у вигляді інтегральної схеми і використовувати у поєднанні з певними дискретними елементами схеми Електронні схеми звичайно складають, розміщуючи елементи схеми на невеликій частині друкованої плати, яка забезпечує необхідні з'єднання між ними, і використровуючи так званий спосіб поверхневого монтажу У іншому варіанті елементи схеми можна монтувати на рамці з сіткою провідників, які забезпечують з'єднання Корпус виготовляють заливкою навколо виготовленої схеми На фіг 1А зображено залиту електронну схему згідно з одним з втілень винаходу, де форма та Інше втілення з обмеженим контактом наведено на фіг 2А, 2Б, де показано схемний вузол 106 з герметичним корпусом 14в, який має кілька повздовжніх циліндричних виступаючих контактних полозків або ребер 24, які виходять за круглу периферію корпуса 14в Герметичний корпус 14в має також борозки 25, які під час перевірки контактів дозволяють відкривати провідники, що йдуть до електронної схеми, не порушуючи контакту у корпусі Таким чином, можна мати доступ до контактів, не порушуючи розташування або закріплення схеми у корпусі Схемний вузол 106 має конструкцію, згідно з якою ВИХІДНІ провідники 57 і ІНІЦІЮЮЧІ ВХІДНІ провідники 56 виступають з протилежних ВІДПОВІДНИХ КІНЦІВ корпуса 14в для з'єднання з ін шими пристроями На фіг 2В показано, як ребра 24 забезпечують лише обмежений контакт між герметичним корпусом 14в і рукавом 22 і створюють проміжок 48 між рештою периферії корпуса 14в і рукавом 22 Хвилі 20 розсіювання ілюструють розсіювання ударних хвиль, що надходять від рукава 22 На фіг 2В мо 49931 16 15 жна бачити деякі електронні компоненти 26 і носій сигнал від вихідного ІНІЦІЮЮЧОГО засоба 46 можна 12 використати, наприклад, для ініціювання основного заряду або "вихідного" заряду детонатора, у На фіг ЗА, ЗБ забражено ще одне втілення якому знаходиться вузол 55, і, таким чином, він електронної схеми у герметичному корпусі з обможе бути елементом вихідного засоба детонатомеженим контактом Корпус 14г схемного вузла ра (див опис фіг 6А) 10в має циліндричну форму з виступами у вигляді опор 70, що виступають з циліндричної зовнішньої Герметичний корпус 14в (фіг 2В) контактує з поверхні корпуса 14г Герметичний корпус 14г має рукавом 22 тільки ребрами (не показаними на фіг такі форму і розміри, що його можна увести у ко4), завдяки чому створюється проміжок 48 між гежух з циліндричною внутрішньою поверхнею, прирметичним корпусом 14в і рукавом 22 Як уже відчому опори 70 входять у контакт з цією поверхнею, значалось, корпус 14в має заглиблення 50, через утворюючи проміжок між цією поверхнею і майже які можна мати доступ до провідників 52 під час усією зовнішньою поверхнею корпуса 14г Схемвипробувань і/або програмування, які виконують ний вузол 70 має ВХІДНІ провідники 56 (фіг ЗА), що перед складанням детонатора Заглиблення 50 виходять з корпуса 14г і можуть бути з'єднані з дозволяють залишати провідники під поверхнею ЗОВНІШНІМИ електричними компонентами Корпус корпуса 14в, поза проміжком 48 Заглиблення 50 14г має заглиблення 50, які забезпечують доступ можна не робити, за умови що провідники можна до провідників 52, не виводячи провідники за порозмістити таким чином, щоб вони не простягаверхню корпуса 14г (див також фіг 2А, 2Б, 2В) На лись у проміжку 48 за ребра і не торкались кожуха фіг ЗА ЛІНІЯМИ 72 показано розсіювання ударних Отже, електронний модуль 54 може бути розташохвиль, які діють на рукав 22 і через опори 70 переваний у рукаві 22 і провідники 52 не торкатимуться даються у герметичний корпус 14г рукава 22 Схемний вузол у герметичному корпусі згідно з винаходом може бути використаний для електронного керування затримкою запалювання детонатора, яке ІНІЦІЮЄТЬСЯ електричними або неелектричними сигналами Наприклад, електричний ІНІЦІЮЮЧИЙ сигнал можна подавати на ВХІДНІ провідники 56 (фіг ЗА) від віддаленого джерела, керованого користувачем Схемний вузол можна використовувати з засобами передачі неелектричного ІНІЦІЮЮЧОГО сигналу, наприклад, з детонаційним шнуром, ударною трубкою тощо за умови наявності щонайменше перетворювача неелектричного сигналу у електричний, здатний ініціювати схему Термін "засоби передачі ІНІЦІЮЮЧОГО сигналу" включає лінії передачі як електричного, так і неелектричного ІНІЦІЮЮЧОГО сигналу до вхідних провідників схемного вузла згідно з винаходом Фіг 4 містить зображення перетворюючого вузла (або "ІНІЦІЮЮЧОГО перетворювача") 55, який має у складі електронний модуль 54 з схемним вузлом 106 і рукавом 22 (фіг 2А, 2Б, 2В), і вихідний ІНІЦІЮЮЧИЙ пристрій 46 ІНІЦІЮЮЧИЙ перетворю вач 55 має також модуль 58 перетворювача, який слугує частиною засоба передачі ІНІЦІЮЮЧОГО сигналу і перетворює неелектричний ІНІЦІЮЮЧИЙ сигнал у імпульс електричної енергії, який активує електронний модуль 54 На сітчастій монтажній рамці 40, розташованій у корпусі 14в, змонтовано різні компоненти схемного вузла 106, такі, як интегральна схема 28 таймера, ЗО таймера, інтегральна комутаційна схема 32, накопичуючий конденсатор 34 і резистор 36 утечі ЗОВНІШНІЙ засіб 46 ініціювання містить мостовий елемент, наприклад, напівпровідниковий міст 38, з'єднаний з вихідними провідниками 57, ІНІЦІЮЮЧИЙ заряд 46а, який, бажано, містить вторинну вибухівку або придатний замінник, наприклад, перхлорат тетраамш-цисбіс(5-нггро-2Н-тетразолат-І\І2)кобальту (III), певні первинні вибухівки і енергетичні суміші, наприклад, перхлорат цирконію-калію, і ініціюючу оболонку 466, яку закріплено гофруванням на шийці 44 і яка утримує ІНІЦІЮЮЧИЙ заряд 46а у положенні, що забезпечує передачу енергії до напівпровідникового моста 38 Вибуховий вихідний ІНІЦІЮЮЧИЙ Модуль 58 перетворювача (фіг 4) містить пє'зоелектричний перетворювач 60 і з'єднуючі провідники 62, розташовані у бушінгу 64 перетворювача Одержавши ударну хвилю, перетворювач 60 генерує електричний імпульс, який надходить до схемного вузла 106 через з'єднуючі провідники 62 і ВХІДНІ провідники 56 Бушінг 64 перетворювача має такі форму і розміри, що він входить у контакт з рукавом 22, і модуль 58 перетворювача може може бути закріплений на КІНЦІ рукава 22, причому провідники 62 увійдуть у контакт з вхідними провідниками 56 Електронному модулю 54, рукаву 22 і модулю 58 перетворювача надано такі форми і розміри, що після складання згідно з фіг 4, між електронним модулем 54 і модулем перетворювача 58 утворюється проміжок 66 Таким чином, електронний модуль 54 принаймні частково захищено від ударної хвилі, яка викликає генерування п'єзоелектричним перетворювачем 60 електричного імпульса Тиск, створений такою хвилею, передається від модуля 58 перетворювача до рукава 22, як це показано стрілками 68, а не до електронного модуля На фіг 5А, 5Б зображено альтернативне втілення вузла 55а ініціювання перетвореннязатримки, у якому форма герметичного корпуса не передбачає обмеження контакту з кожухом У цьому втіленні винаходу корпус містить коробку для електронних компонентів і носій Коробку 14д виготовлено з конструкційного матеріалу і розв'язуючого матеріалу 14и Взагалі конструктивний матеріал коробки 14д має мати модуль Юнга щонайменьше 5x105 фунтів х кв дюйм (1390 Н х м 2 ), бажано у межах від 1 х 106 до 40 х 106 фунтів х кв дюйм (від 2780 Н х м2 до 1112 х 103 Н х м2) Бажано, щоб МІЦНІСТЬ конструкційного матеріалу становила щонайменше 5000 фунтів х кв дюйм (13,9 Н х м 2 ), а коефіцієнт теплового розширення відповідав коефіцієнту теплового розширення компонентів інтегральної схеми у ньому Коробка 14д може бути виготовлена з епоксидного склопластика і після ствердження мати ЩІЛЬНІСТЬ щонайменше 1г/см3, а модуль Юнга-2780 Н х м2 Такий епоксидний матеріал під назвою Resin No 6300, на 60% 49931 18 17 заповнений склом, можна придбати у Sumitomo має засіб формування ІНІЦІЮЮЧОГО сигналу, який Corporation Коробка 14д після ствердження має являє собою у даному випадку ударну трубку 110, жорсткість, достатню для забезпечення конструкперехідний бушінг 114, ізолюючу чашку 118, бустивної підтримки схеми і запобігти пошкодженням терний заряд 120 і модуль 58 перетворювача Як схеми від ненавмисного згинання Як можна бачивідомо, ударна трубка, являє собою порожню плати на фіг 5, коробка 14д має прямокутну форму і стмасову трубку, на внутрішню поверхню якої насуттєво гладкі боки 27, з яких виходять провідники несено вибухівку Таким чином, після запалювання 52 Щоб запобігти контакту провідників 52 з електпо трубці пройде ударна хвиля низької енергії ропровідним рукавом 22 і можливому короткому (див патент США 4 607 573) Зрозуміло, що зазамкненню розміщеної усередині електронної схемість ударної трубки можна використати ІНШІ ЛІНІЇ ми, коробка 14д має запобіжні упори 71, які висупередачі неелектричного сигналу, такі, як детонаваються з боків 27 коробки 14д на більшу відстань, ційний шнур, низькоенергетичний детонаційний ніж провідники 52 Таким чином, якщо під час шнур, низькошвидкісна ударна трубка тощо Трубскладання коробка 14д увійде у контакт з рукавом ку 110 закріплено у відкритому КІНЦІ 112а пльзи22, упори 71 відвернуть контакт провідників 52 з кожуха 112 за допомогою перехідного бушінга 114, внутрішньою поверхнею рукава 22 навколо якого гільзу 112 гофровано обтисненням (гофри 116, 116а) Бушінг 114 також допомагає Коробці 14д можуть бути надані форма і розстворити герметизацію між гільзою 112 і зовнішміри, що забезпечують обмежений повздовжній ньою поверхнею ударної трубки 110 для захисту контакт з внутрішньою поверхнею рукава 22, як це довкілля Гільзу 112 виготовлено з електропровідописано вище (див фіг 1 А, 1Б), але бажано, щоб ного матеріалу, звичайно алюмінію, бажано, з коробка 14д мала форму і розміри згідно з фіг 5Б розмірами і формою, що відповідають звичайним і, отже, після центрування у рукаві 22 не мала кондетонаторам Сегмент 110а ударної трубки 110 у такту з його внутрішньою поверхнею У цьому втіГІЛЬЗІ 112 закінчується кінцем 1106 у безпосередленні проміжок між коробкою 14д і рукавом 22 ній близькості від ізолюючої чашки 118 або вприпрактично повністю заповнено ударопоглинаючим тул до неї розв'язуючим матеріалом 14и корпуса У бажаному втіленні винаходу матеріал 14и має ЩІЛЬНІСТЬ лише 0,8г/см3, а модуль Юнга - 5000 фунтів х кв дюйм (13,9 Н х м2 ), що суттєво відрізняє цей матеріал від епоксидного склопластика коробки 14д Розв'язуючим матеріалом може бути еластичний полімер, наприклад, силіконовий і, як варіант, у формі піни Розв'язуючий пінний матеріал може бути закріплений на коробці 14д клеєм таким чином, щоб контактувати з внутрішньою поверхнею рукава 22 Однак, більш зручним способом уведення розв'язуючого матеріалу герметичного корпуса між конструкційним матеріалом і кожухом є уведення пінного розв'язуючого полімерного матеріалу ІН'ЄКЦІЄЮ у проміжок між епоксидною коробкою і рукавом 22 Розв'язуючий матеріал призначено для послаблення сили ударних хвиль, що можуть надійти з назовні, і, отже, для захисту схеми Захисної дії досягнуто без обмеження контакту між розв'язуючим матеріалом 14и і внутрішньою поверхнею кожуха, але захист можна зробити більш ефективним, якщо надати розв'язуючому матеріалу форму, яка забезпечує обмежений контакт з кожухом, як це зображено на фіг 1А - ЗБ Захисний ефект герметизування корпуса підсилюється, якщо, як відзначено вище, надати коробці 14д форму і розміри, які забезпечують неоднорідну відстань від циліндричної внутрішньої поверхні рукава 22 Наприклад, відстань Si між кромкою коробки 14д і внутрішньою поверхнею рукава 22 значно менша відстані S2 між точкою на боці коробки 14д і внутрішньою поверхнею рукава 22 Залишки ударної хвилі, що досягай коробки 14д, будуть розсіяні завдяки направильніи формі відносно рукава 22 до того, як вони дійдуть до схеми усередині Інші форми коробки 14д з циліндричними виступами подібним чином підсилюють захисну дію герметизації На фіг 6А зображено детонатор з цифровою схемою затримки у схемному вузлі згідно з одним з втілень винаходу Детонатор 100 з затримкою Ізолюючу чашку 118 (фіг 6Б) типу, добре відомого фахівцям, виготовлено з напівпровідникового матеріалу, наприклад, полімеру з карбоновим заповненням Чашка 118 утворює для гільзи 112 шлях розсіювання статичного заряду, який може пройти уздовж ударної трубки 110 (див, наприклад, патент США 3 981 240) Низькоенергетичній бустерний заряд 120 розташовано впритул до ізолюючої чашки 118 таким чином, щоб забезпечити передачу сигналу від ударної трубки 110 Як можна бачити на фіг 6Б, ізолююча чашка 118 має по суті циліндричне тіло (звичайно у формі зрізаного конуса, з більшим діаметром з боку відкритого кінця 112а гільзи 112), внутрішність якого розділено тонкою розривною мембраною 1186 на вхідну камеру 118а і вихідну камеру 118в Кінець 1106 ударної трубки 110 (фіг 6А) може входити у вхідну камеру 118а Вихідна камера утворює повітряний проміжок між кінцем 110б ударної трубки 110 і бустерним зарядом 120 При роботі сигнальна ударна хвиля, пройшовши ударною трубкою 110, розриває мембрану 1186, перетинає проміжок, утворений вихідною камерою 118с, і детонує бустерний заряд 120 Бустерний заряд містить невелику КІЛЬКІСТЬ вибухівки 124, до якої прилягає буферний елемент 126 Вибухівка 124 звичайно є первинною вибухівкою, наприклад, азидом свинцю, але може бути придатною для цього вторинною вибухівкою, наприклад, перхлоратом тетраамш-цис-біс(5-нітро2Н-тетразолат-І\І2)кобальту Перший буферний елемент 126 має кільцеву форму з тонкою мембраною у центральній частині і розташований між ізолюючою чашкою 118 і вибухівкою 124 Цей елемент призначено приймати на себе тиск, що створюється, коли вибухівку 124 уводять під час виготовлення детонатора 100, і захистити вибухівку 124 від надмірного тиску Ізолююча чашку 118, перший буферний елемент 126 і бустерний заряд 124 встановлюють у 49931 20 19 бустерну камеру 132, як це показано на фіг 6Б тетразолат-І\І2)кобальту, і вторинну вибухівку 1446 Зовнішня поверхня ізолюючої чашки 118 знахоВторинна вибухівка 1446 має ударну потужність, диться у електропровідному контакті з внутрідостатню для того, щоб розірвати гільзу 112 і дешньою поверхнею бустерної камери 132, якій у тонувати бустерні вибухівки, динаміт тощо, розтасвою чергу надано такі форму і розміри, що вона шовані у необхідній для детонування близькості до щільно входить гільзу 112 і створює електропровідетонатора 100 дний шлях від ударної трубки 110 до гільзи 112 При застосуванні неелектричний ІНІЦІЮЮЧИЙ Звичайно бустерну камеру 132 встановлюють у сигнал від ІНІЦІЮЮЧОГО засоба проходить ударною ГІЛЬЗІ 112, яку потім обтискують, щоб утримувати у трубкою 110 і виходить на КІНЦІ 1106 Цей сигнал ній бустерну камеру 132 і захистити вміст гільзи розриває мембрану 118 ізолюючої чашки 118 і 112 від довкілля перший буферний елемент 126 і активує вибухівку 124 бустерного заряду 120 Вибухівка 124 створює Між бустерним зарядом 120 і модулем 58 пеударну хвилю, яка діє на п'єзоелектричний переретворювача встановлено неелектро-провідний творювач модуля 58 перетворювача Модуль 58 буфер 128, призначений ізолювати модуль 58 пегенерує імпульс електричної енергії, який приймаретворювача від бустерного заряду 120 Модуль ється електронним модулем 54 Таким чином, не58 перетворювача містить п'єзоелектричний переелектричний ІНІЦІЮЮЧИЙ сигнал від ІНІЦІЮЮЧОГО творювач, розташований таким чином, що він мозасоба створює електричний ІНІЦІЮЮЧИЙ сигнал же приймати силовий тиск від бустерного заряду для схемного вузла електронного модуля 54 Схе120 і перетворювати цей тиск у імпульс електричма приймає імпульс електричної енергії і після ної енергії ВИХІДНІ провідники модуля 58 перетвозумовленої затримки, вивільняє або передає цю рювача з'єднують з електронним модулем 54 (фіг енергію до вихідного ІНІЦІЮЮЧОГО засоба, який ак4) Як показано на фіг 5, кожух детонатора 100 тивує вихідний заряд 144 являє собою гільзу 112 і, як варіант, сталевий рукав 22 з відкритим кінцем, у якому знаходиться Як уже відзначалось, у альтернативному втіелектронний модуль 54 і який має форму, що заленні схемний вузол у герметичному корпусі згідно безпечує щільне входження у гільзу 112 з винаходом можна використати з схемою затримки електричного детонатора, призначеного для Детонатор 100 має вихідний засіб, що забезвикористання з провідником, що передає електрипечує вихідний детонуючий сигнал після заверчний сигнал, а не з ударною трубкою або іншою шення інтервалу затримки Як уже відзначалось, ЛІНІЄЮ передачі неелектричного сигналу У цьому частиною цього вихідного засобу є вихідний ІНІЦІвипадку нема потреби у бустерному заряді 120 юючий пристрій 46 електронного модуля 54 (фіг або модулі 58 перетворювача 4), суміжно до якого у детонаторі 100 встановлено другий буферний елемент 142, подібний до перНаведений детальний опис винаходу і йошого буферного елемента 126 Другий буферний го окремих втілень і його розуміння дає змогу фаелемент 142 ВІДДІЛЯЄ вихідний ІНІЦІЮЮЧИЙ пристрій хівцю вносити за потребою необхідні зміни у ці електронного модуля 54 від решти вихідного засовтілення Зрозуміло, наприклад, що у випадку, ба детонатора, тобто вихідного заряду 144, розколи внутрішня поверхня кожуха не є циліндричташованого у закритому КІНЦІ 1126 гільзи 112 Виною, форма герметичного корпуса схеми має бути хідний заряд 144 містить первинну вибухівку 144а пристосована для створення обмеженого контакту або придатну для цього вторинну вибухівку, наміж ними Такі модифікації входять у об'єм винаприклад, перхлорат тетраамш-цис-біс(5-нітро-2Нходу 21 49931 22 23 49931 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 24
