Спосіб та схемний пристрій для експлуатації багаторозрядного лічильника в одному напрямку лічби

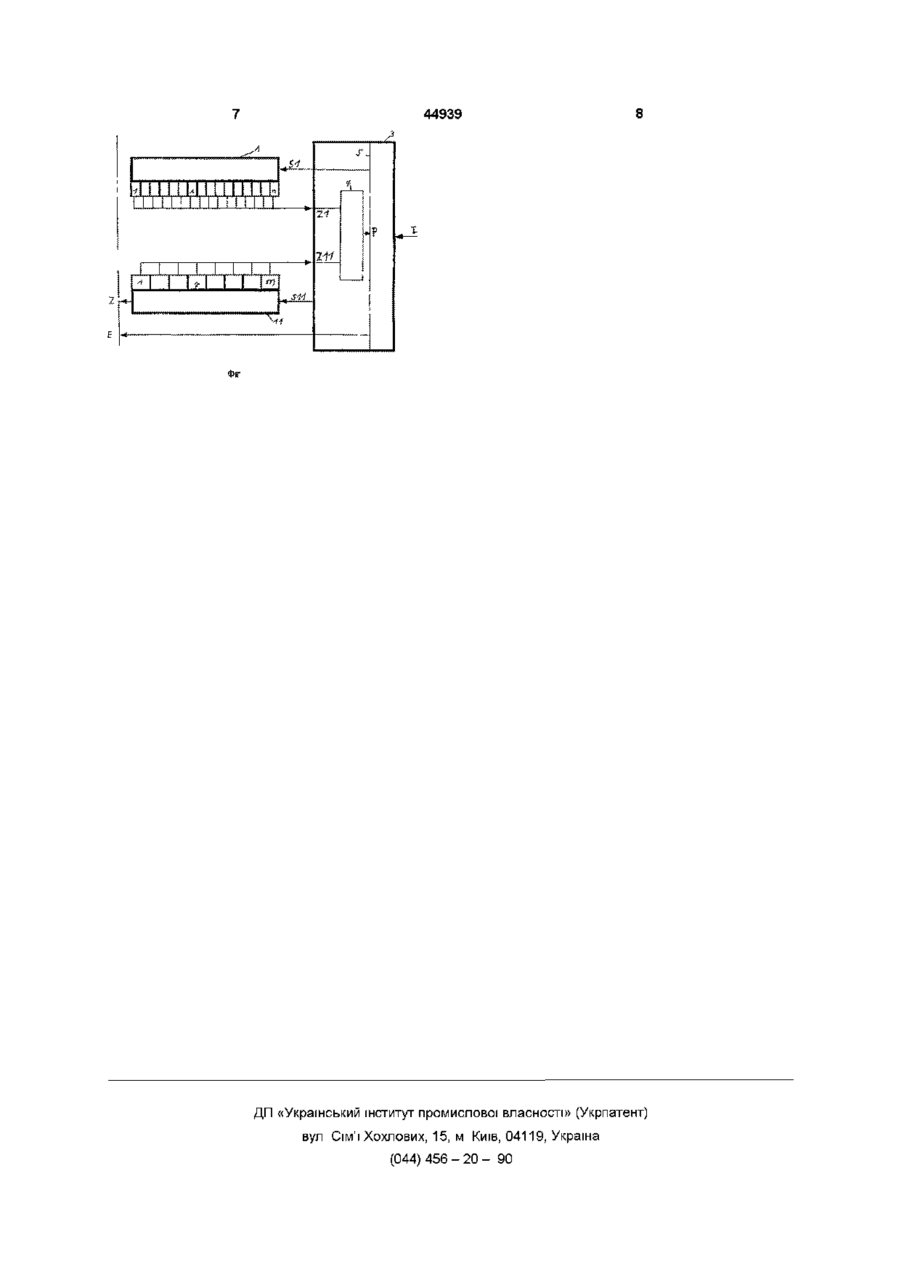

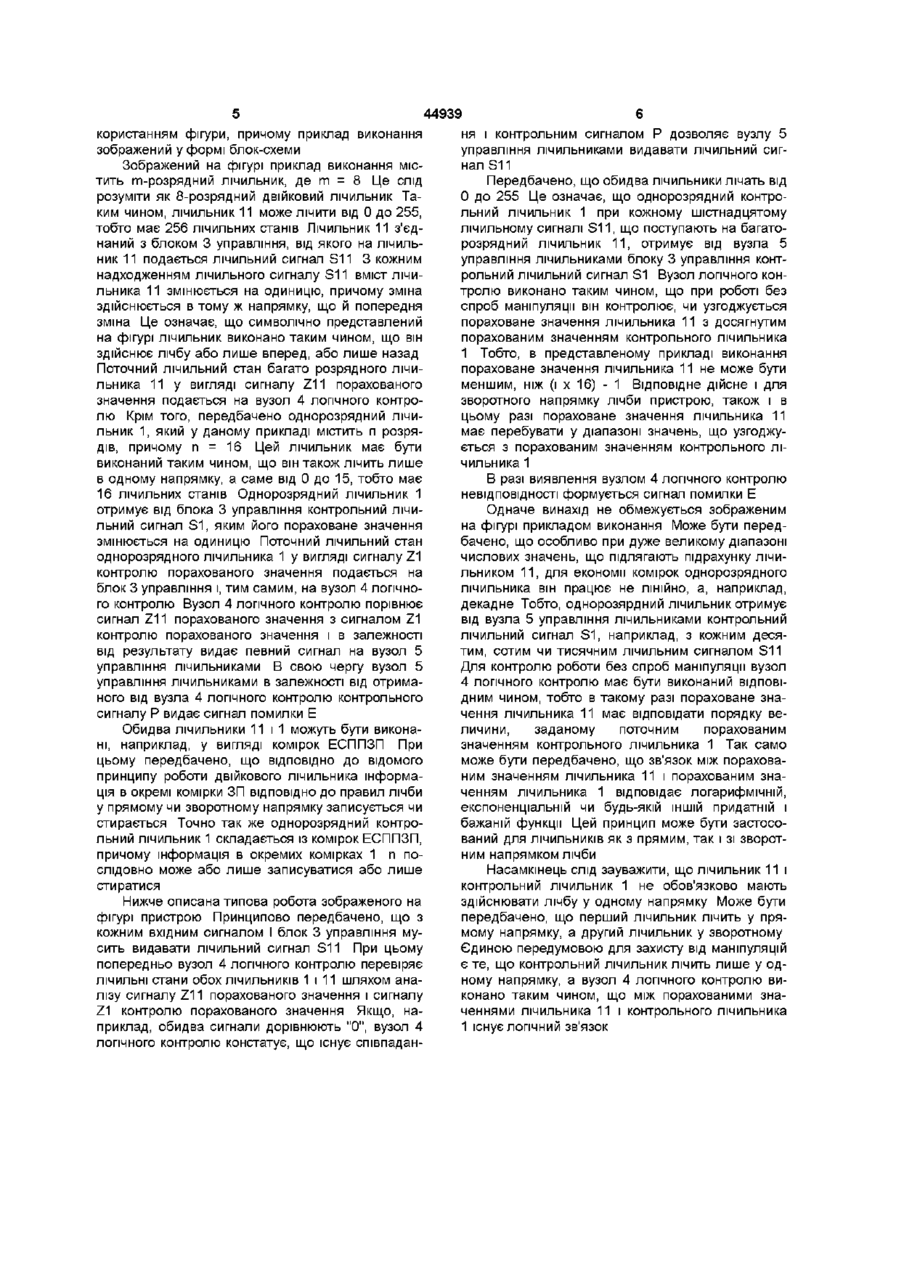

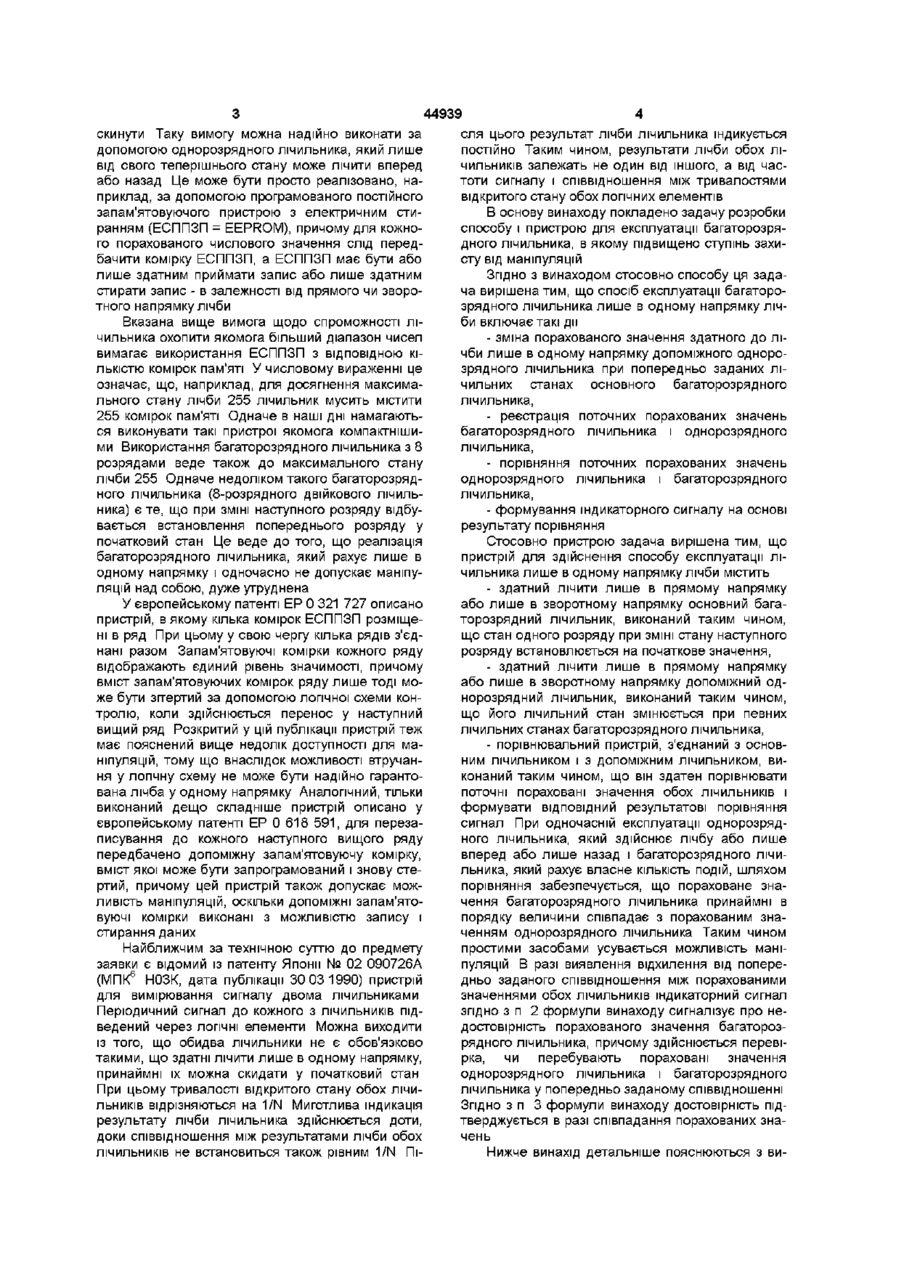

1 Спосіб експлуатації багато розрядного лічильника лише в одному напрямку лічби, згідно з яким аналізують стани основного лічильника і допоміжного лічильника, який відрізняється тим, що він включає такі дії - зміна порахованого значення здатного до лічби лише в одному напрямку допоміжного одно розрядного лічильника при попередньо заданих лічильних станах основного багато розрядного лічильника, - реєстрація поточних порахованих значень багато розрядного лічильника і одно розрядного лічильника, - порівняння поточних порахованих значень одно розрядного лічильника і багато розрядного лічильника, - формування індикаторного сигналу на основі результату порівняння 2 Спосіб за п 1, який відрізняється тим, що індикаторний сигнал підтверджує достовірність пора Винахід стосується способу та пристрою для експлуатації багаторозрядного лічильника в одному напрямку лічби На сьогодні відомо багато галузей, де має здійснюватися підрахунок КІЛЬКОСТІ ПОДІЙ ЦИМИ ПОДІЯМИ можуть бути частота використання приладу, КІЛЬКІСТЬ пасажирів, автомобілів чи предметів, тривалість телефонних розмов, а також КІЛЬКІСТЬ кілометрів пробігу автомобіля, КІЛЬКІСТЬ часу робо хованого значення багато розрядного лічильника, в разі, якщо вказане значення перебуває у попередньо заданому співвідношенні з порахованим значенням одно розрядного лічильника 3 Спосіб за п 2, який відрізняється тим, що індикаторний сигнал підтверджує достовірність порахованого значення багато розрядного лічильника, в разі, якщо вказане значення співпадає з порахованим значенням одно розрядного лічильника 4 Схемний пристрій для здійснення способу експлуатації багато розрядного лічильника лише в одному напрямку лічби, що містить основний багато розрядний лічильник, допоміжний одно розрядний лічильник і порівняльний пристрій, який відрізняється тим, що - здатний лічити лише в прямому напрямку або лише в зворотному напрямку основний багато розрядний лічильник (11) виконаний таким чином, що стан одного розряду при ЗМІНІ стану наступного розряду встановлюється на початкове значення, - здатний лічити лише в прямому напрямку або лише в зворотному напрямку допоміжний одно розрядний лічильник (1) виконаний таким чином, що його лічильний стан змінюється при певних лічильних станах багато розрядного лічильника (11), - порівнювальний пристрій (4), з'єднаний з основним ЛІЧИЛЬНИКОМ (11) І З ДОПОМІЖНИМ ЛІЧИЛЬНИКОМ (1) виконаний таким чином, що він здатний порівнювати поточні пораховані значення (Z1 і Z11) обох ЛІЧИЛЬНИКІВ і формувати ВІДПОВІДНИЙ резуль татові порівняння сигнал ти будь-якого приладу і не в останню чергу - реєстрація робочого часу чи часу присутності працівника на робочому МІСЦІ Всі ці події відрізняються тим, що вони мають бути зареєстровані з максимально високою точністю, що, як правило, забезпечується лічбою дуже великих чисел Крім того, у названих випадках, як правило, бажано, щоб усувалася можливість маніпуляцій з результатом лічби, тобто щоб його не можна було О со 44939 сля цього результат лічби лічильника індикується постійно Таким чином, результати лічби обох ЛІЧИЛЬНИКІВ залежать не один від іншого, а від частоти сигналу і співвідношення між тривалостями відкритого стану обох логічних елементів В основу винаходу покладено задачу розробки способу і пристрою для експлуатації багаторозрядного лічильника, в якому підвищено ступінь захисту від маніпуляцій Згідно З винаходом стосовно способу ця задача вирішена тим, що спосіб експлуатації багаторозрядного лічильника лише в одному напрямку лічби включає такі дії - зміна порахованого значення здатного до лічби лише в одному напрямку допоміжного однорозрядного лічильника при попередньо заданих лічильних станах основного багаторозрядного лічильника, - реєстрація поточних порахованих значень багаторозрядного лічильника і однорозрядного лічильника, - порівняння поточних порахованих значень однорозрядного лічильника і багаторозрядного лічильника, - формування індикаторного сигналу на основі результату порівняння Стосовно пристрою задача вирішена тим, що пристрій для здійснення способу експлуатації лічильника лише в одному напрямку лічби містить - здатний лічити лише в прямому напрямку або лише в зворотному напрямку основний багаУ європейському патенті ЕР 0 321 727 описано торозрядний лічильник, виконаний таким чином, пристрій, в якому кілька комірок ЕСППЗП розміщещо стан одного розряду при ЗМІНІ стану наступного ні в ряд При цьому у свою чергу кілька рядів з'єдрозрядувстановлюється на початкове значення, нані разом Запам'ятовуючі комірки кожного ряду відображають єдиний рівень значимості, причому - здатний лічити лише в прямому напрямку вміст запам'ятовуючих комірок ряду лише тоді моабо лише в зворотному напрямку допоміжний одже бути зітертий за допомогою логічної схеми коннорозрядний лічильник, виконаний таким чином, тролю, коли здійснюється перенос у наступний що його лічильний стан змінюється при певних вищий ряд Розкритий у цій публікації пристрій теж лічильних станах багаторозрядного лічильника, має пояснений вище недолік доступності для ма- порівнювальний пристрій, з'єднаний з основніпуляцій, тому що внаслідок можливості втручанним лічильником і з допоміжним лічильником, виня у логічну схему не може бути надійно гарантоконаний таким чином, що він здатен порівнювати вана лічба у одному напрямку Аналогічний, тільки поточні пораховані значення обох ЛІЧИЛЬНИКІВ І виконаний дещо складніше пристрій описано у формувати ВІДПОВІДНИЙ результатові порівняння європейському патенті ЕР 0 618 591, для перезасигнал При одночасній експлуатації однорозрядписування до кожного наступного вищого ряду ного лічильника, який здійснює лічбу або лише передбачено допоміжну запам'ятовуючу комірку, вперед або лише назад і багаторозрядного лічивміст якої може бути запрограмований і знову стельника, який рахує власне КІЛЬКІСТЬ ПОДІЙ, ШЛЯХОМ ртий, причому цей пристрій також допускає можпорівняння забезпечується, що пораховане зналивість маніпуляцій, оскільки ДОПОМІЖНІ запам'яточення багаторозрядного лічильника принаймні в вуючі комірки виконані з можливістю запису і порядку величини співпадає з порахованим знастирання даних ченням однорозрядного лічильника Таким чином простими засобами усувається можливість маніНайближчим за технічною суттю до предмету пуляцій В разі виявлення відхилення від поперезаявки є відомий із патенту Японії № 02 090726А дньо заданого співвідношення між порахованими (МПК6 НОЗК, дата публікації 30 03 1990) пристрій значеннями обох ЛІЧИЛЬНИКІВ індикаторний сигнал для вимірювання сигналу двома лічильниками згідно з п 2 формули винаходу сигналізує про неПеріодичний сигнал до кожного з ЛІЧИЛЬНИКІВ піддостовірність порахованого значення багаторозведений через ЛОГІЧНІ елементи Можна виходити рядного лічильника, причому здійснюється перевііз того, що обидва лічильники не є обов'язково рка, чи перебувають пораховані значення такими, що здатні лічити лише в одному напрямку, однорозрядного лічильника і багаторозрядного принаймні їх можна скидати у початковий стан лічильника у попередньо заданому співвідношенні При цьому тривалості відкритого стану обох ЛІЧИЗгідно з п 3 формули винаходу достовірність підЛЬНИКІВ відрізняються на 1/N Миготлива індикація тверджується в разі співпадання порахованих знарезультату лічби лічильника здійснюється доти, чень доки співвідношення між результатами лічби обох скинути Таку вимогу можна надійно виконати за допомогою однорозрядного лічильника, який лише від свого теперішнього стану може лічити вперед або назад Це може бути просто реалізовано, наприклад, за допомогою програмованого постійного запам'ятовуючого пристрою з електричним стиранням (ЕСППЗП = EEPROM), причому для кожного порахованого числового значення слід передбачити комірку ЕСППЗП, а ЕСППЗП має бути або лише здатним приймати запис або лише здатним стирати запис - в залежності від прямого чи зворотного напрямку лічби Вказана вище вимога щодо спроможності лічильника охопити якомога більший діапазон чисел вимагає використання ЕСППЗП з ВІДПОВІДНОЮ КІЛЬКІСТЮ комірок пам'яті У числовому вираженні це означає, що, наприклад, для досягнення максимального стану лічби 255 лічильник мусить містити 255 комірок пам'яті Одначе в наші дні намагаються виконувати такі пристрої якомога компактнішими Використання багаторозрядного лічильника з 8 розрядами веде також до максимального стану лічби 255 Одначе недоліком такого багаторозрядного лічильника (8-розрядного двійкового лічильника) є те, що при ЗМІНІ наступного розряду відбувається встановлення попереднього розряду у початковий стан Це веде до того, що реалізація багаторозрядного лічильника, який рахує лише в одному напрямку і одночасно не допускає маніпуляцій над собою, дуже утруднена ЛІЧИЛЬНИКІВ не встановиться також рівним 1/N Пі Нижче винахід детальніше пояснюються з ви 44939 користанням фігури, причому приклад виконання ня і контрольним сигналом Р дозволяє вузлу 5 зображений у формі блок-схеми управління лічильниками видавати лічильний сигнал S11 Зображений на фігурі приклад виконання містить m-розрядний лічильник, де т = 8 Це слід Передбачено, що обидва лічильники лічать від розуміти як 8-розрядний двійковий лічильник Та0 до 255 Це означає, що однорозрядний контроким чином, лічильник 11 може лічити від 0 до 255, льний лічильник 1 при кожному шістнадцятому тобто має 256 лічильних станів Лічильник 11 з'єдлічильному сигналі S11, що поступають на багатонаний з блоком 3 управління, від якого на лічильрозрядний лічильник 11, отримує від вузла 5 ник 11 подається лічильний сигнал S11 3 кожним управління лічильниками блоку 3 управління контнадходженням лічильного сигналу S11 вміст лічирольний лічильний сигнал S1 Вузол логічного конльника 11 змінюється на одиницю, причому зміна тролю виконано таким чином, що при роботі без здійснюється в тому ж напрямку, що й попередня спроб маніпуляції він контролює, чи узгоджується зміна Це означає, що символічно представлений пораховане значення лічильника 11 з досягнутим на фігурі лічильник виконано таким чином, що він порахованим значенням контрольного лічильника здійснює лічбу або лише вперед, або лише назад 1 Тобто, в представленому прикладі виконання Поточний лічильний стан багато розрядного лічипораховане значення лічильника 11 не може бути льника 11 у вигляді сигналу Z11 порахованого меншим, ніж (і х 16) - 1 Відповідне дійсне і для значення подається на вузол 4 логічного контрозворотного напрямку лічби пристрою, також і в лю Крім того, передбачено однорозрядний лічицьому разі пораховане значення лічильника 11 льник 1, який у даному прикладі містить п розрямає перебувати у діапазоні значень, що узгоджудів, причому п = 16 Цей лічильник має бути ється з порахованим значенням контрольного лівиконаний таким чином, що він також лічить лише чильника 1 в одному напрямку, а саме від 0 до 15, тобто має В разі виявлення вузлом 4 логічного контролю 16 лічильних станів Однорозрядний лічильник 1 невідповідності формується сигнал помилки Е отримує від блока 3 управління контрольний лічиОдначе винахід не обмежується зображеним льний сигнал S1, яким його пораховане значення на фігурі прикладом виконання Може бути передзмінюється на одиницю Поточний лічильний стан бачено, що особливо при дуже великому діапазоні однорозрядного лічильника 1 у вигляді сигналу Z1 числових значень, що підлягають підрахунку лічиконтролю порахованого значення подається на льником 11, для економії комірок однорозрядного блок 3 управління і, тим самим, на вузол 4 логічнолічильника він працює не ЛІНІЙНО, а, наприклад, го контролю Вузол 4 логічного контролю порівнює декадне Тобто, однорозярдний лічильник отримує сигнал Z11 порахованого значення з сигналом Z1 від вузла 5 управління лічильниками контрольний контролю порахованого значення і в залежності лічильний сигнал S1, наприклад, з кожним десявід результату видає певний сигнал на вузол 5 тим, сотим чи тисячним лічильним сигналом S11 управління лічильниками В свою чергу вузол 5 Для контролю роботи без спроб маніпуляції вузол управління лічильниками в залежності від отрима4 логічного контролю має бути виконаний ВІДПОВІного від вузла 4 логічного контролю контрольного ДНИМ чином, тобто в такому разі пораховане знасигналу Р видає сигнал помилки Е чення лічильника 11 має відповідати порядку величини, заданому поточним порахованим Обидва лічильники 11 і 1 можуть бути виконазначенням контрольного лічильника 1 Так само ні, наприклад, у вигляді комірок ЕСППЗП При може бути передбачено, що зв'язок між пораховацьому передбачено, що ВІДПОВІДНО ДО ВІДОМОГО ним значенням лічильника 11 і порахованим знапринципу роботи двійкового лічильника інформаченням лічильника 1 відповідає логарифмічній, ція в окремі комірки ЗП ВІДПОВІДНО до правил лічби експоненціальній чи будь-якій ІНШІЙ придатній і у прямому чи зворотному напрямку записується чи бажаній функції Цей принцип може бути застосостирається Точно так же однорозрядний контрований для ЛІЧИЛЬНИКІВ як з прямим, так і зі зворотльний лічильник 1 складається із комірок ЕСППЗП, ним напрямком лічби причому інформація в окремих комірках 1 п послідовно може або лише записуватися або лише стиратися Нижче описана типова робота зображеного на фігурі пристрою Принципово передбачено, що з кожним вхідним сигналом І блок 3 управління мусить видавати лічильний сигнал S11 При цьому попередньо вузол 4 логічного контролю перевіряє ЛІЧИЛЬНІ стани обох ЛІЧИЛЬНИКІВ 1 І 11 шляхом аналізу сигналу Z11 порахованого значення і сигналу Z1 контролю порахованого значення Якщо, наприклад, обидва сигнали дорівнюють "0", вузол 4 логічного контролю констатує, що існує співпадан Насамкінець слід зауважити, що лічильник 11 і контрольний лічильник 1 не обов'язково мають здійснювати лічбу у одному напрямку Може бути передбачено, що перший лічильник лічить у прямому напрямку, а другий лічильник у зворотному Єдиною передумовою для захисту від маніпуляцій є те, що контрольний лічильник лічить лише у одному напрямку, а вузол 4 логічного контролю виконано таким чином, що між порахованими значеннями лічильника 11 і контрольного лічильника 1 існує логічний зв'язок 44939 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
