Упаковка для штучних предметів і спосіб їх пакування

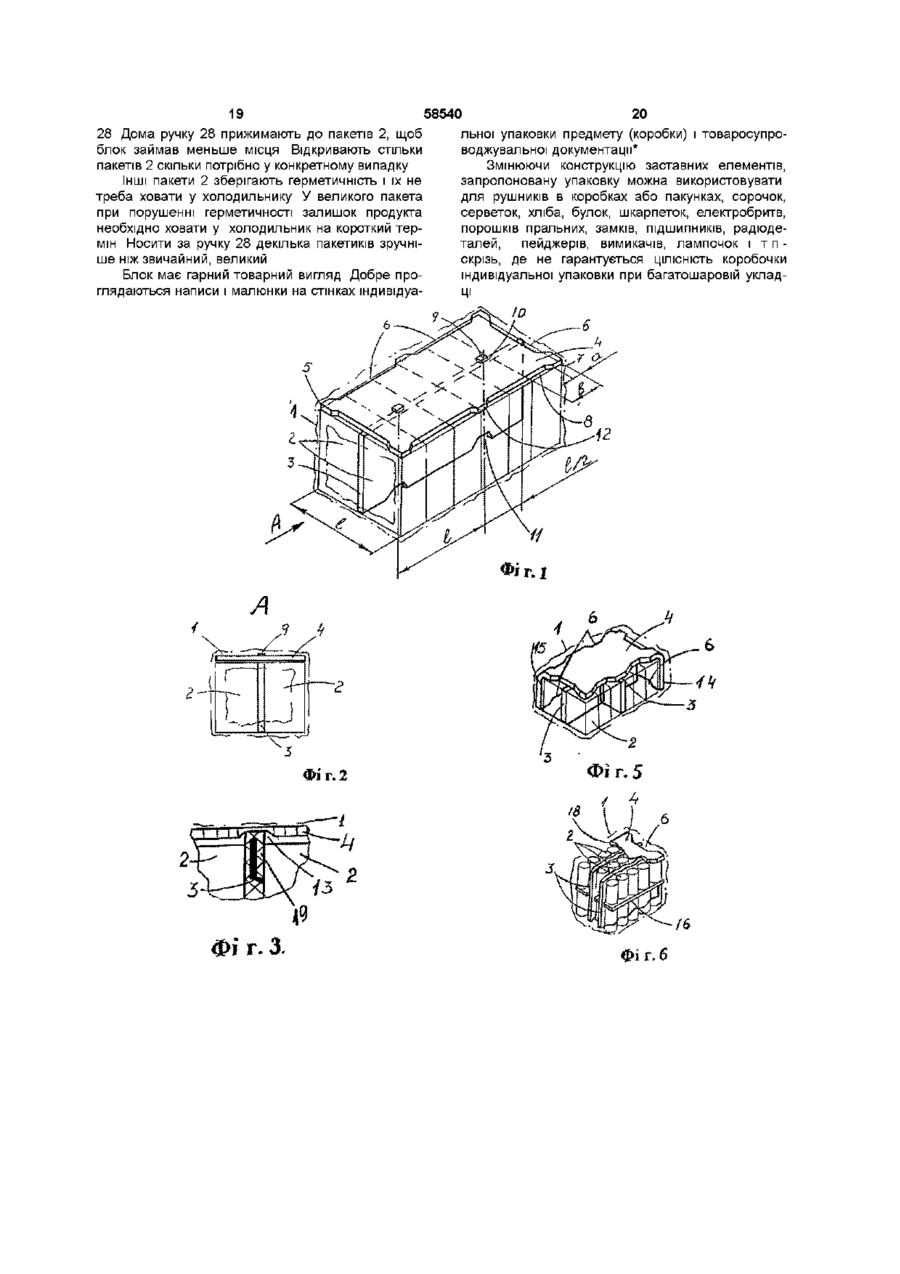

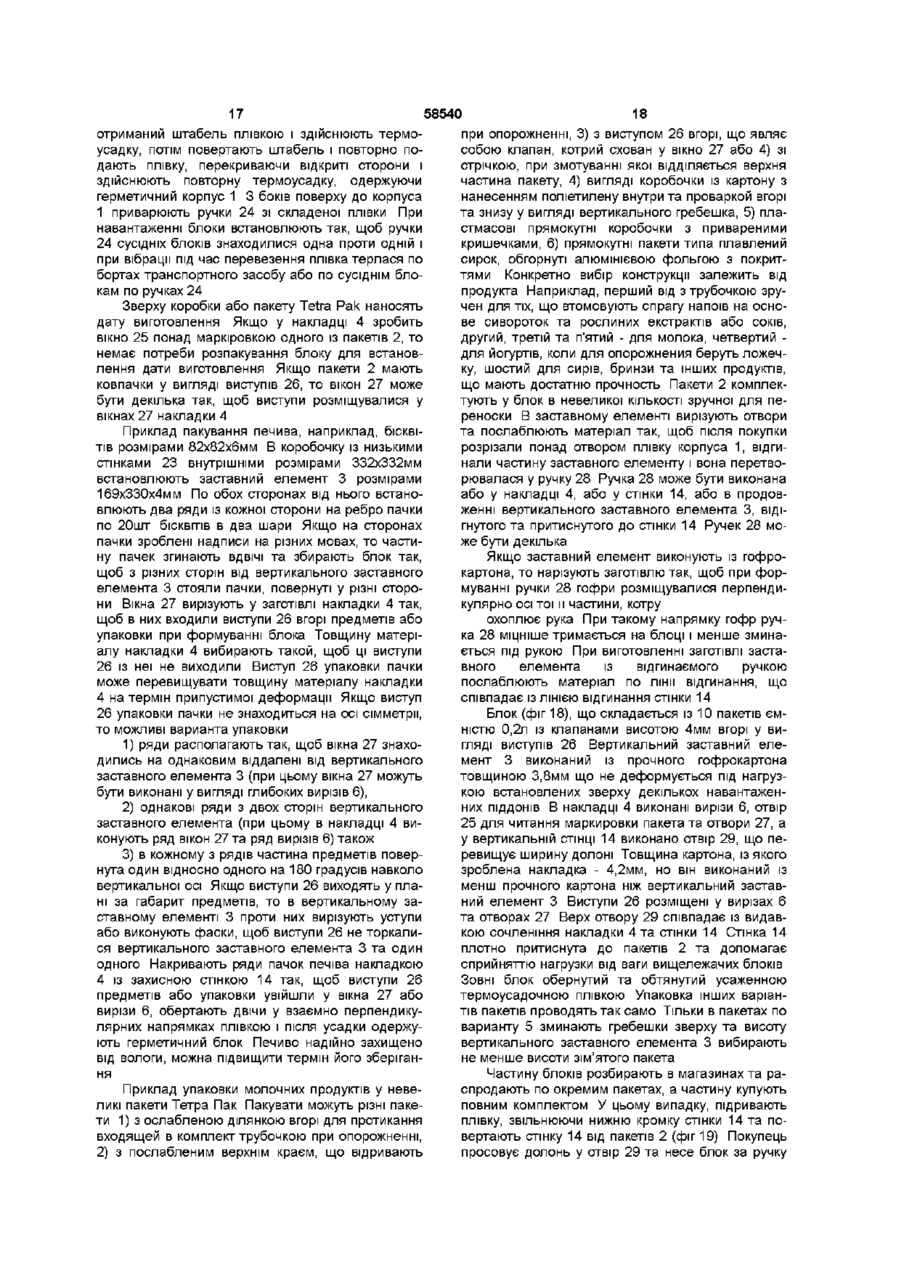

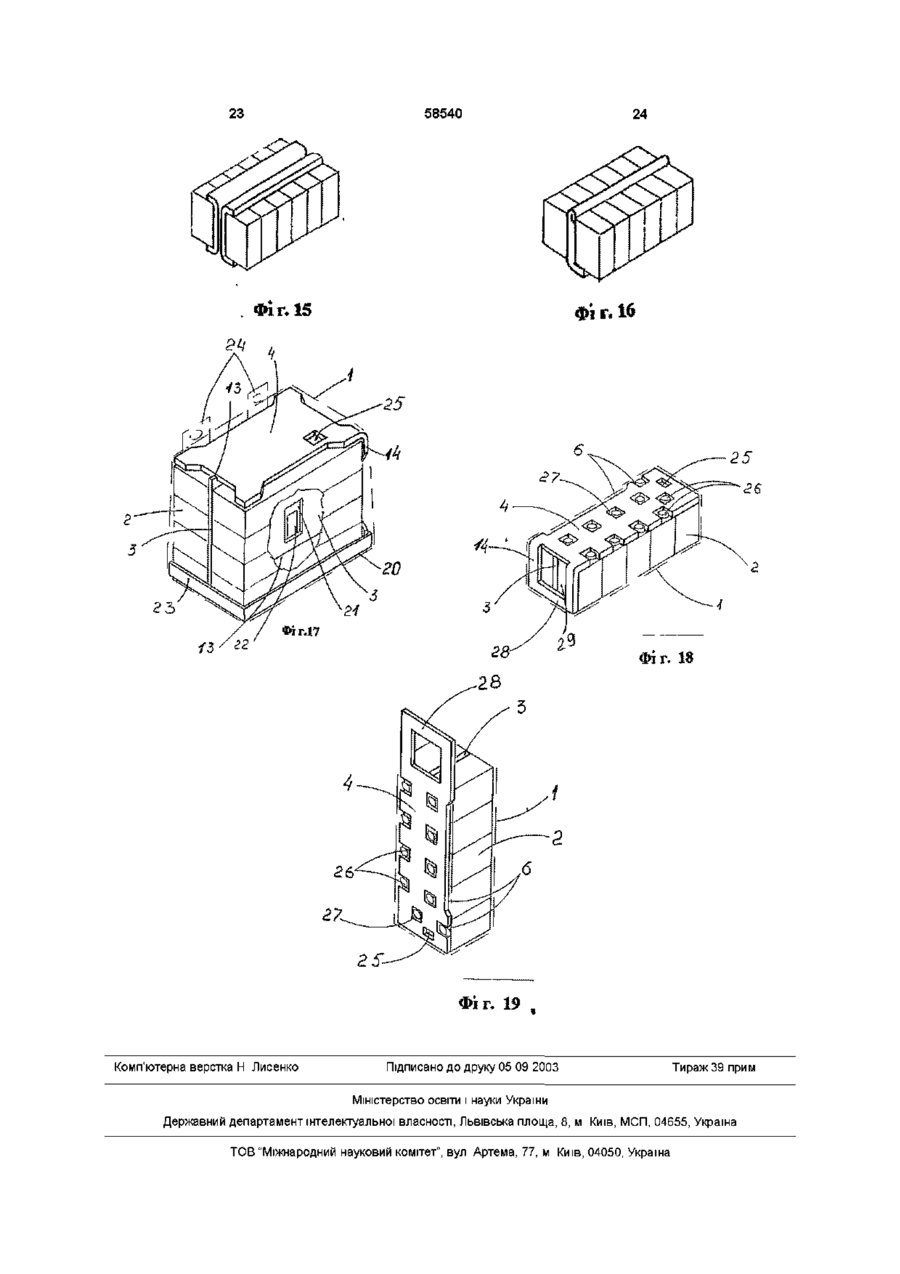

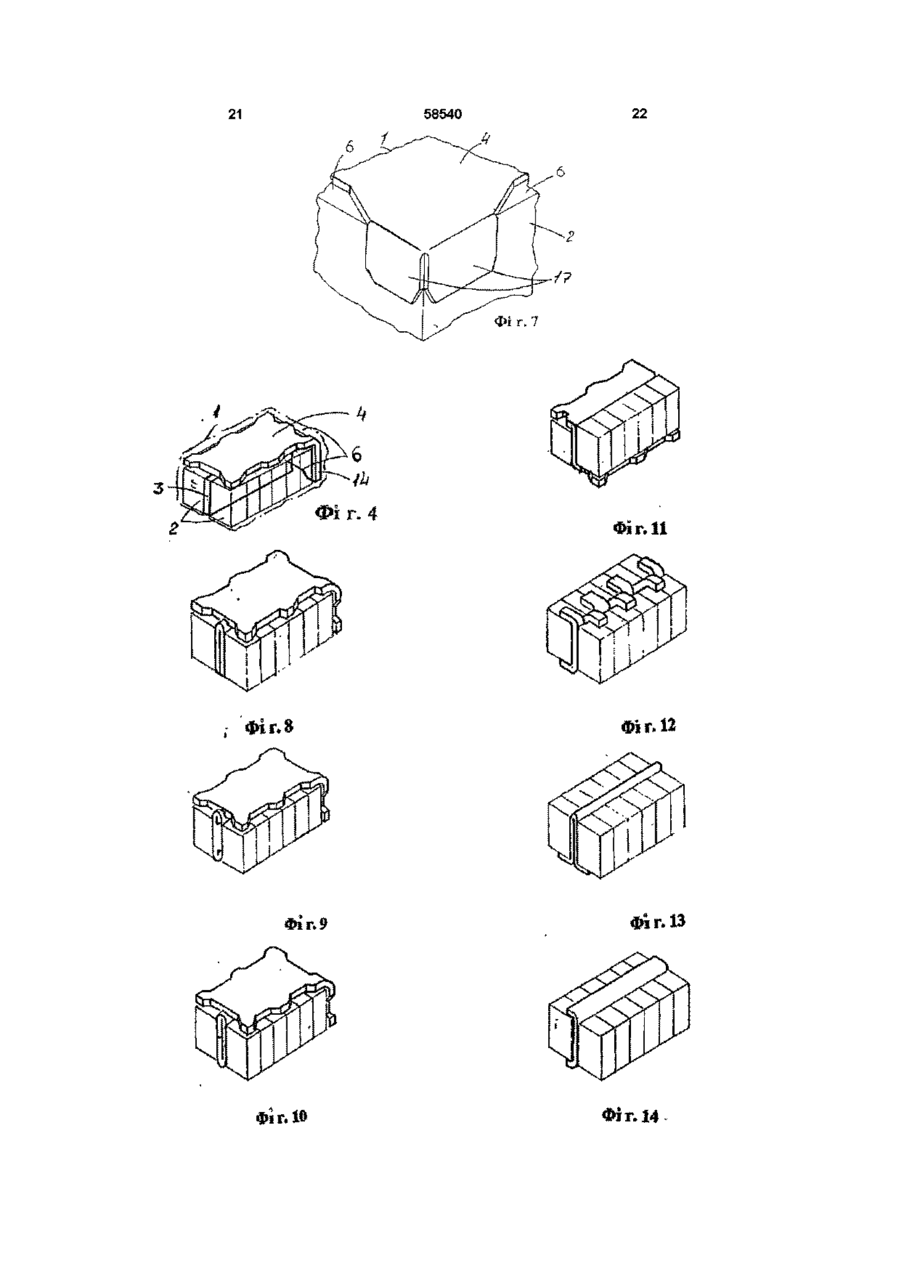

1 Упаковка для штучних предметів, що містить корпус у вигляді оболонки із еластичного матеріалу і заставні елементи, яка відрізняється тим, що заставні елементи виконані у вигляді жорстких, недеформівних вертикальних елементів, розташованих всередині корпуса, при цьому, як мінімум, один вертикальний заставний елемент розміщений між двома суміжними рядами предметів, висота елемента не менше сумарної висоти всіх прошарків покладених один на одного предметів, а при однорядній по висоті укладці - не менше висоти предмета 2 Упаковка по п 1, яка відрізняється тим, що матеріал, з якого виготовлено вертикальний заставний елемент, має найбільшу МІЦНІСТЬ та жорсткість у вертикальній площині 3 Упаковка по пп 1, 2, яка відрізняється тим, що додатково забезпечена заставними елементами накладками, розташованими всередині корпуса, який разом із предметами являє собою блок, як мінімум, одна накладка розміщена над рядами предметів, причому на стороні накладки виконані вирізи, а відстань між вирізом і краєм накладки не перевищує ширини прилеглої грані предмета 4 Упаковка по пп 1-3, яка відрізняється тим, що угорі вертикальних заставних елементів виконані виступи, а в нижній частині виконані заглиблення, розташовані проти виступів, ширина яких не менше ширини виступів, а глибина - не менше різниці висот виступів і товщини накладки, що лежить на предметах, відстань між центрами виступів дорівнює ширині блока, в накладках виконані вікна, причому виступи розміщені у вікнах 5 Упаковка по пп 1-4, яка відрізняється тим, що в накладці виконані відігнуті захисні стінки, висота яких не менше висоти предмета 6 Упаковка по пп 1-5, яка відрізняється тим, що в накладці виконані фіксатори у вигляді виступів для додаткового закріплення предметів 7 Упаковка по пп 1-6, яка відрізняється тим, що не менш ніж один край вертикального заставного елемента зігнутий ВДВІЧІ 8 Упаковка по пп 1-6, яка відрізняється тим, що не менш ніж два краї вертикального заставного елемента зігнуті у вигляді одної з букв " П " або " U ", або " С ", або "О", або " Q", або " Z ", або " І ", або знака "]", або "][", які стиснуті 9 Упаковка по пп 1 -8, яка відрізняється тим, що у вертикальному заставному елементі виконано не менш ніж одне вікно, в яке поміщено консервант 10 Упаковка по пп 1-9, яка відрізняється тим, що у накладці виконане не менш ніж одне вікно, розміщене над предметом 11 Упаковка по пп 1-10, яка відрізняється тим, що додатково забезпечена заставними елементами - підкладками, при цьому, як мінімум, одна підкладка розміщена під рядами предметів 12 Упаковка по п 11, яка відрізняється тим, що підкладка виконана не менш ніж із однією стінкою, розташованою збоку від предметів 13 Упаковка по пп 11, 12, яка відрізняється тим, що заставна бокова захисна стінка жорстко зв'язана не менш ніж з одною боковою стінкою 14 Упаковка по пп 1-13, яка відрізняється тим, що до бокової поверхні предметів притиснута не менш ніж одна відігнута захисна стінка, висота якої не менше висоти предмета 15 Упаковка по пп 1-14, яка відрізняється тим, що частина заставного елемента виконана у вигляді ручки 16 Упаковка по пп 1-13, яка відрізняється тим, що корпус додатково забезпечений не менш ніж однією ручкою 17 Упаковка по пп 1-16, яка відрізняється тим, що при пакуванні предметів, висота яких може зменшуватися до означеного ліміту без погіршення якості, висота вертикального заставного елементу не менше цієї висоти 18 Спосіб пакування штучних предметів, що передбачає установку їх рядами, розміщення заставних елементів і обволікання предметів плівковою оболонкою із одержанням блока, який відрізняється тим, що спочатку встановлюють ряд предметів із утворенням зазора між ними, у який помі О ю 00 ю 58540 щають жорсткий недеформівний вертикальний заставний елемент, після чого ряди щільно притискають до вертикального заставного елемента й обволікають їх плівковою оболонкою 19 Спосіб по п 18, який відрізняється тим, що при виготовленні вертикального заставного елемента заготівку орієнтують так, щоб його найбільша МІЦНІСТЬ та жорсткість у блоці були у вертикальній площині 20 Спосіб по пп18, 19, який відрізняється тим, що над рядами предметів із вертикальним заставним елементом додатково розміщують накладку 21 Спосіб по пп 18-20, який відрізняється тим, що в накладці відгинають не менш ніж одну стінку, відігнуту стінку накладки притискають до предметів, а потім обволікають їх плівковою оболонкою 22 Спосіб по пп 18-21, який відрізняється тим, що заставний елемент виконують з гофрокартона, нарізають заготівку так, щоб гофри при формуванні блока розташовувалися у вертикальній площині 23 Спосіб по пп 18-22, який відрізняється тим, що вертикальний заставний елемент виконують із гофрокартона, по верхньому та нижньому краях заготівки згинають краї у вигляді однієї з букв " П " або " U ", або " С ", або "О", або "Q ", або " Z ", або " І ", або знака "]", або "][", які стиснуті, а при наявності у ньому горизонтальної полиці, вона заводиться під один із рядів до зрушування 24 Спосіб по пп 18-23, який відрізняється тим, що після щільного притиснення верхніх частин предметів до вертикального заставного елемента їх фіксують накладкою 25 Спосіб по пп 18-24, який відрізняється тим, що перед пакуванням предмети перевертають, а після пакування в блок його перевертають так, що при зберіганні предмети спираються на заставний елемент 26 Спосіб по пп 18-25, який відрізняється тим, що установку предметів і вертикального закладного елемента проводять на підкладку 27 Спосіб по п 26, який відрізняється тим, що після установки предметів та вертикального заставного елемента бокові стінки підкладки відгинають, а потім з'єднують 28 Спосіб по пп 18-27, який відрізняється тим, що перед притискуванням предметів до вертикального заставного елемента частину із них повертають на 180 градусів і збирають блок так, щоб з різних сторін від вертикального заставного елемента стояли предмети, повернуті у різні сторони 29 Спосіб по пп 18-28, який відрізняється тим, що вікна вирізують в заготівці накладки так, щоб в них входили виступи предметів при формуванні блока 30 Спосіб по пп 18-29, який відрізняється тим, що виступ вгорі предмета не знаходиться на його осі симетрії, а ряди розміщують так, щоб частина виступів знаходилась на максимальному віддалені від вертикального заставного елемента, і накривають накладкою так, щоб виступи предметів увійшли у вирізи та вікна накладки 31 Спосіб по пп 18-30, який відрізняється тим, що при виготовленні заготівки заставного елемента із ручкою, що відгинається, ослаблюють матеріал по лінії відгинання 32 Спосіб по пп 18-31, який відрізняється тим, що при пакуванні предметів, висота яких може зменшуватися до означеного ліміту без погіршення якості, предмети складають або деформують так, щоб їхня висота була мінімальною Винахід призначений для використання в харчовій, консервній, молочній, взуттєвій, кондитерській, хлібобулочній, ХІМІЧНІЙ, мікробіологічній, фармацевтичній, електротехнічній, радіотехнічній промисловості, поліграфи, виробництві іграшок, запасних частин, біжутерії, галантереї, предметів побуту - у всіх випадках, коли продукція пакується в коробки, коробочки, пакети, футляри, стаканчики та баночки із пластику, пенали, пакунки, мішечки і може бути використаний при збереженні і перевезенні масових штучних предметів Відома упаковка для штучних предметів, зокрема, пакети для сокутетра пак, яка уявляє собою корпус у виді плівкової оболонки, усередині якого приміщені пакети (див рекламний проспект фірми Tetra Pak "Tetra Shrink wrapper 674862", Швеція, опублікований у листопаді 1989р, копія ВІДПОВІДНИХ сторінок додається) Проте, внаслідок відсутності в показаної упаковці елементів, що сприймають на себе навантаження пакетів у блоках, при збереженні, навантаженні, транспортуванні і розвантаженні відбувається деформація бічних ЗОВНІШНІХ СТІНОК пакета окремо і пакетів, укладених в еластичну упаковку у виді блока Це приводить до пошкодження як пакета, так і до розсипання блока при навантаженні або розвантаженні, як слідство, до втрати продукції, що знаходиться в пакетах Найбільше близькою є упаковка для штучних предметів, що описана в авторському СВІДОЦТВІ СРСР №1375509, м кл В65В11/50, 1988р Упаковка містить корпус у виді плівкової оболонки, упорядковані в ряди покладені предмети і, як мінімум, два заставних елементи Дана упаковка обрана як прототип Прототип збігається із винаходом у тому, що містять загальні ознаки - корпус у виді оболонки із еластичного матеріалу (у прототипа це термоусадочна плівка), - розташовані в ряди предмети, не менше двох заставних елементів, - розташування заставних елементів у вертикальній і горизонтальній площинах, - розміщення заставного елемента над предметами Проте, внаслідок того, що заставні елементи в упаковці по прототипу розташовані поверх корпусу, а не усередині його, упаковка не забезпечує надійність при транспортуванні, тому що в момент гальмування і різкого початку прямування блоки предметів, наприклад, пакети із соком тетра пак будуть зміщатися один відносно іншого Це приво 58540 дить до падіння пакетів, укладених по декілька штук у корпус із плівкової оболонки і, як слідство, до деформації і розірвання пакетів Крім того, через відсутність усередині корпусу елемента, що сприймає на себе вантаж пакетів, розташованих над ним у штабелі, відбувається деформація ЗОВНІШНІХ бічних стінок як пакетів, що знаходяться усередині еластичного корпусу, так і бічних стінок самого блоку Таким чином, упаковка по прототипу не придатна для транспортування, навантаження і розвантаження конкретного виду продукції - пакетів Tetra Pak Відомий спосіб пакування предметів у термоусадочну плівку, що передбачає виготовлення заготівлі плівки, обволікання предметів і термоусадку плівки в місцях перегинів із одночасним екрануванням іншої частини заготівлі (див авторське свідоцтво СРСР №1206178, м кп В65В11/50,1986р) Проте, даний спосіб має обмежену галузь застосування внаслідок відсутності елементів, що надають жорсткість блоку Наприклад, таким способом не можна упаковувати пакети із напоями, що виготовляються за технологією фірми Tetra Рак, тому що при установленні їх штабелем, особливо при зберіганні і транспортуванні вага сприймається пакетом, що приводить до деформації і навіть до їхнього розірвання Найбільш близьким, із відомих заявнику, є спосіб пакування, що передбачає штабелювання предметів, покриття штабеля плівковою оболонкою, формування каналів під вилковий захват шляхом розміщення на верхній поверхні штабеля і його бічних стінок заставних елементів із нежорсткого матеріалу і покриття верхньої поверхні плівки із повторною термоусадкою (див авторське свідоцтво СРСР №1375509, м кл В65В11750,1988р) Дане рішення обрано прототипом по способу пакування штучних предметів Прототип збігається із заявленим винаходом у тому, що має загальні операції - установлення предметів рядами, - штабелювання, - розміщення заставних елементів після укладки предметів рядами, - обволікання предметів плівковою оболонкою, - на заставних елементах на верхній поверхні наявність плівки Спосіб по прототипу, по-перше, складний, по-друге, більш енергоємний і, по-третє, має обмежену тривкість і, отже, галузь застосування Це пояснюється тим, що заставні елементи розміщаються на верхній поверхні штабеля, а не всередині, між усіма рядами предметів До того ж, заставні елементи у прототипу виконані "із нежорсткого матеріалу" і не можуть виконувати функцію елементів, що приймають на себе навантаження від предметів, розташованих на ньому в штабелі Особливо ця небезпека виявляється при завантаженні в транспортні засоби, транспортуванні їх і розвантаженні Велика енергоємність визначається необхідністю виконувати дві термоусадки В основу винаходу на упаковку поставлена задача створити таку упаковку, в якій за рахунок іншого виконання заставних елементів, а також іншого розміщення їх всередині корпусу між рядами предметів, над ними і співвідношення висоти їх і предметів забезпечити надійність зберігання упакованих предметів при їхньому зберіганні, навантаженні, транспортуванні і розвантаженні Поставлена задача вирішена в упаковці для штучних предметів, виконаної у вигляді блоку, що містить корпус у вигляди оболонки із еластичного матеріалу і заставні елементи тим, що заставні елементи виконані у вигляді жорстких, недеформівних вертикальних елементів, розташованих всередині корпусу, при цьому, як мінімум, один вертикальний заставний елемент розміщено між двома суміжними рядами предметів, висота елемента не менше сумарної висоти всіх прошарків покладених один на одного предметів, а при однорядній по висоті укладці - не менш висоти предмета Крім того, матеріал, із якого віготовлен вертикальний заставной елемент, має найбільшу МІЦНІСТЬ та жорсткість у вертикальній площині Крім того, упаковка додатково забезпечена заставними елементами-накладками, розташованими усередині корпуса, який разом із предметами являє собою блок, як мінімум, одна накладка розміщена над рядами предметів, причому на стороні накладки виконані вирізи, а відстань між вирізом і краєм накладки не перевищує ширини прилеглої грані предмета Крім того, вгорі вертикальних заставних елементів виконані виступи, а в нижній частині виконані заглиблення, розташовані проти виступів, ширина яких не менше ширини виступів, а глибина - не менш різниці висот виступів і товщині накладки, що лежить на предметах відстань між центрами виступів дорівнює ширині блока, а в накладках виконані вікна, в які поміщені виступи Крім того, в накладці виконані відігнуті захисні стінки висотою не менше висоти пакета Крім того, в накладці виконані фіксатори у вигляді виступів для додаткового закріплення предметів Крім того, не менш ніж-один край вертикального заставного елемента зігнутий ВДВІЧІ Крім того, не менш ніж два краї вертикального заставного елемента зігнуті у вигляді букв "П", або "С", або "О", або "Q", або "Z" або "І", або знака " ] " , або знаків " ] [ " і стиснуті Крім того, упаковка додатково забезпечена заставними елементами-підкладками, як мінімум, одна підкладка розміщена під рядами Крім того, підкладка виконана не менш ніж з однією стінкою, розташованою по периметру Крім того, в вертикальному заставному елементі виконано не менш ніж одне вікно, в яке поміщено консервант Крім того, у накладці виконане не менш ніж одне вікно, розміщене над предметом Крім того, упаковка додатково забезпечена заставними елементами-підкладками, при цьому, як мінімум, одна підкладка розміщена під рядами предметів Крім того, підкладка виконана не менш ніж із однією стінкою, що розміщена збоку від предметів Крім того, заставна бокова захисна стінка жорстко зв'язана не менш ніж з одною боковою стінкою Крім того, до бокової поверхні предметів притиснута не менш ніж одна відігнута захисна стінка, 58540 висота якої не менше висоти предмета Крім того, частина заставного елемента виконана у вигляді ручки Крім того, корпус додатково забезпечено не менш ніж однією ручкою Крім того, якщо при пакуванні предметів висота яких може зменшуватися до означенного ліміту без погіршення якості, висота вертикального заставного елементу не менше ІЄІ висоти Новим в упаковці для штучних предметів є наявність головних ознак - заставні елементи виконані у вигляді жорстких, недеформівних вертикальних елементів, - вертикальні заставні елементи розташовані всередині корпусу, висота хоча б одного не менш сумарної висоти всіх прошарків покладених один на одний предметів, а при однорядній по висоті укладці - не менше висоти предмета, - як мінімум, один вертикальний заставний елемент розміщений між двома суміжними рядами предметів Новизна упаковки полягає в наявності другорядних ознак, відсутність яких не впливає на здійснення винаходу, а збільшуючих додатково надійність навантаження, транспортування і розвантаження предметів - матеріал, із якого віготовлен вертикальний заставній елемент, має найбільшу МІЦНІСТЬ та жорсткість у вертикальній площині, - наявність додаткових накладок, розташованих всередині корпусу, - розміщення, як мінімум, однієї накладки над предметами, - виконання вирізів на стороні накладки, - відстань між вирізом і краєм накладки не перевищує ширини прилеглої грані предмету, - у накладці виконані вікна, - у накладці виконані відігнуті захисні стінки, висота яких не менше висоти пакета, - у вертикальному заставному елементі виконані виступи, - згадані виступи розміщені у вікнах накладки, - у нижній частині вертикального заставного елемента виконані заглиблення, - заглиблення розташовані проти виступів, - ширина поглиблень не менше ширини виступів, а глибина - не менше різниці висот виступів і товщини накладки, що лежить на предметах, - відстань між центрами виступів і заглиблень дорівнює ширині корпусу, - у накладці виконані у вигляді виступів фіксатори для круглих предметів або кришок предметів, - не менш ніж одна частина (край) вертикального заставного елемента один край вертикального заставного елемента зігнутий ВДВІЧІ, - не менш ніж два краї вертикального заставного елемента зігнуті у вигляді букв "П", або "U", або "С", або "О", або "Q", або "Z" або "І", або знака " ] " , або "][" і стиснуті, - упаковка додатково забезпечена заставними елементами-підкладками, при цьому, як мінімум, одна підкладка розміщена під рядами предметів, - підкладка виконана не менш ніж з однією стінкою, розташованою по периметру, - у вертикальному заставному елементі виконано не менш ніж одне вікно, в яке поміщено кон 8 сервант, - у накладці виконане не менш ніж одне вікно, розміщене над предметом, - упаковка додатково забезпечена заставними елементами-підкладками, при цьому, як мінімум, одна підкладка розміщена під рядами предметів, - підкладка виконана не менш ніж із однією стінкою, що розміщена збоку від предметів, - заставна бокова захисна стінка жорстко зв'язана не менш ніж одною боковою стінкою, - до бокової поверхні предметів притиснута не менш ніж одна відігнута захисна стінка, висота якої не менше висоти предмета, - частина заставного елемента виконана у вигляді ручки, - корпус додатково забезпечено не менш ніж однією ручкою, - при пакуванні предметів, висота яких може зменшуватися до означенного, ліміту без погіршення якості, висота вертикального заставного елементу не менше цієї висоти В основу способу пакування штучних предметів поставлена задача створити спосіб, в якому за рахунок розміщення між рядами предметів і над ними заставних елементів, а також іншої ПОСЛІДОВНОСТІ виконання відомих (по прототипу) операцій, забезпечити спрощення способа, економію енерговитрат, збільшення надійності при їх зберіганні і транспортуванні при одночасному розширенні області застосування способу за рахунок забезпечення пакування і транспортування пакетів із продукцією, наприклад, що виготовляється по технології фірми Tetra Pak Поставлена технологічна задача вирішується в способі пакування штучних предметів, який передбачає встановлення їх рядами, розміщення заставних елементів і обволікання предметів плівковою оболонкою з одержанням блока тим, що спочатку встановлюють не менше двох рядів предметів з утворенням зазора між ними, в який поміщають жорсткий, недеформівний вертикальний заставний елемент, після чого ряди щільно притискають до вертикального заставного елемента й обволікають їх плівковою оболонкою При виготовленні вертикального заставного елемента заготівлю орієнтують так, щоб його найбільша МІЦНІСТЬ та жорсткість у блоці були у вертикальній площині Над рядами із вертикальним заставним елементом розміщають заставний елемент-накладку В накладці відгинають не менш ніж одну стінку, відігнуту стінку накладки притискають до предметів, а потім обволікають їх плівковою оболонкою Якщо заставний елемент виконують із гофрокартона, то нарізають заготівлю так, щоб гофри при формуванні блока розташовувалися у вертикальній площині Якщо вертикальний заставний елемент виконують із гофрокартона, то по верхньому та нижньому краям заготівлі згинають краї в вигляді букви або знака, а при наявності у нього горизонтальної полки горизонтальний край заводиться під один із рядів до зрушування Фіксують накладкою верхні частини предметів після щільного притиснення їх до вертикального 58540 заставного елемента Перед пакуванням предмети перевертають, а після пакування в блок його перевертають так, що при зберіганні предмети спираються на заставний елемент Установку предметів і вертикального заставного элемента проводять на підкладку, а встановлені предмети накривають накладкою Перед притискуванням предметів до вертикального заставного елементу частину із них повертають на 180 градусів і збирають блок так, щоб із різних сторін від вертикального заставного елемента стояли предмети, повернуті у різні сторони Вікна вирізують в заготівці накладки так, щоб в них входили виступи предметів при формуванні блока Якщо виступ вгорі предмета не знаходиться на його осі сімметрм, то ряди располагають так, щоб частина виступів знаходилась на максимальном віддалені від вертикального заставного элемента і накривають накладкою так, щоб виступи предметів увійшли у вирізи та вікна накладки Якщо заставний елемент виготовлюють із гофрокартону, то нарізають заготівлю так, щоб при формуванні ручки гофри розміщувалися перпендикулярно осі тої и частини, яку охоплює рука При виготовлі заготівлі заставного елемента із ручкою, що відгинається, ослаблюють матеріал по лінії відгинання Якщо пакують предмети, висота яких може зменшуватися до означенного ліміту без погіршення якості, то напередодні пакування предмети складають або деформують так щоб їхня висота була мінімальною Новим у способі пакування штучних предметів є - установлення предметів не менш ніж у два ряди з утворенням зазорів між рядами, - розміщення вертикального заставного елемента в зазор між рядами, - при виготовленні заставного елемента заготівлю орієнтують так, щоб його найбільша МІЦНІСТЬ та жорсткість у блоці були у вертикальній площині, - розміщення заставного елемента-накладки над рядами і вертикальним заставним елементом, - притиснення рядів предметів до вертикального заставного елемента, - відгинання стінки накладки і притиснення відігнутої стінки накладки до предметів, - якщо заставний елемент виконують з гофрокартона, то нарізають заготівлю так, щоб гофри при формуванні блока розташовувалися у вертикальній площині, - якщо вертикальний заставний елемент виконують із гофрокартона, у вигляді букви або знака із горизонтальною полкою, то при закладанні його між рядами горизонтальний край заводиться під один із рядів до зрушування, - фіксація накладкою верхніх частин предметів після щільного притиснення їх до вертикального заставного елемента, - перед пакуванням предмети перевертають, а після пакування в блок його перевертають так, щоб при зберіганні предмети спираються на заставний елемент, - установку предметів і вертикального застав 10 ного элемента проводять на підкладку, а встановлені предмети накривають накладкою, - перед притискуванням предметів до вертикального заставного елемента частину із них повертають на 180 градусів і збирають блок так, щоб з різних сторін від вертикального заставного елемента стояли предмети, повернуті у різні сторони, - вікна вирізують в заготівлі накладки так, щоб в них входили виступи предметів при формуванні блока, - якщо виступ вгорі предмета не знаходиться на його осі сімметрм, то ряди розміщують так, щоб частина виступів знаходилася на максимальном віддалені від вертикального заставного элементу і накривають накладкою так, щоб виступи предметів увійшли у вирізи та вікна накладки, - якщо заставний елемент виготовлюють із гофрокартону, то нарізають заготівлю так, щоб при формуванні ручки гофри розміщувалися перпендикулярно осі тої м частини, яку охоплює рука, - при виготовлі заготівлі заставного елемента із ручкою, що відгинається, ослаблюють матеріал по лінії відгинання, - якщо пакують предмети, висота яких може зменшуватися до означенного ліміту без погіршення якості, то предмети складають або деформують так щоб їхня висота була мінімальною Причинно-наслідковий зв'язок між сукупністю ознак і технічним результатом можна пояснити так Виконання несучих вантаж вертикальних заставних елементів, що перевищують по висоті ряди предметів, дозволяє передати зусилля елементам Розміщення вертикальних заставних елементів із притисненням їх предметами з двох сторін дозволяє рівномірно, симетрично їх навантажувати та одержати блок із найменшими розмірами в плані, забезпечуваним натягом плівки Розміщення накладки над рядами предметів із вертикальним заставним елементом дозволяє зберегти розміри блока, тому що плівка "втомлюється" і при вібрації під навантаженням витягується, а накладка не дозволяє змінити розміри Виступи и охороняють від ударів, що особливо важливо при навантаженні, транспортуванні і розвантаженні Виконання на бічних сторонах накладки вирізів дозволяє фіксувати кожний із предметів натягом плівки При відсутності вирізів плівка охопила б накладку і не фіксувала б предмети Для цього, відстань між виступом накладки і вирізом не перевищує ширини, що прилягає грані предмета Притиснення до пакетів відігнутої стінки накладки підвищує тривкість блока в поздовжньому напрямку Накладка компенсує можливе відхилення від розміщення в одній площині заставних елементів при встановленні блоків один на одний, Виконання у вертикальних заставних елементах виступів, а в накладках виконання вікон дозволяє центрувати їх Коли виступи по висоті не менше товщини накладки, вони виступають над накладкою При встановленні над ними такого блоку вони потрапляють у розміщені проти виступів насподі у вертикальних заставних елементах 12 11 58540 заглиблення, розміри яких не менше виступів, дофіг 10 - блок із вертикальним заставним еледатково фіксуючи блок Коли відстань між середиментом у вигляді букви "О", нами виступів дорівнює ширині групового пакуванфіг 11 - блок Із вертикальним заставним еленя при укладці їх у перев'язку, виступи ментом у вигляді букви "Z", потрапляють у вирізи фіг 12 - блок Із вертикальним заставним елементом у вигляді і букви "І", Якщо заставний елемент виконують із гофрокартона, то нарізають заготівлю так, щоб гофри фіг 13 - блок із вертикальним заставним елепри формуванні блока розташовувалися у вертиментом у вигляді букви "Q", кальній площині, потім частина заготівлі обжимафіг 14 - блок із вертикальним заставним елеють, перегинають обтиснул ділянки ВДВІЧІ І ЩІЛЬНО ментом у вигляді знака " ] " , притискають і/(або) по верхньому і нижньому крафіг 15 - блок із вертикальним заставним елеям заготівлі, згинають краї у вигляді букв П", або ментом у вигляді знаків " ][", "U", або "С", або "О", або "Q", або "Z" або "І", або фіг 16 - блок із вертикальним заставним елезнака " ] " , або знаків " ][ ",о знака " ] ", або знаків "][ ментом у вигляді букви "L", ", а при закладенні його між рядами горизонтальфіг 17 - блок із коробками із взуттям, ний край заводиться під ряд до зрушування, то фіг 18 - блок із виступами вгорі предметів та підвищують жорсткість вертикального закладного притисненою ручкою, елемента та як слід жорсткість блока фіг 19 - блок у похідному положенні Фіксатори в накладці, що накладається на Упакований блок містить корпус 1, виконаний у предмети і вертикальний заставний елемент так, вигляді оболонки із еластичного матеріалу, наприщо вони спираються на предмети і фіксують їх клад, термоусадочної плівки В залежності від витільки після притиснення предметів до вертикальгляду вантажу та вимог до транспортування плівка ного заставного елемента, додатково підтримують може накривати всі грані блока або покривати поверх предметів вністю тільки чотири, а на залишившихся двох із протилежних сторін залишаються вікна, за які зруПеревертання предметів перед пакуванням, а чно брати блок Для пакетів Tetra Рак 1л із соком після пакування в блок знову перевертання забезце зручніше Усередині корпусу 1 розміщені штучні печує зберігання тендітних предметів із опорою на предмети, наприклад, пакети 2 Tetra Рак із соком заставний елемент розмірами 63х95х167мм (на кресленнях пакети 2 Вікна у які помещено консерванти, що знахопоказані тонкими ЛІНІЯМИ) Пакети 2 складені не дяться у вертикальному заставному елементі, доменш ніж у два ряди і не менш ніж в один прошазволяють краще зберігати предмети в герметичрок Між двома суміжними рядами із пакетами 2 ному корпусі розміщений, як мінімум, один жорсткий, недефорВиконання у накладці вікна понад предметом мівний, вертикальний заставний елемент 3, висота дозволяє бачити розміщенні на ньому надписи, якого не менш сумарної висоти всіх прошарків наприклад, маркировку або ховати в них виступи пакетів 2, а довжина не більше довжини ряду папредметів, наприклад, кришечок кетів 2 Якщо пакети покладені в один прошарок, Підкладки у корпусі, розміщені під рядами висота вертикального заставного елемента 3 не предметів, запобігають їх від ударів під час устаменше висоти пакета 2 Якщо пакують предмети, новки Вертикальні стінки, що скріплені поміж совисота яких може зменшуватись без погіршення бою, висота яких не менше висоти предмету, заякості, то висота вертикального заставного элепобігають від ударів збоку менту 3 може бути не менше висоти максимально Виконання частини заставного елементу у виприпустимо деформівного предмета Якщо пакугляді ручки або постачання корпуса ручкою робить ють предмети, высота котрих може зменшуватися блок зручнішим у переносці без погіршення якості, то висота вертикального Якщо пакують предмети, висота котрих може заставного елемента може бути не менше висоти зменшуватися без падіння якості, то висота вертимаксимально припустимого деформівного- або кального заставного елементу не менше цієї висоскладенного до мінімальних розмірів предмета ти Це дозволяє зменшити розміри пакету та виВертикальный заставний елемент 3 може бути трати, матеріалів та зміцнити блок виконаний як плоским, так і будь-якої конфігурації Все це підвищує ЦІЛІСНІСТЬ предметів Перетин його вибирають так, щоб він витримував На кресленнях подане пакування штучних максимальну вагу із урахуванням транспортних предметів перевантажень і вібрації, покладених поверх пакефіг 1 - загальний вид блока, тів 2 Якщо вертикальний заставний елемент З фіг 2 - вид "А" на торець блока, виконаний із анізотропного матеріалу, то він розфіг 3 - сполучення вертикального заставного ташований так, щоб навантаження сприймалося в елемента і накладки, напрямку найбільшої тривкості, наприклад, якщо фіг 4 - блок із накладкою Г-подібної форми, вертикальний заставний елемент 3 виконаний із гофрокартона, то гофри знаходяться у вертикальфіг 5 - блок із накладкою, виконаною з двома ній площині Якщо матеріал, із якого виготовлений відігнутими сторонами, вертикальний заставний елемент 3 має низьку фіг 6 - блок із предметами циліндричної форхарактеристику змяття, то краї його зміцнюють ми, фіг 7 - виступ блока із клапанами, фіг 8 - блок із вертикальним заставним елемеУсередині корпусу 1 на пакетах 2 розміщений, нтом у вигляді букви " П", як мінімум, один заставний елемент-накладка 4 Зовнішні-виступі 5 накладки 4 відповідають габафіг 9 - блок із вертикальним заставним елемеритам блока Далі із кожної сторони виконані вирінтом у вигляді букви "С", 13 58540 зи 6, причому довжина сторони 7 (позначена "а") виступу 5 менше довжини прилеглої сторони 8 (позначена "Ь") пакета 2 На вертикальному заставному елементі 3 виконані виступи 9, висота яких перевищує товщину накладки 4, у ВІКНІ 10 В яку вони входять Насподі вертикального заставного елемента 3 проти виступів 9 виконані заглиблення 11, ширина яких не менше ширини виступів 9, а глибина - не менше різниці висот виступів 9 і товщини накладки, що лежить на предметах 2 Відстань між центрами виступів 9 дорівнює ширині корпуса 1 У накладці 4 між вирізами 6 залишений виступ 12 На фіг 3 показане сполучення вертикального заставного елемента 3 і накладки 4, виконаної із матеріалу, що легко деформується, наприклад, із гофрокартона У накладці 4 видавлена канавка 13 на всю глибину можливої деформації У цьому випадку висота вертикального заставного елемента 3 перевищує висоту предмета 2 і глибину канавки 13 Для захисту від ЗОВНІШНІХ ВПЛИВІВ на пакети 2 у блоках, показаних на фіг 4, накладка 4 виконана Г-подібною, створюючи вертикальну захисну стінку 14, а на фіг 5 накладка 4 виконана із двома захисними стінками 14 і 15 Висота цих стінок не менше висоти пакета 2, а в них виконані вирізи 6 3 цією ж метою (захист пакетів 2 від ЗОВНІШНІХ ВПЛИВІВ) замість відігнутих стінок 14 і 15 можуть бути застосовані окремі заставні вертикальні накладки (на кресленні не показані) На фіг 6 показаний блок упаковки круглих предметів, покладених у шаховому порядку по три в ряду в два шари із прокладками 16 між ними Вертикальні заставні елементи 3 виконані неплоскими Виступи 5 накладки 4 можуть бути відігнуті, щоб частково охоплювати верх предметів На фіг 7 показана накладка 4 на пакетах 2 із відігнутими клапанами 17 У накладці 4 виконані у вигляді виступів фіксатори 18 для додаткового закріплення предметів Виступи фіксаторів 18 повернені вниз Жорсткість вертикального заставного елемента 3 підвищується, якщо його краї 19 перегнуті ВДВІЧІ і обтиснул для зберігання площинності 0 6 тиснутий край 19 може бути зафіксований клеєм, скобками, скріпками і т п Якщо відігнутий і залишившийся краї рівні по довжині, то вертикальний заставний елемент має конфігурацію у вертикальній площині, що відповідає буквам "П" (фіг 8) або "U" в залежності від того знаходиться перетин вгорі чи насподі Якщо відігнуті краї поверх і знизу тобто на відміну від попереднього випадку укріплені і верхній і нижній краї, то при коротких відігнутих краях конфігурація відповідає стиснутій букві "С" (фіг 9) Якщо відігнуті краї підходять один до одного і торці склеєні встик, то - стиснутій букві "О" (фіг 10) Можливо виконання, коли заготівля перегнута посередині, а ВІЛЬНІ краї розведені подібно букві "Z" (фіг 11) або у вертикального заставного елемента З верхній і нижній краї 19 - відігнуті у виді букви " І " (фіг 12) або "Q" (фіг 13) або знака " ] " (фіг 14), або знаків " ][ " (фіг 15) При відгинанні країв в різні сторони (фіг 11) крок ВІДГИНІВ може відповідати ширині пакета 2 При склеюванні країв встик (фіг 10) для зміцнення шва краї заготівлі обрізають 14 зигзагом Горизонтальні краї 19 можуть відповідати по конфігурації і розмірам половині накладки 4 Пакування предметів, наприклад, пакетів 2 Тетра Пак із соком розмірами 63x95x167мм провадиться в такий спосіб Пакети 2 вкладають по 6 штук у ряд, зрушують поперек напрямку подачі пакетів 2 і укладають другий ряд по 6 штук так, що між рядами залишено зазор Потім у зазор між рядами поміщають вертикальний заставний елемент 3, висота якого перевищує висоту пакета 2, а ширина не більше довжини ряду пакетів 2 Вертикальний заставний елемент 3 може бути встановлений після формування другого ряду Якщо вертикальний заставний елемент 3 виконують із гофрокартона, то попередньо нарізають заготівлю так, щоб гофри при формуванні блока розташовувалися у вертикальній площині Краї 19 заготівлі можуть обтискувати, потім перегинають обтиснул ділянки ВДВІЧІ і щільно притискають так, щоб зберігалася площина листа Для фіксації можуть додавати клей, зберігаючи в такому становищі доки клей не прихопить відігнутий край 19 Замість клею чи (або) разом із ним можна використовувати скріпки, скобки і т д Можливо відгинання країв 19 ВДВІЧІ тільки на вертикальних сторонах, а потім верхній і нижній краї* заготівлі згинають При цьому, його горизонтальний край 19 заводиться під один із рядів до зрушування другого ряду пакетів Цим способом можна користуватися при пакуванні предметів, на яких припускається слід від відігнутого краю 19 Потім ряд і вертикальний заставний елемент 3 зрушують до притиснення до першого ряду пакетів 2 При цьому вони щільно обтискають вертикальний заставний елемент 3 Далі на пакети 2 із більшої сторони ряду наносять термоусадочну плівку шириною 500мм, товщиною 80мкм і роблять термоусадку, створюючи корпус 1 у ВІГЛЯДІ оболонки При наявності плівки із липким шаром або стрічки типу "липучка" операція термоусадки виключається Вертикальні заставні елементи 3 забезпечують жорсткість блока тільки в одній вертикальній площині Застосування накладки 4 дозволяє підвищити жорсткість блока в горизонтальній площині й одночасно поліпшити захисні властивості Там, де вона встановлена, ЗОВНІШНІМ впливам протистоїть не тільки плівка Пакети 2 вкладають у ряд, зрушують поперек напрямку подачі пакетів 2 і вкладають другий ряд так, що між рядами був залишений зазор Між рядами встановлюють вертикальний заставний елемент 3 Пакети 2 і вертикальний заставний елемент 3 накривають накладкою 4, центруючи її у вікнах 10 виступами 9 Центрування накладки 4 можна робити і по її краях Ряди пакетів 2 зштовхують При цьому, вони щільно обтискують вертикальний заставний елемент 3 Далі пакети 2 із більшої сторони ряду обволікають плівкою Пакети 2 фіксуються вгорі плівкою в вирізах 6 Під час перевезення вага пакетів 2 сприймається вертикальними заставними елементами 3, а бічні зусилля передаються стінкам вагона або кузова стичними один із одним накладками 4 Накладки 4 також забезпечують передачу ваги від блоку до блоку, навіть якщо вони усунуті Якщо накладки 4 виконують із матеріалу, схильного до 16 15 58540 великих залишкових деформацій, наприклад, гофтовувати підкладки, що закріплюються в місцях рокартону, то и попередньо деформують, створюнаступного розміщення виступів вертикального ючи заглиблення 13 у майбутньому МІСЦІ контакту заставного елемента 3 На піддонах нижній шар із вертикальним заставним елементом 3 і встаноорієнтують так, щоб площина вертикального завлюють, як показано на фіг 3 Заглиблення 13, ставного елемента 3 знаходилася в напрямку одягнене на вертикальний заставний елемент З, прямування не дозволяє накладці 4 зміщуватися при нанесенні Приклад пакування предметів неправильної плівки і термоусадці форми - поліетиленових пакетів (МІШКІВ) ІЗ МИЮЧИМИ засобами Підкладку 20, розміри якої відповіДля підвищення жорсткості блока у вертикадають розмірам у плані блока, виконують у виді льній площині, перпендикулярної тієї, у якій знахокоробочки із низькими стінками і канавкою 13 вседиться вертикальний заставний елемент 3, накларедині В коробочку із низькими стінками вклададку 4 встановлюють, як показано на фіг 4 ють паралельно канавці 13 ряди пакетів (МІШКІВ) І Накладку 4 згинають і при встановленні сторону 14 встановлюють між ними вертикальний заставний притискують до пакетів 2 Сторона 14 забезпечує елемент 3, висота якого не менше висоти повного також додатковий захист мішка з розрівняним уровнем продукта та притисЖорсткість блока у вертикальній площині монутими швами Накривають накладкою 4, яку вижна збільшити, якщо встановити два взаємно перробляють по фіг 7 пендикулярні вертикальні заставні елементи 3 із вирізами, що дозволяють їм входити один у одний Видігнуті клапани 17 необхідні для компенсації так, що верх і низ їх лежать в одній площині Мож"втоми" плівки при взаємодії із нежорсткими стінна також збільшувати КІЛЬКІСТЬ СТІНОК 14, 15 наклаками пакетів (МІШКІВ) Накладка 4, яка виготовледки 4, або прискувати до пакетів 2 додаткові нана, наприклад, із гофрокартону, не розтягується, кладки, рівнобічні стінкам 14 і 15, але із іншого не змінює розмірів під впливом дінамичніх зусиль боку, а потім обгортати плівкою Можна на наклапід час транспортування Клапана 17 не оставлядці 4 відігнути краї і фіксувати іми пакети 2 ють відбитків на пакетах Приклад пакування предметів непрямокутньої Приклад пакування предметів 2 у коробках, форми - скляних консервних банок дитячого харнаприклад, із взуттям Коробки розмірами чування діаметром 68мм, висотою 96мм подано на 320x180x120мм укладають одна на одну по чотири фіг 6 Банки вкладають потри в ряду у першому і штуки у два ряди Між рядами по довгих сторонах третьому - по п'ять штук, у другому - чотири штуки установляють вертикальний заставний елемент З, в шаховому порядку На кришки між шарами клависота якого не менше сумарної висоти коробок дуть прокладки 16 шириною менше діаметра бан484мм, накривають накладкою 4, приставляють ки і на них укладають ще три таких же ряди Між захисну стінку 14, обволікають плівкою шириною рядами банок встановлюють два вертикальних 450мм, товщиною 80мкм і здийснюють термоусадзаставних елементи 3 хвилястого профілю, крок ку хвилі яких збігається із кроком укладки банок у При пакуванні високоякісного взуття в дорогих ряду, Встановлюють на кришки виступи фіксаторів коробках спочатку вирізують підкладку 20, розміри 18 накладки 4 Ряди банок зрушують, забезпечуюякої відповідають розмірам блока в плані У серечи обтискання вертикальних заставних елементів дині під вертикальним заставним елементом 3 у З Після зрушування рядів фіксатори 18 потрапляпідкладці 20 виконують канавку 13 Укладають у ють між кришками в результаті падіння під дією ряди коробки із взуттям, розміщують між ними веваги накладки 4 Далі обволікають поверхню терртикальний заставний елемент 3, накривають намоусадочною плівкою шириною 500мм, товщиною кладкою 4 із захисною стінкою 14, обволікають 80мкм Здійснюють усадку плівки і відправляють плівкою і здійснюють термоусадку споживачу Для взуття вибої якості в середину вертикального заставного елементу 3 виконують вікна 21, у Скляні банки можуть бути ушкоджені при встаякі поміщають консерванти в пакетах 22, що леновленні блока на кам'яну підлогу жать у межах площин його стінок В один із пакетів Ушкодження можна уникнути, якщо накладка 4 22 закладають осушувач наприклад, силікагель, у буде в підставі блока Для цього перед пакуванням другий - ароматизатор, у третій - консервант Підбанки перевертають і встановлюють на кришки кладку 20 виготовлюють у вигляді коробочки 23 Пакування ведуть як описано раніше Після тер(фиг 17) Коробочка 23 може бути виготовлена моусадки блоки перевертають і банки, в яких заздалегідь або виконана, наприклад, із підкладки, скляні денця спираються на картонний заставний бокові стінки якої відгинають та з'єднують між соелемент-накладку 4, відправляють на зберігання бою після встановлення взуття та вертикального Пакети 2 перевозять орієнтованими так, щоб заставного елемента 3 Бокові стінки можуть бути вертикальні заставні елементи 3 були, по можлирізної висоти або бути відсутні по деяких сторонах вості, паралельні бічним стінкам вагона або кузоВкладають коробки одна на одну по чотири в два ва Тоді вага пакетів 2 і сили інерції сприймаються ряди всередину коробочки із низькими стінками 23 вертикальними заставними елементами 3, а бічні із мінімальним зазором по довжині і встановлюють зусилля передаються стінкам вагона безпосередміж ними в канавку 13 вертикальний заставний ньо пакетами 2 і накладками 4 елемент 3 Накривають коробки накладкою 4, приПеревезення соків взимку здійснюється в опаставляють захисну стінку 14, низ якої вводять вселювальних вагонах На підлогу вагона вкладають редину коробочки із низькими стінками 23 так, щоб ІЗОЛЯЦІЙНИЙ матеріал, поверх якого кладуть картон між и стінками, коробками із взуттям і захисною або дерев'яні лаги і на них опирають вертикальні СТШКОЮІ4 були мінімальні зазори Обволікають заставні елементи 3 Замість лагів можна викорис 17 58540 отриманий штабель плівкою і здійснюють термоусадку, потім повертають штабель і повторно подають плівку, перекриваючи відкриті сторони і здійснюють повторну термоусадку, одержуючи герметичний корпус 1 3 боків поверху до корпуса 1 приварюють ручки 24 зі складеної плівки При навантаженні блоки встановлюють так, щоб ручки 24 сусідніх блоків знаходилися одна проти одній і при вібрації під час перевезення плівка терлася по бортах транспортного засобу або по сусіднім блокам по ручках 24 Зверху коробки або пакету Tetra Pak наносять дату виготовлення Якщо у накладці 4 зробить вікно 25 понад маркіровкою одного із пакетів 2, то немає потреби розпакування блоку для встановлення дати виготовлення Якщо пакети 2 мають ковпачки у вигляді виступів 26, то вікон 27 може бути декілька так, щоб виступи розміщувалися у вікнах 27 накладки 4 Приклад пакування печива, наприклад, бісквітів розмірами 82х82х6мм В коробочку із низькими стінками 23 внутрішніми розмірами 332х332мм встановлюють заставний елемент 3 розмірами 169х330х4мм По обох сторонах від нього встановлюють два ряди із кожної сторони на ребро пачки по 20шт бісквітів в два шари Якщо на сторонах пачки зроблені надписи на різних мовах, то частину пачек згинають ВДВІЧІ та збирають блок так, щоб з різних сторін від вертикального заставного елемента 3 стояли пачки, повернуті у різні сторони Вікна 27 вирізують у заготівлі накладки 4 так, щоб в них входили виступи 26 вгорі предметів або упаковки при формуванні блока Товщину матеріалу накладки 4 вибирають такой, щоб ці виступи 26 із неї не виходили Виступ 26 упаковки пачки може перевищувати товщину матеріалу накладки 4 на термін припустимої деформації Якщо виступ 26 упаковки пачки не знаходиться на осі сімметри, то можливі варианта упаковки 1) ряди располагають так, щоб вікна 27 знаходились на однаковим віддалені від вертикального заставного елемента 3 (при цьому вікна 27 можуть бути виконані у вигляді глибоких вирізів 6), 2) однакові ряди з двох сторін вертикального заставного елемента (при цьому в накладці 4 виконують ряд вікон 27 та ряд вирізів 6) також 3) в кожному з рядів частина предметів повернута один відносно одного на 180 градусів навколо вертикальної осі Якщо виступи 26 виходять у плані за габарит предметів, то в вертикальному заставному елементі 3 проти них вирізують уступи або виконують фаски, щоб виступи 26 не торкалися вертикального заставного елемента 3 та один одного Накривають ряди пачок печіва накладкою 4 із захисною стінкою 14 так, щоб виступи 26 предметів або упаковки увійшли у вікна 27 або вирізи 6, обертають двічи у взаємно перпендикулярних напрямках плівкою і після усадки одержують герметичний блок Печиво надійно захищено від вологи, можна підвищити термін його зберігання Приклад упаковки молочних продуктів у невеликі пакети Тетра Пак Пакувати можуть різні пакети 1) з ослабленою ділянкою вгорі для протикання входящей в комплект трубочкою при опорожненні, 2) з послабленим верхнім краєм, що відривають 18 при опорожненні, 3) з виступом 26 вгорі, що являє собою клапан, котрий схован у вікно 27 або 4) зі стрічкою, при змотуванні якої ВІДДІЛЯЄТЬСЯ верхня частина пакету, 4) вигляді коробочки із картону з нанесенням поліетилену внутри та проваркой вгорі та знизу у вигляді вертикального гребешка, 5) пластмасові прямокутні коробочки з привареними кришечками, 6) прямокутні пакети типа плавлений сирок, обгорнуті алюмінієвою фольгою з покриттями Конкретно вибір конструкції залежить від продукта Наприклад, перший від з трубочкою зручен для тіх, що втомовують спрагу напоїв на основе сивороток та рослиних екстрактів або соків, другий, третій та п'ятий - для молока, четвертий для йогуртів, коли для опорожнения беруть ложечку, шостий для сирів, бринзи та інших продуктів, що мають достатню прочность Пакети 2 комплектують у блок в невеликої КІЛЬКОСТІ зручної для переноски В заставному елементі вирізують отвори та послаблюють матеріал так, щоб після покупки розрізали понад отвором плівку корпуса 1, відгинали частину заставного елементу і вона перетворювалася у ручку 28 Ручка 28 може бути виконана або у накладці 4, або у стінки 14, або в продовженні вертикального заставного елемента 3, відігнутого та притиснутого до стінки 14 Ручек 28 може бути декілька Якщо заставний елемент виконують із гофрокартона, то нарізують заготівлю так, щоб при формуванні ручки 28 гофри розміщувалися перпендикулярно осі тої и частини, котру охоплює рука При такому напрямку гофр ручка 28 міцніше тримається на блоці і менше зминається під рукою При виготовленні заготівлі заставного елемента із відгинаємого ручкою послаблюють матеріал по лінії відгинання, що співпадає із ЛІНІЄЮ відгинання стінки 14 Блок (фіг 18), що складається із 10 пакетів ємністю 0,2л із клапанами висотою 4мм вгорі у вигляді виступів 26 Вертикальний заставний елемент 3 виконаний із прочного гофрокартона товщиною 3,8мм що не деформується під нагрузкою встановлених зверху декількох навантаженних ПІДДОНІВ В накладці 4 виконані вирізи 6, отвір 25 для читання маркировки пакета та отвори 27, а у вертикальній СТІНЦІ 14 виконано отвір 29, що перевищує ширину долоні Товщина картона, із якого зроблена накладка - 4,2мм, но він виконаний із менш прочного картона ніж вертикальний заставний елемент 3 Виступи 26 розміщені у вирізах 6 та отворах 27 Верх отвору 29 співпадає із видавкою сочленшня накладки 4 та стінки 14 Стінка 14 плотно притиснута до пакетів 2 та допомагає сприйняттю нагрузки від ваги вищележачих блоків Зовні блок обернутий та обтянутий усаженною термоусадочною плівкою Упаковка інших варіантів пакетів проводять так само Тільки в пакетах по варианту 5 зминають гребешки зверху та висоту вертикального заставного елемента 3 вибирають не менше висоти зім'ятого пакета Частину блоків розбирають в магазинах та распродають по окремим пакетах, а частину купують повним комплектом У цьому випадку, підривають плівку, звільнюючи нижню кромку стінки 14 та повертають стінку 14 від пакетів 2 (фіг 19) Покупець просовує долонь у отвір 29 та несе блок за ручку 20 19 58540 28 Дома ручку 28 прижимають до пакетів 2, щоб льної упаковки предмету (коробки) і товаросупроблок займав меньше місця Відкривають стільки воджувальної документації* пакетів 2 скільки потрібно у конкретному випадку Змінюючи конструкцію заставних елементів, Інші пакети 2 зберігають герметичність і їх не запропоновану упаковку можна використовувати треба ховати у холодильнику У великого пакета для рушників в коробках або пакунках, сорочок, при порушенні герметичності залишок продукта серветок, хліба, булок, шкарпеток, електробритв, необхідно ховати у холодильник на короткий терпорошків пральних, замків, ПІДШИПНИКІВ, радіодемін Носити за ручку 28 декілька пакетиків зручніталей, пейджерів, вимикачів, лампочок і т п ше ніж звичайний, великий скрізь, де не гарантуєтьсяЦІЛІСНІСТЬ коробочки індивідуальної упаковки при багатошаровій укладБлок має гарний товарний вигляд Добре проглядаються написи і малюнки на стінках індивідуа Фі г. б 22 21 Фі г. 7 ФІГ. 11 Фіг. 12 Фіг.9 Фіг. Ю Фіг. 13 Фіг. 14 23 58540 24 Фіг. 15 гз Фіг. 19 Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
