Лижне кріплення для рівнинних лиж

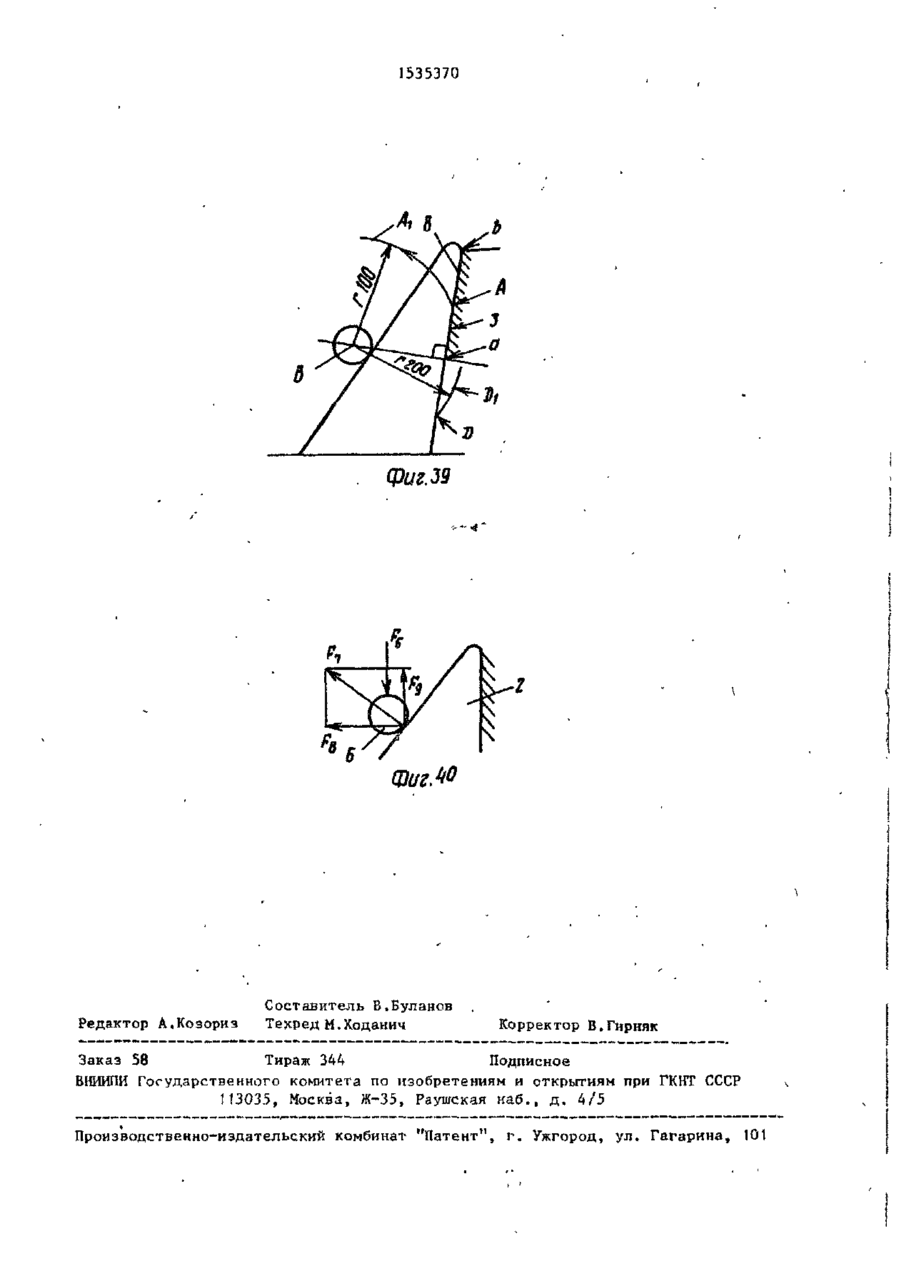

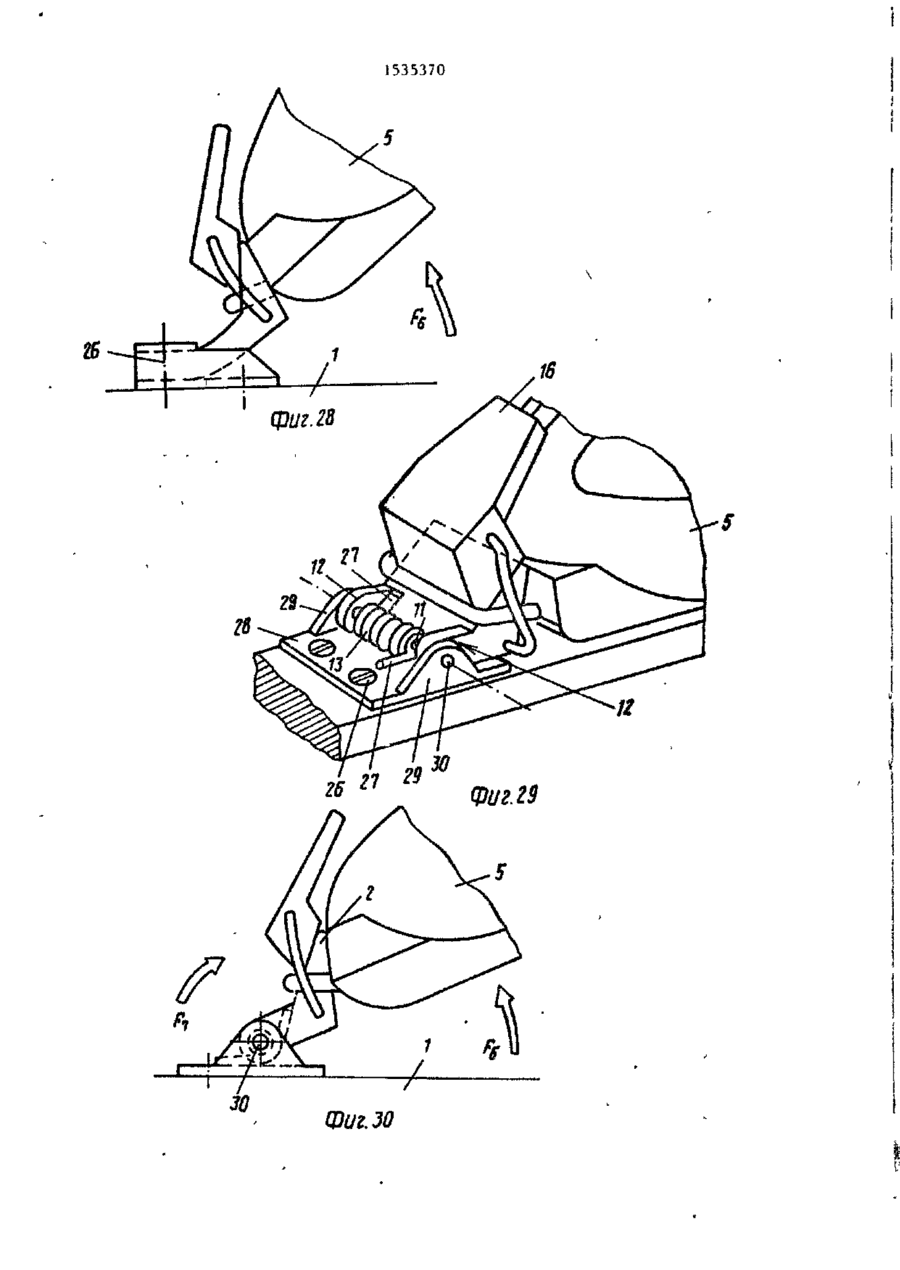

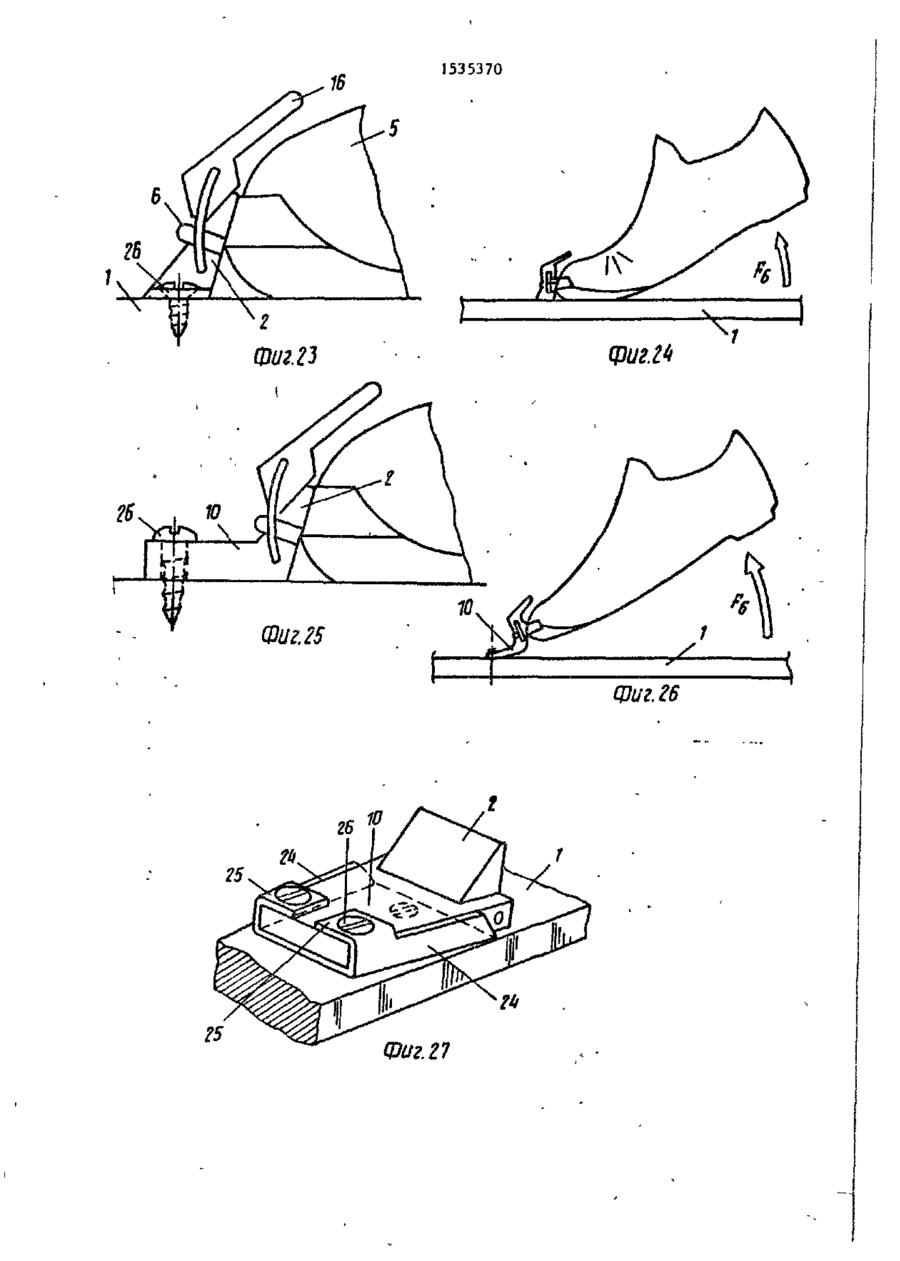

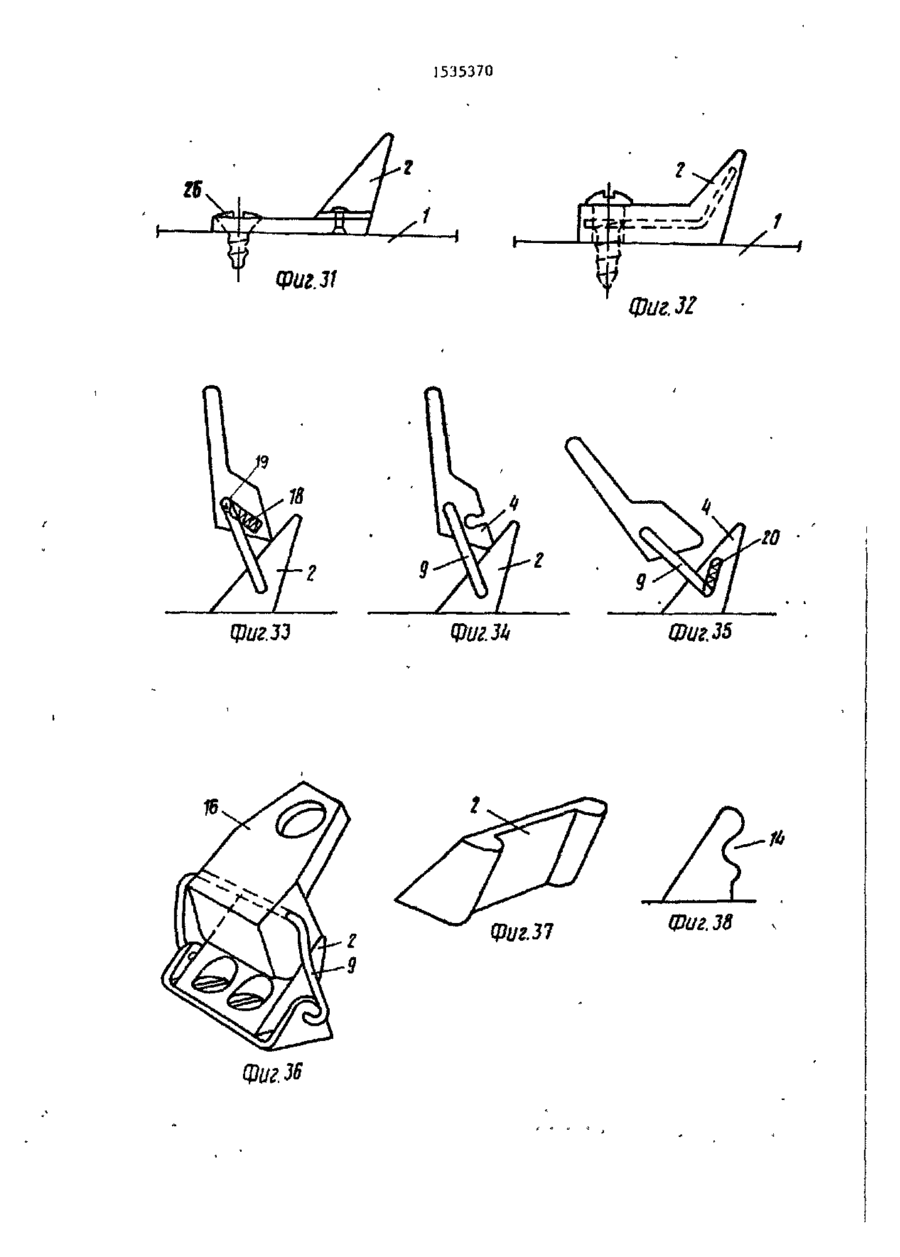

Изобретение относится к конструкции лыжных креплений для равнинных лыж и позволяет повысить надежность крепления благодаря выполнению захватывающего элемента 6 в виде скобы 7 и наличию на передней части ботинка 5 опорной поверхности 8, 19 э.п.ф-лы, 40 ил. 30.01.80 7902513 31.01.79 FR 1 О7.О1.9О.БЮЛ. Этаблиссман Франсуа Саломон Фис (FR) (72) Жорж Пьер Жозеф Саломон (FR) (53) 685.363.6 (088.8) (56) Патент Германии № 222828, кл. 77В,15, 1910. СО Сл со О Шиг.1 ^ k І535370 Изобретение относится к конструкции лыжного крепления для равнинных лыж. j. Цель изобретения - повышение н а дежности крепления. На ф и г . І изображено лыжное крепление во время проведения в рабочее положение; на фиг.2 - то же, перед запиранием; на фиг.З - то же, в поло- JQ же ний запирания; на фиг.4 - то же, вид сверку; на фиг,5 - то же, изометрия; на ф и г . 6 - крепление в положении запирания, изометрия; на фиг.7 схема начальной фазы надевания; на f5 фиг.8 - схема фазы прохода кривошипа; на ф и г . 9 - схема защелкнутого положения; на фиг,10 - 12 - рычаг для фиксации в различных положениях; на фиг.13 - 15 - опорный элемент и 20 ,передняя ч а с т ь ботинка,, различные формы и положения; на фиг. 16 - 22 различные виды исполнения лыжного крепления; на фиг,23 - 30 - р а з л и ч ные виды расположения опорного э л е - 25 мента на лыже; на фиг.З1 и 32 - в и ды опорного элемента; на фиг.33 35 - виды выполнения рычага для фиксации; на фиг.36 - схема к о н т а к та крепления; на фиг.37 и 38 - опор- 30 ный элемент; на фиг,39 - схема выполнения опоры передней части ботинка; на фиг.АО - направление усилия опорного элемента при зацеплении. 35 Лыжное крепление для равнинных лыж содержит соединенный с лыжей 1 опорный элемент 2, имеющий упорную поверхность 3 , и шарнирно смонтированный на нем рычаг 4 для фиксации выполненного на передней части ботин- 40 ка 5 захватывающего элемента 6. Захватывающий элемент 6 выполнен в виде скобы 7, а передняя ч а с т ь б о тинка 5 имеет опорную поверхность 45 8 . Скоба 7 выполнена с возможностью охвата в рабочем положении опорного элемента 2, упорная поверхность 3 выполнена с возможностью контакта с опорной поверхностью 8 ботинка 5, а рычаг 4 для фиксации установлен с 50 возможностью контакта с опорным э л е ментом 2 и с передней частью скобы 7. Опорный элемент 2 расположен в п о перечном направлении относительно лыжи 1. Опорный элемент 2 установлен 55 на лыже 1 неподвижно. Крепление имеет установленный на лыже 1 кронштейн 9 для закрепления на нем рычага 4 для фиксации захватывающего элемента 6, Крепление имеет установленную на лыже 1 с возможностью перемещения пластину 10 для размещения на ней опорного элемента 2 и рычага 4 для фиксации захватывающего элемента 6, Один конец пластины 10 соединен с лыжей 1, а другой несет опорный э л е мент и рычаг для фиксации з а х в а т ы вающего элемента 6. Часть пластины 10 по крайней мере от места ее соединения с лыжей 1 до места размещения опорного элемента 2 и рычага 4 для фиксации захватывающего элемента 6 выполнена гибкой. Крепление имеет поперечно расположенную на лыже 1 ось 11 для шарнирного размещения пластины 12, вьгполненной жесткой. Крепление имеет пружину 13 для прижатия пластины 12 к лыже 1. Упорная поверхность 3 опорного элемента 2 выполнена наклонной к в е р х ней поверхности лыжн 1, Упорная поверхность 3 опорного э л е мента 2 имеет изогнутый профиль. Упорная поверхность 3 опорного элемента 2 образована по крайней мере двумя ребрами 14. Шарнирное соединение рычага 4 для фиксации захватывающего элемента 6 б о тинка 5 с опорным элементом 2 осуществлено посредством коленорычажного 15 держателя, а рычаг 4 имеет р у ч ку 16, по крайней мере один прижимной выступ 17 и один упругий элемент 18 для удержания ботинка 5. Упругий элемент 18 выполнен за одно целое с к оленорычажным держателем 15 и в виде размещенной в выполненной полости 19 рычага 4 пружины для воздействия на коленорычажныи дерч жатель 15. " Упругий элемент J8 выполнен также в виде размещенной в выполненном пазу 20 опорного элемента 4 пружины для воздействия на коленорычажныи 15 держатель. Упругий элемент 18 имеет выступ 2 1 , Рычаг 4 установлен с возможностью контакта в рабочем положении со с к о бой 7 захватывающего элемента б и с опорным элементом 2,
