Зовнішнє дзеркало заднього огляду
Формула / Реферат
1. Наружное зеркало заднего вида по авт.св. № 1189705, отличающееся тем, что, с целью повышения надежности фиксации, шар, содержащий радиальный паз, снабжен выступом, который расположен по обе стороны паза, и наружная поверхность которой имеет радиус кривизны, соответствующий радиусу кривизны опорной поверхности сферического опорного элемента, причем в последнем выполнено гнездо с возможностью установки в нем этого выступа с натягом.
2. Зеркало по п.1, отличающееся тем, что выступ выполнен симметричным относительно радиального паза и снабжен лысками, параллельными этому пазу.

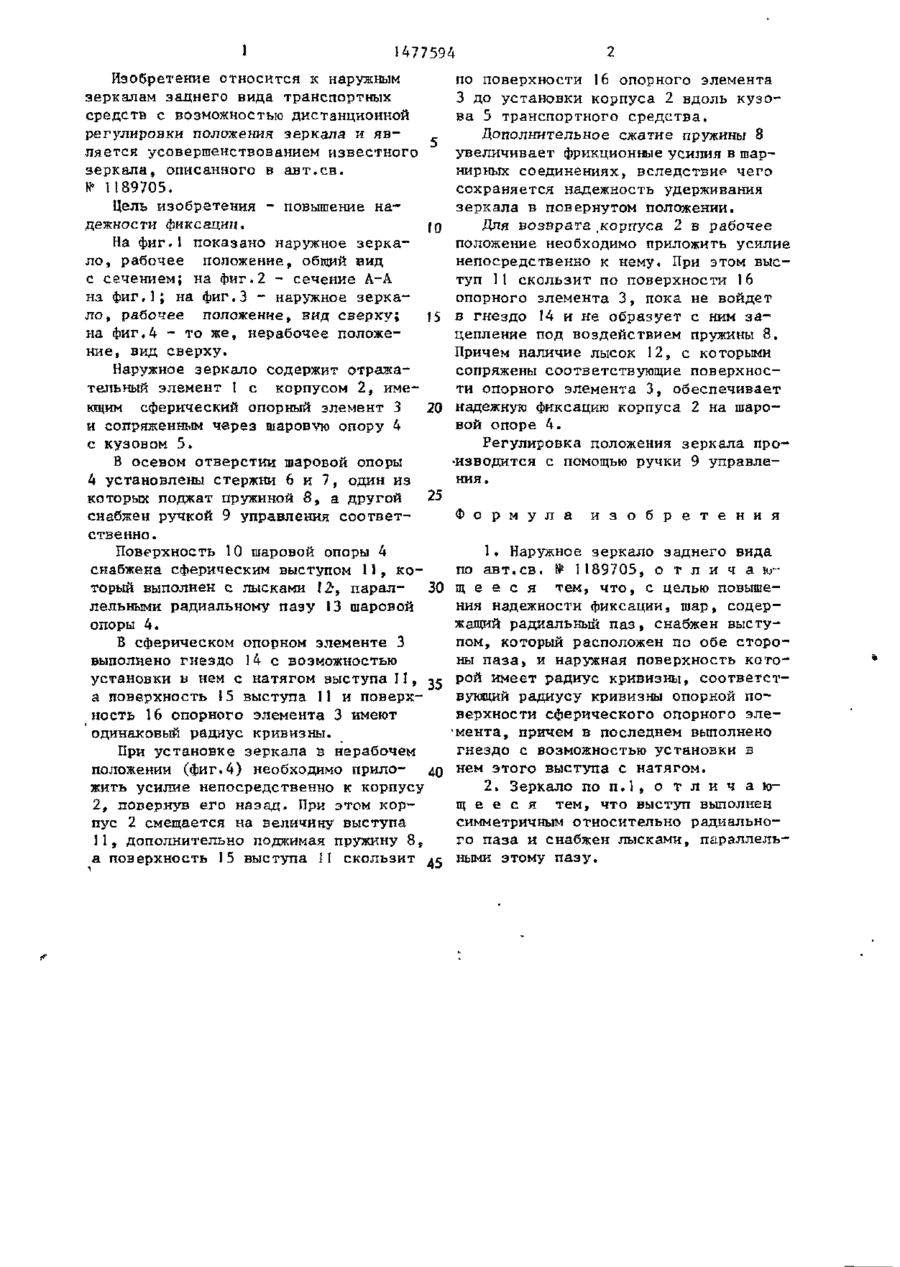

Текст

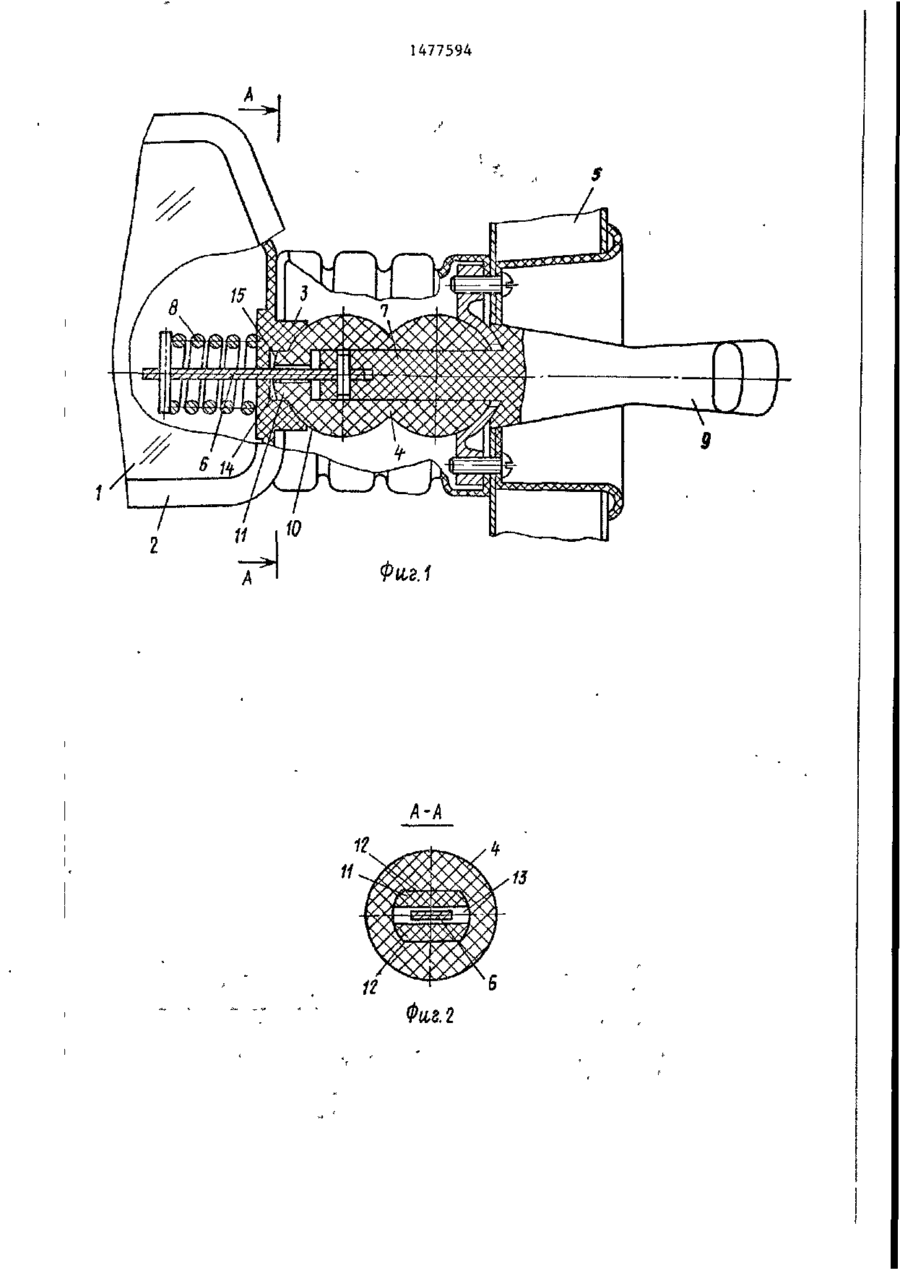

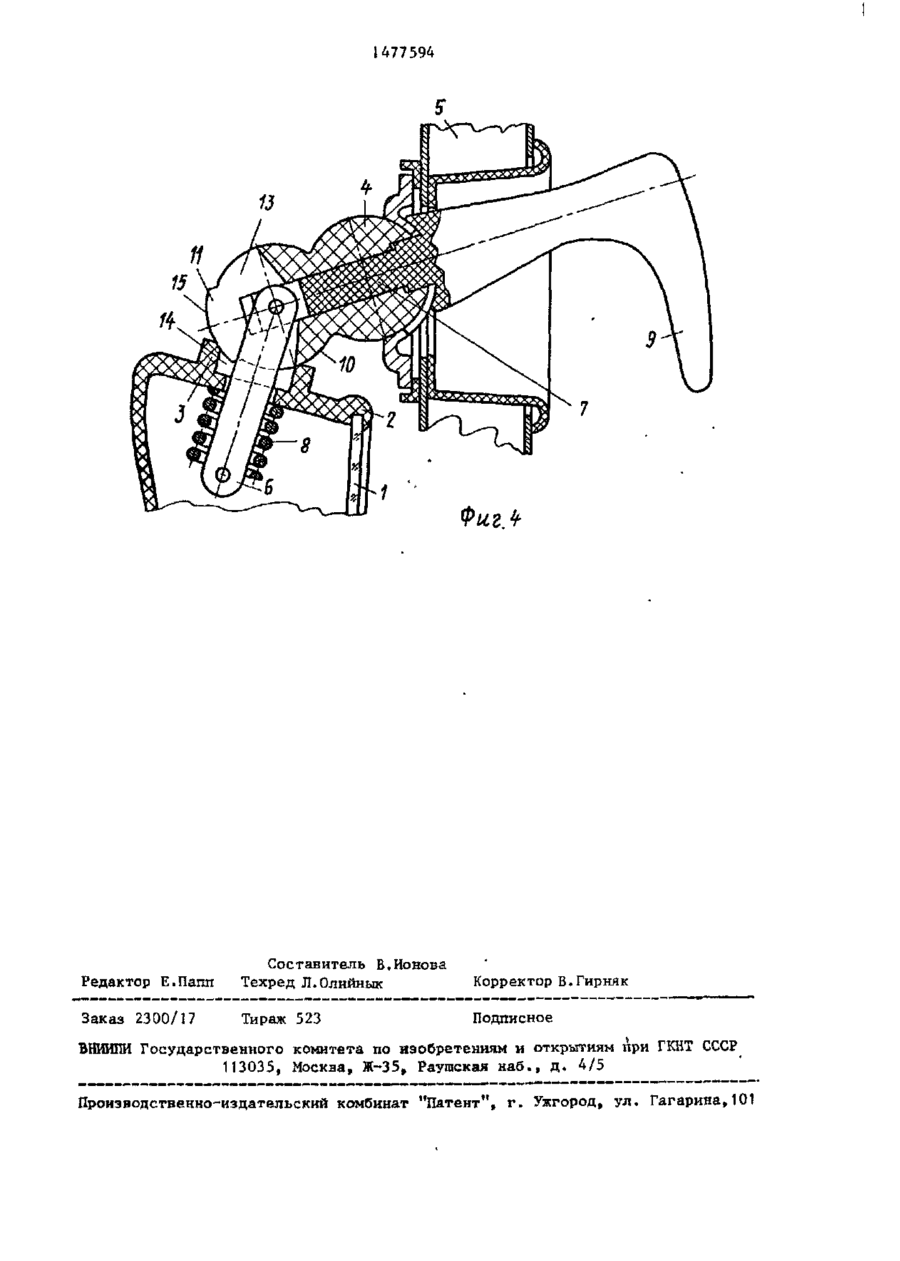

Изобретение относится к наружным зеркалам заднего вида с возможностью регулировки положения зеркала с места водителя при закрытой двери. Цель изобретения - повышение на дежности фиксации. В шаровой опоре 4 выполнен сферический выступ I1, который имеет лыски, параллельные радиальному пазу 13 шаровой опоры 4. В сфери .еском опорном элементе 3 выполнено гнездо 14. В рабочем положении зеркала выступ 11 установлен в ° гнезде 14 с натягом. При установке зеркала в нерабочее положение корпус 2 смещается на величину выступа 11, дополнительно поджимая пружину 8, при этом поверхность 15 выступа скользит по поверхности 16 опорного элемента. Таким образом, наличие выступа 11 позволяет обеспечить надежную фиксацию зеркала в заданном положении. 1 з.п.ф-лы, 4 ил. 8 ел со N..
ДивитисяДодаткова інформація
Автори англійськоюKostiuk Hryhorii Petrovych
Автори російськоюКостюк Григорий Петрович
МПК / Мітки
МПК: B60R 1/06
Мітки: заднього, зовнішнє, огляду, дзеркало
