Пристрій для кріплення плоского кабеля на печатній платі
Номер патенту: 5496
Опубліковано: 28.12.1994
Автори: Бондар Феликс Петрович, Івахненко Анатолій Григорович
Формула / Реферат
Устройство для крепления плоского кабеля на печатной плате, содержащее пружинную скобу П-образной формы, отличающееся тем, что оно снабжено защелками, расположенными на вертикальных полках скобы, и рамкой, помещенной с возможностью охвата свободных концов вертикальных полок скобы, на горизонтальной полке скобы выполнено окно для прохода плоского кабеля, а на свободных концах вертикальных полок скобы выполнены выступы клиновидной формы для фиксации скобы, причем рамка установлена с возможностью взаимодействия со свободными концами вертикальных полок и защелками.

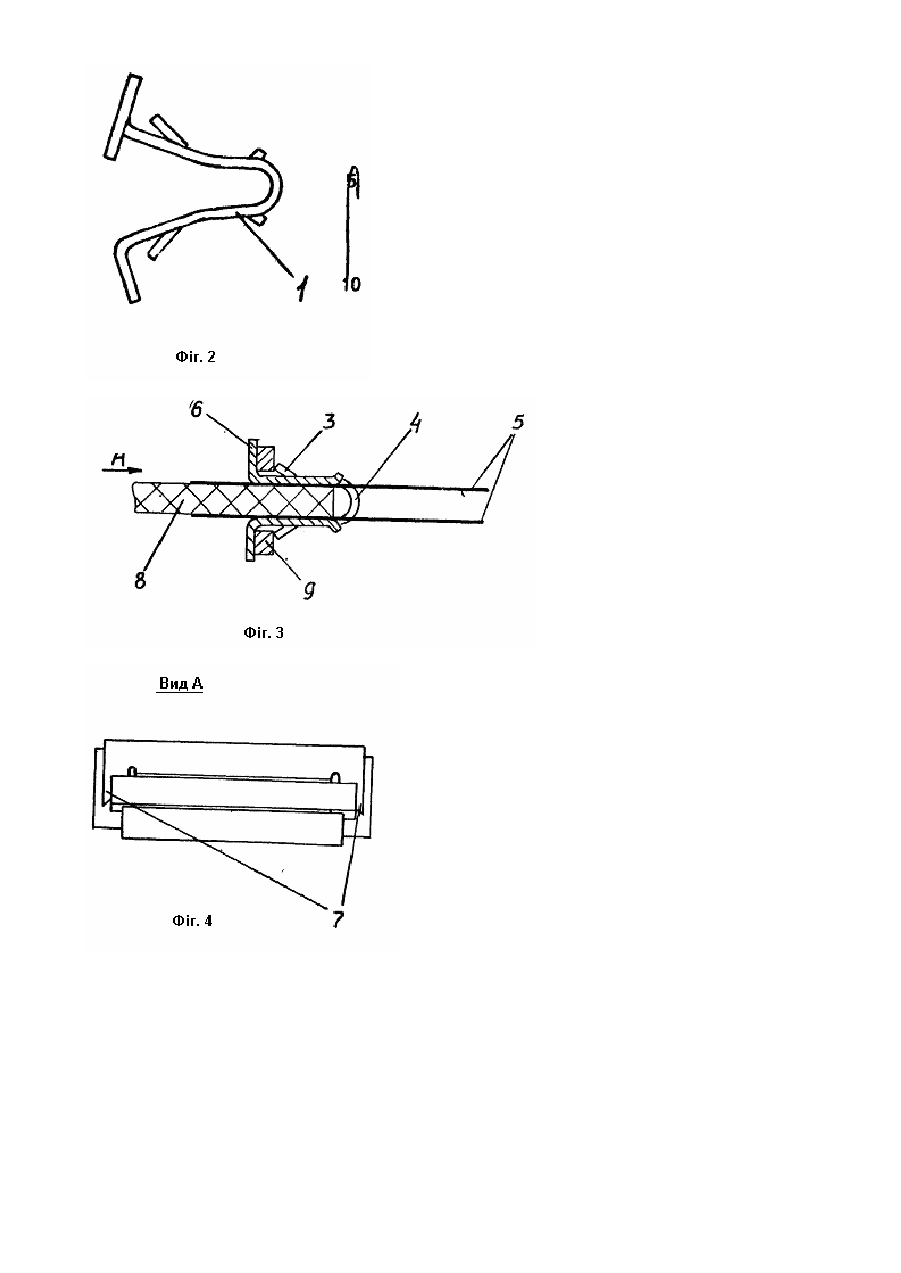

Текст
Изобретение относится к радиоэлектронике и может быть использовано при производстве радиоэлектронной аппаратуры. Известны устройства для крепления плоских кабелей на печатной плате, содержащие пружинную плоскую скобу [1]. Недостаток такого устройства состоит в необходимости предварительной установки элементов крепления плоского кабеля на плате. Прототипом изобретения является устройство для крепления плоского кабеля, содержащее плоскую пружинную скобу П-образной формы, концевые части боковых полок которой отогнуты наружу и прикреплены вдоль боковых полок к средней полке скобы, а в местах перегиба концевых частей боковых полок скобы выполнены окна для прохода плоских кабелей [2]. Недостатками рассматриваемого устройства является отсутствие жесткой фиксации скобы на плате и крепление кабеля осуществлено только за счет упруги х свойств скобы. В основу изобретения поставлена задача улучшения эксплуатационных возможностей устройства. Для решения поставленной задачи известное устройство для крепления плоского кабеля на печатной плате, содержащее пружинную скобу П-образной формы, снабжено защелками, расположенными на вертикальных полках скобы и рамкой, помещенной с возможностью охвата свободных концов вертикальных полок скобы, на горизонтальной полке скобы выполнено окно для прохода плоского кабеля, а на свободных концах вертикальных полок скобы выполнены выступы клиновидной формы для фиксации скобы, причем рамка установлена с возможностью взаимодействия со свободными концами вертикальных полок и защелками. Реализация заявляемого изобретения позволяет улучшить эксплуатационные возможности устройства при производстве радиоэлектронной аппаратуры. Сущность изобретения поясняется фиг. 1-3. где на фиг. 1 изображено устройство в рабочем положении с закрепленными на печатной плате плоскими кабелями, общий вид; на фиг. 2 - пружинная скоба П-образной формы в свободном состоянии; на фиг. 3 - устройство в рабочем положении, разрез: на фиг. 4 - вид на выступы клиновидной формы, расположенные на свободных концах вертикальных полок скобы. Устройство для крепления плоского кабеля выполнено в виде пружинной скобы 1 П-образной формы, на вертикальных полках 2 которой расположены защелки 3, а на горизонтальной полке скобы 1 выполнено окно 4 для прохода плоских кабелей 5. На свободных концах 6 вертикальных полок 2 имеются клиновидной формы выступы 7. которыми скоба 1 фиксируется в пазах платы 8. Рамка 9 охватывает вертикальные полки 2 скобы 1. Устройство работает следующим образом. Плоские кабели 5 пропускаются через окно 4 скобы 1. Скобу 1 заводят на плату 8 и сводят свободные концы 6 скобы 1 до захода клиновидных выступов 7 в пазы платы 8. После этого надвигается рамка 9 вдоль вертикальных полок 2 до упора в свободные концы 6 скобы 1. При этом происходит фиксация рамки 9 защелками 3 с одновременным прижимом вертикальными полками 2 скобы 1 кабелей 5 к плате 8.
ДивитисяДодаткова інформація
Назва патенту англійськоюLock-up device of flat cable on printed circuit board
Автори англійськоюIvakhnenko Anatolii Hryhorovych, Bondar Feliks Petrovych
Назва патенту російськоюУстройство для крепления плоского кабеля на печатной плате
Автори російськоюИвахненко Анатолий Григорьевич, Бондарь Феликс Петрович
МПК / Мітки
МПК: H05K 7/02
Мітки: пристрій, печатній, кріплення, плоского, кабеля, плати
