Спосіб утилізації протипіхотних мін типу пфм-1/пфм-1с

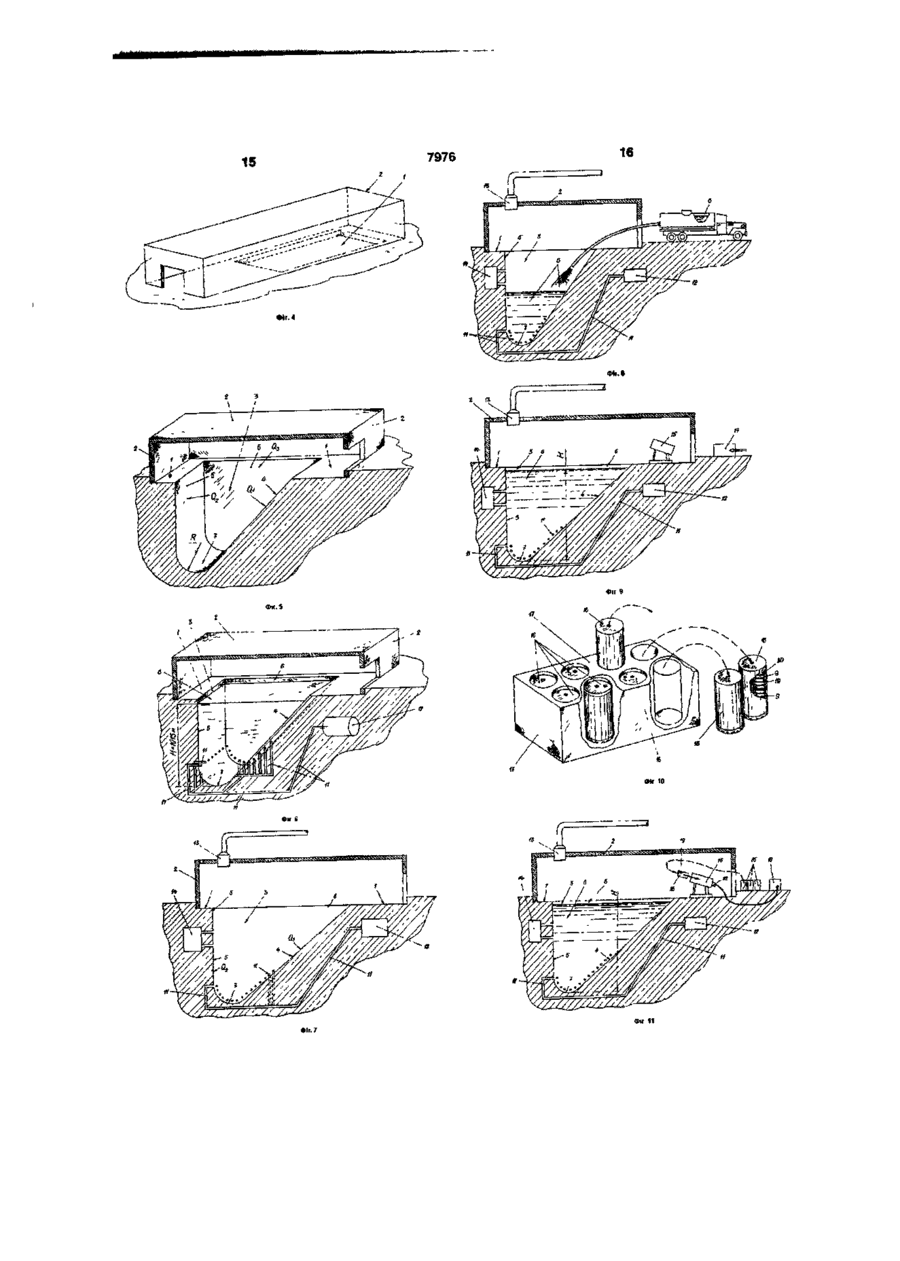

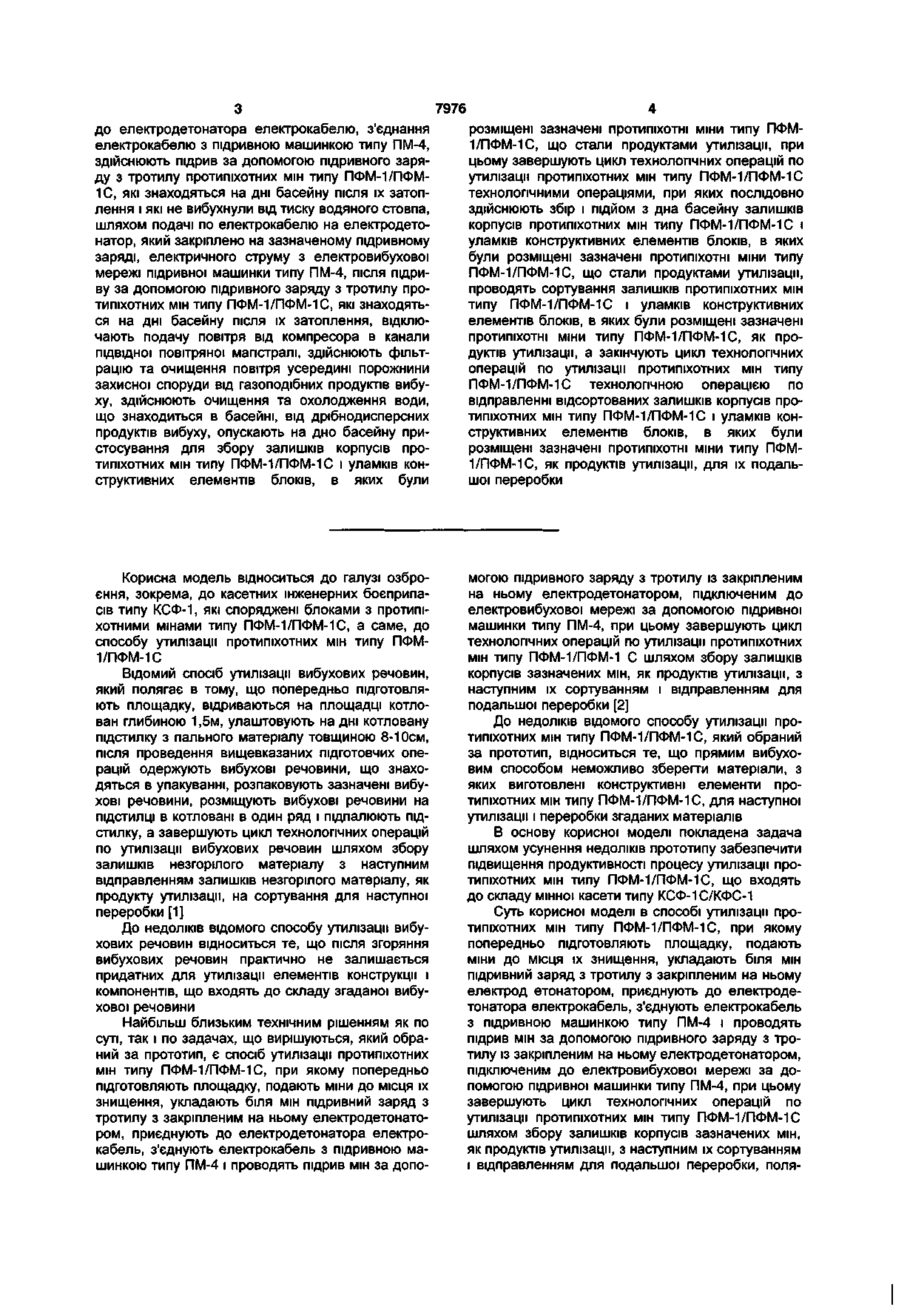

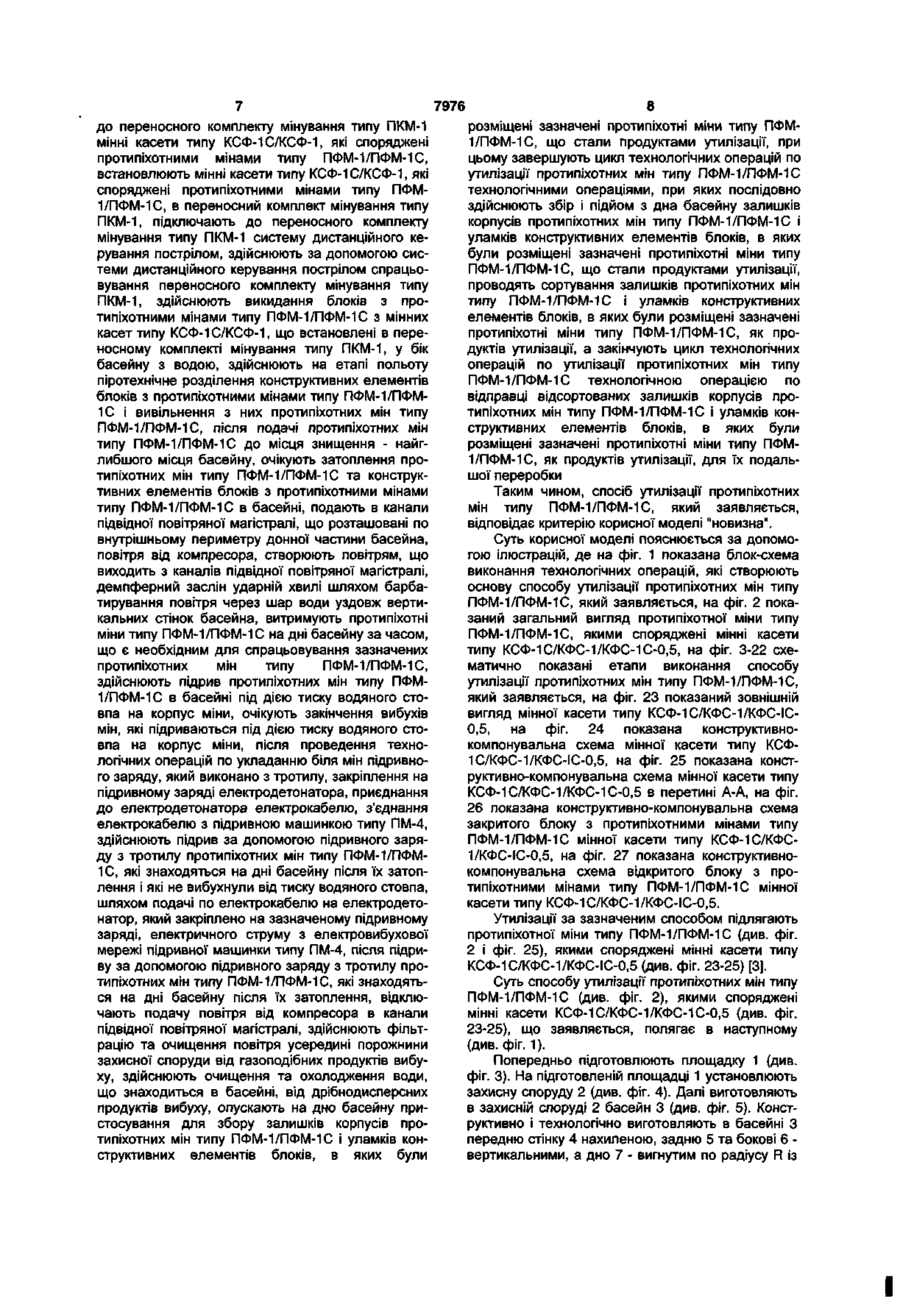

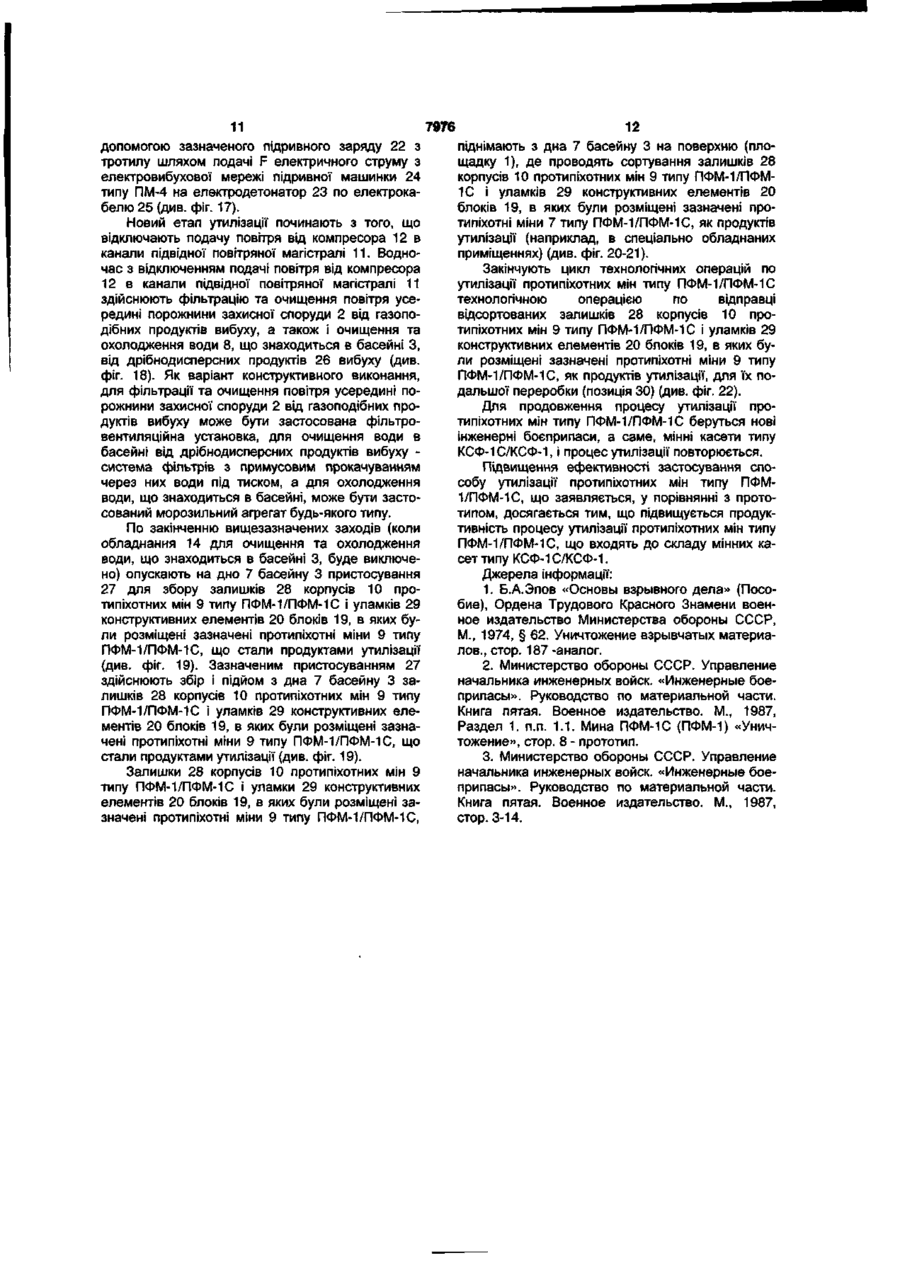

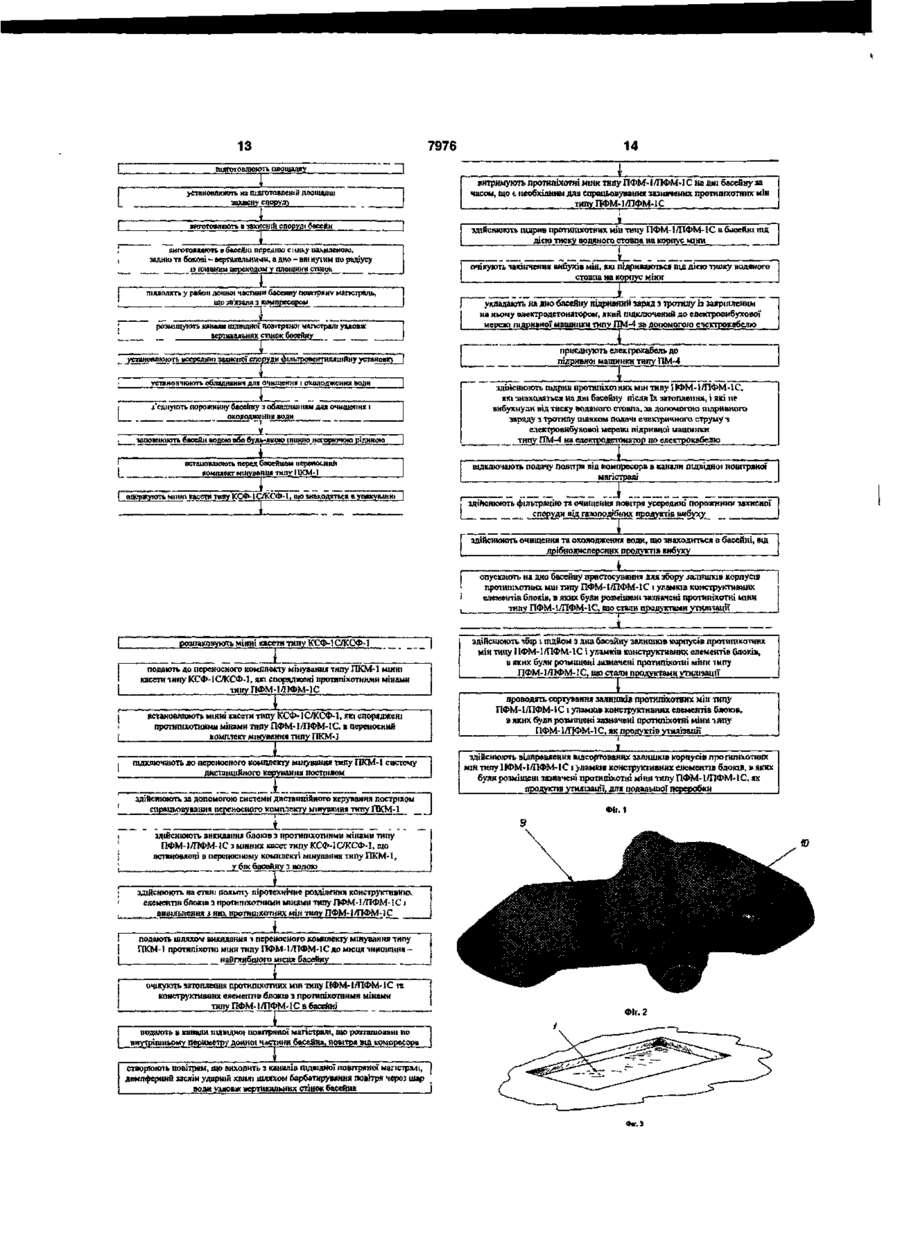

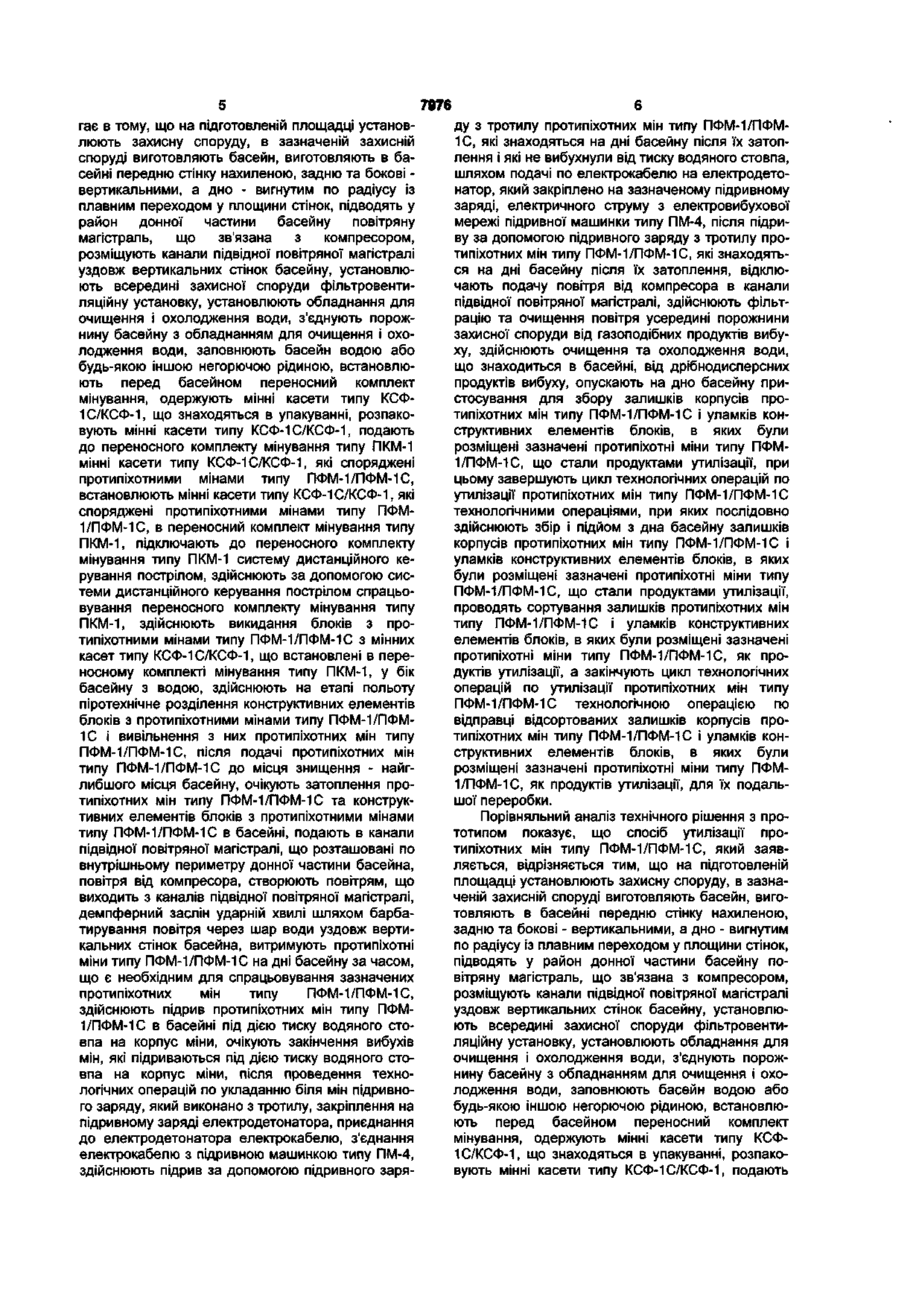

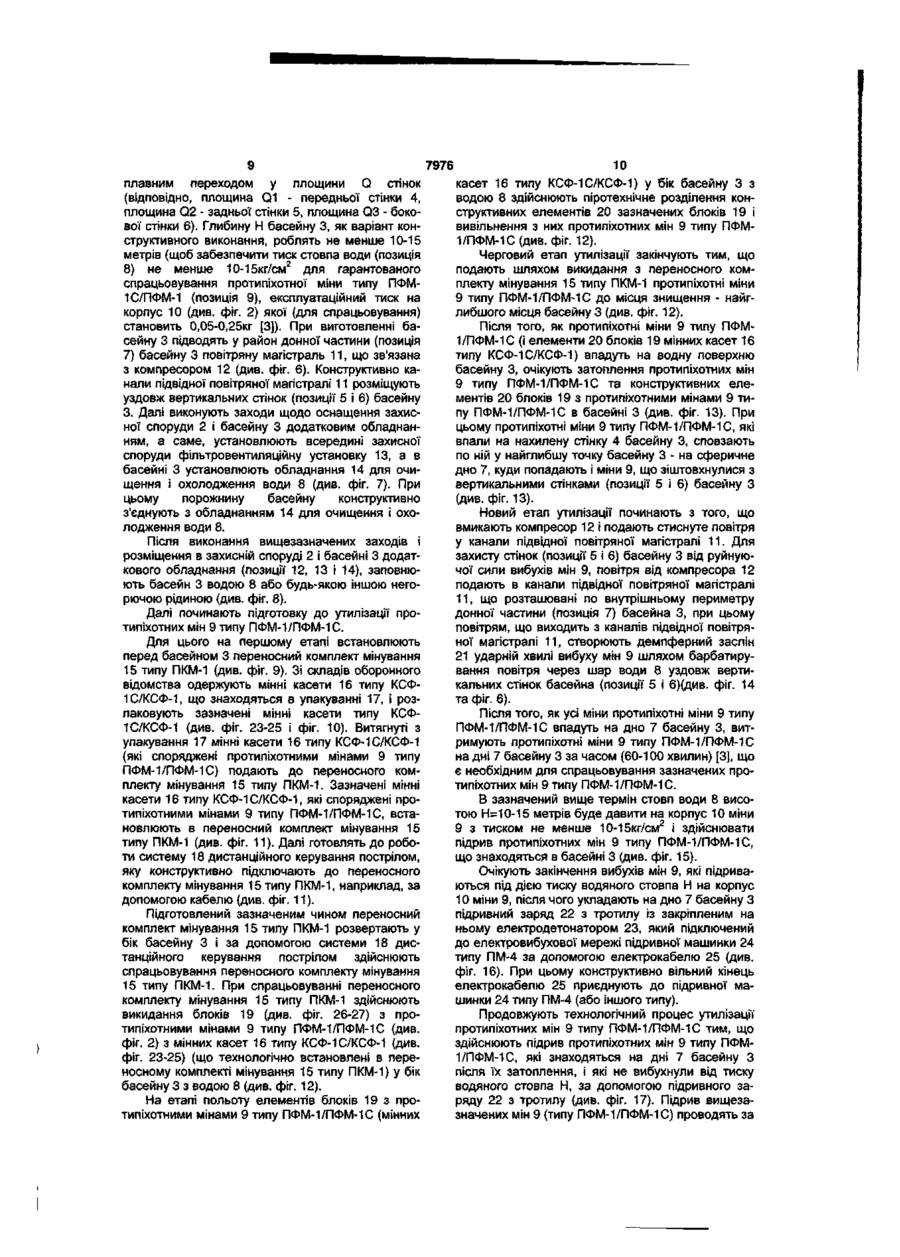

Спосіб утилізації протипіхотних мін типу ПФМ1/ПФМ-1С, при якому попередньо підготовляють площадку, подають міни до місця їх знищення, укладають біля мін підривний заряд з тротилу з закріпленим на ньому електродетонатором, приєднують до електродетонатора електрокабель, з'єднують електрокабель з підривною машинкою типу ПМ-4 і проводять підрив мін за допомогою підривного заряду з тротилу із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі за допомогою підривної машинки типу ПМ-4, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки, який відрізняється тим, що на підготовленій площадці установлюють захисну споруду, в зазначеній захисній споруді виготовляють басейн, виготовляють в басейні передню стінку нахиленою, задню та бокові - вертикальними, а дно - вигнутим по радіусу із плавним переходом у площини стінок, підводять у ділянку донної частини басейну повітряну магістраль, що зв'язана з компресором, розміщують канали підвідної повітряної магістралі уздовж вертикальних стінок басейну, установлюють всередині захисної споруди фільтровентиляційну установку, установлюють обладнання для очищення і охолодження води, з'єднують порожнину басейну з обладнанням для очищення і охолодження води, заповнюють ба сейн водою або будь-якою іншою негорючою рідиною, встановлюють перед басейном переносний комплект мінування, одержують мінні касети типу КСФ-1С/КСФ-1, що знаходяться в упакуванні, розпаковують мінні касети типу КСФ-1С/КСФ-1, подають до переносного комплекту мінування типу ПКМ-1 мінні касети типу КСФ-1С/КСФ-1, які споряджені протипіхотними мінами типу ПФМ-1/ПФМ1С, встановлюють мінні касети типу КСФ-1С/КСФ1, які споряджені протипіхотними мінами типу ПФМ-1/ПФМ-1С, в переносний комплект мінування типу ПКМ-1, підключають до переносного комплекту мінування типу ПКМ-1 систему дистанційного керування пострілом, здійснюють за допомогою системи дистанційного керування пострілом спрацьовування переносного комплекту мінування типу ПКМ-1, здійснюють викидання блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С з мінних касет типу КСФ-1С/КСФ-1, що встановлені в переносному комплекті мінування типу ПКМ-1, у бік басейну з водою, здійснюють на етапі польоту піротехнічне розділення конструктивних елементів блоків з протипіхотними мінами типу ПФМ-1/ПФМ1С і вивільнення з них протипіхотних мін типу ПФМ-1/ПФМ-1С, після подачі протипіхотних мін типу ПФМ-1/ПФМ-1С до місця знищення - найглибшого місця басейну, очікують затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С та конструктивних елементів блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С в басейні, подають в канали підвідної повітряної магістралі, що розташовані по внутрішньому периметру донної частини басейна, повітря від компресора, створюють повітрям, що виходить з каналів підвідної повітряної магістралі, демпферний заслін ударній хвилі шляхом барботування повітря через шар води уздовж вертикальних стінок басейна, витримують протипіхотні міни типу ПФМ-1/ПФМ-1С на дні басейну за часом, що є необхідним для спрацьовування зазначених протипіхотних мін типу ПФМ-1/ПФМ-1С, здійснюють підрив протипіхотних мін типу ПФМ1/ПФМ-1С в басейні під дією тиску водяного стовпа на корпус міни, очікують закінчення вибухів мін, які підриваються під дією тиску водяного стовпа на корпус міни, після проведення технологічних операцій по укладанню біля мін підривного заряду, який виконано з тротилу, закріплення на підривному заряді електродетонатора, приєднання (О О) о 7976 до електродетонатора електрокабелю, з'єднання електрокабелю з підривною машинкою типу ПМ-4, здійснюють підрив за допомогою підривного заряду з тротилу протипіхотних мін типу ПФМ-1/ПФМ1С, які знаходяться на дні басейну після їх затоплення і які не вибухнули від тиску водяного стовпа, шляхом подачі по електрокабелю на електродетонатор, який закріплено на зазначеному підривному заряді, електричного струму з електровибухової мережі підривної машинки типу ПМ-4, після підриву за допомогою підривного заряду з тротилу протипіхотних мін типу ПФМ-1/ПФМ-1С, які знаходяться на дні басейну після їх затоплення, відключають подачу повітря від компресора в канали підвідної повітряної магістралі, здійснюють фільтрацію та очищення повітря усередині порожнини захисної споруди від газоподібних продуктів вибуху, здійснюють очищення та охолодження води, що знаходиться в басейні, від дрібнодисперсних продуктів вибуху, опускають на дно басейну пристосування для збору залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ1/ПФМ-1С, що стали продуктами утилізації, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С технологічними операціями, при яких послідовно здійснюють збір і підйом з дна басейну залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ-1/ПФМ-1С, що стали продуктами утилізації, проводять сортування залишків протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ-1/ПФМ-1С, як продуктів утилізації, а закінчують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С технологічною операцією по відправленні відсортованих залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ1/ПФМ-1С, як продуктів утилізації, для їх подальшої переробки Корисна модель відноситься до галузі озброєння, зокрема, до касетних інженерних боєприпасів типу КСФ-1, які споряджені блоками з протипіхотними мінами типу ПФМ-1/ПФМ-1С, а саме, до способу утилізації протипіхотних мін типу ПФМ1/ПФМ-1С Відомий спосіб утилізації вибухових речовин, який полягає в тому, що попередньо підготовляють площадку, відриваються на площадці котлован глибиною 1,5м, улаштовують на дні котловану підстилку з пального матеріалу товщиною 8-1 Осм, після проведення вищевказаних підготовчих операцій одержують вибухові речовини, що знаходяться в упакуванні, розпаковують зазначені вибухові речовини, розміщують вибухові речовини на ПІДСТИЛЦІ в котловані в один ряд і підпалюють підстилку, а завершують цикл технологічних операцій по утилізації вибухових речовин шляхом збору залишків незгорілого матеріалу з наступним відправленням залишків незгорілого матеріалу, як продукту утилізації, на сортування для наступної переробки [1] До недоліків відомого способу утилізації вибухових речовин відноситься те, що після згоряння вибухових речовин практично не залишається придатних для утилізації елементів конструкції і компонентів, що входять до складу згаданої вибухової речовини Найбільш близьким технічним рішенням як по суті, так і по задачах, що вирішуються, який обраний за прототип, є спосіб утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, при якому попередньо підготовляють площадку, подають міни до місця їх знищення, укладають біля мін підривний заряд з тротилу з закріпленим на ньому електродетонатором, приєднують до електродетонатора електрокабель, з'єднують електрокабель з підривною машинкою типу ПМ-4 і проводять підрив мін за допо могою підривного заряду з тротилу із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі за допомогою підривної машинки типу ПМ-4, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1 С шляхом збору залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки [2] До недоліків відомого способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який обраний за прототип, відноситься те, що прямим вибуховим способом неможливо зберегти матеріали, з яких виготовлені конструктивні елементи протипіхотних мін типу ПФМ-1/ПФМ-1С, для наступної утилізації і переробки згаданих матеріалів В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення продуктивності процесу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, що входять до складу мінної касети типу КСФ-1 С/КФС-1 Суть корисної моделі в способі утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, при якому попередньо підготовляють площадку, подають міни до місця їх знищення, укладають біля мін підривний заряд з тротилу з закріпленим на ньому електрод етонатором, приєднують до електродетонатора електрокабель, з'єднують електрокабель з підривною машинкою типу ПМ-4 і проводять підрив мін за допомогою підривного заряду з тротилу із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі за допомогою підривної машинки типу ПМ-4, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки, поля 7976 гає в тому, що на підготовленій площадці установлюють захисну споруду, в зазначеній захисній споруді виготовляють басейн, виготовляють в басейні передню стінку нахиленою, задню та бокові вертикальними, а дно - вигнутим по радіусу із плавним переходом у площини стінок, підводять у район донної частини басейну повітряну магістраль, що зв'язана з компресором, розміщують канали підвідної повітряної магістралі уздовж вертикальних стінок басейну, установлюють всередині захисної споруди фільтровентиляційну установку, установлюють обладнання для очищення і охолодження води, з'єднують порожнину басейну з обладнанням для очищення і охолодження води, заповнюють басейн водою або будь-якою іншою негорючою рідиною, встановлюють перед басейном переносний комплект мінування, одержують мінні касети типу КСФ1С/КСФ-1, що знаходяться в упакуванні, розпаковують мінні касети типу КСФ-1С/КСФ-1, подають до переносного комплекту мінування типу ПКМ-1 мінні касети типу КСФ-1С/КСФ-1, які споряджені протипіхотними мінами типу ПФМ-1/ПФМ-1С, встановлюють мінні касети типу КСФ-1С/КСФ-1, які споряджені протипіхотними мінами типу ПФМ1/ПФМ-1С, в переносний комплект мінування типу ПКМ-1, підключають до переносного комплекту мінування типу ПКМ-1 систему дистанційного керування пострілом, здійснюють за допомогою системи дистанційного керування пострілом спрацьовування переносного комплекту мінування типу ПКМ-1, здійснюють викидання блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С з мінних касет типу КСФ-1С/КСФ-1, що встановлені в переносному комплекті мінування типу ПКМ-1, у бік басейну з водою, здійснюють на етапі польоту піротехнічне розділення конструктивних елементів блоків з протипіхотними мінами типу ПФМ-1/ПФМ1С і вивільнення з них протипіхотних мін типу ПФМ-1/ПФМ-1С, після подачі протипіхотних мін типу ПФМ-1/ПФМ-1С до місця знищення - найглибшого місця басейну, очікують затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С та конструктивних елементів блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С в басейні, подають в канали підвідної повітряної магістралі, що розташовані по внутрішньому периметру донної частини басейна, повітря від компресора, створюють повітрям, що виходить з каналів підвідної повітряної магістралі, демпферний заслін ударній хвилі шляхом барбатирування повітря через шар води уздовж вертикальних стінок басейна, витримують протипіхотні міни типу ПФМ-1/ПФМ-1С на дні басейну за часом, що є необхідним для спрацьовування зазначених протипіхотних мін типу ПФМ-1/ПФМ-1С, здійснюють підрив протипіхотних мін типу ПФМ1/ПФМ-1С в басейні під дією тиску водяного стовпа на корпус міни, очікують закінчення вибухів мін, які підриваються під дією тиску водяного стовпа на корпус міни, після проведення технологічних операцій по укладанню біля мін підривного заряду, який виконано з тротилу, закріплення на підривному заряді електродетонатора, приєднання до електродетонатора електрокабелю, з'єднання електрокабелю з підривною машинкою типу ПМ-4, здійснюють підрив за допомогою підривного заря ду з тротилу протипіхотних мін типу ПФМ-1/ПФМ1С, які знаходяться на дні басейну після їх затоплення і які не вибухнули від тиску водяного стовпа, шляхом подачі по електрокабелю на електродетонатор, який закріплено на зазначеному підривному заряді, електричного струму з електровибухової мережі підривної машинки типу ПМ-4, після підриву за допомогою підривного заряду з тротилу протипіхотних мін типу ПФМ-1/ПФМ-1С, які знаходяться на дні басейну після їх затоплення, відключають подачу повітря від компресора в канали підвідної повітряної магістралі, здійснюють фільтрацію та очищення повітря усередині порожнини захисної споруди від газоподібних продуктів вибуху, здійснюють очищення та охолодження води, що знаходиться в басейні, від дрібнодисперсних продуктів вибуху, опускають на дно басейну пристосування для збору залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ1/ПФМ-1С, що стали продуктами утилізації, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С технологічними операціями, при яких послідовно здійснюють збір і підйом з дна басейну залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ-1/ПФМ-1С, що стали продуктами утилізації, проводять сортування залишків протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ-1/ПФМ-1С, як продуктів утилізації, а закінчують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С технологічною операцією по відправці відсортованих залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ1/ПФМ-1С, як продуктів утилізації, для їх подальшої переробки. Порівняльний аналіз технічного рішення з прототипом показує, що спосіб утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, відрізняється тим, що на підготовленій площадці установлюють захисну споруду, в зазначеній захисній споруді виготовляють басейн, виготовляють в басейні передню стінку нахиленою, задню та бокові - вертикальними, а дно - вигнутим по радіусу із плавним переходом у площини стінок, підводять у район донної частини басейну повітряну магістраль, що зв'язана з компресором, розміщують канали підвідної повітряної магістралі уздовж вертикальних стінок басейну, установлюють всередині захисної споруди фільтровентиляційну установку, установлюють обладнання для очищення і охолодження води, з'єднують порожнину басейну з обладнанням для очищення і охолодження води, заповнюють басейн водою або будь-якою іншою негорючою рідиною, встановлюють перед басейном переносний комплект мінування, одержують мінні касети типу КСФ1С/КСФ-1, що знаходяться в упакуванні, розпаковують мінні касети типу КСФ-1С/КСФ-1, подають 7976 до переносного комплекту мінування типу ПКМ-1 мінні касети типу КСФ-1С/КСФ-1, які споряджені протипіхотними мінами типу ПФМ-1/ПФМ-1С, встановлюють мінні касети типу КСФ-1С/КСФ-1, які споряджені протипіхотними мінами типу ПФМ1/ПФМ-1С, в переносний комплект мінування типу ПКМ-1, підключають до переносного комплекту мінування типу ПКМ-1 систему дистанційного керування пострілом, здійснюють за допомогою системи дистанційного керування пострілом спрацьовування переносного комплекту мінування типу ПКМ-1, здійснюють викидання блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С з мінних касет типу КСФ-1С/КСФ-1, що встановлені в переносному комплекті мінування типу ПКМ-1, у бік басейну з водою, здійснюють на етапі польоту піротехнічне розділення конструктивних елементів блоків з протипіхотними мінами типу ПФМ-1/ПФМ1С і вивільнення з них протипіхотних мін типу ПФМ-1/ПФМ-1С, після подачі протипіхотних мін типу ПФМ-1/ПФМ-1С до місця знищення - найглибшого місця басейну, очікують затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С та конструктивних елементів блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С в басейні, подають в канали підвідної повітряної магістралі, що розташовані по внутрішньому периметру донної частини басейна, повітря від компресора, створюють повітрям, що виходить з каналів підвідної повітряної магістралі, демпферний заслін ударній хвилі шляхом барбатирування повітря через шар води уздовж вертикальних стінок басейна, витримують протипіхотні міни типу ПФМ-1/ПФМ-1С на дні басейну за часом, що є необхідним для спрацьовування зазначених протипіхотних мін типу ПФМ-1/ПФМ-1С, здійснюють підрив протипіхотних мін типу ПФМ1/ПФМ-1С в басейні під дією тиску водяного стовпа на корпус міни, очікують закінчення вибухів мін, які підриваються під дією тиску водяного стовпа на корпус міни, після проведення технологічних операцій по укладанню біля мін підривного заряду, який виконано з тротилу, закріплення на підривному заряді електродетонатора, приєднання до електродетонатора електрокабелю, з'єднання електрокабелю з підривною машинкою типу ПМ-4, здійснюють підрив за допомогою підривного заряду з тротилу протипіхотних мін типу ПФМ-1/ПФМ1С, які знаходяться на дні басейну після їх затоплення і які не вибухнули від тиску водяного стовпа, шляхом подачі по електрокабелю на електродетонатор, який закріплено на зазначеному підривному заряді, електричного струму з електровибухової мережі підривної машинки типу ПМ-4, після підриву за допомогою підривного заряду з тротилу протипіхотних мін типу ПФМ-1/ПФМ-1С, які знаходяться на дні басейну після їх затоплення, відключають подачу повітря від компресора в канали підвідної повітряної магістралі, здійснюють фільтрацію та очищення повітря усередині порожнини захисної споруди від газоподібних продуктів вибуху, здійснюють очищення та охолодження води, що знаходиться в басейні, від дрібнодисперсних продуктів вибуху, опускають на дно басейну пристосування для збору залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були 8 розміщені зазначені протипіхотні міни типу ПФМ1/ПФМ-1С, що стали продуктами утилізації, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С технологічними операціями, при яких послідовно здійснюють збір і підйом з дна басейну залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ-1/ПФМ-1С, що стали продуктами утилізації, проводять сортування залишків протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ-1/ПФМ-1С, як продуктів утилізації, а закінчують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С технологічною операцією по відправці відсортованих залишків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С і уламків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ1/ПФМ-1С, як продуктів утилізації, для їх подальшої переробки Таким чином, спосіб утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 показана блок-схема виконання технологічних операцій, які створюють основу способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, на фіг. 2 показаний загальний вигляд протипіхотної міни типу ПФМ-1/ПФМ-1С, якими споряджені мінні касети типу КСФ-1С/КФС-1/КФС-1С-0,5, на фіг. 3-22 схематично показані етапи виконання способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, на фіг. 23 показаний зовнішній вигляд мінної касети типу КСФ-1С/КФС-1/КФС-ІС0,5, на фіг. 24 показана конструктивнокомпонувальна схема мінної касети типу КСФ1С/КФС-1/КФС-ІС-0,5, на фіг. 25 показана конструктивно-компонувальна схема мінної касети типу КСФ-1С/КФС-1/КФС-1С-0,5 в перетині А-А, на фіг. 26 показана конструктивно-компонувальна схема закритого блоку з протипіхотними мінами типу ПФМ-1/ПФМ-1С мінної касети типу КСФ-1С/КФС1/КФС-ІС-0,5, на фіг. 27 показана конструктивнокомпонувальна схема відкритого блоку з протипіхотними мінами типу ПФМ-1/ПФМ-1С мінної касети типу КСФ-1С/КФС-1/КФС-ІС-0,5. Утилізації за зазначеним способом підлягають протипіхотної міни типу ПФМ-1/ПФМ-1С (див. фіг. 2 і фіг. 25), якими споряджені мінні касети типу КСФ-1С/КФС-1/КФС-ІС-0,5 (див. фіг. 23-25) [3]. Суть способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С (див. фіг. 2), якими споряджені мінні касети КСФ-1С/КФС-1/КФС-1С-0,5 (див. фіг. 23-25), що заявляється, полягає в наступному (див. фіг. 1). Попередньо підготовлюють площадку 1 (див. фіг. 3). На підготовленій площадці 1 установлюють захисну споруду 2 (див. фіг. 4). Далі виготовляють в захисній споруді 2 басейн 3 (див. фіг. 5). Конструктивно і технологічно виготовляють в басейні З передню стінку 4 нахиленою, задню 5 та бокові 6 вертикальними, а дно 7 - вигнутим по радіусу R із 7976 плавним переходом у площини Q стінок (відповідно, площина Q1 - передньої стінки 4, площина Q2 - задньої стінки 5, площина Q3 - бокової стінки 6). Глибину Н басейну 3, як варіант конструктивного виконання, роблять не менше 10-15 метрів (щоб забезпечити тиск стовпа води (позиція 2 8) не менше 10-15кг/см для гарантованого спрацьовування протипіхотної міни типу ПФМ1С/ПФМ-1 (позиція 9), експлуатаційний тиск на корпус 10 (див. фіг. 2) якої (для спрацьовування) становить 0,05-0,25кг [3]). При виготовленні басейну 3 підводять у район донної частини (позиція 7) басейну 3 повітряну магістраль 11, що зв'язана з компресором 12 (див. фіг. 6). Конструктивно канали підвідної повітряної магістралі 11 розміщують уздовж вертикальних стінок (позиції 5 і 6) басейну 3. Далі виконують заходи щодо оснащення захисної споруди 2 і басейну 3 додатковим обладнанням, а саме, установлюють всередині захисної споруди фільтровентиляційну установку 13, а в басейні 3 установлюють обладнання 14 для очищення і охолодження води 8 (див. фіг. 7). При цьому порожнину басейну конструктивно з'єднують з обладнанням 14 для очищення і охолодження води 8. Після виконання вищезазначених заходів і розміщення в захисній споруді 2 і басейні 3 додаткового обладнання (позиції 12, 13 і 14), заповнюють басейн 3 водою 8 або будь-якою іншою негорючою рідиною (див. фіг. 8). Далі починають підготовку до утилізації протипіхотних мін 9 типу ПФМ-1/ПФМ-1С. Для цього на першому етапі встановлюють перед басейном 3 переносний комплект мінування 15 типу ПКМ-1 (див. фіг. 9). Зі складів оборонного відомства одержують мінні касети 16 типу КСФ1С/КСФ-1, що знаходяться в упакуванні 17, і розпаковують зазначені мінні касети типу КСФ1С/КСФ-1 (див. фіг. 23-25 і фіг. 10). Витягнуті з упакування 17 мінні касети 16 типу КСФ-1С/КСФ-1 (які споряджені протипіхотними мінами 9 типу ПФМ-1/ПФМ-1С) подають до переносного комплекту мінування 15 типу ПКМ-1. Зазначені мінні касети 16 типу КСФ-1С/КСФ-1, які споряджені протипіхотними мінами 9 типу ПФМ-1/ПФМ-1С, встановлюють в переносний комплект мінування 15 типу ПКМ-1 (див. фіг. 11). Далі готовлять до роботи систему 18 дистанційного керування пострілом, яку конструктивно підключають до переносного комплекту мінування 15 типу ПКМ-1, наприклад, за допомогою кабелю (див. фіг. 11). Підготовлений зазначеним чином переносний комплект мінування 15 типу ПКМ-1 розвертають у бік басейну 3 і за допомогою системи 18 дистанційного керування пострілом здійснюють спрацьовування переносного комплекту мінування 15 типу ПКМ-1. При спрацьовуванні переносного комплекту мінування 15 типу ПКМ-1 здійснюють викидання блоків 19 (див. фіг. 26-27) з протипіхотними мінами 9 типу ПФМ-1/ПФМ-1С (див. фіг. 2) з мінних касет 16 типу КСФ-1С/КСФ-1 (див. фіг. 23-25) (що технологічно встановлені в переносному комплекті мінування 15 типу ПКМ-1) у бік басейну 3 з водою 8 (див. фіг. 12). На етапі польоту елементів блоків 19 з протипіхотними мінами 9 типу ПФМ-1/ПФМ-1С (мінних 10 касет 16 типу КСФ-1С/КСФ-1) у бік басейну 3 з водою 8 здійснюють піротехнічне розділення конструктивних елементів 20 зазначених блоків 19 і вивільнення з них протипіхотних мін 9 типу ПФМ1/ПФМ-1С(див. фіг. 12). Черговий етап утилізації закінчують тим, що подають шляхом викидання з переносного комплекту мінування 15 типу ПКМ-1 протипіхотні міни 9 типу ПФМ-1/ПФМ-1С до місця знищення - найглибшого місця басейну 3 (див. фіг. 12). Після того, як протипіхотні міни 9 типу ПФМ1/ПФМ-1С (і елементи 20 блоків 19 мінних касет 16 типу КСФ-1С/КСФ-1) впадуть на водну поверхню басейну 3, очікують затоплення протипіхотних мін 9 типу ПФМ-1/ПФМ-1С та конструктивних елементів 20 блоків 19 з протипіхотними мінами 9 типу ПФМ-1/ПФМ-1С в басейні 3 (див. фіг. 13). При цьому протипіхотні міни 9 типу ПФМ-1/ПФМ-1С, які впали на нахилену стінку 4 басейну 3, сповзають по ній у найглибшу точку басейну 3 - на сферичне дно 7, куди попадають і міни 9, що зіштовхнулися з вертикальними стінками (позиції 5 і 6) басейну З (див. фіг. 13). Новий етап утилізації починають з того, що вмикають компресор 12 і подають стиснуте повітря у канали підвідної повітряної магістралі 11. Для захисту стінок (позиції 5 і 6) басейну 3 від руйнуючої сили вибухів мін 9, повітря від компресора 12 подають в канали підвідної повітряної магістралі 11, що розташовані по внутрішньому периметру донної частини (позиція 7) басейна 3, при цьому повітрям, що виходить з каналів підвідної повітряної магістралі 11, створюють демпферний заслін 21 ударній хвилі вибуху мін 9 шляхом барбатирування повітря через шар води 8 уздовж вертикальних стінок басейна (позиції 5 і 6)(див. фіг. 14 та фіг. 6). Після того, як усі міни протипіхотні міни 9 типу ПФМ-1/ПФМ-1С впадуть на дно 7 басейну 3, витримують протипіхотні міни 9 типу ПФМ-1/ПФМ-1С на дні 7 басейну 3 за часом (60-100 хвилин) [3], що є необхідним для спрацьовування зазначених протипіхотних мін 9 типу ПФМ-1/ПФМ-1С. В зазначений вище термін стовп води 8 висотою Н=10-15 метрів буде давити на корпус 10 міни 9 з тиском не менше 10-15кг/см2 і здійснювати підрив протипіхотних мін 9 типу ПФМ-1/ПФМ-1С, що знаходяться в басейні 3 (див. фіг. 15). Очікують закінчення вибухів мін 9, які підриваються під дією тиску водяного стовпа Н на корпус 10 міни 9, після чого укладають на дно 7 басейну З підривний заряд 22 з тротилу із закріпленим на ньому електродетонатором 23, який підключений до електровибухової мережі підривної машинки 24 типу ПМ-4 за допомогою електрокабелю 25 (див. фіг. 16). При цьому конструктивно вільний кінець електрокабелю 25 приєднують до підривної машинки 24 типу ПМ-4 (або іншого типу). Продовжують технологічний процес утилізації протипіхотних мін 9 типу ПФМ-1/ПФМ-1С тим, що здійснюють підрив протипіхотних мін 9 типу ПФМ1/ПФМ-1С, які знаходяться на дні 7 басейну З після їх затоплення, і які не вибухнули від тиску водяного стовпа Н, за допомогою підривного заряду 22 з тротилу (див. фіг. 17). Підрив вищезазначених мін 9 (типу ПФМ-1/ПФМ-1С) проводять за 11 7976 12 допомогою зазначеного підривного заряду 22 з піднімають з дна 7 басейну 3 наповерхню (плотротилу шляхом подачі F електричного струму з щадку 1), де проводять сортування залишків 28 електровибухової мережі підривної машинки 24 корпусів 10 протипіхотних мін 9 типу ПФМ-1/ПФМтипу ПМ-4 на електродетонатор 23 по електрока1С і уламків 29 конструктивних елементів 20 белю 25 (див. фіг. 17). блоків 19, в яких були розміщені зазначені протипіхотні міни 7 типу ПФМ-1/ПФМ-1С, як продуктів Новий етап утилізації починають з того, що утилізації (наприклад, в спеціально обладнаних відключають подачу повітря від компресора 12 в приміщеннях) (див. фіг. 20-21). канали підвідної повітряної магістралі 11. Водночас з відключенням подачі повітря від компресора Закінчують цикл технологічних операцій по 12 в канали підвідної повітряної магістралі 11 утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С здійснюють фільтрацію та очищення повітря усетехнологічною операцією по відправці редині порожнини захисної споруди 2 від газоповідсортованих залишків 28 корпусів 10 продібних продуктів вибуху, а також і очищення та типіхотних мін 9 типу ПФМ-1/ПФМ-1С і уламків 29 охолодження води 8, що знаходиться в басейні З, конструктивних елементів 20 блоків 19, в яких бувід дрібнодисперсних продуктів 26 вибуху (див. ли розміщені зазначені протипіхотні міни 9 типу фіг. 18). Як варіант конструктивного виконання, ПФМ-1/ПФМ-1С, як продуктів утилізації, для їх подля фільтрації та очищення повітря усередині подальшої переробки (позиція ЗО) (див. фіг. 22). рожнини захисної споруди 2 від газоподібних проДля продовження процесу утилізації продуктів вибуху може бути застосована фільтротипіхотних мін типу ПФМ-1/ПФМ-1С беруться нові вентиляційна установка, для очищення води в інженерні боєприпаси, а саме, мінні касети типу басейні від дрібнодисперсних продуктів вибуху КСФ-1С/КСФ-1, і процес утилізації повторюється. система фільтрів з примусовим прокачуванням Підвищення ефективності застосування спочерез них води під тиском, а для охолодження собу утилізації протипіхотних мін типу ПФМводи, що знаходиться в басейні, може бути засто1/ПФМ-1С, що заявляється, у порівнянні з протосований морозильний агрегат будь-якого типу. типом, досягається тим, що підвищується продуктивність процесу утилізації протипіхотних мін типу По закінченню вищезазначених заходів (коли ПФМ-1/ПФМ-1С, що входять до складу мінних каобладнання 14 для очищення та охолодження сет типу КСФ-1С/КСФ-1. води, що знаходиться в басейні 3, буде виключено) опускають на дно 7 басейну 3 пристосування Джерела інформації: 27 для збору залишків 28 корпусів 10 про1. Б.А.Эпов «Основы взрывного дела» (Посотипіхотних мін 9 типу ПФМ-1/ПФМ-1С і уламків 29 бие), Ордена Трудового Красного Знамени военконструктивних елементів 20 блоків 19, в яких буное издательство Министерства обороны СССР, ли розміщені зазначені протипіхотні міни 9 типу М., 1974, § 62. Уничтожение взрывчатых материаПФМ-1/ПФМ-1С, що стали продуктами утилізації лов., стор. 187 -аналог. (див. фіг. 19). Зазначеним пристосуванням 27 2. Министерство обороны СССР. Управление здійснюють збір і підйом з дна 7 басейну 3 заначальника инженерных войск. «Инженерные боелишків 28 корпусів 10 протипіхотних мін 9 типу припасы». Руководство по материальной части. ПФМ-1/ПФМ-1С і уламків 29 конструктивних елеКнига пятая. Военное издательство. М., 1987, ментів 20 блоків 19, в яких були розміщені зазнаРаздел 1. п.п. 1.1. Мина ПФМ-1С (ПФМ-1) «Униччені протипіхотні міни 9 типу ПФМ-1/ПФМ-1С, що тожение», стор. 8 - прототип. стали продуктами утилізації (див. фіг. 19). 3. Министерство обороны СССР. Управление Залишки 28 корпусів 10 протипіхотних мін 9 начальника инженерных войск. «Инженерные боетипу ПФМ-1/ПФМ-1С і уламки 29 конструктивних припасы». Руководство по материальной части. елементів 20 блоків 19, в яких були розміщені заКнига пятая. Военное издательство. М., 1987, значені протипіхотні міни 9 типу ПФМ-1/ПФМ-1С, стор. 3-14. 7976 13 14 підготовдюють площадку Г витримують протипіхотні міни типу ПФМ» 1/ПФМ-1С на дні басейну за І часом, що t необхідним для спрацьовування зазначених протипіхотних мін І типу ПФМ-1/ПФМ-ІС ^ _. Д _ ^ 1Г- . ЗДІЙСНЮЮТЬ шдрив протипіхотних мін -сипу ПФМ-1 /ГІФМ- 1С в басейні гад дією -току водяного стовпа на корпус міки виготовляють 8 захисній споруді басейн виготовляють в басейт передню сішку нахиленою, задню та бокові - вертикальними, а дио - вш нуіим да радіусу очікують закінчення вибухів мін, які підриваються від дією тиску водяного стовта на корпус міни шлводять у район донної частини басейну повітряна- магістраль, здо зв'язана з компресором укладають на дно басейну підривний заряд з тротилу із закріпленим на ньому електродетоыатором, який підключений до електровибухової мережі підривної машинки типу ПМ-4 за допомогою ечектрокабелю розміщують канали підвідної повітряно! магістралі уздовж _ вертикальних синок басейну ! ~ , і установлюють всередині захисної споруди фільтровентиляційну установу , > і ! L | . установіюють обладнання для очищення і охолодження води ї___ Усднуготь порожнину басейиу з обладнанням для очищення І ^™ЙХЙ55?зкеш!іЖЗЇ! | І І встаііошіюютьперсд басейном переносний комплект мінування типу ІЦЩ- і одержують мшні касети типу_КСФ-1 СЖСФ-1, що знаходяться в упакуванні \ . * приєднують елекгрокаредь до і и тп П иу М 4 здійснюють тдрив протипіхотних мін типу ПФМ-1/ПФМ-ІС, які знаходяться на диі басейиу після їх затоплення» і які не вибухнули від тиску водяного стовпа, за допомогою тдривното заряду з тротилу шляхом подачі електричного струму з едектровибуховоі мережі підривної машинки типу ПМ-4 на едектродетокатор по електрокабелю _ . і відключають подачу повітря від компресора в канали підвідної повітряної магістралі здійснюють фільтрацію та очищения повітря усередині порожнини чахисної адШснюкггь очищеная та охолодження води, що знаходиться в басейні, ВІД дрібнодисперсних продуктів вибуху опускають на дао басейну пристосування для збору залишків корпусів протипіхотних мш типу ПФМ-1Я1ФМ-ІС і уламків конструктивних еяеметі» блоків, в яких буди розмішені іазначені протипіхотні міни типу ПФМ-ІЯТФМ-tC, що стали продуктами у г н л т ц і ї розпаковують мінні касети типу КСФ-ЮТССФ-І подають до переносного комплекту мінування типу ЛКМ-1 мінні касети іапу КСФ-ІСЛССФ-1, які споряджені протипіхотними міаами диіу ПФМ-ІДЇФМ-ІС ^ встановлюють мшні касети типу КСФ-f С/КСФ-1, які споряджені протипіхотними мінами типу ПФМ-ІЯІФМ-1С, в переносний комплект мінування типу ПКМ-3 здійснюють збір г тдйом з дна басейну залишків корпусів протипіхотних мін типу ІІФМ-1 /ГІФМ- 1С і уламків конструктивних елементів блоків, в яких буди розміщені зазначені протипіхотні міки чипу ПФМ-1/ПФМ-1С, юо стали дродуктамк утилізації проводять сортування залишків протипіхотних мін типу ПФМ-1 /ПФМ-1С і уламків конструктивних елементів блоків, а яких були розмпцені зазначені протипіхотні міни іипу ПФМ-1/ПФМ-1С, як^продуктів утилізації JL підключають до переносного комплекту мінування типу ПКМ-І систему дистанційного керування пострілом здійснюють відправяения відсортованих залишків корпусів лрогктхотних мш типу ИФМ-І/ПФМ-1С і >лі!мків конструктивних елементів блоків, в яких були розміщені зазначені протипіхотні міни типу ПФМ-1/ПФМ-ІС, як продуктів утилізації, для подальшої переробки здійснюють за допомогою системи дистанційного керува Фіг. 1 здійснюють викидання блоків з протипіхотними мінами типу ПФМ-ШФМ-ІС Ї мінних касет типу КСФ-1СЖСФ-1, що встановлені в переносному комплекті мінування типу ПКМ-1, __т_^ У_бік басейну з_водою^ і здійснюють на етапі польт} піротехнічне розділення конструктивних | елементів блоків з протипіхотними мінами типу ПФМ- і /ПФМ- \С\ і вивільнення І них ііротитхотиих мін типу ПФМ-1ЛІФМ-І С__ _ _ J подають шляхом викидання і переносного комплекту мінування тилу ПКМ-І протипіхотні мши типу ПФМ-1/ПФМ-1С до місця чкищени» — найглибшого місця б а с е й н у ^ очікують затоплення їіротишхотких мш типу ПФМ-1/ПФМ-ІС га еоиструісігиааих елементе блоків і протишхотиими мінами Фіг. 2 J і подають в канали підвідної повітряної магістралі, те розташовані по |_^внутрішкьому периметру донної частини басейна, лоштря вш компресора створюють повітрям, що виходить з каналів ПІДВІДНОЇ повітряної магістралі, демпферний заслін ударній хвилі шляхом барбатирування повітря через шар води уздовж вертикальних стінок басейна 7976 16 9161 LV 7976 19 Фіг 20 фи 21 7976 22 А'А Фіг 24 ШРКТИЙ ЄШ КОРПУС ШОКА (10) КОРПУС 6А0КА (19) 19 Фіг 26 Комп'ютерна верстка М Клюкін Фіг 27 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
