Спосіб утилізації протипіхотних мін типу пфм-1/пфм-1с

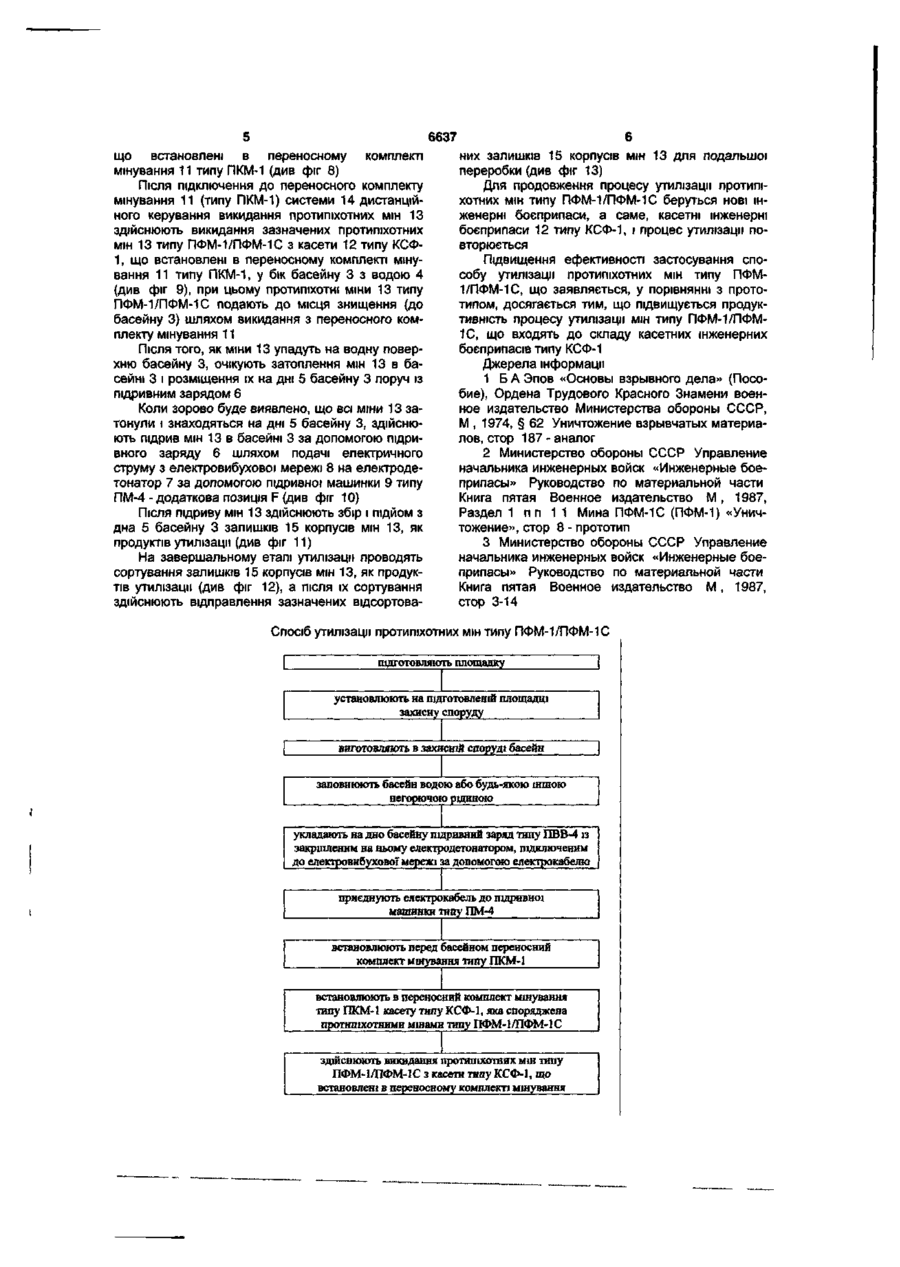

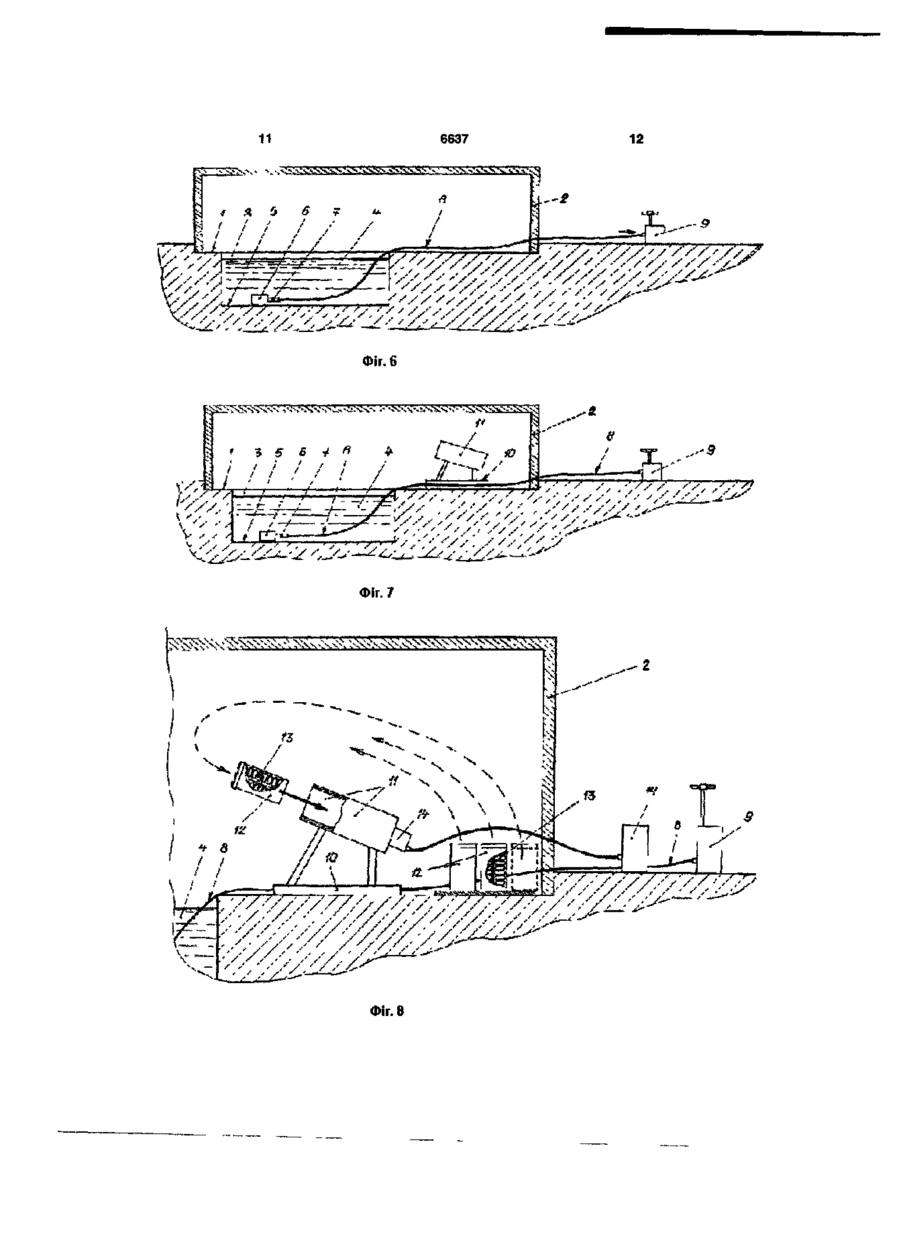

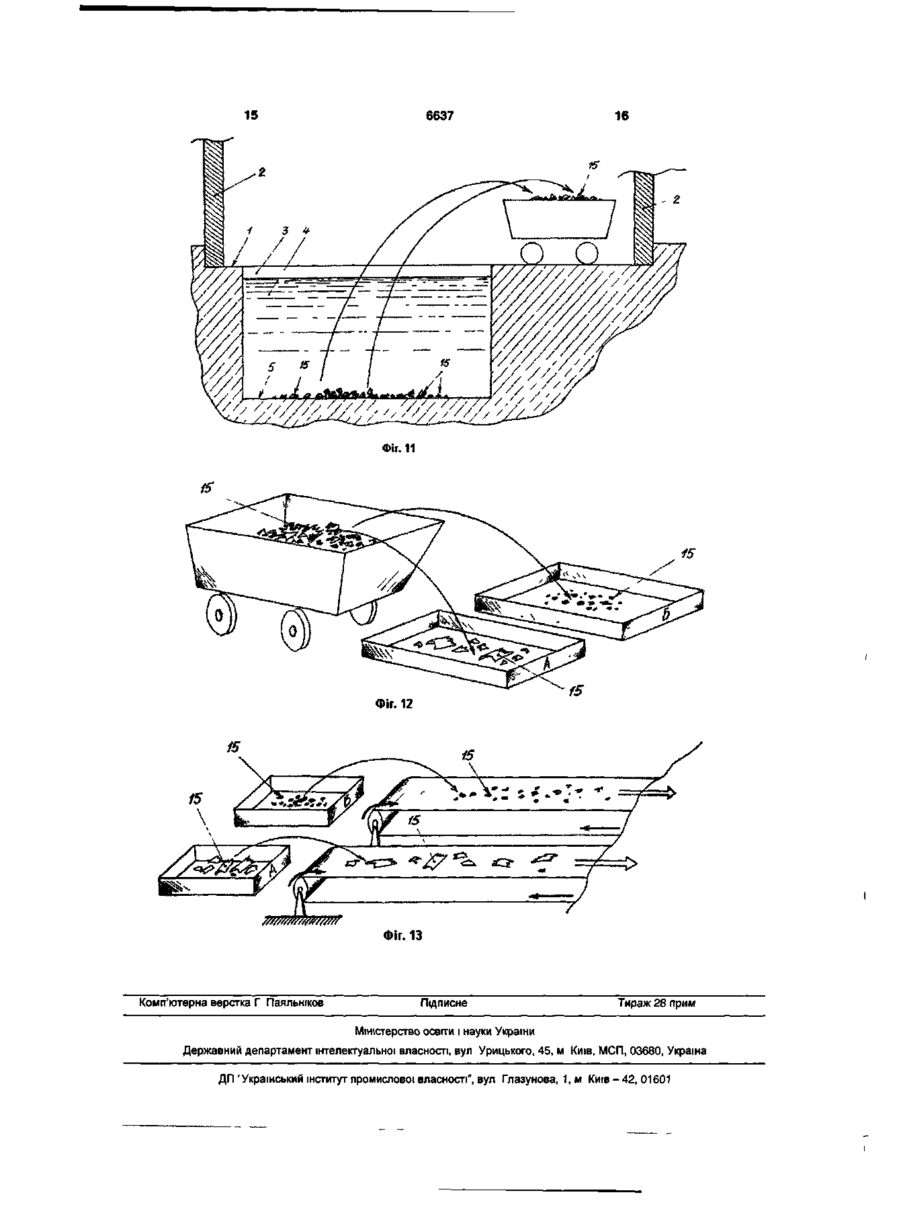

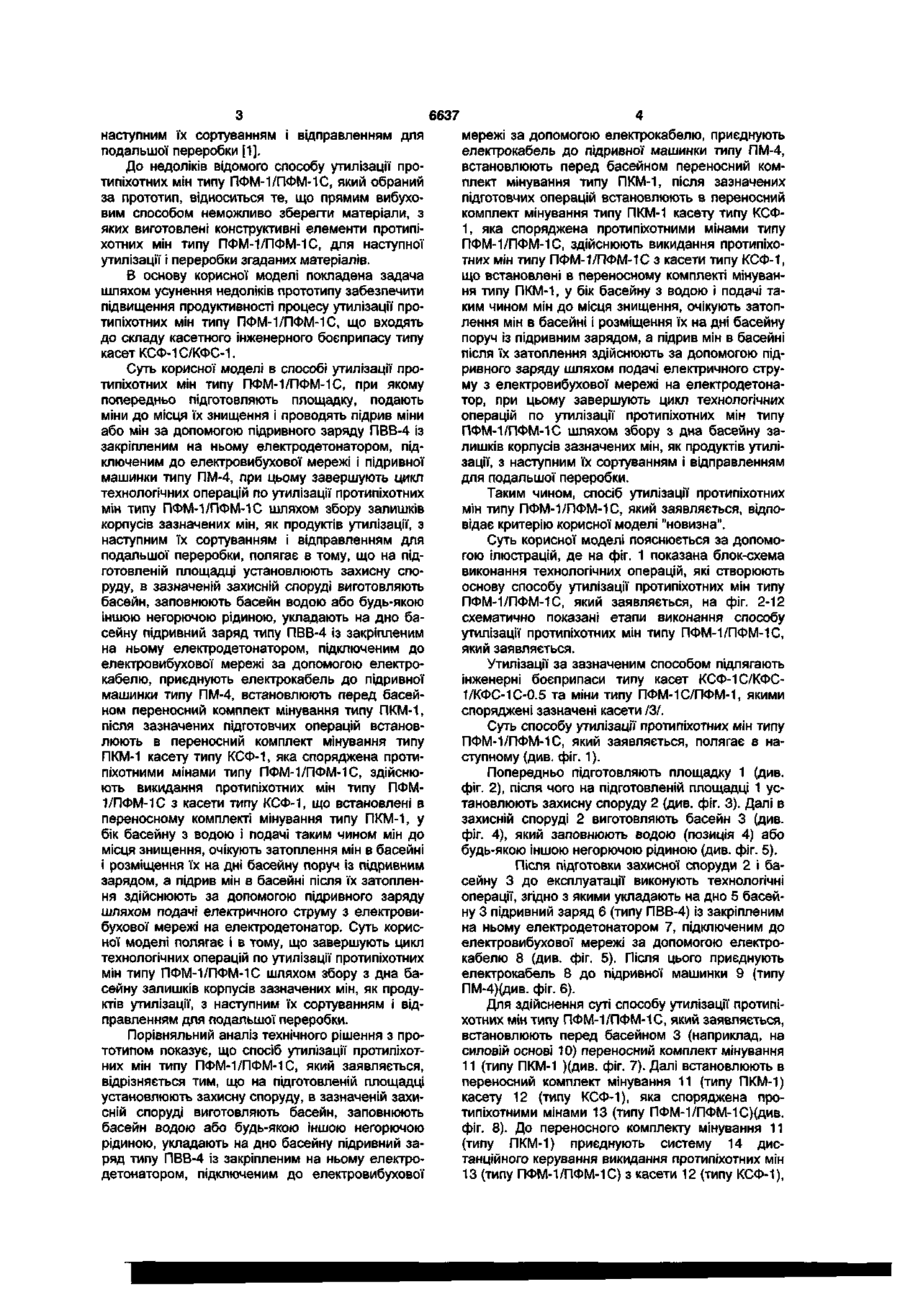

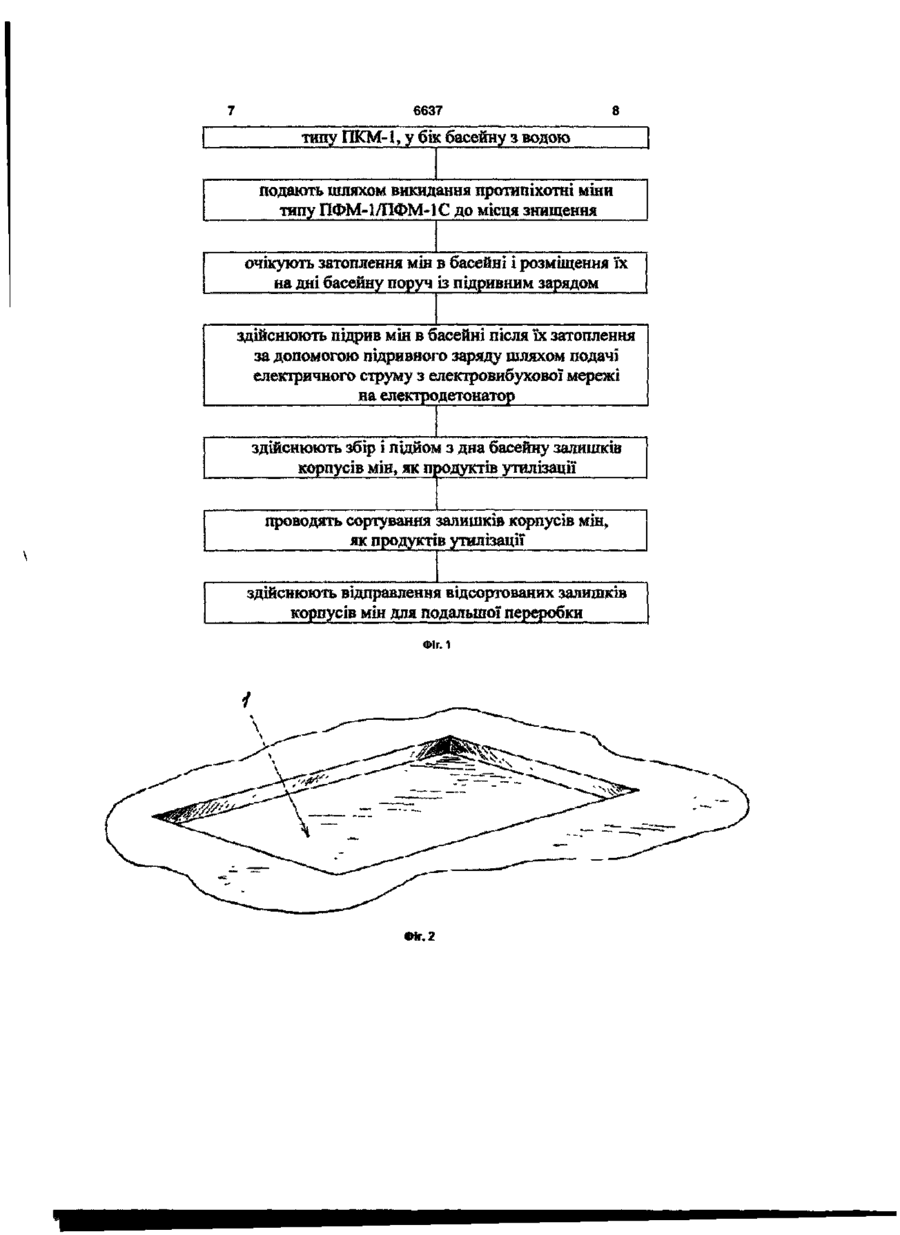

Спосіб утилізації протипіхотних мін типу ПФМ1/ПФМ-1С, при якому попередньо готують площадку, подають міни до місця їх знищення і підривають міну або міни за допомогою підривного заряду ГІВВ-4 із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі і підривної машинки типу ПМ-4, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки, який відрізняється тим, що на підготовленій площадці установлюють захисну споруду, в якій виготовляють басейн, заповнюють басейн водою або будьякою іншою негорючою рідиною, укладають на дно басейну підривний заряд типу ПВВ-4 із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі за допомогою електрокабелю, приєднують електрокабель до підривної машинки типу ПМ-4, встановлюють перед басейном переносний комплект мінування типу ПКМ1, після зазначених підготовчих операцій встановлюють в переносний комплект мінування типу ПКМ-1 касету типу КСФ-1, яка споряджена протипіхотними мінами типу ПФМ-1/ПФМ-1С, здійснюють викидання протипіхотних мін типу ПФМ1/ПФМ-1С з касети типу КСФ-1, що встановлені в переносному комплекті мінування типу ПКМ-1, у бік басейну з водою і подачу таким чином мін до місця знищення, очікують затоплення мін в басейні і розміщення їх на дні басейну поруч із підривним зарядом, а підрив мін в басейні після їх затоплення здійснюють за допомогою підривного заряду шляхом подачі електричного струму з електровибухової мережі на електродетонатор, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору з дна басейну залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки. Корисна модель відноситься до галузі озброєння, зокрема, до касетних інженерних боєприпасів типу КСФ-1, які споряджені протипіхотними мінами типу ПФМ-1 або ПФМ-1С, а саме, до способу утилізації протипіхотних мін типу ПФМ-1 або ПФМ-1 С Відомий спосіб утилізації вибухових речовин, який полягає в тому, що попередньо підготовляють площадку, відриваються на площадці котлован глибиною 1,5м, влаштовують на дні котловану підстилку з пального матеріалу товщиною 8-10см, після проведення вищевказаних підготовчих операцій одержують вибухові речовини, що знаходяться в упакуванні, розпаковують зазначені вибухові речовини, розміщують вибухові речовини на підстилці в котловані в один ряд і підпалюють підстилку, а завершують цикл технологічних операцій по утилізації вибухових речовин шляхом збору залишків незгорілого матеріалу з наступним відправленням залишків незгорілого матеріалу, як продукту утилізації, на сортування для наступної переробки [І]. До недоліків відомого способу утилізації вибухових речовин відноситься те, що після згоряння вибухових речовин практично не залишається придатних для утилізації елементів конструкції і компонентів, що входять до складу згаданої вибухової речовини. Найбільш близьким технічним рішенням як по суті, так і по задачах, що вирішуються, який обраний за прототип, є спосіб утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, при якому попередньо підготовляють площадку, подають міни до місця їх знищення і проводять підрив міни або мін за допомогою підривного заряду ПВВ-4 із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі і підривної машинки типу ПМ-4, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору залишків корпусів зазначених мін, як продуктів утилізації, з со CO 6637 наступним їх сортуванням і відправленням для подальшої переробки [1]. До недоліків відомого способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який обраний за прототип, відноситься те, що прямим вибуховим способом неможливо зберегти матеріали, з яких виготовлені конструктивні елементи протипіхотних мін типу ПФМ-1/ПФМ-1С, для наступної утилізації і переробки згаданих матеріалів. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення продуктивності процесу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, що входять до складу касетного інженерного боєприпасу типу касет КСФ-1С/КФС-1. Суть корисної моделі в способі утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, при якому попередньо підготовляють площадку, подають міни до місця їх знищення і проводять підрив міни або мін за допомогою підривного заряду ПВВ-4 із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі і підривної машинки типу ПМ-4, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки, полягає в тому, що на підготовленій площадці установлюють захисну споруду, в зазначеній захисній споруді виготовляють басейн, заповнюють басейн водою або будь-якою іншою негорючою рідиною, укладають на дно басейну підривний заряд типу ПВВ-4 із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі за допомогою електрокабелю, приєднують електрокабель до підривної машинки типу ПМ-4, встановлюють перед басейном переносний комплект мінування типу ПКМ-1, після зазначених підготовчих операцій встановлюють в переносний комплект мінування типу ПКМ-1 касету типу КСФ-1, яка споряджена протипіхотними мінами типу ПФМ-1/ПФМ-1С, здійснюють викидання протипіхотних мін типу ПФМ1/ПФМ-1С з касети типу КСФ-1, що встановлені в переносному комплекті мінування типу ПКМ-1, у бік басейну з водою і подачі таким чином мін до місця знищення, очікують затоплення мін в басейні і розміщення їх на дні басейну поруч із підривним зарядом, а підрив мін в басейні після їх затоплення здійснюють за допомогою підривного заряду шляхом подачі електричного струму з електровибухової мережі на електродетонатор. Суть корисної моделі полягає і в тому, що завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору з дна басейну залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки. Порівняльний аналіз технічного рішення з прототипом показує, що спосіб утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, відрізняється тим, що на підготовленій площадці установлюють захисну споруду, в зазначеній захисній споруді виготовляють басейн, заповнюють басейн водою або будь-якою іншою негорючою рідиною, укладають на дно басейну підривний заряд типу ПВВ-4 із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі за допомогою електрокабелю, приєднують електрокабель до підривної машинки типу ПМ-4, встановлюють перед басейном переносний комплект мінування типу ПКМ-1, після зазначених підготовчих операцій встановлюють в переносний комплект мінування типу ПКМ-1 касету типу КСФ1, яка споряджена протипіхотними мінами типу ПФМ-1/ПФМ-1С, здійснюють викидання протипіхотних мін типу ПФМ-1/ПФМ-1С з касети типу КСФ-1, що встановлені в переносному комплекті мінування типу ПКМ-1, у бік басейну з водою і подачі таким чином мін до місця знищення, очікують затоплення мін в басейні і розміщення їх на дні басейну поруч із підривним зарядом, а підрив мін в басейні після їх затоплення здійснюють за допомогою підривного заряду шляхом подачі електричного струму з електровибухової мережі на електродетонатор, при цьому завершують цикл технологічних операцій по утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С шляхом збору з дна басейну залишків корпусів зазначених мін, як продуктів утилізації, з наступним їх сортуванням і відправленням для подальшої переробки. Таким чином, спосіб утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 показана блок-схема виконання технологічних операцій, які створюють основу способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, на фіг. 2-12 схематично показані етапи виконання способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється. Утилізації за зазначеним способом підлягають інженерні боєприпаси типу касет КСФ-1 С/КФС1/КФС-1С-0.5 та міни типу ПФМ-1С/ПФМ-1, якими споряджені зазначені касети /З/. Суть способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, полягає в наступному (див. фіг. 1). Попередньо підготовляють площадку 1 (див. фіг. 2), після чого на підготовленій площадці 1 установлюють захисну споруду 2 (див. фіг. 3). Далі в захисній споруді 2 виготовляють басейн 3 (див. фіг. 4), який заповнюють водою (позиція 4) або будь-якою іншою негорючою рідиною (див. фіг. 5). Після підготовки захисної споруди 2 і басейну 3 до експлуатації виконують технологічні операції, згідно з якими укладають на дно 5 басейну 3 підривний заряд 6 (типу ПВВ-4) із закріпленим на ньому електродетонатором 7, підключеним до електровибухової мережі за допомогою електрокабелю 8 (див. фіг. 5). Після цього приєднують електрокабель 8 до підривної машинки 9 (типу ПМ-4)(див. фіг. 6). Для здійснення суті способу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С, який заявляється, встановлюють перед басейном 3 (наприклад, на силовій основі 10) переносний комплект мінування 11 (типу ПКМ-1 )(див. фіг. 7). Далі встановлюють в переносний комплект мінування 11 (типу ПКМ-1) касету 12 (типу КСФ-1), яка споряджена протипіхотними мінами 13 (типу ПФМ-1/ПФМ-1С)(див. фіг. 8). До переносного комплекту мінування 11 (типу ПКМ-1) приєднують систему 14 дистанційного керування викидання протипіхотних мін 13 (типу ПФМ-1/ПФМ-1С) з касети 12 (типу КСФ-1), 6637 що встановлені в переносному комплекті мінування 11 типуПКМ-1 (див фіг 8) Після підключення до переносного комплекту мінування 11 (типу ПКМ-1) системи 14 дистанційного керування викидання протипіхотних мін 13 здійснюють викидання зазначених протипіхотних мін 13 типу ПФМ-1/ПФМ-1С з касети 12 типу КСФ1, що встановлені в переносному комплекті мінування 11 типу ПКМ-1, у бік басейну 3 з водою 4 (див фіг 9), при цьому протипіхотні міни 13 типу ПФМ-1/ПФМ-1С подають до місця знищення (до басейну 3) шляхом викидання з переносного комплекту мінування 11 Після ТОГО, ЯК МІНИ 13 упадуть на водну поверхню басейну 3, очікують затоплення мін 13 в басейні 3 і розміщення їх на дні 5 басейну 3 поруч із підривним зарядом 6 Коли зорово буде виявлено, що всі міни 13 затонули і знаходяться на дні 5 басейну 3, здійснюють підрив мін 13 в басейні 3 за допомогою підривного заряду 6 шляхом подачі електричного струму з електровибухової мережі 8 на електродетонатор 7 за допомогою підривної машинки 9 типу ПМ-4 - додаткова позиція F (див фіг 10) Після підриву мін 13 здійснюють збір і підйом з дна 5 басейну 3 залишків 15 корпусів мін 13, як продуктів утилізації (див фіг 11) На завершальному етапі утилізації проводять сортування залишків 15 корпусів мін 13, як продуктів утилізації (див фіг 12), а після їх сортування здійснюють відправлення зазначених відсортова них залишків 15 корпусів мін 13 для подальшої переробки (див фіг 13) Для продовження процесу утилізації протипіхотних мін типу ПФМ-1/ПФМ-1 С беруться нові інженерні боєприпаси, а саме, касетні інженерні боєприпаси 12 типу КСФ-1, і процес утилізації повторюється Підвищення ефективності застосування способу утилізації протипіхотних мін типу ПФМ1/ПФМ-1 С, що заявляється, у порівнянні з прототипом, досягається тим, що підвищується продуктивність процесу утилізації мін типу ПФМ-1/ПФМ1С, що входять до складу касетних інженерних боєприпасів типу КСФ-1 Джерела інформації 1 Б А Эпов «Основы взрывного дела» (Пособие), Ордена Трудового Красного Знамени военное издательство Министерства обороны СССР, М , 1974, § 62 Уничтожение взрывчатых материалов, стор 187 - аналог 2 Министерство обороны СССР Управление начальника инженерных войск «Инженерные боеприпасы» Руководство по материальной части Книга пятая Военное издательство М , 1987, Раздел 1 п п 1 1 Мина ПФМ-1С (ПФМ-1) «Уничтожение», стор 8 - прототип 3 Министерство обороны СССР Управление начальника инженерных войск «Инженерные боеприпасы» Руководство по материальной части Книга пятая Военное издательство М , 1987, стор 3-14 Спосіб утилізації протипіхотних мін типу ПФМ-1/ПФМ-1С підготовляють площадку установлюють на підготовленій площадці захисну споруду виготовляють в захисній споруді басейн заповнюють басейн водою або будь-якою іншою негорючою рідиною укладають на дно басейну підривний заряд типу ПВВ-4 із закріпленим на ньому електродетонатором, підключеним до електровибухової мережі за допомогою електрокабелю приєднують електрокабель до підривної машинки типу ПМ-4 встановлюють перед басейном переносний комплект мінування типу ПКМ-1 встановлюють в переносний комплект мінування тилу ПКМ-1 касету типу КСФ-1, яка споряджена протипіхотними мінами типу ПФМ-1/ПФМ-1 С здійснюють викидання протипіхотних мш типу ПФМ-1/ПФМ-1С з касети типу КСФ-1, що встановлені в переносному комплекті мінування 6637 типу ШСМ-1, у бік басейну з водою подають шляхом викидання протипіхотні міни типу ГЇФМ-1ЯЇФМ-1С до місця знищення очікують затоплення мін в басейні І розміщення їх на дні басейну поручі із підривним зарядом здійснюють підрив мін в басейні після їх затоплення за допомогою підривного заряду шляхом подачі електричного струму з електровябухової мережі на електродетонатор здійснюють збір і підйом з дна басейну залишків корпусів мін, як продуктів утилізації проводять сортування залишків корпусів мін, як продуктів утилізації здійснюють відправлення відсортованих залишків корпусів мін для подальшої переробки Фіг. 1 Фіг. 2 s / У УУУА \л * t^it^ ZC99 * -?tr>. у с т т ? 11 6637 12 Фіг. 6 І* / f з // f \ ' f t -X, / LI/"— ,•'9 & І/У." -rjT7~? ' " Т ^ / , •' s ' & s 4 ft 5 *~^ УУУ', ' '.
