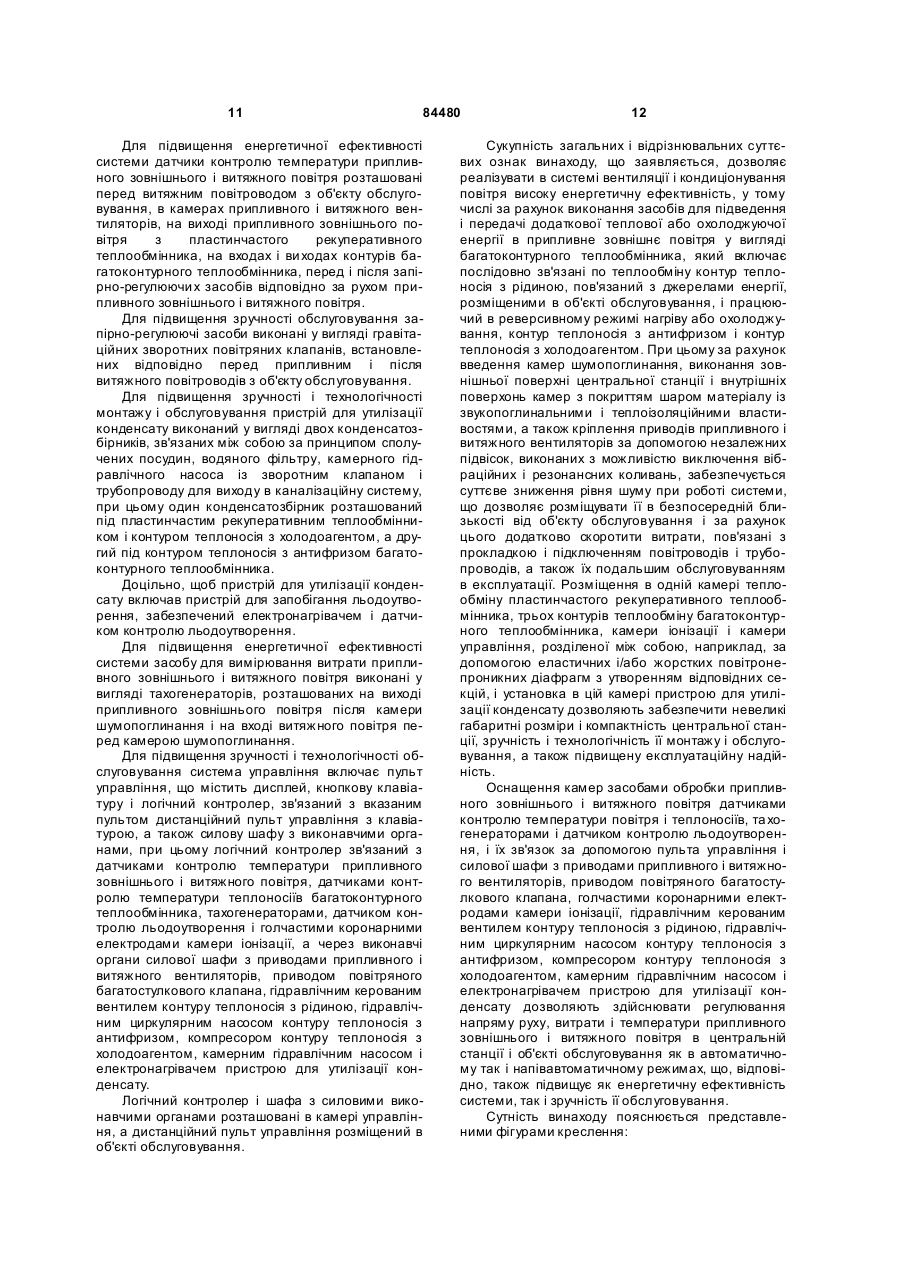

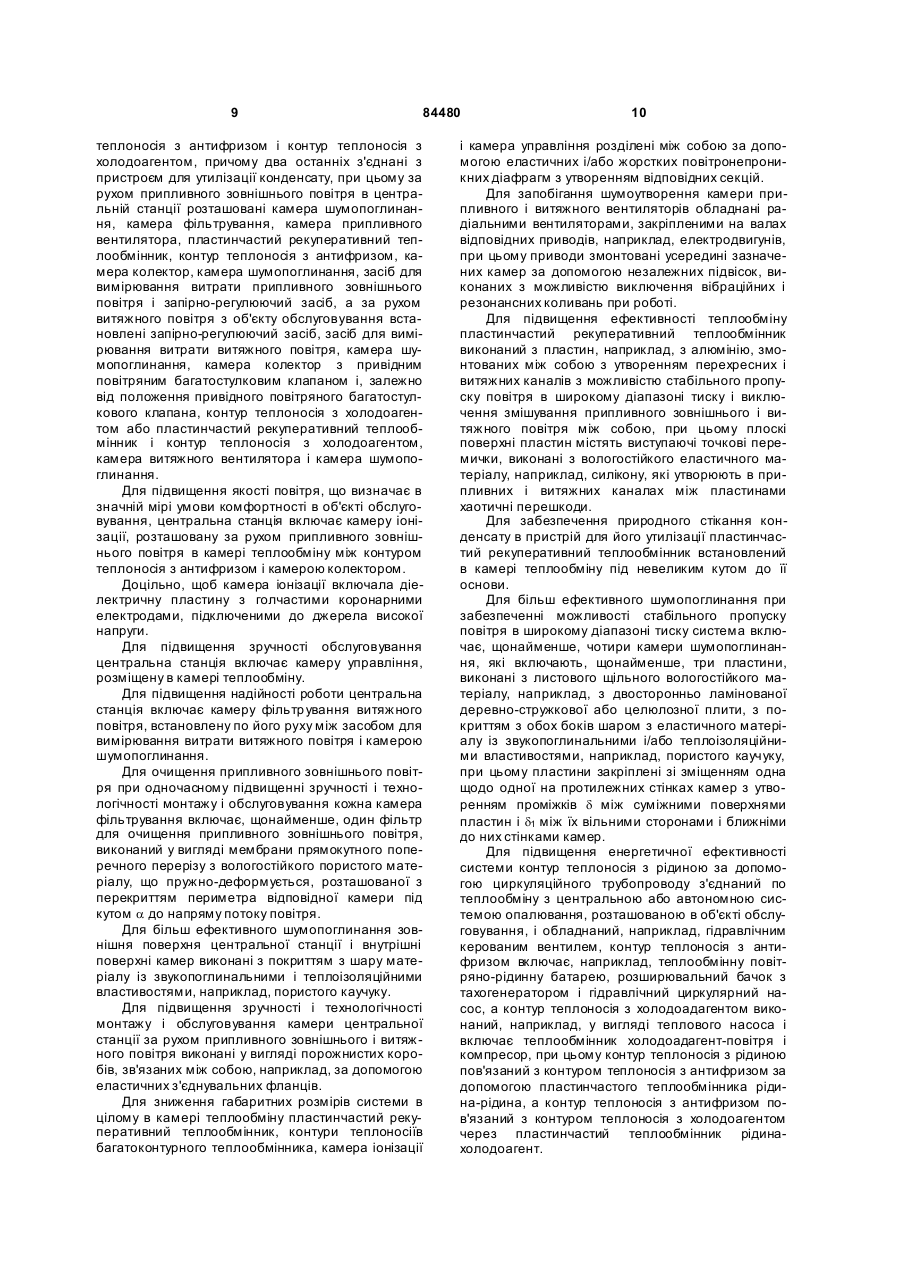

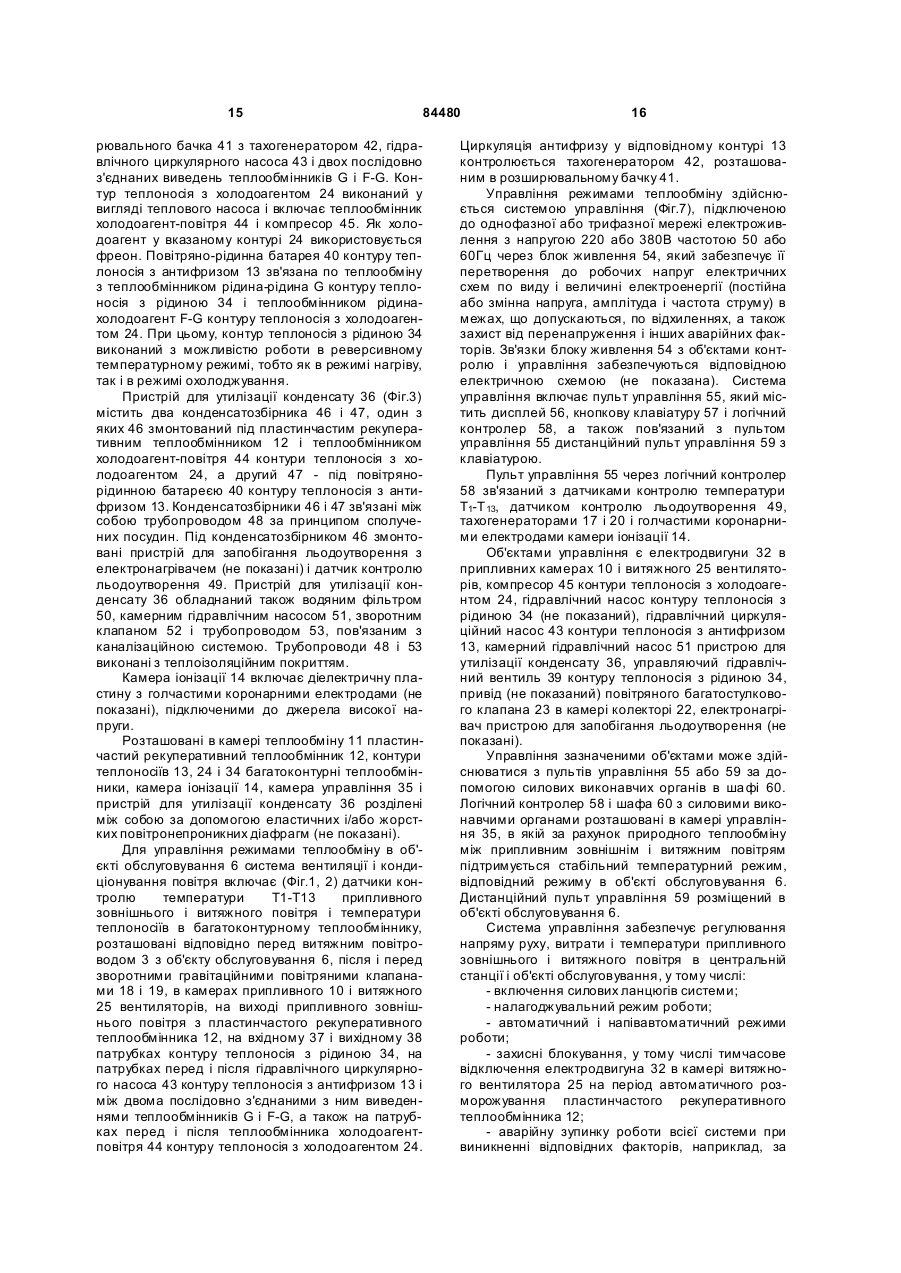

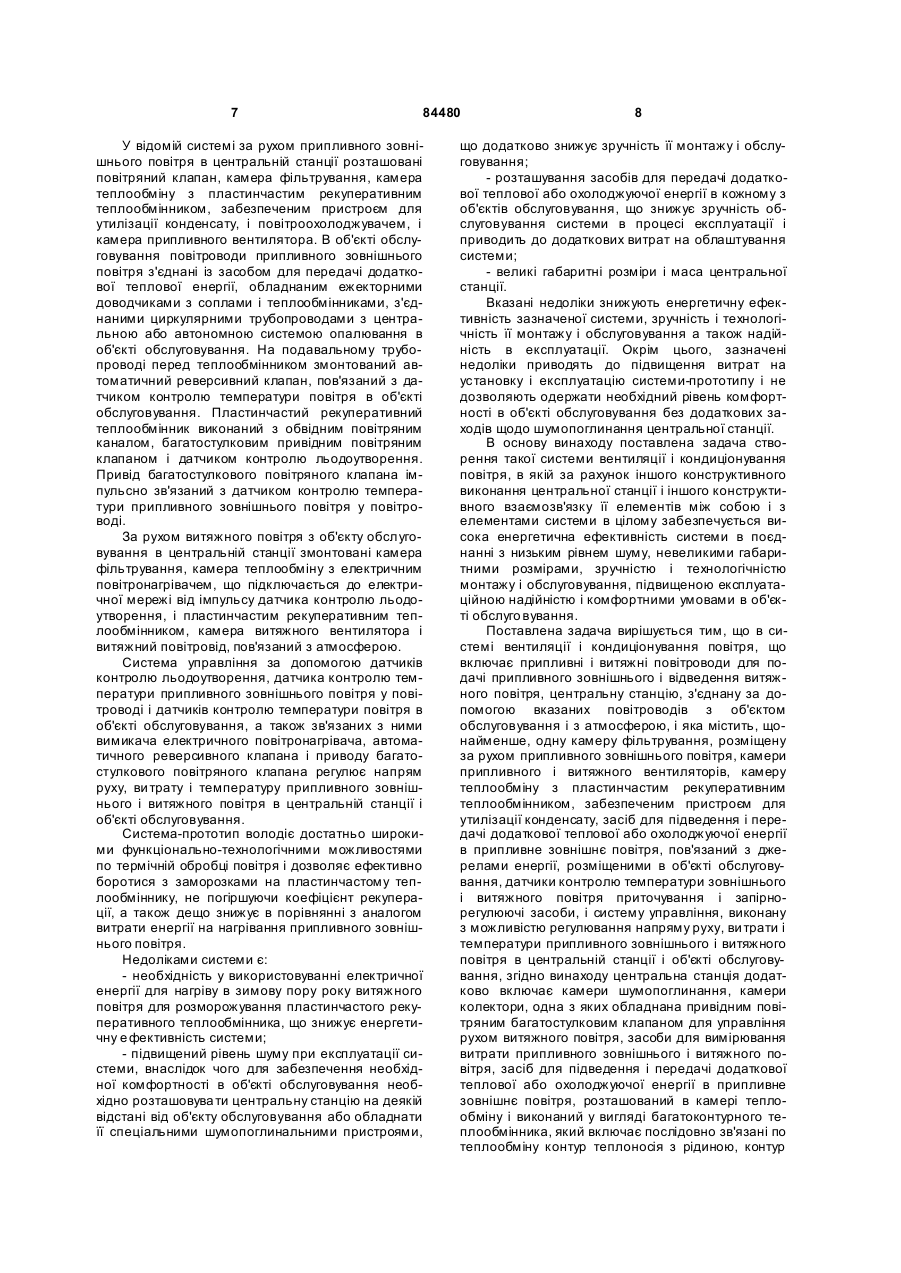

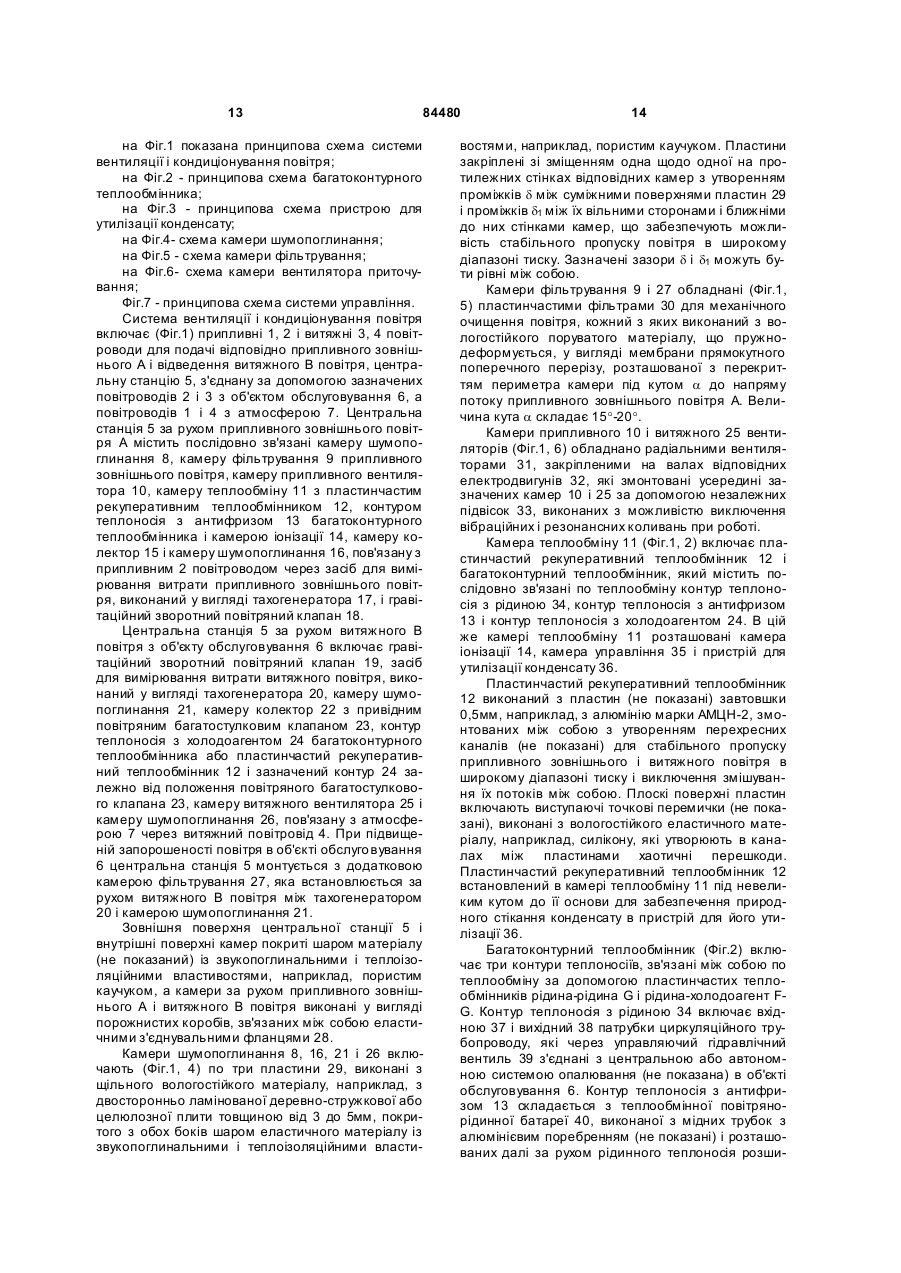

Система вентиляції і кондиціонування повітря

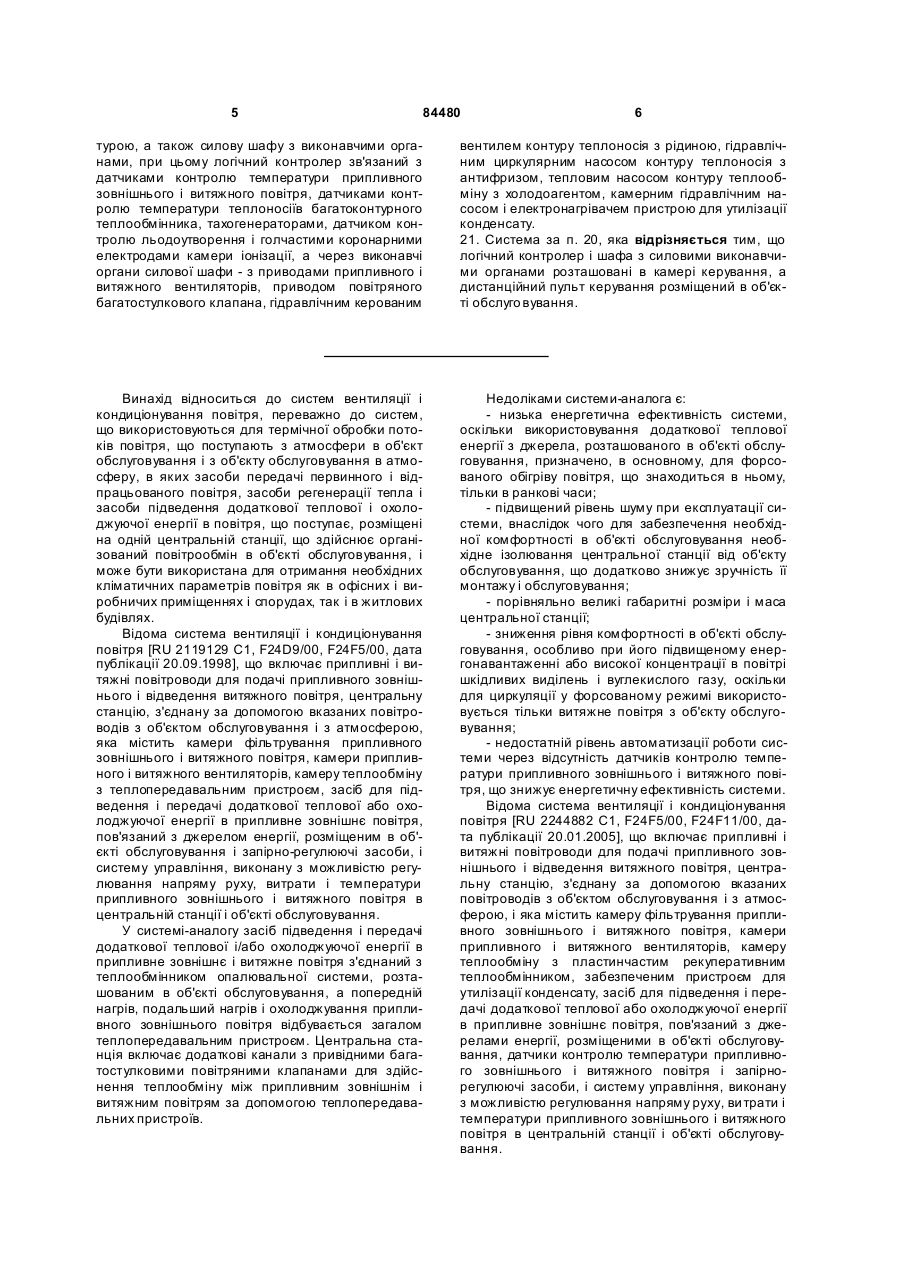

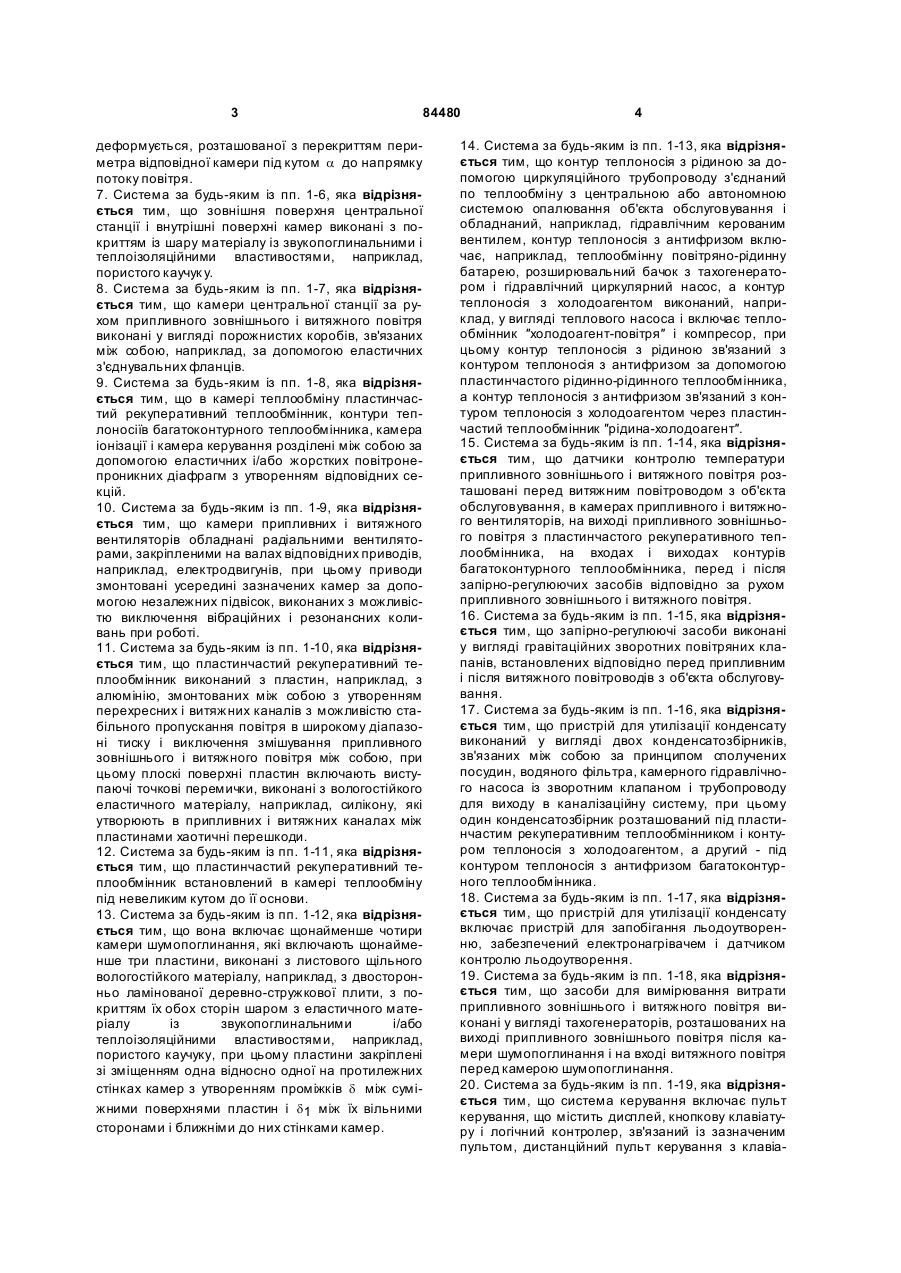

1. Система вентиляції і кондиціонування повітря, що включає припливні і витяжні повітроводи для подачі припливного зовнішнього і відведення витяжного повітря, центральну станцію, з'єднану за допомогою зазначених повітроводів з об'єктом обслуговування і з атмосферою, яка містить щонайменше одну камеру фільтрування, розміщену за рухом припливного зовнішнього повітря, камери припливного і витяжного вентиляторів, камеру теплообміну з пластинчастим рекуперативним теплообмінником, забезпеченим пристроєм для утилізації конденсату, засіб для підведення і передачі додаткової теплової або охолоджуючої енергії в припливне зовнішнє повітря, зв'язаний з джерелами енергії, розміщеними в об'єкті обслуговування, датчики контролю температури припливного зовнішнього і витяжного повітря і запірнорегулюючі засоби, систему керування, виконану з можливістю регулювання напряму руху, витрати і температури припливного зовнішнього і витяжного повітря в центральній станції і об'єкті обслуговування, яка відрізняється тим, що центральна станція додатково включає камери шумопоглинання, камери-колектори, одна з яких обладнана привідним повітряним багатостулковим клапаном для керування рухом витяжного повітря, засоби для вимірювання витрати припливного зовнішнього і витяжного повітря, засіб для підведення і передачі додаткової теплової або охолоджуючої енергії в припливне зовнішнє повітря, розташований в камері теплообміну і виконаний у вигляді багатоконтурного теплообмінника, який включає 2 (19) 1 3 84480 деформується, розташованої з перекриттям периметра відповідної камери під кутом a до напрямку потоку повітря. 7. Система за будь-яким із пп. 1-6, яка відрізняється тим, що зовнішня поверхня центральної станції і внутрішні поверхні камер виконані з покриттям із шару матеріалу із звукопоглинальними і теплоізоляційними властивостями, наприклад, пористого каучук у. 8. Система за будь-яким із пп. 1-7, яка відрізняється тим, що камери центральної станції за рухом припливного зовнішнього і витяжного повітря виконані у вигляді порожнистих коробів, зв'язаних між собою, наприклад, за допомогою еластичних з'єднувальних фланців. 9. Система за будь-яким із пп. 1-8, яка відрізняється тим, що в камері теплообміну пластинчастий рекуперативний теплообмінник, контури теплоносіїв багатоконтурного теплообмінника, камера іонізації і камера керування розділені між собою за допомогою еластичних і/або жорстких повітронепроникних діафрагм з утворенням відповідних секцій. 10. Система за будь-яким із пп. 1-9, яка відрізняється тим, що камери припливних і витяжного вентиляторів обладнані радіальними вентиляторами, закріпленими на валах відповідних приводів, наприклад, електродвигунів, при цьому приводи змонтовані усередині зазначених камер за допомогою незалежних підвісок, виконаних з можливістю виключення вібраційних і резонансних коливань при роботі. 11. Система за будь-яким із пп. 1-10, яка відрізняється тим, що пластинчастий рекуперативний теплообмінник виконаний з пластин, наприклад, з алюмінію, змонтованих між собою з утворенням перехресних і витяжних каналів з можливістю стабільного пропускання повітря в широкому діапазоні тиску і виключення змішування припливного зовнішнього і витяжного повітря між собою, при цьому плоскі поверхні пластин включають виступаючі точкові перемички, виконані з вологостійкого еластичного матеріалу, наприклад, силікону, які утворюють в припливних і витяжних каналах між пластинами хаотичні перешкоди. 12. Система за будь-яким із пп. 1-11, яка відрізняється тим, що пластинчастий рекуперативний теплообмінник встановлений в камері теплообміну під невеликим кутом до її основи. 13. Система за будь-яким із пп. 1-12, яка відрізняється тим, що вона включає щонайменше чотири камери шумопоглинання, які включають щонайменше три пластини, виконані з листового щільного вологостійкого матеріалу, наприклад, з двосторонньо ламінованої деревно-стружкової плити, з покриттям їх обох сторін шаром з еластичного матеріалу із звукопоглинальними і/або теплоізоляційними властивостями, наприклад, пористого каучуку, при цьому пластини закріплені зі зміщенням одна відносно одної на протилежних стінках камер з утворенням проміжків d між суміжними поверхнями пластин і d1 між їх вільними сторонами і ближніми до них стінками камер. 4 14. Система за будь-яким із пп. 1-13, яка відрізняється тим, що контур теплоносія з рідиною за допомогою циркуляційного трубопроводу з'єднаний по теплообміну з центральною або автономною системою опалювання об'єкта обслуговування і обладнаний, наприклад, гідравлічним керованим вентилем, контур теплоносія з антифризом включає, наприклад, теплообмінну повітряно-рідинну батарею, розширювальний бачок з тахогенератором і гідравлічний циркулярний насос, а контур теплоносія з холодоагентом виконаний, наприклад, у вигляді теплового насоса і включає теплообмінник ″холодоагент-повітря″ і компресор, при цьому контур теплоносія з рідиною зв'язаний з контуром теплоносія з антифризом за допомогою пластинчастого рідинно-рідинного теплообмінника, а контур теплоносія з антифризом зв'язаний з контуром теплоносія з холодоагентом через пластинчастий теплообмінник ″рідина-холодоагент″. 15. Система за будь-яким із пп. 1-14, яка відрізняється тим, що датчики контролю температури припливного зовнішнього і витяжного повітря розташовані перед витяжним повітроводом з об'єкта обслуговування, в камерах припливного і витяжного вентиляторів, на виході припливного зовнішнього повітря з пластинчастого рекуперативного теплообмінника, на входах і виходах контурів багатоконтурного теплообмінника, перед і після запірно-регулюючих засобів відповідно за рухом припливного зовнішнього і витяжного повітря. 16. Система за будь-яким із пп. 1-15, яка відрізняється тим, що запірно-регулюючі засоби виконані у вигляді гравітаційних зворотних повітряних клапанів, встановлених відповідно перед припливним і після витяжного повітроводів з об'єкта обслуговування. 17. Система за будь-яким із пп. 1-16, яка відрізняється тим, що пристрій для утилізації конденсату виконаний у вигляді двох конденсатозбірників, зв'язаних між собою за принципом сполучених посудин, водяного фільтра, камерного гідравлічного насоса із зворотним клапаном і трубопроводу для виходу в каналізаційну систему, при цьому один конденсатозбірник розташований під пластинчастим рекуперативним теплообмінником і контуром теплоносія з холодоагентом, а другий - під контуром теплоносія з антифризом багатоконтурного теплообмінника. 18. Система за будь-яким із пп. 1-17, яка відрізняється тим, що пристрій для утилізації конденсату включає пристрій для запобігання льодоутворенню, забезпечений електронагрівачем і датчиком контролю льодоутворення. 19. Система за будь-яким із пп. 1-18, яка відрізняється тим, що засоби для вимірювання витрати припливного зовнішнього і витяжного повітря виконані у вигляді тахогенераторів, розташованих на виході припливного зовнішнього повітря після камери шумопоглинання і на вході витяжного повітря перед камерою шумопоглинання. 20. Система за будь-яким із пп. 1-19, яка відрізняється тим, що система керування включає пульт керування, що містить дисплей, кнопкову клавіатуру і логічний контролер, зв'язаний із зазначеним пультом, дистанційний пульт керування з клавіа 5 84480 6 турою, а також силову шафу з виконавчими органами, при цьому логічний контролер зв'язаний з датчиками контролю температури припливного зовнішнього і витяжного повітря, датчиками контролю температури теплоносіїв багатоконтурного теплообмінника, тахогенераторами, датчиком контролю льодоутворення і голчастими коронарними електродами камери іонізації, а через виконавчі органи силової шафи - з приводами припливного і витяжного вентиляторів, приводом повітряного багатостулкового клапана, гідравлічним керованим вентилем контуру теплоносія з рідиною, гідравлічним циркулярним насосом контуру теплоносія з антифризом, тепловим насосом контуру теплообміну з холодоагентом, камерним гідравлічним насосом і електронагрівачем пристрою для утилізації конденсату. 21. Система за п. 20, яка відрізняється тим, що логічний контролер і шафа з силовими виконавчими органами розташовані в камері керування, а дистанційний пульт керування розміщений в об'єкті обслуго вування. Винахід відноситься до систем вентиляції і кондиціонування повітря, переважно до систем, що використовуються для термічної обробки потоків повітря, що поступають з атмосфери в об'єкт обслуговування і з об'єкту обслуговування в атмосферу, в яких засоби передачі первинного і відпрацьованого повітря, засоби регенерації тепла і засоби підведення додаткової теплової і охолоджуючої енергії в повітря, що поступає, розміщені на одній центральній станції, що здійснює організований повітрообмін в об'єкті обслуговування, і може бути використана для отримання необхідних кліматичних параметрів повітря як в офісних і виробничих приміщеннях і спорудах, так і в житлових будівлях. Відома система вентиляції і кондиціонування повітря [RU 2119129 С1, F24D9/00, F24F5/00, дата публікації 20.09.1998], що включає припливні і витяжні повітроводи для подачі припливного зовнішнього і відведення витяжного повітря, центральну станцію, з'єднану за допомогою вказаних повітроводів з об'єктом обслуговування і з атмосферою, яка містить камери фільтрування припливного зовнішнього і витяжного повітря, камери припливного і витяжного вентиляторів, камеру теплообміну з теплопередавальним пристроєм, засіб для підведення і передачі додаткової теплової або охолоджуючої енергії в припливне зовнішнє повітря, пов'язаний з джерелом енергії, розміщеним в об'єкті обслуговування і запірно-регулюючі засоби, і систему управління, виконану з можливістю регулювання напряму руху, витрати і температури припливного зовнішнього і витяжного повітря в центральній станції і об'єкті обслуговування. У системі-аналогу засіб підведення і передачі додаткової теплової і/або охолоджуючої енергії в припливне зовнішнє і витяжне повітря з'єднаний з теплообмінником опалювальної системи, розташованим в об'єкті обслуговування, а попередній нагрів, подальший нагрів і охолоджування припливного зовнішнього повітря відбувається загалом теплопередавальним пристроєм. Центральна станція включає додаткові канали з привідними багатостулковими повітряними клапанами для здійснення теплообміну між припливним зовнішнім і витяжним повітрям за допомогою теплопередавальних пристроїв. Недоліками системи-аналога є: - низька енергетична ефективність системи, оскільки використовування додаткової теплової енергії з джерела, розташованого в об'єкті обслуговування, призначено, в основному, для форсованого обігріву повітря, що знаходиться в ньому, тільки в ранкові часи; - підвищений рівень шуму при експлуатації системи, внаслідок чого для забезпечення необхідної комфортності в об'єкті обслуговування необхідне ізолювання центральної станції від об'єкту обслуговування, що додатково знижує зручність її монтажу і обслуговування; - порівняльно великі габаритні розміри і маса центральної станції; - зниження рівня комфортності в об'єкті обслуговування, особливо при його підвищеному енергонавантаженні або високої концентрації в повітрі шкідливих виділень і вуглекислого газу, оскільки для циркуляції у форсованому режимі використовується тільки витяжне повітря з об'єкту обслуговування; - недостатній рівень автоматизації роботи системи через відсутність датчиків контролю температури припливного зовнішнього і витяжного повітря, що знижує енергетичну ефективність системи. Відома система вентиляції і кондиціонування повітря [RU 2244882 С1, F24F5/00, F24F11/00, дата публікації 20.01.2005], що включає припливні і витяжні повітроводи для подачі припливного зовнішнього і відведення витяжного повітря, центральну станцію, з'єднану за допомогою вказаних повітроводів з об'єктом обслуговування і з атмосферою, і яка містить камеру фільтрування припливного зовнішнього і витяжного повітря, камери припливного і витяжного вентиляторів, камеру теплообміну з пластинчастим рекуперативним теплообмінником, забезпеченим пристроєм для утилізації конденсату, засіб для підведення і передачі додаткової теплової або охолоджуючої енергії в припливне зовнішнє повітря, пов'язаний з джерелами енергії, розміщеними в об'єкті обслуговування, датчики контролю температури припливного зовнішнього і витяжного повітря і запірнорегулюючі засоби, і систему управління, виконану з можливістю регулювання напряму руху, ви трати і температури припливного зовнішнього і витяжного повітря в центральній станції і об'єкті обслуговування. 7 84480 У відомій системі за рухом припливного зовнішнього повітря в центральній станції розташовані повітряний клапан, камера фільтрування, камера теплообміну з пластинчастим рекуперативним теплообмінником, забезпеченим пристроєм для утилізації конденсату, і повітроохолоджувачем, і камера припливного вентилятора. В об'єкті обслуговування повітроводи припливного зовнішнього повітря з'єднані із засобом для передачі додаткової теплової енергії, обладнаним ежекторними доводчиками з соплами і теплообмінниками, з'єднаними циркулярними трубопроводами з центральною або автономною системою опалювання в об'єкті обслуговування. На подавальному трубопроводі перед теплообмінником змонтований автоматичний реверсивний клапан, пов'язаний з датчиком контролю температури повітря в об'єкті обслуговування. Пластинчастий рекуперативний теплообмінник виконаний з обвідним повітряним каналом, багатостулковим привідним повітряним клапаном і датчиком контролю льодоутворення. Привід багатостулкового повітряного клапана імпульсно зв'язаний з датчиком контролю температури припливного зовнішнього повітря у повітроводі. За рухом витяжного повітря з об'єкту обслуговування в центральній станції змонтовані камера фільтрування, камера теплообміну з електричним повітронагрівачем, що підключається до електричної мережі від імпульсу датчика контролю льодоутворення, і пластинчастим рекуперативним теплообмінником, камера витяжного вентилятора і витяжний повітровід, пов'язаний з атмосферою. Система управління за допомогою датчиків контролю льодоутворення, датчика контролю температури припливного зовнішнього повітря у повітроводі і датчиків контролю температури повітря в об'єкті обслуговування, а також зв'язаних з ними вимикача електричного повітронагрівача, автоматичного реверсивного клапана і приводу багатостулкового повітряного клапана регулює напрям руху, ви трату і температуру припливного зовнішнього і витяжного повітря в центральній станції і об'єкті обслуговування. Система-прототип володіє достатньо широкими функціонально-технологічними можливостями по термічній обробці повітря і дозволяє ефективно боротися з заморозками на пластинчастому теплообміннику, не погіршуючи коефіцієнт рекуперації, а також дещо знижує в порівнянні з аналогом витрати енергії на нагрівання припливного зовнішнього повітря. Недоліками системи є: - необхідність у використовуванні електричної енергії для нагріву в зимову пору року витяжного повітря для розморожування пластинчастого рекуперативного теплообмінника, що знижує енергетичну е фективність системи; - підвищений рівень шуму при експлуатації системи, внаслідок чого для забезпечення необхідної комфортності в об'єкті обслуговування необхідно розташовува ти центральну станцію на деякій відстані від об'єкту обслуговування або обладнати її спеціальними шумопоглинальними пристроями, 8 що додатково знижує зручність її монтажу і обслуговування; - розташування засобів для передачі додаткової теплової або охолоджуючої енергії в кожному з об'єктів обслуговування, що знижує зручність обслуговування системи в процесі експлуатації і приводить до додаткових витрат на облаштування системи; - великі габаритні розміри і маса центральної станції. Вказані недоліки знижують енергетичну ефективність зазначеної системи, зручність і технологічність її монтажу і обслуговування а також надійність в експлуатації. Окрім цього, зазначені недоліки приводять до підвищення витрат на установку і експлуатацію системи-прототипу і не дозволяють одержати необхідний рівень комфортності в об'єкті обслуговування без додаткових заходів щодо шумопоглинання центральної станції. В основу винаходу поставлена задача створення такої системи вентиляції і кондиціонування повітря, в якій за рахунок іншого конструктивного виконання центральної станції і іншого конструктивного взаємозв'язку її елементів між собою і з елементами системи в цілому забезпечується висока енергетична ефективність системи в поєднанні з низьким рівнем шуму, невеликими габаритними розмірами, зручністю і технологічністю монтажу і обслуговування, підвищеною експлуатаційною надійністю і комфортними умовами в об'єкті обслуго вування. Поставлена задача вирішується тим, що в системі вентиляції і кондиціонування повітря, що включає припливні і витяжні повітроводи для подачі припливного зовнішнього і відведення витяжного повітря, центральну станцію, з'єднану за допомогою вказаних повітроводів з об'єктом обслуговування і з атмосферою, і яка містить, щонайменше, одну камеру фільтрування, розміщену за рухом припливного зовнішнього повітря, камери припливного і витяжного вентиляторів, камеру теплообміну з пластинчастим рекуперативним теплообмінником, забезпеченим пристроєм для утилізації конденсату, засіб для підведення і передачі додаткової теплової або охолоджуючої енергії в припливне зовнішнє повітря, пов'язаний з джерелами енергії, розміщеними в об'єкті обслуговування, датчики контролю температури зовнішнього і витяжного повітря приточування і запірнорегулюючі засоби, і систему управління, виконану з можливістю регулювання напряму руху, ви трати і температури припливного зовнішнього і витяжного повітря в центральній станції і об'єкті обслуговування, згідно винаходу центральна станція додатково включає камери шумопоглинання, камери колектори, одна з яких обладнана привідним повітряним багатостулковим клапаном для управління рухом витяжного повітря, засоби для вимірювання витрати припливного зовнішнього і витяжного повітря, засіб для підведення і передачі додаткової теплової або охолоджуючої енергії в припливне зовнішнє повітря, розташований в камері теплообміну і виконаний у вигляді багатоконтурного теплообмінника, який включає послідовно зв'язані по теплообміну контур теплоносія з рідиною, контур 9 84480 теплоносія з антифризом і контур теплоносія з холодоагентом, причому два останніх з'єднані з пристроєм для утилізації конденсату, при цьому за рухом припливного зовнішнього повітря в центральній станції розташовані камера шумопоглинання, камера фільтрування, камера припливного вентилятора, пластинчастий рекуперативний теплообмінник, контур теплоносія з антифризом, камера колектор, камера шумопоглинання, засіб для вимірювання витрати припливного зовнішнього повітря і запірно-регулюючий засіб, а за рухом витяжного повітря з об'єкту обслуговування встановлені запірно-регулюючий засіб, засіб для вимірювання витрати витяжного повітря, камера шумопоглинання, камера колектор з привідним повітряним багатостулковим клапаном і, залежно від положення привідного повітряного багатостулкового клапана, контур теплоносія з холодоагентом або пластинчастий рекуперативний теплообмінник і контур теплоносія з холодоагентом, камера витяжного вентилятора і камера шумопоглинання. Для підвищення якості повітря, що визначає в значній мірі умови комфортності в об'єкті обслуговування, центральна станція включає камеру іонізації, розташовану за рухом припливного зовнішнього повітря в камері теплообміну між контуром теплоносія з антифризом і камерою колектором. Доцільно, щоб камера іонізації включала діелектричну пластину з голчастими коронарними електродами, підключеними до джерела високої напруги. Для підвищення зручності обслуговування центральна станція включає камеру управління, розміщену в камері теплообміну. Для підвищення надійності роботи центральна станція включає камеру фільтр ування витяжного повітря, встановлену по його руху між засобом для вимірювання витрати витяжного повітря і камерою шумопоглинання. Для очищення припливного зовнішнього повітря при одночасному підвищенні зручності і технологічності монтажу і обслуговування кожна камера фільтрування включає, щонайменше, один фільтр для очищення припливного зовнішнього повітря, виконаний у вигляді мембрани прямокутного поперечного перерізу з вологостійкого пористого матеріалу, що пружно-деформується, розташованої з перекриттям периметра відповідної камери під кутом a до напряму потоку повітря. Для більш ефективного шумопоглинання зовнішня поверхня центральної станції і внутрішні поверхні камер виконані з покриттям з шару матеріалу із звукопоглинальними і теплоізоляційними властивостями, наприклад, пористого каучуку. Для підвищення зручності і технологічності монтажу і обслуговування камери центральної станції за рухом припливного зовнішнього і витяжного повітря виконані у вигляді порожнистих коробів, зв'язаних між собою, наприклад, за допомогою еластичних з'єднувальних фланців. Для зниження габаритних розмірів системи в цілому в камері теплообміну пластинчастий рекуперативний теплообмінник, контури теплоносіїв багатоконтурного теплообмінника, камера іонізації 10 і камера управління розділені між собою за допомогою еластичних і/або жорстких повітронепроникних діафрагм з утворенням відповідних секцій. Для запобігання шумоутворення камери припливного і витяжного вентиляторів обладнані радіальними вентиляторами, закріпленими на валах відповідних приводів, наприклад, електродвигунів, при цьому приводи змонтовані усередині зазначених камер за допомогою незалежних підвісок, виконаних з можливістю виключення вібраційних і резонансних коливань при роботі. Для підвищення ефективності теплообміну пластинчастий рекуперативний теплообмінник виконаний з пластин, наприклад, з алюмінію, змонтованих між собою з утворенням перехресних і витяжних каналів з можливістю стабільного пропуску повітря в широкому діапазоні тиску і виключення змішування припливного зовнішнього і витяжного повітря між собою, при цьому плоскі поверхні пластин містять виступаючі точкові перемички, виконані з вологостійкого еластичного матеріалу, наприклад, силікону, які утворюють в припливних і витяжних каналах між пластинами хаотичні перешкоди. Для забезпечення природного стікання конденсату впристрій для його утилізації пластинчастий рекуперативний теплообмінник встановлений в камері теплообміну під невеликим кутом до її основи. Для більш ефективного шумопоглинання при забезпеченні можливості стабільного пропуску повітря в широкому діапазоні тиску система включає, щонайменше, чотири камери шумопоглинання, які включають, щонайменше, три пластини, виконані з листового щільного вологостійкого матеріалу, наприклад, з двосторонньо ламінованої деревно-стружкової або целюлозної плити, з покриттям з обох боків шаром з еластичного матеріалу із звукопоглинальними і/або теплоізоляційними властивостями, наприклад, пористого каучуку, при цьому пластини закріплені зі зміщенням одна щодо одної на протилежних стінках камер з утворенням проміжків d між суміжними поверхнями пластин і d1 між їх вільними сторонами і ближніми до них стінками камер. Для підвищення енергетичної ефективності системи контур теплоносія з рідиною за допомогою циркуляційного трубопроводу з'єднаний по теплообміну з центральною або автономною системою опалювання, розташованою в об'єкті обслуговування, і обладнаний, наприклад, гідравлічним керованим вентилем, контур теплоносія з антифризом включає, наприклад, теплообмінну повітряно-рідинну батарею, розширювальний бачок з тахогенератором і гідравлічний циркулярний насос, а контур теплоносія з холодоадагентом виконаний, наприклад, у вигляді теплового насоса і включає теплообмінник холодоадагент-повітря і компресор, при цьому контур теплоносія з рідиною пов'язаний з контуром теплоносія з антифризом за допомогою пластинчастого теплообмінника рідина-рідина, а контур теплоносія з антифризом пов'язаний з контуром теплоносія з холодоагентом через пластинчастий теплообмінник рідинахолодоагент. 11 84480 Для підвищення енергетичної ефективності системи датчики контролю температури припливного зовнішнього і витяжного повітря розташовані перед витяжним повітроводом з об'єкту обслуговування, в камерах припливного і витяжного вентиляторів, на виході припливного зовнішнього повітря з пластинчастого рекуперативного теплообмінника, на входах і ви ходах контурів багатоконтурного теплообмінника, перед і після запірно-регулюючи х засобів відповідно за рухом припливного зовнішнього і витяжного повітря. Для підвищення зручності обслуговування запірно-регулюючі засоби виконані у вигляді гравітаційних зворотних повітряних клапанів, встановлених відповідно перед припливним і після витяжного повітроводів з об'єкту обслуговування. Для підвищення зручності і технологічності монтажу і обслуговування пристрій для утилізації конденсату виконаний у вигляді двох конденсатозбірників, зв'язаних між собою за принципом сполучених посудин, водяного фільтру, камерного гідравлічного насоса із зворотним клапаном і трубопроводу для виходу в каналізаційну систему, при цьому один конденсатозбірник розташований під пластинчастим рекуперативним теплообмінником і контуром теплоносія з холодоагентом, а другий під контуром теплоносія з антифризом багатоконтурного теплообмінника. Доцільно, щоб пристрій для утилізації конденсату включав пристрій для запобігання льодоутворення, забезпечений електронагрівачем і датчиком контролю льодоутворення. Для підвищення енергетичної ефективності системи засобу для вимірювання витрати припливного зовнішнього і витяжного повітря виконані у вигляді тахогенераторів, розташованих на виході припливного зовнішнього повітря після камери шумопоглинання і на вході витяжного повітря перед камерою шумопоглинання. Для підвищення зручності і технологічності обслуговування система управління включає пульт управління, що містить дисплей, кнопкову клавіатуру і логічний контролер, зв'язаний з вказаним пультом дистанційний пульт управління з клавіатурою, а також силову шафу з виконавчими органами, при цьому логічний контролер зв'язаний з датчиками контролю температури припливного зовнішнього і витяжного повітря, датчиками контролю температури теплоносіїв багатоконтурного теплообмінника, тахогенераторами, датчиком контролю льодоутворення і голчастими коронарними електродами камери іонізації, а через виконавчі органи силової шафи з приводами припливного і витяжного вентиляторів, приводом повітряного багатостулкового клапана, гідравлічним керованим вентилем контуру теплоносія з рідиною, гідравлічним циркулярним насосом контуру теплоносія з антифризом, компресором контуру теплоносія з холодоагентом, камерним гідравлічним насосом і електронагрівачем пристрою для утилізації конденсату. Логічний контролер і шафа з силовими виконавчими органами розташовані в камері управління, а дистанційний пульт управління розміщений в об'єкті обслуговування. 12 Сукупність загальних і відрізнювальних суттєвих ознак винаходу, що заявляється, дозволяє реалізувати в системі вентиляції і кондиціонування повітря високу енергетичну ефективність, у тому числі за рахунок виконання засобів для підведення і передачі додаткової теплової або охолоджуючої енергії в припливне зовнішнє повітря у вигляді багатоконтурного теплообмінника, який включає послідовно зв'язані по теплообміну контур теплоносія з рідиною, пов'язаний з джерелами енергії, розміщеними в об'єкті обслуговування, і працюючий в реверсивному режимі нагріву або охолоджування, контур теплоносія з антифризом і контур теплоносія з холодоагентом. При цьому за рахунок введення камер шумопоглинання, виконання зовнішньої поверхні центральної станції і внутрішніх поверхонь камер з покриттям шаром матеріалу із звукопоглинальними і теплоізоляційними властивостями, а також кріплення приводів припливного і витяжного вентиляторів за допомогою незалежних підвісок, виконаних з можливістю виключення вібраційних і резонансних коливань, забезпечується суттєве зниження рівня шуму при роботі системи, що дозволяє розміщувати її в безпосередній близькості від об'єкту обслуговування і за рахунок цього додатково скоротити витрати, пов'язані з прокладкою і підключенням повітроводів і трубопроводів, а також їх подальшим обслуговуванням в експлуатації. Розміщення в одній камері теплообміну пластинчастого рекуперативного теплообмінника, трьох контурів теплообміну багатоконтурного теплообмінника, камери іонізації і камери управління, розділеної між собою, наприклад, за допомогою еластичних і/або жорстких повітронепроникних діафрагм з утворенням відповідних секцій, і установка в цій камері пристрою для утилізації конденсату дозволяють забезпечити невеликі габаритні розміри і компактність центральної станції, зручність і технологічність її монтажу і обслуговування, а також підвищену експлуатаційну надійність. Оснащення камер засобами обробки припливного зовнішнього і витяжного повітря датчиками контролю температури повітря і теплоносіїв, та хогенераторами і датчиком контролю льодоутворення, і їх зв'язок за допомогою пульта управління і силової шафи з приводами припливного і витяжного вентиляторів, приводом повітряного багатостулкового клапана, голчастими коронарними електродами камери іонізації, гідравлічним керованим вентилем контуру теплоносія з рідиною, гідравлічним циркулярним насосом контуру теплоносія з антифризом, компресором контуру теплоносія з холодоагентом, камерним гідравлічним насосом і електронагрівачем пристрою для утилізації конденсату дозволяють здійснювати регулювання напряму руху, витрати і температури припливного зовнішнього і витяжного повітря в центральній станції і об'єкті обслуговування як в автоматичному так і напівавтоматичному режимах, що, відповідно, також підвищує як енергетичну ефективність системи, так і зручність її обслуговування. Сутність винаходу пояснюється представленими фігурами креслення: 13 84480 на Фіг.1 показана принципова схема системи вентиляції і кондиціонування повітря; на Фіг.2 - принципова схема багатоконтурного теплообмінника; на Фіг.3 - принципова схема пристрою для утилізації конденсату; на Фіг.4- схема камери шумопоглинання; на Фіг.5 - схема камери фільтрування; на Фіг.6- схема камери вентилятора приточування; Фіг.7 - принципова схема системи управління. Система вентиляції і кондиціонування повітря включає (Фіг.1) припливні 1, 2 і витяжні 3, 4 повітроводи для подачі відповідно припливного зовнішнього А і відведення витяжного В повітря, центральну станцію 5, з'єднану за допомогою зазначених повітроводів 2 і 3 з об'єктом обслуговування 6, а повітроводів 1 і 4 з атмосферою 7. Центральна станція 5 за рухом припливного зовнішнього повітря А містить послідовно зв'язані камеру шумопоглинання 8, камеру фільтрування 9 припливного зовнішнього повітря, камеру припливного вентилятора 10, камеру теплообміну 11 з пластинчастим рекуперативним теплообмінником 12, контуром теплоносія з антифризом 13 багатоконтурного теплообмінника і камерою іонізації 14, камеру колектор 15 і камеру шумопоглинання 16, пов'язану з припливним 2 повітроводом через засіб для вимірювання витрати припливного зовнішнього повітря, виконаний у вигляді тахогенератора 17, і гравітаційний зворотний повітряний клапан 18. Центральна станція 5 за рухом витяжного В повітря з об'єкту обслуговування 6 включає гравітаційний зворотний повітряний клапан 19, засіб для вимірювання витрати витяжного повітря, виконаний у вигляді тахогенератора 20, камеру шумопоглинання 21, камеру колектор 22 з привідним повітряним багатостулковим клапаном 23, контур теплоносія з холодоагентом 24 багатоконтурного теплообмінника або пластинчастий рекуперативний теплообмінник 12 і зазначений контур 24 залежно від положення повітряного багатостулкового клапана 23, камеру витяжного вентилятора 25 і камеру шумопоглинання 26, пов'язану з атмосферою 7 через витяжний повітровід 4. При підвищеній запорошеності повітря в об'єкті обслуго вування 6 центральна станція 5 монтується з додатковою камерою фільтрування 27, яка встановлюється за рухом витяжного В повітря між тахогенератором 20 і камерою шумопоглинання 21. Зовнішня поверхня центральної станції 5 і внутрішні поверхні камер покриті шаром матеріалу (не показаний) із звукопоглинальними і теплоізоляційними властивостями, наприклад, пористим каучуком, а камери за рухом припливного зовнішнього А і витяжного В повітря виконані у вигляді порожнистих коробів, зв'язаних між собою еластичними з'єднувальними фланцями 28. Камери шумопоглинання 8, 16, 21 і 26 включають (Фіг.1, 4) по три пластини 29, виконані з щільного вологостійкого матеріалу, наприклад, з двосторонньо ламінованої деревно-стружкової або целюлозної плити товщиною від 3 до 5мм, покритого з обох боків шаром еластичного матеріалу із звукопоглинальними і теплоізоляційними власти 14 востями, наприклад, пористим каучуком. Пластини закріплені зі зміщенням одна щодо одної на протилежних стінках відповідних камер з утворенням проміжків d між суміжними поверхнями пластин 29 і проміжків d1 між їх вільними сторонами і ближніми до них стінками камер, що забезпечують можливість стабільного пропуску повітря в широкому діапазоні тиску. Зазначені зазори d і d1 можуть бути рівні між собою. Камери фільтрування 9 і 27 обладнані (Фіг.1, 5) пластинчастими фільтрами 30 для механічного очищення повітря, кожний з яких виконаний з вологостійкого поруватого матеріалу, що пружнодеформується, у вигляді мембрани прямокутного поперечного перерізу, розташованої з перекриттям периметра камери під кутом a до напряму потоку припливного зовнішнього повітря А. Величина кута a складає 15°-20°. Камери припливного 10 і витяжного 25 вентиляторів (Фіг.1, 6) обладнано радіальними вентиляторами 31, закріпленими на валах відповідних електродвигунів 32, які змонтовані усередині зазначених камер 10 і 25 за допомогою незалежних підвісок 33, виконаних з можливістю виключення вібраційних і резонансних коливань при роботі. Камера теплообміну 11 (Фіг.1, 2) включає пластинчастий рекуперативний теплообмінник 12 і багатоконтурний теплообмінник, який містить послідовно зв'язані по теплообміну контур теплоносія з рідиною 34, контур теплоносія з антифризом 13 і контур теплоносія з холодоагентом 24. В цій же камері теплообміну 11 розташовані камера іонізації 14, камера управління 35 і пристрій для утилізації конденсату 36. Пластинчастий рекуперативний теплообмінник 12 виконаний з пластин (не показані) завтовшки 0,5мм, наприклад, з алюмінію марки АМЦН-2, змонтованих між собою з утворенням перехресних каналів (не показані) для стабільного пропуску припливного зовнішнього і витяжного повітря в широкому діапазоні тиску і виключення змішування їх потоків між собою. Плоскі поверхні пластин включають виступаючі точкові перемички (не показані), виконані з вологостійкого еластичного матеріалу, наприклад, силікону, які утворюють в каналах між пластинами хаотичні перешкоди. Пластинчастий рекуперативний теплообмінник 12 встановлений в камері теплообміну 11 під невеликим кутом до її основи для забезпечення природного стікання конденсату в пристрій для його утилізації 36. Багатоконтурний теплообмінник (Фіг.2) включає три контури теплоносіїв, зв'язані між собою по теплообміну за допомогою пластинчастих теплообмінників рідина-рідина G і рідина-холодоагент FG. Контур теплоносія з рідиною 34 включає вхідною 37 і вихідний 38 патрубки циркуляційного трубопроводу, які через управляючий гідравлічний вентиль 39 з'єднані з центральною або автономною системою опалювання (не показана) в об'єкті обслуговування 6. Контур теплоносія з антифризом 13 складається з теплообмінної повітрянорідинної батареї 40, виконаної з мідних трубок з алюмінієвим поребренням (не показані) і розташованих далі за рухом рідинного теплоносія розши 15 84480 рювального бачка 41 з тахогенератором 42, гідравлічного циркулярного насоса 43 і двох послідовно з'єднаних виведень теплообмінників G і F-G. Контур теплоносія з холодоагентом 24 виконаний у вигляді теплового насоса і включає теплообмінник холодоагент-повітря 44 і компресор 45. Як холодоагент у вказаному контурі 24 використовується фреон. Повітряно-рідинна батарея 40 контуру теплоносія з антифризом 13 зв'язана по теплообміну з теплообмінником рідина-рідина G контуру теплоносія з рідиною 34 і теплообмінником рідинахолодоагент F-G контуру теплоносія з холодоагентом 24. При цьому, контур теплоносія з рідиною 34 виконаний з можливістю роботи в реверсивному температурному режимі, тобто як в режимі нагріву, так і в режимі охолоджування. Пристрій для утилізації конденсату 36 (Фіг.3) містить два конденсатозбірника 46 і 47, один з яких 46 змонтований під пластинчастим рекуперативним теплообмінником 12 і теплообмінником холодоагент-повітря 44 контури теплоносія з холодоагентом 24, а другий 47 - під повітрянорідинною батареєю 40 контуру теплоносія з антифризом 13. Конденсатозбірники 46 і 47 зв'язані між собою трубопроводом 48 за принципом сполучених посудин. Під конденсатозбірником 46 змонтовані пристрій для запобігання льодоутворення з електронагрівачем (не показані) і датчик контролю льодоутворення 49. Пристрій для утилізації конденсату 36 обладнаний також водяним фільтром 50, камерним гідравлічним насосом 51, зворотним клапаном 52 і трубопроводом 53, пов'язаним з каналізаційною системою. Трубопроводи 48 і 53 виконані з теплоізоляційним покриттям. Камера іонізації 14 включає діелектричну пластину з голчастими коронарними електродами (не показані), підключеними до джерела високої напруги. Розташовані в камері теплообміну 11 пластинчастий рекуперативний теплообмінник 12, контури теплоносіїв 13, 24 і 34 багатоконтурні теплообмінники, камера іонізації 14, камера управління 35 і пристрій для утилізації конденсату 36 розділені між собою за допомогою еластичних і/або жорстких повітронепроникних діафрагм (не показані). Для управління режимами теплообміну в об'єкті обслуговування 6 система вентиляції і кондиціонування повітря включає (Фіг.1, 2) датчики контролю температури Т1-Т13 припливного зовнішнього і витяжного повітря і температури теплоносіїв в багатоконтурному теплообміннику, розташовані відповідно перед витяжним повітроводом 3 з об'єкту обслуговування 6, після і перед зворотними гравітаційними повітряними клапанами 18 і 19, в камерах припливного 10 і витяжного 25 вентиляторів, на виході припливного зовнішнього повітря з пластинчастого рекуперативного теплообмінника 12, на вхідному 37 і вихідному 38 патрубках контуру теплоносія з рідиною 34, на патрубках перед і після гідравлічного циркулярного насоса 43 контуру теплоносія з антифризом 13 і між двома послідовно з'єднаними з ним виведеннями теплообмінників G і F-G, а також на патрубках перед і після теплообмінника холодоагентповітря 44 контуру теплоносія з холодоагентом 24. 16 Циркуляція антифризу у відповідному контурі 13 контролюється тахогенератором 42, розташованим в розширювальному бачку 41. Управління режимами теплообміну здійснюється системою управління (Фіг.7), підключеною до однофазної або трифазної мережі електроживлення з напругою 220 або 380В частотою 50 або 60Гц через блок живлення 54, який забезпечує її перетворення до робочих напруг електричних схем по виду і величині електроенергії (постійна або змінна напруга, амплітуда і частота струму) в межах, що допускаються, по відхиленнях, а також захист від перенапруження і інших аварійних факторів. Зв'язки блоку живлення 54 з об'єктами контролю і управління забезпечуються відповідною електричною схемою (не показана). Система управління включає пульт управління 55, який містить дисплей 56, кнопкову клавіатуру 57 і логічний контролер 58, а також пов'язаний з пультом управління 55 дистанційний пульт управління 59 з клавіатурою. Пульт управління 55 через логічний контролер 58 зв'язаний з датчиками контролю температури T1-Т 13, датчиком контролю льодоутворення 49, тахогенераторами 17 і 20 і голчастими коронарними електродами камери іонізації 14. Об'єктами управління є електродвигуни 32 в припливних камерах 10 і витяжного 25 вентиляторів, компресор 45 контури теплоносія з холодоагентом 24, гідравлічний насос контуру теплоносія з рідиною 34 (не показаний), гідравлічний циркуляційний насос 43 контури теплоносія з антифризом 13, камерний гідравлічний насос 51 пристрою для утилізації конденсату 36, управляючий гідравлічний вентиль 39 контуру теплоносія з рідиною 34, привід (не показаний) повітряного багатостулкового клапана 23 в камері колекторі 22, електронагрівач пристрою для запобігання льодоутворення (не показані). Управління зазначеними об'єктами може здійснюватися з пультів управління 55 або 59 за допомогою силових виконавчих органів в ша фі 60. Логічний контролер 58 і шафа 60 з силовими виконавчими органами розташовані в камері управління 35, в якій за рахунок природного теплообміну між припливним зовнішнім і витяжним повітрям підтримується стабільний температурний режим, відповідний режиму в об'єкті обслуговування 6. Дистанційний пульт управління 59 розміщений в об'єкті обслуговування 6. Система управління забезпечує регулювання напряму руху, витрати і температури припливного зовнішнього і витяжного повітря в центральній станції і об'єкті обслуговування, у тому числі: - включення силових ланцюгів системи; - налагоджувальний режим роботи; - автоматичний і напівавтоматичний режими роботи; - захисні блокування, у тому числі тимчасове відключення електродвигуна 32 в камері витяжного вентилятора 25 на період автоматичного розморожування пластинчастого рекуперативного теплообмінника 12; - аварійну зупинку роботи всієї системи при виникненні відповідних факторів, наприклад, за 17 84480 відсутності однієї з фаз в силовій мережі електроживлення. Описана в даному прикладі і представлена на кресленнях конструкція системи для вентиляції і кондиціонування повітря не є єдино можливою для досягнення вищезгаданого технічного результату і не виключає інших варіантів її виконання, які містять сукупність конструктивних ознак, включених у формулу винаходу. Наприклад, центральна станція може бути виконана у вигляді модульної або секційної конструкції. Наприклад, в камері теплообміну можуть бути використані інші типи теплообмінників. Наприклад, вентилятори можуть включати інші приводи і іншу конструкцію їх кріплення в камерах. Наприклад, камери шумопоглинання можуть бути виконані з іншою конструкцією шумопоглинаючих елементів. Наприклад, система управління може включати інші пульти і органи управління. Робота заявляємої системи для вентиляції і кондиціонування повітря здійснюється таким чином. Приклад 1. У піковий літній період навантаження - максимальне охолоджування припливного зовнішнього повітря. Система для вентиляції і кондиціонування повітря включається з пультів управління 55 або 59 і далі працює в автоматичному або напівавтоматичному режимах для підтримки заданої комфортної температури, наприклад +20°С, і повітрообміну в об'єкті обслуговування 6. У контурі теплоносія з рідиною 34, зв'язаним циркулярними трубопроводами 37 і 38 з відповідним джерелом теплової енергії в системі опалювання об'єкту обслуговування 6, датчики контролю температури Т7 і T8 автоматично визначають наявність холодного рідкого теплоносія з температурою +15...+20°С і при його наявності повністю відкривається управляючий гідравлічний вентиль 39. При цьому через теплообмінник G відбувається теплообмін між холодним рідким теплоносієм контуру теплоносія з рідиною 34 і антифризом контуру теплоносія з антифризом 13, температура якого контролюється датчиками Т9-Т11, а через теплообмінник F-G - між антифризом згаданого контуру 13 і холодоагентом контуру теплоносія з холодоагентом 24, який працює в автономному режимі з можливістю температурного реверсу. Приливне зовнішнє повітря А з температурою, наприклад +40°С, через припливний повітровід 1 поступає на центральну станцію 5, де послідовно проходить через камеру шумопоглинання 8, камеру фільтрування 9, камеру припливного вентилятора 10 з виміром температури датчиком Т4, камеру теплообміну 11 з пластинчастим рекуперативним теплообмінником 12, на виході з якого температура повітря, вимірювана датчиком Т6, знижується приблизно до +30...+33°С, а потім додатково знижується до +20°С після проходження через теплообмінну повітряно-рідинну батарею 40 контуру теплоносія з антифризом 13 за рахунок роздільної або спільної роботи теплообмінників G і F-G в контурах теплоносія з холодоагентом 24 і теплоносія з рідиною 34. Далі охолоджене зовнішнє повітря притоку послідовно проходить камеру 18 іонізації 14, камеру колектор 15, камеру шумопоглинання 16, тахогенератор 17 і гравітаційний зворотний повітряний клапан 18, пов'язаний з об'єктом обслуговування 6 припливним повітроводом 2. Витяжне повітря В з об'єкту обслуго вування 6 з температурою +20...+22°С поступає через повітровід 3 на центральну станцію 5, де послідовно проходить гравітаційний зворотний повітряний клапан19, тахогенератор 20, камеру шумопоглинання 21, камеру колектор 22, з якої при закритому положенні повітряного багатостулкового клапана 23 прямує в пластинчастий рекуперативний теплообмінник 12 і після нього на теплообмінник холодоагент-повітря 44 контуру теплоносія з холодоагентом 24, на виході з якого, залежно від спільної або роздільної роботи теплообмінників G і F-G в контурах теплоносія з холодоагентом 24 і теплоносія з рідиною 34, нагрівається до +35...+43°С. Далі витяжне повітря через камеру витяжного вентилятора 25 і камеру шумопоглинання 26 поступає у витяжній повітровід 4, звідки утилізується в атмосферу 7. За відсутності холодного рідкого теплоносія в контурі теплоносія з рідиною 34 управляючий гідравлічний вентиль 39 знаходиться в трохи відкритому положенні для виключення повітряних пробок і гідравлічних ударів. В цьому випадку за показниками датчиків контролю температури Т7 і T8, розташованих в даному контурі, і датчиків Т12 і Т 13, встановлених в контурі теплоносія з холодоагентом 24, включається компресор 45 і технологічне підвищення температури витяжного повітря здійснюється в теплообміннику холодоагент-повітря 44. Пониження температури припливного зовнішнього повітря до необхідної величини досягається шляхом теплообміну з контуру теплоносія з холодоагентом 24 на контур теплоносія з антифризом 13 через теплообмінник F-G. Інтенсивність повітрообміну в об'єкті обслуговування 6 регулюється за показниками тахогенераторов 17 і 20 і різницею температур, що фіксуються датчиками контролю температури Т1 і Т5 відповідно в об'єкті обслуговування 6 і в камері витяжного вентилятора 25. Волога, що утворилася в результаті теплообміну на пластинчастому рекуперативному теплообміннику 12 і теплообміннику холодоагентповітря 44 контури теплоносія з холодоагентом 24, а також на теплообмінній повітряно-рідинній батареї 40 контуру теплоносія з рідиною 13 природним шляхом поступає в конденсатозборники 46 і 47, зв'язані між собою трубопроводом 48, звідки за допомогою камерного гідравлічного насоса 51 через водяний фільтр 50 і зворотний клапан 52 по трубопроводу 53 виводиться в каналізаційну систему. Камерний гідравлічний насос 51 працює в імпульсному режимі, що запобігає його перегріву. Приклад 2. У піковий зимовий період навантаження - максимальний підігрів зовнішнього повітря приточування. Для підтримки заданої комфортної температури, наприклад +20°С, і повітрообміну в об'єкті обслуговування 6 при температурі зовнішнього повітря приточування А, рівної -40°С, багатоконтурний теплообмінник працює в реверсивному режимі, 19 84480 використовуючи тепло в системі опалювання об'єкту обслуговування 6. В камері колекторі 22 повітряний багатостулковий клапан 23 знаходиться в закритому положенні. Хід припливного зовнішнього А і витяжного В повітря на центральній станції 5 аналогічний їх р уху при піковому літньому навантаженні. Для запобігання льодоутворення в конденсатозбірниках 46 і 47 по команді датчика контролю льодоутворення 49 періодично включається електронагрівач в пристрої для утилізації конденсату 36. Окрім цього, в пікові періоди негативних температур в систему управління вводиться обмеження на використовування компресора 45 контуру теплоносія з холодоагентом 24, контрольоване датчиком температури Т12 і додатковим датчиком (не показаний), який може встановлюватися на виході витяжного повітря з теплообмінника холодоагент-повітря 44 в цьому контурі. Приклад 3. У перехідні весняний і осінній періоди, коли температури зовнішнього приточування А і витяжного В повітря близькі, теплопередача між їх потоками на центральній станції 5 проводиться без участі пластинчастого рекуперативного теплообмінника 12. Повітряний багатостулковий клапан 23 в камері колекторі 22 знаходиться у відкритому положенні і основний потік витяжного повітря поступає через теплообмінник холодоагентповітря 44 контури теплоносія з холодоагентом 24. Хід припливного зовнішнього А і витяжного В пові 20 тря через решту камер центральної станції 5 аналогічний їх р уху, розглянутому в прикладі 1. Пропонована конструкція системи для вентиляції і кондиціонування повітря має високу енергетичну е фективність і забезпечує суттєве зниження рівня шуму в процесі роботи при невеликих габаритних розмірах центральної станції і системи в цілому. Дослідно-промислова експлуатація зазначеної конструкції показала, що при габаритних розмірах центральної станції не більше 2,25´2,3´1,9м вона забезпечує ефективний повітрообмін і високий рівень комфорту в енергонапруженому об'єкті обслуговування, зокрема, в косметичному салоні площею близько 200м 2, який містить декілька приміщень і розташований в житловій будівлі. Центральна станція розташована у відособленому приміщенні в безпосередній близькості до об'єкту обслуговування без устатк ування його спеціальними пристроями для шумопоглинання, що дозволило скоротити витрати на прокладку повітроводів і трубопроводів. Повітропродуктивність системи складає до 3000-3500м 3/год як для припливного зовнішнього повітря, так і для витяжного повітря при споживаній припливній потужності приводів t і витяжного вентиляторів в інтервалі 350...700Вт, що в 2-3 рази нижче їх номінальної потужності. Результати експлуатації одночасно підтвердили зручність і технологічність монтажу і обслуговування системи, а також її підвищену експлуатаційну надійність. 21 84480 22 23 Комп’ютерна в ерстка М. Ломалова 84480 Підписне 24 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
