Спосіб влаштування палевих фундаментів при надбудові будинків
Формула / Реферат
Спосіб влаштування палевих фундаментів при надбудові будинків, який включає поступове влаштування уздовж фундаментів буронабивних паль та ростверків, на які встановлюють домкрати, що обтискують ростверки через упорні елементи, який відрізняється тим, що домкрати при обтисненні передають реактивні зусилля на пілони, які попередньо прикріпляють анкерами до існуючих фундаментів, обтискують палі за одне ціле з ростверками, які попередньо влаштовують з консольно-поперечними балками на пружних прокладках, товщину яких визначають величиною обтиснення паль, а після обтиснення зазори між ростверками та опорними плитами пілонів, а також між консольно-поперечними балками та існуючим фундаментом замонолічують і домкрати знімають, а ростверки об’єднують між собою монолітними поясами.
Текст

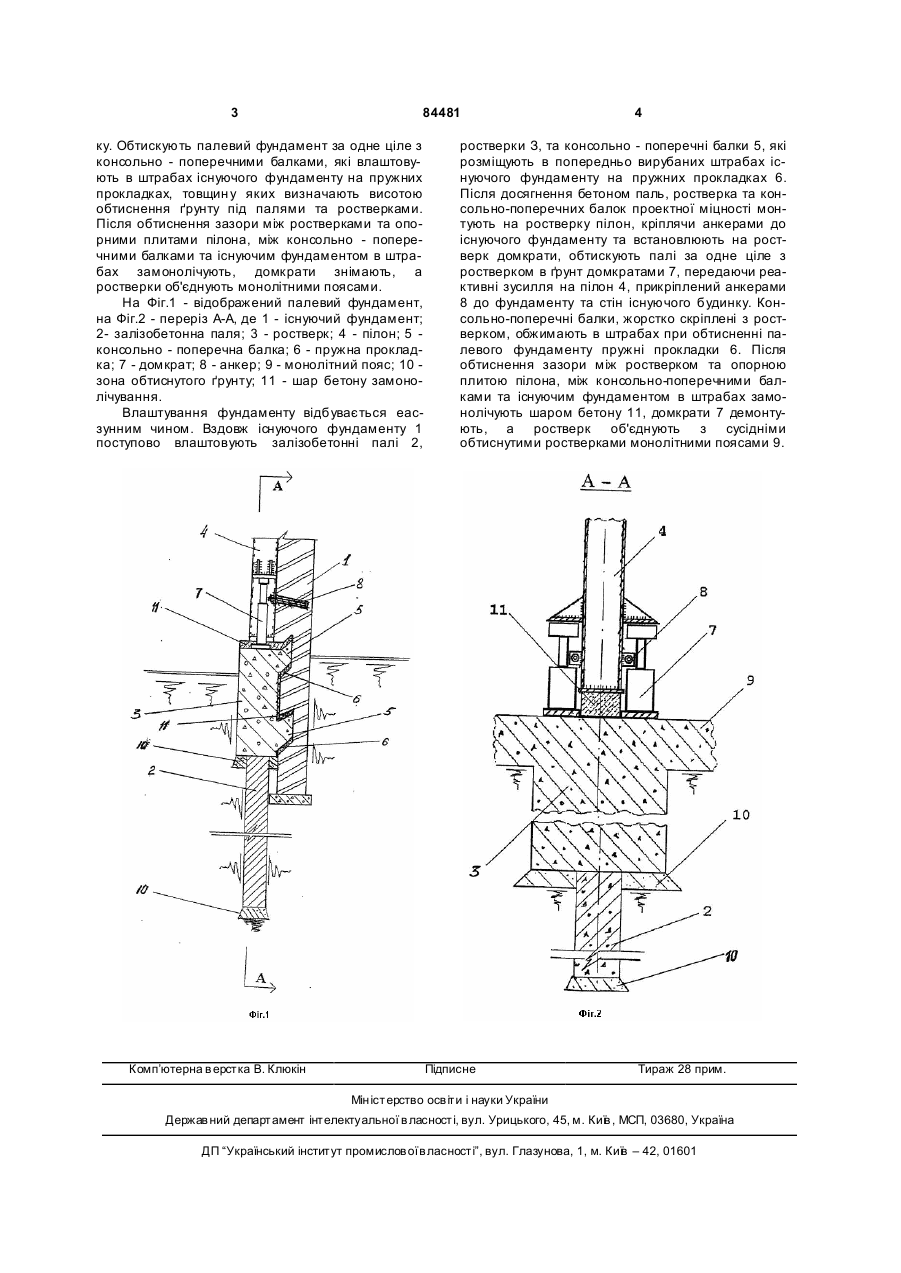

Спосіб влаштування палевих фундаментів при надбудові будинків, який включає поступове 3 84481 ку. Обтискують палевий фундамент за одне ціле з консольно - поперечними балками, які влаштовують в штрабах існуючого фундаменту на пружних прокладках, товщин у яких визначають висотою обтиснення ґрунту під палями та ростверками. Після обтиснення зазори між ростверками та опорними плитами пілона, між консольно - поперечними балками та існуючим фундаментом в штрабах замонолічують, домкрати знімають, а ростверки об'єднують монолітними поясами. На Фіг.1 - відображений палевий фундамент, на Фіг.2 - переріз A-A, де 1 - існуючий фундамент; 2- залізобетонна паля; 3 - ростверк; 4 - пілон; 5 консольно - поперечна балка; 6 - пружна прокладка; 7 - домкрат; 8 - анкер; 9 - монолітний пояс; 10 зона обтиснутого ґрунту; 11 - шар бетону замонолічування. Влаштування фундаменту відбувається еасзунним чином. Вздовж існуючого фундаменту 1 поступово влаштовують залізобетонні палі 2, Комп’ютерна в ерстка В. Клюкін 4 ростверки З, та консольно - поперечні балки 5, які розміщують в попередньо вирубаних штрабах існуючого фундаменту на пружних прокладках 6. Після досягнення бетоном паль, ростверка та консольно-поперечних балок проектної міцності монтують на ростверку пілон, кріплячи анкерами до існуючого фундаменту та встановлюють на ростверк домкрати, обтискують палі за одне ціле з ростверком в ґрунт домкратами 7, передаючи реактивні зусилля на пілон 4, прикріплений анкерами 8 до фундаменту та стін існуючого будинку. Консольно-поперечні балки, жорстко скріплені з ростверком, обжимають в штрабах при обтисненні палевого фундаменту пружні прокладки 6. Після обтиснення зазори між ростверком та опорною плитою пілона, між консольно-поперечними балками та існуючим фундаментом в штрабах замонолічують шаром бетону 11, домкрати 7 демонтують, а ростверк об'єднують з сусідніми обтиснутими ростверками монолітними поясами 9. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for arrangement of pile basements at heightening houses
Автори англійськоюFedorenko Petro Petrovych
Назва патенту російськоюСпособ устройства свайных фундаментов при надстройке домов
Автори російськоюФедоренко Петр Петрович
МПК / Мітки
МПК: E02D 27/32, E02D 27/08
Мітки: спосіб, влаштування, палевих, надбудови, фундаментів, будинків
