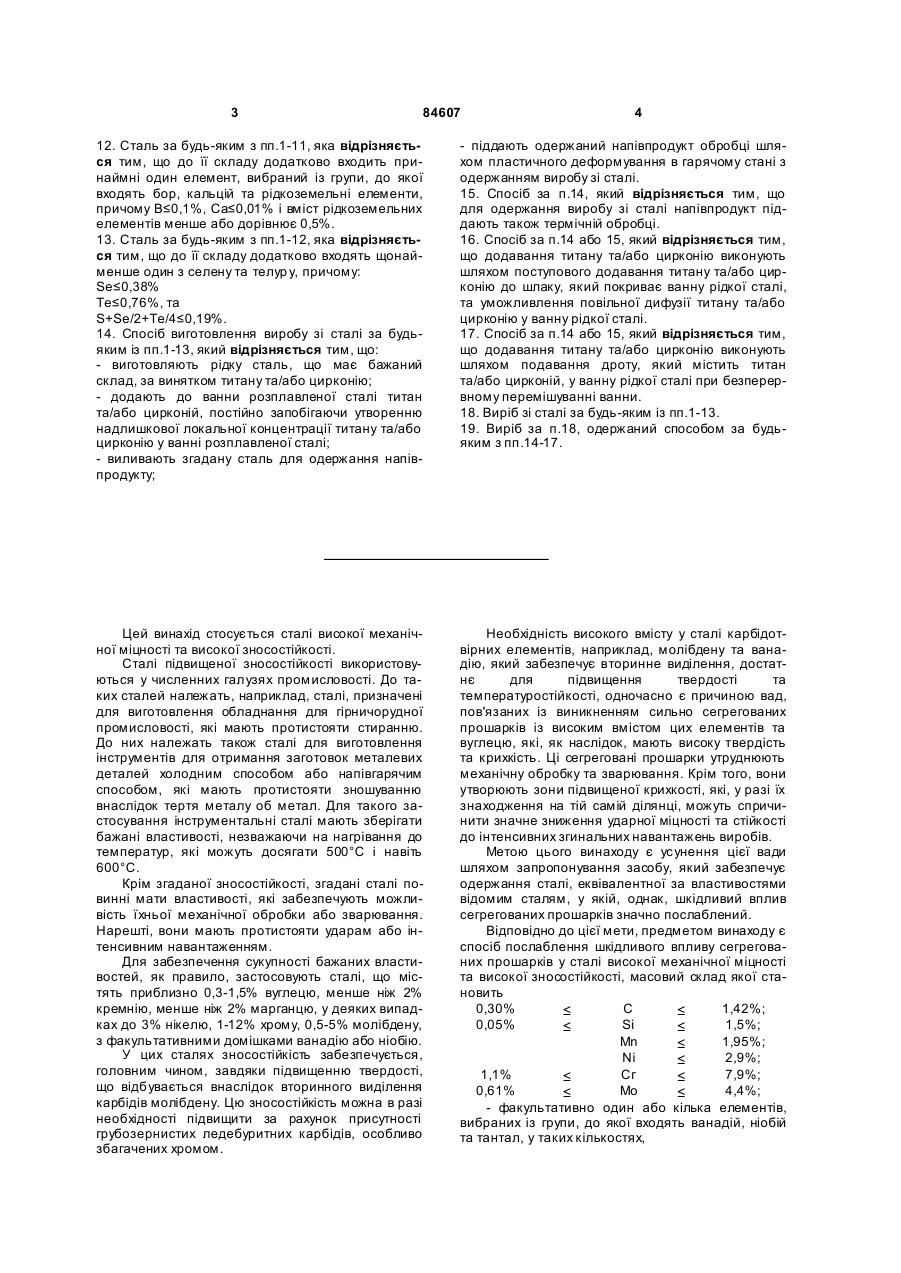

Сталь високої механічної міцності та зносостійкості

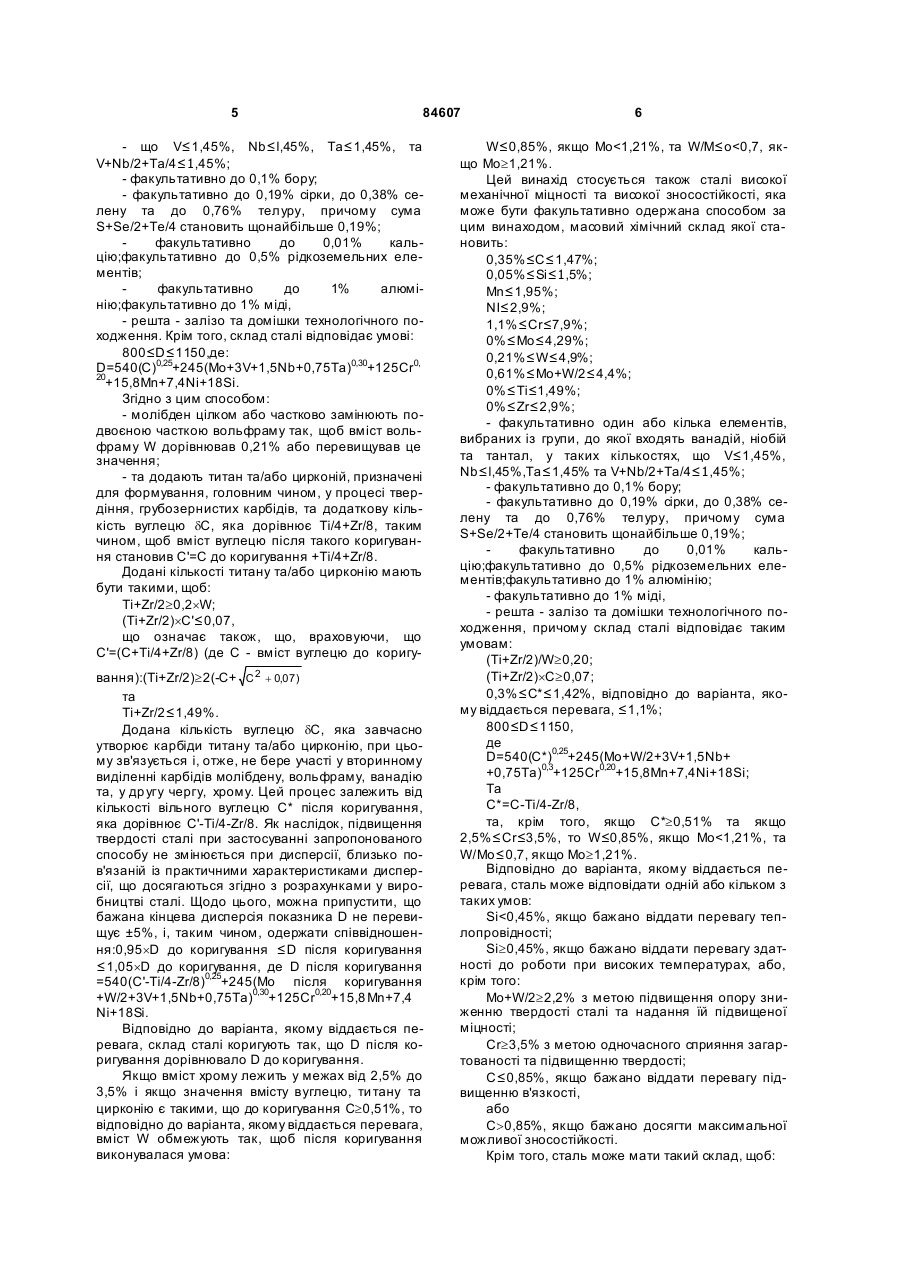

1. Сталь високої механічної міцності та високої зносостійкості, яка має такий хімічний склад, мас. %:

0,35%≤С≤1,47%

0,05%≤Si≤1,5%

Мn≤1,95%

Ni≤2,9%

1,1%≤Сr≤7,9%

0%≤Мо≤4,29%

0,21%≤W≤4,9%

0,61%≤Mo+W/2≤4,4%

0%≤Ті≤1,49%

0%≤Zr≤2,9%

0,21%≤Ti+Zr/2≤1,49%

один або кілька елементів, вибраних із групи, до якої входять ванадій, ніобій та тантал, у таких кількостях, що 0%≤V≤1,45%, 0%≤Nb≤1,45%, 0%≤Та≤1,45% та 0%≤V+Nb/2+Ta/4≤1,45%,

до 0,19% сірки

до 1% алюмінію

до 1% міді

решта - залізо та домішки, зумовлені технологічним процесом виготовлення сталі,

причому склад сталі відповідає таким умовам:

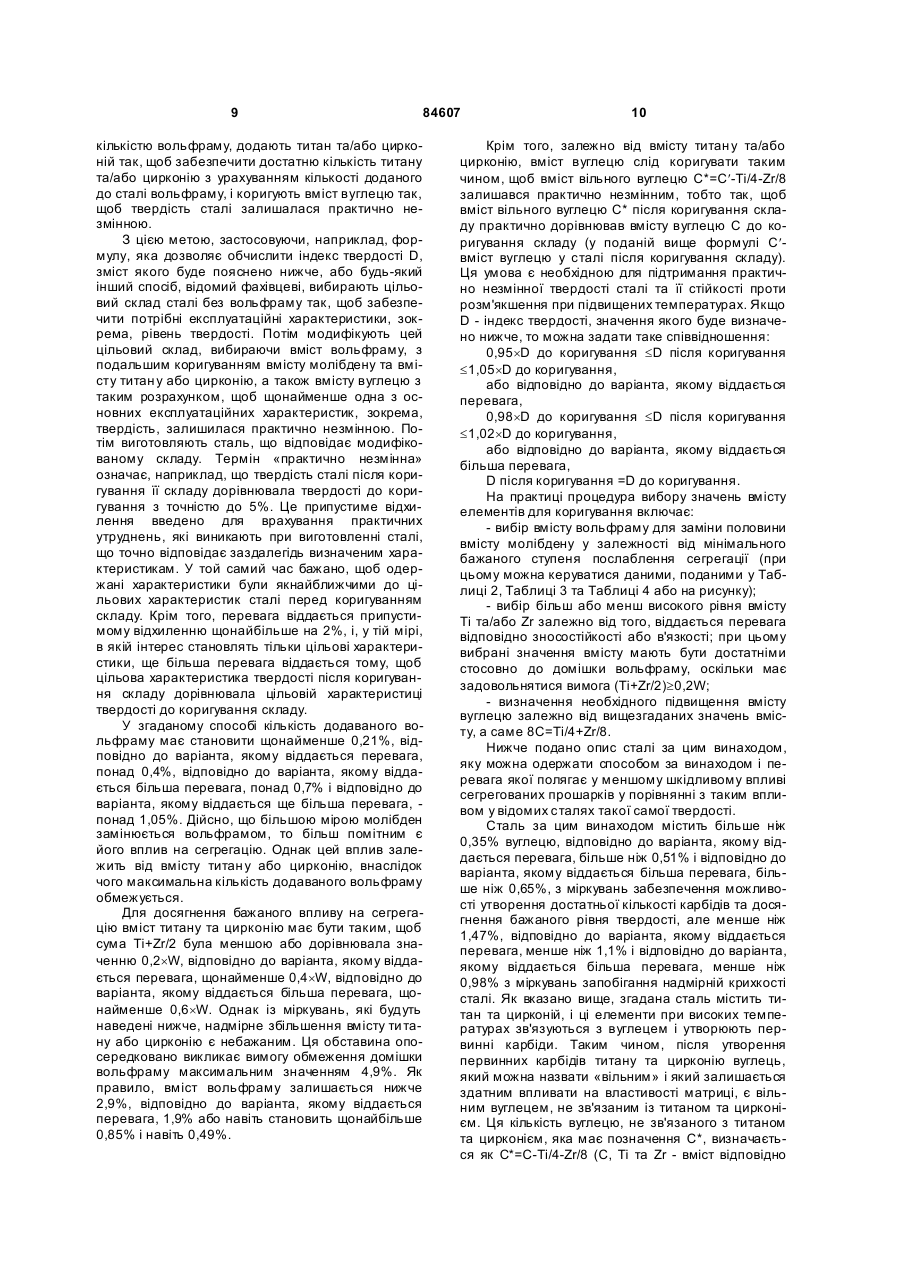

(Ti+Zr/2)/W≥0,20

(Ti+Zr/2)´C³0,07

0,3%≤С*≤1,42%

800≤D≤1150,

де

D=540(C*)0,25+245(Mo+W/2+3V+1,5Nb+0,75Ta)0,3+125Cr0,20+15,8Mn+7,4Ni+18Si

та

C*=C-Ti/4-Zr/8,

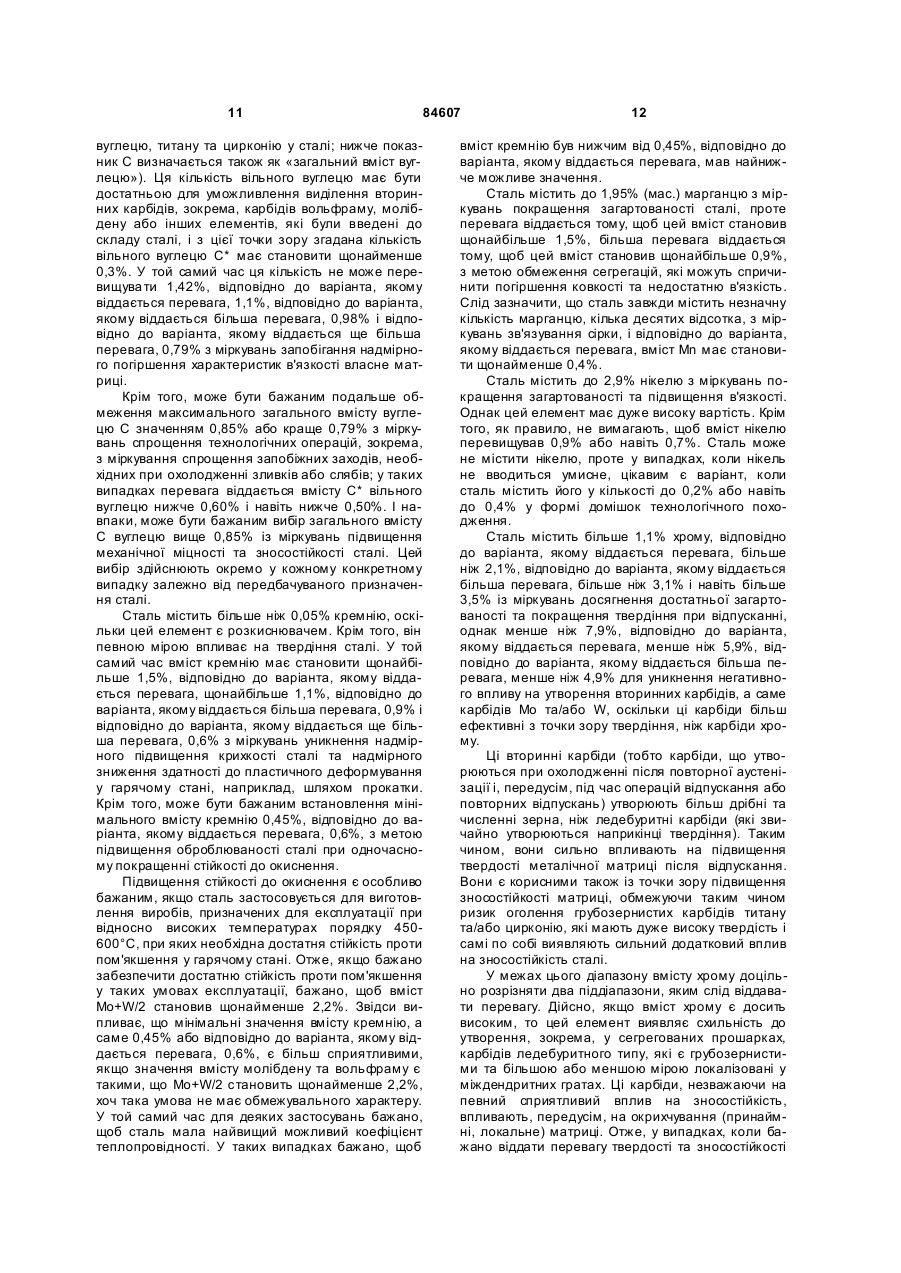

і, крім того, якщо С*≥0,51% та якщо 2,5%≤Сr≤3,5%, то W≤0,85%, якщо Мо<1,21%, та W/Mo≤0,7, якщо Мо≥1,21%.

2. Сталь за п. 1, яка відрізняється тим, що:

С*≤1,1%.

3. Сталь за п. 1 або п. 2, яка відрізняється тим, що:

W≤0,85%.

4. Сталь за будь-яким із пп. 1-3, яка відрізняється тим, що:

Si≥0,45%.

5. Сталь за будь-яким із пп. 1-3, яка відрізняється тим, що:

Si<0,45%.

6. Сталь за будь-яким із пп. 1-5, яка відрізняється тим, що:

Mo+W/2≥2,2%.

7. Сталь за будь-яким із пп. 1-6, яка відрізняється тим, що:

Сr≥3,5%.

8. Сталь за будь-яким із пп. 1-7, яка відрізняється тим, що:

С≤0,85%.

9. Сталь за будь-яким із пп. 1-7, яка відрізняється тим, що:

С>0,85%.

10. Сталь за будь-яким із пп. 1-9, яка відрізняється тим, що:

Ti+Zr/2<0,7%.

11. Сталь за будь-яким із пп. 1-10, яка відрізняється тим, що:

Ti+Zr/2≥0,7%.

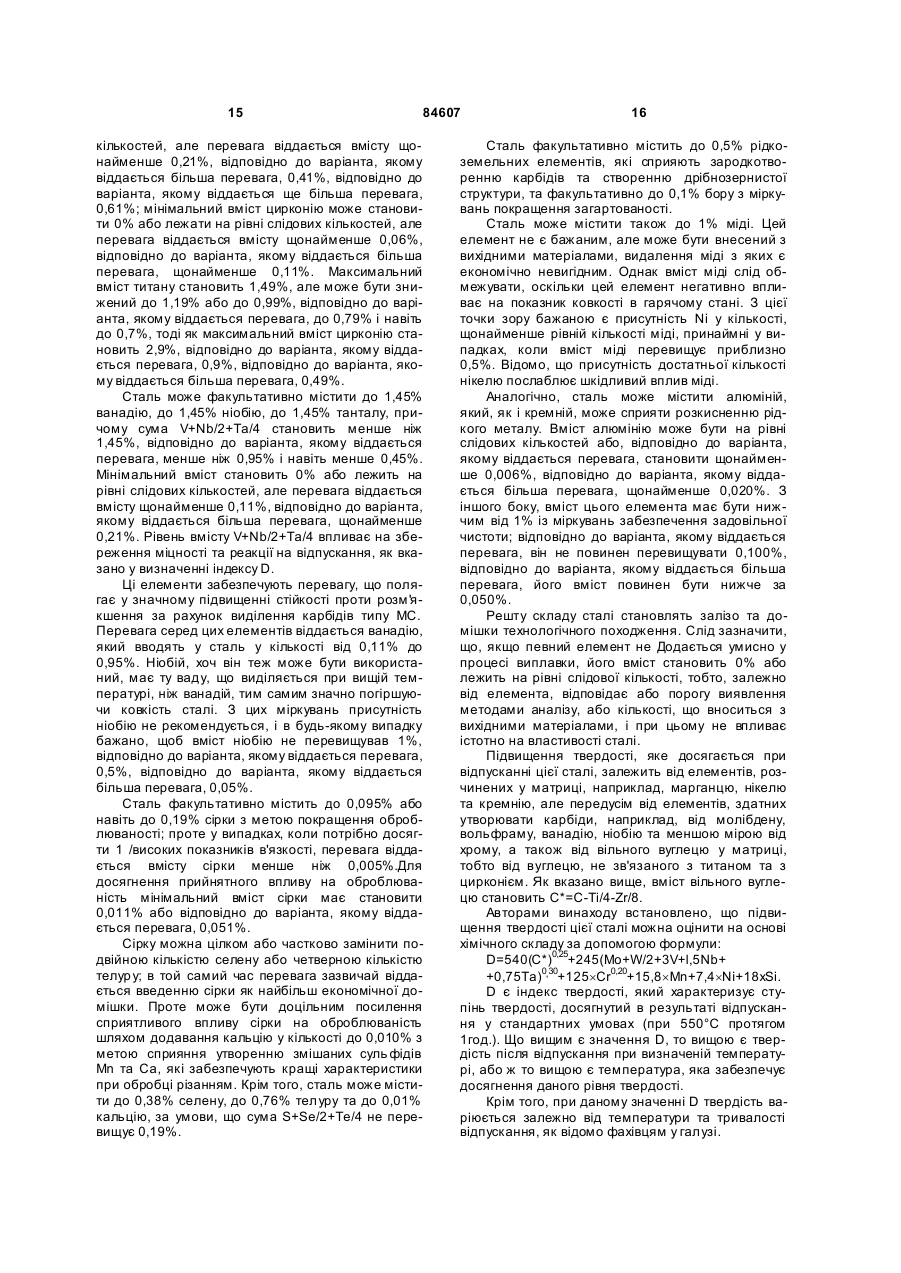

12. Сталь за будь-яким з пп. 1-11, яка відрізняється тим, що до її складу додатково входить принаймні один елемент, вибраний із групи, до якої входять бор, кальцій та рідкоземельні елементи, причому В≤0,1%, Са≤0,01% і вміст рідкоземельних елементів менше або дорівнює 0,5%.

13. Сталь за будь-яким з пп. 1-12, яка відрізняється тим, що до її складу додатково входять щонайменше один з селену та телуру, причому:

Se≤0,38%

Те≤0,76%, та

S+Se/2+Te/4≤0,19%.

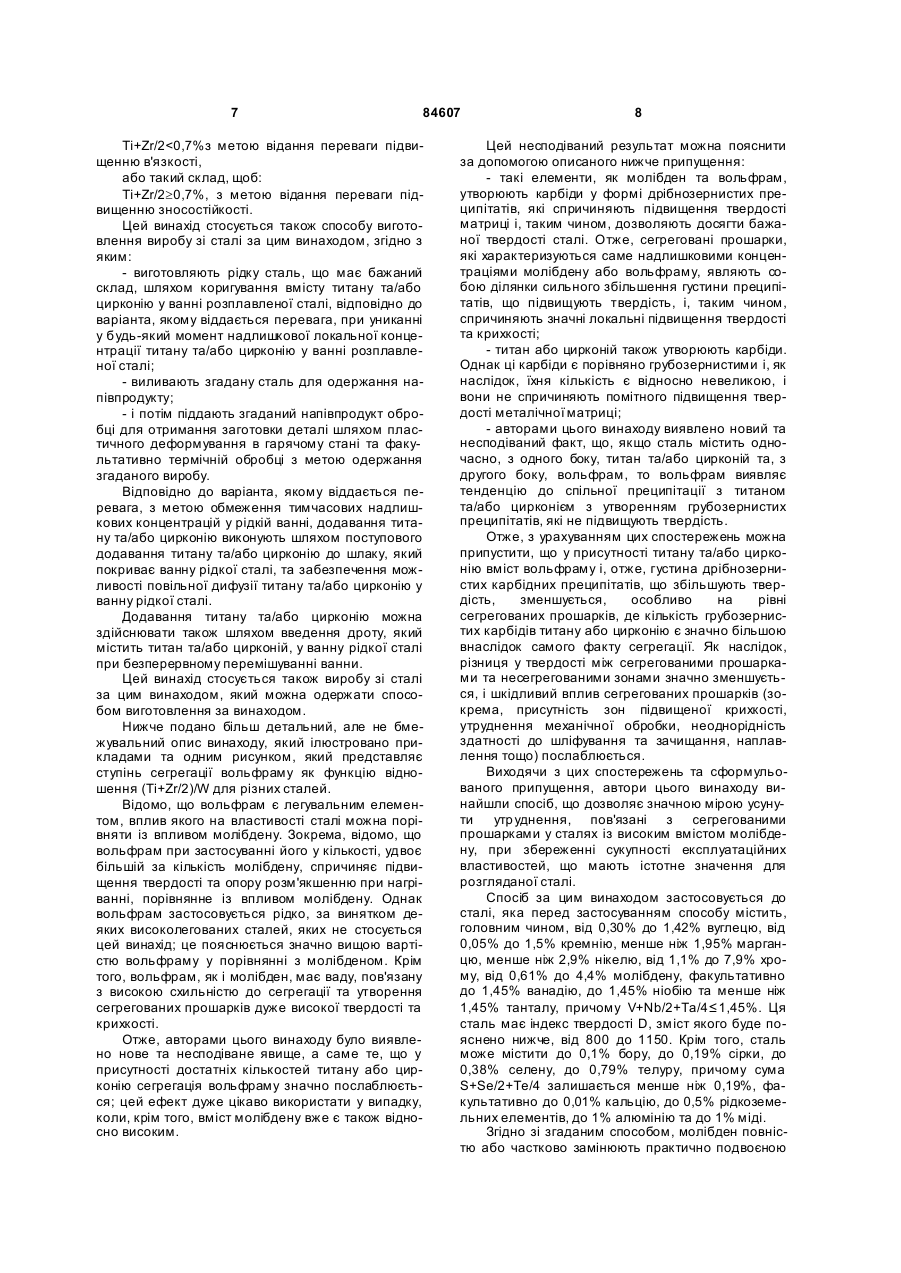

14. Спосіб виготовлення виробу зі сталі за будь-яким із пп. 1-13, який відрізняється тим, що:

- виготовляють рідку сталь, що має бажаний склад, за винятком титану та/або цирконію;

- додають до ванни розплавленої сталі титан та/або цирконій, постійно запобігаючи утворенню надлишкової локальної концентрації титану та/або цирконію у ванні розплавленої сталі;

- виливають згадану сталь для одержання напівпродукту;

- піддають одержаний напівпродукт обробці шляхом пластичного деформування в гарячому стані з одержанням виробу зі сталі.

15. Спосіб за п. 14, який відрізняється тим, що для одержання виробу зі сталі напівпродукт піддають також термічній обробці.

16. Спосіб за п. 14 або 15, який відрізняється тим, що додавання титану та/або цирконію виконують шляхом поступового додавання титану та/або цирконію до шлаку, який покриває ванну рідкої сталі, та уможливлення повільної дифузії титану та/або цирконію у ванну рідкої сталі.

17. Спосіб за п. 14 або 15, який відрізняється тим, що додавання титану та/або цирконію виконують шляхом подавання дроту, який містить титан та/або цирконій, у ванну рідкої сталі при безперервному перемішуванні ванни.

18. Виріб зі сталі за будь-яким із пп. 1-13.

19. Виріб за п. 18, одержаний способом за будь-яким з пп. 14-17.
