C22C 1/04 — порошкової металургією

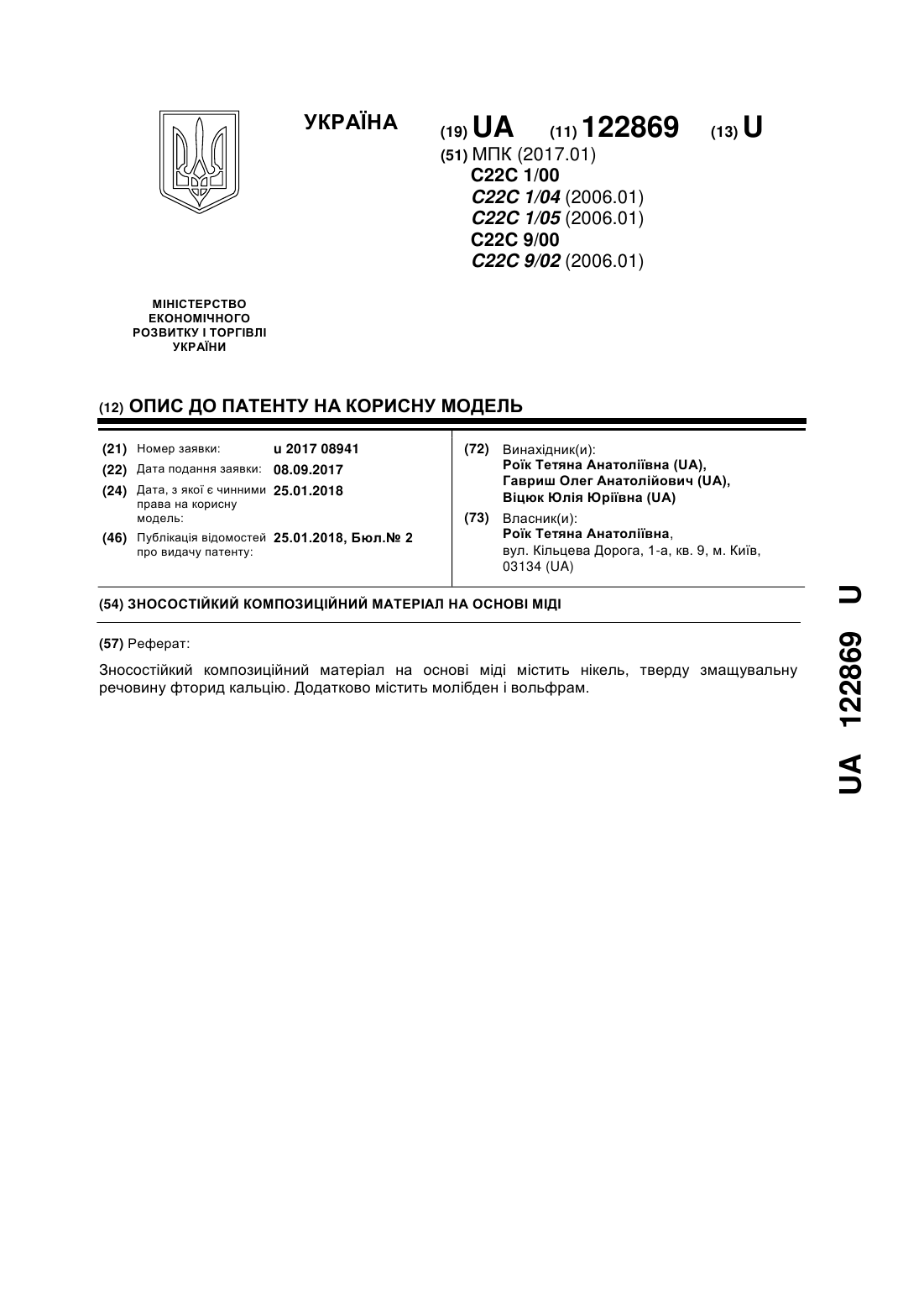

Номер патенту: 122869

Опубліковано: 25.01.2018

Автори: Роїк Тетяна Анатоліївна, Віцюк Юлія Юріївна, Гавриш Олег Анатолійович

МПК: C22C 1/05, C22C 1/00, C22C 1/04 ...

Мітки: міді, матеріал, зносостійкий, композиційний, основі

Формула / Реферат:

Зносостійкий композиційний матеріал на основі міді, що містить нікель, тверду змащувальну речовину фторид кальцію, який відрізняється тим, що додатково містить молібден і вольфрам, при наступному співвідношенні компонентів, мас. %: нікель 4,0-6,0 молібден 1,0-2,0 вольфрам 1,0-2,0 фторид кальцію 8,0-10,0 ...

Номер патенту: 116070

Опубліковано: 25.01.2018

Автори: Романов Сергій Михайлович, Романов Дмитро Сергійович

МПК: C22C 1/04, C22C 37/06, B22F 9/06, B22F 7/02 ...

Мітки: композиційний, матеріал, спосіб, фрикційний, отримання, романіт-фувлхч

Формула / Реферат:

1. Фрикційний композиційний матеріал, що містить спечені порошки заліза з локалізованими включеннями гранул, які містять мідь і графіт, який відрізняється тим, що додатково містить мідь, зміцнену хромистим чавуном, тверде мастило, зміцнюючо-легуючі компоненти, волокна і нитки вуглецеві, гранітний концентрат і гранули, які містять мідь і графіт при наступному співвідношенні компонентів в матеріалі, мас. %: мідь з хромистим...

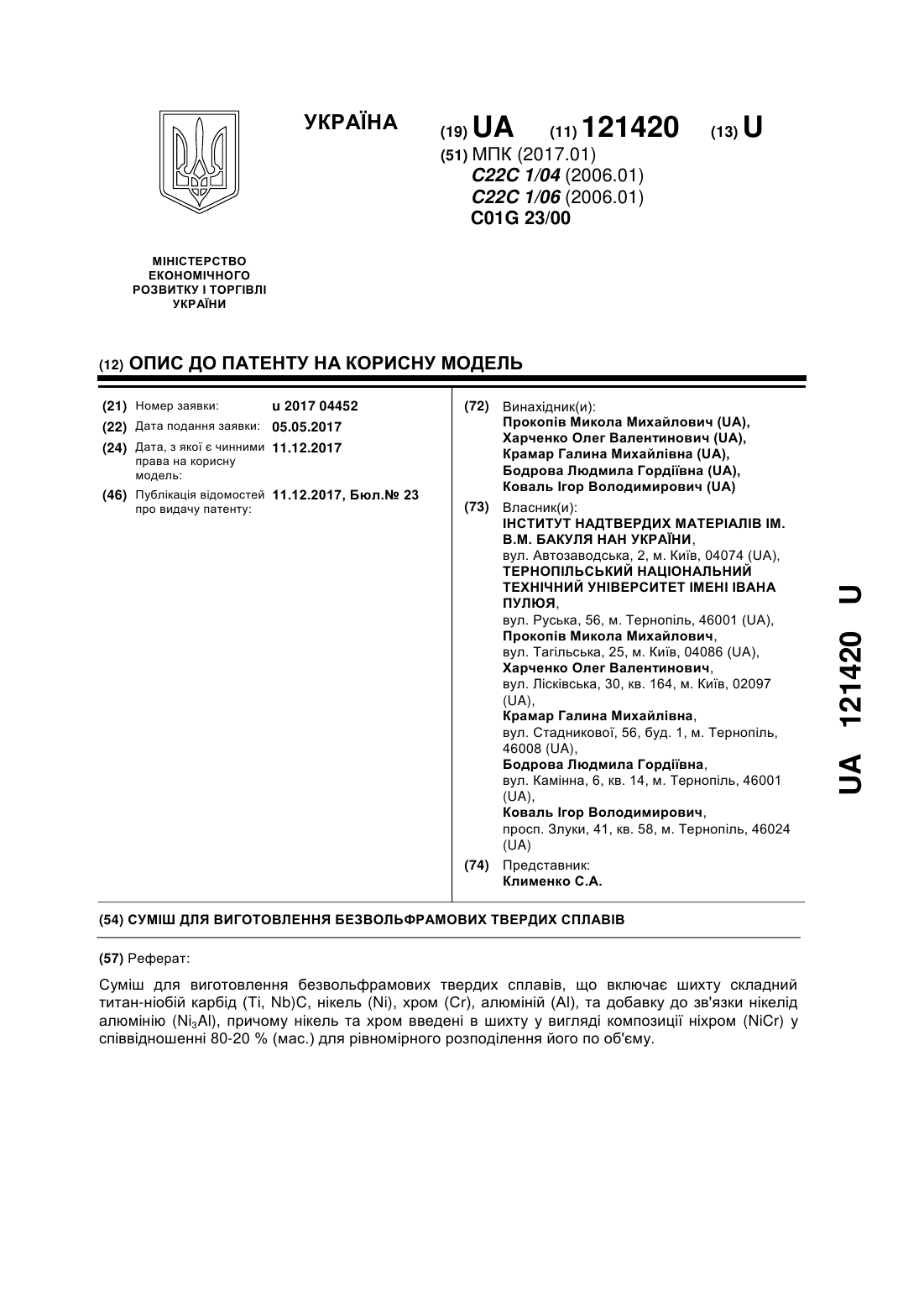

Номер патенту: 121420

Опубліковано: 11.12.2017

Автори: Крамар Галина Михайлівна, Коваль Ігор Володимирович, Прокопів Микола Михайлович, Бодрова Людмила Гордіївна, Харченко Олег Валентинович

МПК: C01G 23/00, C22C 1/04, C22C 1/06 ...

Мітки: твердих, суміш, сплавів, безвольфрамових, виготовлення

Формула / Реферат:

Суміш для виготовлення безвольфрамових твердих сплавів, що включає шихту складний титан-ніобій карбід (Ті, Nb)C, нікель (Ni), хром (Сr), алюміній (Аl), та добавку до зв'язки нікелід алюмінію (Ni3Al), яка відрізняється тим, що нікель та хром введені в шихту у вигляді композиції ніхром (NiCr) у співвідношенні 80-20 % (мас.) для рівномірного розподілення його по об'єму.

Номер патенту: 121019

Опубліковано: 27.11.2017

Автори: Торпаков Андрій Сергійович, Сизоненко Ольга Миколаївна, Липян Євген Васильович, Присташ Микола Сергійович, Зайченко Андрій Дмитрович, Трегуб Володимир Олександрович

МПК: C04B 35/56, B22F 3/16, C04B 35/478 ...

Мітки: алюмінію, виготовлення, спосіб, титану, карбідів, основі, мах-матеріалу, потрійних

Формула / Реферат:

Спосіб виготовлення МАХ-матеріалу на основі потрійних карбідів титану і алюмінію, при якому шляхом синтезу їх з суміші порошків Ті, Аl, С, взятих у співвідношенні 3:1,2:2, в умовах високих тисків і температур, який проводять у дві стадії, який відрізняється тим, що на першій стадії синтезу на суміші порошків Ті та Аl діють високовольтними імпульсними електричними розрядами у гасі та здійснюють одночасно диспергування порошків, їх активацію...

Номер патенту: 114876

Опубліковано: 10.08.2017

Автори: Саввакін Дмитро Георгійович, Івасишин Орест Михайлович, Мельник Ярослав Ігорович, Марковський Павло Євгенович, Стасюк Олександр Олександрович

МПК: B22F 3/16, B22F 7/00, B22F 3/12 ...

Мітки: багатошаровою, основі, одержання, титану, спосіб, виробів, структурою

Формула / Реферат:

Спосіб одержання виробів на основі титану з багатошаровою структурою, який включає змішування порошку гідриду титану розміром не більше 100 мкм з порошками легувальних елементів, які утворюють з титаном сплави, пресування сумішей порошків у виріб, спікання виробу у вакуумній камері при температурах, коли не утворюється жодної рідкої фази, причому в процесі нагрівання контролюють водень, який виділяється з гідриду титану у вакуумній камері, до...

Номер патенту: 115482

Опубліковано: 25.04.2017

Автори: Недайборщ Сергій Дмитрович, Щепетов Віталій Володимирович, Бабак Віталій Павлович, Астахов Євген Аркадійович

МПК: B02C 17/08, B22F 1/00, B22F 9/04 ...

Мітки: нанокристалічних, спосіб, одержання, порошків

Формула / Реферат:

Спосіб одержання нанокристалічних порошків, що передбачає механохімічний синтез, який відрізняється тим, що підготовлена композиція завантажується в реактор шарового млина, закачується гідроген з урахуванням фізико-хімічних параметрів процесу, при цьому синтез відбувається під заданим тиском у знакозмінному ультразвуковому та магнітному полях.

Номер патенту: 114052

Опубліковано: 10.04.2017

Автори: Романов Сергій Михайлович, Давлетукаєв Адам Алаудинович, Себієв Тамерлан Хамзатович, Романов Дмитро Сергійович, Давлетукаєв Руслан Махамшерипович

МПК: C08J 5/00, B22F 7/00, B22F 9/00 ...

Мітки: романіт-увлш, елемента, спосіб, одержання, матеріал, струмознімального

Формула / Реферат:

1. Матеріал струмознімального елемента, що містить волокна і нитки вуглецеві, і спечені порошки заліза, графіту, з локалізованими включеннями гранул, що містять мідь і графіт, просочені, після спікання, мастилом, що містить ультрадисперсні алмази, який відрізняється тим, що він додатково містить мідь, зміцнену хромистим чавуном, шунгіт, сполуки чотиривалентного молібдену (IV), зміцнюючі-легуючі компоненти, ультрадисперсні алмази УДА при...

Номер патенту: 115071

Опубліковано: 27.03.2017

Автори: Романов Дмитро Сергійович, Романов Сергій Михайлович

МПК: B22F 7/00, C22C 1/04, F16C 33/04, B22F 9/00 ...

Мітки: фрикційний, матеріал, романіт-фувлхч, композиційний

Формула / Реферат:

Фрикційний композиційний матеріал, що містить спечені порошки заліза, фосфору, графіту з локалізованими включеннями гранул, які містять мідь і графіт, який відрізняється тим, що додатково містить мідь, зміцнену хромистим чавуном, тверде мастило, зміцнюючо-легуючі компоненти, волокна і нитки вуглецеві та гранітний концентрат, при наступному співвідношенні компонентів в матеріалі, мас. %: мідь з хромистим чавуном ...

Номер патенту: 110659

Опубліковано: 25.10.2016

Автори: Березовець Василь Васильович, Завалій Ігор Юліанович, Лютий Павло Ярославович, Денис Роман Володимирович, Рябов Олександр Броніславович

МПК: C22C 23/00, C22C 1/04, C01B 3/00 ...

Мітки: воденьакумулюючих, матеріалів, стабільності, підвищення, циклічної, магнію, спосіб, композитних, основі

Формула / Реферат:

Спосіб отримання потрійних композитів на основі магнію покращеною циклічною стабільністю композита, який відрізняється тим, що як додаток використовують суміш гідридоутворюючого металу або інтерметаліду від 5 до 25 ваг.% та 1-5 ваг. % карбону.

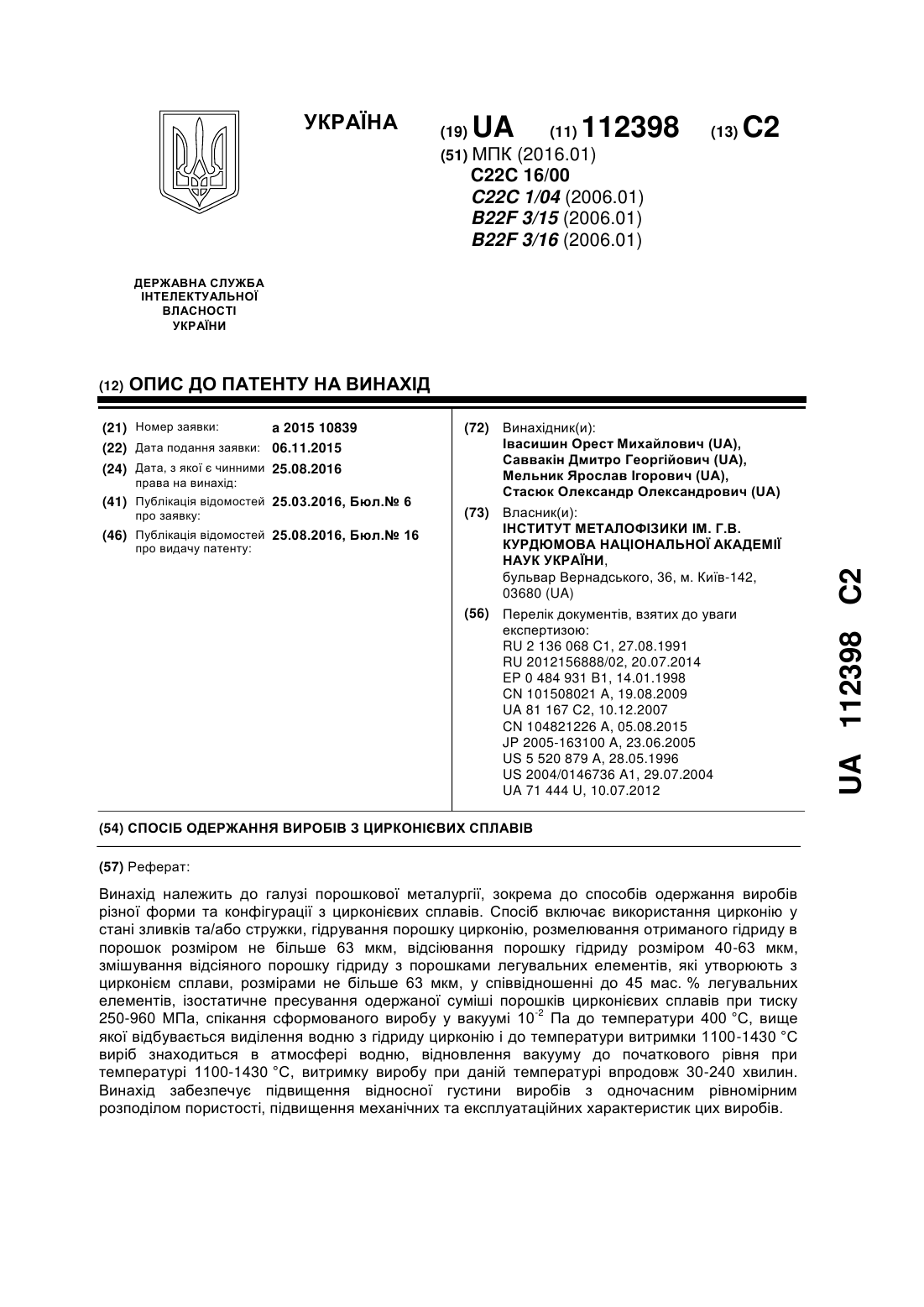

Номер патенту: 112398

Опубліковано: 25.08.2016

Автори: Івасишин Орест Михайлович, Саввакін Дмитро Георгійович, Стасюк Олександр Олександрович, Мельник Ярослав Ігорович

МПК: C22C 16/00, B22F 3/16, C22C 1/04, B22F 3/15 ...

Мітки: сплавів, спосіб, цирконієвих, одержання, виробів

Формула / Реферат:

1. Спосіб одержання виробів з цирконієвих сплавів, який включає гідрування цирконію у вихідному стані, розмелювання отриманого гідриду в порошок, відсіювання порошку гідриду заданого розміру, формування виробу у гумовій прес-формі шляхом ізостатичного пресування при кімнатній температурі, спікання сформованого виробу у вакуумі, який відрізняється тим, що використовують цирконій у стані зливків та/або стружки, розмелюють отриманий гідрид в...

Номер патенту: 109205

Опубліковано: 10.08.2016

Автори: Романов Дмитро Сергійович, Давлєтукаєв Адам Алаудінович, Сєбієв Тамєрлан Хамзатовіч, Давлєтукаєв Руслан Махамшєріповіч, Романов Сергій Михайлович

МПК: F16C 33/04, B22F 9/00, C22C 1/04, B22F 7/00 ...

Мітки: струмознімального, матеріал, романіт-увлш, елемента

Формула / Реферат:

1. Матеріал струмознімального елемента, що містить волокна і нитки вуглецеві і спечені порошки заліза, графіту, з локалізованими включеннями гранул, що містять мідь і графіт, просочені, після спікання, мастилом, що містить ультрадисперсні алмази, який відрізняється тим, що додатково містить мідь, зміцнену хромистим чавуном, шунгіт, сполуки чотиривалентного молібдену (IV), зміцнюючі-легуючі компоненти, ультрадисперсні алмази УДА при наступному...

Номер патенту: 107549

Опубліковано: 10.06.2016

Автори: Овчинников Олександр Володимирович, Павленко Дмитро Вікторович

МПК: C22C 1/04, C22F 1/16, B22F 3/00 ...

Мітки: основі, титану, напівфабрикатів, інтенсивної, суміші, методом, спосіб, деформації, порошків, пластичної, виготовлення

Формула / Реферат:

Спосіб виготовлення напівфабрикатів з суміші порошків на основі титану, який містить виготовлення суміші компонентів на основі порошку титану, компактування суміші та її подальше спікання, який відрізняється тим, що після спікання проводять інтенсивну пластичну деформацію спеченої суміші гвинтовою екструзією з накопиченням великого ступеня деформації при високому рівні гідростатичного тиску, а саме її пропусканням через матрицю з гвинтовим...

Номер патенту: 107259

Опубліковано: 25.05.2016

Автори: Гарбуз Віктор Васильович, Муратов Валерій Борисович, Васильєв Олександр Олексійович, Картузов Єгор Валерієвич, Мазур Петро Володимирович

МПК: C04B 111/20, B22F 3/14, C01B 35/00 ...

Мітки: ударостійка, додекабориду, кераміка, основі, алюмінію

Формула / Реферат:

Ударостійка кераміка на основі додекабориду алюмінію АlВ12, яка відрізняється тим, що як добавку до основної фази містить нітрид алюмінію з синтезованої суміші при наступному співвідношенні інгредієнтів (мас. %): нітрид алюмінію 1-25, додекаборид алюмінію - решта; при цьому використовуються вихідні субмікронні порошки з середнім розміром частинок 120 нм.

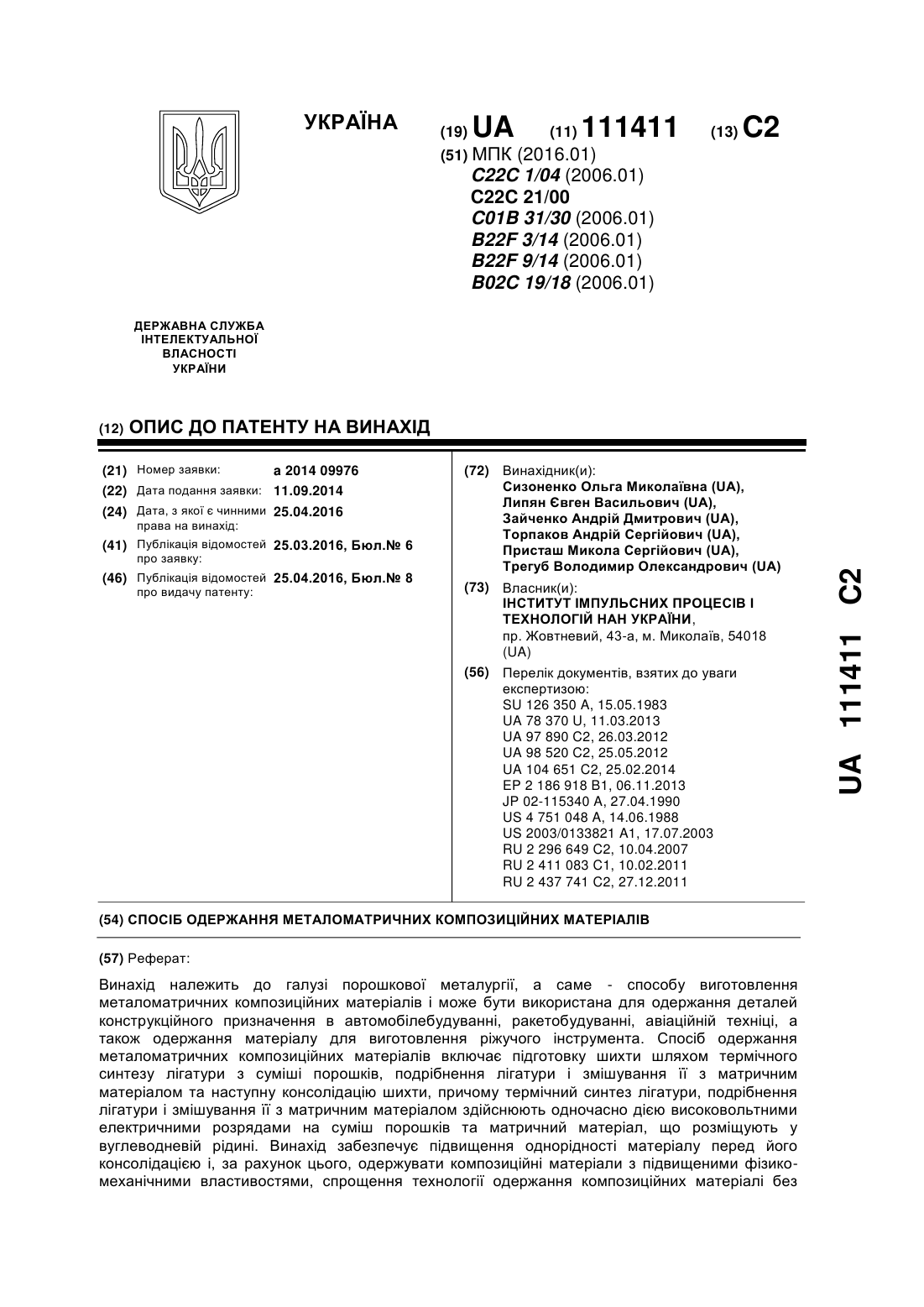

Номер патенту: 111411

Опубліковано: 25.04.2016

Автори: Сизоненко Ольга Миколаївна, Зайченко Андрій Дмитрович, Присташ Микола Сергійович, Липян Євген Васильович, Торпаков Андрій Сергійович, Трегуб Володимир Олександрович

МПК: B02C 19/18, B22F 3/14, B22F 9/14 ...

Мітки: матеріалів, металоматричних, композиційних, спосіб, одержання

Формула / Реферат:

Спосіб одержання металоматричних композиційних матеріалів, який включає підготовку шихти шляхом термічного синтезу лігатури з суміші порошків, подрібнення лігатури і змішування її з матричним матеріалом та наступну консолідацію шихти, який відрізняється тим, що термічний синтез лігатури, подрібнення лігатури і змішування її з матричним матеріалом здійснюють одночасно дією високовольтними електричними розрядами на суміш порошків та матричний...

Номер патенту: 111398

Опубліковано: 25.04.2016

Автори: Косол Едвард А., Ліпєцкі Пітер, Тома Жан-Філіпп А., Перес Джозеф Ф.

МПК: B22F 3/15, B22F 3/12, B30B 11/00 ...

Мітки: гарячого, контейнерів, торцева, спосіб, пластина, контейнер, пресування, ізостатичного

Формула / Реферат:

1. Торцева пластина контейнера гарячого ізостатичного пресування, що містить:центральну область; іосновну область, що простягається радіально від центральної області і закінчується у куті по периметру торцевої пластини, що містить кромку периметра, виконану з можливістю сполучення з корпусною частиною контейнера; в якій товщина торцевої пластини зростає від центральної області до кута і визначає кут конусності;...

Номер патенту: 111082

Опубліковано: 25.03.2016

Автори: Івасишин Андрій Дмитрович, Пріхна Тетяна Олексіївна, Басюк Тетяна Володимирівна, Подгурська Вікторія Ярославівна, Бродніковський Єгор Миколайович, Васильєв Олександр Дмитрович, Осташ Орест Петрович

МПК: B22F 3/23, C22C 14/00, C22C 1/04 ...

Мітки: виготовлення, паливних, комірок, елементів, з'єднувальних, матеріал, твердооксидних

Формула / Реферат:

Матеріал для виготовлення з′єднувальних елементів твердооксидних паливних комірок, що містить жаростійку металічну основу, який відрізняється тим, що він отриманий спіканням суміші порошків ТіС, ТіН2 і А1 і пресуванням на повітрі та має фазовий склад: 89 мас. % Ті3А1С2, 6 мас. % ТіС, 5 мас. % А12О3.

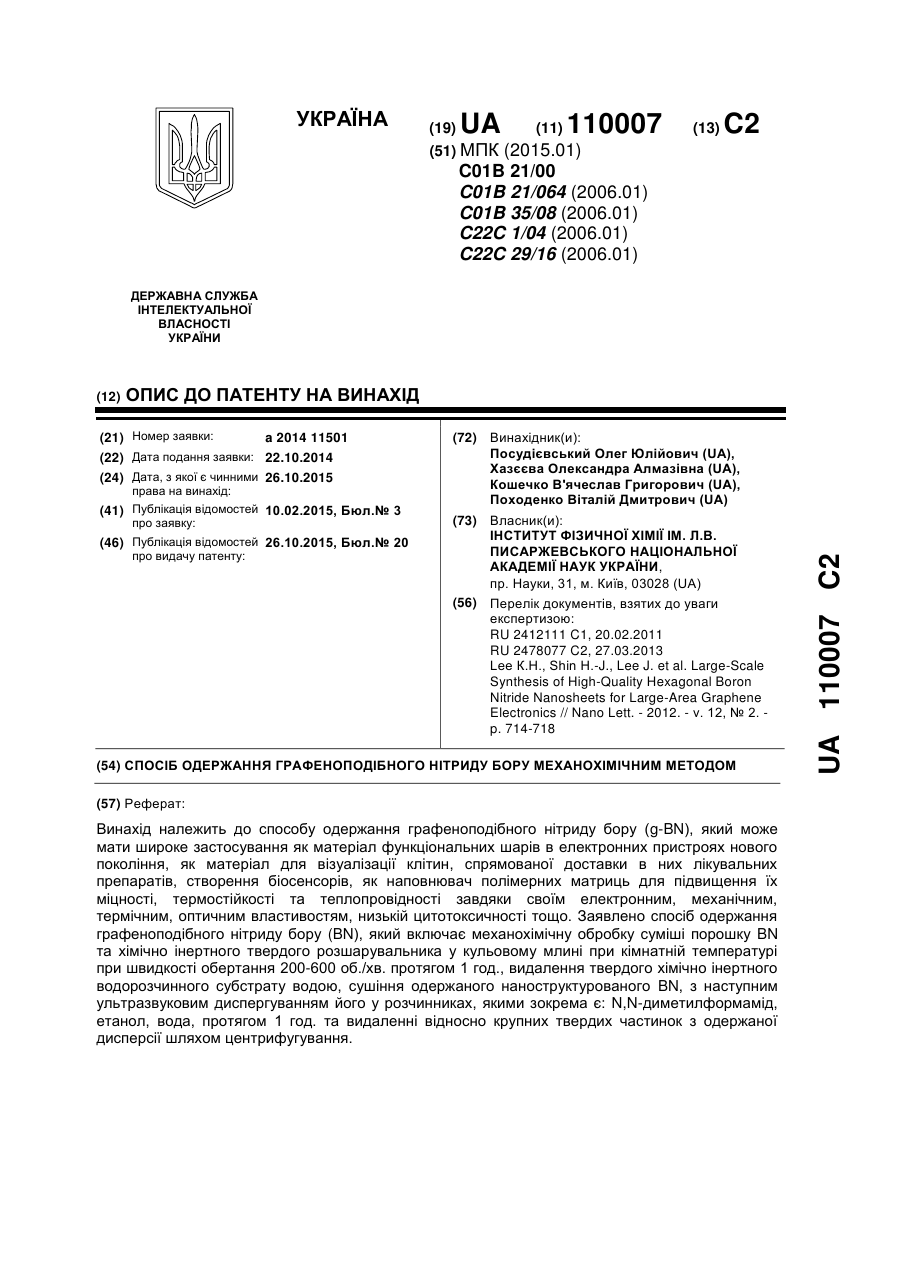

Номер патенту: 110007

Опубліковано: 26.10.2015

Автори: Походенко Віталій Дмитрович, Посудієвський Олег Юлійович, Кошечко Вячеслав Григорович, Хазєєва Олександра Алмазівна

МПК: C01B 21/00, C01B 35/08, C01B 21/064 ...

Мітки: спосіб, одержання, методом, графеноподібного, нітриду, бору, механохімічним

Формула / Реферат:

Спосіб одержання графеноподібного нітриду бору (g-BN), який включає механохімічну обробку суміші порошку BN та хімічно інертного твердого розшарувальника у кульовому млині при кімнатній температурі при швидкості обертання 200-600 об./хв. протягом 1 год., видалення твердого хімічно інертного водорозчинного субстрату водою, сушіння одержаного наноструктурованого BN, з наступним ультразвуковим диспергуванням його у розчинниках, якими зокрема є:...

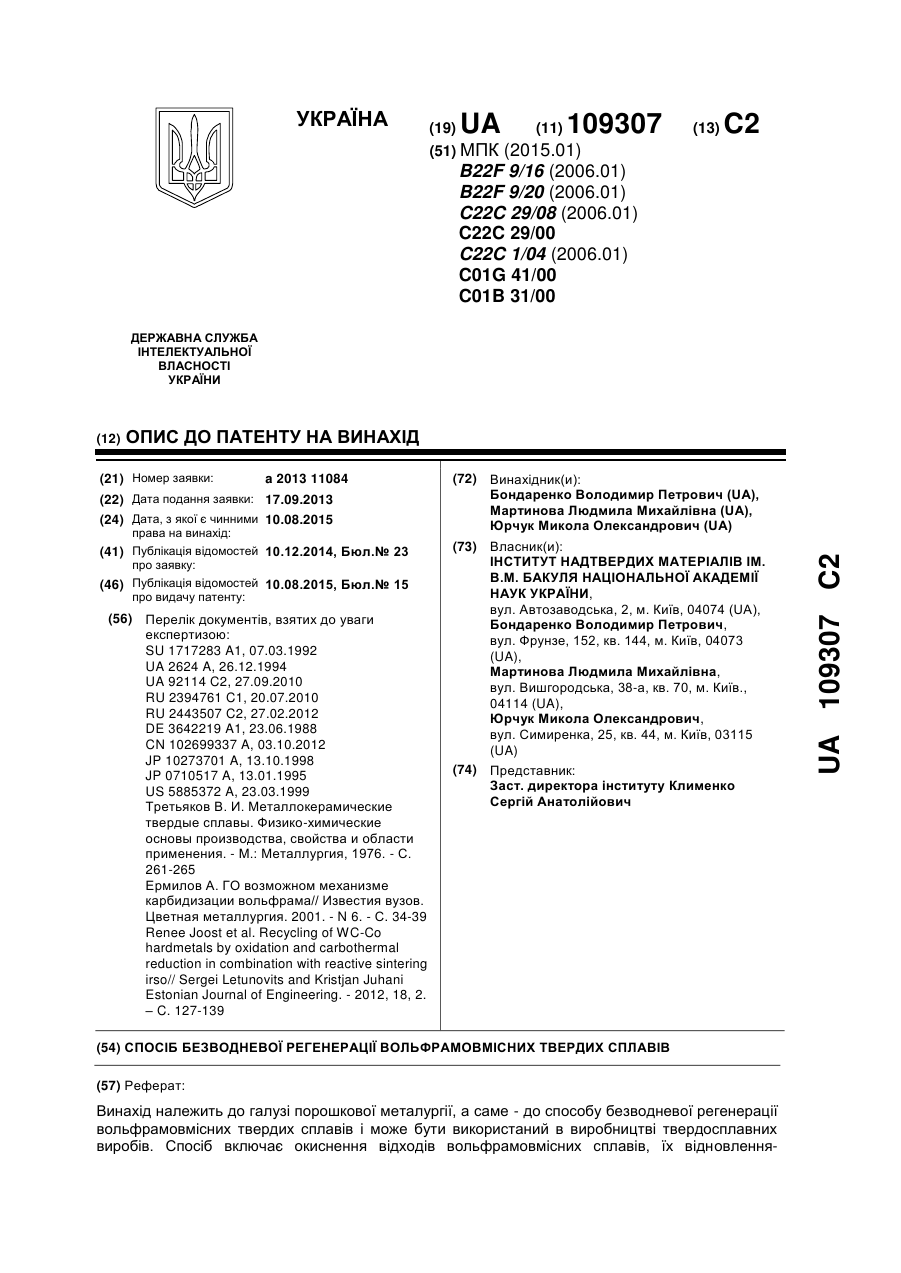

Номер патенту: 109307

Опубліковано: 10.08.2015

Автори: Мартинова Людмила Михайлівна, Юрчук Микола Олександрович, Бондаренко Володимир Петрович

МПК: B22F 9/20, C01B 31/00, B22F 9/16 ...

Мітки: сплавів, спосіб, вольфрамовмісних, безводневої, регенерації, твердих

Формула / Реферат:

Спосіб безводневої регенерації вольфрамовмісних твердих сплавів, що включає окиснення їх відходів, відновлення-карбідизацію продуктів окиснення, який відрізняється тим, що відновлення-карбідизацію проводять у вуглецевмісному середовищі, яке створюється в процесі взаємодії продуктів окиснення з графітовим порошком з надлишком його 15 мас. % від оптимальної кількості та розміром його зерна не більше 100 мкм.

Номер патенту: 109174

Опубліковано: 27.07.2015

Автори: Мощіль Віктор Євгенович, Патрік Шартьє, Новіков Микола Васильович, Сергієнко Ніна Віталієва, Старостіна Олександра В'ячеславовна, Кабіош Тері, Басюк Тетяна Володимирівна, Свердун Володимир Богданович, Козирєв Артем В'ячеславович, Пріхна Тетяна Олексіївна

МПК: C04B 35/478, C04B 35/515, B22F 3/16 ...

Мітки: алюмінію, спосіб, мах-матеріалу, основі, виготовлення, потрійних, карбідів, титану

Формула / Реферат:

Спосіб виготовлення матеріалу на основі потрійних карбідів з суміші порошків Ті, Аl, С, взятих у співвідношенні 3/1,2/2, в умовах високих квазігідростатичних тисків і температур, який відрізняється тим, що синтез вказаної суміші порошків проводиться в дві стадії: перша стадія полягає в синтезі матеріалу під тиском 1-2 ГПа, при температурі 1000-1300 °C, протягом 60-180 хвилин, а друга стадія - гомогенізуючий відпал в середовищі аргону при...

Номер патенту: 97319

Опубліковано: 10.03.2015

Автори: Липян Євген Васильович, Присташ Микола Сергійович, Торпаков Андрій Сергійович, Трегуб Володимир Олександрович, Сизоненко Ольга Миколаївна, Зайченко Андрій Дмитрович

МПК: C22C 1/04, C22C 21/00

Мітки: матеріалів, спосіб, композиційних, одержання, металоматричних

Формула / Реферат:

Спосіб одержання металоматричних композиційних матеріалів, який включає підготовку шихти шляхом термічного синтезу лігатури з суміші порошків, подрібнення лігатури і змішування її з матричним матеріалом та наступну консолідацію шихти, який відрізняється тим, що термічний синтез лігатури, подрібнення лігатури і змішування її з матричним матеріалом здійснюють одночасно дією високовольтними електричними розрядами на суміш порошків та матричний...

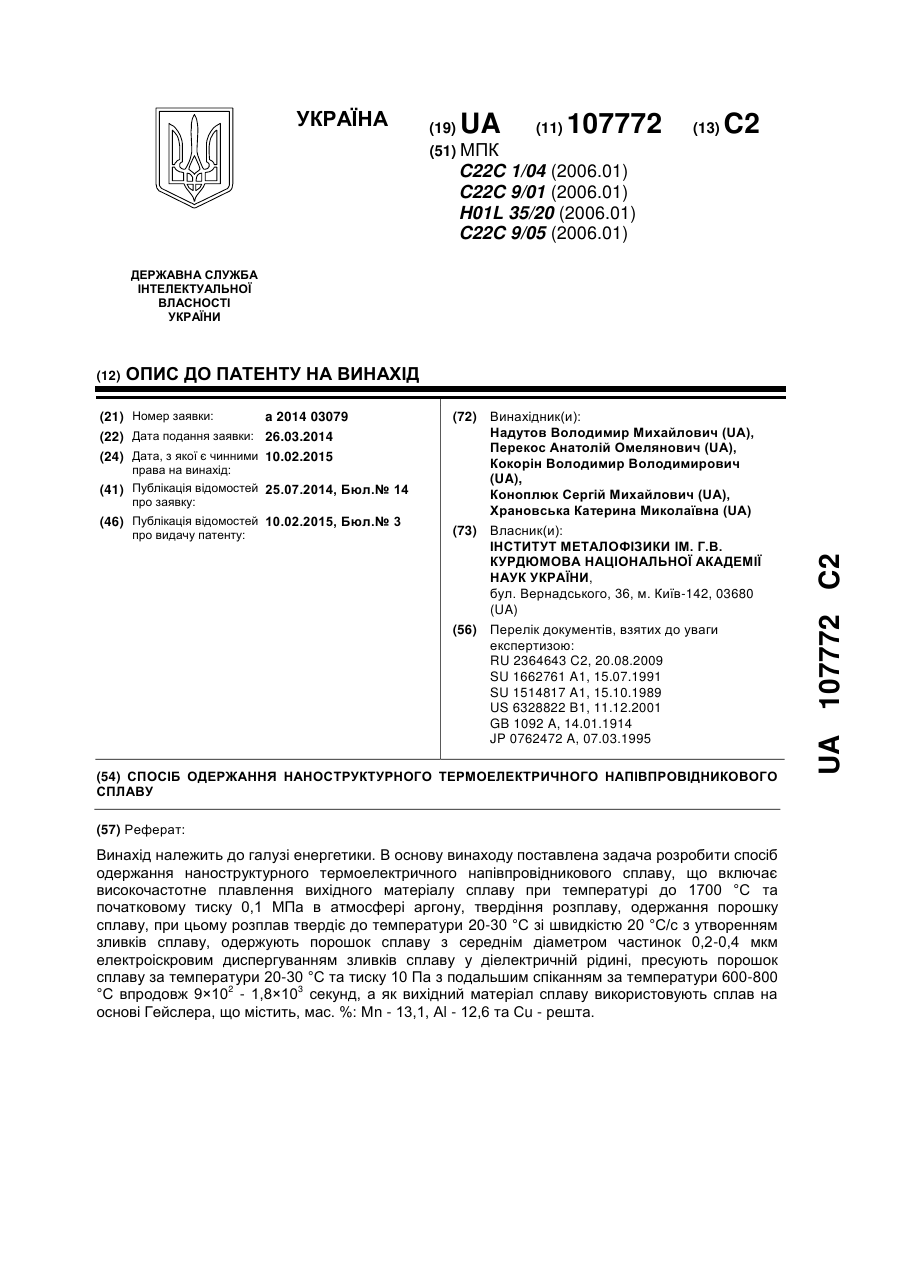

Номер патенту: 107772

Опубліковано: 10.02.2015

Автори: Кокорін Володимир Володимирович, Надутов Володимир Михайлович, Храновська Катерина Миколаївна, Коноплюк Сергій Михайлович, Перекос Анатолій Омелянович

МПК: C22C 9/01, C22C 1/04, C22C 9/05 ...

Мітки: термоелектричного, спосіб, напівпровідникового, сплаву, наноструктурного, одержання

Формула / Реферат:

1. Спосіб одержання наноструктурного термоелектричного напівпровідникового сплаву, що включає високочастотне плавлення вихідного матеріалу сплаву при температурі до 1700 °C та початковому тиску 0,1 МПа в атмосфері аргону, твердіння розплаву та одержання порошку сплаву, який відрізняється тим, що розплав твердіє до температури 20-30 °C зі швидкістю 20 °C/с з утворенням зливків сплаву, одержують порошок сплаву з середнім діаметром...

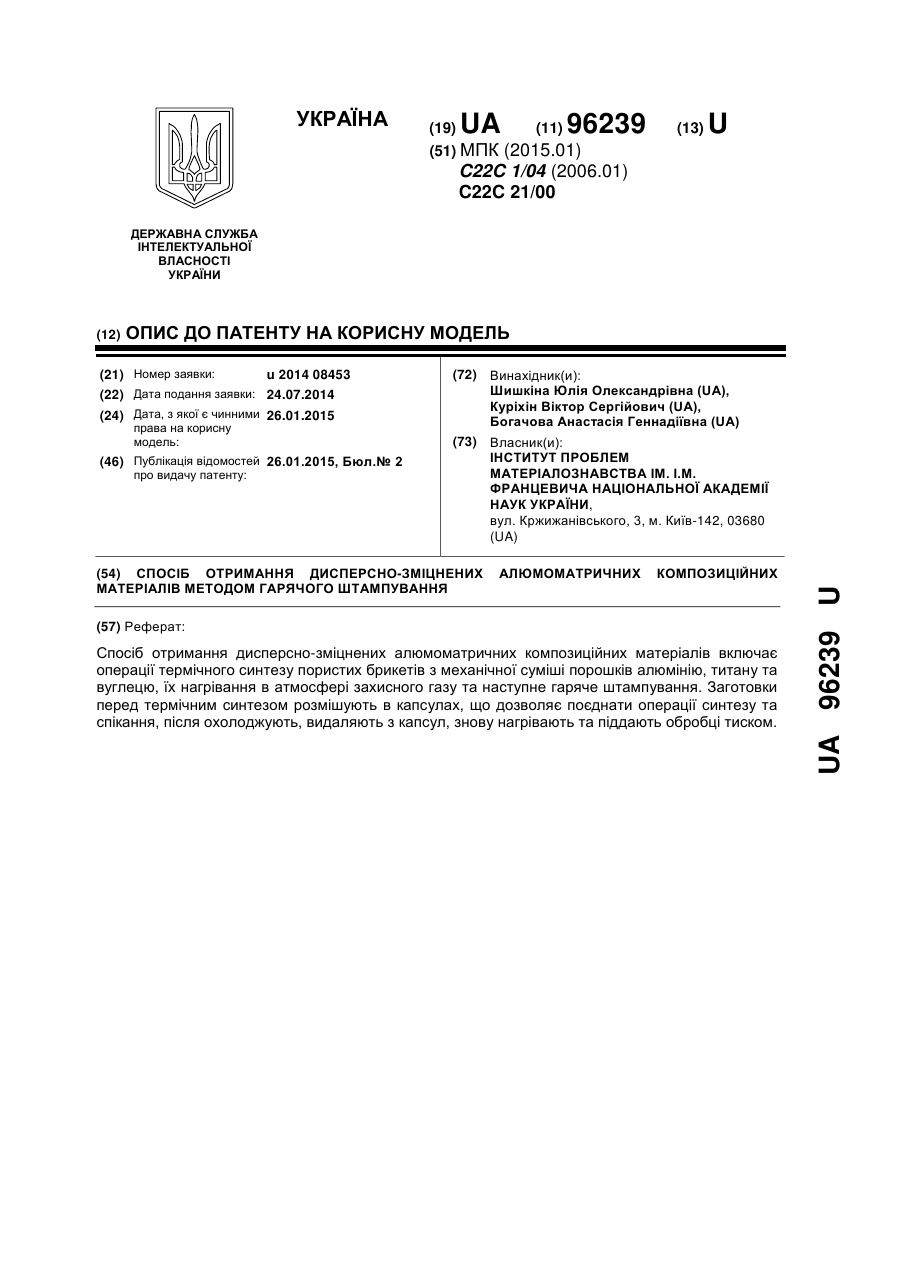

Номер патенту: 96239

Опубліковано: 26.01.2015

Автори: Богачова Анастасія Геннадіївна, Куріхін Віктор Сергійович, Шишкіна Юлія Олександрівна

МПК: C22C 21/00, C22C 1/04

Мітки: композиційних, гарячого, отримання, методом, дисперсно-зміцнених, алюмоматричних, матеріалів, штампування, спосіб

Формула / Реферат:

Спосіб отримання дисперсно-зміцнених алюмоматричних композиційних матеріалів методом гарячого штампування, що включає операції термічного синтезу пористих брикетів з механічної суміші порошків алюмінію, титану та вуглецю, їх нагрівання в атмосфері захисного газу та наступне гаряче штампування, який відрізняється тим, що заготовки перед термічним синтезом розмішують в капсулах, що дозволяє поєднати операції синтезу та спікання, після...

Номер патенту: 94810

Опубліковано: 10.12.2014

Автори: Денис Роман Володимирович, Лютий Павло Ярославович, Рябов Олександр Броніславович, Березовець Василь Васильович, Завалій Ігор Юліянович

МПК: C22C 1/04, C22C 23/00, C01B 3/00 ...

Мітки: магнію, отримання, воденьакумулюючих, основі, композитних, матеріалів, спосіб

Формула / Реферат:

Спосіб отримання композитних воденьакумулюючих матеріалів на основі магнію з покращеною кінетикою та температурою сорбції/десорбції водню, який відрізняється тим, що як добавки використовують відносно дешеві кисеньстабілізовані гідридотвірні інтерметалічні сполуки на основі титану та цирконію в кількостях від 5 до 25 ваг. %.

Номер патенту: 107172

Опубліковано: 25.11.2014

Автори: Вовк Руслан Володимирович, Морозов Володимир Сергійович, Дьомін Андрій Юрійович, Тимофеєва Лариса Андріївна, Тимофеєв Сергій Сергійович

МПК: C22C 1/04, B22F 3/00, H01H 1/025 ...

Мітки: міді, електроконтактного, основі, матеріалу, модифікація

Формула / Реферат:

Електроконтактний матеріал на основі міді, що містить борид титану та графіт, який відрізняється тим, що в сплав додатково введено діоксид цирконію й окис титану при таких співвідношеннях компонентів, мас. %: борид титану 0,5-5,0 графіт 1,0-2,0 діоксид цирконію 0,5-0,8 окис титану 0,1-1,0 ...

Номер патенту: 92108

Опубліковано: 25.07.2014

Автори: Надутов Володимир Михайлович, Перекос Анатолій Омелянович, Храновська Катерина Миколаївна, Кокорін Володимир Володимирович, Коноплюк Сергій Михайлович

МПК: C22C 1/04, C22C 9/00

Мітки: спосіб, сплаву, термоелектричного, напівпровідникового, наноструктурного, одержання

Формула / Реферат:

1. Спосіб одержання наноструктурного термоелектричного напівпровідникового сплаву, що включає високочастотне плавлення вихідного матеріалу сплаву при температурі до 1700 °C та початковому тиску 0,1 МПа в атмосфері аргону, твердіння розплаву, отримання порошку сплаву, який відрізняється тим, що розплав твердіє до температури 20-30 °С зі швидкістю 20 °С/секунду з утворенням зливків сплаву, отримують порошок сплаву з середнім діаметром...

Номер патенту: 85152

Опубліковано: 11.11.2013

Автори: Биба Євген Георгійович, Лобода Петро Іванович

МПК: B22F 3/16, C22C 1/04, C22C 14/00 ...

Мітки: отримання, сплаву, титанового, спосіб, механічних, виробів, коливань, вт1-00, використанням

Формула / Реферат:

Спосіб отримання виробів з титанового сплаву з використанням механічних коливань, що включає компактування порошку гідриду титану у виріб, нагрів до температури спікання, охолодження, який відрізняється тим, що використовують електронно-променевий нагрів зі швидкістю 5,5 град/с та охолодженням зі швидкістю 21 град/с, з додатковим накладанням механічних коливань з частотою 22000 Гц.

Номер патенту: 102387

Опубліковано: 10.07.2013

Автори: Карака Ахмет, Сермонд Бернд, Вільфінг Герхард

МПК: C01B 6/00, B22F 9/02, B22F 9/22 ...

Мітки: виготовлення, елементами, сплавів, цирконію, титану, спосіб, легованих, порошків, основі, гафнію

Формула / Реферат:

1. Спосіб виготовлення порошків сплавів на основі титану, цирконію та гафнію, легованих елементами Ni, Сu, Та, W, Re, Os та Іr, за яким оксид Ті та/або Zr, та/або Hf змішують з металевим порошком вищезазначених легуючих елементів та відновлювальним засобом і цю суміш нагрівають у печі в атмосфері аргону, поки не почнеться реакція відновлення, продукт реакції піддають вилуговуванню, після чого промивають і висушують, який відрізняється тим, що...

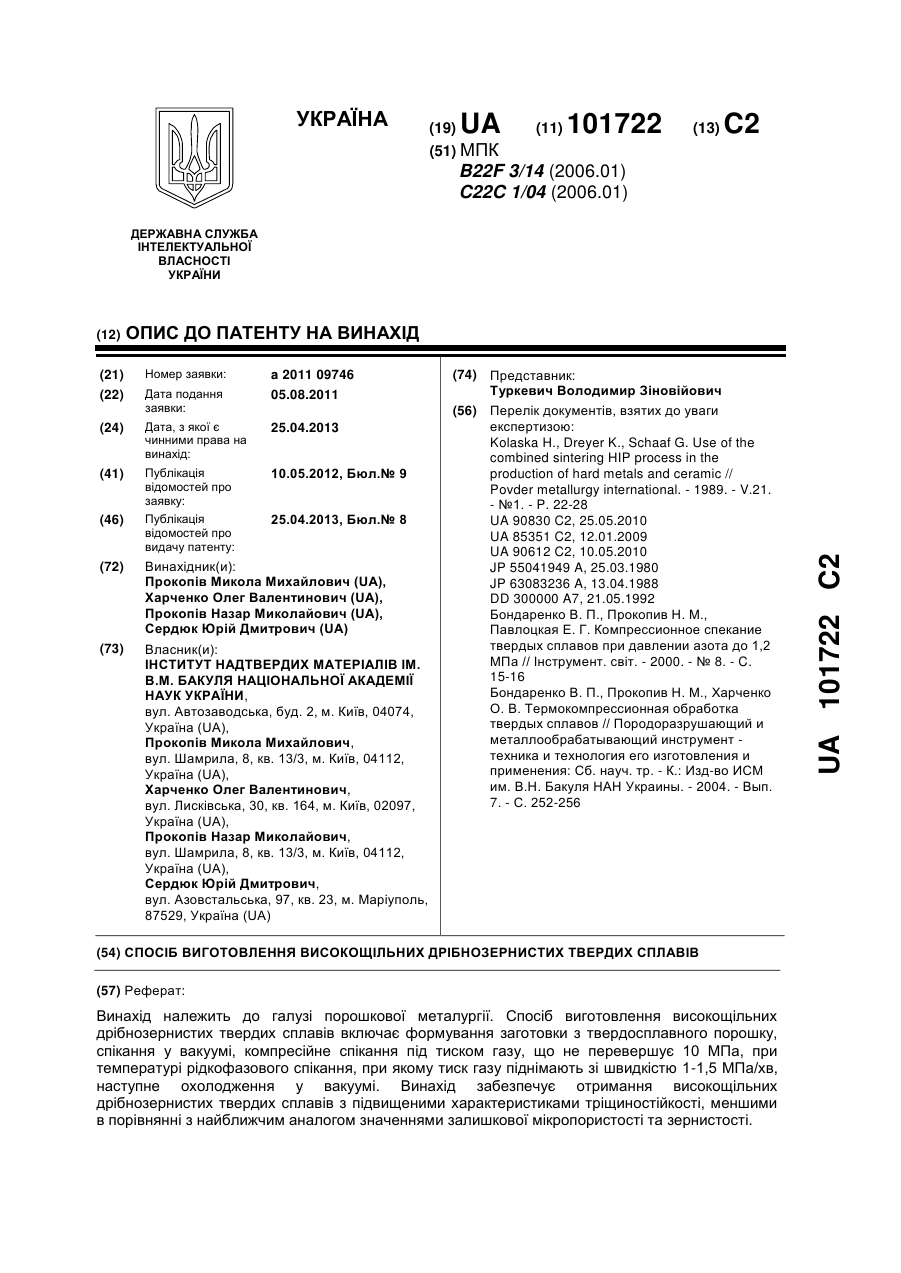

Номер патенту: 101722

Опубліковано: 25.04.2013

Автори: Прокопів Микола Михайлович, Сердюк Юрій Дмитрович, Прокопів Назар Миколайович, Харченко Олег Валентинович

МПК: B22F 3/14, C22C 1/04

Мітки: виготовлення, спосіб, сплавів, дрібнозернистих, високощільних, твердих

Формула / Реферат:

Спосіб виготовлення високощільних дрібнозернистих твердих сплавів, який включає формування заготовки з твердосплавного порошку, вакуумне рідкофазове спікання, компресійне спікання під тиском газу, що не перевершує 10 МПа, при температурі рідкофазового спікання, наступне охолодження у вакуумі, який відрізняється тим, що збільшення тиску газу до необхідної величини після вакуумного рідкофазового спікання здійснюють зі швидкістю 1-1,5...

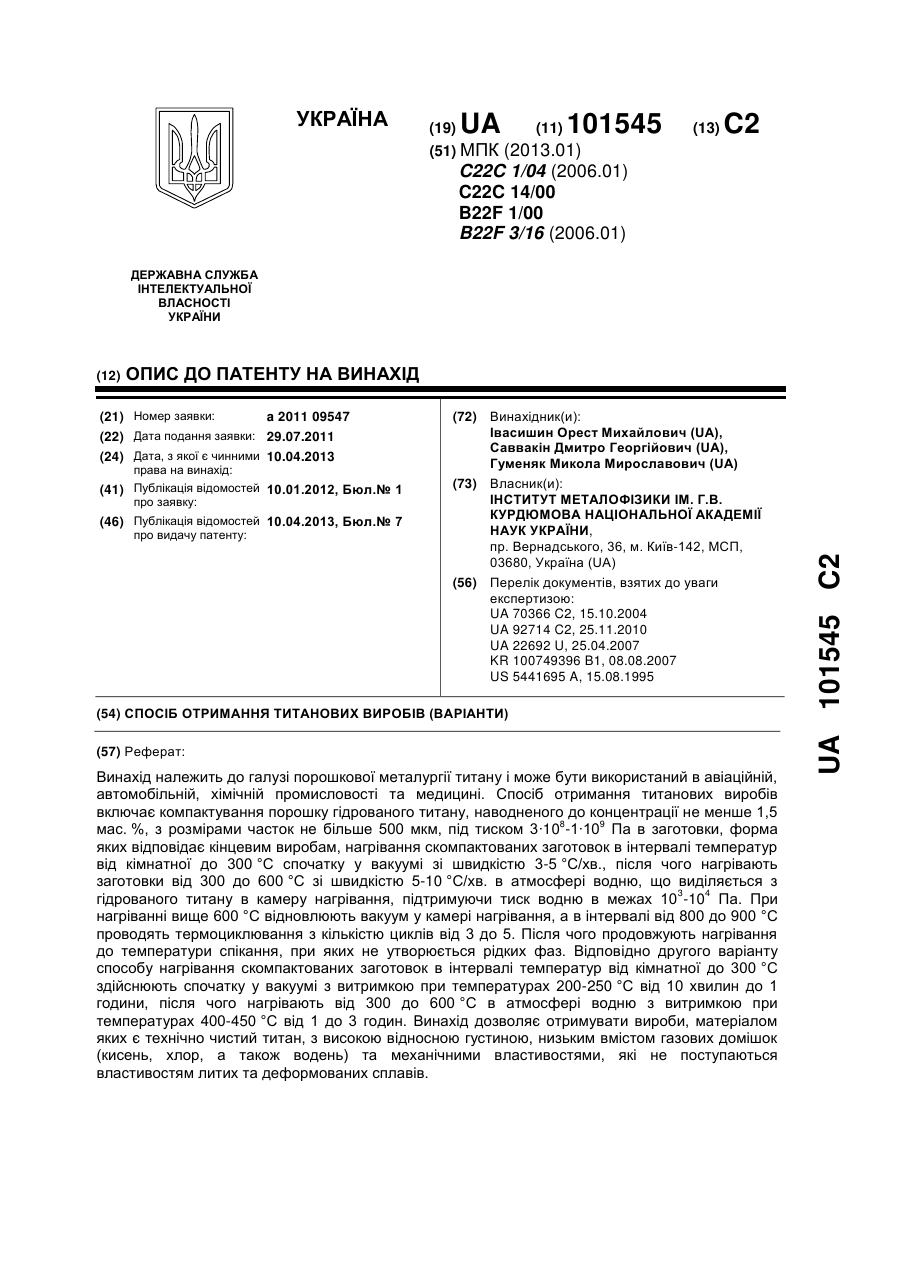

Номер патенту: 101545

Опубліковано: 10.04.2013

Автори: Саввакін Дмитро Георгійович, Івасишин Орест Михайлович, Гуменяк Микола Мирославович

МПК: C22C 1/04, C22C 14/00, B22F 3/16, B22F 1/00 ...

Мітки: варіанти, спосіб, виробів, отримання, титанових

Формула / Реферат:

1. Спосіб отримання титанових виробів, який включає компактування порошку гідрованого титану, наводненого до концентрації не менше 1,5 мас. %, з розмірами часток не більше 500 мкм, під тиском 3∙108-1∙109 Па в заготовки, форма яких відповідає кінцевим виробам, нагрівання заготовок в атмосфері водню, що виділяється з гідрованого титану в камеру нагрівання, спікання у вакуумі при температурах, при яких не утворюється рідких фаз,...

Номер патенту: 78370

Опубліковано: 11.03.2013

Автори: Шишкіна Юлія Олександрівна, Баглюк Геннадій Анатолійович

МПК: C22C 21/00, C22C 1/04

Мітки: алюмоматричних, композиційних, матеріалів, одержання, спосіб

Формула / Реферат:

Спосіб одержання алюмоматричних композиційних матеріалів, який включає операції термічного синтезу лігатури з механічної суміші порошків алюмінію, титану та вуглецю, її подрібнення та введення в матричний матеріал, який відрізняється тим, що подрібнення лігатури проводять до отримання порошків з максимальним розміром частинок менше 5 мікрон, а введення отриманого порошку лігатури в матричний матеріал проводять шляхом його змішування з...

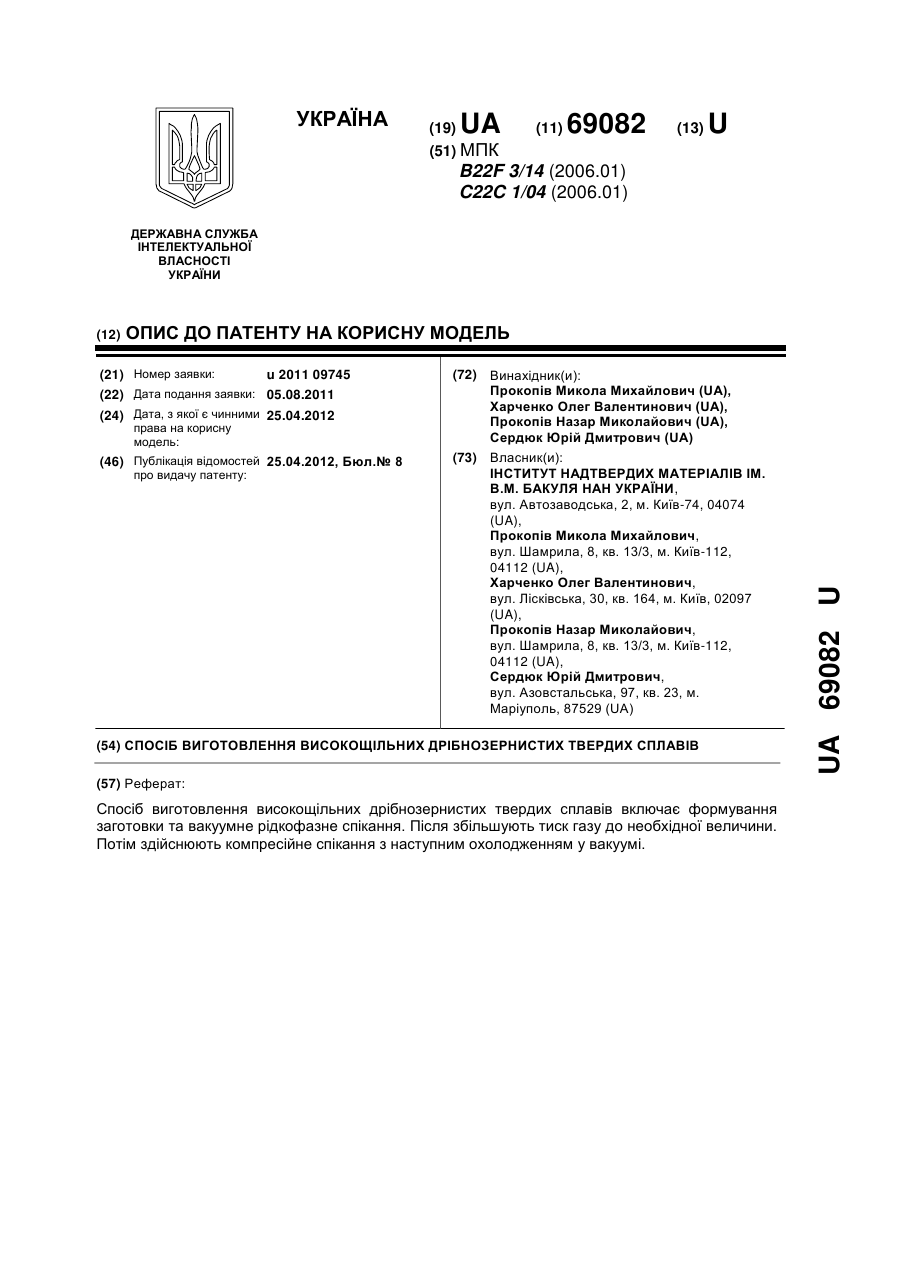

Номер патенту: 69082

Опубліковано: 25.04.2012

Автори: Сердюк Юрій Дмитрович, Прокопів Микола Михайлович, Харченко Олег Валентинович, Прокопів Назар Миколайович

МПК: C22C 1/04, B22F 3/14

Мітки: твердих, сплавів, дрібнозернистих, спосіб, високощільних, виготовлення

Формула / Реферат:

Спосіб виготовлення високощільних дрібнозернистих твердих сплавів, що включає формування заготовки, вакуумне спікання, компресійне спікання під тиском газу, що не перевершує 10МПа при температурі рідкофазного спікання з наступним охолодженням у вакуумі, який відрізняється тим, що збільшення тиску газу до необхідної величини після рідкофазного спікання відбувається зі швидкістю 1,0-1,5 МПа/хв.

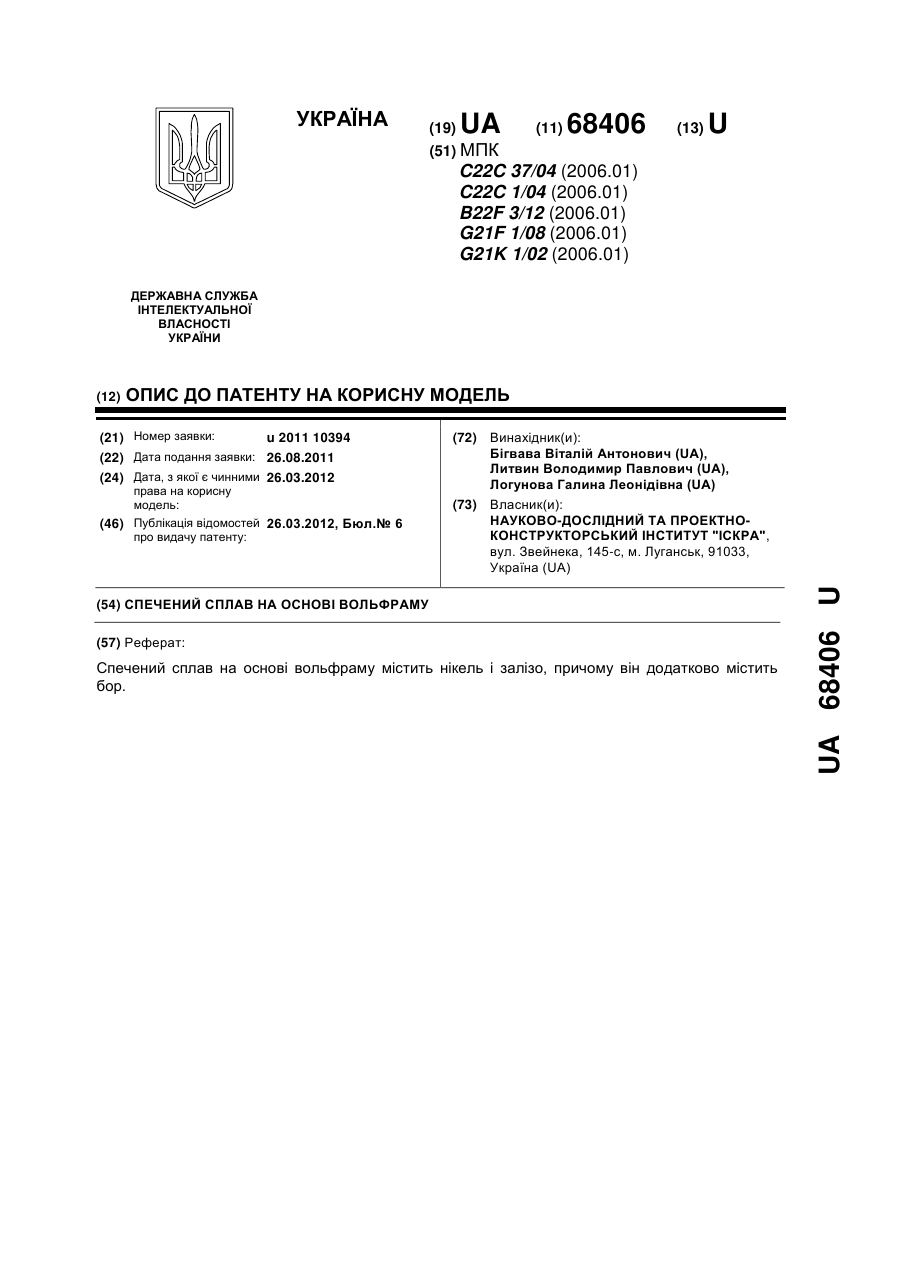

Номер патенту: 68406

Опубліковано: 26.03.2012

Автори: Логунова Галина Леонідівна, Литвин Володимир Павлович, Бігвава Віталій Антонович

МПК: C22C 37/04, C22C 1/04, B22F 3/12 ...

Мітки: вольфраму, сплав, основі, спечений

Формула / Реферат:

Спечений сплав на основі вольфраму, що містить нікель і залізо, який відрізняється тим, що він містить бор, при наступному співвідношенні компонентів, мас. %: вольфрам 90,25-92,92 нікель 4,81-6,63 залізо 2,01-2,77 бор 0,26-0,35.

Номер патенту: 67488

Опубліковано: 27.02.2012

Автори: Шинкаренко Володимир Вікторович, Бєляєв Олександр Євгенович, Тоцький Ігор Миколайович, Макара Володимир Арсенійович

МПК: B22F 3/10, C04B 35/56, C04B 35/58 ...

Мітки: основі, спосіб, виготовлення, боридів, допомогою, нвч, композитних, матеріалів, обробки, карбідів, радіаційностійких

Формула / Реферат:

Спосіб виготовлення радіаційностійких композитних матеріалів на основі карбідів і боридів за допомогою НВЧ обробки, що включає змішування порошків з карбідів і боридів, засипання їх в форму і спікання шляхом термічного відпалу при температурі 1000-2000 °С протягом 0,5-15 хв, який відрізняється тим, що після швидкого термічного відпалу матеріал опромінюють хвилями НВЧ протягом 1 с - 10 хв, потужністю 0,2-15 Вт/см2 з частотою 1,5-15 ГГц при...

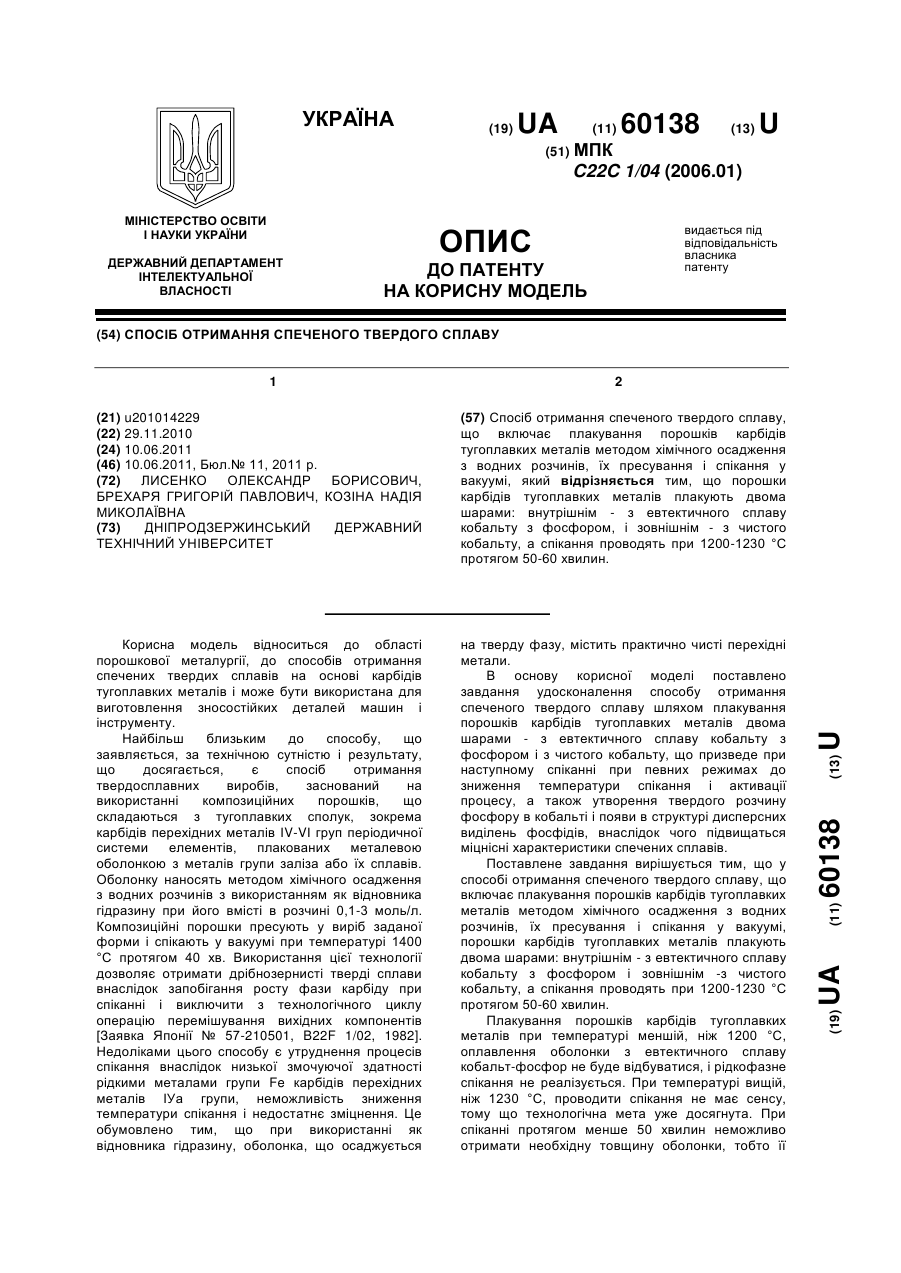

Номер патенту: 60138

Опубліковано: 10.06.2011

Автори: Козіна Надія Миколаївна, Брехаря Григорій Павлович, Лисенко Олександр Борисович

МПК: C22C 1/04

Мітки: спеченого, твердого, сплаву, спосіб, отримання

Формула / Реферат:

Спосіб отримання спеченого твердого сплаву, що включає плакування порошків карбідів тугоплавких металів методом хімічного осадження з водних розчинів, їх пресування і спікання у вакуумі, який відрізняється тим, що порошки карбідів тугоплавких металів плакують двома шарами: внутрішнім - з евтектичного сплаву кобальту з фосфором, і зовнішнім - з чистого кобальту, а спікання проводять при 1200-1230 °С протягом 50-60 хвилин.

Номер патенту: 93725

Опубліковано: 10.03.2011

Автори: Граменицький Володимир Анатольевич, Тігарєв Володимир Михайлович, Заболотний Олег Васильович, Чернієнко Василь Васильович

МПК: B22F 7/00, B22F 3/26, B22F 3/12 ...

Мітки: одержання, основі, композиційного, боруванням, об'ємним, заліза, матеріалу, спосіб

Формула / Реферат:

Спосіб одержання композиційного матеріалу на основі заліза об'ємним боруванням, який включає формування прямим пресуванням пористої пресовки у вигляді каркаса з порошку заліза і просочувального сплаву евтектичного складу у вигляді брикету з суміші порошків заліза, бору та легуючих компонентів, укладку брикету на поверхню каркаса, сумісне нагрівання каркаса і брикету до температури плавлення евтектичного сплаву, просочення ним каркаса та...

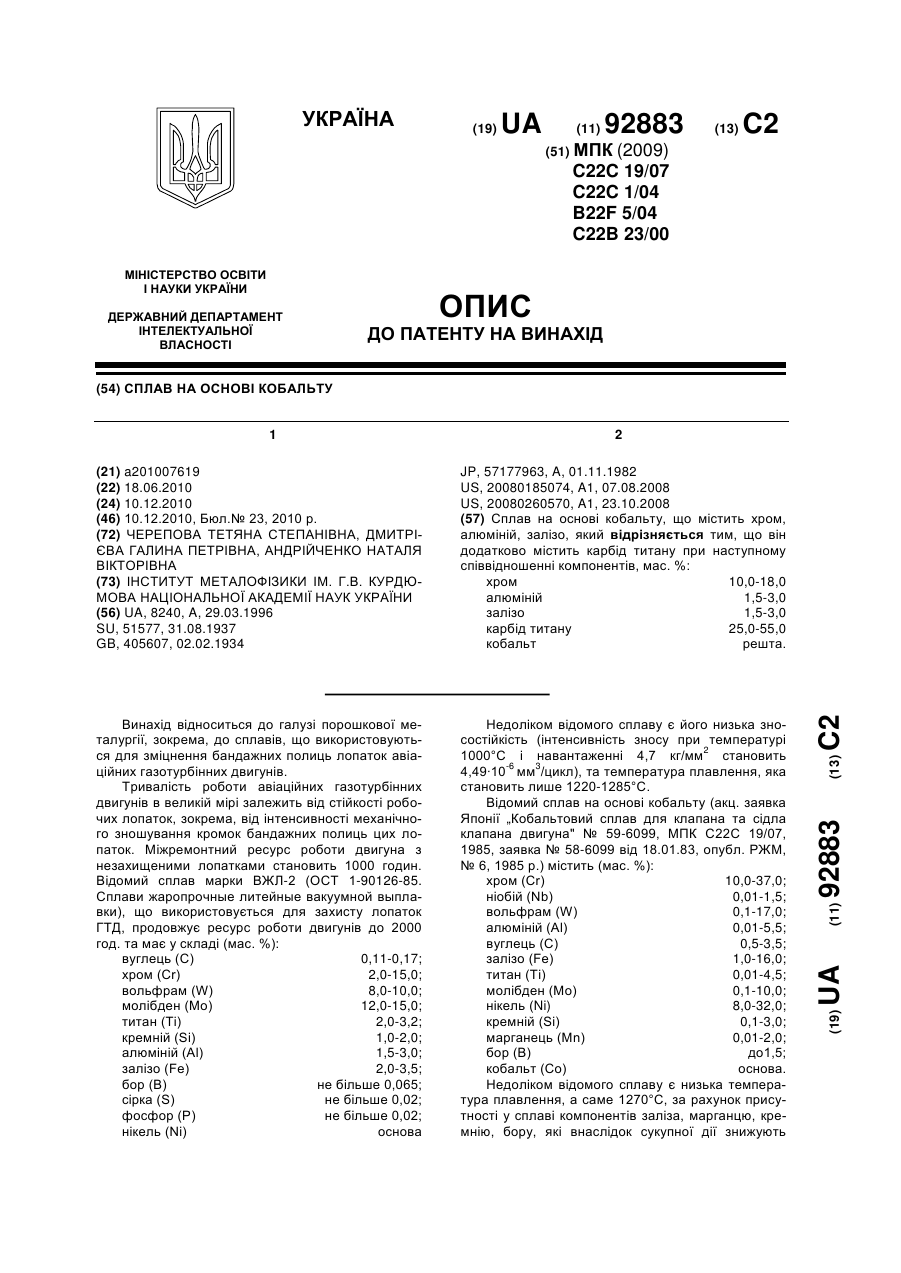

Номер патенту: 92883

Опубліковано: 10.12.2010

Автори: Черепова Тетяна Степанівна, Андрійченко Наталя Вікторівна, Дмитрієва Галина Петрівна

МПК: C22C 1/04, B22F 5/04, C22B 23/00, C22C 19/07 ...

Мітки: кобальту, сплав, основі

Формула / Реферат:

Сплав на основі кобальту, що містить хром, алюміній, залізо, який відрізняється тим, що він додатково містить карбід титану при наступному співвідношенні компонентів, мас. %: хром 10,0-18,0 алюміній 1,5-3,0 залізо 1,5-3,0 карбід титану 25,0-55,0 кобальт решта.

Номер патенту: 92714

Опубліковано: 25.11.2010

Автори: Моксон Владімір С., Саввакін Дмитро Георгійович, ТЕЛІН ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, Івасишин Орест Михайлович, Дузь Володимир Андрійович

МПК: C22C 14/00, C22C 1/04, B22F 1/00, B22F 3/00 ...

Мітки: титанових, виробів, одержання, спосіб, сплавів

Формула / Реферат:

1. Спосіб одержання виробів з титанових сплавів, який включає змішування порошку основи, що містить титан, з легувальними порошками елементів, які утворюють з титаном сплави, компактування в заготовки, форма яких відповідає кінцевим виробам, спікання у вакуумі при температурах, при яких не утворюється жодної рідкої фази, який відрізняється тим, що як основу використовують 10-50 мас. % порошку недосепарованого титану з розмірами часток менше...

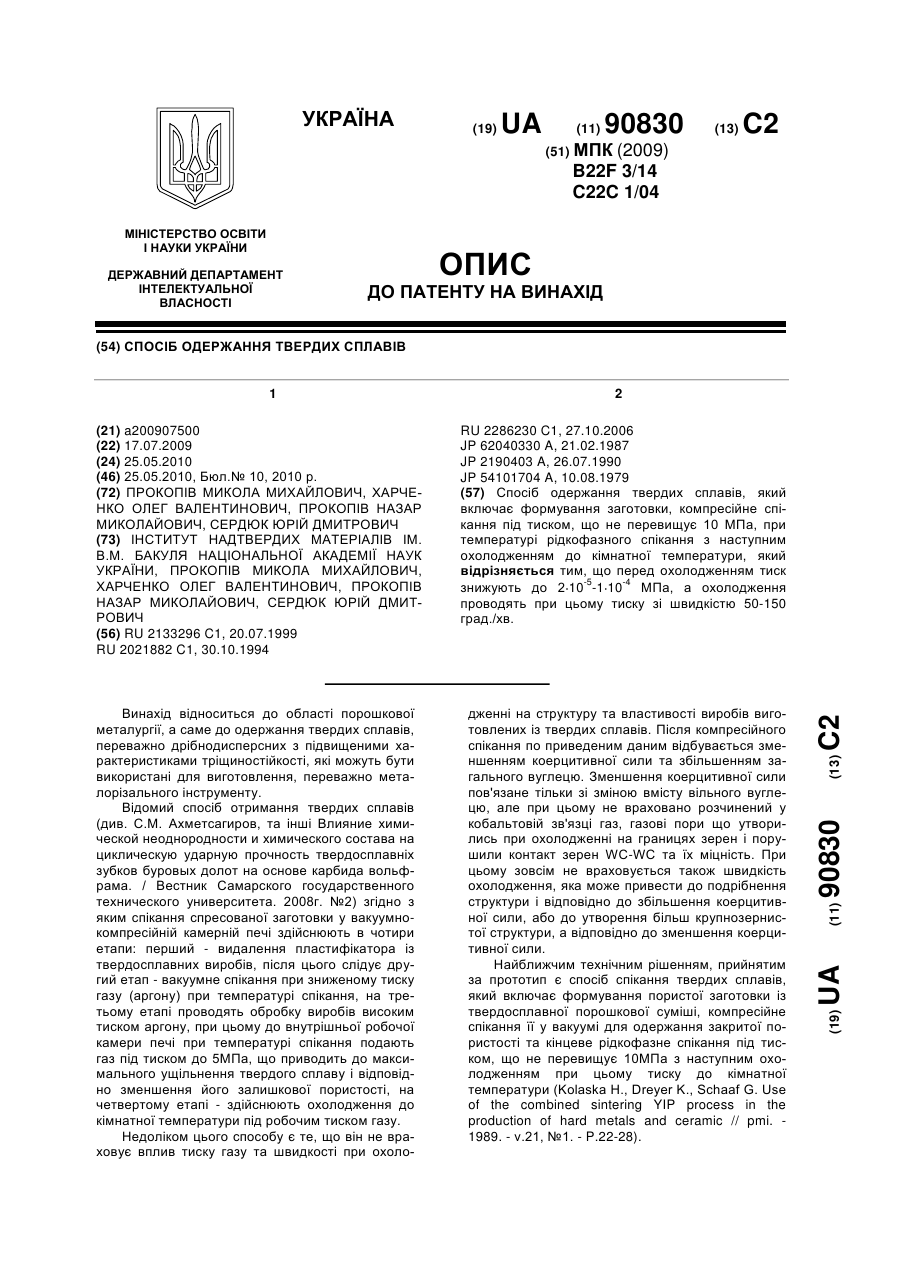

Номер патенту: 90830

Опубліковано: 25.05.2010

Автори: Прокопів Микола Михайлович, Харченко Олег Валентинович, Прокопів Назар Миколайович, Сердюк Юрій Дмитрович

МПК: C22C 1/04, B22F 3/14

Мітки: спосіб, сплавів, твердих, одержання

Формула / Реферат:

Спосіб одержання твердих сплавів, який включає формування заготовки, компресійне спікання під тиском, що не перевищує 10 МПа, при температурі рідкофазного спікання з наступним охолодженням до кімнатної температури, який відрізняється тим, що перед охолодженням тиск знижують до 2×10-5-1×10-4 МПа, а охолодження проводять при цьому тиску зі швидкістю 50-150 град./хв.

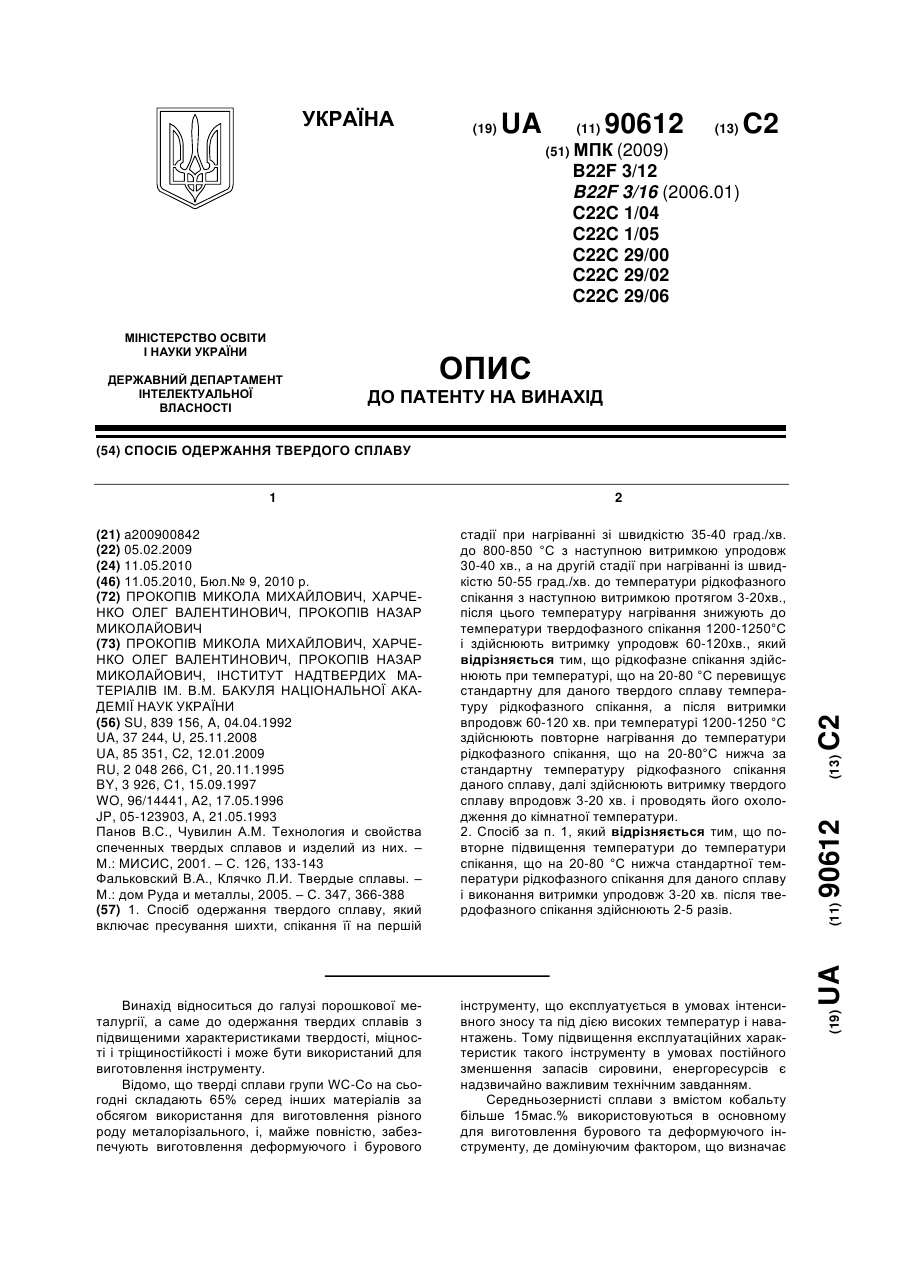

Номер патенту: 90612

Опубліковано: 11.05.2010

Автори: Прокопів Назар Миколайович, Прокопів Микола Михайлович, Харченко Олег Валентинович

МПК: B22F 3/16, B22F 3/12, C22C 1/04, C22C 1/05 ...

Мітки: спосіб, одержання, сплаву, твердого

Формула / Реферат:

1. Спосіб одержання твердого сплаву, який включає пресування шихти, спікання її на першій стадії при нагріванні зі швидкістю 35-40 град./хв. до 800-850 °С з наступною витримкою упродовж 30-40 хв., а на другій стадії при нагріванні із швидкістю 50-55 град./хв. до температури рідкофазного спікання з наступною витримкою протягом 3-20 хв., після цього температуру нагрівання знижують до температури твердофазного спікання 1200-1250 °С і здійснюють...

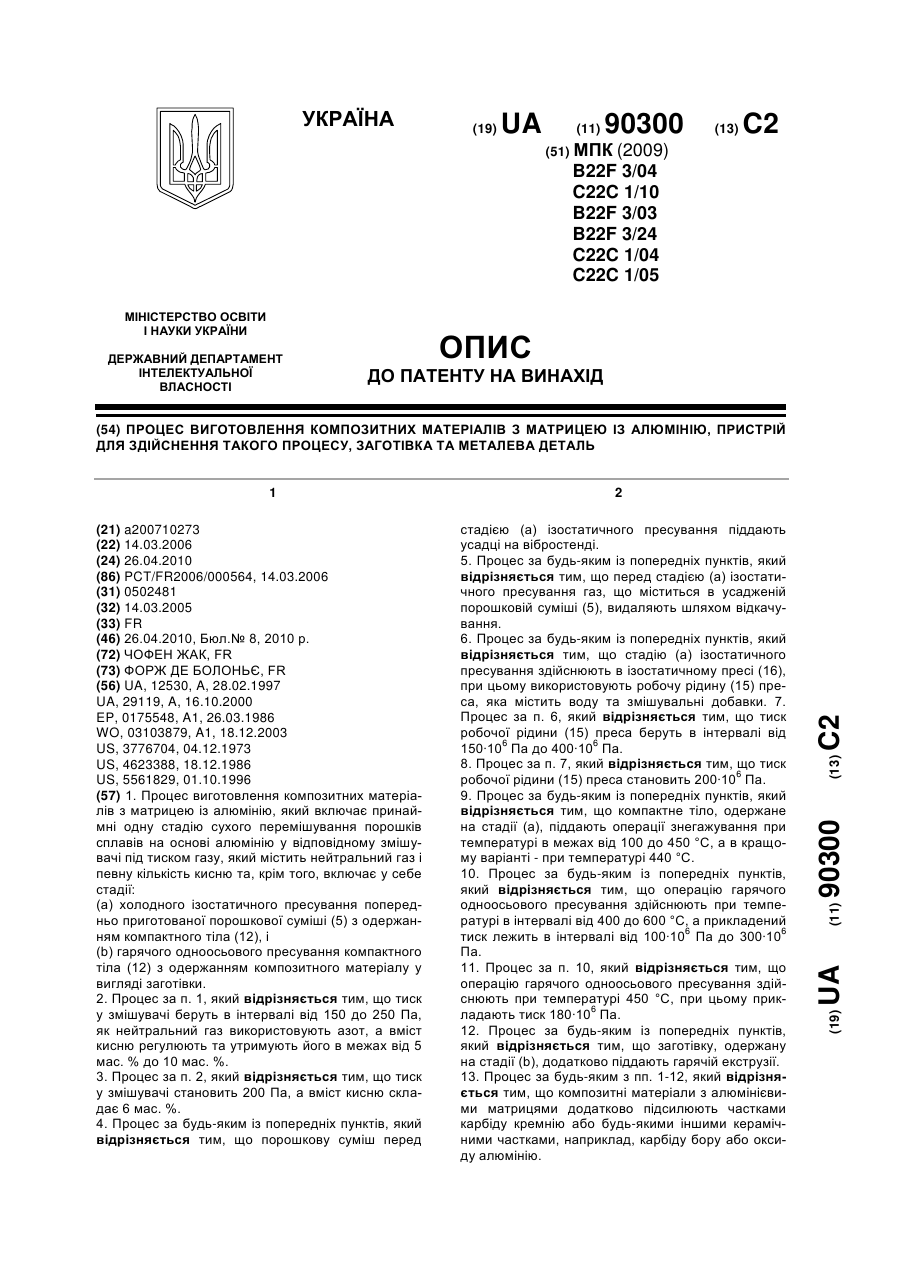

Номер патенту: 90300

Опубліковано: 26.04.2010

Автор: Чофен Жак

МПК: B22F 3/03, B22F 3/04, B22F 3/24 ...

Мітки: пристрій, матрицею, металева, матеріалів, процесу, композитних, заготівка, виготовлення, такого, деталь, здійснення, алюмінію, процес

Формула / Реферат:

1. Процес виготовлення композитних матеріалів з матрицею із алюмінію, який включає принаймні одну стадію сухого перемішування порошків сплавів на основі алюмінію у відповідному змішувачі під тиском газу, який містить нейтральний газ і певну кількість кисню та, крім того, включає у себе стадії: (a) холодного ізостатичного пресування попередньо приготованої порошкової суміші (5) з одержанням компактного тіла (12), і(b) гарячого...
