Одноразовий шприц
Формула / Реферат

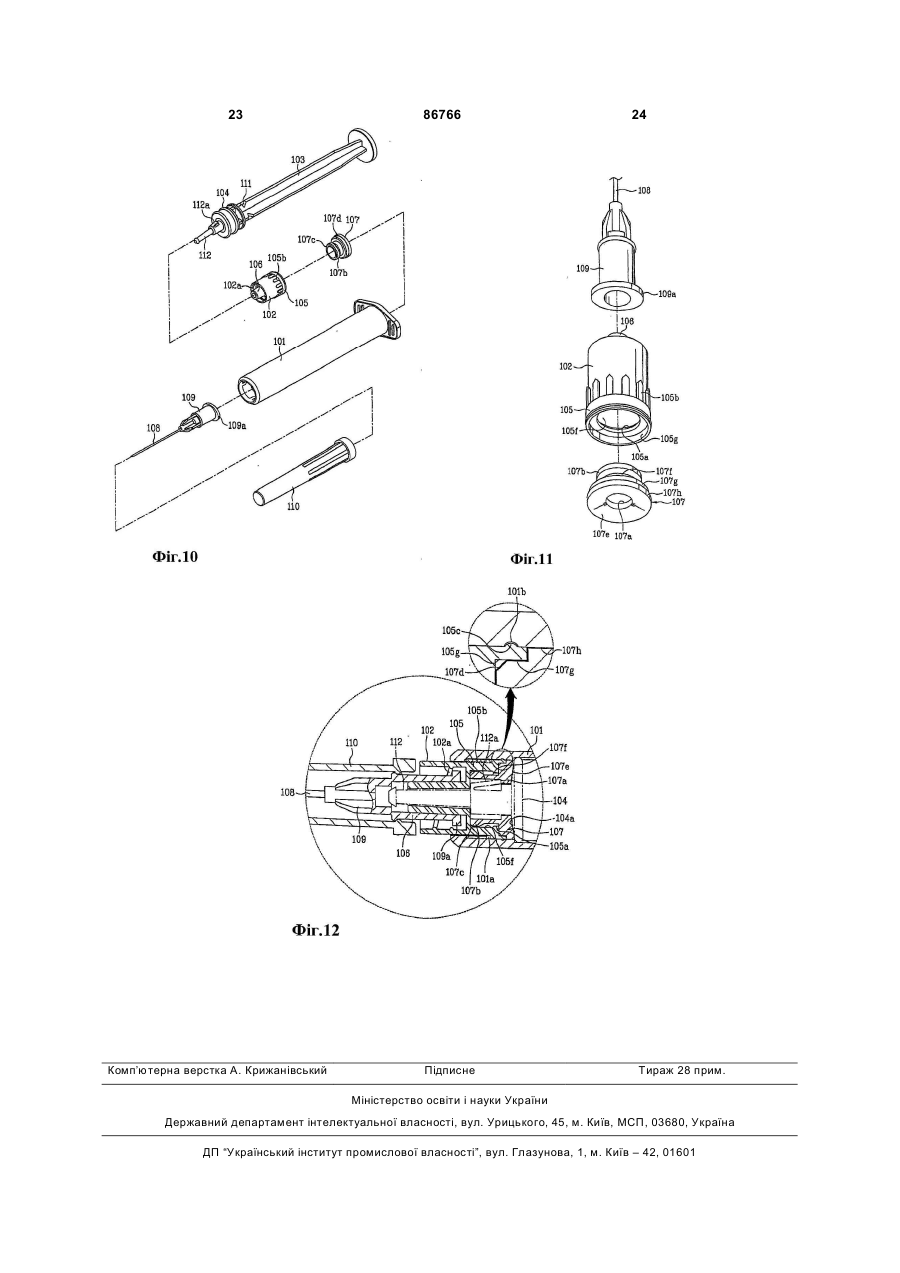

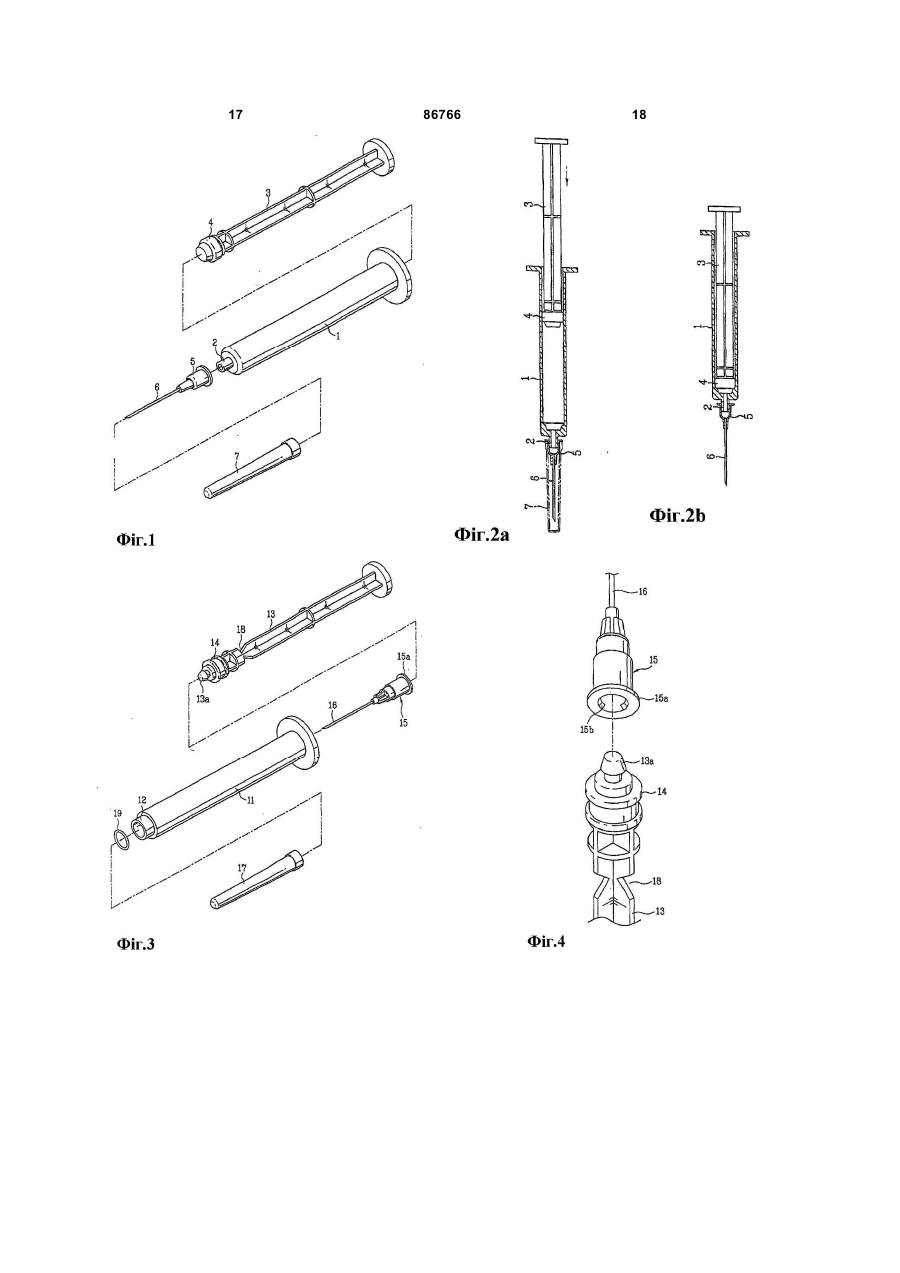

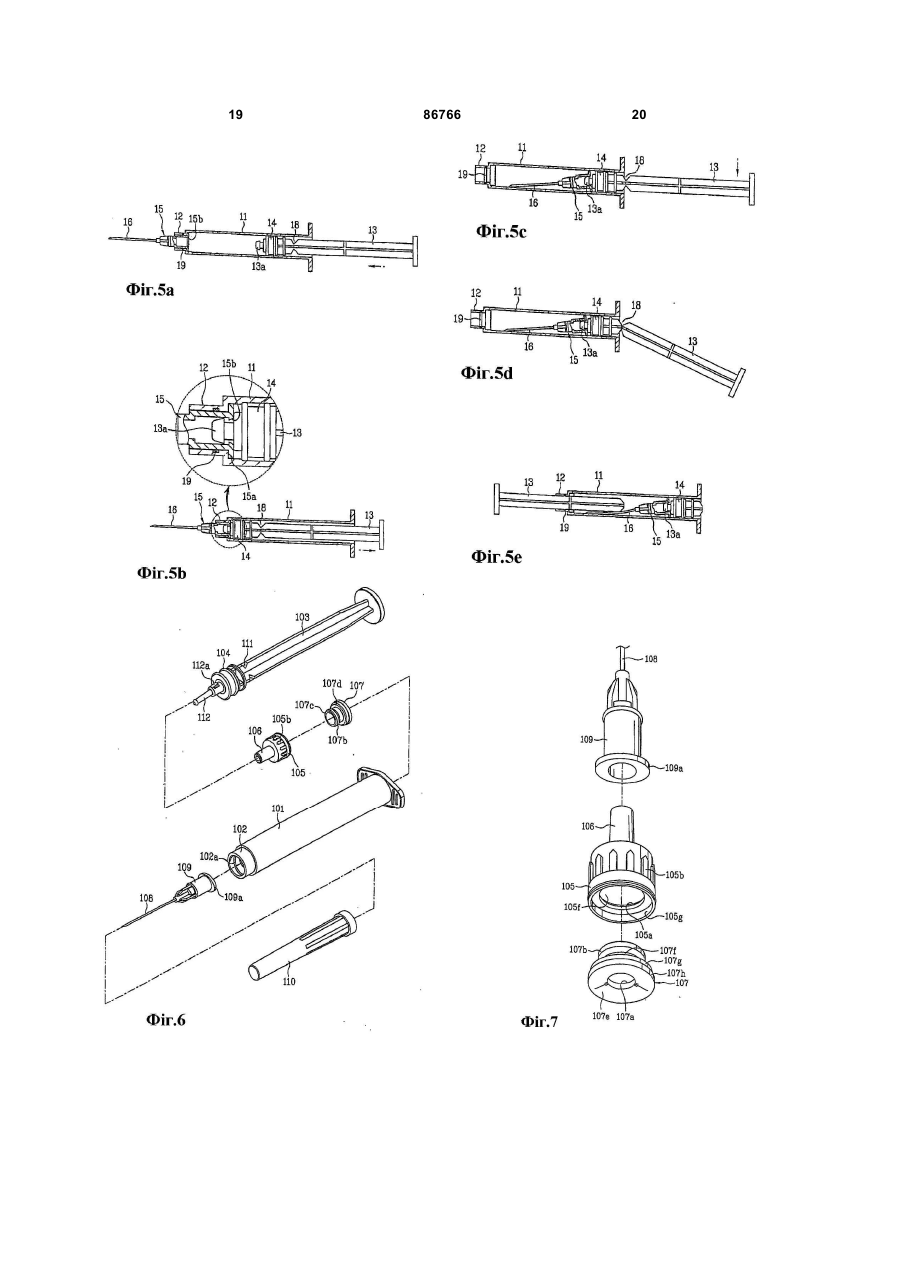

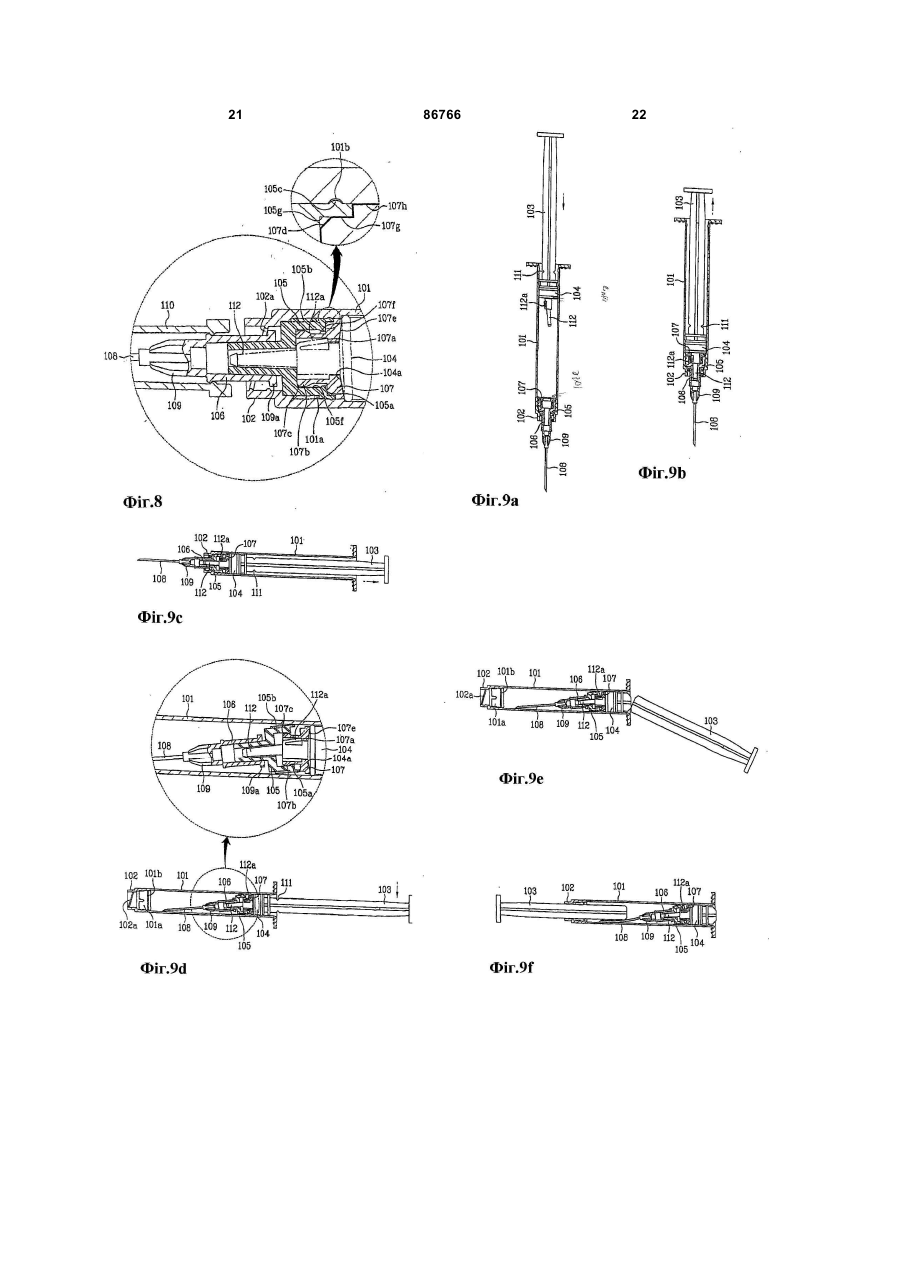

1. Одноразовий шприц, який має циліндр (101), обидва кінці якого відкриті, перехідну трубку (105), вставлену в один кінець циліндра, вставну трубку (107), вставлену в перехідну трубку для встановлення герметичного контакту перехідної трубки з внутрішньою поверхнею циліндра, і поршень (104), вставлений в циліндр, який відрізняється тим, що перехідна трубка (105) має частину (105f) малого діаметра та частину (105g) великого діаметра, внутрішній діаметр якої відносно більший за внутрішній діаметр частини малого діаметра, вставна трубка (107) має першу контактну частину (107g), яка утворена на внутрішній круговій поверхні вставної трубки (107) біля задньої її частини і знаходиться в герметичному контакті з внутрішньою поверхнею частини (105g) з великим діаметром перехідної трубки, і вставну частину (107f), яку вставлено в частину (105f) з малим діаметром, а поршень (104) на своєму кінці має виступ (104а) з гнучким косяком для введення його в контакт з першою з'єднувальною частиною (107а).
2. Одноразовий шприц за п. 1, який відрізняється тим, що має другу контактну частину, виконану з розширенням поблизу кінця першої контактної частини і уведену в контакт з внутрішньою поверхнею циліндра.
3. Одноразовий шприц за п. 2, який відрізняється тим, що другу з'єднувальну частину виконано на частині малого діаметра перехідної трубки, і на вставній частині вставної трубки виконано другий виступ, який є сумісним з другою з'єднувальною частиною перехідної трубки.
4. Одноразовий шприц за п. 3, який відрізняється тим, що другий виступ вставної трубки виконано лише на передньому кінці вставної трубки.
5. Одноразовий шприц за п. 3, який відрізняється тим, що другий виступ вставної трубки виконано нахиленим в бік переднього кінця вставної трубки.
6. Одноразовий шприц за п. 1, який відрізняється тим, що перша з'єднувальна частина вставної трубки та перший виступ поршня виконано нахиленими.
7. Одноразовий шприц за п. 1, який відрізняється тим, що зовнішній діаметр першої з'єднувальної частини вставної трубки є більшим, ніж внутрішній діаметр частини великого діаметра перехідної трубки.
8. Одноразовий шприц за п. 1, який відрізняється тим, що на зовнішній поверхні перехідної трубки виконано виступ, а на внутрішній поверхні циліндра виконано заглиблення, яке є сумісним з виступом перехідної трубки.
9. Одноразовий шприц за п. 1, який відрізняється тим, що щонайменше перехідну трубку та вставну трубку виконано з еластичного матеріалу.
10. Одноразовий шприц за п. 1, який відрізняється тим, що на зовнішній поверхні перехідної трубки виконано виступаючу частину, а на внутрішній поверхні циліндра виконано вставне заглиблення, яке є сумісним з виступаючою частиною перехідної трубки.
11. Одноразовий шприц за п. 1, який відрізняється тим, що на передньому кінці перехідної трубки виконано трубку для випуску ін'єкційної рідини.
12. Одноразовий шприц за п. 11, який відрізняється тим, що до трубки для випуску ін'єкційної рідини приєднано голкотримач.
13. Одноразовий шприц за п. 11, який відрізняється тим, що на передньому кінці циліндра виконано з'єднувальну трубку, на внутрішній поверхні з'єднувальної трубки виконано виступ, і на голкотримачі виконано виступ, який є сумісним з виступом з'єднувальної трубки.
14. Одноразовий шприц за п. 11, який відрізняється тим, що частину підвищеного тиску, вставлену у трубку для випуску ін'єкційної рідини, виконано зміщеною відносно центра на передньому кінці поршня.
15. Одноразовий шприц за п. 14, який відрізняється тим, що частину підвищеного тиску виконано з еластичного матеріалу.
Текст
1. Одноразовий шприц, який має циліндр (101), обидва кінці якого відкриті, перехідну трубку (105), вставлену в один кінець циліндра, вставну трубку (107), вставлену в перехідну трубку для встановлення герметичного контакту перехідної трубки з внутрішньою поверхнею циліндра, і поршень (104), вставлений в циліндр, який відрізняється тим, що перехідна трубка (105) має частину (105f) малого діаметра та частину (105g) великого діаметра, внутрішній діаметр якої відносно більший за внутрішній діаметр частини малого діаметра, вставна трубка (107) має першу контактну частину (107g), яка утворена на внутрішній круговій поверхні вставної трубки (107) біля задньої її частини і знаходиться в герметичному контакті з внутрішньою поверхнею частини (105g) з великим діаметром перехідної трубки, і вставну частину (107f), яку вставлено в частину (105f) з малим діаметром, а поршень (104) на своєму кінці має виступ (104а) з гнучким косяком для введення його в контакт з першою з'єднувальною частиною (107а). 2. Одноразовий шприц за п. 1, який відрізняється тим, що має другу контактну частину, виконану з розширенням поблизу кінця першої контактної частини і уведену в контакт з внутрішньою поверхнею циліндра. 3. Одноразовий шприц за п. 2, який відрізняється тим, що другу з'єднувальну частину виконано 2 (19) 1 3 86766 4 голкотримачі виконано виступ, який є сумісним виконано зміщеною відносно центра на передз виступом з'єднувальної трубки. ньому кінці поршня. 15. Одноразовий шприц за п. 14, який відрізня14. Одноразовий шприц за п. 11, який відрізняється тим, що частину підвищеного тиску, вставється тим, що частину підвищеного тиску виконано з еластичного матеріалу. лену у трубку для випуску ін'єкційної рідини, Винахід стосується шприца, зокрема одноразового шприца. Незважаючи на те, що винахід має широкий обсяг застосування, він особливо придатний для застосування у безпечнішому одноразовому шприці із підвищеним ступенем безпеки. Шприц взагалі - це медичний пристрій, який застосовують для впорскування ін'єкційної рідини (наприклад, ліків) в тіло (або вени) пацієнта. Також, як правило, застосовують одноразові шприци, щоб запобігти зараженню іншої особи хворобами пацієнта. Відомий одноразовий шприц описано далі з посиланнями на супровідні креслення. На Фіг.1 зображено перспективний вигляд відомого одноразового шприца з просторовим розділенням деталей. Одноразовий шприц, зображений на Фіг.1, має порожнистий циліндр 1 і з'єднувальну трубку 2 на передньому кінці циліндра 1, яка має менший за циліндр 1 діаметр. Шприц також має плунжер 3, призначений для зворотнопоступального руху в циліндрі 1. Поршень 4 виконано на передньому кінці плунжера 3 для руху разом з плунжером 3 в однаковому напрямку у герметичному контакті з внутрішньою поверхнею циліндра 1. Знімний голкотримач 5 шприца встановлено на зовнішній поверхні з'єднувальної трубки 2. Голку 6 встановлено у голкотримачі 5 шприца. Шприц також має захисний ковпачок 7 для повного накривання голкотримача 5 з голкою 6. Як приклад, на Фіг.2А зображено положення плунжера під час всмоктування ін'єкційної рідини. На Фіг.2А, захисний ковпачок 7 спочатку знімають з голкотримача 5. Потім, плунжер 3 пересувають до переднього кінця циліндра 1. Кінець голки б занурюють в контейнер (не показано) з ін'єкційною рідиною. Після цього, плунжер 3 тягнуть назад, таким чином створюючи всмоктувальну силу в порожнині циліндра 1. Завдяки всмоктувальній силі, рідина для введення всмоктується в циліндр 1 через голку б шприца, встановлену на тримачі 5 голки шприца, таким чином заповнюючи порожній простір циліндра 1. Як приклад, на Фіг.2В зображено положення плунжера під час впорскування ін'єкційної рідини пацієнту. На Фіг.2В, користувач встромляє голку 6 у шкіру пацієнта, а потім натискає на плунжер 3 для переміщення поршня 4 в напрямку переднього кінця циліндра 1. В цей момент, утворюється тиск в циліндрі 1, особливо на передньому кінці поршня 4 (показано ліворуч на Фіг.2В). Отже, завдяки тиску поршня 4, ін'єкційна рідина, що заповнила порожнину циліндра 1, витікає з циліндра 1 по з'єднувальній трубці 2. Ін'єкційна рідина, протікаючи у з'єднувальній трубці 2, продовжує текти у голці 6, таким чином впорскуючись в шкіру і вени пацієнта. В цей час, через те, що голкотримач 5, встановлений на з'єд нувальній трубці 2 з натягом, ін'єкційна рідина не витікає зі з'єднувальної трубки 2 і голкотримача 5. Тим часом, після застосування шприца, захисний ковпачок 7 безпечно і повністю встановлюють на голкотримачі 5 для накривання і захисту голки 6 та для безпечного поводження з використаним шприцом. Вищеописаний одноразовий шприц є корисним тому, що ін'єкційна рідина не витікає зі шприца під час ін'єкції. Однак, під час встановлення захисного ковпачка 7 на голкотримач 5 після використання, користувач або інша особа може поранитись голкою шприца. Мало того, коли захисний ковпачок знімають зі шприца, викидаючи медичні відходи, інша особа (наприклад, особа, яка опікується медичними відходами) може також поранитись голкою шприца. Тому, для запобігання таким випадкам, виробники медичних інструментів, пристроїв і приладів розробляють нові більш безпечні типи одноразових шприців. На Фіг.3 зображено перспективний вигляд іншого відомого одноразового шприца з просторовим розділенням деталей. Цей шприц складається з циліндра 11, який має з'єднувальну трубку 12, виконану зі ступінчастою різницею в діаметрі на передньому кінці циліндра 11, і плунжера 13, який має поршень 14. Ущільнювальне кільце 19 встановлено на внутрішній поверхні з'єднувальної трубки 12 для герметичного прикріплення до голкотримача 15. На задньому кінці зовнішньої поверхні голкотримача 15 виконано фланець 15а. З'єднувальну трубку 12, що має ступінчасту різницю в діаметрі, встановлено на передньому кінці циліндра 11. Зрештою, знімний захисний ковпачок 17 встановлено на зовнішню поверхню з'єднувальної трубки 12 для накривання і захисту голки 16 шприца. Плунжер 13 встановлено в порожнину циліндра 11 для зворотно-поступального руху в циліндрі 11. Поршень 14 виконано на передньому кінці плунжера 13 так, що він рухається в циліндрі 11 у герметичному контакті з внутрішньою поверхнею циліндра 11, таким чином утворюючи тиск або всмоктувальну силу. З'єднувальну частину 13а, сумісну із з'єднувальним виступом голкотримача 15, виконано на передньому кінці плунжера 13. На плунжері 13 поблизу поршня 14 виконано виріз 18, який дозволяє плунжеру 13 легко ламатись. Голкотримач 15 вставлено в циліндр так, що він досягає переднього кінця з'єднувальної трубки 12. Для міцнішого прикріплення до з'єднувальної трубки 12, між голкотримачем 15 і з'єднувальною трубкою 12 потрібна контактна поверхня. Однак, якщо голкотримач 15 прикріплено до з'єднувальної трубки 12 з натягом, голкотримач 15 не буде втягнуто в порожнину циліндра після ін'єкції. Тому, під 5 86766 6 час прикріплення голкотримача 15 до з'єднувальголкотримач 15, що має точку його з'єднання з ної трубки 12 необхідно підтримувати вузький переднім кінцем плунжера 13 як опору, є нахилепроміжок. Через ступінчасту різницю в діаметрі між ним донизу (наприклад, в напрямку сили тяжіння). циліндром 11 і з'єднувальної трубки 12, фланець В такому положенні, лише передній кінець голки 15а входить в контакт із внутрішнім уступом, вико16 торкається внутрішньої поверхні циліндра 11. наним всередині циліндра 11. До того ж, підтримується сталий кут нахилу між Ущільнювальне кільце 19 встановлюють на поверхнею дотику циліндра 11 і голкотримача 15. внутрішню поверхню з'єднувальної трубки 12, таНа Фіг.5D і 5Е зображено, як запобігають вивіким чином запобігаючи виливанню ін'єкційної рідильненню голкотримача з циліндра. ни у вузький проміжок між з'єднувальною трубкою Як видно на Фіг.5D і 5Е, виріз 18 на плунжері 12 і голкотримачем 15. Більш конкретно, ущільню13 досягає кінця циліндра 11. Потім на плунжер 13 вальне кільце 19 підтримує герметичність між неодноразово натискають вниз в напрямку, перпез'єднувальною трубкою 12 і голкотримачем 15. ндикулярному плунжеру 13, таким чином ламаючи На Фіг.4 зображено перспективний вигляд голплунжер 13 по вирізу 18. Після цього, відламану котримача і плунжера, відокремлених від відомого частину плунжера 13 уводять в кінець циліндра 11, одноразового шприца згідно з другим його втіленпаралельно йому. Потім, коли відламану частину ням. плунжера 13 ввели через з'єднану трубку 12, пеПара виступів 15b один навпроти одного викоредній кінець циліндра 11 блокується, таким чином нано на внутрішній поверхні заднього кінця голкоголкотримач 15 утримується всередині циліндра тримача 15. На передньому кінці плунжера 13 11. утворено з'єднувальну частину 13а для з'єднання Однак, вищеописаний відомий одноразовий з виступами 15b, коли плунжер 13 проштовхують шприц має ту ваду, що він потребує застосування до переднього кінця циліндра 11. З'єднувальна ущільнювального кільця. частина 13а і виступи 15b мають похилу поверхню Ущільнювальне кільце є чутливим до навіть для зниження контактного взаємовпливу повернезначного зовнішнього тиску, тому воно легко хонь, коли передній кінець плунжера 13 входить в деформується. Якщо ущільнювальне кільце не голкотримач 15. зберігає свою форму в з'єднувальній трубці, На Фіг.5А-5Е зображено відомий шприц згідно шприц може стати непридатним для застосування. з другим втіленням в осьовому перерізі під час Окрім того, для зменшення недосконалості його застосування. одноразових шприців з ущільнювальними кільцяДля впорскування ін'єкційної рідини пацієнту, її ми, необхідна велика кількість складних допоміжспочатку треба всмоктати в порожнину циліндра. них пристроїв на виробничій лінії, що призводить Однак, оскільки всмоктування ін'єкційної рідини є до зростання ціни виробу. таким самим, як описано з посиланням на Фіг.2А, Зрештою, оскільки дефекти ущільнювального його опис опущено для спрощення. кільця не можна помітити неозброєним оком, під На Фіг.5А зображено лівий бік порожнини цичас користування шприцом, ін'єкційна рідина може ліндра 11, заповненої ін'єкційною рідиною. Впорсвитекти зі шприца під час ін'єкції. кування ін'єкційної рідини пацієнту здійснюють так, Відомий одноразовий шприц [патент США № 6 як описано з посиланням на Фіг.2В, і тому його 488 657], який має циліндр, обидва кінці якого відопис також опущено для спрощення. криті, перехідну трубку, вставлену в один кінець На Фіг.5В і 5С зображено завершення ін'єкції і циліндра, вставну трубку, вставлену в перехідну втягування голкотримача шприца в циліндр. трубку для встановлення герметичного контакту Як видно на Фіг.5В і 5С, після ін'єкції, голкоперехідної трубки з внутрішньою поверхнею цилітримач 15 знаходиться в з'єднувальній трубці 12. ндра, і поршень, вставлений в циліндр. В цьому положенні, фланець 15а, який виконано Відомий одноразовий шприц не забезпечує на задньому кінці і на зовнішній поверхні голкодостатню герметичність. тримача 15, знаходиться в контакті з внутрішнім Метою винаходу є створення одноразового уступом, виконаним в циліндрі 11 через ступінчасшприца, який має зменшений дефект продукту, ту різницю в діаметрах циліндра 11 і з'єднувальної таким чином дозволяючи безпечніше застосування трубки 12. Таким чином, фланець 15а обмежує шприца одноразового використання. подальший рух вперед голкотримача 15. Іншою метою винаходу є створення одноразоТим часом, після завершення впорскування, вого шприца, який не потребує допоміжних виробголку 16 шприца витягують зі шкіри пацієнта. Потім ничих приладів на виробничій лінії для зменшення плунжер 13 витягують в напрямку, протилежному дефекту одноразових шприців, таким чином змепацієнту (тобто, в зворотному напрямку), голконшуючи вартість виробництва. тримач 15 також витягують разом з плунжером 13. Наступною метою винаходу є створення одноЦе відбувається тому, що з'єднувальна частина разового шприца, який дозволяє легко помітити 13а зчеплена виступами 15b з голкотримачем 15. дефект перехідної трубки і вставної трубки, якщо Потім плунжер 13 витягують далі в бік задньовін присутній, неозброєним оком під час збирання го кінця циліндра 11 так, щоб голкотримач 15 був одноразового шприца, таким чином підвищуючи повністю втягнутим в циліндр 11. Голкотримач 15 його надійність під час користування шприцом. утримує з'єднувальна частина 13а плунжера 13. Будь-якої мети винаходу з перелічених може Іншими словами, оскільки зовнішній діаметр флабути досягнуто з допомогою одноразового шпринцю 15а є меншим, ніж внутрішній діаметр циліндца, який має циліндр, обидва кінці якого відкриті, ра 11, голкотримач 15 зависає на передньому кінці перехідну трубку, вставлену в один кінець циліндплунжера 13. Тому, через зміщений центр тяжіння, ра, вставну трубку, вставлену в перехідну трубку 7 86766 8 для встановлення герметичного контакту перехідвнутрішній поверхні з'єднаної трубки, і виступ, який ної трубки з внутрішньою поверхнею циліндра, і відповідає виступу з'єднаної трубки, виконаний на поршень, вставлений в циліндр, і в якому згідно з тримачі голки шприца. винаходом перехідна трубка має частину малого І, переважно, частина підвищеного тиску, яка діаметра та частину великого діаметра, внутрішній вставлена у відвідну трубку для введення рідини, діаметр якої відносно більший за внутрішній діавиконана зміщеною відносно центра на передньометр частини малого діаметра, вставна трубка має му кінці пістона. При цьому, також переважно, часпершу контактну частину, утворену на внутрішній тина підвищеного тиску виконана з еластичного круговій поверхні вставної трубки біля задньої її матеріалу. частини, і яка знаходиться в герметичному контакНа супровідних кресленнях, які додаються для ті з внутрішньою поверхнею частини з великим забезпечення подальшого розуміння винаходу, діаметром перехідної трубки, і вставну частину, зображено втілення винаходу і разом з описом яку вставлено в частину з малим діаметром, а повони слугують для пояснення принципу винаходу. ршень на своєму кінці має виступ з гнучким косяНа кресленнях: ком для введення його в контакт з першою з'єднуНа Фіг.1 зображено перспективний вигляд вівальною частиною. домого одноразового шприца з просторовим розПереважно, перехідна трубка має частину з діленням деталей згідно з першим втіленням; малим діаметром і частину з великим діаметром, На Фіг.2А і 2В зображено поперечні перерізи, яка має внутрішній діаметр відносно великий поріна яких показане застосування шприца одноразовняно з частиною з малим діаметром, і вставна вого шприца згідно з першим втіленням; трубка має першу контактуючу частину, яка знахоНа Фіг.3 зображено перспективний вигляд відиться в герметичному контакті з внутрішньою домого одноразового шприца з просторовим розповерхнею частини з великим діаметром перехідділенням деталей згідно з другим втіленням; ної трубки, і вставну частину, яка вставлена в часНа Фіг.4 зображено перспективний вигляд тину з малим діаметром. Також переважно, шприц тримача голки шприца і плунжера, відкріплених від за винаходом далі має другу контактуючу частину, відомого шприца згідно з другим втіленням; яка виступає, на задньому боці першої контактуюНа Фіг.5А - 5Е зображено поперечні перерізи, чої частини і яка контактує з внутрішньою поверхна яких показано етапи застосування відомого нею циліндра. шприца за другим втіленням; Переважно, друга з'єднувальна частина викоНа Фіг.6 зображено перспективний вигляд однана на частині з малим діаметром перехідної норазового шприца з просторовим розділенням трубки, і другий виступ, який відповідає другій деталей згідно з першим втіленням винаходу; з'єднувальній частині перехідної трубки, виконаний На Фіг.7 зображено перспективний вигляд осна вставній частині вставної трубки. І, переважно, новних частин шприца згідно з першим втіленням другий виступ вставної трубки виконаний лише на винаходу; передньому кінці вставної трубки. Також переважНа Фіг.8 зображено поперечний переріз осноно, другий виступ вставної трубки виконаний нахивних частин шприца згідно з першим втіленням леним в бік переднього кінця вставної трубки. винаходу; Переважно, перша з'єднувальна частина виНа Фіг.9А - 9F зображено поперечні перерізи, конана на внутрішній поверхні і на задньому кінці на яких показано етапи застосування шприца згідвставної трубки, і перший виступ, який відповідає но з першим втіленням винаходу; першій з'єднувальній частині вставної трубки, виНа Фіг.10 зображено перспективний вигляд віконаний на передньому кінці пістона. Також передомого одноразового шприца з просторовим розважно, або перша з'єднувальна частина вставної діленням деталей згідно з другим втіленням; трубки, або перший виступ пістона виконаний в На Фіг.11 зображено перспективний вигляд нахиленому положенні. Переважно, зовнішній діаосновних частин шприца згідно з другим втіленням метр першої контактуючої частині вставної трубки винаходу; і є більшим, ніж внутрішній діаметр частини з велиНа Фіг.12 зображено поперечний переріз оским діаметром перехідної трубки. новних частин шприца згідно з другим втіленням Також, переважно, виступ виконаний на зовнівинаходу. шній поверхні перехідної трубки, і заглиблення, Шприц одноразового використання за першим яке відповідає виступу перехідної трубки, виконане втіленням винаходу буде описано детально з пона внутрішній поверхні циліндра. Переважно, або силанням на Фіг.6-8 та Фіг.9A-9F. перехідна трубка, або вставна трубка виконана з Шприц одноразового використання за винахоеластичного матеріалу. На додаток, також передом буде коротко описаний далі. важно, виступаюча частина виконана на зовнішній Перехідна трубка 105 вставлена в один кінець поверхні перехідної трубки, і вставне заглиблення, циліндра 101 з відкритими обома кінцями. І, вставяке відповідає виступаючій частині перехідної труна трубка 107 вставлена в перехідну трубку 105, бки виконане на внутрішній поверхні циліндра. так щоб бути в герметичному контакті із внутріІ, переважно, відвідна трубка для введення рішньою поверхнею циліндра 101. Плунжер з пістодини виступає на передньому кінці перехідної труном 104 для витискування рідини для введення бки. При цьому, переважно, тримач голки шприца також вставлений в циліндр 101. з'єднаний із відвідною трубкою для введення рідиОпис кожної складової частини шприца однони. разового використання за винаходом наведений Також, переважно, з'єднана трубка виконана далі. на передньому кінці циліндра, виступ виконаний на 9 86766 10 Перехідна трубка має частину 105f з малим трубку 105. Шприц також має плунжер 103 з пістодіаметром і частину 105g з великим діаметром, ном 104 і частиною підвищеного тиску, виконаною яка має внутрішній діаметр відносно великий поріна ньому, і тримач 109 голки шприца, з'єднаний зі вняно з частиною з малим діаметром. Також, з'єднаною трубкою 102. вставна трубка має першу контактуючу частину Циліндр 101 має два кінці, з'єднані між собою, і 107g, яка знаходиться в герметичному контакті з які утворюють порожній простір всередині нього. внутрішньою поверхнею частини з великим діамеЗ'єднана трубка 102, яка має ступінчасту різницю в тром перехідної трубки, і вставну частину 107f, яка діаметрі, встановлена на передньому кінці циліндвставлена в частину з малим діаметром. Крім того ра 101. І, спіральний виступ 102а виконаний крайпереважно, друга контактуюча частина 107h виній частині внутрішньої поверхні з'єднаної трубки ступає на задньому боці першої контактуючої час102. тини і яка контактує з внутрішньою поверхнею циПерехідна трубка 105 вставлена у внутрішню ліндра. частину переднього кінця циліндра 101. Декілька Переважно, друга з'єднувальна частина 105а закріплювальних виступів 105b виконані на зовнівиконана на частині з малим діаметром перехідної шній поверхні перехідної трубки 105 вздовж поветрубки, і другий виступ 107b, який відповідає друрхні на відстані один від одного. Потім, відвідна гій з'єднувальній частині перехідної трубки, викотрубка 106 для введення рідини, яка має діаметр наний на вставній частині вставної трубки. І, переменший, ніж діаметр перехідної трубки 105, виковажно, другий виступ вставної трубки виконаний нана на центральній частині переднього кінця пелише на передньому кінці вставної трубки. Більше рехідної трубки 105. того переважно, другий виступ вставної трубки Вставна трубка 107 вставлена у відповідному виконаний нахиленим в бік переднього кінця встамісці всередині перехідної трубки 105, так щоб вної трубки. Переважно, зовнішній діаметр першої створювати тиск на перехідну трубку 105 в напряконтактуючої частини вставної трубки є більшим, мку циліндра 101, таким чином підтримуючи герніж внутрішній діаметр частини з великим діаметметичні умови між перехідною трубкою 105 і циліром перехідної трубки, і або перехідна трубка, або ндром 101. Другий виступ 107Ь виконаний на вставна трубка виконана з еластичного матеріалу. передньому кінці зовнішньої поверхні вставної Переважно, перша з'єднувальна частина 107а трубки 107.Також, перша конічна нахилена повервиконана на внутрішній поверхні і на задньому хня 107с, яка має зовнішній діаметр, що зменшукінці вставної трубки, і перший виступ 112а, який ється від заднього кінця до переднього кінця, вивідповідає першій з'єднувальній частині вставної конана на передньому кінці вставної трубки 107. трубки, виконаний на передньому кінці пістона. Більше того, друга конічна нахилена поверхня Також переважно, або перша з'єднувальна части107d, яка має зовнішній діаметр, що зменшується на вставної трубки, або перший виступ пістона від заднього кінця до переднього кінця, виконана виконаний в нахиленому положенні. на зовнішній поверхні заднього кінця вставної труТакож, переважно, виступ 105b виконаний на бки 107. зовнішній поверхні перехідної трубки, і заглибленА частина 112 підвищеного тиску виконана на ня 101а, яке відповідає виступу перехідної трубки, передньому кінці плунжера 103. Частина підвищевиконане на внутрішній поверхні циліндра. Крім ного тиску вставлена у відвідну трубку 106 для того, переважно, виступаюча частина 105с виковведення рідини, виконаній на перехідній трубці нана на зовнішній поверхні перехідної трубки, і 105. І, перший виступ 112а виконаній на задньому вставне заглиблення 101b, яке відповідає вистукінці частини 112 підвищеного тиску. Поршень 104 паючій частині перехідної трубки виконане на внувиконаний на передньому кінці плунжера 103, так трішній поверхні циліндра. щоб переміщуватись вздовж циліндра 101 в герІ, переважно, відвідна трубка 106 для введенметичному контакті з внутрішньою поверхнею циня рідини виступає на передньому кінці перехідної ліндра 101, таким чином забезпечуючи тиск або трубки, і тримач 109 голки шприца з'єднаний із всмоктувальну силу. Крім того, виріз 11 виконаний відвідною трубкою для введення рідини. Також, на плунжері 103 біля пістона 104, таким чином переважно, з'єднана трубка 102 виконана на педаючи змогу плунжеру 103 легко ламатись. редньому кінці циліндра, виступ 102а виконаний на Голка 108 шприца прикріплена до переднього внутрішній поверхні з'єднаної трубки, і виступ кінці тримача 109 голки шприца, і загальний виступ 109а, який відповідає виступу з'єднаної трубки, 109а виконаний на зовнішній поверхні заднього виконаний на тримачі голки шприца. кінця тримача 109 голки шприца. Захисний ковпаОстаннє, переважно, частина 112 підвищеного чок 110 з'ємно прикріплений до тримача 109 голки тиску, яка вставлена у відвідну трубку для введеншприца для накривання і захисту голки 108 шприня рідини, виконана зміщеною відносно центра на ца. передньому кінці пістона, і частина підвищеного На Фіг.7 докладно зображена внутрішня структиску виконана з еластичного матеріалу. тура перехідної трубки і вставної трубки шприца На Фіг.6 зображений покомпонентний вигляд одноразового використання за першим втіленням шприца одноразового використання за першим винаходу. втіленням винаходу. Посилаючись на Фіг.7, перша з'єднувальна чаПосилаючись на Фіг.6, шприц за винаходом стина 107а виконана вздовж внутрішньої поверхні складається з циліндра 101, який має з'єднану вставної трубки 107. Перша з'єднувальна частина трубку 102, виконану на ньому, перехідної трубки 107а з'єднана з першим виступом 112а, виконаним 105, яка вставлена всередину циліндра 101, і на частині 112 підвищеного тиску. Іншими словавставної трубки 107, яка вставлена в перехідну ми, частина 112 підвищеного тиску, виконана на 11 86766 12 плунжері, витягується назад, вставна трубка 107 ній діаметр, що зменшується від заднього кінця до також витягується назад відповідно. Також, нахипереднього кінця, виконана на передньому кінці лена поверхня 107е виконана на задньому кінці вставної трубки 107, і також тому, що вставна трувставної трубки 107. Нахилена поверхня 107е є бка 107 виконана з еластичного матеріалу. такою самою, як і поверхня на передньому кінці Коли вставна трубка 107 повністю вставлена в пістона 104, таким чином дозволяючи рідині для перехідну трубку 105, вставна трубка 107 створює введення повністю ввестись і витекти. Друга з'єдтиск на задню частину перехідної трубки 105 в нувальна частина 105а виконана вздовж внутрінапрямку циліндра 101. Тому, можуть підтримувашньої поверхні перехідної трубки 105. Друга з'єдтись герметичні умови між перехідною трубкою нувальна частина 105а з'єднана з другим 105 і циліндром 101. В цій точці, виступаюча часвиступом 107b, виконаним на вставній трубці 107. тина 105с у формі півкола, виконана вздовж повеІншими словами, коли вставна трубка 107 перемірхні заднього кінця перехідної трубки 105, прикріпщується назад, перехідна трубка 105 також перелюється до вставного заглиблення 101b у формі міщується назад відповідно. півкола, виконаного на внутрішній поверхні цилінПроцес збирання шприца одноразового викодра 101. Відповідно, виступаюча частина 105с ристання за першим втіленням винаходу буде слугує герметиком, який покращує герметичні умоописаний детально з посиланням на Фіг.6-8. ви між перехідною трубкою 105 і циліндром 101, Посилаючись на Фіг.6-8, відвідна трубка 106 таким чином запобігаючи витікання рідини для для введення рідини, виконана на перехідній трувведення між перехідною трубкою 105 і циліндром бці 105, повернута в сторону заднього кінця цилін101 за будь-яких можливих обставин. дра 101. І, перехідна трубка 105 переміщується Як описано вище, перехідна трубка 105 вставвперед, перехідна трубка 105 вставляється і приляється в порожній простір циліндра 101, і вставна кріплюється всередині порожнього простору цилітрубка 107 вставляється і прикріплюється до пендра 101. В цьому разі, декілька закріплювальних рехідної трубки 105. Потім, пістон 104 вводиться в виступів 105b, які виконані на зовнішній поверхні порожній простір циліндра 101. І, плунжер 103, перехідної трубки 105 вздовж поверхні на відстані який має виріз 111 на ньому, вставляється в циодин від одного, вставляються і закріплюються в ліндр 101. Після цього, тримач 109 голки шприца декількох закріплювальних заглибленнях 101а, вставляється і прикріплюється до трубки 106 для виконаних на внутрішній поверхні циліндра 101. введення рідини для введення, який потім прикріПотім, вставна трубка 107 вставляється в поплюється до з'єднаної трубки 102, виконаному на рожній простір циліндра 101 з його заднього кінця, циліндрі. і вставна трубка 107 потім штовхається і переміПри вставлянні тримача 109 голки шприца в щується вперед. В певній точці, вставна трубка трубку 106 для введення рідини для введення, 107 вставляється і прикріплюється до внутрішньої виконану на перехід ній трубці 105, тримач 109 поверхні перехідної трубки 105. Другий виступ голки шприца може бути вставлений безпосеред107Ь на зовнішній поверхні вставної трубки 107 ньо в трубку 106 для введення рідини для введенз'єднується з другою з'єднувальною частиною ня. Трубку 106 для введення рідини для введення 105авиконаною на внутрішній поверхні перехідної прикріплюється до перехідної трубки 105 з натятрубки 105, таким чином приводячи до першої пегом. Тому, при введенні рідини для введення, рірешкоди. Воно відбувається тому, що в цій точці дина для введення не протікає між трубкою 106 з'єднання, зовнішній діаметр вставної трубки 107 є для введення рідини для введення і тримачем 109 більшим, ніж внутрішній діаметр перехідної трубки голки шприца. Крім того, овальний виступ 109а 105. Після цього, коли вставна трубка 107 штовхавиконаний на зовнішній поверхні заднього кінця ється далі в напрямку переднього кінця циліндра тримача 109 голки шприца. Переважно, овальний 101, другий виступ 107b долає силу перешкоди виступ 109а з'єднаний зі спіральним виступом другої з'єднувальної частини 105а. Це відбуваєть102а, виконаним у формі спіралі на внутрішній ся тому, що перша конічна нахилена поверхня поверхні з'єднаної трубки 102, яка виконана на 107с, яка має зовнішній діаметр, що зменшується передньому кінці циліндра і має ступінчасту різнивід заднього кінця до переднього кінця, виконана цю в діаметрі. на передньому кінці вставної трубки 107, і також Етап процесу прикріплення тримача 109 голки тому, що вставна трубка 107 виконана з еластичшприца з голкою 108 шприца, прикріпленою до ного матеріалу. нього, до трубки 106 для введення рідини для Тим часом, коли вставна трубка 107 штовхавведення перехідної трубки 105 може також бути ється навіть далі в напрямку переднього кінця цивиконаний під час першого етапу збирання шприца ліндра 101, виникає друга перешкода між зовнішодноразового використання за винаходом. Однак, ньою поверхнею заднього кінця вставної трубки так як етап збирання не обмежується лише одним 107 і внутрішньою поверхнею заднього кінця переспособом, винахід є переважним в тому, що вищехідної трубки 105. Іншими словами, вставна трубка описаний етап процесу може бути альтернативно 107 і перехідна трубка 105 з'єднуються насадженвиконаний під час етапу процесу перед фактичним ням з натягом. Це відбувається тому, що зовнішній застосуванням шприца одноразового використандіаметр вставної трубки 107 є відносно великий ня. Останнє, захисний ковпачок 110 прикріплюють порівняно з внутрішнім діаметром заднього кінця до тримача 109 голки шприца, таким чином захиперехідної трубки 105. Вставна трубка 107 прощаючи голку 108 шприца від зовнішнього контакту. штовхується далі до повного вставлення в перехіНа Фіг.9А - 9F зображені поперечні перерізи, дну трубку 105. Це відбувається тому, що друга на яких показані етапи застосування шприца одконічна нахилена поверхня 107d, яка має зовніш 13 86766 14 норазового використання за першим втіленням бці трохи рухатись до краю внутрішньої поверхні винаходу. перехідної трубки 105. Іншими словами, рух доДля введення рідини для введення в пацієнта, зволяється всередині проміжку, виконаному між порожній простір циліндра необхідно спочатку завнутрішньою поверхнею перехідної трубки і зовніповнити рідиною для введення. Однак, цей етап шньою поверхнею вставної трубки. Тому, тиск, процесу є таким самим, як описано за відомою який створюється вставною трубкою 107 від перетехнологією, і тому буде опущений для спрощенхідної трубки 105 в напрямку циліндра 101, посланя. На Фіг.9А зображений циліндр, заповнений блюється, і так, від герметичного контакту між перідиною для введення, показаний як ліва частина рехідною трубкою 105 і циліндром 101 також пістона 104, прикріпленого до плунжера 103. звільняються. Однак, якщо немає проміжку між Етап процесу введення рідини для введення в поверхнею перехідної трубки 105 і зовнішньою пацієнта також є таким самим, як описано за відоповерхнею вставної трубки 107, від герметичних мою технологією, і тому буде також опущений для умов між перехідною трубкою 105 і циліндром 101 спрощення. Однак, у винаході, під час процесу не може бути легко звільнитись. Це відбувається введення, завдяки вставній трубці 107, герметичні тому, що тертя прикладається до всієї контактуюумови підтримуються між циліндром 101 і перехідчої поверхні між циліндром 101 і перехідною трубною трубкою 105, яка прикріплена на передньому кою 105, коли плунжер 103 витягується назад. Одкінці циліндра 101. Відповідно, рідина для введеннак, як тільки утворюється проміжок між ня, яка витікає з циліндра 101, протікає через труперехідною трубкою 105 і вставною трубкою 107, у бку 106 для введення рідини для введення, виковинаході, сила, достатня для подолання тертя між нану на перехідній трубці 105, для виведення її зі перехідною трубкою 105 і вставною трубкою 107, є шприца. необхідною для звільнення від герметичних умов. На Фіг.8 і 9В зображене завершення введення Більш специфічно, перехідна трубка 105 і вставна рідини для введення в пацієнта. трубка 107 мають відносно малу контактуючу поПосилаючись на Фіг. 8 і 9В, нахилена вистуверхню. Тому, не зважаючи на те, що два члени паюча частина 104а пістона 104 точно вміщується з'єднані між собою з натягом, від герметичних в нахилену заглиблену частину 107е вставної труумов між циліндром 101 і перехідною трубкою 105 бки 107. Іншими словами, під час процесу введенможна легко звільнитись. ня, коли створюється тиск на внутрішню поверхню Тим часом, з'єднувальна частина може бути циліндра 101, рідина для введення всередині 101 виконана вздовж внутрішньої поверхні трубки 106 природно стікає до центра вздовж нахиленої задля введення рідини для введення, яка контактує глибленої частини 107е вставної трубки 107. Поз краєм частини 112 підвищеного тиску, і виступ тім, рідина для введення легко протікає через може бути виконаний на краю частини 112 підвивставну трубку 107 для витискування з циліндра щеного тиску ближче до її переднього кінця порів101 без ніяких залишків. няно зі з'єднувальною частиною. Тому, в подальТим часом, частина 112 підвищеного тиску, шому процесі, плунжер 103 витягується назад і, виконана на середній частині на передньому краю переміщуючись назад разом з частиною 112 підплунжера 103, вставляється і прикріплюється до вищеного тиску, виступ з'єднується зі з'єднувальвнутрішньої поверхні трубки 106 для введення ною частиною, таким чином прикладаючи перемірідини для введення перехідної трубки 105 через щу вальну силу до трубки 106 для введення внутрішню поверхню вставної трубки 107. Потім, рідини для введення в напрямку заднього кінця край нахиленої горизонтальної центральної точки шприца. частини 112 підвищеного тиску натискає на спеНа Фіг.9D зображений етап процесу втягуванцифічну частину трубки 106 для введення рідини ня тримача голки шприца всередину циліндра. для введення. Іншими словами, частина 112 підПосилаючись на Фіг.9D, після звільнення від вищеного тиску створює ексцентричний тиск на герметичних умов між циліндром 101 і перехідною специфічну точку контакту трубки 106 для введентрубкою 105, тертя між циліндром і перехідною ня рідини для введення. трубкою значно зменшується. Тому, коли плунжер На Фіг.9С зображений етап процесу звільнен103 витягують назад, тримач 109 голки шприца ня від герметичних умов між циліндром і перехідможе бути легко втягнутий в циліндр 101. Більш ною трубкою. детальний опис процесу наведений далі. Як тільки Посилаючись на Фіг.9С, коли введення завервставна трубка 107 переміщується назад, другий шене, користувач тягне циліндр 101 в напрямку, виступ 107b, виконаний на зовнішній поверхні протилежному до пацієнта, щоб вийняти голку 108 вставної трубки 107 з'єднується з другою з'єднушприца зі шкіри пацієнта. І, тому що плунжер 103 вальною частиною 105а, виконаною на внутрішній витягується назад в напрямку заднього кінця циліповерхні перехідної трубки 105. Відповідно, вставндра 101, частина 112 підвищеного тиску, виконана трубка 107 тягне перехідну трубку 105 при пена на плунжері 103, також витягується назад. Переміщенні в напрямку заднього кінця циліндра 101. рший виступ 112а, виконаний на зовнішній В цьому разі, після того, як тримач 109 голки поверхні частини 112 підвищеного тиску, з'єднушприца прикріплюється до трубки 106 для ввеється з першою з'єднувальною частиною 107а, дення рідини для введення, виконаної в перехід виконаною вздовж внутрішньої поверхні вставної ній трубці 105, тримач 109 голки шприца також трубки 107. Відповідно, переміщу вальна сила, втягується в порожній простір циліндра 101. Іншиприкладена до заднього кінця плунжера 103 переми словами, голка 108 шприца втягується в породається до вставної трубки 107 через перший вижній простір циліндра 101 будучи прикріпленою до ступ 112а, таким чином дозволяючи вставній трутримача 109 голки шприца. 15 86766 16 Тим часом, коли тримач 109 голки шприца втяпективний вигляд основних частин шприца одногується в порожній простір циліндра 101, задній разового використання за другим втіленням винакінець перехідної трубки 105 знаходиться на відходу. І, на Фіг.12 зображений поперечний переріз стані від краю циліндра 101. І, перехідна трубка основних частин шприца одноразового викорис105 і тримач 109 голки шприца, вставлений в його тання за другим втіленням винаходу. до трубку 106 для введення рідини для введення, Посилаючись на Фіг.10, шприц одноразового повисають на зовнішньому краю вставної трубки використання за другим втіленням винаходу скла107, вставленої в перехідну трубку 105. В цьому дається з циліндра 101 з відкритими обома кінцяположенні, через ексцентричний центр гравітації, ми, перехідної трубки 105, вставленої всередину передній край перехідної трубки 105, з'єднаної з циліндра і вставної трубки 107, вставленої всеретримачем 109 голки шприца, нахиляється вниз дину перехідної трубки 105. Шприц одноразового (наприклад, в напрямку сили тяжіння). використання також має пістон 104, плунжер 103, Крім того, завдяки частині 112 підвищеного тиякий має частину 112 підвищеного тиску, виконану ску, виконаній на краю плунжера 103, створюється на його кінці, і тримач 109 голки шприца, прикріптиск на перехідну трубку 105, з'єднану з тримачем лений до з'єднаної трубки 102. 109 голки шприца в напрямку сили тяжіння. Як На відміну від першого втілення винаходу, в описано вище, коли процес введення завершений, шприці одноразового використання за другим втікрай частини 112 підвищеного тиску, який має наленням винаходу, з'єднана трубка 102 із тримачем хилену горизонтальну центральну точку, тисне на 109 голки шприца, прикріпленим до неї, не виконуспецифічну контактуючу точку трубки 106 для ввеється на циліндрі 101, але виконується безпосередення рідини для введення. Після цього, оскільки дньо на перехідній трубці 105. Іншими словами, частина 112 підвищеного тиску виконана з еластилише структури циліндра 101 і перехідної трубки чного матеріалу, коли плунжер 103 витягується 105 відрізняються порівняно з першим втіленням назад, відновна сила прикладається в напрямку винаходу. Тому, етапи процесу застосування сили тяжіння, таким чином натискуючи на з'єднане шприца одноразового використання і етапи процетіло. В цій точці, сила прикладається, як тільки су збирання є такими самими, як описано в перперший виступ 112а, виконаний на зовнішній пошому втіленні, і описи другого втілення, тому, буверхні частини 112 підвищеного тиску, з'єднується дуть опущені для спрощення. з першою з'єднувальною частиною 107а. Сила, Очевидним для спеціалістів в області буде те, прикладена до першого виступу 112а, також перещо можливі різні модифікації і зміни у винаході без дається до частини 112 підвищеного тиску, таким виходу за межі винаходу. Тому, мається на увазі, чином, натискуючи на з'єднане тіло вниз (наприщо винахід покриває модифікації і зміни у винахоклад, в напрямку сили тяжіння). Тому, перехідна ді, з умовою, що вони входять в межі пунктів фортрубка 105, з'єднана з тримачем 109 голки шприца мули винаходу і їх еквівалентів. нахиляється вниз, як тільки з'єднане тіло повисає Винахід пропонує шприц, який має перехідну на зовнішньому краю вставної трубки 107. Більш трубку і вставну трубку, які не легко деформуютьспецифічно, лише передній кінець голки 108 ся при прикладанні до них зовнішнього тиску. Ташприца, прикріпленої до тримача 109 голки шприкож, перехідна трубка і вставна трубка точно розца, контактує із внутрішньою поверхнею циліндра ташовані всередині циліндра шприца, так щоб 101. Тому, підтримується постійний кут нахилу між забезпечувати стабільність конструкції, таким чиконтактуючою поверхнею циліндра 101 і голкою ном зменшуючи дефективність продукту. 108 шприца, прикріпленою до тримача 109 голки Також, допоміжні прилади для виробництва не шприца. є необхідними на лінії виробництва для зменшенНа Фіг.9Е і 9F зображені етапи процесу запобіня дефективності в шприцах одноразового викогання голки шприца від видалення з циліндра. Одристання, таким чином зменшуючи виробничі винак, етапи процесу є такими самими, як і для відотрати. мого шприца одноразового використання, і опис Останнє, якщо такі існують, дефективність пеетапів, тому буде опущений для спрощення. рехідної трубки і вставної трубки можна легко поШприц одноразового використання за другим мітити неозброєним оком при процесі збирання втіленням винаходу буде детально описаний з шприца одноразового використання. І тому, непопосиланням на Фіг.10-12. шкоджена конструкція запобігає від витікання ріНа Фіг.10 зображений покомпонентний вигляд дини для введення зі шприца одноразового викошприца одноразового використання за другим ристання, таким чином підвищуючи надійність втіленням винаходу. На Фіг.11 зображений перспродукту. 17 86766 18 19 86766 20 21 86766 22 23 Комп’ютерна верстка А. Крижанівський 86766 Підписне 24 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisposable syringe
Автори англійськоюBaik Woo In
Назва патенту російськоюОдноразовый шприц
Автори російськоюБайк Ву Ин
