Одноразовий шприц

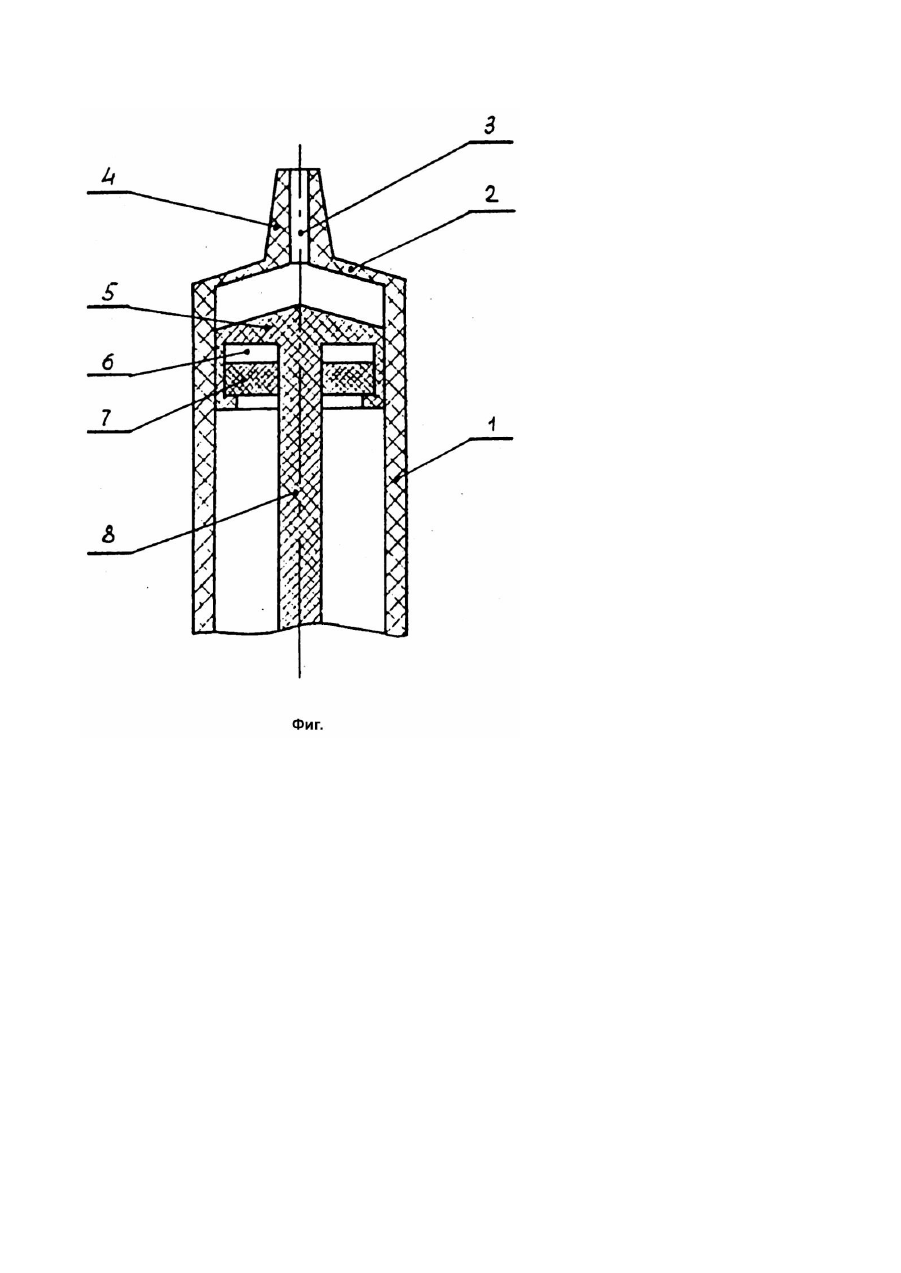

Изобретение относится к области медицинской техники и предназначено для инъекций растворов в ткани человека или животных. Из существующего уровня те хники наиболее близким по совокупности признаков является одноразовый шприц, содержащий трубчатый корпус из полимерного материала, один конец которого содержит перегородку с отверстием в центре, сообщающим штуцер с иглой с внутренним объемом корпуса, и поршень из полимерного материала с конической головкой, повторяющий форму перегородки, а противоположное ему основание связано со штоком. Боковая поверхность поршня содержит кольцеобразные уплотнительные элементы из эластичного материала [1]. Заявляемое изобретение совпадает с известным одноразовым шприцем по следующей совокупности признаков: содержит трубчатый корпус из полимерного материала, один конец которого снабжен перегородкой с отверстием, связывающим внутренний объем корпуса со штуцером для иглы и поршень из полимерного материала С кольцеобразным уплотнительным элементом, при этом его основание со стороны перегородки повторяет форму ее поверхности, а противоположное основание связано со штоком. Однако известный одноразовый шприц не обеспечивает достижение технического результата заявляемого изобретения, что обусловлено его конструкцией, а именно расположением уплотнительных элементов на боковой поверхности поршня, что приводит к увеличению усилий, прикладываемых к поршню для его перемещения, которые возрастают с увеличением срока хранения шприца, что обусловлено, с одной стороны, снижением упруги х свойств корпуса шприца, с другой стороны увеличением трения в паре полимер- резина, которая используется в качестве материала уплотнительных элементов, а также сильным влиянием усадки деталей шприца, изготавливаемых методом литья под давлением на величину зазора между корпусом и поршнем из-за жесткого допуска на сопрягаемые размеры, обусловленного конструкцией. Задача, на решение которой направлено изобретение, состоит в создании такого одноразового шприца, в котором, благодаря новому расположению элементов его конструкции, снизилось бы трение пары поршень - корпус и устранилось бы влияние сроки хранения и усадки деталей шприца, изготавливаемых методом литья под давлением, на величину этого трения, что позволило бы снизить усилие на перемещение поршня и повысить удобство его использования. Поставленная задача решается в одноразовом шприце, содержащем трубчатый корпус из полимерного материала, один конец которого снабжен перегородкой с отверстием, связывающим внутренний объем корпуса со штуцером для иглы, и поршень из полимерного материала с кольцеобразным уплотнительным элементом, при этом его основание со стороны перегородки повторяет форму ее поверхности, а противоположное основание связано со штоком тем, что, согласно предмета изобретения, основание поршня со стороны штока содержит цилиндрическую полость, а уплотнительный элемент выполнен упругим и расположен в полости, при этом наружный диаметр уплотнительного элемента выполнен большим, чем диаметр полости. Указанная совокупность существенных признаков обеспечивает снижение трения пары поршень-корпус и устранение влияния сроков хранения шприца на эластичность стенок его корпуса, а также влияния усадки деталей шприца о процессе его изготовления, следующим образом. Расположение уплотнительного элемента, который выполнен упругим, например, из резины в форме кольца или витков цилиндрической пружины, в полости основания поршня, диаметр которой меньше диаметра уплотнительного элемента, приводит к образованию кольцеобразного выступа на боковой поверхности поршня, плотно прижимающего поршень к поверхности корпуса шприца. Однако при этом сопротивление трения полимер-полимер меньше, чем пары полимер-резина. Кроме того, такая конструкция позволяет использовать другие принципы стерилизации, а частности, радиационную вместо газовой, использование которой приводит к снижению производственных затрат. На чертеже (фиг.) приведен предложенный шприц. Предложенный одноразовый шприц содержит корпус 1, выполненный в виде трубки, один конец которой содержит перегородку 2 с отверстием 3, связывающим штуцер 4 для иглы с вн утренним объемом корпуса 1, внутри которого расположен поршень 5, основание которого со стороны перегородки повторяет ее форму, а противоположное ей основание содержит полость 6, о которой расположен уплогнительныйэлемент7, выполненный из резины в форме кольца или витков цилиндрической пружины, причем его наружный диаметр больше диаметра полости 6. Поршень 5 со стороны полости 6 закреплен на штоке 8, проходящем через отверстие в уплотнительном элементе 7. Предложенный одноразовый шприц работает следующим образом. Для заполнения жидкостью внутреннего объема корпуса 1, нажатием на шток 8 перемещают поршень 5 до соприкосновения его основания с поверхностью перегородки 2. Затем иглу (на чертеже не показана), установленную на штуцере 4, сообщающемся через отверстие 3, опускают в жидкость и перемещают поршень 5 в обратном направлении. При движении поршня от перегородки 2 вследствие разряжения происходит поступление жидкости во внутренний объем корпуса 1. Герметизация поршня 5 относительно стенок внутренней поверхности корпуса 1 обеспечивается за счет кольцевого расширения основания поршня 5, образующегося воздействием на его боковую поверхность изнутри уплотнительного элемента 7, расположенного в полости 6, обеспечивая тем самым при движении поршня трение полимера по полимеру.
