Спосіб здійснення термоядерного синтезу

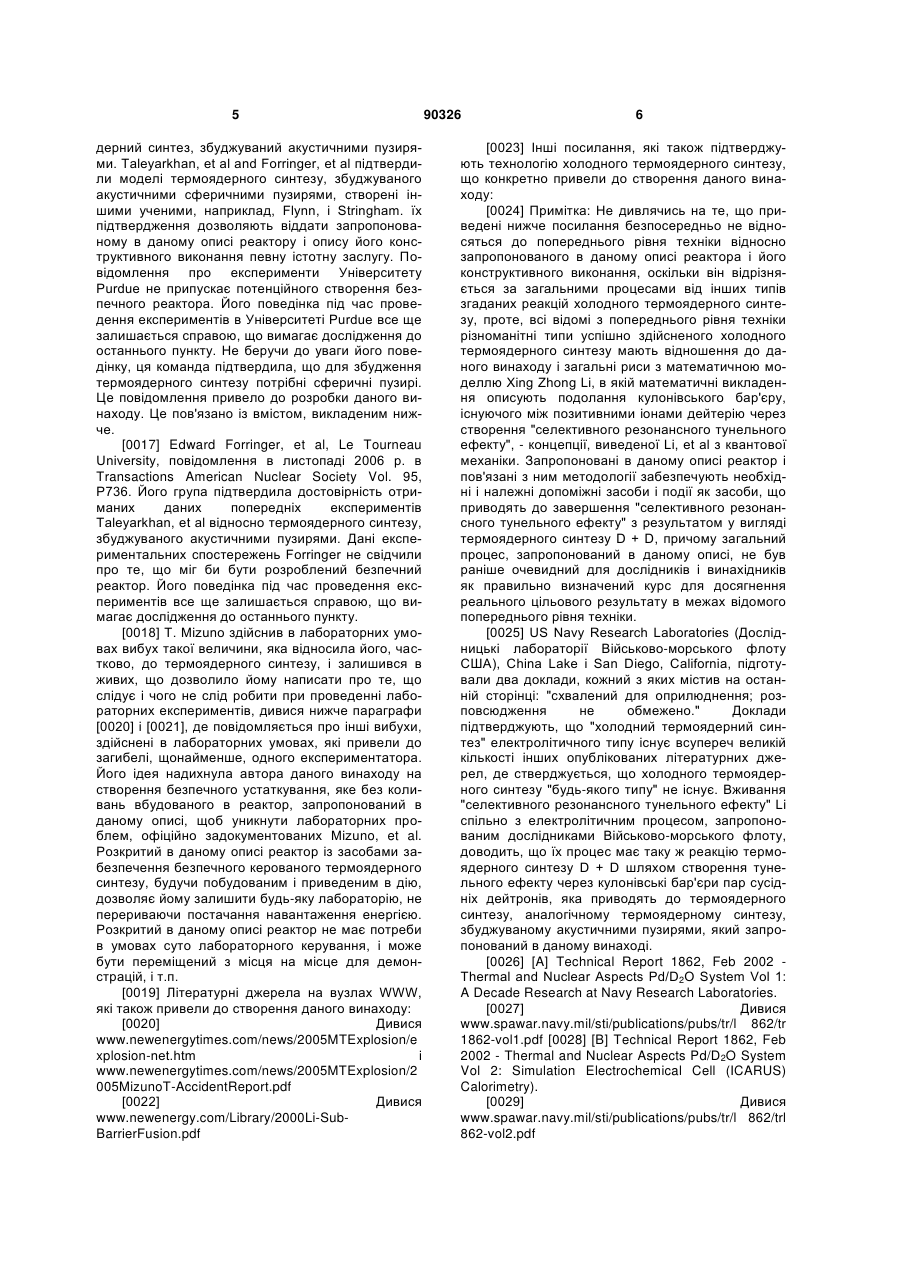

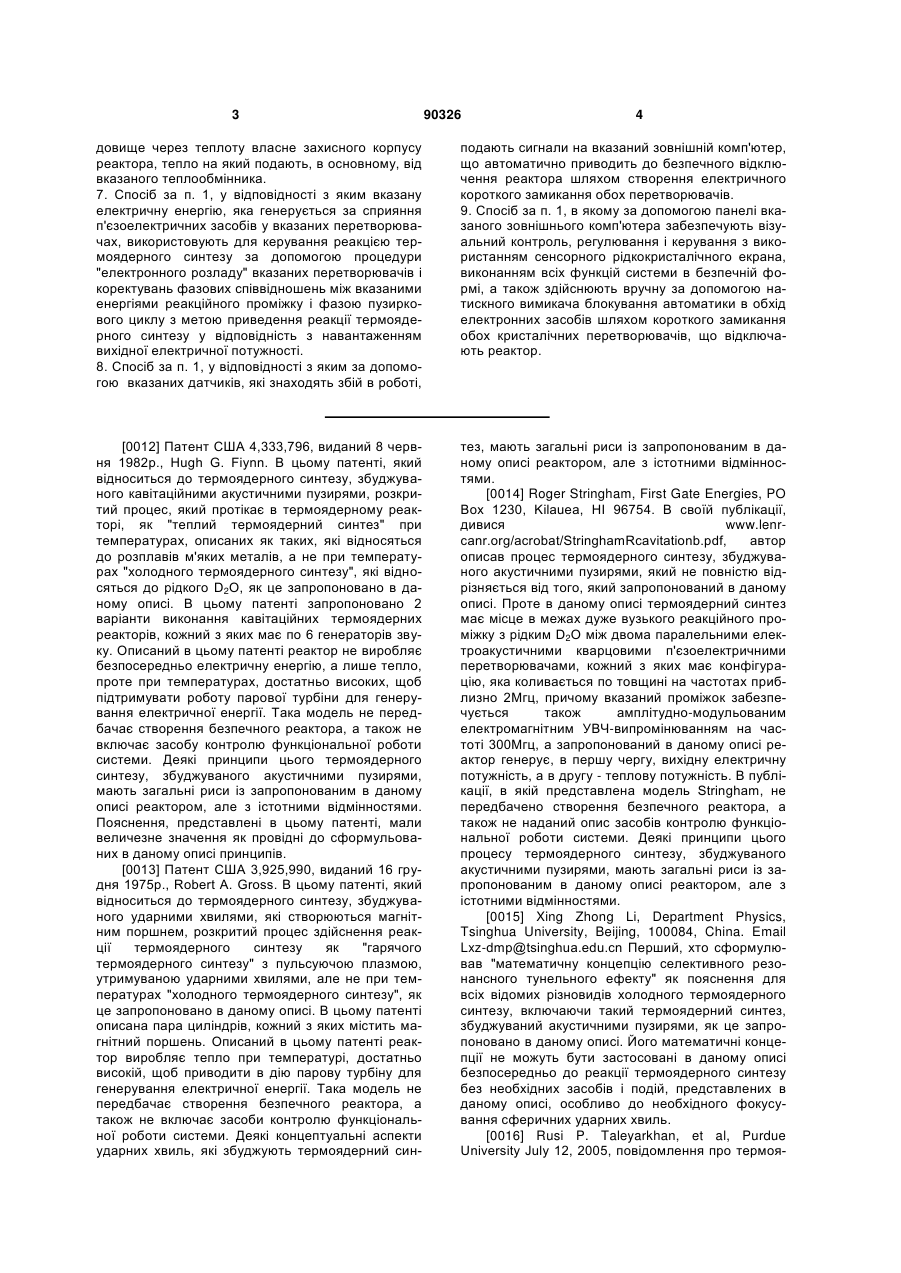

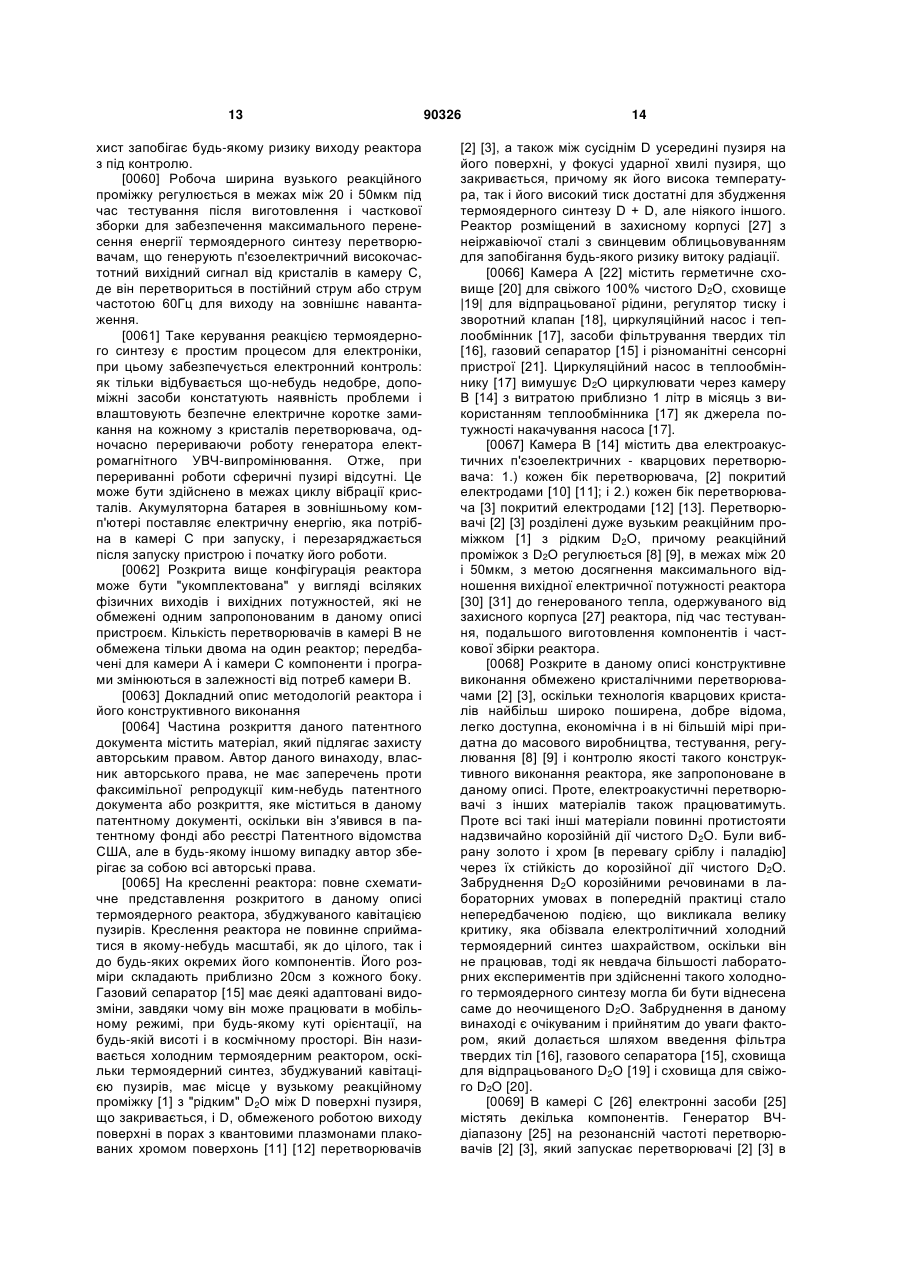

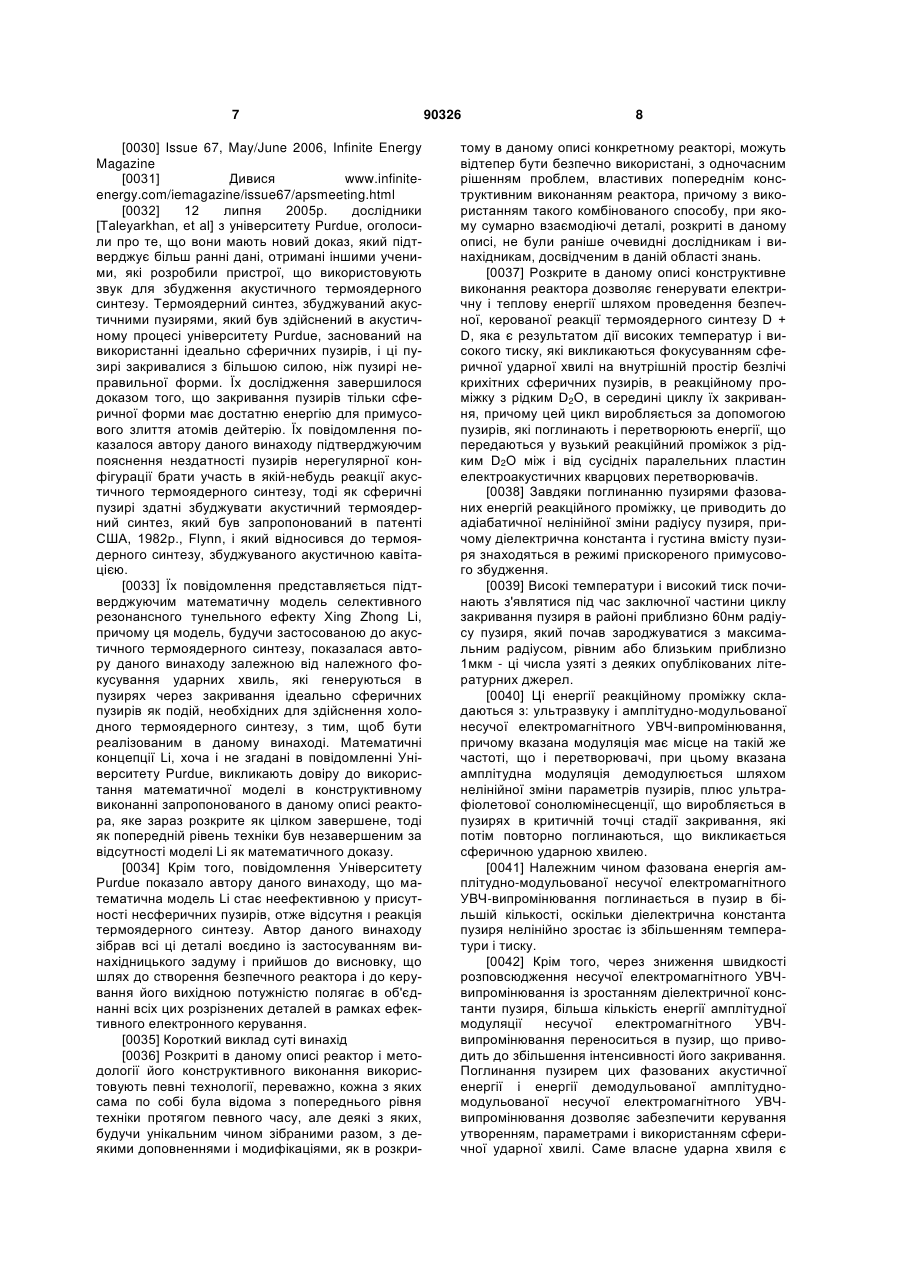

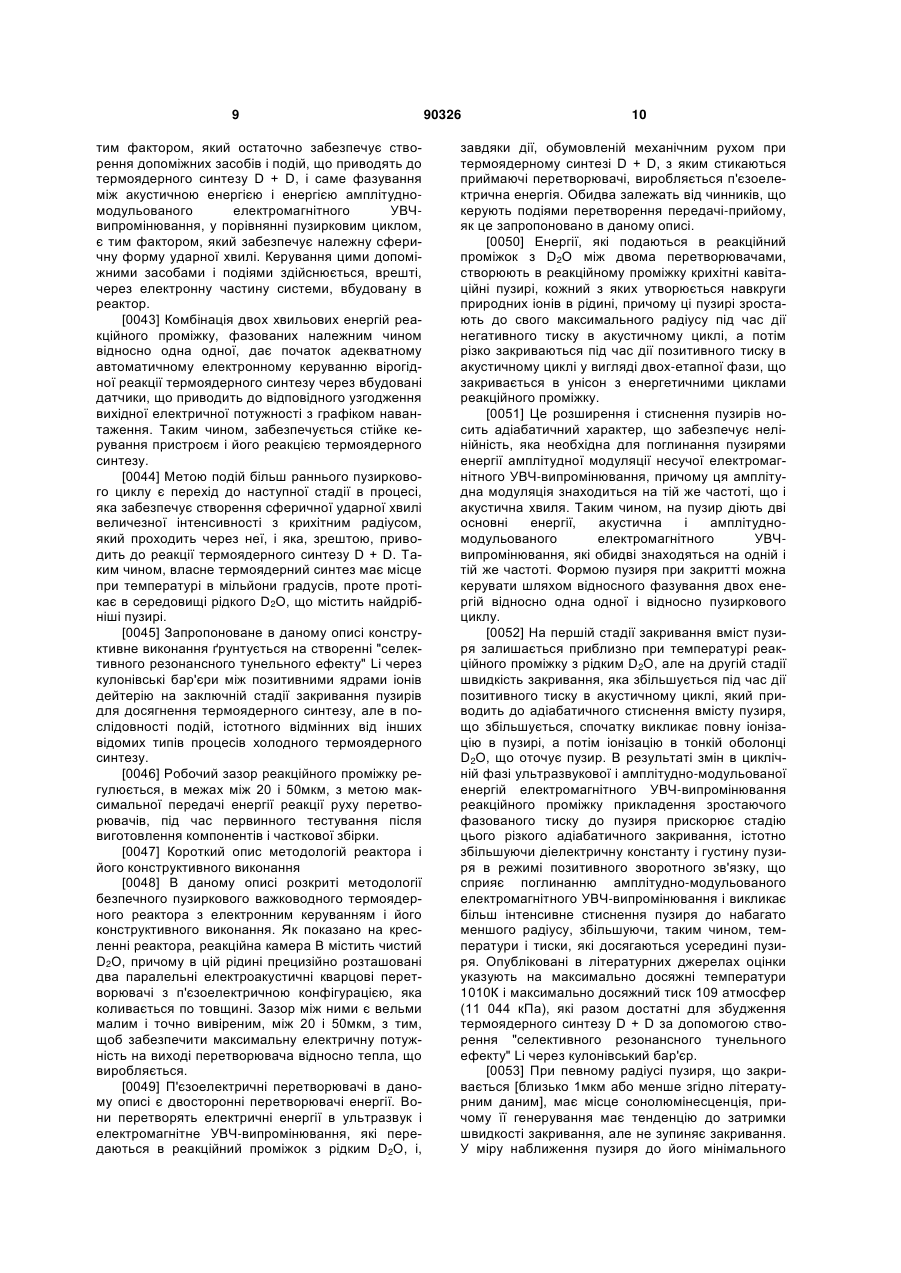

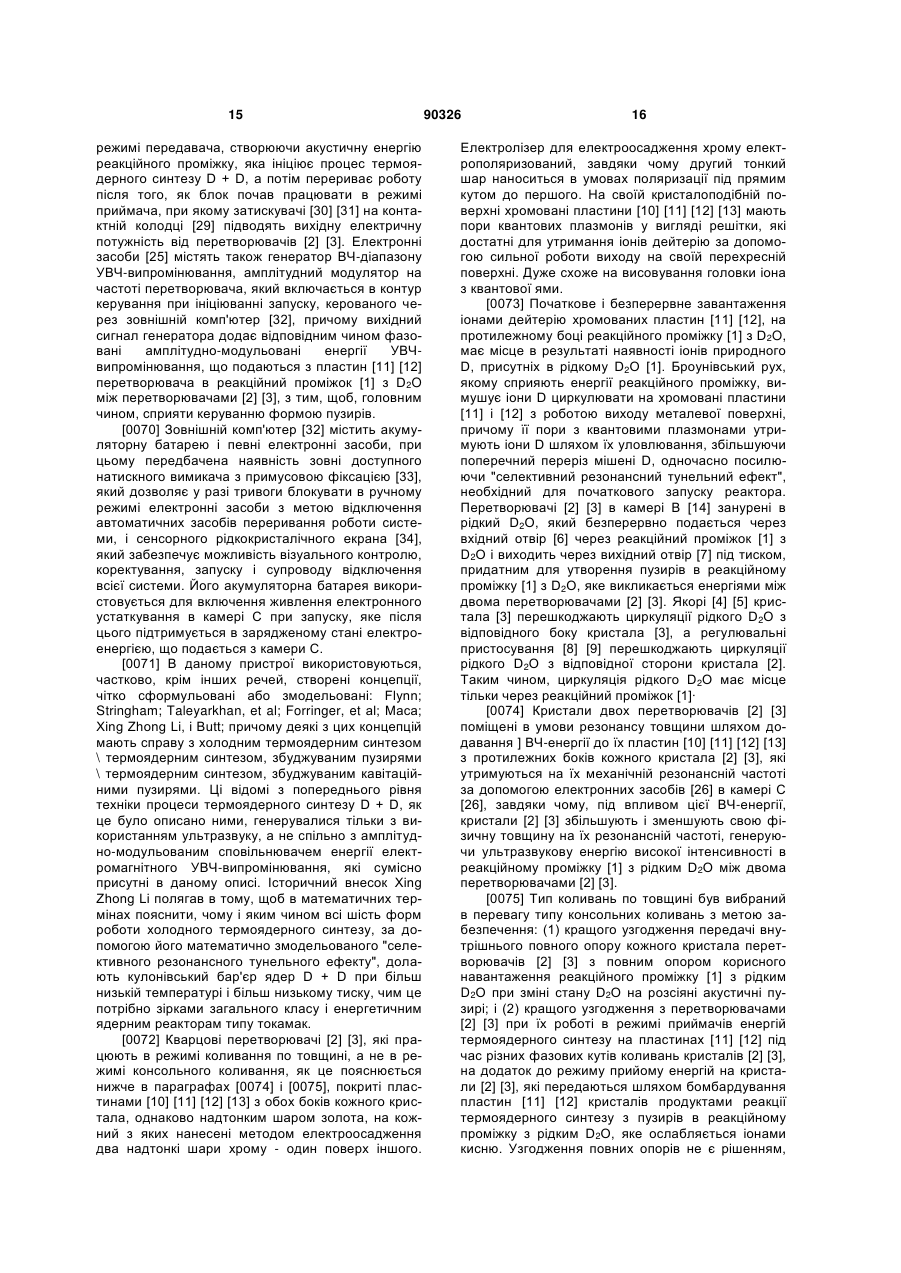

1. Спосіб здійснення збуджуваного ультразвуком дейтерій-дейтерієвого пузиркового термоядерного синтезу у вузькому реакційному проміжку з рідким чистим D2O між розташованою в ньому парою паралельних електроакустичних п'єзоелектричних кварцових перетворювачів, при якому під час роботи в режимі передачі до реакційного проміжку прикладають акустичне пульсуюче поле, яке модифікують і супроводжують амплітудномодульованим електромагнітним УВЧвипромінюванням на частоті перетворювачів, причому це поле створює в рідкому D2O переміжні імпульси позитивного і негативного тиску з метою зміни його зовнішнього тиску в ступені, достатньому для збудження в рідині у вказаному реакційному проміжку ефекту кавітації, який примушує дрібні пузирі в рідині розширятися завдяки дії імпульсу негативного тиску, а потім різко закриватися завдяки дії імпульсу позитивного тиску, що приводить до виникнення високотемпературної ударної хвилі високого тиску, долаючи таким чином кулонівський бар'єр дейтронів за допомогою створення селективного резонансного тунельного ефекту, при цьому автоматично долають і врівноважують вплив на реактор його руху, орієнтації, гравітації, блукаючих магнітних полів і закономірних спроб реактора вийти з під контролю за допомогою вбудованого електронного устаткування в автономному захисному корпусі реактора, в якому також розміщують пристрої для фільтрації газів і твердих речовин, зберігання відпрацьованого і свіжого рідкого D2O та регулювання тиску, зворотний клапан, теплообмінник, насос, датчики і електронні засоби 2 (19) 1 3 90326 4 довище через теплоту власне захисного корпусу реактора, тепло на який подають, в основному, від вказаного теплообмінника. 7. Спосіб за п. 1, у відповідності з яким вказану електричну енергію, яка генерується за сприяння п'єзоелектричних засобів у вказаних перетворювачах, використовують для керування реакцією термоядерного синтезу за допомогою процедури "електронного розладу" вказаних перетворювачів і коректувань фазових співвідношень між вказаними енергіями реакційного проміжку і фазою пузиркового циклу з метою приведення реакції термоядерного синтезу у відповідність з навантаженням вихідної електричної потужності. 8. Спосіб за п. 1, у відповідності з яким за допомогою вказаних датчиків, які знаходять збій в роботі, подають сигнали на вказаний зовнішній комп'ютер, що автоматично приводить до безпечного відключення реактора шляхом створення електричного короткого замикання обох перетворювачів. 9. Спосіб за п. 1, в якому за допомогою панелі вказаного зовнішнього комп'ютера забезпечують візуальний контроль, регулювання і керування з використанням сенсорного рідкокристалічного екрана, виконанням всіх функцій системи в безпечній формі, а також здійснюють вручну за допомогою натискного вимикача блокування автоматики в обхід електронних засобів шляхом короткого замикання обох кристалічних перетворювачів, що відключають реактор. [0012] Патент США 4,333,796, виданий 8 червня 1982p., Hugh G. Fiynn. В цьому патенті, який відноситься до термоядерного синтезу, збуджуваного кавітаційними акустичними пузирями, розкритий процес, який протікає в термоядерному реакторі, як "теплий термоядерний синтез" при температурах, описаних як таких, які відносяться до розплавів м'яких металів, а не при температурах "холодного термоядерного синтезу", які відносяться до рідкого D2O, як це запропоновано в даному описі. В цьому патенті запропоновано 2 варіанти виконання кавітаційних термоядерних реакторів, кожний з яких має по 6 генераторів звуку. Описаний в цьому патенті реактор не виробляє безпосередньо електричну енергію, а лише тепло, проте при температурах, достатньо високих, щоб підтримувати роботу парової турбіни для генерування електричної енергії. Така модель не передбачає створення безпечного реактора, а також не включає засобу контролю функціональної роботи системи. Деякі принципи цього термоядерного синтезу, збуджуваного акустичними пузирями, мають загальні риси із запропонованим в даному описі реактором, але з істотними відмінностями. Пояснення, представлені в цьому патенті, мали величезне значення як провідні до сформульованих в даному описі принципів. [0013] Патент США 3,925,990, виданий 16 грудня 1975p., Robert A. Gross. В цьому патенті, який відноситься до термоядерного синтезу, збуджуваного ударними хвилями, які створюються магнітним поршнем, розкритий процес здійснення реакції термоядерного синтезу як "гарячого термоядерного синтезу" з пульсуючою плазмою, утримуваною ударними хвилями, але не при температурах "холодного термоядерного синтезу", як це запропоновано в даному описі. В цьому патенті описана пара циліндрів, кожний з яких містить магнітний поршень. Описаний в цьому патенті реактор виробляє тепло при температурі, достатньо високій, щоб приводити в дію парову турбіну для генерування електричної енергії. Така модель не передбачає створення безпечного реактора, а також не включає засоби контролю функціональної роботи системи. Деякі концептуальні аспекти ударних хвиль, які збуджують термоядерний син тез, мають загальні риси із запропонованим в даному описі реактором, але з істотними відмінностями. [0014] Roger Stringham, First Gate Energies, PO Box 1230, Kilauea, HI 96754. В своїй публікації, дивися www.lenrcanr.org/acrobat/StringhamRcavitationb.pdf, автор описав процес термоядерного синтезу, збуджуваного акустичними пузирями, який не повністю відрізняється від того, який запропонований в даному описі. Проте в даному описі термоядерний синтез має місце в межах дуже вузького реакційного проміжку з рідким D2O між двома паралельними електроакустичними кварцовими п'єзоелектричними перетворювачами, кожний з яких має конфігурацію, яка коливається по товщині на частотах приблизно 2Мгц, причому вказаний проміжок забезпечується також амплітудно-модульованим електромагнітним УВЧ-випромінюванням на частоті 300Мгц, а запропонований в даному описі реактор генерує, в першу чергу, вихідну електричну потужність, а в другу - теплову потужність. В публікації, в якій представлена модель Stringham, не передбачено створення безпечного реактора, а також не наданий опис засобів контролю функціональної роботи системи. Деякі принципи цього процесу термоядерного синтезу, збуджуваного акустичними пузирями, мають загальні риси із запропонованим в даному описі реактором, але з істотними відмінностями. [0015] Xing Zhong Li, Department Physics, Tsinghua University, Beijing, 100084, China. Email Lxz-dmp@tsinghua.edu.cn Перший, хто сформулював "математичну концепцію селективного резонансного тунельного ефекту" як пояснення для всіх відомих різновидів холодного термоядерного синтезу, включаючи такий термоядерний синтез, збуджуваний акустичними пузирями, як це запропоновано в даному описі. Його математичні концепції не можуть бути застосовані в даному описі безпосередньо до реакції термоядерного синтезу без необхідних засобів і подій, представлених в даному описі, особливо до необхідного фокусування сферичних ударних хвиль. [0016] Rusi P. Taleyarkhan, et al, Purdue University July 12, 2005, повідомлення про термоя 5 дерний синтез, збуджуваний акустичними пузирями. Taleyarkhan, et al and Forringer, et al підтвердили моделі термоядерного синтезу, збуджуваного акустичними сферичними пузирями, створені іншими ученими, наприклад, Flynn, і Stringham. їх підтвердження дозволяють віддати запропонованому в даному описі реактору і опису його конструктивного виконання певну істотну заслугу. Повідомлення про експерименти Університету Purdue не припускає потенційного створення безпечного реактора. Його поведінка під час проведення експериментів в Університеті Purdue все ще залишається справою, що вимагає дослідження до останнього пункту. Не беручи до уваги його поведінку, ця команда підтвердила, що для збудження термоядерного синтезу потрібні сферичні пузирі. Це повідомлення привело до розробки даного винаходу. Це пов'язано із вмістом, викладеним нижче. [0017] Edward Forringer, et al, Le Tourneau University, повідомлення в листопаді 2006 p. в Transactions American Nuclear Society Vol. 95, P736. Його група підтвердила достовірність отриманих даних попередніх експериментів Taleyarkhan, et al відносно термоядерного синтезу, збуджуваного акустичними пузирями. Дані експериментальних спостережень Forringer не свідчили про те, що міг би бути розроблений безпечний реактор. Його поведінка під час проведення експериментів все ще залишається справою, що вимагає дослідження до останнього пункту. [0018] Т. Mizuno здійснив в лабораторних умовах вибух такої величини, яка відносила його, частково, до термоядерного синтезу, і залишився в живих, що дозволило йому написати про те, що слідує і чого не слід робити при проведенні лабораторних експериментів, дивися нижче параграфи [0020] і [0021], де повідомляється про інші вибухи, здійснені в лабораторних умовах, які привели до загибелі, щонайменше, одного експериментатора. Його ідея надихнула автора даного винаходу на створення безпечного устаткування, яке без коливань вбудованого в реактор, запропонований в даному описі, щоб уникнути лабораторних проблем, офіційно задокументованих Mizuno, et al. Розкритий в даному описі реактор із засобами забезпечення безпечного керованого термоядерного синтезу, будучи побудованим і приведеним в дію, дозволяє йому залишити будь-яку лабораторію, не перериваючи постачання навантаження енергією. Розкритий в даному описі реактор не має потреби в умовах суто лабораторного керування, і може бути переміщений з місця на місце для демонстрацій, і т.п. [0019] Літературні джерела на вузлах WWW, які також привели до створення даного винаходу: [0020] Дивися www.newenergytimes.com/news/2005MTExplosion/e xplosion-net.htm і www.newenergytimes.com/news/2005MTExplosion/2 005MizunoT-AccidentReport.pdf [0022] Дивися www.newenergy.com/Library/2000Li-SubBarrierFusion.pdf 90326 6 [0023] Інші посилання, які також підтверджують технологію холодного термоядерного синтезу, що конкретно привели до створення даного винаходу: [0024] Примітка: Не дивлячись на те, що приведені нижче посилання безпосередньо не відносяться до попереднього рівня техніки відносно запропонованого в даному описі реактора і його конструктивного виконання, оскільки він відрізняється за загальними процесами від інших типів згаданих реакцій холодного термоядерного синтезу, проте, всі відомі з попереднього рівня техніки різноманітні типи успішно здійсненого холодного термоядерного синтезу мають відношення до даного винаходу і загальні риси з математичною моделлю Xing Zhong Li, в якій математичні викладення описують подолання кулонівського бар'єру, існуючого між позитивними іонами дейтерію через створення "селективного резонансного тунельного ефекту", - концепції, виведеної Li, et al з квантової механіки. Запропоновані в даному описі реактор і пов'язані з ним методології забезпечують необхідні і належні допоміжні засоби і події як засоби, що приводять до завершення "селективного резонансного тунельного ефекту" з результатом у вигляді термоядерного синтезу D + D, причому загальний процес, запропонований в даному описі, не був раніше очевидний для дослідників і винахідників як правильно визначений курс для досягнення реального цільового результату в межах відомого попереднього рівня техніки. [0025] US Navy Research Laboratories (Дослідницькі лабораторії Військово-морського флоту США), China Lake і San Diego, California, підготували два доклади, кожний з яких містив на останній сторінці: "схвалений для оприлюднення; розповсюдження не обмежено." Доклади підтверджують, що "холодний термоядерний синтез" електролітичного типу існує всупереч великій кількості інших опублікованих літературних джерел, де стверджується, що холодного термоядерного синтезу "будь-якого типу" не існує. Вживання "селективного резонансного тунельного ефекту" Li спільно з електролітичним процесом, запропонованим дослідниками Військово-морського флоту, доводить, що їх процес має таку ж реакцію термоядерного синтезу D + D шляхом створення тунельного ефекту через кулонівські бар'єри пар сусідніх дейтронів, яка приводять до термоядерного синтезу, аналогічному термоядерному синтезу, збуджуваному акустичними пузирями, який запропонований в даному винаході. [0026] [A] Technical Report 1862, Feb 2002 Thermal and Nuclear Aspects Рd/D2О System Vol 1: A Decade Research at Navy Research Laboratories. [0027] Дивися www.spawar.navy.mil/sti/publications/pubs/tr/l 862/tr 1862-vol1.pdf [0028] [B] Technical Report 1862, Feb 2002 - Thermal and Nuclear Aspects Pd/D2O System Vol 2: Simulation Electrochemical Cell (ICARUS) Calorimetry). [0029] Дивися www.spawar.navy.mil/sti/publications/pubs/tr/l 862/trl 862-vol2.pdf 7 [0030] Issue 67, May/June 2006, Infinite Energy Magazine [0031] Дивися www.infiniteenergy.com/iemagazine/issue67/apsmeeting.html [0032] 12 липня 2005p. дослідники [Taleyarkhan, et al] з університету Purdue, оголосили про те, що вони мають новий доказ, який підтверджує більш ранні дані, отримані іншими ученими, які розробили пристрої, що використовують звук для збудження акустичного термоядерного синтезу. Термоядерний синтез, збуджуваний акустичними пузирями, який був здійснений в акустичному процесі університету Purdue, заснований на використанні ідеально сферичних пузирів, і ці пузирі закривалися з більшою силою, ніж пузирі неправильної форми. Їх дослідження завершилося доказом того, що закривання пузирів тільки сферичної форми має достатню енергію для примусового злиття атомів дейтерію. Їх повідомлення показалося автору даного винаходу підтверджуючим пояснення нездатності пузирів нерегулярної конфігурації брати участь в якій-небудь реакції акустичного термоядерного синтезу, тоді як сферичні пузирі здатні збуджувати акустичний термоядерний синтез, який був запропонований в патенті США, 1982p., Flynn, і який відносився до термоядерного синтезу, збуджуваного акустичною кавітацією. [0033] Їх повідомлення представляється підтверджуючим математичну модель селективного резонансного тунельного ефекту Xing Zhong Li, причому ця модель, будучи застосованою до акустичного термоядерного синтезу, показалася автору даного винаходу залежною від належного фокусування ударних хвиль, які генеруються в пузирях через закривання ідеально сферичних пузирів як подій, необхідних для здійснення холодного термоядерного синтезу, з тим, щоб бути реалізованим в даному винаході. Математичні концепції Li, хоча і не згадані в повідомленні Університету Purdue, викликають довіру до використання математичної моделі в конструктивному виконанні запропонованого в даному описі реактора, яке зараз розкрите як цілком завершене, тоді як попередній рівень техніки був незавершеним за відсутності моделі Li як математичного доказу. [0034] Крім того, повідомлення Університету Purdue показало автору даного винаходу, що математична модель Li стає неефективною у присутності несферичних пузирів, отже відсутня ι реакція термоядерного синтезу. Автор даного винаходу зібрав всі ці деталі воєдино із застосуванням винахідницького задуму і прийшов до висновку, що шлях до створення безпечного реактора і до керування його вихідною потужністю полягає в об'єднанні всіх цих розрізнених деталей в рамках ефективного електронного керування. [0035] Короткий виклад суті винахід [0036] Розкриті в даному описі реактор і методології його конструктивного виконання використовують певні технології, переважно, кожна з яких сама по собі була відома з попереднього рівня техніки протягом певного часу, але деякі з яких, будучи унікальним чином зібраними разом, з деякими доповненнями і модифікаціями, як в розкри 90326 8 тому в даному описі конкретному реакторі, можуть відтепер бути безпечно використані, з одночасним рішенням проблем, властивих попереднім конструктивним виконанням реактора, причому з використанням такого комбінованого способу, при якому сумарно взаємодіючі деталі, розкриті в даному описі, не були раніше очевидні дослідникам і винахідникам, досвідченим в даній області знань. [0037] Розкрите в даному описі конструктивне виконання реактора дозволяє генерувати електричну і теплову енергії шляхом проведення безпечної, керованої реакції термоядерного синтезу D + D, яка є результатом дії високих температур і високого тиску, які викликаються фокусуванням сферичної ударної хвилі на внутрішній простір безлічі крихітних сферичних пузирів, в реакційному проміжку з рідким D2O, в середині циклу їх закривання, причому цей цикл виробляється за допомогою пузирів, які поглинають і перетворюють енергії, що передаються у вузький реакційний проміжок з рідким D2O між і від сусідніх паралельних пластин електроакустичних кварцових перетворювачів. [0038] Завдяки поглинанню пузирями фазованих енергій реакційного проміжку, це приводить до адіабатичної нелінійної зміни радіусу пузиря, причому діелектрична константа і густина вмісту пузиря знаходяться в режимі прискореного примусового збудження. [0039] Високі температури і високий тиск починають з'являтися під час заключної частини циклу закривання пузиря в районі приблизно 60нм радіусу пузиря, який почав зароджуватися з максимальним радіусом, рівним або близьким приблизно 1мкм - ці числа узяті з деяких опублікованих літературних джерел. [0040] Ці енергії реакційному проміжку складаються з: ультразвуку і амплітудно-модульованої несучої електромагнітного УВЧ-випромінювання, причому вказана модуляція має місце на такій же частоті, що і перетворювачі, при цьому вказана амплітудна модуляція демодулюється шляхом нелінійної зміни параметрів пузирів, плюс ультрафіолетової сонолюмінесценції, що виробляється в пузирях в критичній точці стадії закривання, які потім повторно поглинаються, що викликається сферичною ударною хвилею. [0041] Належним чином фазована енергія амплітудно-модульованої несучої електромагнітного УВЧ-випромінювання поглинається в пузир в більшій кількості, оскільки діелектрична константа пузиря нелінійно зростає із збільшенням температури і тиску. [0042] Крім того, через зниження швидкості розповсюдження несучої електромагнітного УВЧвипромінювання із зростанням діелектричної константи пузиря, більша кількість енергії амплітудної модуляції несучої електромагнітного УВЧвипромінювання переноситься в пузир, що приводить до збільшення інтенсивності його закривання. Поглинання пузирем цих фазованих акустичної енергії і енергії демодульованої амплітудномодульованої несучої електромагнітного УВЧвипромінювання дозволяє забезпечити керування утворенням, параметрами і використанням сферичної ударної хвилі. Саме власне ударна хвиля є 9 тим фактором, який остаточно забезпечує створення допоміжних засобів і подій, що приводять до термоядерного синтезу D + D, і саме фазування між акустичною енергією і енергією амплітудномодульованого електромагнітного УВЧвипромінювання, у порівнянні пузирковим циклом, є тим фактором, який забезпечує належну сферичну форму ударної хвилі. Керування цими допоміжними засобами і подіями здійснюється, врешті, через електронну частину системи, вбудовану в реактор. [0043] Комбінація двох хвильових енергій реакційного проміжку, фазованих належним чином відносно одна одної, дає початок адекватному автоматичному електронному керуванню вірогідної реакції термоядерного синтезу через вбудовані датчики, що приводить до відповідного узгодження вихідної електричної потужності з графіком навантаження. Таким чином, забезпечується стійке керування пристроєм і його реакцією термоядерного синтезу. [0044] Метою подій більш раннього пузиркового циклу є перехід до наступної стадії в процесі, яка забезпечує створення сферичної ударної хвилі величезної інтенсивності з крихітним радіусом, який проходить через неї, і яка, зрештою, приводить до реакції термоядерного синтезу D + D. Таким чином, власне термоядерний синтез має місце при температурі в мільйони градусів, проте протікає в середовищі рідкого D2O, що містить найдрібніші пузирі. [0045] Запропоноване в даному описі конструктивне виконання ґрунтується на створенні "селективного резонансного тунельного ефекту" Li через кулонівські бар'єри між позитивними ядрами іонів дейтерію на заключній стадії закривання пузирів для досягнення термоядерного синтезу, але в послідовності подій, істотного відмінних від інших відомих типів процесів холодного термоядерного синтезу. [0046] Робочий зазор реакційного проміжку регулюється, в межах між 20 і 50мкм, з метою максимальної передачі енергії реакції руху перетворювачів, під час первинного тестування після виготовлення компонентів і часткової збірки. [0047] Короткий опис методологій реактора і його конструктивного виконання [0048] В даному описі розкриті методології безпечного пузиркового важководного термоядерного реактора з електронним керуванням і його конструктивного виконання. Як показано на кресленні реактора, реакційна камера В містить чистий D2O, причому в цій рідині прецизійно розташовані два паралельні електроакустичні кварцові перетворювачі з п'єзоелектричною конфігурацією, яка коливається по товщині. Зазор між ними є вельми малим і точно вивіреним, між 20 і 50мкм, з тим, щоб забезпечити максимальну електричну потужність на виході перетворювача відносно тепла, що виробляється. [0049] П'єзоелектричні перетворювачі в даному описі є двосторонні перетворювачі енергії. Вони перетворять електричні енергії в ультразвук і електромагнітне УВЧ-випромінювання, які передаються в реакційний проміжок з рідким D2O, і, 90326 10 завдяки дії, обумовленій механічним рухом при термоядерному синтезі D + D, з яким стикаються приймаючі перетворювачі, виробляється п'єзоелектрична енергія. Обидва залежать від чинників, що керують подіями перетворення передачі-прийому, як це запропоновано в даному описі. [0050] Енергії, які подаються в реакційний проміжок з D2O між двома перетворювачами, створюють в реакційному проміжку крихітні кавітаційні пузирі, кожний з яких утворюється навкруги природних іонів в рідині, причому ці пузирі зростають до свого максимального радіусу під час дії негативного тиску в акустичному циклі, а потім різко закриваються під час дії позитивного тиску в акустичному циклі у вигляді двох-етапної фази, що закривається в унісон з енергетичними циклами реакційного проміжку. [0051] Це розширення і стиснення пузирів носить адіабатичний характер, що забезпечує нелінійність, яка необхідна для поглинання пузирями енергії амплітудної модуляції несучої електромагнітного УВЧ-випромінювання, причому ця амплітудна модуляція знаходиться на тій же частоті, що і акустична хвиля. Таким чином, на пузир діють дві основні енергії, акустична і амплітудномодульованого електромагнітного УВЧвипромінювання, які обидві знаходяться на одній і тій же частоті. Формою пузиря при закритті можна керувати шляхом відносного фазування двох енергій відносно одна одної і відносно пузиркового циклу. [0052] На першій стадії закривання вміст пузиря залишається приблизно при температурі реакційного проміжку з рідким D2O, але на другій стадії швидкість закривання, яка збільшується під час дії позитивного тиску в акустичному циклі, який приводить до адіабатичного стиснення вмісту пузиря, що збільшується, спочатку викликає повну іонізацію в пузирі, а потім іонізацію в тонкій оболонці D2O, що оточує пузир. В результаті змін в циклічній фазі ультразвукової і амплітудно-модульованої енергій електромагнітного УВЧ-випромінювання реакційного проміжку прикладення зростаючого фазованого тиску до пузиря прискорює стадію цього різкого адіабатичного закривання, істотно збільшуючи діелектричну константу і густину пузиря в режимі позитивного зворотного зв'язку, що сприяє поглинанню амплітудно-модульованого електромагнітного УВЧ-випромінювання і викликає більш інтенсивне стиснення пузиря до набагато меншого радіусу, збільшуючи, таким чином, температури і тиски, які досягаються усередині пузиря. Опубліковані в літературних джерелах оцінки указують на максимально досяжні температури 1010К і максимально досяжний тиск 109 атмосфер (11 044 кПа), які разом достатні для збудження термоядерного синтезу D + D за допомогою створення "селективного резонансного тунельного ефекту" Li через кулонівський бар'єр. [0053] При певному радіусі пузиря, що закривається [близько 1мкм або менше згідно літературним даним], має місце сонолюмінесценція, причому її генерування має тенденцію до затримки швидкості закривання, але не зупиняє закривання. У міру наближення пузиря до його мінімального 11 радіусу, приблизно 60нм за деякими опублікованими оцінками, пузир, якщо він все ще залишається сферичним при радіусі, що зменшується, генерує усередині себе інтенсивну сферично сфокусовану ударну хвилю [замість сонолюмінесценції], створюючи в ударній хвилі згадані вище високі тиски і високі температури у міру її наближення до поверхні крихітного пузиря. Діелектрична константа і густина безпосередньо в ударній хвилі дуже високі, що корінним чином відрізняється від присутніх до і після виникнення ударної хвилі і що створює режим позитивного зворотного зв'язку при передачі сферично сфокусованої ударної хвилі, сприяючи подальшому збільшенню швидкості поглинання енергій ультразвуку і амплітудномодульованого електромагнітного УВЧвипромінювання. Ударна хвиля, яка є такою ж малою і крихітною, як і пузир, належним чином фокусується на поверхні пузиря, оскільки сам пузир є ідеально сферичним на цих стадіях циклу закривання пузиря. В даному описі розкрито, яким чином підтримується сферичність пузиря з метою досягнення двох речей: 1) зведення нанівець ефектів гравітації, руху, орієнтації і блукаючих магнітних полів; і 2) керування реакцією термоядерного синтезу для забезпечення належної відповідності графіку навантаження. [0054] Ці надзвичайно високі температури і високі тиски мають місце як в межах поверхні пузирів, так і, завдяки ударній хвилі, в найближчих шарах реакційного проміжку з D2O. При початковому запуску реактора реакція термоядерного синтезу генерується за допомогою створення "селективного резонансного тунельного ефекту", головним чином, шляхом зіткнення поверхонь пузирів D в ударній хвилі з природно обмеженою D-мішенню дуже великого поперечного перерізу, через роботу виходу металевої поверхні і кванти плазмонів на поверхневих пластинах перетворювачів через реакційний проміжок, і з цього моменту реакція має місце перш за все з внутрішнього боку поверхні власне пузирів у фокусі ударної хвилі безпосередньо в ударній хвилі за допомогою створення "селективного резонансного тунельного ефекту". Все це є результатом енергії ультразвуку в реакційному проміжку разом з допоміжною енергією амплітудно-модульованого електромагнітного УВЧвипромінювання і повторного поглинання ультрафіолетової сонолюмінесценції і належного генерування і фокусування сферичної ударної хвилі. [0055] Це дозволяє "селективному резонансному тунельному ефекту" подолати кулонівський бар'єр ядер D + D під час первинного ініціювання реакції термоядерного синтезу в ударній хвилі незалежно від того, чи знаходиться вона на поверхні пластин протилежних перетворювачів, або усередині поверхні пузиря. Потім реакції термоядерного синтезу генерують тепло разом з імпульсним механічним рухом перетворювачів, позитивним іоном кисню пузиря, що ослабляється, причому цей рух генерує електричну енергію як первинний вихід реактора. В другу чергу віддаляється тепло із стінок захисного корпусу реактора. [0056] Модель "селективного резонансного тунельного ефекту" для подолання кулонівського 90326 12 бар'єру дозволяє термоядерному синтезу D + D, як це запропоновано в даному описі, мати місце при набагато більш низьких рівнях енергій, чим це потрібно в енергетичних ядерних реакторах типу токамак і в зірках загального класу, щонайменше, в три рази. Енергія електромагнітного УВЧвипромінювання реакційного проміжку є ВЧ- енергією, яка розповсюджується від пластин перетворювачів через реакційний проміжок і існує у вигляді електромагнітної хвилі в D2O, оскільки реакційний проміжок з D2O абсолютно вільний від тих забруднень, які, у разі їх присутності, поглинули б енергію електромагнітного УВЧвипромінювання. Це достатньо вагома причина для того, щоб використовувати тільки чистий D2O. Пузирі повинні поглинати амплітудно-модульовану енергію електромагнітного УВЧ-випромінювання, а не які-небудь забруднення. [0057] Відносне фазування між ультразвуком і амплітудно-модульованим електромагнітним УВЧвипромінюванням пригнічує ефект впливу на форму пузиря унаслідок гравітації, дестабілізуючий вплив якої був чітко сформульований в патенті США, Flynn. Оскільки пристрій, запропонований Flynn, був крупногабаритним, приблизно 1 метр кубічний, він прийшов до висновку про необхідність введення регульованого магнітного поля для стабілізації форми пузиря при його закриванні. Оскільки запропонований в даному описі реактор має вузький реакційний проміжок, вимірюваний в мікрометрах, між перетворювачами, запропоноване в даному описі конструктивне рішення може використовувати відносне фазування між пузирковим поглинанням енергій реакційного проміжку для досягнення необхідної стабільності форми без магнітного поля. Електронні датчики, вбудовані в запропонованому в даному описі реактор, можуть виявляти і здійснювати корекції з урахуванням гравітації, руху, орієнтації пристрою і блукаючих магнітних полів, які можуть бути присутні в реакційному проміжку і які, якщо їх не коректувати, могли б викликати серйозні проблеми. [0058] Газовий сепаратор має певні адаптовані видозміни, які дозволяють реактору залишатися нечутливим до орієнтації реактора або його руху. Реактор містить певні датчики для керування реакцією термоядерного синтезу, завдяки чому він може працювати в будь-якому вертикальному або горизонтальному положенні і може бути транспортований з місця на місце. Ці датчики дозволяють реактору працювати в оточенні блукаючих магнітних полів трансформаторів, соленоїдів, ліній високої напруги або магнітів. [0059] Це досягається за допомогою датчиків, які контролюють графік навантаження в зіставленні з напругою навантаження і потім автоматично, за допомогою електронних засобів, регулюють положення фаз обох енергій реакційного проміжку залежно від фази закривання пузиря, керуючи, таким чином, формою пузирів. Фазування ультразвуку і амплітудно-модульованого електромагнітного УВЧ-випромінювання є, таким чином, фактором керування формою пузиря і стійкістю реакції термоядерного синтезу. Повний електронний за 13 хист запобігає будь-якому ризику виходу реактора з під контролю. [0060] Робоча ширина вузького реакційного проміжку регулюється в межах між 20 і 50мкм під час тестування після виготовлення і часткової зборки для забезпечення максимального перенесення енергії термоядерного синтезу перетворювачам, що генерують п'єзоелектричний високочастотний вихідний сигнал від кристалів в камеру С, де він перетвориться в постійний струм або струм частотою 60Гц для виходу на зовнішнє навантаження. [0061] Таке керування реакцією термоядерного синтезу є простим процесом для електроніки, при цьому забезпечується електронний контроль: як тільки відбувається що-небудь недобре, допоміжні засоби констатують наявність проблеми і влаштовують безпечне електричне коротке замикання на кожному з кристалів перетворювача, одночасно перериваючи роботу генератора електромагнітного УВЧ-випромінювання. Отже, при перериванні роботи сферичні пузирі відсутні. Це може бути здійснено в межах циклу вібрації кристалів. Акумуляторна батарея в зовнішньому комп'ютері поставляє електричну енергію, яка потрібна в камері С при запуску, і перезаряджається після запуску пристрою і початку його роботи. [0062] Розкрита вище конфігурація реактора може бути "укомплектована" у вигляді всіляких фізичних виходів і вихідних потужностей, які не обмежені одним запропонованим в даному описі пристроєм. Кількість перетворювачів в камері В не обмежена тільки двома на один реактор; передбачені для камери А і камери С компоненти і програми змінюються в залежності від потреб камери В. [0063] Докладний опис методологій реактора і його конструктивного виконання [0064] Частина розкриття даного патентного документа містить матеріал, який підлягає захисту авторським правом. Автор даного винаходу, власник авторського права, не має заперечень проти факсимільної репродукції ким-небудь патентного документа або розкриття, яке міститься в даному патентному документі, оскільки він з'явився в патентному фонді або реєстрі Патентного відомства США, але в будь-якому іншому випадку автор зберігає за собою всі авторські права. [0065] На кресленні реактора: повне схематичне представлення розкритого в даному описі термоядерного реактора, збуджуваного кавітацією пузирів. Креслення реактора не повинне сприйматися в якому-небудь масштабі, як до цілого, так і до будь-яких окремих його компонентів. Його розміри складають приблизно 20см з кожного боку. Газовий сепаратор [15] має деякі адаптовані видозміни, завдяки чому він може працювати в мобільному режимі, при будь-якому куті орієнтації, на будь-якій висоті і в космічному просторі. Він називається холодним термоядерним реактором, оскільки термоядерний синтез, збуджуваний кавітацією пузирів, має місце у вузькому реакційному проміжку [1] з "рідким" D2O між D поверхні пузиря, що закривається, і D, обмеженого роботою виходу поверхні в порах з квантовими плазмонами плакованих хромом поверхонь [11] [12] перетворювачів 90326 14 [2] [3], а також між сусіднім D усередині пузиря на його поверхні, у фокусі ударної хвилі пузиря, що закривається, причому як його висока температура, так і його високий тиск достатні для збудження термоядерного синтезу D + D, але ніякого іншого. Реактор розміщений в захисному корпусі [27] з неіржавіючої сталі з свинцевим облицьовуванням для запобігання будь-якого ризику витоку радіації. [0066] Камера А [22] містить герметичне сховище [20] для свіжого 100% чистого D2O, сховище |19| для відпрацьованої рідини, регулятор тиску і зворотний клапан [18], циркуляційний насос і теплообмінник [17], засоби фільтрування твердих тіл [16], газовий сепаратор [15] і різноманітні сенсорні пристрої [21]. Циркуляційний насос в теплообміннику [17] вимушує D2O циркулювати через камеру В [14] з витратою приблизно 1 літр в місяць з використанням теплообмінника [17] як джерела потужності накачування насоса [17]. [0067] Камера В [14] містить два електроакустичних п'єзоелектричних - кварцових перетворювача: 1.) кожен бік перетворювача, [2] покритий електродами [10] [11]; і 2.) кожен бік перетворювача [3] покритий електродами [12] [13]. Перетворювачі [2] [3] розділені дуже вузьким реакційним проміжком [1] з рідким D2О, причому реакційний проміжок з D2O регулюється [8] [9], в межах між 20 і 50мкм, з метою досягнення максимального відношення вихідної електричної потужності реактора [30] [31] до генерованого тепла, одержуваного від захисного корпуса [27] реактора, під час тестування, подальшого виготовлення компонентів і часткової збірки реактора. [0068] Розкрите в даному описі конструктивне виконання обмежено кристалічними перетворювачами [2] [3], оскільки технологія кварцових кристалів найбільш широко поширена, добре відома, легко доступна, економічна і в ні більшій мірі придатна до масового виробництва, тестування, регулювання [8] [9] і контролю якості такого конструктивного виконання реактора, яке запропоноване в даному описі. Проте, електроакустичні перетворювачі з інших матеріалів також працюватимуть. Проте всі такі інші матеріали повинні протистояти надзвичайно корозійній дії чистого D2O. Були вибрану золото і хром [в перевагу сріблу і паладію] через їх стійкість до корозійної дії чистого D2O. Забруднення D2O корозійними речовинами в лабораторних умовах в попередній практиці стало непередбаченою подією, що викликала велику критику, яка обізвала електролітичний холодний термоядерний синтез шахрайством, оскільки він не працював, тоді як невдача більшості лабораторних експериментів при здійсненні такого холодного термоядерного синтезу могла би бути віднесена саме до неочищеного D2O. Забруднення в даному винаході є очікуваним і прийнятим до уваги фактором, який долається шляхом введення фільтра твердих тіл [16], газового сепаратора [15], сховища для відпрацьованого D2O [19] і сховища для свіжого D2O [20]. [0069] В камері С [26] електронні засоби [25] містять декілька компонентів. Генератор ВЧдіапазону [25] на резонансній частоті перетворювачів [2] [3], який запускає перетворювачі [2] [3] в 15 режимі передавача, створюючи акустичну енергію реакційного проміжку, яка ініціює процес термоядерного синтезу D + D, а потім перериває роботу після того, як блок почав працювати в режимі приймача, при якому затискувачі [30] [31] на контактній колодці [29] підводять вихідну електричну потужність від перетворювачів [2] [3]. Електронні засоби [25] містять також генератор ВЧ-діапазону УВЧ-випромінювання, амплітудний модулятор на частоті перетворювача, який включається в контур керування при ініціюванні запуску, керованого через зовнішній комп'ютер [32], причому вихідний сигнал генератора додає відповідним чином фазовані амплітудно-модульовані енергії УВЧвипромінювання, що подаються з пластин [11] [12] перетворювача в реакційний проміжок [1] з D2O між перетворювачами [2] [3], з тим, щоб, головним чином, сприяти керуванню формою пузирів. [0070] Зовнішній комп'ютер [32] містить акумуляторну батарею і певні електронні засоби, при цьому передбачена наявність зовні доступного натискного вимикача з примусовою фіксацією [33], який дозволяє у разі тривоги блокувати в ручному режимі електронні засоби з метою відключення автоматичних засобів переривання роботи системи, і сенсорного рідкокристалічного екрана [34], який забезпечує можливість візуального контролю, коректування, запуску і супроводу відключення всієї системи. Його акумуляторна батарея використовується для включення живлення електронного устаткування в камері С при запуску, яке після цього підтримується в зарядженому стані електроенергією, що подається з камери С. [0071] В даному пристрої використовуються, частково, крім інших речей, створені концепції, чітко сформульовані або змодельовані: Flynn; Stringham; Taleyarkhan, et al; Forringer, et al; Маса; Xing Zhong Li, і Butt; причому деякі з цих концепцій мають справу з холодним термоядерним синтезом \ термоядерним синтезом, збуджуваним пузирями \ термоядерним синтезом, збуджуваним кавітаційними пузирями. Ці відомі з попереднього рівня техніки процеси термоядерного синтезу D + D, як це було описано ними, генерувалися тільки з використанням ультразвуку, а не спільно з амплітудно-модульованим сповільнювачем енергії електромагнітного УВЧ-випромінювання, які сумісно присутні в даному описі. Історичний внесок Xing Zhong Li полягав в тому, щоб в математичних термінах пояснити, чому і яким чином всі шість форм роботи холодного термоядерного синтезу, за допомогою його математично змодельованого "селективного резонансного тунельного ефекту", долають кулонівський бар'єр ядер D + D при більш низькій температурі і більш низькому тиску, чим це потрібно зірками загального класу і енергетичним ядерним реакторам типу токамак. [0072] Кварцові перетворювачі [2] [3], які працюють в режимі коливання по товщині, а не в режимі консольного коливання, як це пояснюється нижче в параграфах [0074] і [0075], покриті пластинами [10] [11] [12] [13] з обох боків кожного кристала, однаково надтонким шаром золота, на кожний з яких нанесені методом електроосадження два надтонкі шари хрому - один поверх іншого. 90326 16 Електролізер для електроосадження хрому електрополяризований, завдяки чому другий тонкий шар наноситься в умовах поляризації під прямим кутом до першого. На своїй кристалоподібній поверхні хромовані пластини [10] [11] [12] [13] мають пори квантових плазмонів у вигляді решітки, які достатні для утримання іонів дейтерію за допомогою сильної роботи виходу на своїй перехресній поверхні. Дуже схоже на висовування головки іона з квантової ями. [0073] Початкове і безперервне завантаження іонами дейтерію хромованих пластин [11] [12], на протилежному боці реакційного проміжку [1] з D2O, має місце в результаті наявності іонів природного D, присутніх в рідкому D2O [1]. Броунівський рух, якому сприяють енергії реакційного проміжку, вимушує іони D циркулювати на хромовані пластини [11] і [12] з роботою виходу металевої поверхні, причому її пори з квантовими плазмонами утримують іони D шляхом їх уловлювання, збільшуючи поперечний переріз мішені D, одночасно посилюючи "селективний резонансний тунельний ефект", необхідний для початкового запуску реактора. Перетворювачі [2] [3] в камері В [14] занурені в рідкий D2O, який безперервно подається через вхідний отвір [6] через реакційний проміжок [1] з D2O і виходить через вихідний отвір [7] під тиском, придатним для утворення пузирів в реакційному проміжку [1] з D2O, яке викликається енергіями між двома перетворювачами [2] [3]. Якорі [4] [5] кристала [3] перешкоджають циркуляції рідкого D2O з відповідного боку кристала [3], а регулювальні пристосування [8] [9] перешкоджають циркуляції рідкого D2O з відповідної сторони кристала [2]. Таким чином, циркуляція рідкого D2O має місце тільки через реакційний проміжок [1]· [0074] Кристали двох перетворювачів [2] [3] поміщені в умови резонансу товщини шляхом додавання ] ВЧ-енергії до їх пластин [10] [11] [12] [13] з протилежних боків кожного кристала [2] [3], які утримуються на їх механічній резонансній частоті за допомогою електронних засобів [26] в камері С [26], завдяки чому, під впливом цієї ВЧ-енергії, кристали [2] [3] збільшують і зменшують свою фізичну товщину на їх резонансній частоті, генеруючи ультразвукову енергію високої інтенсивності в реакційному проміжку [1] з рідким D2O між двома перетворювачами [2] [3]. [0075] Тип коливань по товщині був вибраний в перевагу типу консольних коливань з метою забезпечення: (1) кращого узгодження передачі внутрішнього повного опору кожного кристала перетворювачів [2] [3] з повним опором корисного навантаження реакційного проміжку [1] з рідким D2O при зміні стану D2O на розсіяні акустичні пузирі; і (2) кращого узгодження з перетворювачами [2] [3] при їх роботі в режимі приймачів енергій термоядерного синтезу на пластинах [11] [12] під час різних фазових кутів коливань кристалів [2] [3], на додаток до режиму прийому енергій на кристали [2] [3], які передаються шляхом бомбардування пластин [11] [12] кристалів продуктами реакції термоядерного синтезу з пузирів в реакційному проміжку з рідким D2O, яке ослабляється іонами кисню. Узгодження повних опорів не є рішенням, 17 що очевидно витікає з попереднього рівня техніки, і яке застосовується до запропонованих в даному описі пристрою і його конструктивному виконанню, за винятком можливості розгляду можливості його вживання для акустичного каротажу на відбитих хвилях: в даному випадку воно використовується для регулювання бомбардування кристалів продуктами реакції термоядерного синтезу (умова 2 даного параграфу) замість віддзеркалень акустичних хвиль. [0076] Ця енергія акустичних коливань, яка передається перетворювачами [2] [3] в реакційний проміжок [1] з D2O, примушує надзвичайно локалізовані пузирі пароподібного D2O, які утворюються в режимі позитивного зворотного зв'язку змін в діелектричній константі під час переходу D2O з рідкої фази в стан газоподібних пузирів, а потім в стан іонізованого газоподібного дейтерію [і іонізованого газоподібного кисню], в межах цих пузирів при їх адіабатичному закриванні, створити надзвичайно інтенсивну ударну хвилю з високою температурою поверхні цієї хвилі і надзвичайно високим тиском, який є достатнім для бомбардування стаціонарного дейтерію, утримуваного на поверхні хромованих пластин [11] [12], причому розташований на них дейтерій, завдяки обмеженню поверхневих ефектів, має великий поперечний переріз мішені. [0077] Передбачається, що іонізований кисень служить буфером, який сприяє і ослабляє бомбардування пластин [11] [12] продуктами реакції термоядерного синтезу, оскільки він не знаходиться при достатньо високих температурах і тисках, щоб стати частиною всієї ядерної реакції. Таким чином, він діє як сприяючий каталізу елемент передачі енергії від реакції термоядерного синтезу до змін в товщині перетворювачів [2] [3], викликаними зіткненням. Резонансні механічні зміни товщини кристалів перетворювачів [2] [3] викликають п'єзоелектричне генерування ВЧ-напруги на резонансній частоті кристалів [2] [3] між пластинами [10] [11] [12] [13]; перетворювачів [2] [3], причому ця ВЧ-енергія подається на електронне устаткування [25] в камері С [26] по кабелю [24] і далі на зовнішній комп'ютер [32], причому вихідна електрична потужність відбирається через кабель [28] на затискувачі [30] і [31] на зовнішньому блоці [32]. [0078] Результатом є важководний термоядерний синтез D + D, який має місце в крихітних пузирях, присутніх в імпульсах з сумарною швидкістю, рівною ВЧ кристалам. Кварцовий генератор ВЧ-діапазону [25] камери С [26] запускає в камері В [14] режим холостого протікання реакції термоядерного синтезу на поверхні пластин кристалів [11] [12]. Потім робота кварцового генератора ВЧдіапазону [25] припиняється, оскільки п'єзоелектричний ефект, який змінюється і синхронізований з пульсуючою реакцією термоядерного синтезу, повністю знаходиться в режимі позитивного зворотного зв'язку, який генерує ВЧ, що створює ультразвук, який, у свою чергу, породжує пузирі, що викликають пульсуючий термоядерний синтез в самих пузирях [1] і на хромованих електродах [11] [12] з енергією, яка генерується за сприяння п'єзоелектричних засобів і яка відбирається у вигляді 90326 18 вихідної електричної потужності реактора з камери С [26] між зовнішніми затискувачами [30] [31] на кінцевому блоці [29]. І відбувається передача тепла від теплообмінника [17] до поверхні камери А [22], а також від камери В [14], причому обидві передачі завершуються на стінках захисного корпусу [27] реактора, з яких тепло відбирається як вихідна енергія. Таким чином є дві форми енергії, що виробляється - електрична енергія і теплова енергія. [0079] Рідина в реакційному проміжку [1] з D2O в камері В [14] безперервно обновляється ззовні по вхідному отвору [6] через реакційний проміжок [1] і далі через вихідний отвір [7] свіжим D + О [20] з камери А [22] через розташований в ній циркуляційний насос [17], регулятор тиску [18], фільтр твердих фракцій [16], зворотний клапан [18] і газовий сепаратор [15]. Таким чином, термоядерний синтез D + D під час запуску реактора починається на поверхні пористих хромованих пластин [11] [12], потім перемикається, переважно, на внутрішню поверхню пузирів, які примикають до пластин [11] [12]. Корозія пластин [11] [12] знижується за рахунок буферної дії кисню, який не бере участь в термоядерному синтезі після запуску реактора. Таким чином, реактор вийде на повний робочий цикл, поки не буде потрібно проведення регламентних робіт. [0080] Вузький реакційний проміжок [1] з D2O між кристалічними перетворювачами [2] [3] дозволяє відносному фазуванню між енергіями реакційного проміжку бути переважаючим і пригнічуючим у відношенні: руху і орієнтації реактора; гравітації; і блукаючих магнітних полів. Немає необхідності застосовувати магнітне поле, що пригнічує гравітацію, з метою компенсації гравітації, як це було потрібне в кавітаціному процесі відповідно до патенту США 4,333,796, Flynn. Броунівський рух вимушує парні іони D з реакційного проміжку з D2O, які можуть прийняти участь у реакції термоядерного синтезу, утримуватися на поверхні хромованих пластин [11] [12], обмежуючи знаходження D нібито в квантових ямах і утримуючи ці D в готовності як мішень з великим поперечним перерізом. [0081] Це дозволяє використовувати енергії в реакційному проміжку [1] з D2O для створення ударної пузиркової хвилі. Цим енергіям надається потім можливість протягом достатнього проміжку часу, від 10 до 50 пікосекунд за деякими оцінками з літературних джерел, бути доданими до створення "селективного резонансного тунельного ефекту", що веде до термоядерного синтезу при температурах набагато нижче тих, які потрібні в енергетичних ядерних реакторах типу токамак або в зірках загального класу. [0082] В патенті США 1982 4,333,796, Flynn, було підкреслено, що нестійка форма пузирів є наслідком дії гравітації [не дивлячись на них крихітний розмір], внаслідок чого пузир не здатний виробляти достатньо високі температури і тиски під час заключної фази закривання для збудження термоядерного синтезу через несферичну форму пузиря [відсутність термоядерного синтезу, викликана тим, що, як ми зараз знаємо, є порушенням "селективного резонансного тунельного ефекту", унаслідок розфокусування ударної хвилі]. Flynn 19 прояснив, що пузир повинен бути сферичним під час заключної фази закривання, або, в противному разі, термоядерний синтез не матиме місця, і реактор перерве роботу. Ці припущення Flynn були, загалом, підтверджені даними, отриманими в липні 2005р. в Університеті Purdue, і повторно підтверджені даними, отриманими в листопаді 2006р. в Університеті Tourneau. Ці успішні припущення використані в конструктивному виконанні реактора, запропонованому в даному описі. [0083] Електронні засоби керування [25] в камері С [26] здійснюють керування відносним фазуванням енергій ультразвуку і електромагнітного УВЧ-випромінювання реакційного проміжку [1] з D2O, дозволяючи фізично орієнтувати реактор в різних напрямах відповідно до вимог установки, наприклад, на рухомих наземних транспортних засобів або суднах, літальних апаратах і ручних пристроях. [0084] Позначками [23] [24] [28] зазначені міжсполучні кабелі, причому ізоляція і перехідні пристрої піддають попереднім випробуванням на протидію високим температурам приблизно 200°С, тиску приблизно 10 атмосфер (1013кПа), відповідність нормам водонепроникності і перевірці на пропускання струму 10 ампер при 600 вольт. Всі датчики, електричні і електронні ланцюги і внутрішні комп'ютерні мікросхеми розроблені і перевірені з урахуванням протистояння випромінюванню приблизно 1,5МеВ при 200°С і тиску приблизно 10 атмосфер (1013кПа). [0085] Проблема пам'яті реактора, яка вирішена в даному конструктивному рішенні: [0086] Описаний вище термоядерний реактор, збуджуваний пузирями, навіть за відсутності якихнебудь вбудованих контрарних електронних засобів керування [25], міг би мати "самозруйновну пам'ять", тобто після запуску він міг би працювати в режимі підтримання максимальної швидкості реакції, яка самопідтримується, з навантаженням або без навантаження, а не працювати просто в режимі холостого ходу, що могло б привести, кінець кінцем, до самознищення і вірогідного вибуху. Ядерні реактори будь-якого типу не можуть бути керовані без наявності повністю адекватної відмовостійкої системи, яка була би готова у будьякий момент бути приведеною в дію по команді вбудованих автоматичних запобіжних пристосувань з ручним блокуванням автоматики, що має першорядну важливість. Така "пам'ять", як така, не згадується в літературі, але її необхідність стала би очевидною для фахівців в даній області техніки, якщо такий пристрій, який розкритий в даному описі [без вбудованих електронних засобів керування], потрапив би в їх руки за відсутності якоїнебудь згадки проблеми "пам'яті". Саме це в значній мірі є причиною того, що в деяких лабораторіях мали місце вибухи. Отже, яким чином він має бути керованим? Як він перериває роботу? Який ступінь безпеки може мати відмовостійка система? [0087] Відповіддю, на проблему "пам'яті" є наявність вбудованих контрарних електронних засобів керування пам'яттю [18] [21] [25] [32] в реакторі, який розкритий в даному описі, з ручним блокуванням автоматики [33]. Це ручне блокування еле 90326 20 ктронних засобів керування [18] [21] [25] [32] здійснюється шляхом фазуванням енергій реакційного проміжку [1] з D2O по відношенню одна до одної і до пузиркового циклу, що, таким чином, приводить до зміни форми пузирів з сферичної на трохи відмінну від ідеально сферичної; таким чином, запропонований в даному описі реактор вже не зможе підтримувати термоядерний синтез. Ручне блокування [33] автоматики накоротко замикає кожний кристалічний перетворювач, позбавляючи перетворювачі здатності виробляти енергії в реакційному проміжку. Flynn в своєму патенті США 4,333,796, 1982p., говорив про те, що в його реакторі несферичні пузирі не забезпечують умов для проведення термоядерного синтезу. Це протиставлення сферичності несферичності було підтверджено в 2005р. групою Університету Purdue і перевірено групою Університету Le Tourneau в 2006p. [0088] Будучи всі повністю сферичними, пузирі забезпечують максимальний рівень реакції термоядерного синтезу. Пузирі недостатньо сферичної форми не забезпечують ніякого термоядерного синтезу. Керування реакцією термоядерного синтезу є керуванням підтримування високоточної форми пузирів, яка, теоретично, може в значній мірі швидко змінюватися. Це досягається в конструктивному рішенні [18] [21] [25] [32], запропонованому в даному описі, шляхом електронного керування інтенсивністю, частотою і взаємним співвідношенням фазових кутів енергій ультразвуку і електромагнітного УВЧ-випромінювання ВЧдіапазону між собою і фазовим кутом закривання пузирів в реакційному проміжку [1] з D2O між кристалічними пластинами [11] [12]. Це могло б привести до руйнування форми пузирів і до зміни інших факторів. Схема керування пам'яттю [18] [21] [25] [32] є такою ж схемою, яка застосовується для усунення впливу гравітації, руху, орієнтації і блукаючих магнітних полів. [0089] Це керування пам'яттю термоядерного реактора, розкритого в даному описі, здійснюване засобами керування пам'яттю [18] [21] [25] [32], і, таким чином, усунення впливу руху, орієнтації, гравітації і блукаючих магнітних полів, мають місце зразу ж із зміною, "розладом", резонансної частоти кристалів [2] [3], що приводить одночасно до зміни інтенсивності, частоти і фазового кута імпульсів електромагнітного УВЧ-випромінювання в результаті керування, здійснюваного електронними засобами [25], причому всі параметри енергій в реакційному проміжку [1] з D2O є функцією керування пам'яттю [18] [21] [25] [32], де кожна енергія є зсунутою по фазі відносно одна одної і відносно пузирів, що закриваються. Ці дві основні енергії в реакційному проміжку, ультразвук і електромагнітне УВЧ-випромінювання, які ставлять пузирі на перше місце, відтепер здатні змінити форму пузирів, підтримуючи режим роботи реактора під жорстким контролем з метою забезпечення його відповідності будь-якому навантаженню. Саме у цьому місці електронний контроль і електронне керування грає роль [18] [21] [25] [32] за допомогою сигналів, які передаються по кабелях [23] [24]. Для того, щоб виробляти керовану вихідну електричну потуж 21 ність на затискувачах [30] [31] через кабель [28], яка відповідатиме будь-якому навантаженню і всім умовам навантаження, при будь-якій фізичній орієнтації, процес реакції термоядерного синтезу повинен бути приведений у відповідність з навантаженням через відповідні електронні датчики [21] і засоби керування [18] [21] [25] [32], вбудовані в реактор у відповідності до його конструктивного виконання. [0090] В конструктивному рішенні, запропонованому в даному описі, як точна частота ВЧенергії, що подається на кристали [2] [3], так і точна частота імпульсів електромагнітного УВЧвипромінювання [25], що подаються по кабелю [24] до пузирів в реакційному проміжку [1] з D2O від кристалічних пластин [11] [12,] автоматично регулюються [18] [21] [25] [32] по частоті, по фазі і по амплітуді відносно одна одної таким чином, що форми пузирів міцно прив'язані до навантаження реактора, фізичного руху, гравітації, орієнтації, блукаючого магнітного поля і анулювання пам'яті. [0091] Без навантаження робота реактора підтримується в режимі холостого ходу [18] [21] [25] [32], з подачею лише голої енергії, необхідної для підтримування реактора під струмом. Електронні засоби керування [18] [21] [25] [32] знаходяться в режимі холостого ходу в очікуванні приведення реактора в дію відповідно до будь-якого графіка навантаження. У міру зміни графіка навантаження, електронні засоби керування [18] [21] [25] [32] регулюють вхідні \ вихідні параметри ВЧ-енергії кристалів [2] [3] через автоматичне підстроювання до іншої відповідної частоти шляхом внесення механічної зміни коректування за допомогою "електронного розладу" кристалів [2] [3] плюс регулювання позиціонування фазових кутів імпульсів електромагнітного УВЧ-випромінювання з метою забезпечення їх відповідності розладу кристалів [2] [3]. Це приводить до зміни форми пузирів і до зміни інших факторів. Цей аспект роботи реактора, 90326 22 якщо його розглядати окремо від запропонованого в даному описі конструктивного рішення, не є таким, що очевидно витікає з попереднього рівня техніки, оскільки запропоноване в даному описі технічне рішення не було загальнодоступним. Після публікації всі аспекти запропонованого в даному описі конструктивного рішення, узяті разом, стануть очевидними фахівцям в даній області техніки, і дане технічне рішення знайде широке визнання в науковому співтоваристві шляхом відтворення дослідів в лабораторних умовах. [0092] Термін "безпечний" прирівнюється до електронного виявлення неправильного режиму роботи і автоматичного додавання електричного короткого замикання, що генерується в електронних засобах [25] і керування яким здійснюється зовнішнім комп'ютером [32], як між пластинами [10] [11] кристала [2], так і між пластинами [12] [13] кристала [3], і одночасного відключення кристалічного генератора ВЧ-діапазону в електронних засобах [25] і імпульсів електромагнітного УВЧвипромінювання, що генеруються в електронних засобах [25], які, в противному разі, живили б пузирі, причому обидва способи обходять процедури тонкої "настройки", необхідні для приведення реакції термоядерного синтезу, збуджуваного пузирями, у відповідність з навантаженням. Але якщо все ж таки відбувається який-небудь збій, ці засоби забезпечення безпеки виконуються електронними, автоматичними і, якщо виникає необхідність, засобами ручного керування, здійснюваного за допомогою приведення в дію шунтуючого вимикача [33] на комп'ютері [32]. [0093] Вихід реакцій термоядерного синтезу з під контролю може мати місце дуже швидко, як це описано в літературі, дивися параграфи [0020] і [0021], тому мають життєво важливі вбудовані засоби безпеки є істотним фактром при проведенні якого-небудь експерименту або запуску якогонебудь пристрою. 23 Комп’ютерна верстка Л. Купенко 90326 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
