Ліжко для самообслуговування лежачих хворих

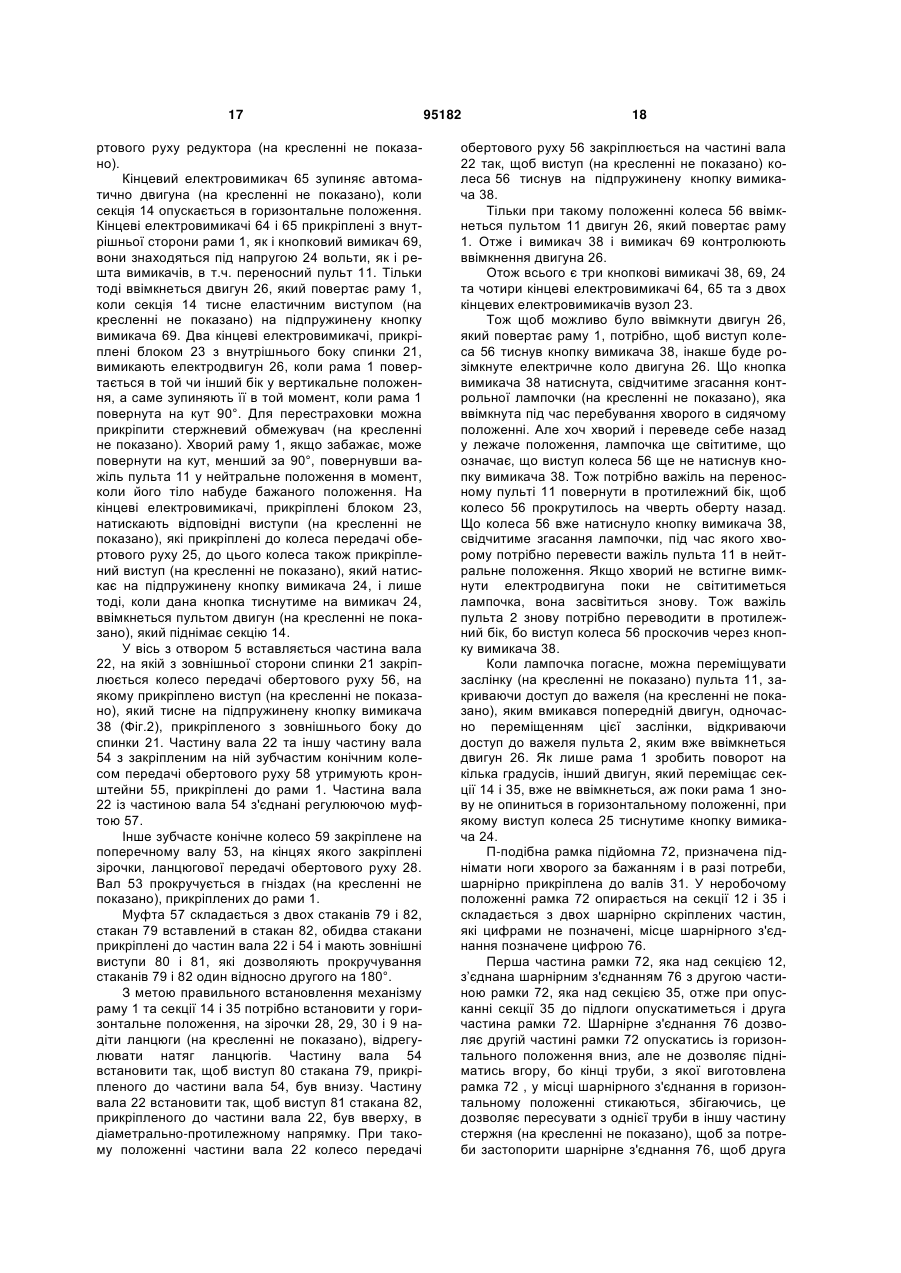

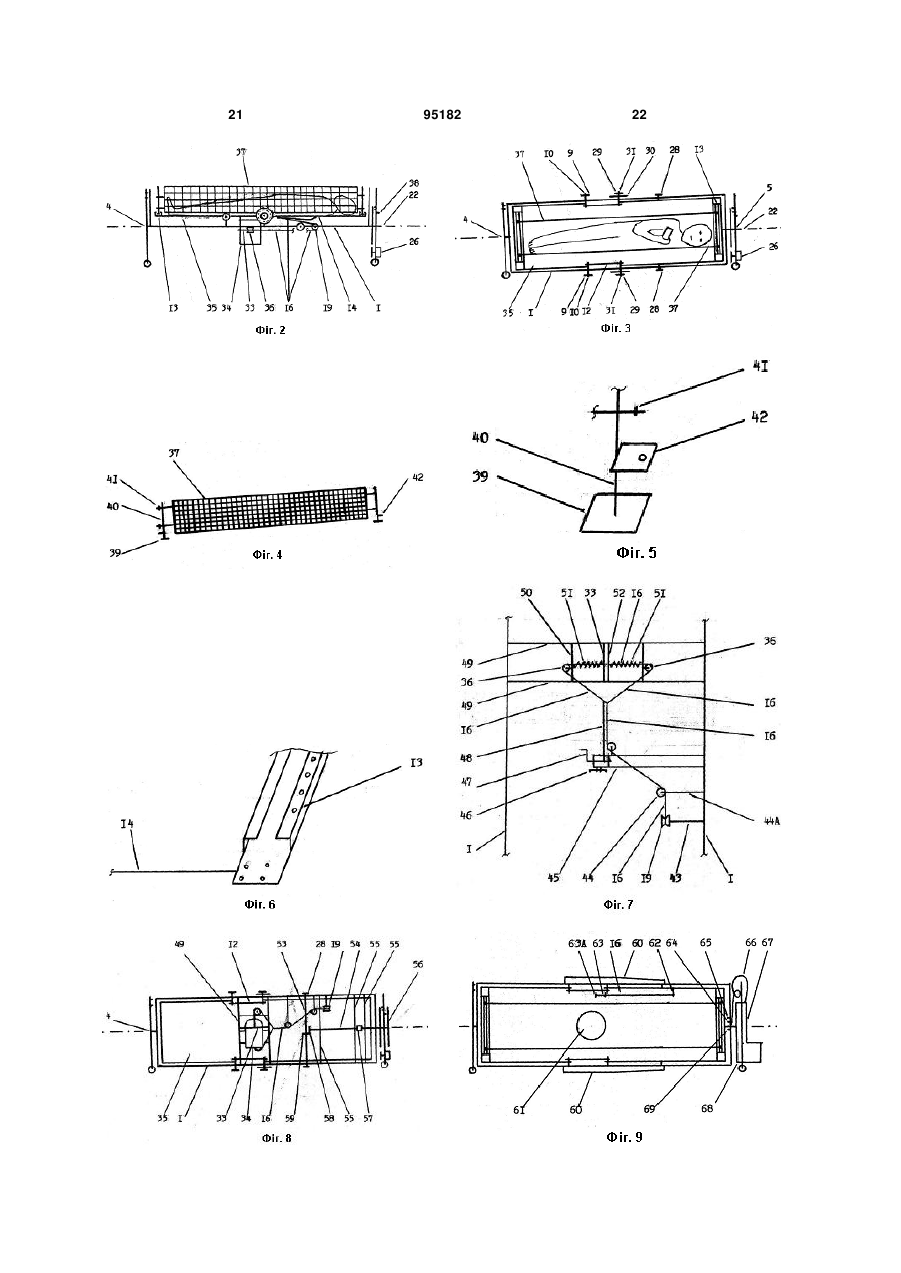

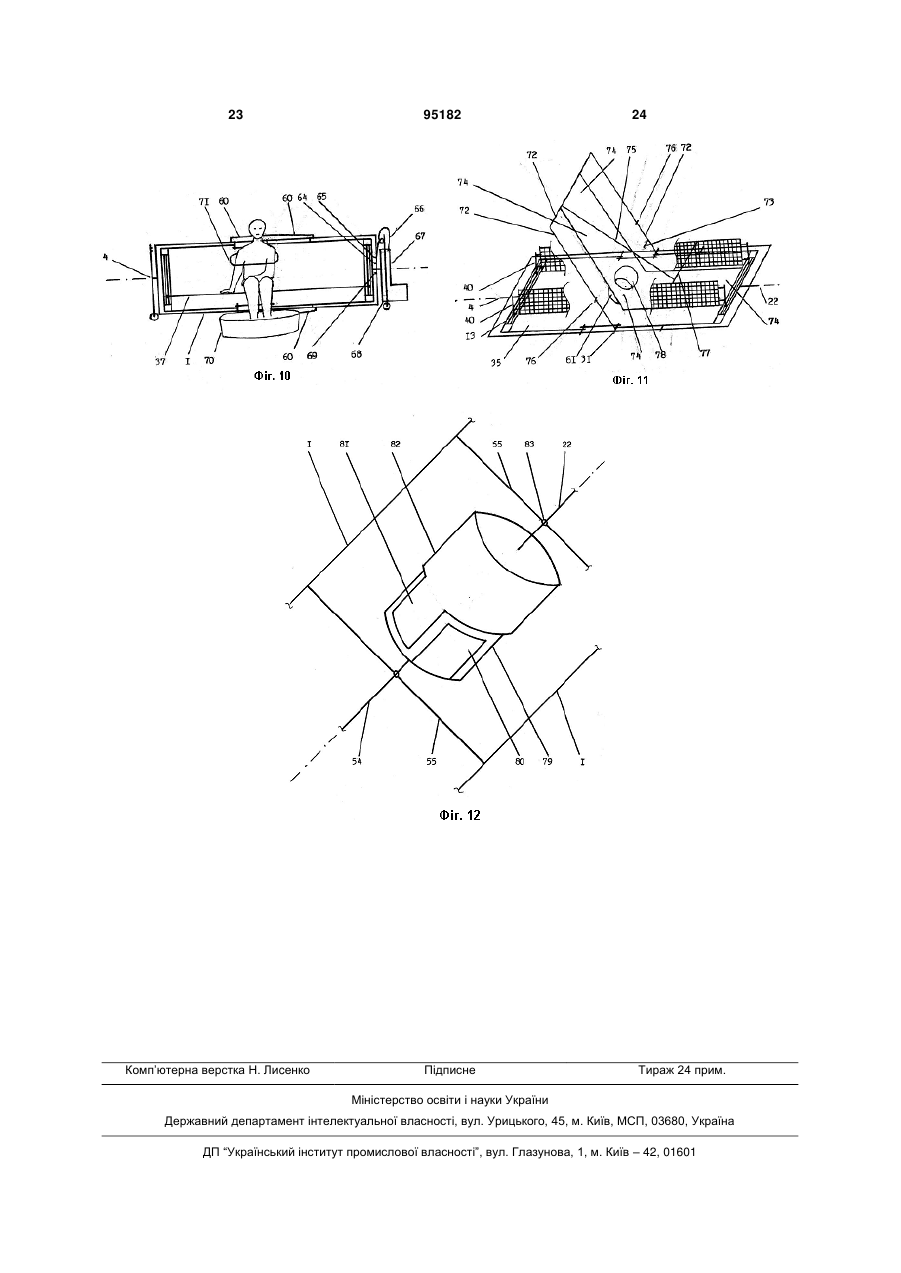

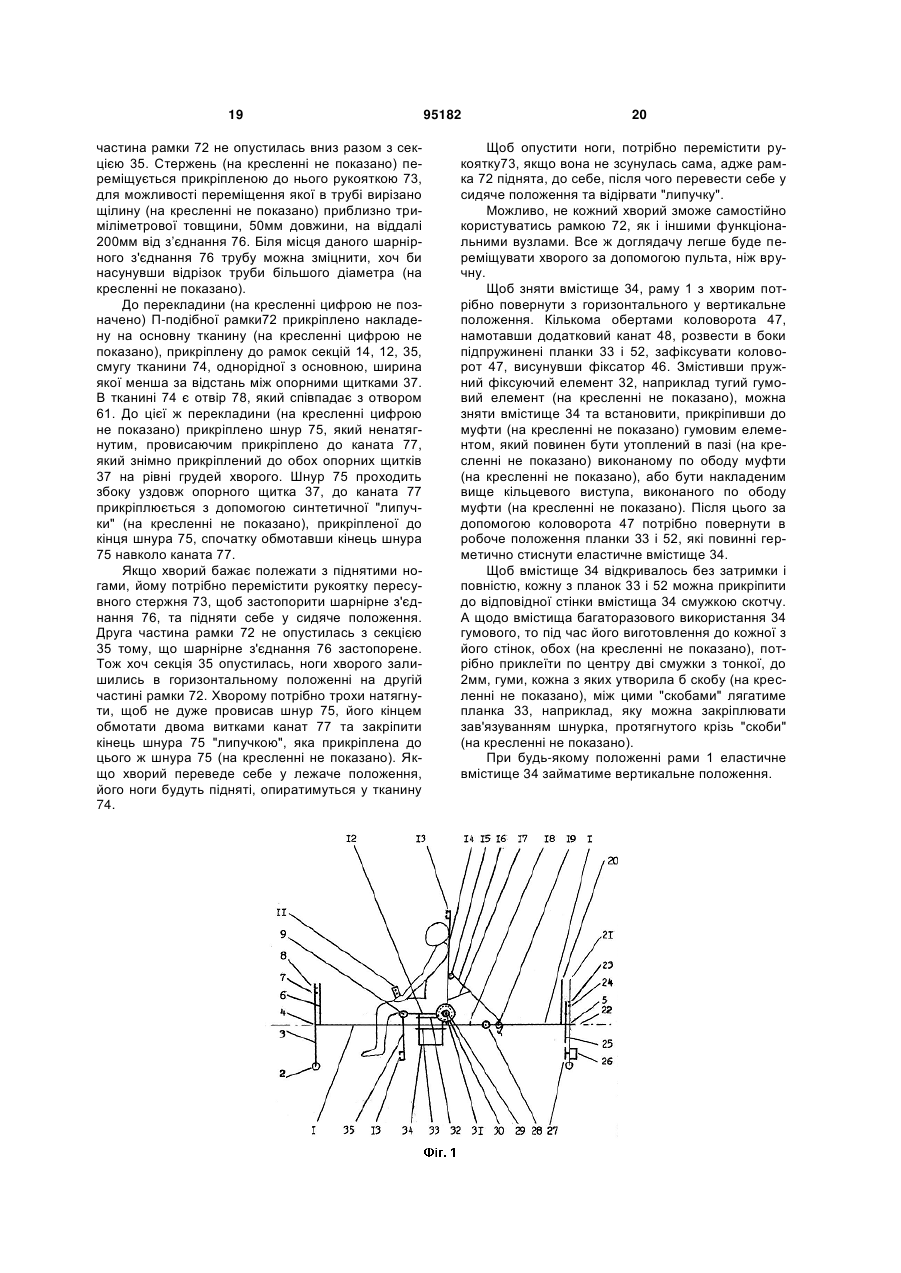

1. Ліжко для самообслуговування лежачих хворих, яке містить основу ліжка, привод, деталі передачі обертового руху, ложе, яке обертається навколо поздовжньої осі, шарнірно скріплені секції ложа з отвором у секції для судна, опорні щитки, на які опертий хворий під час повороту ложа, яке відрізняється тим, що опорні шитки виготовлені з можливістю бгатися у будь-яку довільну форму, містить виконуюче призначення судна вмістище, яке автоматично за потреби відкривається і автоматично герметично закривається, основа ліжка складається з двох спинок на колесах, до спинок прикріплені осі, на які надіті маточини, до яких пригвинчена рама, до диска однієї з маточин прикріплене колесо передачі обертового руху з виступами, вмикаючими електровимикачі, одна вісь з наскрізним поздовжнім отвором, привод складається з двох реверсивних електричних моторредукторів, прикріплених до спинки ліжка, та дистанційного переносного пульта з пониженою напругою, ліжко містить гнізда, прикріплені до поперечних країв крайніх секцій ложа, у які знімно вставлені кронштейни опорних щитків, до краю тканини, що межує з отвором у середній секції ложа, нерухомій відносно рами, пришито знизу еластичну основу кришки унітаза, до якої, наприклад, пружним тугим гумовим елементом прикріплено жорстку муфту, до якої пружним елементом прикріплено знімне вмістище, виготовлене з гуми або поліетилену у формі пакета, містить дві підпружинені паралельні планки, якими стиснуті стінки вмістища, містить канат, який тягне, піднімаючись, спинна секція, щоб відкрити вмістище, значна частина каната забезпечує холостий хід секції, який 2 (19) 1 3 95182 4 від для гнучкого монтажу, містить колесо передачі обертового руху з натягнутим по ободу ланцюгом, яке обертається за допомогою деталі ланцюгової передачі - зірочки, містить П-подібну підйомну рамку, шарнірно прикріплену до обох валів, які повертають спинну секцію, до перекладини рамки прикріплено накладену на основну тканину, прикріплену до ложа, смугу тканини, ширина якої не більша за відстань між опорними щитками, рамка складається з двох частин, які з'єднані шарнірно, містить пересувний стержень, який стопорить обидві частини рамки за потреби. 2. Ліжко за п.1, яке відрізняється тим, що кожне розбірне гніздо складається з двох хомутоподібних половин. Винахід належить до пристроїв, які запобігають пролежням, ранам на шкірі лежачого хворого, внаслідок відносно тривалого лежання в незмінній позі, адже не кожний доглядач має змогу вчасно за бажанням хворого перевертати його з боку на бік. До того ж для багатьох доглядачів це надто важка фізична робота. Із підручників для медучилищ відомо, що такому хворому за можливості рухатись потрібно якомога частіше, інакше порушуватимуться фізіологічні рефлекси, буде застій у внутрішніх органах, закупорка судин, порушення діяльності кишок і сечового міхура, дуже можлива поява пневмонії, набряку легенів. Відомо про ліжко, яке містить шарнірно з'єднані секції, з допомогою яких за потреби, користуючись дистанційним пультом, можна змінювати положення частин тіла лежачого хворого та механізовано підводити судно до отвору в одній із секцій. Є шарнірно прикріплені поручні, що відкидаюся, які є опорами для знімного столика (Патент RU №2221534 C2, A61G7/02, 20.01.2004р.) Відомо про винахід ліжка на колесах, яке виконує подібні функції, ложе якого має не менш трьох рухомих секцій з важільними приводами і одну нерухому секцію. Привод механічний або пневмо-гідромеханічний, чи електричний з розташованими в торцях ложа важелями управління й паралельно підключеними важелями управління для хворого (Патент RU №2293547 С2, A61G7/015, 20.02.2007р.) Відомо про вдосконалену корисну модель описаних ліжок. Спрощено ручне керування механізмами, щоб ними міг управляти сам хворий, докладаючи мінімальних зуcиль. Наявний автоматичний режим управління. Всі чотири секції рухомі, що дозволяє змінювати профіль ложа й положення всіх секцій у різних сполученнях. Тазова секція має пристрій для розсування секцій полотна й опускання розсувних частин з можливістю їхньої фіксації з судном. Є пристрій натягу полотна (Патент UА №41947 U, А61G7/00, Бюл. №11, 2009p.). Згадані винаходи, навіть останній, все ж мають складні будову і управління, незвичний неробочий вигляд. Не всі хворі можуть переміщати важелі. У звичайній майстерні таке ліжко не відремонтують. Крім того згадані ліжка не забезпечують можливості повного самообслуговування лежачого хворого протягом всієї ночі, наприклад. Адже судно, після користування ним, потрібно спорожнити. Доглядач повною мірою вночі не відпочине. Особливо це важливо в домашніх умовах, де хворі лежать роками - так є, - і для хворого дуже обтяжли во в психологічному плані щоразу турбувати когось. В складній ситуації опинятимуться користувачі згаданими ліжками, коли хворого в черговий раз потрібно буде нормально помити. Варто пам'ятати, що таким хворим будь-якого дня може стати кожен і з нас - інсульт, інфаркт, автомобільна катастрофа чи ще щось – і прикутий до ліжка. Або такий хворий може появитись в сім'ї. Тож вибрати для користування ліжко надійне - справа відповідальна. Простіше ліжко, яке виконує таку ж саму роботу, навіть необхідну додаткову, буде дешевшим, ним зможе скористатись більша кількість хворих. В домашніх умовах згадані ліжка незручні для використання як звичайні спальні, якщо б хворий одужав. Відомо про ліжко рятувально-оздоровче "Ковчег спальний-2", яке має деякі із вказаних недоліків, але є найбільш близьким до винаходу, який заявляється. Воно містить поворотну навколо поздовжньої осі раму, ця рама утримує матрац і не виконує інших функцій. Тому, щоб уникнути непорозуміння в описі та формулі, надалі її варто назвати ложем, умовно. Отже містить поворотне навколо поздовжньої осі ложе, яке повертається за допомогою загальновідомих коліс передачі обертового руху, редуктора, електродвигуна. Нескладно сконструювати повороти ложа за допомогою, наприклад, гідропривода, загальновідомого. Головне те, що ложе повертається, що врятовує хворого від серйозних ускладнень недуги. Якщо б дане ложе потрібно було повертати лише вручну, все одно така функція ложа рятувала б хворого і приносила б значне полегшення доглядачу, якому не доводилось би обертати хворого безпосередньо, щоб він полежав на боці, бо це набагато важче. Давно відомі електропривод та гідропривод, колеса передачі обертового руху самі по собі полегшення хворому не приносили б без проектування ложа обертовим. Поверх ложа знімно прикріплюються два опорні щитки, зліва і справа від лежачого хворого. Коли хворий за допомогою переносного пульта поверне ложе на 90° в лівий бік, наприклад, то він лежатиме на опорному щитку на лівому боці. За допомогою складнішого з опорних щитків, який, як і інший, мав би виготовлятись з жорсткого матеріалу, хворого напівмеханічним способом можна посадити на основу кришки унітаза.(Патент UА №32077 U, А62В37/00, А47С19/00, Бюл. №9, 2008). Недоліком цього, як і інших згадуваних ліжок є те, що хворий не може без сторонньої допомоги перевести себе у нормальне вертикальне сидяче 5 положення на основі кришки унітаза з опущеними ногами, які торкаються підлоги, адже це найзручніша сидяча поза. Доглядач змушений одразу ж забирати судно. Бувають же випадки що йому потрібно терміново кудись відлучитись чи хоч трохи спокійно поспати. Ліжко для самообслуговування лежачих хворих, винахід якого заявляється, містить основу, привод, деталі передачі обертового руху, ложе, яке обертається навколо поздовжньої осі, виготовлене з шарнірно скріплених секцій з отвором в середній секції для судна, опорні щитки, прикріплені до ложа, на які опертий хворий під час повороту ложа. Опорні щитки виготовлені з можливістю бгатися у будь-яку довільну ферму. Містить виконуюче призначення судна вмістище, прикріплене під отвором у секції ложа, яке автоматично відкривається під час переведення хворим себе у сидяче положення, і автоматично герметично закривається під час переведення хворим себе у лежаче положення. Основа ліжка складається з двох спинок на колесах, до спинок прикріплені осі, на які надіті маточини, до яких пригвинчена рама, до диска однієї маточини прикріплене колесо передачі обертового руху з виступами, вмикаючими електровимикачі, одна вісь з наскрізним повздовжнім отвором. Привод складається з двох реверсивних електродвигунів-редукторів, прикріплених до спинки ліжка, до якої прикріплене вісь з наскрізним отвором, та з дистанційного переносного пульта з пониженою напругою. До поперечних країв рамок крайніх секцій ложа прикріплено гнізда, в які вставлено шляпки кронштейнів опорних щитків. До краю тканини, що межує з отвором у середній нерухомій відносно рами секції ложа, пришито знизу еластичну основу кришки унітаза кругоподібної форми, до якої, наприклад, пружним гумовим елементом прикріплено жорстку з'єднувальну муфту, до якої пружним елементом знімно прикріплено вмістище, виготовлене з гуми або поліетилену у формі пакета. Вмістище закрите дією пружин на дві паралельні планки, які рухаються у пазах кронштейнів, які прикріплені до рами ліжка, як і середня секція ложа. Вмістище відкрите тягою двох канатів, прикріплених до планок. Обидва канати, кожен з яких пройшов через прикріплений для нього блок, скріплені докупи і прикріплені до одного каната, який через направляючі блоки, які знаходяться на кронштейнах, прикріплених до рами, та через блок, прикріплений до кронштейна, прикріпленого до рамки рухомої спинної секції ложа, пройшов знизу вверх у виконаний для нього отвір у тканині спинної секції. З іншого боку канат проходить поверх ролика, який на кронштейні, прикріпленому до рамки секції, далі проходить нижче ролика, який прикріплений на межі з середньою секцією. До каната прикріплюється кільце, яке накладається на гачок, прикріплений до середньої секції. Піднімаючи хворого у сидяче положення, секція потягне канат, вмістище відкривається. Якщо хворий кільце зніме з гачка, вмістище не відкривається. Це потрібно, якщо хворий захоче просто посидіти, 95182 6 щоб відпочити від лежання, тож відкривати вмістище не потрібно. Піднімання секції повільне, а потрібно, щоб вмістище відкривалось тільки в останні секунди, коли його потрібно відкрити. Це досягається за рахунок частини каната, яка забезпечує холостий хід секції, і яку вибирає, щоб не провисала, пружний елемент. А протягом перших секунд відбувається закривання вмістища, бо опускання секції також повільне. Інший канат, прикріплений до спинної секції, забезпечує спрацювання кінцевого електровимикача, коли хворий опиняється у вертикальному сидячому положенні, частина цього каната забезпечує холостий хід секції, чим забезпечується чітке вчасне спрацювання кінцевого електровимикача. Провисання ліквідує гумовий елемент. Рамки крайніх секцій ложа, до яких прикріплена цупка тканина, підшита знизу утеплювальним матеріалом, мають П-подібну форму. У місці середньої секції тканина прикріплена до двох окремих паралельних деталей рамки, які у нерухомому відносно рами ліжка положенні утримують чотири стояки, прикріплені до рами ліжка, до яких пригвинчено паралельні деталі рамки середньої секції. До цих стояків також прикріплені розбірні, що складаються з двох хомутоподібних половин, гнізда, в яких прокручуються вали, у трубоподібні напрямні яких під прямим кутом відгалуження яких вставлено П-подібні рамки крайніх секцій. До зовнішніх кінців валів прикріплено велосипедні зірочки чи мотоциклетні. Це найдешевша, проста і надійна в даному пристрої передача руху. Адже виготовлені вже зірочки разом з ланцюгами можна купити за кілька десятків гривень, внаслідок чого було б дешевшим ліжко, його придбала б більша кількість сімей. Підійдуть зірочки, мала і велика, такого розміру, як продаються, лише до зірочки потрібно прикріплювати металеву пластину з отвором, щоб надіти на вал, на якому в такому випадку зірочку найлегше закріпити зварюванням. При потребі замінити зірочку її неважко зрізати. Так як зірочки передбачено встановлювати з обох боків ложа, їхнє швидке зношування малоймовірне, все ж при продажі ліжка варто додавати ремонтний комплект зірочок. Звичайно що потужний виробник міг би виготовляти зірочки знімні. Пасово-шківна передача тут не годиться, тому що недопустима пробуксовка, яка розладнала б роботу ліжка, яка буде описана. Механізм трансформації ложа та його поворотів по поздовжній осі складається з нескладних деталей, які можна відремонтувати чи виготовити в звичайній майстерні відповідного профілю, яка є в кожному райцентрі, навіть в декотрих селах. Опорні щитки виготовлені з цупкої тканини або на зразок сітки з каната. Коли хворий за допомогою переносного пульта з напругою 24 вольти поверне ложе, на якому лежить, вправо чи вліво на 90°, то він опиняється лежачим на правому чи лівому боці на одному з опорних щитків. Хворому не обов'язково стежити щоб вчасно повернути важіль на переносному пульті назад у нейтральне положення, аби зупинити електродвигун, його зупинить кінцевий електровимикач, прикріплений до спинки ліжка, як тільки рама досягне вертикального поло 7 ження. Щоб зупинити ложе у горизонтальному положенні, важіль пульта потрібно ставити у нейтральне положення самому хворому. Отже рама з ложем замість горизонтального зайняла вертикальне положення, а опорний щиток горизонтальне над підлогою. Якщо хворий лежить на щитку, виготовленому у вигляді сітки з каната, який не вбирає води, то хворого можна помити, адже вода крізь сітку стікатиме у таз, підставлений під щиток. Якщо інший щиток зняти, то лише одна, навіть не сильна людина, лежачого боком на щитку хворого, але в цьому випадку вручну, може перевести, без особливих зусиль, у сидяче положення з опущеними ногами в таз, який знаходиться на підлозі, оповивши хворого поясом, пристьобнутим до хомутика, пришитого до тканини ложа, щоб хворий не похилився, як показано на схемі. Перевести хворого з лежачого на боці положення, установивши ноги хворого під прямим кутом до тулуба, у сидяче положення легше, ніж кожного разу нести його у ванну, не в кожній сім’ї є для цього достатньо фізично сильні особи. Часте перенесення у ванну є стресовим для хворого, який усвідомлює, що завдає стільки клопоту. Чи можна хворого переводити у сидяче положення скаже лікар. Лежачий на ложі хворий може самостійно, без сторонньої допомоги, перевести себе у сидяче положення з опущеними до підлоги ногами, на основі кришки унітаза, як показано на першій схемі. Потрібно пояснити, що слова "з опущеними до підлоги ногами" звичайно не означають що кожний хворий, навіть низького зросту, доторкатиметься ногами до підлоги. Ступні ніг декотрих знаходитимуться на 10 або й 20 сантиметрів вище від підлоги. Але дані слова найкраще передають уявну картину положення сидячого хворого, найближчу до дійсності, бо ноги хворого справді опущені вниз від поверхні ложа і при високому зрості хворого його ноги упруться в підлогу. У випадку контрактури суглоба нижньої кінцівки чи іншого патологічного процесу все одно можливість прийняти дану найоптимальнішу сидячу позу для хворого є значима. Отже, перемістивши важіль, який знаходиться на переносному пульті, з нейтрального положення у положення, при якому працюватиме електродвигун, хворий підніме себе у сидяче положення, засвітиться контрольна лампочка. Хворому не обов'язково стежити, щоб вчасно повернути важіль на пульті у нейтральне положення, аби зупинити електродвигун, його зупинить кінцевий електровимикач, прикріплений до спинки рами, коли спинна секція перемістить хворого у вертикальне сидяче положення. Контрольна лампочка продовжуватиме світитись. Одночасно з підняттям спинної секції опустилась ножна секція. Коли запрацював електродвигун, колесо передачі обертового руху редуктора почало обертати колесо передачі обертового руху, закріплене на частині вала, вставленого в наскрізний отвір осі, закріпленої на спинці ліжка. Виступ, що на колесі, закріпленому на частині вала, зійшов з кнопкового вимикача, лампочка контрольна засвітилась. Згадана частина вала регулюючою муфтою з’єднана з іншою частиною вала, на якій закріплене зубчасте конічне колесо передачі обертового руху. Вал підтримують кронштей 95182 8 ни, прикріплені до рами ліжка. Інше зубчасте конічне колесо закріплене на поперечному валу з малими велосипедними зірочками на його кінцях, цей вал прокручується у гніздах, прикріплених до рами ліжка. Отже, коли працюватиме двигун, прокрутиться і поперечний вал, який за допомогою ланцюгів на 90° прокрутить великі зірочки, внаслідок чого на 90° підніметься спинна секція. На одних валах з великими зірочками закріплені малі зірочки, які також прокрутяться на 90°, а будучи з'єднаними ланцюгами з малими зірочками, закріпленими на валах, у відгалуження яких вставлена рамка ножної секції, прокрутиться, повернеться вниз на 90° ножна секція. Зірочки обертатимуться зі швидкістю один оберт за хвилину. Приблизно. Також зі швидкістю один оберт за хвилину обертатиметься по повздовжній осі рама з ложем. Коли хворий перемістить важіль на пульті в протилежний бік, внаслідок чого вал редуктора покрутиться в протилежному напрямку, спинна і ножна секції переведуть хворого у лежаче положення. Хворому не обов'язково стежити, щоб вчасно зупинити двигун. Його зупинить кінцевий електровимикач, прикріплений до спинки рами ліжка, коли спинна секція займе горизонтальне положення. Контрольна лампочка продовжуватиме світитись, що свідчить про те, що інший двигун, який по поздовжній осі повертає раму, не ввімкнеться. Хворому потрібно важіль на пульті повернути у протилежний бік і поставити його в нейтральне положення, коли лампочка згасне. Після цього, пересунувши заслінку на пульті, закривши тільки що переміщуваний важіль, хворий одержує вільний доступ до іншого важеля, за допомогою якого можна ввімкнути правий чи лівий, по поздовжній осі ложа, поворот. Отже, обидва важелі одночасно через неуважність хворого ввімкнути неможливо, хоча це лише запасний варіант безпеки, додатковий. Отже хворий лампочку погасив, це означає, що виступ колеса, закріпленого на частині вала, натиснув на кнопку вимикача, прикріпленого до зовнішнього боку спинки ліжка, і що коли не світить лампочка, то колесо залишається в даному положенні. І лише при такому його положенні можливо ввімкнути інший двигун, який повертає раму. Це зв’язано з будовою і роботою регулюючої з’єднувальної муфти. Вона призначена забезпечувати безперешкодні повороти рами по поздовжній осі в діапазоні 180°, які були б неможливі через скованість цієї функції рами будовою іншого діючого механізму, який приводить в рух спинну і ножну секції, механізм відкривання-закривання вмістища, адже канат тягне спинна секція, піднімаючись, за допомогою прикріпленого до неї тягнучого блока. Кінцевою метою було створення конструкції компактного ліжка, яке, якщо не прикріплювати до нього спеціальні деталі, можна було б використовувати як звичайне спальне. Муфта складається з двох стаканів, один з яких вставлений в інший, які прикріплені до частин вала. Кожний зі стаканів має зовнішній виступ, ці виступи забезпечують прокручування поздовжнім валом поперечного вала та холостий поворот на 180° частини вала, що потрібно для поворотів ра 9 ми з ложем на 90° у правий, і на 90° у лівий боки. Биття виступів унеможливлюють надто повільні оберти. Під час з'єднання частин валів рама та секції ложа повинні знаходитись в горизонтальному положенні, ланцюги на зірочках. Частину вала з конічним колесом встановити так, щоб виступ стакана був внизу. Іншу частину вала встановити так, щоб виступ стакана був вверху, в діаметрально протилежному місці. Колесо передачі обертового руху закріпити на частині вала з зовнішнього боку спинки ліжка так, щоб в цей момент виступ на колесі, про який вже писалось, натискав кнопку вимикача, прикріпленого з зовнішнього боку до спинки ліжка. При такому положенні колеса контрольна лампочка не світитиметься і раму по поздовжній осі можна повертати скільки забажає хворий, щоб лежати не лише на спині, але й на правому чи лівому боці, що вбереже його тіло від пролежнів Навіть здоровій людині важко, особливо коли не спить, знаходитись в незмінній лежачій позі хоча б півгодини. Інколи хочеться змінити позу й через п'ять хвилин. Хворому психологічно важко часто турбувати доглядача. Як тільки рама зробить поворот на кілька градусів у праву чи ліву сторону, інший двигун вже не ввімкнеться. Для цього на колесі передачі обертового руху, з допомогою якого повертається рама і яке прикріплене до маточини, надітої на вісь з наскрізним отвором, є виступ, який при горизонтальному положенні рами натискує на підпружинену кнопку вимикача, прикріпленого до спинки ліжка з внутрішнього боку. Інший двигун, за допомогою якого хворий переводить себе у сидяче положення, ввімкнеться і працюватиме лише тоді, коли даний виступ натискатиме на кнопку вимикача. Обидва двигуни одночасно можливо ввімкнути, лише коли обидва виступи обох коліс передачі обертового руху тиснутимуть на кнопки вимикачів, прикріплених з внутрішньої та зовнішньої сторін спинки ліжка. Якщо допустити, що обидва двигуни запрацюють одночасного, один з них через найбільше дві секунди зупиниться, бо почнуть сходити з кнопок вимикачів обидва виступи коліс, і залишиться працювати той двигун, який крутить колесо, виступ якого швидше зійшов з кнопки вимикача. Адже при сходженні виступа з кнопки розривається електричне коло іншого двигуна. Виступ іншого колеса залишається на кнопці, адже двигун зупинився, а ці колеса обертаються з малою швидкістю. І ніхто не буде вмикати двигуни одночасно, протягом однієї секунди, хіба якийсь бешкетник. Все ж, якщо б так сталось, що зійшли б кнопок обидва виступи одночасно, одночасно зупинилися б обидва двигуни, адже електричне коло кожного було б розірване. Після цього пультом неможливо було б ввімкнути жодний двигун. В такому випадку, майже неймовірному, колесо з виступом, будь-яке, потрібно було б повернути вручну, щоб виступ натиснув на кнопку вимикача, тобто замкнув електричне коло іншого двигуна, після чого він знову вмикався б за допомогою пульта. До того ж, як вже писалось, додатковою гарантією, що через неуважність обидва двигуни не вмикатимуться, є пульт у футлярі з пересувною 95182 10 заслінкою, яка користуватись обома важелями одночасно не дозволяє: якщо відкритий один, то закритий інший. Містить електропровід для гнучкого монтажу. З написаного вище також зрозуміло, що аби ввімкнути двигун, за допомогою якого хворий переводить себе у сидяче положення, ложе потрібно повернути у горизонтальне положення, при якому виступ колеса передачі обертового руху тисне на кнопку вимикача, що потрібно пам’ятати при збиранніліжка. Правильно зібрати згідно з інструкцією чи відремонтувати ліжко зможе електротехнік, який є в кожному селі, адже кожний електротехнік навіть зміг би самостійно змонтувати електричні кола згідно з умов даного опису. Ще однією додатковою, дублюючою гарантією нормальної роботи ліжка, є вимикач з підпружиненою кнопкою, прикріплений з внутрішньої сторони спинки рами в одному блоці за двома кінцевими вимикачами. На кнопку тиснутиме еластичний, пружний виступ спинної секції, коли вона знаходитиметься в горизонтальному положенні. Тисненням на кнопку вмикається електричне коло двигуна, який по поздовжній осі повертає раму. Отже, коли секція почне підніматись і виступ зсунеться з кнопки, повернути раму за допомогою пульта вже неможливо. Краще, щоб кнопка була з роликом на кінці, як підпружинений важіль кінцевого електровимикача. А ще краще, мабуть, переобладнати кінцевий електровимикач так, щоб при натисканні на важіль він замикав електричне коло, як звичайний вимикач з підпружиненою кнопкою, а при відпусканні важеля розмикав. Приєднати як звичайний вимикач. Який вимикач вигідніше застосувати, вибиратиме майбутній можливий виробник ліжка, це не важливо, вибір вимикачів достатній, з будьяким, який вмикатиме і вимикатиме, ліжко працюватиме. Це написано для того, щоб потенційний виробник, який, можливо, читатиме даний опис, не лякався приступити до виробництва ліжка. Хоч, якщо поспішно читати опис, може видатися, що конструкція ліжка складна, на ділі під час виробництва потрібно приладнати всього чотири кінцеві електровимикачі, виробництво яких проводиться, та три вимикачі. Найдешевшим і надійним колесом передачі обертового руху в даному випадку, діаметр якого порівняно великий, є круг, хоч би й з дерева, дошки, адже крутне навантаження незначне, оберти повільні, на який по ободу потрібно прикріпити металеву смугу та натягнути по ній велосипедний ланцюг, також прикріпивши його. Таке колесо крутитиме велосипедна зірочка, закріплена на валу редуктора. Пасову передачу можна застосувати для колеса обертового руху, закріпленого на частині вала і для колеса, прикріпленого до диска маточини, надітої на вісь. Додатковим, в рідкісних випадках використовуваним хворим, вузлом ліжка є П-подібна підйомна, шарнірно прикріплена до обох валів, які повертають спинну секцію, рамка, призначена піднімати і утримувати у піднятому положенні ноги хворого. Наприклад у випадку зниження артеріального тиску. До поперечної сторони рамки (перекладини) прикріплено накладену на основну суцільну ткани 11 ну, натягнуту на рамку ложа, складену з секцій, смугу, однорідної з основною, тканини, ширина якої не більша за відстань між опорними щитками. Адже ця смуга тканини підніматиметься і опускатиметься між опорними щитками, піднімаючи ноги хворого. Частина рамки опускатиме зігнуті в колінах ноги хворого до підлоги разом з ножною секцією завдяки шарнірному з'єднанню частини рамки, яка знаходиться над ножною секцією і частиною рамки, яка знаходиться над середньою секцією. У смузі тканини, яка знаходиться над середньою секцією, є отвір над вмістищем, як і в середній секції. Шарнірне з'єднання частин рамки дозволяє частині, яка над ножною секцією, з горизонтального положення опускатись вниз, але не дозволяє підніматись вгору, бо кінці труби, з якої виготовлена рамка, у місці шарнірного з’єднання стикаються, збігаючись. Це стикання дозволяє пересувати з однієї труби в іншу частину стержня для того, щоб застопорити шарнірне з’єднання, аби згадувана частина рамки не опустилась вниз, коли це буде потрібно. Стержень з труби в трубу переміщується рукояткою, прикріпленою до стержня, для можливості переміщення якої у трубі виконано кількасантиметрову щілину. До перекладини рамки прикріплено шнур, який ненатягнутим, трохи провисаючим прикріплено до каната, який знімно прикріплений до опорних щитків на рівні грудей хворого. Шнур проходить збоку уздовж опорного щитка, прикріплюється до каната двома витками навколо нього, після чого кінець шнура закріплюється синтетичною "липучкою". Якщо хворий бажає полежати з піднятими ногами, йому потрібно перемістити рукоятку стержня, щоб застопорити шарнірне з'єднання, та підняти себе у сидяче положення. При цьому підйомна рамка залишилась в горизонтальному положенні. Хворому потрібно злегка натягнути, щоб не провисав, шнур, обмотати двома витками шнура канат, та закріпити кінець шнура «липучкою». Якщо після цього хворий переведе себе у лежаче положення, його ноги будуть підняті, їх утримуватиме в такому положенні підйомна рамка. Якщо хворий захоче опустити ноги, йому потрібно перемістити рукоятку стержня, якщо стержень не зсунувся сам, в сторону спинної секції, після чого перевести себе у сидяче положення та відірвати "липучку". Ноги хворого разом з підйомною рамкою опустяться до підлоги. Якщо котрийсь хворий не зможе самостійно користуватись цією підйомною рамкою, за нього цю роботу виконає доглядач. Траплятимуться і такі хворі, за яких всі операції з пультом потрібно виконувати. Але вмикати пульт буде легше, ніж надриватись, переміщуючи хворого вручну, про це найкраще розпитати в самих доглядачів. Крім поздовжньої, накладної смуги тканини з рухомим отвором, середню секцію, на яку діє найбільше навантаження, зміцнює ще прикріплена знизу до двох паралельних деталей секції поперечна смуга однорідної з основною тканини, з отвором, який знаходиться над вмістищем. Замість гумового вмістища можна використовувати одноразові дешеві поліетиленові пакети для сміття, які продаються блоками. 95182 12 Щоб зняти вмістище, раму з хворим потрібно з горизонтального положення повернути у вертикальне, з допомогою кількох обертів коловорота розвести в боки підпружинені планки, зафіксувати рукоятку коловорота висувним фіксатором, змістити гумовий елемент, яким прикріплюється вмістище. Після цього на з’єднувальну муфту надівається змінне вмістище, накладається гумовий елемент так, щоб вона була утоплена в пазі, виконаному навколо муфти. Після цього за допомогою коловорота потрібно повернути в робоче положення підпружинені планки, які, щоб вмістище відкрилось без затримки, можна прикріпити до стінок вмістища смужкою скотчу. Під час виготовлення гумового вмістища до його стінок можна приклеїти по центру гумові скоби, у які можна вставляти фіксуючий предмет у вигляді шпильки чи завізувати шнурок. Вмістище завжди займатиме вертикальне положення, адже воно еластичне і підвішене, незалежно від горизонтального чи вертикального положення рами. Якщо хворий захоче опиратись на опорний щиток, повернувши раму менше ніж на 90°, раму в такому положенні утримуватиме колесо передачі обертового руху редуктора. Так саме колесо редуктора утримуватиме під меншим кутом ніж 90° спинну секцію, якщо хворий не побажає ставити її у вертикальне положення, а лише у напівлежаче. Винахід пояснюється графічними зображеннями: На Фіг.1 схематично зображено ліжко з горизонтальним положенням рами, піднятою спинною секцією і опущеною ножною секцією. Таке положення секцій ложа відповідає нормальній сидячій позі хворого, у яку хворий переводить себе сам пультом, який тримає в руці. Зoбражено зірочки ланцюгової передачі обертового руху, вмістище. На Фіг.2 зображено ліжко з горизонтальним положенням рами і секцій ложа, що відповідає лежачій на спині позі хворого. По обидва боки хворого прикріплені опорні щитки, виготовлені у вигляді сітки. На Фіг.3 зображено ліжко з вертикальним положенням рами і ложа, під час якого хворий має можливість лежати на боці на опорному щитку. У руці хворий тримає переносний пульт, яким повернув себе на бік. На Фіг.4 зображено опорний щиток з кронштейнами, за допомогою яких щиток прикріплюється знімно до крайніх секцій ложа. На Фіг.5 зображено кронштейн опорного щитка із головкою, фіксуючою пластиною, натяжною гайкою. На Фіг.6 зображено гніздо, в яке вставляється головка кронштейна. На Фіг.7 зображено механізм закривання та відкривання вмістища, хід каната. На Фіг.8 зображено вертикальне положення рами, завдяки якому відкривається вид знизу рами. Хворий знаходиться по другу сторону рами, він лежить на боці на опорному щитку. Це положення рами для заміни вмістища. На Фіг.9 зображене ліжко з вертикальним положенням рами, з обома опорними щитками, з надітими на ланцюгову передачу, колісну переда 13 чу обертового руху та електродвигуни-редуктори, кожухами. Зображено отвір у середній секції ложа, нижче якого прикріплюється вмістище, яке автоматично відкривається та автоматично герметично закривається. На Фіг.10 зображене ліжко з вертикальним положенням рами та сидячим на опорному щитку хворим з опущеними в таз ногами. Таз знаходиться на підлозі. Інший опорний щиток знято доглядачем, за допомогою якого хворий переведений в сидяче положення. На Фіг.11 зображено раму з ложем в горизонтальному положенні з шарнірно прикріпленою до валів спинної секції підйомною П-подібною рамкою у піднятому положенні. За допомогою цієї рамки хворий самостійно при бажанні піднімає свої ноги вгору. На Фіг.12 зображено регулюючу з’єднувальну муфту. Опис зображених деталей: рама ліжка 1, колесо спинки 2, спинка ліжка 3, вісь 4, вісь з отвором 5, спинка рами 6, стопор висувний 7, стопор висувний 8, зірочка мала 9, вал 10, переносний електропульт 11, секція ложа середня 12, гніздо 13, секція ложа спинна 14, блок 15, канат 16, пружний елемент 17, зірочка натягу ланцюга 18, блок 19, спинка рами 20, спинка ліжка 21, частина вала 22, вузол з двох кінцевих електровимикачів 23, електровимикач кнопковий 24, колесо передачі обертового руху 25, електродвигун-редуктор 26, колесо передачі обертового руху 27, зірочка мала 28, зірочка мала 29, зірочка велика 30, вал 31, пружний фіксуючий елемент 32, планка підпружинена 33, вмістище 34, секція ложа ножна 35, блок 36, щиток опорний 37, електровимикач кнопковий 38, головка 39, кронштейн опорного щитка 40, гайка натяжна 41, пластина фіксуюча 42, кронштейн 43, блок 44, кронштейн 44А, кронштейн 45, фіксатор висувний 46, коловорот 47, канат додатковий 48, кронштейн 49, планка упорна 50, пружина 51, планка підпружинена 52, вал поперечний 53, частина вала 54, кронштейн 55, колесо передачі обертового руху 56, муфта регулююча з’єднувальна 57, колесо передачі обертового руху зубчасте конічне 58 , колесо зубчасте конічне 59, кожух 60, отвір 61, кронштейн з роликом 62, ролик 63, гачок 63А, кінцевий електровимикач 64, кінцевий електровимикач 65, електропровід для гнучкого монтажу 66, кожух 67, кожух 68, електровимикач кнопковий 69, 70 таз 70, пояс 71, рамка П-подібна підйомна 72, рукоятка пересувного стержня 73, тканина накладена 74, шнур 75, з'єднання шарнірне 76, канат 77, отвір 78, стакан 79, виступ 80, виступ 81, стакан 82, підшипник 83. Основа ліжка складається зі спинок 3 та 21, до яких прикріплені колеса 2. До спинки 3 жорстко прикріплена вісь 4, на якій знаходиться маточина (на кресленні не показано), до диска якої прикріплена рама 1. До спинки 3 також прикріплений стопор висувний 7 та стопор висувний 8, якими у випадку тимчасової відсутності електроенергії передбачено стопорити раму 1 при переведенні її вручну у вертикальне положення та у горизонтальному положенні, попередньо роз'єднавши пере 95182 14 дачу обертового руху між колесами обертового руху 25 і 27. До спинки 21 прикріплена з наскрізним поздовжнім отвором вісь 5, на якій знаходиться маточина (на кресленні не показано), до диска якої прикріплена рама 1 та колесо передачі обертового руху 25 з виступом (на кресленні не показано), який тисне на підпружинену кнопку електровимикача 24 та з виступами (на кресленні не показано), від яких спрацьовують два кінцеві електровимикачі, блоком 23 прикріплені з внутрішнього боку спинки 21, як і вимикач 24. З зовнішнього боку спинки 21 прикріплено реверсивний електродвигун-редуктор 26 з колесом передачі обертового руху 27, та ще один реверсивний електродвигун-редуктор (на кресленні не показано) з колесом передачі обертового руху (на кресленні не показано). Прикріплено з підпружиненою кнопкою електровимикач 38. При ввімкненні двигуна 26 переносним пультом з напругою 24 вольти рама 1 з секціями 12 та 35 і 14, до яких прикріплено опорні щитки 37, повертається у праву чи ліву сторону по поздовжній осі з горизонтального у вертикальне положення, на 90°. Хворий опинятиметься в лежачій позі на правому чи лівому боці на одному з опорних щитків 37, які виготовлені з цупкої тканини або на зразок сітки з каната. Ввімкнувши двигун (на кресленні не показано), який переміщає секції 14 і 35, секція 14 підніметься вертикально вгору на 90°, а секція 35 опуститься вертикально вниз на 90°, хворий опиниться в нормальному сидячому положенні. Під час піднімання секції 14 вмістище 34 автоматично відкриється, під час опускання герметично закриється. До рами 1 прикріплено чотири стояки (на креслення цифрою не показано), до яких прикріплені розбірні, що складаються з двох хомутоподібних половин, гнізда (на кресленні не показано), в яких прокручують чотири вали 31 і 10, у трубоподібні під прямим кутом відгалуження яких (на кресленні не показано) вставлено П-подібні рамки секцій 14 і 35. До цих чотирьох стояків (на кресленні цифрою не позначено) також пригвинчені дві окремі паралельні деталі рамки (на кресленні цифрою не позначено) середньої секції 12, до яких, як і до Пподібних рамок секцій 14 і 35, прикріплено цупку тканину (на кресленні цифрою не позначено). Але ділянка тканини секції 12 має отвір 61. До двох паралельних деталей (на кресленні цифрою не позначено) рамки секції 12, на яку припадає найбільше навантаження, додатково знизу прикріплено підсилюючу смугу тканини з отвором (на кресленні не показано) діаметр якого дорівнює діаметру отвору 61. До зовнішніх кінців валів 31 і 10 прикріплено зірочки ланцюгової передачі 29, 30 і 9. Пасовошківна передача обертового руху розладнала б автоматику через можливу пробуксовку. До поперечних країв П-подібних рамок секцій 14 і 35 прикріплено гнізда 13, в які вставляються головки 39 кронштейнів 40, до яких прикріплена сітка опорного щитка 37. До кронштейна 40 прикріплена фіксуюча пластина 42 з різьбовим отвором (на кресленні цифрою не позначено) для гвинта 15 (на кресленні не показано), який, увійшовши у відповідний отвір (на кресленні цифрою не позначено) гнізда 13, не дозволяє кронштейну 40 переміститись. Гайкою 41 регулюється натяг сітки опорного щитка 37. До краю тканини, що межує з отвором 61, діаметр якого приблизно 250 міліметрів, пришито знизу еластичну основу кришки унітаза кругоподібної форми (на кресленні не показано), діаметром приблизно 250 міліметрів, висотою 30мм, до якої, наприклад, пружним гумовим елементом (на кресленні не показано) прикріплено жорстку з’єднувальну муфту (на кресленні не показано) діаметром 250мм, висотою 30мм з двома пазами по ободу для втоплення гумових елементів (на кресленні не показано), до якої пружним елементом 32 прикріплюється еластичне вмістище 34, виготовлене з гуми або поліетилену у формі пакета розміром приблизно 380×400мм. Вмістище 34 за бажанням доглядача за хворим можна заміняти одноразовим пакетом для сміття. До рами 1 прикріплено два кронштейни 49 на відстані приблизно 400мм один від одного, у яких є направляючі пази (на кресленні не показано), в яких ковзають підпружинені пружинами 51 паралельні планки 33 і 52, до яких прикріплені кінці каната 16, які проходять по блоках 36, прикріплених до упорних планок 50. Інші кінці каната 16 скріплені докупи і прикріплені до одного каната 16, який по направляючому (на Фіг.7 не позначено цифрою), та по блоках 44 і 19, закріплених на кронштейнах 45, 44А, 43, прикріплених до рами 1, проходить до блока 15, прикріпленого до кронштейна (на кресленні не показано), який прикріплений до рамки секції 14. Пройшовши по блоку 15, канат 16 проходить знизу вверх у виконаний для нього отвір у тканині секції 14, над цим отвором є кронштейн з роликом 62, поверх якого проходить канат 16 (кронштейн з роликом 62 прикріплений до рамки секції 14), далі канат 16 проходить нижче, знизу ролика 63, прикріпленого на межі з середньою секцією 12 за допомогою кронштейна (на кресленні не показано), прикріпленого до деталі рамки секції 12, якнайближче до вала 31. На цьому ж кронштейні, до якого прикріплено ролик 63, закріплено кільце (на кресленні не показано), крізь яке проходить канат 16. Після виходу каната 16 кільця до нього прикріплюється інше кільце (на кресленні не показано), яке не повинно входити в перше кільце, крізь яке пропущено канат 16. На віддалі 125мм, яка дорівнює довжині робочого ходу каната 16, від кільця, крізь яке пропущено канат 16, прикріплено гачок 63А з допомогою кронштейна (на кресленні не показано), прикріпленого до деталі рамки секції 12. Робочий хід каната 16 дорівнює 125мм за умови, що діаметр отвору 61 дорівнює 250мм отже, планкам 33 і 52, щоб повністю відкрити чи закрити вмістище 34, потрібно проходити по 125мм, половину діаметра отвору 61. Якщо кільце (на кресленні не показане), прикріплене до каната 16, надіти на гачок 63А, то вмістище 34 відкриється, якщо кільце з гачка 63А зняти, то вмістище не відкриється, хоч хворий і переведе себе у сидяче положення. Невідкриван 95182 16 ня вмістища потрібне в тому випадку, коли хворий хоче просто посидіти, зайнявши відповідне положення тіла, щоб відпочити від перебування в лежачій позі. З гачка 63А кільце зніматиметься, та і накладатиметься легко, адже холостий хід каната 16 навіть значно більший за робочий, коли секції 14 і 35 знаходяться у горизонтальному положенні. Значний холостий хід каната 16, вірніше сказати значна частина каната 16, забезпечує холостий хід секції 14 стосовно відкривання вмістища 34, що в свою чергу забезпечує відкривання вмістища 34 тільки в останні три секунди підйому секції 14, тоді як весь підйом триває 15 секунд. Опускання секції 14 в горизонтальне положення також триває 15 секунд, але завдяки великому холостому ходу секції 14 закривання вмістища 34 здійснюється протягом перших трьох секунд опускання. Щоб забезпечуючий холостий хід секції 14 корисний надлишок каната 16 не створював перешкод значним провисанням, частину провисаючого каната 16 вибиратиме пружний елемент 17, наприклад гумовий елемент, під час опускання секції 14. Адже секція 14, піднімаючись, натягає канат 16, стискаючи його за допомогою пружини 51, щоб віддалити одну від одної планки 33 і 52, внаслідок чого вмістище 34 відкривається, а, опускаючись, секція 14 ослаблює натяг каната 16, аж до його провисання після того, як канат 16, пройшовши робочі 125мм, виконав свою роботу, відпустивши стиснуті пружини 51 протягом перших трьох секунд. Протягом решти 12 секунд провисання частини каната 16 збільшується. Інший канат (на кресленні не показано), прикріплений до секції 14, забезпечує спрацювання кінцевого електровимикача 64, коли секція 14 хворим переводиться у вертикальне положення, частина цього каната забезпечує холостий хід секції 14 стосовно спрацювання вимикача 64, чим забезпечується чітке вчасне автоматичне спрацювання кінцевого електровимикача 64 у випадку, якщо б хворий втратив пильність і не вимкнув двигуна вчасно сам. З метою перестраховки можна встановити ще один кінцевий електровимикач (на кресленні не показано), який спрацьовував би від безпосереднього натискання секції 14, кінцеві електровимикачі дешеві, за сотню гривень можна придбати кілька штук. Але зайвого вимикача мабуть не потрібно, секцію 14 у вертикальному положенні здатний зупинити канат 16, а також канат (на кресленні не показано), який вмикатиме кінцевий електровимикач 64. Привод обертового руху варто оснастити запобіжною муфтою (на кресленні не показано), а електрообладнання - електрозапобіжниками. Нарешті ясно, що хворому, який не здатний контролювати свої дії, електропульт 11 не вручать, ним керуватиме доглядач, який без цього ліжка, можливо, і не зміг би обслуговувати хворого, довелось би доручати доглядання комусь фізично сильнішому. Секцію 14 хворий може зупинити під кутом, меншим за 90°, повернувши важіль (на кресленні не показано), який знаходиться на пульті 11 у нейтральному положенні в момент, коли його тіло набуде бажаного положення. Секцію 14 у бажаному положенні утримуватиме колесо передачі обе 17 ртового руху редуктора (на кресленні не показано). Кінцевий електровимикач 65 зупиняє автоматично двигуна (на кресленні не показано), коли секція 14 опускається в горизонтальне положення. Кінцеві електровимикачі 64 і 65 прикріплені з внутрішньої сторони рами 1, як і кнопковий вимикач 69, вони знаходяться під напругою 24 вольти, як і решта вимикачів, в т.ч. переносний пульт 11. Тільки тоді ввімкнеться двигун 26, який повертає раму 1, коли секція 14 тисне еластичним виступом (на кресленні не показано) на підпружинену кнопку вимикача 69. Два кінцеві електровимикачі, прикріплені блоком 23 з внутрішнього боку спинки 21, вимикають електродвигун 26, коли рама 1 повертається в той чи інший бік у вертикальне положення, а саме зупиняють її в той момент, коли рама 1 повернута на кут 90°. Для перестраховки можна прикріпити стержневий обмежувач (на кресленні не показано). Хворий раму 1, якщо забажає, може повернути на кут, менший за 90°, повернувши важіль пульта 11 у нейтральне положення в момент, коли його тіло набуде бажаного положення. На кінцеві електровимикачі, прикріплені блоком 23, натискають відповідні виступи (на кресленні не показано), які прикріплені до колеса передачі обертового руху 25, до цього колеса також прикріплений виступ (на кресленні не показано), який натискає на підпружинену кнопку вимикача 24, і лише тоді, коли дана кнопка тиснутиме на вимикач 24, ввімкнеться пультом двигун (на кресленні не показано), який піднімає секцію 14. У вісь з отвором 5 вставляється частина вала 22, на якій з зовнішньої сторони спинки 21 закріплюється колесо передачі обертового руху 56, на якому прикріплено виступ (на кресленні не показано), який тисне на підпружинену кнопку вимикача 38 (Фіг.2), прикріпленого з зовнішнього боку до спинки 21. Частину вала 22 та іншу частину вала 54 з закріпленим на ній зубчастим конічним колесом передачі обертового руху 58 утримують кронштейни 55, прикріплені до рами 1. Частина вала 22 із частиною вала 54 з'єднані регулюючою муфтою 57. Інше зубчасте конічне колесо 59 закріплене на поперечному валу 53, на кінцях якого закріплені зірочки, ланцюгової передачі обертового руху 28. Вал 53 прокручується в гніздах (на кресленні не показано), прикріплених до рами 1. Муфта 57 складається з двох стаканів 79 і 82, стакан 79 вставлений в стакан 82, обидва стакани прикріплені до частин вала 22 і 54 і мають зовнішні виступи 80 і 81, які дозволяють прокручування стаканів 79 і 82 один відносно другого на 180°. З метою правильного встановлення механізму раму 1 та секції 14 і 35 потрібно встановити у горизонтальне положення, на зірочки 28, 29, 30 і 9 надіти ланцюги (на кресленні не показано), відрегулювати натяг ланцюгів. Частину вала 54 встановити так, щоб виступ 80 стакана 79, прикріпленого до частини вала 54, був внизу. Частину вала 22 встановити так, щоб виступ 81 стакана 82, прикріпленого до частини вала 22, був вверху, в діаметрально-протилежному напрямку. При такому положенні частини вала 22 колесо передачі 95182 18 обертового руху 56 закріплюється на частині вала 22 так, щоб виступ (на кресленні не показано) колеса 56 тиснув на підпружинену кнопку вимикача 38. Тільки при такому положенні колеса 56 ввімкнеться пультом 11 двигун 26, який повертає раму 1. Отже і вимикач 38 і вимикач 69 контролюють ввімкнення двигуна 26. Отож всього є три кнопкові вимикачі 38, 69, 24 та чотири кінцеві електровимикачі 64, 65 та з двох кінцевих електровимикачів вузол 23. Тож щоб можливо було ввімкнути двигун 26, який повертає раму 1, потрібно, щоб виступ колеса 56 тиснув кнопку вимикача 38, інакше буде розімкнуте електричне коло двигуна 26. Що кнопка вимикача 38 натиснута, свідчитиме згасання контрольної лампочки (на кресленні не показано), яка ввімкнута під час перебування хворого в сидячому положенні. Але хоч хворий і переведе себе назад у лежаче положення, лампочка ще світитиме, що означає, що виступ колеса 56 ще не натиснув кнопку вимикача 38. Тож потрібно важіль на переносному пульті 11 повернути в протилежний бік, щоб колесо 56 прокрутилось на чверть оберту назад. Що колеса 56 вже натиснуло кнопку вимикача 38, свідчитиме згасання лампочки, під час якого хворому потрібно перевести важіль пульта 11 в нейтральне положення. Якщо хворий не встигне вимкнути електродвигуна поки не світитиметься лампочка, вона засвітиться знову. Тож важіль пульта 2 знову потрібно переводити в протилежний бік, бо виступ колеса 56 проскочив через кнопку вимикача 38. Коли лампочка погасне, можна переміщувати заслінку (на кресленні не показано) пульта 11, закриваючи доступ до важеля (на кресленні не показано), яким вмикався попередній двигун, одночасно переміщенням цієї заслінки, відкриваючи доступ до важеля пульта 2, яким вже ввімкнеться двигун 26. Як лише рама 1 зробить поворот на кілька градусів, інший двигун, який переміщає секції 14 і 35, вже не ввімкнеться, аж поки рама 1 знову не опиниться в горизонтальному положенні, при якому виступ колеса 25 тиснутиме кнопку вимикача 24. П-подібна рамка підйомна 72, призначена піднімати ноги хворого за бажанням і в разі потреби, шарнірно прикріплена до валів 31. У неробочому положенні рамка 72 опирається на секції 12 і 35 і складається з двох шарнірно скріплених частин, які цифрами не позначені, місце шарнірного з'єднання позначене цифрою 76. Перша частина рамки 72, яка над секцією 12, з’єднана шарнірним з'єднанням 76 з другою частиною рамки 72, яка над секцією 35, отже при опусканні секції 35 до підлоги опускатиметься і друга частина рамки 72. Шарнірне з'єднання 76 дозволяє другій частині рамки 72 опускатись із горизонтального положення вниз, але не дозволяє підніматись вгору, бо кінці труби, з якої виготовлена рамка 72 , у місці шарнірного з'єднання в горизонтальному положенні стикаються, збігаючись, це дозволяє пересувати з однієї труби в іншу частину стержня (на кресленні не показано), щоб за потреби застопорити шарнірне з'єднання 76, щоб друга 19 частина рамки 72 не опустилась вниз разом з секцією 35. Стержень (на кресленні не показано) переміщується прикріпленою до нього рукояткою 73, для можливості переміщення якої в трубі вирізано щілину (на кресленні не показано) приблизно триміліметрової товщини, 50мм довжини, на віддалі 200мм від з’єднання 76. Біля місця даного шарнірного з'єднання 76 трубу можна зміцнити, хоч би насунувши відрізок труби більшого діаметра (на кресленні не показано). До перекладини (на кресленні цифрою не позначено) П-подібної рамки72 прикріплено накладену на основну тканину (на кресленні цифрою не показано), прикріплену до рамок секцій 14, 12, 35, смугу тканини 74, однорідної з основною, ширина якої менша за відстань між опорними щитками 37. В тканині 74 є отвір 78, який співпадає з отвором 61. До цієї ж перекладини (на кресленні цифрою не показано) прикріплено шнур 75, який ненатягнутим, провисаючим прикріплено до каната 77, який знімно прикріплений до обох опорних щитків 37 на рівні грудей хворого. Шнур 75 проходить збоку уздовж опорного щитка 37, до каната 77 прикріплюється з допомогою синтетичної "липучки" (на кресленні не показано), прикріпленої до кінця шнура 75, спочатку обмотавши кінець шнура 75 навколо каната 77. Якщо хворий бажає полежати з піднятими ногами, йому потрібно перемістити рукоятку пересувного стержня 73, щоб застопорити шарнірне з'єднання 76, та підняти себе у сидяче положення. Друга частина рамки 72 не опустилась з секцією 35 тому, що шарнірне з'єднання 76 застопорене. Тож хоч секція 35 опустилась, ноги хворого залишились в горизонтальному положенні на другій частині рамки 72. Хворому потрібно трохи натягнути, щоб не дуже провисав шнур 75, його кінцем обмотати двома витками канат 77 та закріпити кінець шнура 75 "липучкою", яка прикріплена до цього ж шнура 75 (на кресленні не показано). Якщо хворий переведе себе у лежаче положення, його ноги будуть підняті, опиратимуться у тканину 74. 95182 20 Щоб опустити ноги, потрібно перемістити рукоятку73, якщо вона не зсунулась сама, адже рамка 72 піднята, до себе, після чого перевести себе у сидяче положення та відірвати "липучку". Можливо, не кожний хворий зможе самостійно користуватись рамкою 72, як і іншими функціональними вузлами. Все ж доглядачу легше буде переміщувати хворого за допомогою пульта, ніж вручну. Щоб зняти вмістище 34, раму 1 з хворим потрібно повернути з горизонтального у вертикальне положення. Кількома обертами коловорота 47, намотавши додатковий канат 48, розвести в боки підпружинені планки 33 і 52, зафіксувати коловорот 47, висунувши фіксатор 46. Змістивши пружний фіксуючий елемент 32, наприклад тугий гумовий елемент (на кресленні не показано), можна зняти вмістище 34 та встановити, прикріпивши до муфти (на кресленні не показано) гумовим елементом, який повинен бути утоплений в пазі (на кресленні не показано) виконаному по ободу муфти (на кресленні не показано), або бути накладеним вище кільцевого виступа, виконаного по ободу муфти (на кресленні не показано). Після цього за допомогою коловорота 47 потрібно повернути в робоче положення планки 33 і 52, які повинні герметично стиснути еластичне вмістище 34. Щоб вмістище 34 відкривалось без затримки і повністю, кожну з планок 33 і 52 можна прикріпити до відповідної стінки вмістища 34 смужкою скотчу. А щодо вмістища багаторазового використання 34 гумового, то під час його виготовлення до кожної з його стінок, обох (на кресленні не показано), потрібно приклеїти по центру дві смужки з тонкої, до 2мм, гуми, кожна з яких утворила б скобу (на кресленні не показано), між цими "скобами" лягатиме планка 33, наприклад, яку можна закріплювати зав'язуванням шнурка, протягнутого крізь "скоби" (на кресленні не показано). При будь-якому положенні рами 1 еластичне вмістище 34 займатиме вертикальне положення. 21 95182 22 23 Комп’ютерна верстка Н. Лиcенко 95182 Підписне 24 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
