Ліжко, що трансформується

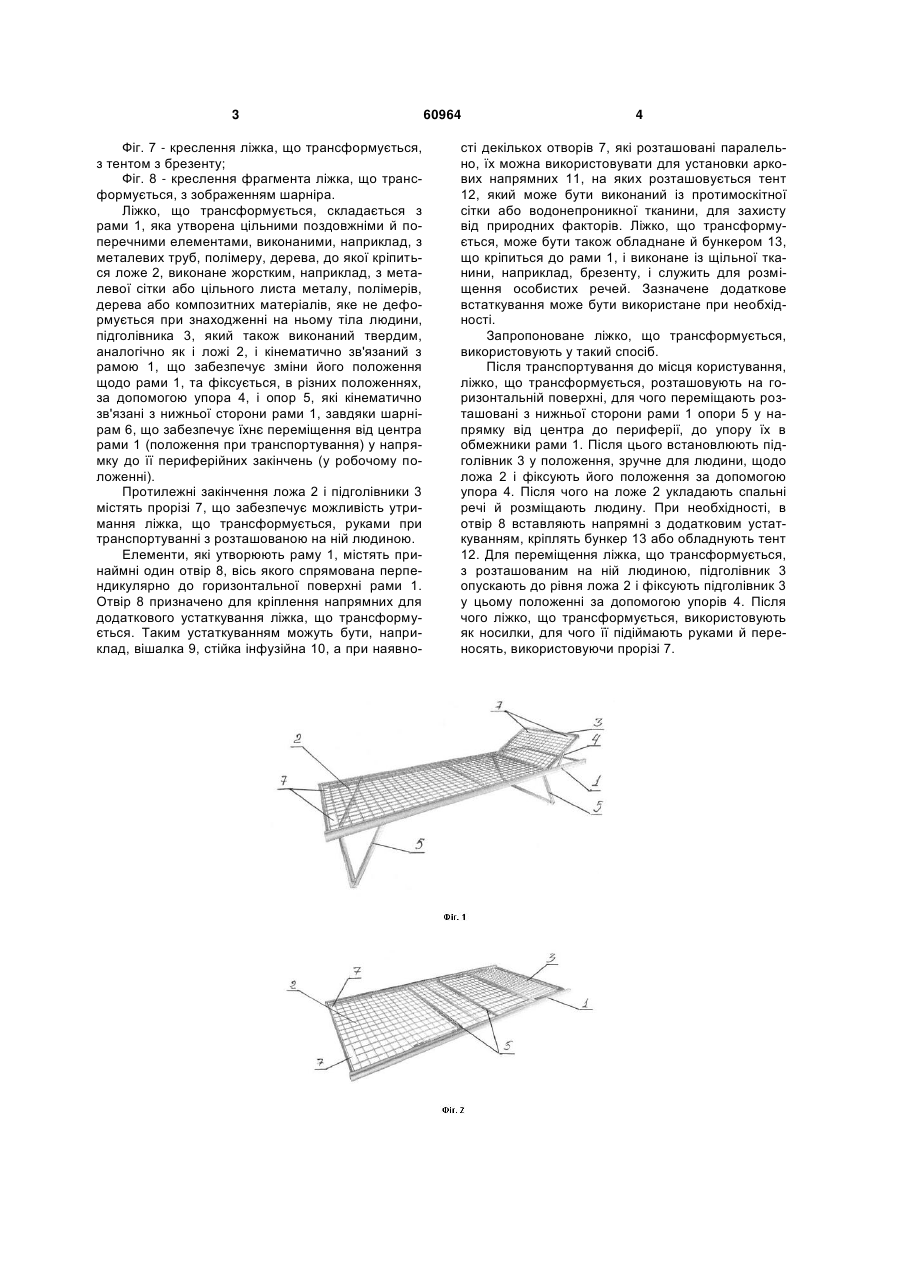

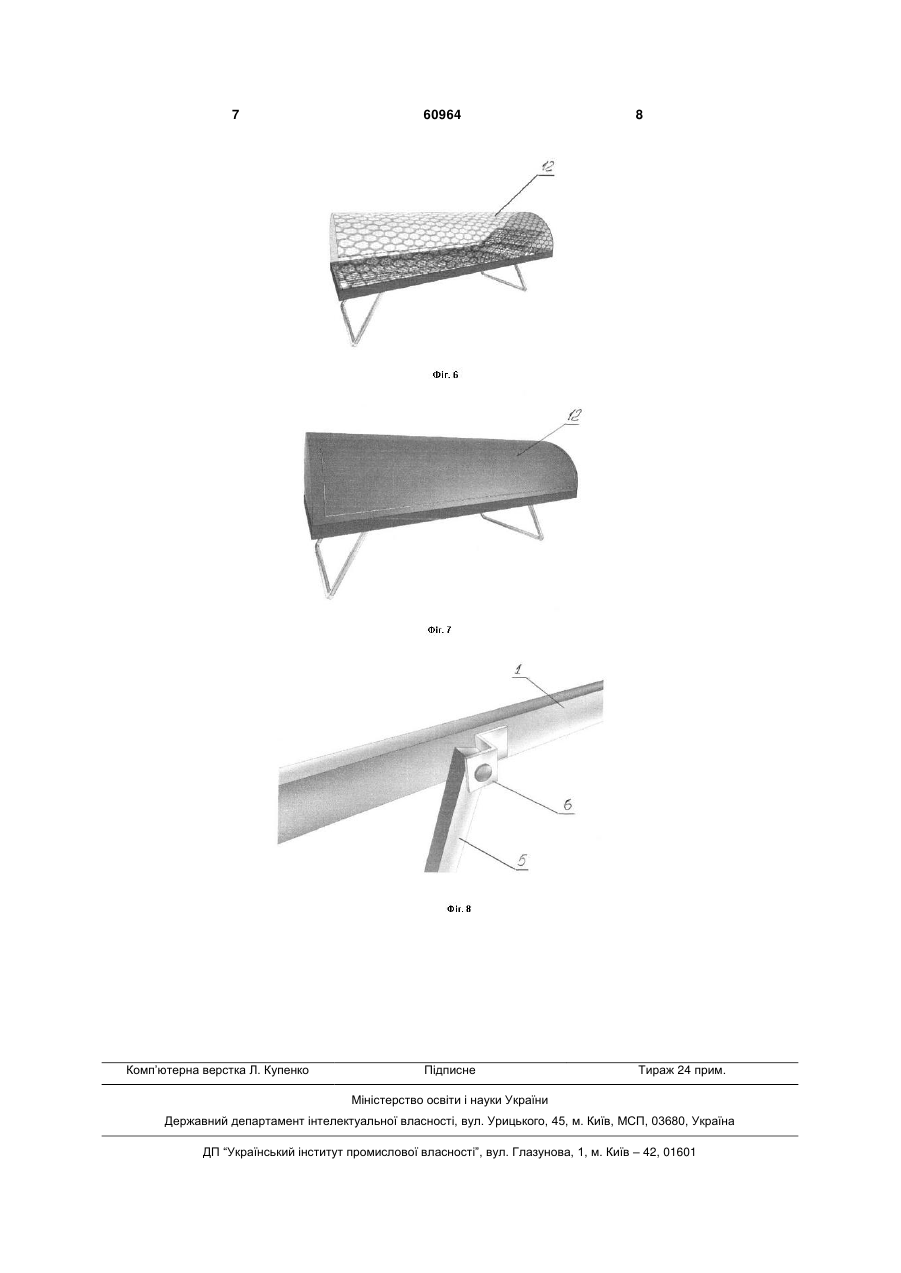

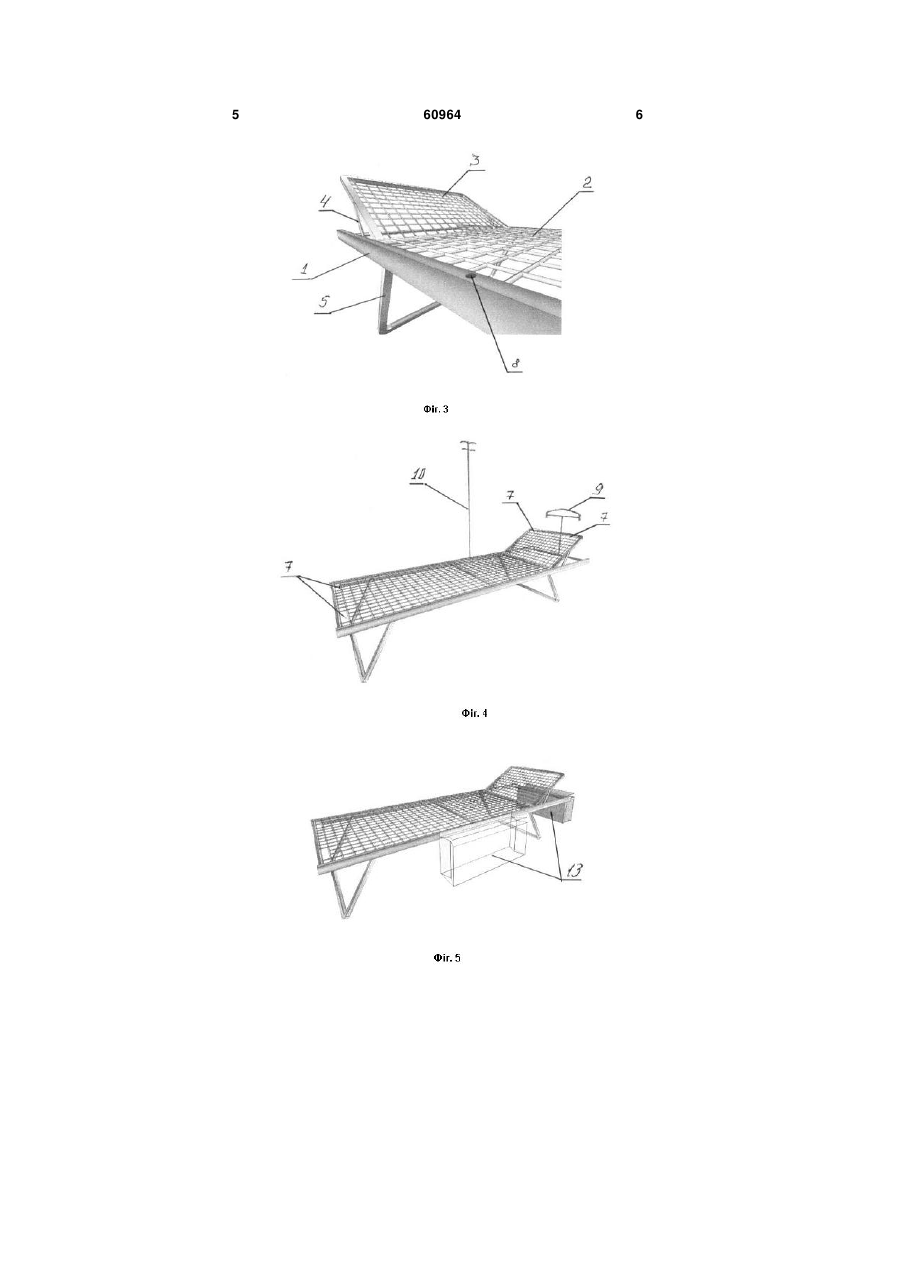

1. Ліжко, що трансформується, яке містить раму з ложем, підголівник і опори, кінематично зв'язані з рамою, яке відрізняється тим, що ложе й підголівник виконані жорсткими. 2. Ліжко, що трансформується, за п. 1, яке відрізняється тим, що рама містить щонайменше один отвір, вісь якого перпендикулярна площини рами. (19) (21) u201105967 (22) 13.05.2011 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ХАЛЯВКА АНДРІЙ ОЛЕКСАНДРОВИЧ, ХАЛЯВКА ІГОР ОЛЕКСАНДРОВИЧ (73) ХАЛЯВКА АНДРІЙ ОЛЕКСАНДРОВИЧ, ХАЛЯВКА ІГОР ОЛЕКСАНДРОВИЧ 3 Фіг. 7 - креслення ліжка, що трансформується, з тентом з брезенту; Фіг. 8 - креслення фрагмента ліжка, що трансформується, з зображенням шарніра. Ліжко, що трансформується, складається з рами 1, яка утворена цільними поздовжніми й поперечними елементами, виконаними, наприклад, з металевих труб, полімеру, дерева, до якої кріпиться ложе 2, виконане жорстким, наприклад, з металевої сітки або цільного листа металу, полімерів, дерева або композитних матеріалів, яке не деформується при знаходженні на ньому тіла людини, підголівника 3, який також виконаний твердим, аналогічно як і ложі 2, і кінематично зв'язаний з рамою 1, що забезпечує зміни його положення щодо рами 1, та фіксується, в різних положеннях, за допомогою упора 4, і опор 5, які кінематично зв'язані з нижньої сторони рами 1, завдяки шарнірам 6, що забезпечує їхнє переміщення від центра рами 1 (положення при транспортування) у напрямку до її периферійних закінчень (у робочому положенні). Протилежні закінчення ложа 2 і підголівники 3 містять прорізі 7, що забезпечує можливість утримання ліжка, що трансформується, руками при транспортуванні з розташованою на ній людиною. Елементи, які утворюють раму 1, містять принаймні один отвір 8, вісь якого спрямована перпендикулярно до горизонтальної поверхні рами 1. Отвір 8 призначено для кріплення напрямних для додаткового устаткування ліжка, що трансформується. Таким устаткуванням можуть бути, наприклад, вішалка 9, стійка інфузійна 10, а при наявно 60964 4 сті декількох отворів 7, які розташовані паралельно, їх можна використовувати для установки аркових напрямних 11, на яких розташовується тент 12, який може бути виконаний із протимоскітної сітки або водонепроникної тканини, для захисту від природних факторів. Ліжко, що трансформується, може бути також обладнане й бункером 13, що кріпиться до рами 1, і виконане із щільної тканини, наприклад, брезенту, і служить для розміщення особистих речей. Зазначене додаткове встаткування може бути використане при необхідності. Запропоноване ліжко, що трансформується, використовують у такий спосіб. Після транспортування до місця користування, ліжко, що трансформується, розташовують на горизонтальній поверхні, для чого переміщають розташовані з нижньої сторони рами 1 опори 5 у напрямку від центра до периферії, до упору їх в обмежники рами 1. Після цього встановлюють підголівник 3 у положення, зручне для людини, щодо ложа 2 і фіксують його положення за допомогою упора 4. Після чого на ложе 2 укладають спальні речі й розміщають людину. При необхідності, в отвір 8 вставляють напрямні з додатковим устаткуванням, кріплять бункер 13 або обладнують тент 12. Для переміщення ліжка, що трансформується, з розташованим на ній людиною, підголівник 3 опускають до рівня ложа 2 і фіксують підголівник 3 у цьому положенні за допомогою упорів 4. Після чого ліжко, що трансформується, використовують як носилки, для чого її підіймають руками й переносять, використовуючи прорізі 7. 5 60964 6 7 Комп’ютерна верстка Л. Купенко 60964 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
