Нарізний ковпачок та кришка з таким ковпачком

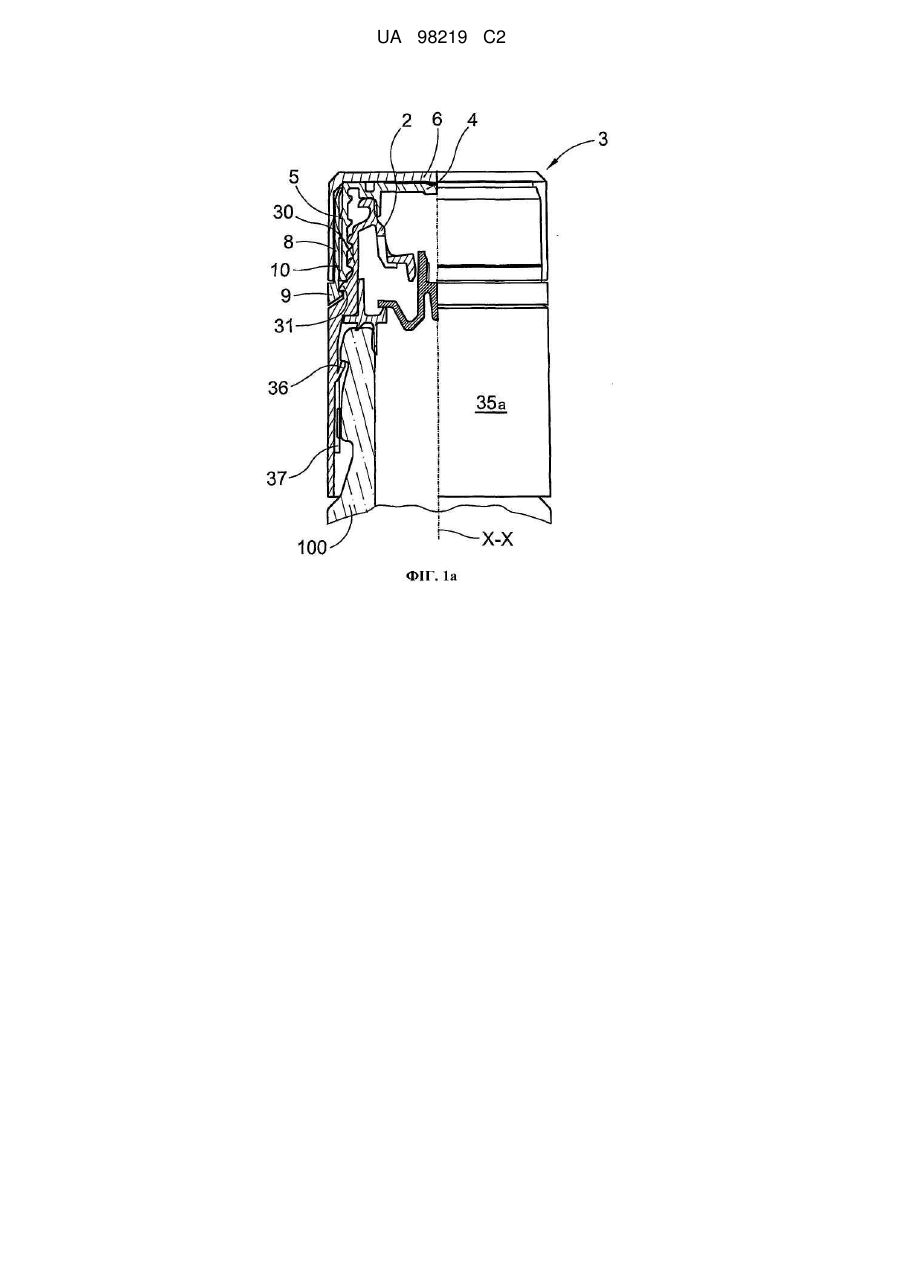

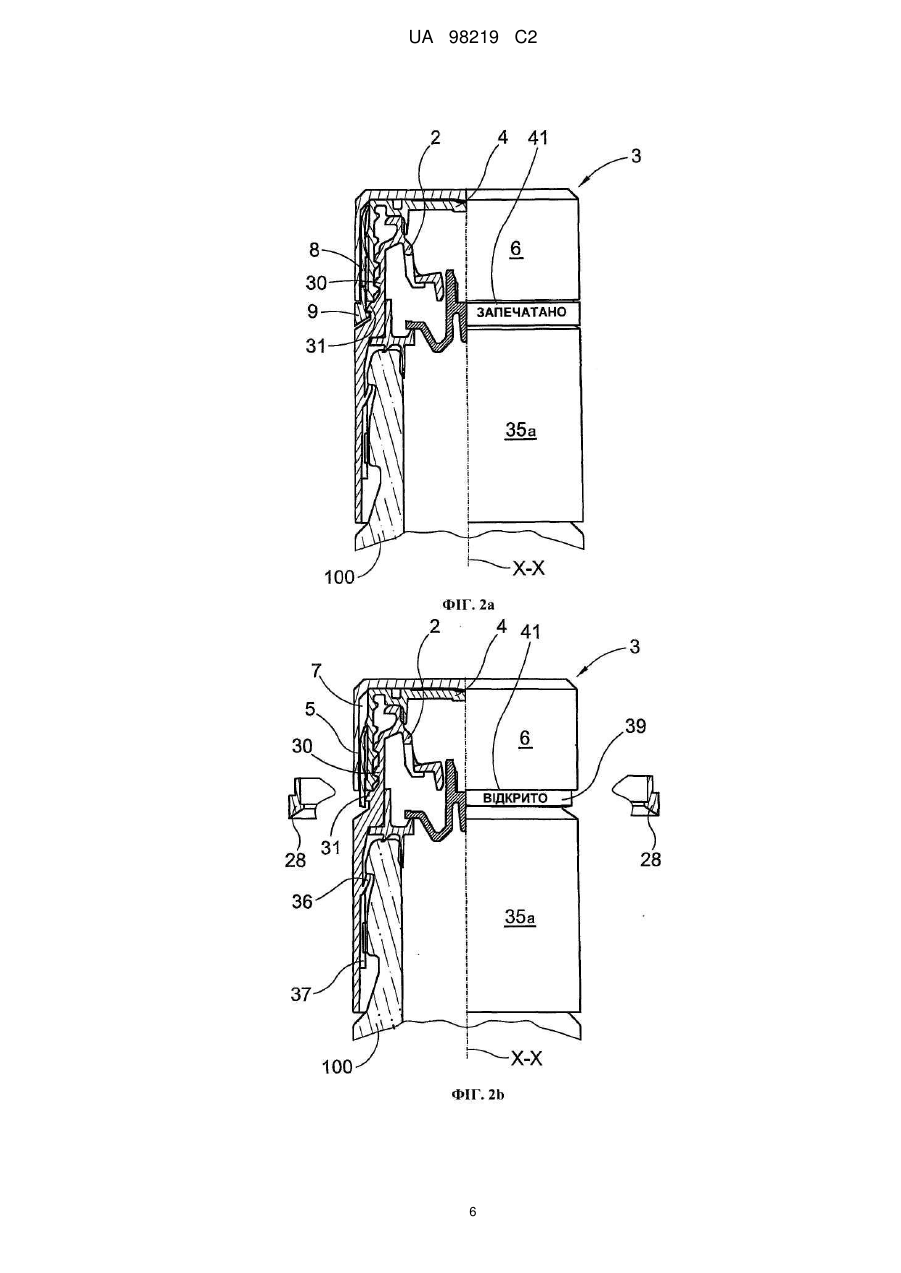

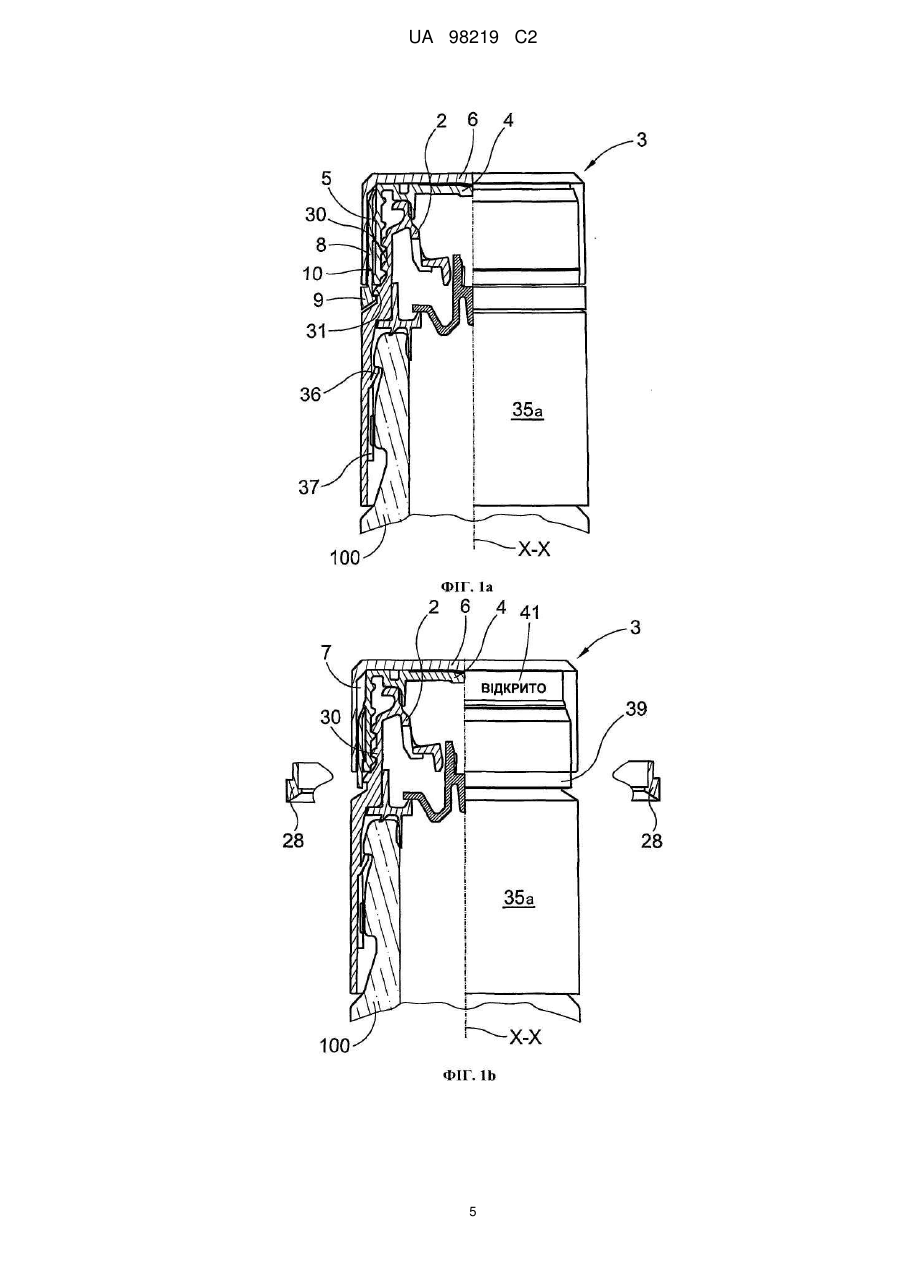

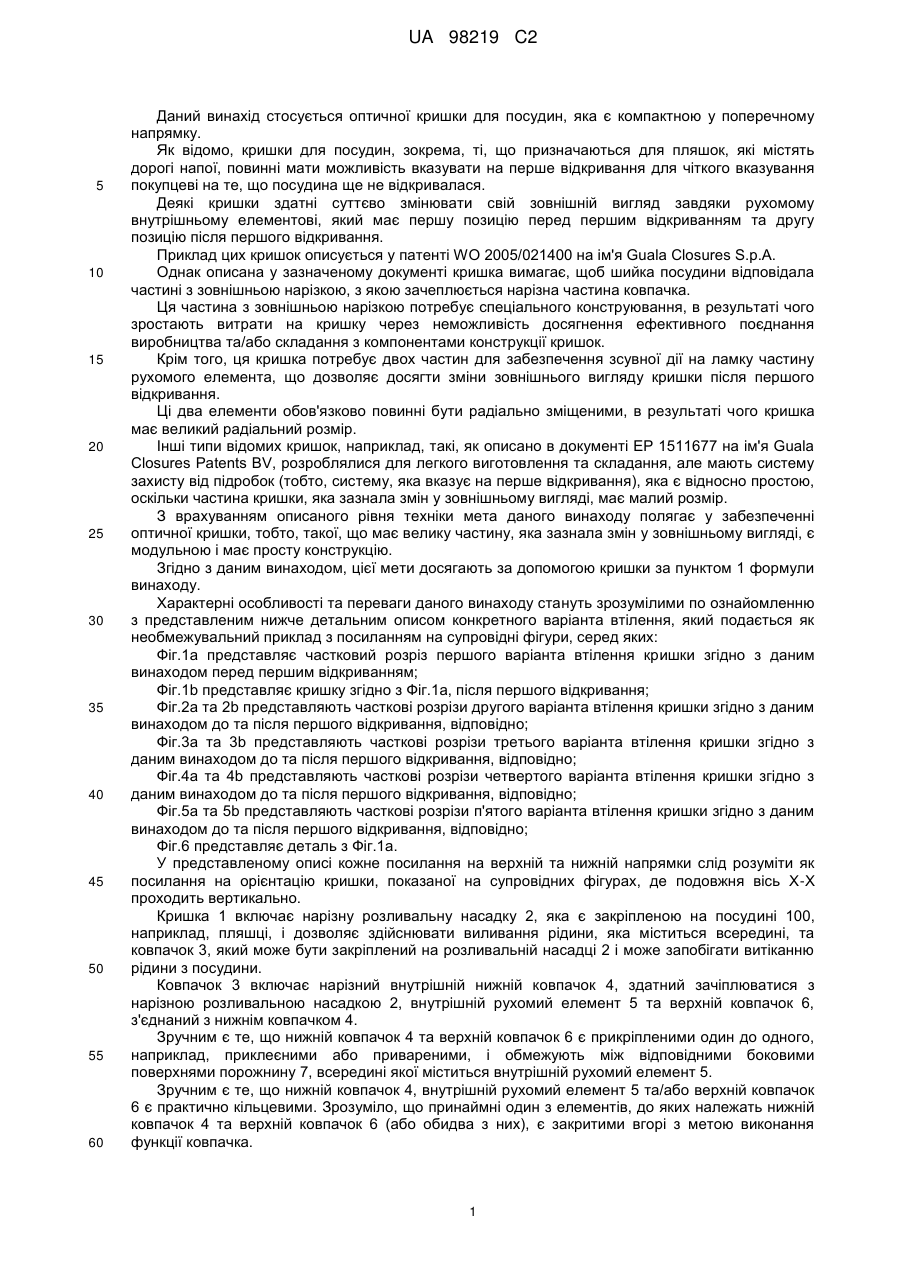

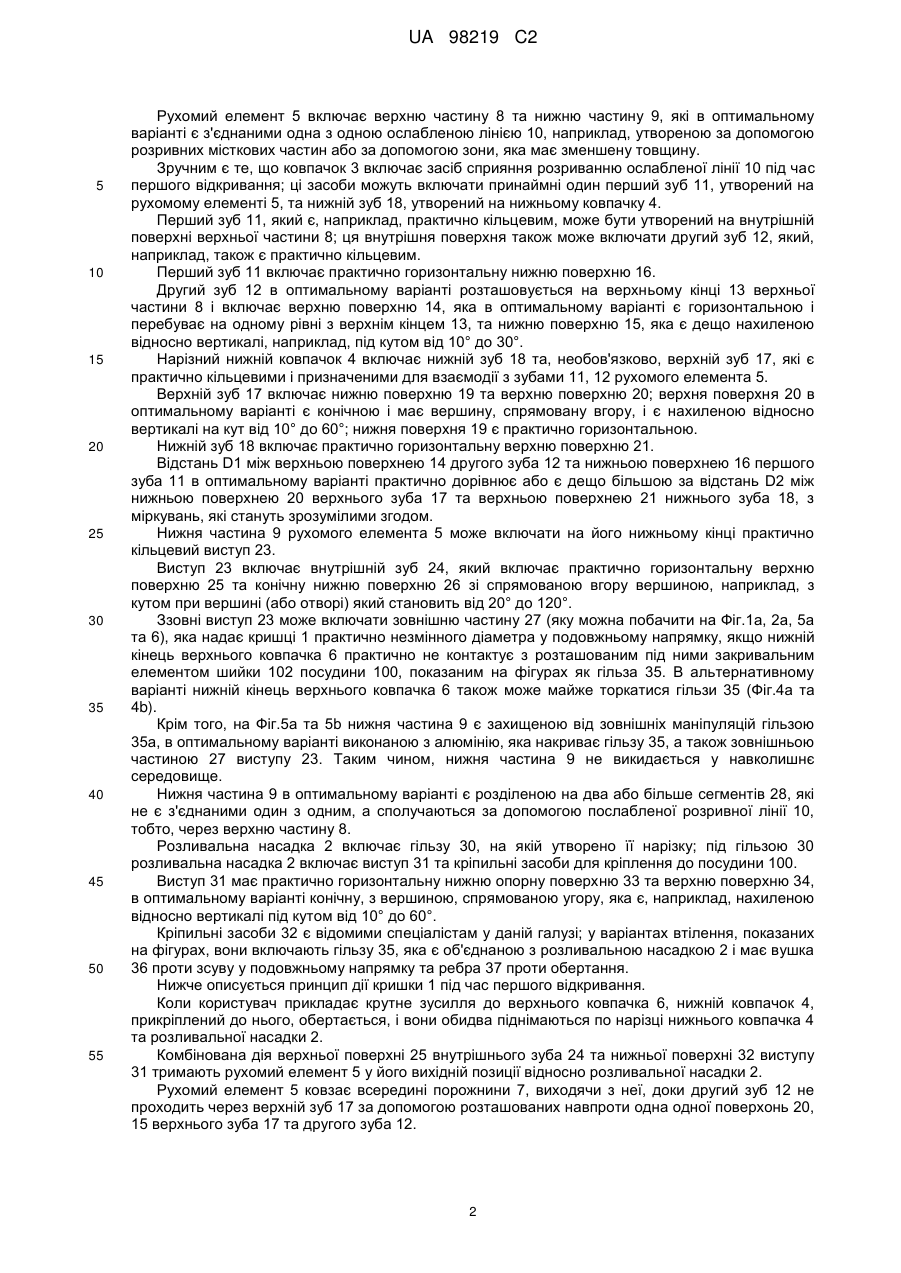

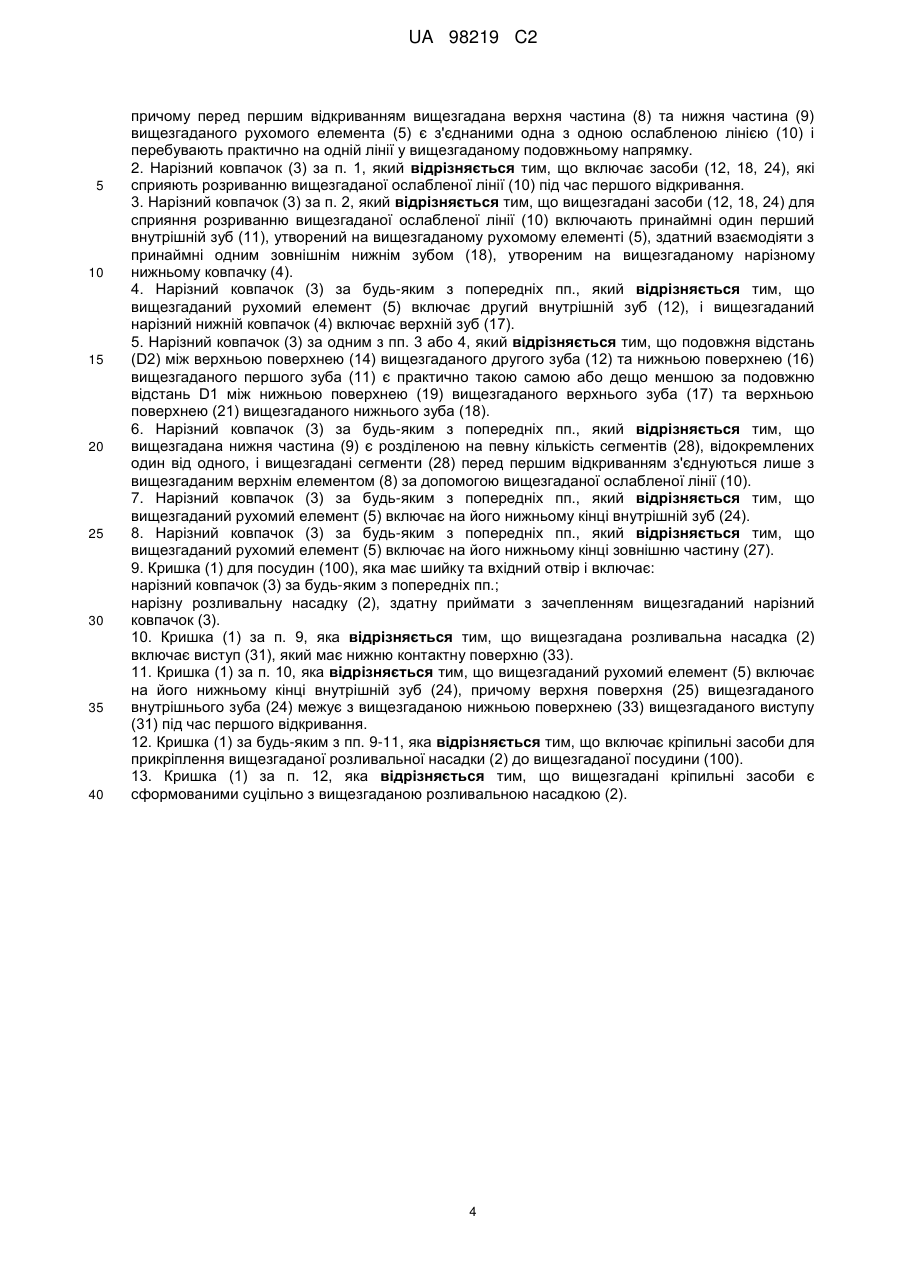

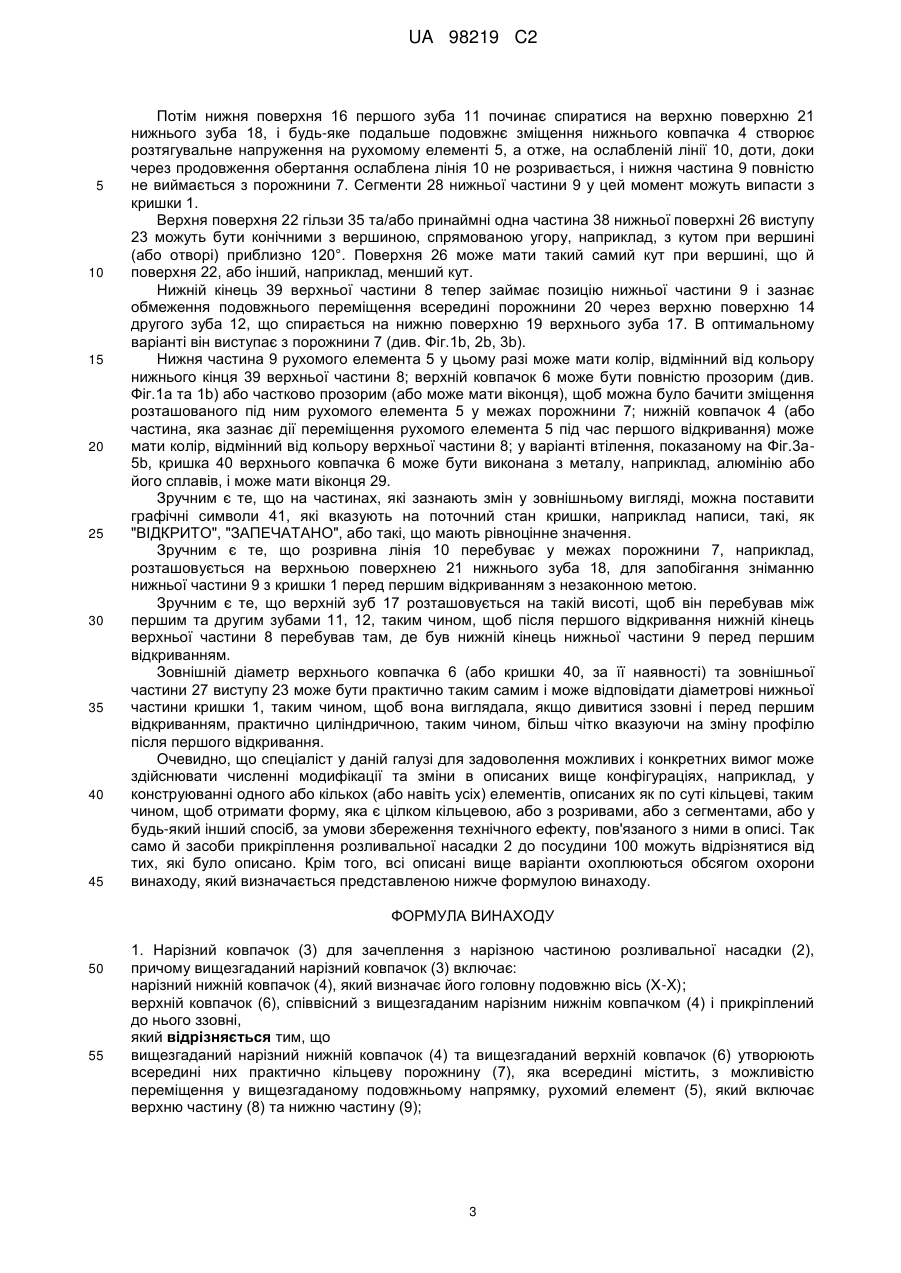

Реферат: Даний винахід стосується нарізного ковпачка 3, який включає нарізний нижній ковпачок 4 та верхній ковпачок 6, який є співвісний йому і з'єднується з ним ззовні таким чином, щоб утворювалася порожнина 7, яка вміщує, з можливістю переміщення у вищезгаданому подовжньому напрямку, рухомий елемент 5, який включає верхню частину 8 та нижню частину 9, які перебувають практично на одній лінії у подовжньому напрямку і з'єднуються між собою ослабленою лінією 10 перед першим відкриванням. UA 98219 C2 (12) UA 98219 C2 UA 98219 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується оптичної кришки для посудин, яка є компактною у поперечному напрямку. Як відомо, кришки для посудин, зокрема, ті, що призначаються для пляшок, які містять дорогі напої, повинні мати можливість вказувати на перше відкривання для чіткого вказування покупцеві на те, що посудина ще не відкривалася. Деякі кришки здатні суттєво змінювати свій зовнішній вигляд завдяки рухомому внутрішньому елементові, який має першу позицію перед першим відкриванням та другу позицію після першого відкривання. Приклад цих кришок описується у патенті WO 2005/021400 на ім'я Guala Closures S.p.A. Однак описана у зазначеному документі кришка вимагає, щоб шийка посудини відповідала частині з зовнішньою нарізкою, з якою зачеплюється нарізна частина ковпачка. Ця частина з зовнішньою нарізкою потребує спеціального конструювання, в результаті чого зростають витрати на кришку через неможливість досягнення ефективного поєднання виробництва та/або складання з компонентами конструкції кришок. Крім того, ця кришка потребує двох частин для забезпечення зсувної дії на ламку частину рухомого елемента, що дозволяє досягти зміни зовнішнього вигляду кришки після першого відкривання. Ці два елементи обов'язково повинні бути радіально зміщеними, в результаті чого кришка має великий радіальний розмір. Інші типи відомих кришок, наприклад, такі, як описано в документі ЕР 1511677 на ім'я Guala Closures Patents BV, розроблялися для легкого виготовлення та складання, але мають систему захисту від підробок (тобто, систему, яка вказує на перше відкривання), яка є відносно простою, оскільки частина кришки, яка зазнала змін у зовнішньому вигляді, має малий розмір. З врахуванням описаного рівня техніки мета даного винаходу полягає у забезпеченні оптичної кришки, тобто, такої, що має велику частину, яка зазнала змін у зовнішньому вигляді, є модульною і має просту конструкцію. Згідно з даним винаходом, цієї мети досягають за допомогою кришки за пунктом 1 формули винаходу. Характерні особливості та переваги даного винаходу стануть зрозумілими по ознайомленню з представленим нижче детальним описом конкретного варіанта втілення, який подається як необмежувальний приклад з посиланням на супровідні фігури, серед яких: Фіг.1а представляє частковий розріз першого варіанта втілення кришки згідно з даним винаходом перед першим відкриванням; Фіг.1b представляє кришку згідно з Фіг.1а, після першого відкривання; Фіг.2а та 2b представляють часткові розрізи другого варіанта втілення кришки згідно з даним винаходом до та після першого відкривання, відповідно; Фіг.3а та 3b представляють часткові розрізи третього варіанта втілення кришки згідно з даним винаходом до та після першого відкривання, відповідно; Фіг.4а та 4b представляють часткові розрізи четвертого варіанта втілення кришки згідно з даним винаходом до та після першого відкривання, відповідно; Фіг.5а та 5b представляють часткові розрізи п'ятого варіанта втілення кришки згідно з даним винаходом до та після першого відкривання, відповідно; Фіг.6 представляє деталь з Фіг.1а. У представленому описі кожне посилання на верхній та нижній напрямки слід розуміти як посилання на орієнтацію кришки, показаної на супровідних фігурах, де подовжня вісь Х-Х проходить вертикально. Кришка 1 включає нарізну розливальну насадку 2, яка є закріпленою на посудині 100, наприклад, пляшці, і дозволяє здійснювати виливання рідини, яка міститься всередині, та ковпачок 3, який може бути закріплений на розливальній насадці 2 і може запобігати витіканню рідини з посудини. Ковпачок 3 включає нарізний внутрішній нижній ковпачок 4, здатний зачіплюватися з нарізною розливальною насадкою 2, внутрішній рухомий елемент 5 та верхній ковпачок 6, з'єднаний з нижнім ковпачком 4. Зручним є те, що нижній ковпачок 4 та верхній ковпачок 6 є прикріпленими один до одного, наприклад, приклеєними або привареними, і обмежують між відповідними боковими поверхнями порожнину 7, всередині якої міститься внутрішній рухомий елемент 5. Зручним є те, що нижній ковпачок 4, внутрішній рухомий елемент 5 та/або верхній ковпачок 6 є практично кільцевими. Зрозуміло, що принаймні один з елементів, до яких належать нижній ковпачок 4 та верхній ковпачок 6 (або обидва з них), є закритими вгорі з метою виконання функції ковпачка. 1 UA 98219 C2 5 10 15 20 25 30 35 40 45 50 55 Рухомий елемент 5 включає верхню частину 8 та нижню частину 9, які в оптимальному варіанті є з'єднаними одна з одною ослабленою лінією 10, наприклад, утвореною за допомогою розривних місткових частин або за допомогою зони, яка має зменшену товщину. Зручним є те, що ковпачок 3 включає засіб сприяння розриванню ослабленої лінії 10 під час першого відкривання; ці засоби можуть включати принаймні один перший зуб 11, утворений на рухомому елементі 5, та нижній зуб 18, утворений на нижньому ковпачку 4. Перший зуб 11, який є, наприклад, практично кільцевим, може бути утворений на внутрішній поверхні верхньої частини 8; ця внутрішня поверхня також може включати другий зуб 12, який, наприклад, також є практично кільцевим. Перший зуб 11 включає практично горизонтальну нижню поверхню 16. Другий зуб 12 в оптимальному варіанті розташовується на верхньому кінці 13 верхньої частини 8 і включає верхню поверхню 14, яка в оптимальному варіанті є горизонтальною і перебуває на одному рівні з верхнім кінцем 13, та нижню поверхню 15, яка є дещо нахиленою відносно вертикалі, наприклад, під кутом від 10° до 30°. Нарізний нижній ковпачок 4 включає нижній зуб 18 та, необов'язково, верхній зуб 17, які є практично кільцевими і призначеними для взаємодії з зубами 11, 12 рухомого елемента 5. Верхній зуб 17 включає нижню поверхню 19 та верхню поверхню 20; верхня поверхня 20 в оптимальному варіанті є конічною і має вершину, спрямовану вгору, і є нахиленою відносно вертикалі на кут від 10° до 60°; нижня поверхня 19 є практично горизонтальною. Нижній зуб 18 включає практично горизонтальну верхню поверхню 21. Відстань D1 між верхньою поверхнею 14 другого зуба 12 та нижньою поверхнею 16 першого зуба 11 в оптимальному варіанті практично дорівнює або є дещо більшою за відстань D2 між нижньою поверхнею 20 верхнього зуба 17 та верхньою поверхнею 21 нижнього зуба 18, з міркувань, які стануть зрозумілими згодом. Нижня частина 9 рухомого елемента 5 може включати на його нижньому кінці практично кільцевий виступ 23. Виступ 23 включає внутрішній зуб 24, який включає практично горизонтальну верхню поверхню 25 та конічну нижню поверхню 26 зі спрямованою вгору вершиною, наприклад, з кутом при вершині (або отворі) який становить від 20° до 120°. Ззовні виступ 23 може включати зовнішню частину 27 (яку можна побачити на Фіг.1а, 2а, 5а та 6), яка надає кришці 1 практично незмінного діаметра у подовжньому напрямку, якщо нижній кінець верхнього ковпачка 6 практично не контактує з розташованим під ними закривальним елементом шийки 102 посудини 100, показаним на фігурах як гільза 35. В альтернативному варіанті нижній кінець верхнього ковпачка 6 також може майже торкатися гільзи 35 (Фіг.4а та 4b). Крім того, на Фіг.5а та 5b нижня частина 9 є захищеною від зовнішніх маніпуляцій гільзою 35а, в оптимальному варіанті виконаною з алюмінію, яка накриває гільзу 35, а також зовнішньою частиною 27 виступу 23. Таким чином, нижня частина 9 не викидається у навколишнє середовище. Нижня частина 9 в оптимальному варіанті є розділеною на два або більше сегментів 28, які не є з'єднаними один з одним, а сполучаються за допомогою послабленої розривної лінії 10, тобто, через верхню частину 8. Розливальна насадка 2 включає гільзу 30, на якій утворено її нарізку; під гільзою 30 розливальна насадка 2 включає виступ 31 та кріпильні засоби для кріплення до посудини 100. Виступ 31 має практично горизонтальну нижню опорну поверхню 33 та верхню поверхню 34, в оптимальному варіанті конічну, з вершиною, спрямованою угору, яка є, наприклад, нахиленою відносно вертикалі під кутом від 10° до 60°. Кріпильні засоби 32 є відомими спеціалістам у даній галузі; у варіантах втілення, показаних на фігурах, вони включають гільзу 35, яка є об'єднаною з розливальною насадкою 2 і має вушка 36 проти зсуву у подовжньому напрямку та ребра 37 проти обертання. Нижче описується принцип дії кришки 1 під час першого відкривання. Коли користувач прикладає крутне зусилля до верхнього ковпачка 6, нижній ковпачок 4, прикріплений до нього, обертається, і вони обидва піднімаються по нарізці нижнього ковпачка 4 та розливальної насадки 2. Комбінована дія верхньої поверхні 25 внутрішнього зуба 24 та нижньої поверхні 32 виступу 31 тримають рухомий елемент 5 у його вихідній позиції відносно розливальної насадки 2. Рухомий елемент 5 ковзає всередині порожнини 7, виходячи з неї, доки другий зуб 12 не проходить через верхній зуб 17 за допомогою розташованих навпроти одна одної поверхонь 20, 15 верхнього зуба 17 та другого зуба 12. 2 UA 98219 C2 5 10 15 20 25 30 35 40 45 Потім нижня поверхня 16 першого зуба 11 починає спиратися на верхню поверхню 21 нижнього зуба 18, і будь-яке подальше подовжнє зміщення нижнього ковпачка 4 створює розтягувальне напруження на рухомому елементі 5, а отже, на ослабленій лінії 10, доти, доки через продовження обертання ослаблена лінія 10 не розривається, і нижня частина 9 повністю не виймається з порожнини 7. Сегменти 28 нижньої частини 9 у цей момент можуть випасти з кришки 1. Верхня поверхня 22 гільзи 35 та/або принаймні одна частина 38 нижньої поверхні 26 виступу 23 можуть бути конічними з вершиною, спрямованою угору, наприклад, з кутом при вершині (або отворі) приблизно 120°. Поверхня 26 може мати такий самий кут при вершині, що й поверхня 22, або інший, наприклад, менший кут. Нижній кінець 39 верхньої частини 8 тепер займає позицію нижньої частини 9 і зазнає обмеження подовжнього переміщення всередині порожнини 20 через верхню поверхню 14 другого зуба 12, що спирається на нижню поверхню 19 верхнього зуба 17. В оптимальному варіанті він виступає з порожнини 7 (див. Фіг.1b, 2b, 3b). Нижня частина 9 рухомого елемента 5 у цьому разі може мати колір, відмінний від кольору нижнього кінця 39 верхньої частини 8; верхній ковпачок 6 може бути повністю прозорим (див. Фіг.1а та 1b) або частково прозорим (або може мати віконця), щоб можна було бачити зміщення розташованого під ним рухомого елемента 5 у межах порожнини 7; нижній ковпачок 4 (або частина, яка зазнає дії переміщення рухомого елемента 5 під час першого відкривання) може мати колір, відмінний від кольору верхньої частини 8; у варіанті втілення, показаному на Фіг.3а5b, кришка 40 верхнього ковпачка 6 може бути виконана з металу, наприклад, алюмінію або його сплавів, і може мати віконця 29. Зручним є те, що на частинах, які зазнають змін у зовнішньому вигляді, можна поставити графічні символи 41, які вказують на поточний стан кришки, наприклад написи, такі, як "ВІДКРИТО", "ЗАПЕЧАТАНО", або такі, що мають рівноцінне значення. Зручним є те, що розривна лінія 10 перебуває у межах порожнини 7, наприклад, розташовується на верхньою поверхнею 21 нижнього зуба 18, для запобігання зніманню нижньої частини 9 з кришки 1 перед першим відкриванням з незаконною метою. Зручним є те, що верхній зуб 17 розташовується на такій висоті, щоб він перебував між першим та другим зубами 11, 12, таким чином, щоб після першого відкривання нижній кінець верхньої частини 8 перебував там, де був нижній кінець нижньої частини 9 перед першим відкриванням. Зовнішній діаметр верхнього ковпачка 6 (або кришки 40, за її наявності) та зовнішньої частини 27 виступу 23 може бути практично таким самим і може відповідати діаметрові нижньої частини кришки 1, таким чином, щоб вона виглядала, якщо дивитися ззовні і перед першим відкриванням, практично циліндричною, таким чином, більш чітко вказуючи на зміну профілю після першого відкривання. Очевидно, що спеціаліст у даній галузі для задоволення можливих і конкретних вимог може здійснювати численні модифікації та зміни в описаних вище конфігураціях, наприклад, у конструюванні одного або кількох (або навіть усіх) елементів, описаних як по суті кільцеві, таким чином, щоб отримати форму, яка є цілком кільцевою, або з розривами, або з сегментами, або у будь-який інший спосіб, за умови збереження технічного ефекту, пов'язаного з ними в описі. Так само й засоби прикріплення розливальної насадки 2 до посудини 100 можуть відрізнятися від тих, які було описано. Крім того, всі описані вище варіанти охоплюються обсягом охорони винаходу, який визначається представленою нижче формулою винаходу. ФОРМУЛА ВИНАХОДУ 50 55 1. Нарізний ковпачок (3) для зачеплення з нарізною частиною розливальної насадки (2), причому вищезгаданий нарізний ковпачок (3) включає: нарізний нижній ковпачок (4), який визначає його головну подовжню вісь (X-X); верхній ковпачок (6), співвісний з вищезгаданим нарізним нижнім ковпачком (4) і прикріплений до нього ззовні, який відрізняється тим, що вищезгаданий нарізний нижній ковпачок (4) та вищезгаданий верхній ковпачок (6) утворюють всередині них практично кільцеву порожнину (7), яка всередині містить, з можливістю переміщення у вищезгаданому подовжньому напрямку, рухомий елемент (5), який включає верхню частину (8) та нижню частину (9); 3 UA 98219 C2 5 10 15 20 25 30 35 40 причому перед першим відкриванням вищезгадана верхня частина (8) та нижня частина (9) вищезгаданого рухомого елемента (5) є з'єднаними одна з одною ослабленою лінією (10) і перебувають практично на одній лінії у вищезгаданому подовжньому напрямку. 2. Нарізний ковпачок (3) за п. 1, який відрізняється тим, що включає засоби (12, 18, 24), які сприяють розриванню вищезгаданої ослабленої лінії (10) під час першого відкривання. 3. Нарізний ковпачок (3) за п. 2, який відрізняється тим, що вищезгадані засоби (12, 18, 24) для сприяння розриванню вищезгаданої ослабленої лінії (10) включають принаймні один перший внутрішній зуб (11), утворений на вищезгаданому рухомому елементі (5), здатний взаємодіяти з принаймні одним зовнішнім нижнім зубом (18), утвореним на вищезгаданому нарізному нижньому ковпачку (4). 4. Нарізний ковпачок (3) за будь-яким з попередніх пп., який відрізняється тим, що вищезгаданий рухомий елемент (5) включає другий внутрішній зуб (12), і вищезгаданий нарізний нижній ковпачок (4) включає верхній зуб (17). 5. Нарізний ковпачок (3) за одним з пп. 3 або 4, який відрізняється тим, що подовжня відстань (D2) між верхньою поверхнею (14) вищезгаданого другого зуба (12) та нижньою поверхнею (16) вищезгаданого першого зуба (11) є практично такою самою або дещо меншою за подовжню відстань D1 між нижньою поверхнею (19) вищезгаданого верхнього зуба (17) та верхньою поверхнею (21) вищезгаданого нижнього зуба (18). 6. Нарізний ковпачок (3) за будь-яким з попередніх пп., який відрізняється тим, що вищезгадана нижня частина (9) є розділеною на певну кількість сегментів (28), відокремлених один від одного, і вищезгадані сегменти (28) перед першим відкриванням з'єднуються лише з вищезгаданим верхнім елементом (8) за допомогою вищезгаданої ослабленої лінії (10). 7. Нарізний ковпачок (3) за будь-яким з попередніх пп., який відрізняється тим, що вищезгаданий рухомий елемент (5) включає на його нижньому кінці внутрішній зуб (24). 8. Нарізний ковпачок (3) за будь-яким з попередніх пп., який відрізняється тим, що вищезгаданий рухомий елемент (5) включає на його нижньому кінці зовнішню частину (27). 9. Кришка (1) для посудин (100), яка має шийку та вхідний отвір і включає: нарізний ковпачок (3) за будь-яким з попередніх пп.; нарізну розливальну насадку (2), здатну приймати з зачепленням вищезгаданий нарізний ковпачок (3). 10. Кришка (1) за п. 9, яка відрізняється тим, що вищезгадана розливальна насадка (2) включає виступ (31), який має нижню контактну поверхню (33). 11. Кришка (1) за п. 10, яка відрізняється тим, що вищезгаданий рухомий елемент (5) включає на його нижньому кінці внутрішній зуб (24), причому верхня поверхня (25) вищезгаданого внутрішнього зуба (24) межує з вищезгаданою нижньою поверхнею (33) вищезгаданого виступу (31) під час першого відкривання. 12. Кришка (1) за будь-яким з пп. 9-11, яка відрізняється тим, що включає кріпильні засоби для прикріплення вищезгаданої розливальної насадки (2) до вищезгаданої посудини (100). 13. Кришка (1) за п. 12, яка відрізняється тим, що вищезгадані кріпильні засоби є сформованими суцільно з вищезгаданою розливальною насадкою (2). 4 UA 98219 C2 5 UA 98219 C2 6 UA 98219 C2 7 UA 98219 C2 8 UA 98219 C2 9 UA 98219 C2 Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
