Кільцевий повітропровід

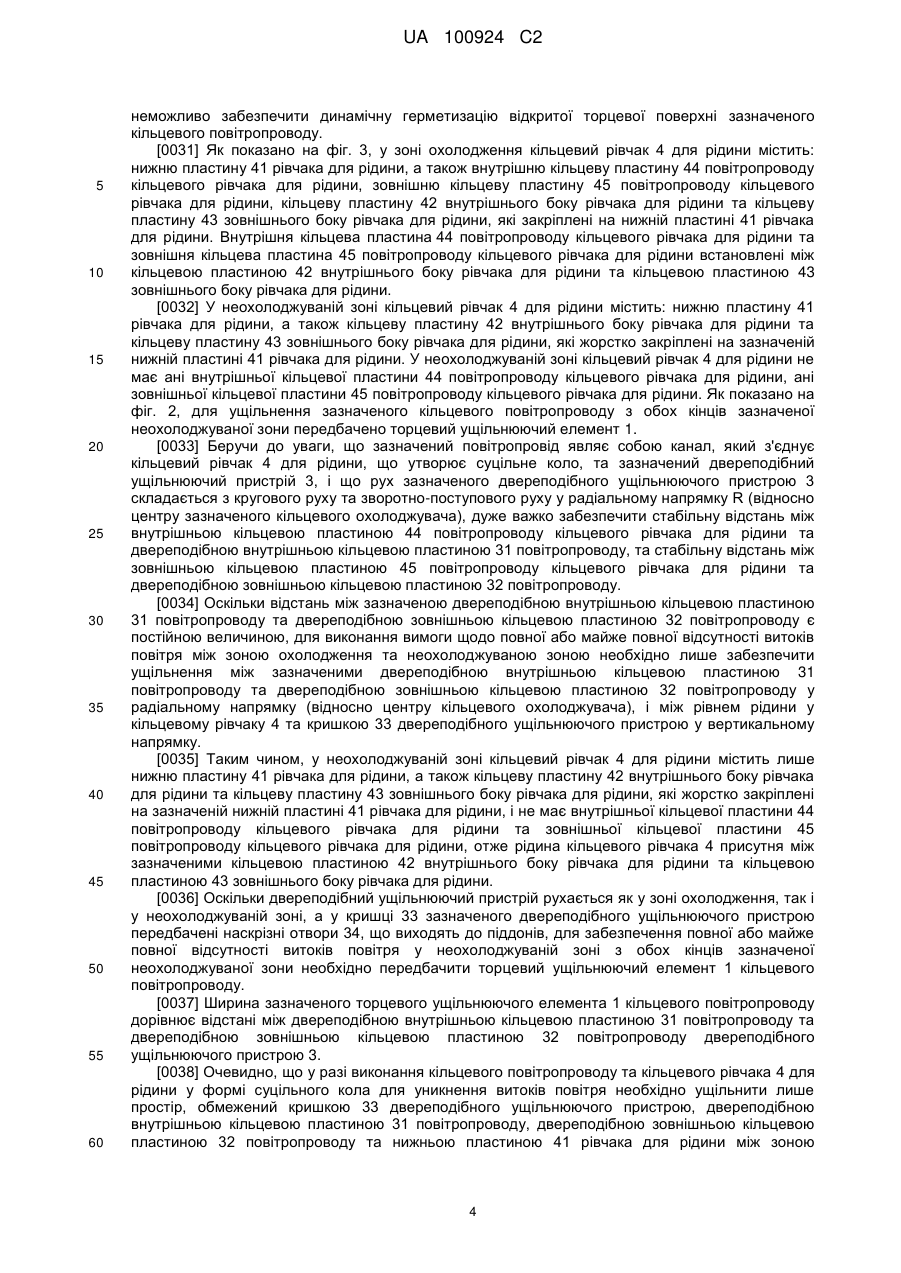

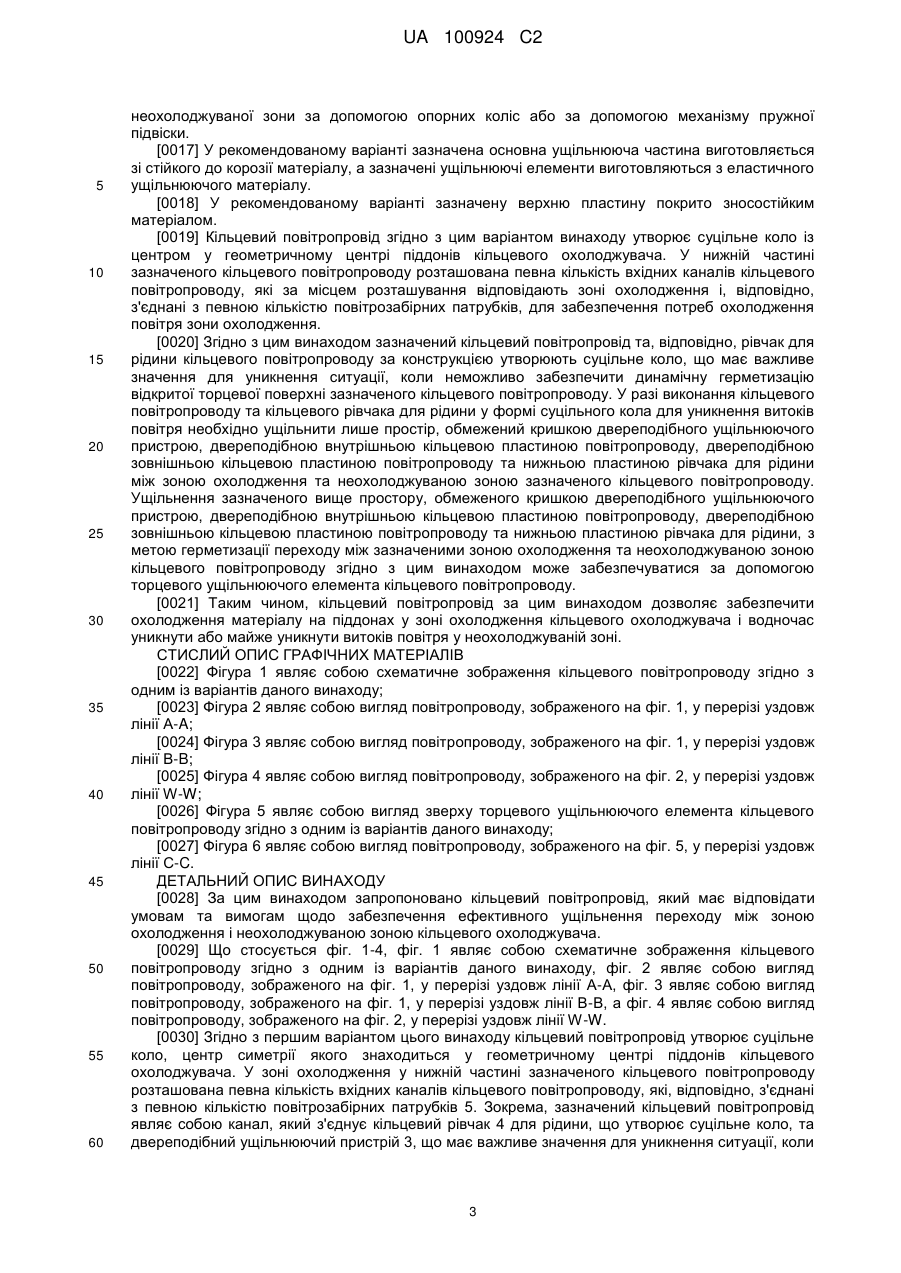

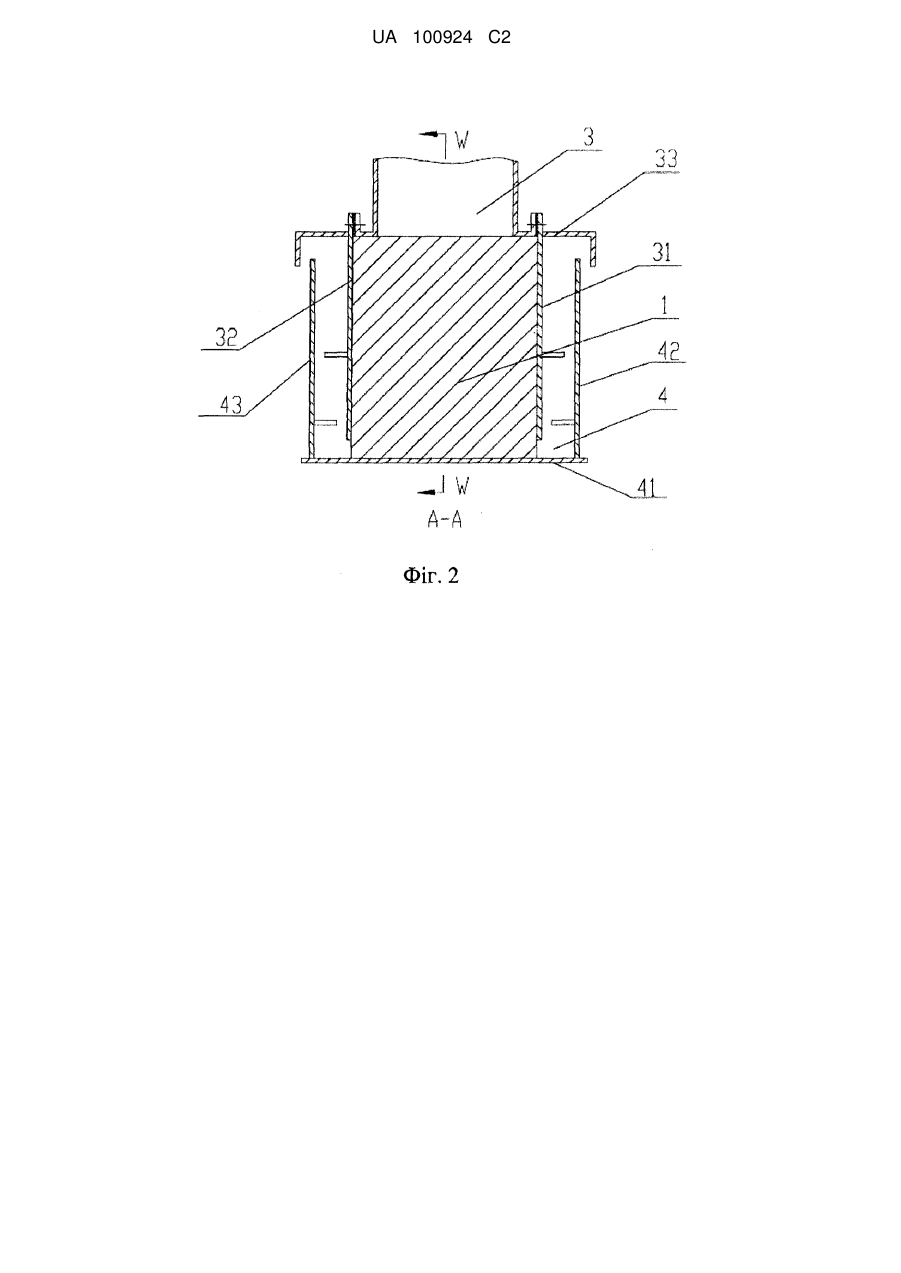

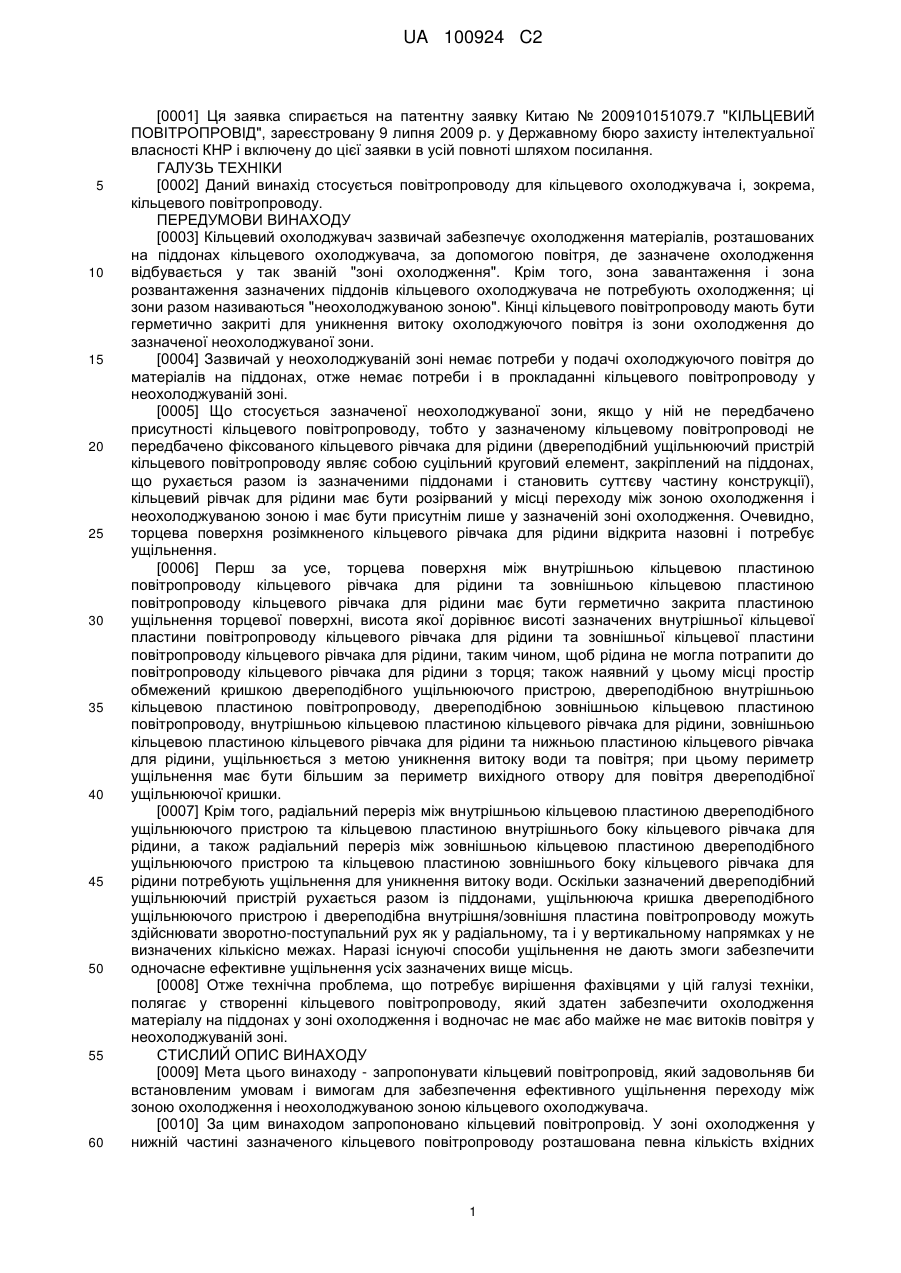

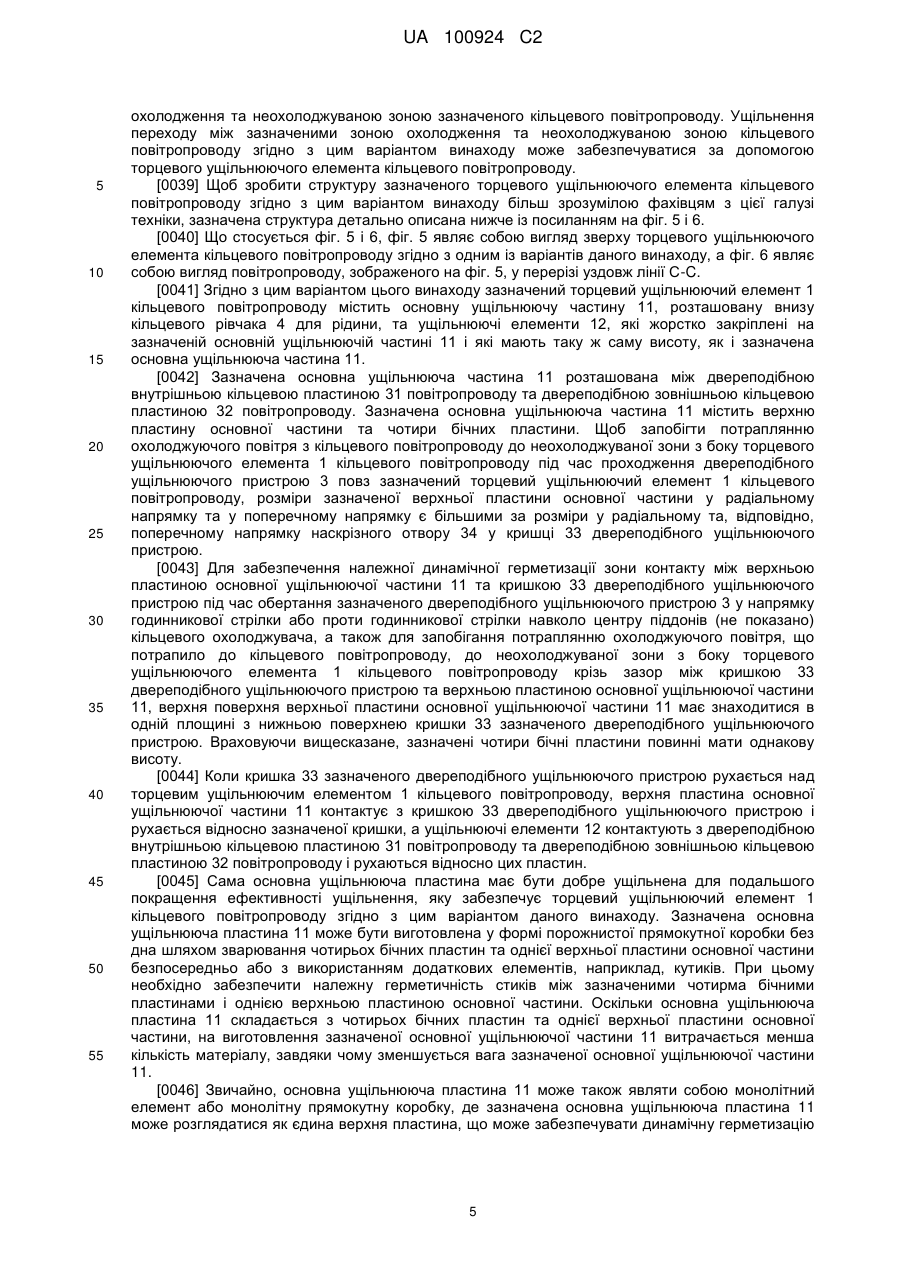

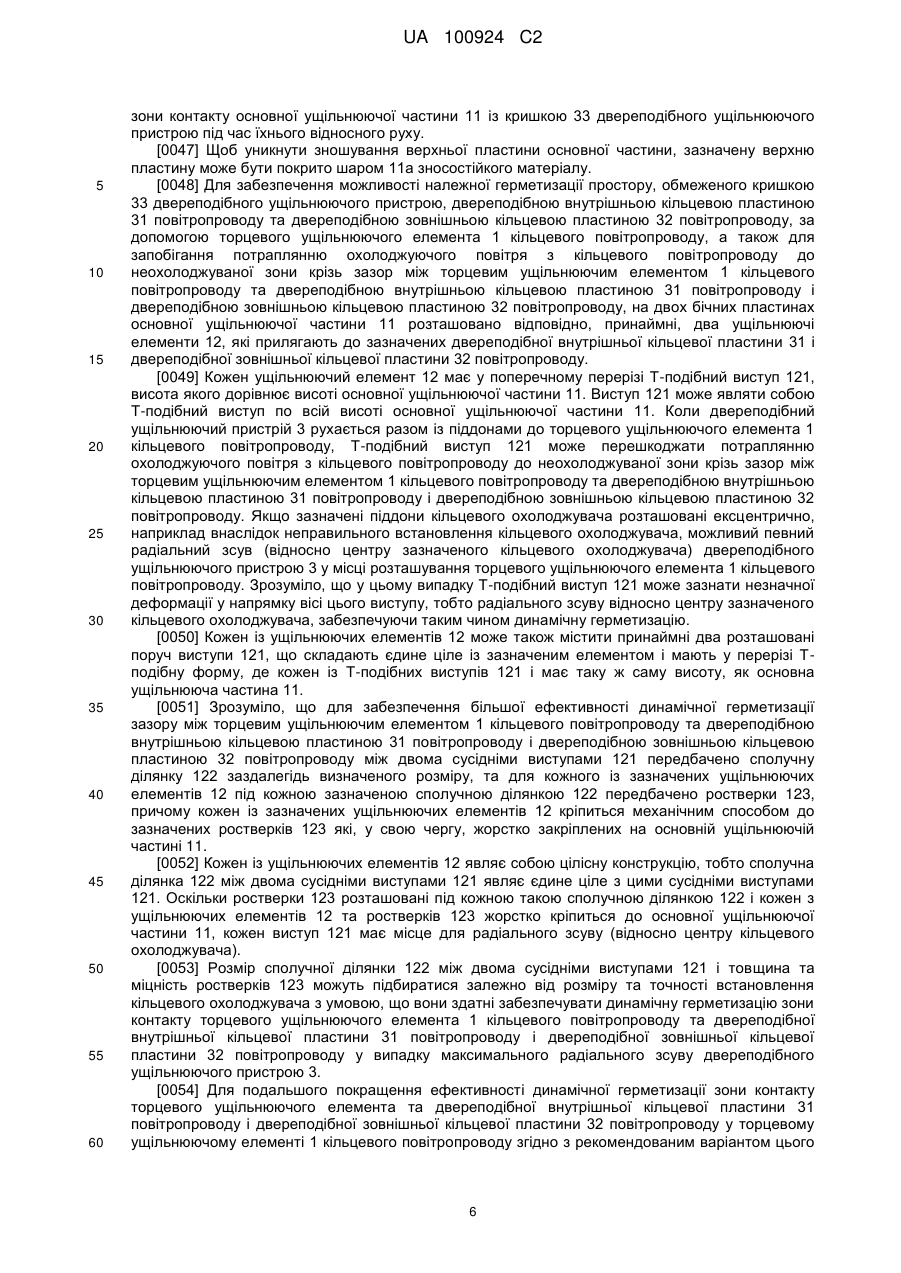

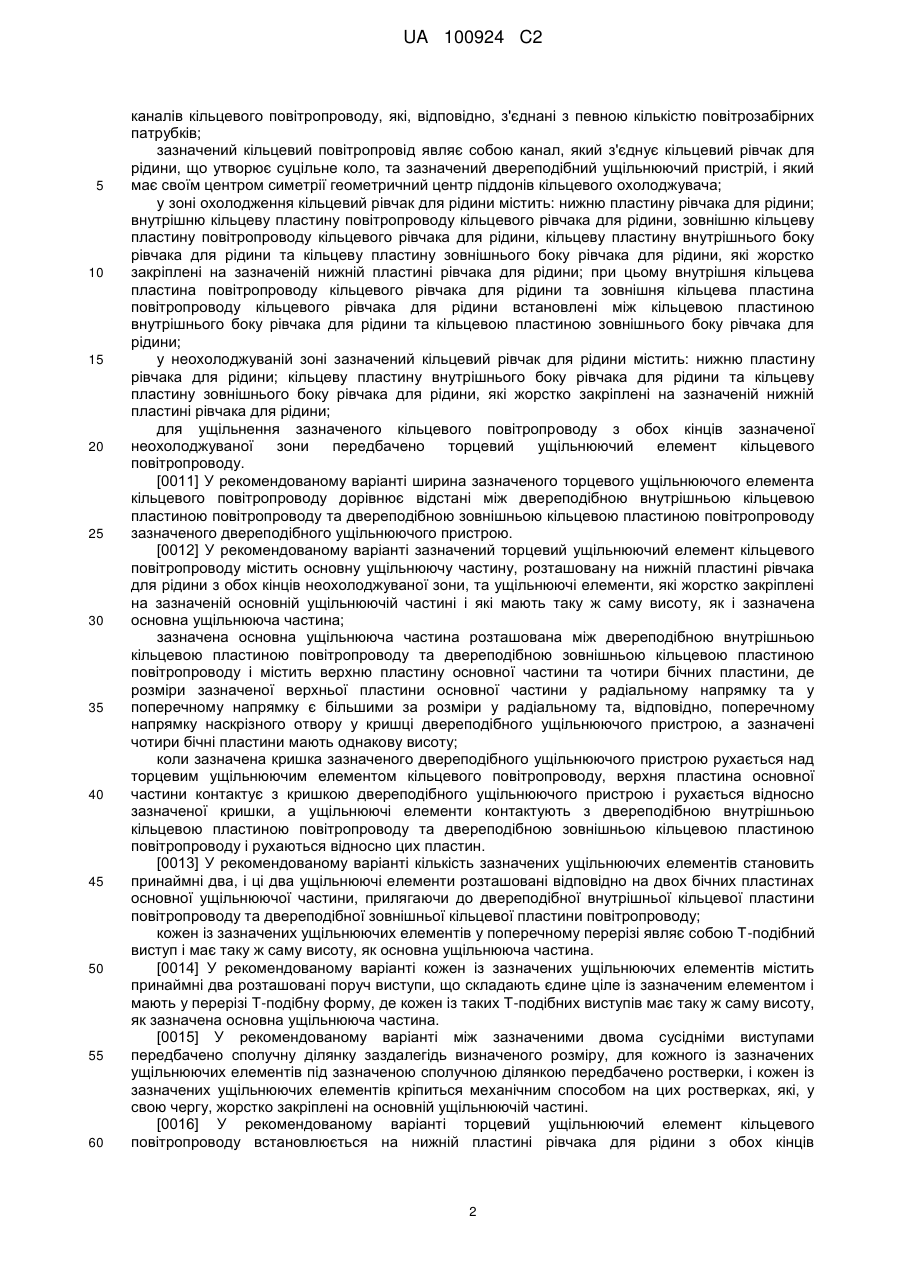

Реферат: Кільцевий повітропровід утворює суцільне коло із центром симетрії у центрі піддонів кільцевого охолоджувача. У зоні охолодження у нижній частині зазначеного кільцевого повітропроводу розташовано кілька вхідних каналів для повітря кільцевого повітропроводу, які, відповідно, з'єднані з певною кількістю повітрозабірних патрубків (5). Зазначений кільцевий повітропровід являє собою канал, який з'єднує кільцевий рівчак (4), що утворює суцільне коло, та двереподібний ущільнюючий пристрій (3). Кільцевий рівчак (4) у зоні охолодження містить нижню пластину (41) рівчака, а також внутрішню кільцеву пластину (44) повітропроводу кільцевого рівчака, зовнішню кільцеву пластину (45) повітропроводу кільцевого рівчака, внутрішню кільцеву пластину (42) рівчака та зовнішню кільцеву пластину (43) рівчака, які жорстко закріплені на зазначеній нижній пластині (41) рівчака. Внутрішня кільцева пластина (44) повітропроводу кільцевого рівчака та зовнішня кільцева пластина (45) повітропроводу кільцевого рівчака розташовані між внутрішньою кільцевою пластиною (42) рівчака та зовнішньою кільцевою пластиною (43) рівчака. Кільцевий рівчак (4) неохолоджуваної зони містить нижню пластину (41) рівчака, а також внутрішню кільцеву пластину (42) рівчака і зовнішню кільцеву пластину (43) рівчака, жорстко закріплені на зазначеній нижній пластині (41) рівчака. З обох кінців неохолоджуваної зони передбачено торцеві ущільнюючі елементи (1) кільцевого повітропроводу. Зазначений кільцевий повітропровід здатен забезпечувати ефективну герметизацію переходу між зоною охолодження та неохолоджуваною зоною. UA 100924 C2 (12) UA 100924 C2 UA 100924 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0001] Ця заявка спирається на патентну заявку Китаю № 200910151079.7 "КІЛЬЦЕВИЙ ПОВІТРОПРОВІД", зареєстровану 9 липня 2009 р. у Державному бюро захисту інтелектуальної власності КНР і включену до цієї заявки в усій повноті шляхом посилання. ГАЛУЗЬ ТЕХНІКИ [0002] Даний винахід стосується повітропроводу для кільцевого охолоджувача і, зокрема, кільцевого повітропроводу. ПЕРЕДУМОВИ ВИНАХОДУ [0003] Кільцевий охолоджувач зазвичай забезпечує охолодження матеріалів, розташованих на піддонах кільцевого охолоджувача, за допомогою повітря, де зазначене охолодження відбувається у так званій "зоні охолодження". Крім того, зона завантаження і зона розвантаження зазначених піддонів кільцевого охолоджувача не потребують охолодження; ці зони разом називаються "неохолоджуваною зоною". Кінці кільцевого повітропроводу мають бути герметично закриті для уникнення витоку охолоджуючого повітря із зони охолодження до зазначеної неохолоджуваної зони. [0004] Зазвичай у неохолоджуваній зоні немає потреби у подачі охолоджуючого повітря до матеріалів на піддонах, отже немає потреби і в прокладанні кільцевого повітропроводу у неохолоджуваній зоні. [0005] Що стосується зазначеної неохолоджуваної зони, якщо у ній не передбачено присутності кільцевого повітропроводу, тобто у зазначеному кільцевому повітропроводі не передбачено фіксованого кільцевого рівчака для рідини (двереподібний ущільнюючий пристрій кільцевого повітропроводу являє собою суцільний круговий елемент, закріплений на піддонах, що рухається разом із зазначеними піддонами і становить суттєву частину конструкції), кільцевий рівчак для рідини має бути розірваний у місці переходу між зоною охолодження і неохолоджуваною зоною і має бути присутнім лише у зазначеній зоні охолодження. Очевидно, торцева поверхня розімкненого кільцевого рівчака для рідини відкрита назовні і потребує ущільнення. [0006] Перш за усе, торцева поверхня між внутрішньою кільцевою пластиною повітропроводу кільцевого рівчака для рідини та зовнішньою кільцевою пластиною повітропроводу кільцевого рівчака для рідини має бути герметично закрита пластиною ущільнення торцевої поверхні, висота якої дорівнює висоті зазначених внутрішньої кільцевої пластини повітропроводу кільцевого рівчака для рідини та зовнішньої кільцевої пластини повітропроводу кільцевого рівчака для рідини, таким чином, щоб рідина не могла потрапити до повітропроводу кільцевого рівчака для рідини з торця; також наявний у цьому місці простір обмежений кришкою двереподібного ущільнюючого пристрою, двереподібною внутрішньою кільцевою пластиною повітропроводу, двереподібною зовнішньою кільцевою пластиною повітропроводу, внутрішньою кільцевою пластиною кільцевого рівчака для рідини, зовнішньою кільцевою пластиною кільцевого рівчака для рідини та нижньою пластиною кільцевого рівчака для рідини, ущільнюється з метою уникнення витоку води та повітря; при цьому периметр ущільнення має бути більшим за периметр вихідного отвору для повітря двереподібної ущільнюючої кришки. [0007] Крім того, радіальний переріз між внутрішньою кільцевою пластиною двереподібного ущільнюючого пристрою та кільцевою пластиною внутрішнього боку кільцевого рівчака для рідини, а також радіальний переріз між зовнішньою кільцевою пластиною двереподібного ущільнюючого пристрою та кільцевою пластиною зовнішнього боку кільцевого рівчака для рідини потребують ущільнення для уникнення витоку води. Оскільки зазначений двереподібний ущільнюючий пристрій рухається разом із піддонами, ущільнююча кришка двереподібного ущільнюючого пристрою і двереподібна внутрішня/зовнішня пластина повітропроводу можуть здійснювати зворотно-поступальний рух як у радіальному, та і у вертикальному напрямках у не визначених кількісно межах. Наразі існуючі способи ущільнення не дають змоги забезпечити одночасне ефективне ущільнення усіх зазначених вище місць. [0008] Отже технічна проблема, що потребує вирішення фахівцями у цій галузі техніки, полягає у створенні кільцевого повітропроводу, який здатен забезпечити охолодження матеріалу на піддонах у зоні охолодження і водночас не має або майже не має витоків повітря у неохолоджуваній зоні. СТИСЛИЙ ОПИС ВИНАХОДУ [0009] Мета цього винаходу - запропонувати кільцевий повітропровід, який задовольняв би встановленим умовам і вимогам для забезпечення ефективного ущільнення переходу між зоною охолодження і неохолоджуваною зоною кільцевого охолоджувача. [0010] За цим винаходом запропоновано кільцевий повітропровід. У зоні охолодження у нижній частині зазначеного кільцевого повітропроводу розташована певна кількість вхідних 1 UA 100924 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналів кільцевого повітропроводу, які, відповідно, з'єднані з певною кількістю повітрозабірних патрубків; зазначений кільцевий повітропровід являє собою канал, який з'єднує кільцевий рівчак для рідини, що утворює суцільне коло, та зазначений двереподібний ущільнюючий пристрій, і який має своїм центром симетрії геометричний центр піддонів кільцевого охолоджувача; у зоні охолодження кільцевий рівчак для рідини містить: нижню пластину рівчака для рідини; внутрішню кільцеву пластину повітропроводу кільцевого рівчака для рідини, зовнішню кільцеву пластину повітропроводу кільцевого рівчака для рідини, кільцеву пластину внутрішнього боку рівчака для рідини та кільцеву пластину зовнішнього боку рівчака для рідини, які жорстко закріплені на зазначеній нижній пластині рівчака для рідини; при цьому внутрішня кільцева пластина повітропроводу кільцевого рівчака для рідини та зовнішня кільцева пластина повітропроводу кільцевого рівчака для рідини встановлені між кільцевою пластиною внутрішнього боку рівчака для рідини та кільцевою пластиною зовнішнього боку рівчака для рідини; у неохолоджуваній зоні зазначений кільцевий рівчак для рідини містить: нижню пластину рівчака для рідини; кільцеву пластину внутрішнього боку рівчака для рідини та кільцеву пластину зовнішнього боку рівчака для рідини, які жорстко закріплені на зазначеній нижній пластині рівчака для рідини; для ущільнення зазначеного кільцевого повітропроводу з обох кінців зазначеної неохолоджуваної зони передбачено торцевий ущільнюючий елемент кільцевого повітропроводу. [0011] У рекомендованому варіанті ширина зазначеного торцевого ущільнюючого елемента кільцевого повітропроводу дорівнює відстані між двереподібною внутрішньою кільцевою пластиною повітропроводу та двереподібною зовнішньою кільцевою пластиною повітропроводу зазначеного двереподібного ущільнюючого пристрою. [0012] У рекомендованому варіанті зазначений торцевий ущільнюючий елемент кільцевого повітропроводу містить основну ущільнюючу частину, розташовану на нижній пластині рівчака для рідини з обох кінців неохолоджуваної зони, та ущільнюючі елементи, які жорстко закріплені на зазначеній основній ущільнюючій частині і які мають таку ж саму висоту, як і зазначена основна ущільнююча частина; зазначена основна ущільнююча частина розташована між двереподібною внутрішньою кільцевою пластиною повітропроводу та двереподібною зовнішньою кільцевою пластиною повітропроводу і містить верхню пластину основної частини та чотири бічних пластини, де розміри зазначеної верхньої пластини основної частини у радіальному напрямку та у поперечному напрямку є більшими за розміри у радіальному та, відповідно, поперечному напрямку наскрізного отвору у кришці двереподібного ущільнюючого пристрою, а зазначені чотири бічні пластини мають однакову висоту; коли зазначена кришка зазначеного двереподібного ущільнюючого пристрою рухається над торцевим ущільнюючим елементом кільцевого повітропроводу, верхня пластина основної частини контактує з кришкою двереподібного ущільнюючого пристрою і рухається відносно зазначеної кришки, а ущільнюючі елементи контактують з двереподібною внутрішньою кільцевою пластиною повітропроводу та двереподібною зовнішньою кільцевою пластиною повітропроводу і рухаються відносно цих пластин. [0013] У рекомендованому варіанті кількість зазначених ущільнюючих елементів становить принаймні два, і ці два ущільнюючі елементи розташовані відповідно на двох бічних пластинах основної ущільнюючої частини, прилягаючи до двереподібної внутрішньої кільцевої пластини повітропроводу та двереподібної зовнішньої кільцевої пластини повітропроводу; кожен із зазначених ущільнюючих елементів у поперечному перерізі являє собою Т-подібний виступ і має таку ж саму висоту, як основна ущільнююча частина. [0014] У рекомендованому варіанті кожен із зазначених ущільнюючих елементів містить принаймні два розташовані поруч виступи, що складають єдине ціле із зазначеним елементом і мають у перерізі Т-подібну форму, де кожен із таких Т-подібних виступів має таку ж саму висоту, як зазначена основна ущільнююча частина. [0015] У рекомендованому варіанті між зазначеними двома сусідніми виступами передбачено сполучну ділянку заздалегідь визначеного розміру, для кожного із зазначених ущільнюючих елементів під зазначеною сполучною ділянкою передбачено ростверки, і кожен із зазначених ущільнюючих елементів кріпиться механічним способом на цих ростверках, які, у свою чергу, жорстко закріплені на основній ущільнюючій частині. [0016] У рекомендованому варіанті торцевий ущільнюючий елемент кільцевого повітропроводу встановлюється на нижній пластині рівчака для рідини з обох кінців 2 UA 100924 C2 5 10 15 20 25 30 35 40 45 50 55 60 неохолоджуваної зони за допомогою опорних коліс або за допомогою механізму пружної підвіски. [0017] У рекомендованому варіанті зазначена основна ущільнююча частина виготовляється зі стійкого до корозії матеріалу, а зазначені ущільнюючі елементи виготовляються з еластичного ущільнюючого матеріалу. [0018] У рекомендованому варіанті зазначену верхню пластину покрито зносостійким матеріалом. [0019] Кільцевий повітропровід згідно з цим варіантом винаходу утворює суцільне коло із центром у геометричному центрі піддонів кільцевого охолоджувача. У нижній частині зазначеного кільцевого повітропроводу розташована певна кількість вхідних каналів кільцевого повітропроводу, які за місцем розташування відповідають зоні охолодження і, відповідно, з'єднані з певною кількістю повітрозабірних патрубків, для забезпечення потреб охолодження повітря зони охолодження. [0020] Згідно з цим винаходом зазначений кільцевий повітропровід та, відповідно, рівчак для рідини кільцевого повітропроводу за конструкцією утворюють суцільне коло, що має важливе значення для уникнення ситуації, коли неможливо забезпечити динамічну герметизацію відкритої торцевої поверхні зазначеного кільцевого повітропроводу. У разі виконання кільцевого повітропроводу та кільцевого рівчака для рідини у формі суцільного кола для уникнення витоків повітря необхідно ущільнити лише простір, обмежений кришкою двереподібного ущільнюючого пристрою, двереподібною внутрішньою кільцевою пластиною повітропроводу, двереподібною зовнішньою кільцевою пластиною повітропроводу та нижньою пластиною рівчака для рідини між зоною охолодження та неохолоджуваною зоною зазначеного кільцевого повітропроводу. Ущільнення зазначеного вище простору, обмеженого кришкою двереподібного ущільнюючого пристрою, двереподібною внутрішньою кільцевою пластиною повітропроводу, двереподібною зовнішньою кільцевою пластиною повітропроводу та нижньою пластиною рівчака для рідини, з метою герметизації переходу між зазначеними зоною охолодження та неохолоджуваною зоною кільцевого повітропроводу згідно з цим винаходом може забезпечуватися за допомогою торцевого ущільнюючого елемента кільцевого повітропроводу. [0021] Таким чином, кільцевий повітропровід за цим винаходом дозволяє забезпечити охолодження матеріалу на піддонах у зоні охолодження кільцевого охолоджувача і водночас уникнути або майже уникнути витоків повітря у неохолоджуваній зоні. СТИСЛИЙ ОПИС ГРАФІЧНИХ МАТЕРІАЛІВ [0022] Фігура 1 являє собою схематичне зображення кільцевого повітропроводу згідно з одним із варіантів даного винаходу; [0023] Фігура 2 являє собою вигляд повітропроводу, зображеного на фіг. 1, у перерізі уздовж лінії A-A; [0024] Фігура 3 являє собою вигляд повітропроводу, зображеного на фіг. 1, у перерізі уздовж лінії B-B; [0025] Фігура 4 являє собою вигляд повітропроводу, зображеного на фіг. 2, у перерізі уздовж лінії W-W; [0026] Фігура 5 являє собою вигляд зверху торцевого ущільнюючого елемента кільцевого повітропроводу згідно з одним із варіантів даного винаходу; [0027] Фігура 6 являє собою вигляд повітропроводу, зображеного на фіг. 5, у перерізі уздовж лінії C-C. ДЕТАЛЬНИЙ ОПИС ВИНАХОДУ [0028] За цим винаходом запропоновано кільцевий повітропровід, який має відповідати умовам та вимогам щодо забезпечення ефективного ущільнення переходу між зоною охолодження і неохолоджуваною зоною кільцевого охолоджувача. [0029] Що стосується фіг. 1-4, фіг. 1 являє собою схематичне зображення кільцевого повітропроводу згідно з одним із варіантів даного винаходу, фіг. 2 являє собою вигляд повітропроводу, зображеного на фіг. 1, у перерізі уздовж лінії A-A, фіг. 3 являє собою вигляд повітропроводу, зображеного на фіг. 1, у перерізі уздовж лінії B-B, а фіг. 4 являє собою вигляд повітропроводу, зображеного на фіг. 2, у перерізі уздовж лінії W-W. [0030] Згідно з першим варіантом цього винаходу кільцевий повітропровід утворює суцільне коло, центр симетрії якого знаходиться у геометричному центрі піддонів кільцевого охолоджувача. У зоні охолодження у нижній частині зазначеного кільцевого повітропроводу розташована певна кількість вхідних каналів кільцевого повітропроводу, які, відповідно, з'єднані з певною кількістю повітрозабірних патрубків 5. Зокрема, зазначений кільцевий повітропровід являє собою канал, який з'єднує кільцевий рівчак 4 для рідини, що утворює суцільне коло, та двереподібний ущільнюючий пристрій 3, що має важливе значення для уникнення ситуації, коли 3 UA 100924 C2 5 10 15 20 25 30 35 40 45 50 55 60 неможливо забезпечити динамічну герметизацію відкритої торцевої поверхні зазначеного кільцевого повітропроводу. [0031] Як показано на фіг. 3, у зоні охолодження кільцевий рівчак 4 для рідини містить: нижню пластину 41 рівчака для рідини, а також внутрішню кільцеву пластину 44 повітропроводу кільцевого рівчака для рідини, зовнішню кільцеву пластину 45 повітропроводу кільцевого рівчака для рідини, кільцеву пластину 42 внутрішнього боку рівчака для рідини та кільцеву пластину 43 зовнішнього боку рівчака для рідини, які закріплені на нижній пластині 41 рівчака для рідини. Внутрішня кільцева пластина 44 повітропроводу кільцевого рівчака для рідини та зовнішня кільцева пластина 45 повітропроводу кільцевого рівчака для рідини встановлені між кільцевою пластиною 42 внутрішнього боку рівчака для рідини та кільцевою пластиною 43 зовнішнього боку рівчака для рідини. [0032] У неохолоджуваній зоні кільцевий рівчак 4 для рідини містить: нижню пластину 41 рівчака для рідини, а також кільцеву пластину 42 внутрішнього боку рівчака для рідини та кільцеву пластину 43 зовнішнього боку рівчака для рідини, які жорстко закріплені на зазначеній нижній пластині 41 рівчака для рідини. У неохолоджуваній зоні кільцевий рівчак 4 для рідини не має ані внутрішньої кільцевої пластини 44 повітропроводу кільцевого рівчака для рідини, ані зовнішньої кільцевої пластини 45 повітропроводу кільцевого рівчака для рідини. Як показано на фіг. 2, для ущільнення зазначеного кільцевого повітропроводу з обох кінців зазначеної неохолоджуваної зони передбачено торцевий ущільнюючий елемент 1. [0033] Беручи до уваги, що зазначений повітропровід являє собою канал, який з'єднує кільцевий рівчак 4 для рідини, що утворює суцільне коло, та зазначений двереподібний ущільнюючий пристрій 3, і що рух зазначеного двереподібного ущільнюючого пристрою 3 складається з кругового руху та зворотно-поступового руху у радіальному напрямку R (відносно центру зазначеного кільцевого охолоджувача), дуже важко забезпечити стабільну відстань між внутрішньою кільцевою пластиною 44 повітропроводу кільцевого рівчака для рідини та двереподібною внутрішньою кільцевою пластиною 31 повітропроводу, та стабільну відстань між зовнішньою кільцевою пластиною 45 повітропроводу кільцевого рівчака для рідини та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу. [0034] Оскільки відстань між зазначеною двереподібною внутрішньою кільцевою пластиною 31 повітропроводу та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу є постійною величиною, для виконання вимоги щодо повної або майже повної відсутності витоків повітря між зоною охолодження та неохолоджуваною зоною необхідно лише забезпечити ущільнення між зазначеними двереподібною внутрішньою кільцевою пластиною 31 повітропроводу та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу у радіальному напрямку (відносно центру кільцевого охолоджувача), і між рівнем рідини у кільцевому рівчаку 4 та кришкою 33 двереподібного ущільнюючого пристрою у вертикальному напрямку. [0035] Таким чином, у неохолоджуваній зоні кільцевий рівчак 4 для рідини містить лише нижню пластину 41 рівчака для рідини, а також кільцеву пластину 42 внутрішнього боку рівчака для рідини та кільцеву пластину 43 зовнішнього боку рівчака для рідини, які жорстко закріплені на зазначеній нижній пластині 41 рівчака для рідини, і не має внутрішньої кільцевої пластини 44 повітропроводу кільцевого рівчака для рідини та зовнішньої кільцевої пластини 45 повітропроводу кільцевого рівчака для рідини, отже рідина кільцевого рівчака 4 присутня між зазначеними кільцевою пластиною 42 внутрішнього боку рівчака для рідини та кільцевою пластиною 43 зовнішнього боку рівчака для рідини. [0036] Оскільки двереподібний ущільнюючий пристрій рухається як у зоні охолодження, так і у неохолоджуваній зоні, а у кришці 33 зазначеного двереподібного ущільнюючого пристрою передбачені наскрізні отвори 34, що виходять до піддонів, для забезпечення повної або майже повної відсутності витоків повітря у неохолоджуваній зоні з обох кінців зазначеної неохолоджуваної зони необхідно передбачити торцевий ущільнюючий елемент 1 кільцевого повітропроводу. [0037] Ширина зазначеного торцевого ущільнюючого елемента 1 кільцевого повітропроводу дорівнює відстані між двереподібною внутрішньою кільцевою пластиною 31 повітропроводу та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу двереподібного ущільнюючого пристрою 3. [0038] Очевидно, що у разі виконання кільцевого повітропроводу та кільцевого рівчака 4 для рідини у формі суцільного кола для уникнення витоків повітря необхідно ущільнити лише простір, обмежений кришкою 33 двереподібного ущільнюючого пристрою, двереподібною внутрішньою кільцевою пластиною 31 повітропроводу, двереподібною зовнішньою кільцевою пластиною 32 повітропроводу та нижньою пластиною 41 рівчака для рідини між зоною 4 UA 100924 C2 5 10 15 20 25 30 35 40 45 50 55 охолодження та неохолоджуваною зоною зазначеного кільцевого повітропроводу. Ущільнення переходу між зазначеними зоною охолодження та неохолоджуваною зоною кільцевого повітропроводу згідно з цим варіантом винаходу може забезпечуватися за допомогою торцевого ущільнюючого елемента кільцевого повітропроводу. [0039] Щоб зробити структуру зазначеного торцевого ущільнюючого елемента кільцевого повітропроводу згідно з цим варіантом винаходу більш зрозумілою фахівцям з цієї галузі техніки, зазначена структура детально описана нижче із посиланням на фіг. 5 і 6. [0040] Що стосується фіг. 5 і 6, фіг. 5 являє собою вигляд зверху торцевого ущільнюючого елемента кільцевого повітропроводу згідно з одним із варіантів даного винаходу, а фіг. 6 являє собою вигляд повітропроводу, зображеного на фіг. 5, у перерізі уздовж лінії C-C. [0041] Згідно з цим варіантом цього винаходу зазначений торцевий ущільнюючий елемент 1 кільцевого повітропроводу містить основну ущільнюючу частину 11, розташовану внизу кільцевого рівчака 4 для рідини, та ущільнюючі елементи 12, які жорстко закріплені на зазначеній основній ущільнюючій частині 11 і які мають таку ж саму висоту, як і зазначена основна ущільнююча частина 11. [0042] Зазначена основна ущільнююча частина 11 розташована між двереподібною внутрішньою кільцевою пластиною 31 повітропроводу та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу. Зазначена основна ущільнююча частина 11 містить верхню пластину основної частини та чотири бічних пластини. Щоб запобігти потраплянню охолоджуючого повітря з кільцевого повітропроводу до неохолоджуваної зони з боку торцевого ущільнюючого елемента 1 кільцевого повітропроводу під час проходження двереподібного ущільнюючого пристрою 3 повз зазначений торцевий ущільнюючий елемент 1 кільцевого повітропроводу, розміри зазначеної верхньої пластини основної частини у радіальному напрямку та у поперечному напрямку є більшими за розміри у радіальному та, відповідно, поперечному напрямку наскрізного отвору 34 у кришці 33 двереподібного ущільнюючого пристрою. [0043] Для забезпечення належної динамічної герметизації зони контакту між верхньою пластиною основної ущільнюючої частини 11 та кришкою 33 двереподібного ущільнюючого пристрою під час обертання зазначеного двереподібного ущільнюючого пристрою 3 у напрямку годинникової стрілки або проти годинникової стрілки навколо центру піддонів (не показано) кільцевого охолоджувача, а також для запобігання потраплянню охолоджуючого повітря, що потрапило до кільцевого повітропроводу, до неохолоджуваної зони з боку торцевого ущільнюючого елемента 1 кільцевого повітропроводу крізь зазор між кришкою 33 двереподібного ущільнюючого пристрою та верхньою пластиною основної ущільнюючої частини 11, верхня поверхня верхньої пластини основної ущільнюючої частини 11 має знаходитися в одній площині з нижньою поверхнею кришки 33 зазначеного двереподібного ущільнюючого пристрою. Враховуючи вищесказане, зазначені чотири бічні пластини повинні мати однакову висоту. [0044] Коли кришка 33 зазначеного двереподібного ущільнюючого пристрою рухається над торцевим ущільнюючим елементом 1 кільцевого повітропроводу, верхня пластина основної ущільнюючої частини 11 контактує з кришкою 33 двереподібного ущільнюючого пристрою і рухається відносно зазначеної кришки, а ущільнюючі елементи 12 контактують з двереподібною внутрішньою кільцевою пластиною 31 повітропроводу та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу і рухаються відносно цих пластин. [0045] Сама основна ущільнююча пластина має бути добре ущільнена для подальшого покращення ефективності ущільнення, яку забезпечує торцевий ущільнюючий елемент 1 кільцевого повітропроводу згідно з цим варіантом даного винаходу. Зазначена основна ущільнююча пластина 11 може бути виготовлена у формі порожнистої прямокутної коробки без дна шляхом зварювання чотирьох бічних пластин та однієї верхньої пластини основної частини безпосередньо або з використанням додаткових елементів, наприклад, кутиків. При цьому необхідно забезпечити належну герметичність стиків між зазначеними чотирма бічними пластинами і однією верхньою пластиною основної частини. Оскільки основна ущільнююча пластина 11 складається з чотирьох бічних пластин та однієї верхньої пластини основної частини, на виготовлення зазначеної основної ущільнюючої частини 11 витрачається менша кількість матеріалу, завдяки чому зменшується вага зазначеної основної ущільнюючої частини 11. [0046] Звичайно, основна ущільнююча пластина 11 може також являти собою монолітний елемент або монолітну прямокутну коробку, де зазначена основна ущільнююча пластина 11 може розглядатися як єдина верхня пластина, що може забезпечувати динамічну герметизацію 5 UA 100924 C2 5 10 15 20 25 30 35 40 45 50 55 60 зони контакту основної ущільнюючої частини 11 із кришкою 33 двереподібного ущільнюючого пристрою під час їхнього відносного руху. [0047] Щоб уникнути зношування верхньої пластини основної частини, зазначену верхню пластину може бути покрито шаром 11а зносостійкого матеріалу. [0048] Для забезпечення можливості належної герметизації простору, обмеженого кришкою 33 двереподібного ущільнюючого пристрою, двереподібною внутрішньою кільцевою пластиною 31 повітропроводу та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу, за допомогою торцевого ущільнюючого елемента 1 кільцевого повітропроводу, а також для запобігання потраплянню охолоджуючого повітря з кільцевого повітропроводу до неохолоджуваної зони крізь зазор між торцевим ущільнюючим елементом 1 кільцевого повітропроводу та двереподібною внутрішньою кільцевою пластиною 31 повітропроводу і двереподібною зовнішньою кільцевою пластиною 32 повітропроводу, на двох бічних пластинах основної ущільнюючої частини 11 розташовано відповідно, принаймні, два ущільнюючі елементи 12, які прилягають до зазначених двереподібної внутрішньої кільцевої пластини 31 і двереподібної зовнішньої кільцевої пластини 32 повітропроводу. [0049] Кожен ущільнюючий елемент 12 має у поперечному перерізі Т-подібний виступ 121, висота якого дорівнює висоті основної ущільнюючої частини 11. Виступ 121 може являти собою Т-подібний виступ по всій висоті основної ущільнюючої частини 11. Коли двереподібний ущільнюючий пристрій 3 рухається разом із піддонами до торцевого ущільнюючого елемента 1 кільцевого повітропроводу, Т-подібний виступ 121 може перешкоджати потраплянню охолоджуючого повітря з кільцевого повітропроводу до неохолоджуваної зони крізь зазор між торцевим ущільнюючим елементом 1 кільцевого повітропроводу та двереподібною внутрішньою кільцевою пластиною 31 повітропроводу і двереподібною зовнішньою кільцевою пластиною 32 повітропроводу. Якщо зазначені піддони кільцевого охолоджувача розташовані ексцентрично, наприклад внаслідок неправильного встановлення кільцевого охолоджувача, можливий певний радіальний зсув (відносно центру зазначеного кільцевого охолоджувача) двереподібного ущільнюючого пристрою 3 у місці розташування торцевого ущільнюючого елемента 1 кільцевого повітропроводу. Зрозуміло, що у цьому випадку Т-подібний виступ 121 може зазнати незначної деформації у напрямку вісі цього виступу, тобто радіального зсуву відносно центру зазначеного кільцевого охолоджувача, забезпечуючи таким чином динамічну герметизацію. [0050] Кожен із ущільнюючих елементів 12 може також містити принаймні два розташовані поруч виступи 121, що складають єдине ціле із зазначеним елементом і мають у перерізі Тподібну форму, де кожен із Т-подібних виступів 121 і має таку ж саму висоту, як основна ущільнююча частина 11. [0051] Зрозуміло, що для забезпечення більшої ефективності динамічної герметизації зазору між торцевим ущільнюючим елементом 1 кільцевого повітропроводу та двереподібною внутрішньою кільцевою пластиною 31 повітропроводу і двереподібною зовнішньою кільцевою пластиною 32 повітропроводу між двома сусідніми виступами 121 передбачено сполучну ділянку 122 заздалегідь визначеного розміру, та для кожного із зазначених ущільнюючих елементів 12 під кожною зазначеною сполучною ділянкою 122 передбачено ростверки 123, причому кожен із зазначених ущільнюючих елементів 12 кріпиться механічним способом до зазначених ростверків 123 які, у свою чергу, жорстко закріплених на основній ущільнюючій частині 11. [0052] Кожен із ущільнюючих елементів 12 являє собою цілісну конструкцію, тобто сполучна ділянка 122 між двома сусідніми виступами 121 являє єдине ціле з цими сусідніми виступами 121. Оскільки ростверки 123 розташовані під кожною такою сполучною ділянкою 122 і кожен з ущільнюючих елементів 12 та ростверків 123 жорстко кріпиться до основної ущільнюючої частини 11, кожен виступ 121 має місце для радіального зсуву (відносно центру кільцевого охолоджувача). [0053] Розмір сполучної ділянки 122 між двома сусідніми виступами 121 і товщина та міцність ростверків 123 можуть підбиратися залежно від розміру та точності встановлення кільцевого охолоджувача з умовою, що вони здатні забезпечувати динамічну герметизацію зони контакту торцевого ущільнюючого елемента 1 кільцевого повітропроводу та двереподібної внутрішньої кільцевої пластини 31 повітропроводу і двереподібної зовнішньої кільцевої пластини 32 повітропроводу у випадку максимального радіального зсуву двереподібного ущільнюючого пристрою 3. [0054] Для подальшого покращення ефективності динамічної герметизації зони контакту торцевого ущільнюючого елемента та двереподібної внутрішньої кільцевої пластини 31 повітропроводу і двереподібної зовнішньої кільцевої пластини 32 повітропроводу у торцевому ущільнюючому елементі 1 кільцевого повітропроводу згідно з рекомендованим варіантом цього 6 UA 100924 C2 5 10 15 винаходу на лівому і, відповідно, правому боці двох бічних пластин основної ущільнюючої частини 11 передбачено ущільнюючі елементи 12, які прилягають до зазначених двереподібної внутрішньої кільцевої пластини 31 повітропроводу і двереподібної зовнішньої кільцевої пластини 32 повітропроводу. [0055] Кожен із ущільнюючих елементів 12 може також повністю покривати дві зазначені бічні пластини основної ущільнюючої частини 11, які прилягають до двереподібної внутрішньої кільцевої пластини 31 повітропроводу та двереподібної зовнішньої кільцевої пластини 32 повітропроводу, таким чином, щоб підвищити ефективність динамічної герметизації зони контакту торцевого ущільнюючого елемента 1 кільцевого повітропроводу з двереподібною внутрішньою кільцевою пластиною 31 повітропроводу та двереподібною зовнішньою кільцевою пластиною 32 повітропроводу. [0056] Наведені вище описи являють собою лише рекомендовані варіанти кільцевого повітропроводу за цим винаходом і не ставлять за мету обмеження обсягу охорони прав, пов'язаних із цим винаходом. Будь-які зміни, рівноцінні варіанти, вдосконалення тощо, що відповідають принципові та сутності цього винаходу, включені до обсягу цього винаходу, визначеного формулою винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Кільцевий повітропровід, що містить певну кількість вхідних каналів кільцевого повітропроводу, розташованих у зоні охолодження у нижній частині зазначеного кільцевого повітропроводу, які, відповідно, з'єднані з певною кількістю повітрозабірних патрубків; причому зазначений кільцевий повітропровід являє собою канал, який з'єднує кільцевий рівчак для рідини, що утворює суцільне коло, та двереподібний ущільнюючий пристрій, і який має своїм центром симетрії геометричний центр піддонів кільцевого охолоджувача; а також у зоні охолодження кільцевий рівчак для рідини містить нижню пластину рівчака для рідини; внутрішню кільцеву пластину повітропроводу кільцевого рівчака для рідини, зовнішню кільцеву пластину повітропроводу кільцевого рівчака для рідини, кільцеву пластину внутрішнього боку рівчака для рідини та кільцеву пластину зовнішнього боку рівчака для рідини, які жорстко закріплені на зазначеній нижній пластині рівчака для рідини; при цьому внутрішня кільцева пластина повітропроводу кільцевого рівчака для рідини та зовнішня кільцева пластина повітропроводу кільцевого рівчака для рідини встановлені між кільцевою пластиною внутрішнього боку рівчака для рідини та кільцевою пластиною зовнішнього боку рівчака для рідини; а у неохолоджуваній зоні зазначений кільцевий рівчак для рідини містить нижню пластину рівчака для рідини; кільцеву пластину внутрішнього боку рівчака для рідини та кільцеву пластину зовнішнього боку рівчака для рідини, які жорстко закріплені на зазначеній нижній пластині рівчака для рідини; при цьому для ущільнення зазначеного кільцевого повітропроводу з обох кінців зазначеної неохолоджуваної зони передбачено торцевий ущільнюючий елемент кільцевого повітропроводу. 2. Кільцевий повітропровід за п. 1, який відрізняється тим, що ширина зазначеного торцевого ущільнюючого елемента кільцевого повітропроводу дорівнює відстані між двереподібною внутрішньою кільцевою пластиною повітропроводу та двереподібною зовнішньою кільцевою пластиною повітропроводу зазначеного двереподібного ущільнюючого пристрою. 3. Кільцевий повітропровід за п. 2, який відрізняється тим, що зазначений торцевий ущільнюючий елемент кільцевого повітропроводу містить основну ущільнюючу частину, розташовану на нижній пластині рівчака для рідини з обох кінців неохолоджуваної зони, та ущільнюючі елементи, які закріплені на зазначеній основній ущільнюючій частині, і які мають таку ж саму висоту, як і зазначена основна ущільнююча частина; зазначена основна ущільнююча частина розташована між двереподібною внутрішньою кільцевою пластиною повітропроводу та двереподібною зовнішньою кільцевою пластиною повітропроводу і містить верхню пластину основної частини та чотири бічні пластини, де розміри зазначеної верхньої пластини основної частини у радіальному напрямку та у поперечному напрямку є більшими за розміри у радіальному та, відповідно, поперечному напрямку наскрізного отвору у кришці двереподібного ущільнюючого пристрою, а зазначені чотири бічні пластини мають однакову висоту; при цьому коли зазначена кришка зазначеного двереподібного ущільнюючого пристрою рухається над торцевим ущільнюючим елементом кільцевого повітропроводу, верхня пластина основної частини контактує з кришкою двереподібного ущільнюючого пристрою і рухається відносно зазначеної кришки, а ущільнюючі елементи контактують з двереподібною внутрішньою кільцевою пластиною повітропроводу та двереподібною зовнішньою кільцевою пластиною повітропроводу і рухаються відносно цих пластин. 7 UA 100924 C2 5 10 15 20 25 4. Кільцевий повітропровід за п. 3, який відрізняється тим, що кількість зазначених ущільнюючих елементів становить принаймні два, і ці два ущільнюючі елементи розташовані відповідно на двох бічних пластинах основної ущільнюючої частини, прилягаючи до двереподібної внутрішньої кільцевої пластини повітропроводу та двереподібної зовнішньої кільцевої пластини повітропроводу, а також кожен із зазначених ущільнюючих елементів у поперечному перерізі являє собою Т-подібний виступ і має таку ж саму висоту, як основна ущільнююча частина. 5. Кільцевий повітропровід за п. 4, який відрізняється тим, що кожен із зазначених ущільнюючих елементів містить принаймні два розташовані поруч виступи, що складають єдине ціле із зазначеним елементом і мають у перерізі Т-подібну форму, а також кожен із таких Тподібних виступів має таку ж саму висоту, як зазначена основна ущільнююча частина. 6. Кільцевий повітропровід за п. 4, який відрізняється тим, що між зазначеними двома сусідніми виступами передбачено сполучну ділянку заздалегідь визначеного розміру, для кожного із зазначених ущільнюючих елементів під зазначеною сполучною ділянкою передбачено ростверки, зазначені ростверки жорстко закріплені на основній ущільнюючій частині, а кожен із зазначених ущільнюючих елементів кріпиться механічним способом на цих ростверках. 7. Кільцевий повітропровід за п. 3, який відрізняється тим, що торцевий ущільнюючий елемент кільцевого повітропроводу встановлюється на нижній пластині рівчака для рідини з обох кінців неохолоджуваної зони за допомогою опорних коліс або за допомогою механізму пружної підвіски. 8. Кільцевий повітропровід за п. 3, який відрізняється тим, що зазначена основна ущільнююча частина виготовляється зі стійкого до корозії матеріалу, а зазначені ущільнюючі елементи виготовляються з еластичного ущільнюючого матеріалу. 9. Кільцевий повітропровід за п. 3, який відрізняється тим, що зазначену верхню пластину основної частини покрито шаром зносостійкого матеріалу. 8 UA 100924 C2 9 UA 100924 C2 10 UA 100924 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
