Повітрозабірна система кільцевого охолоджувача, кільцевий повітряний канал та кільцевий жолоб

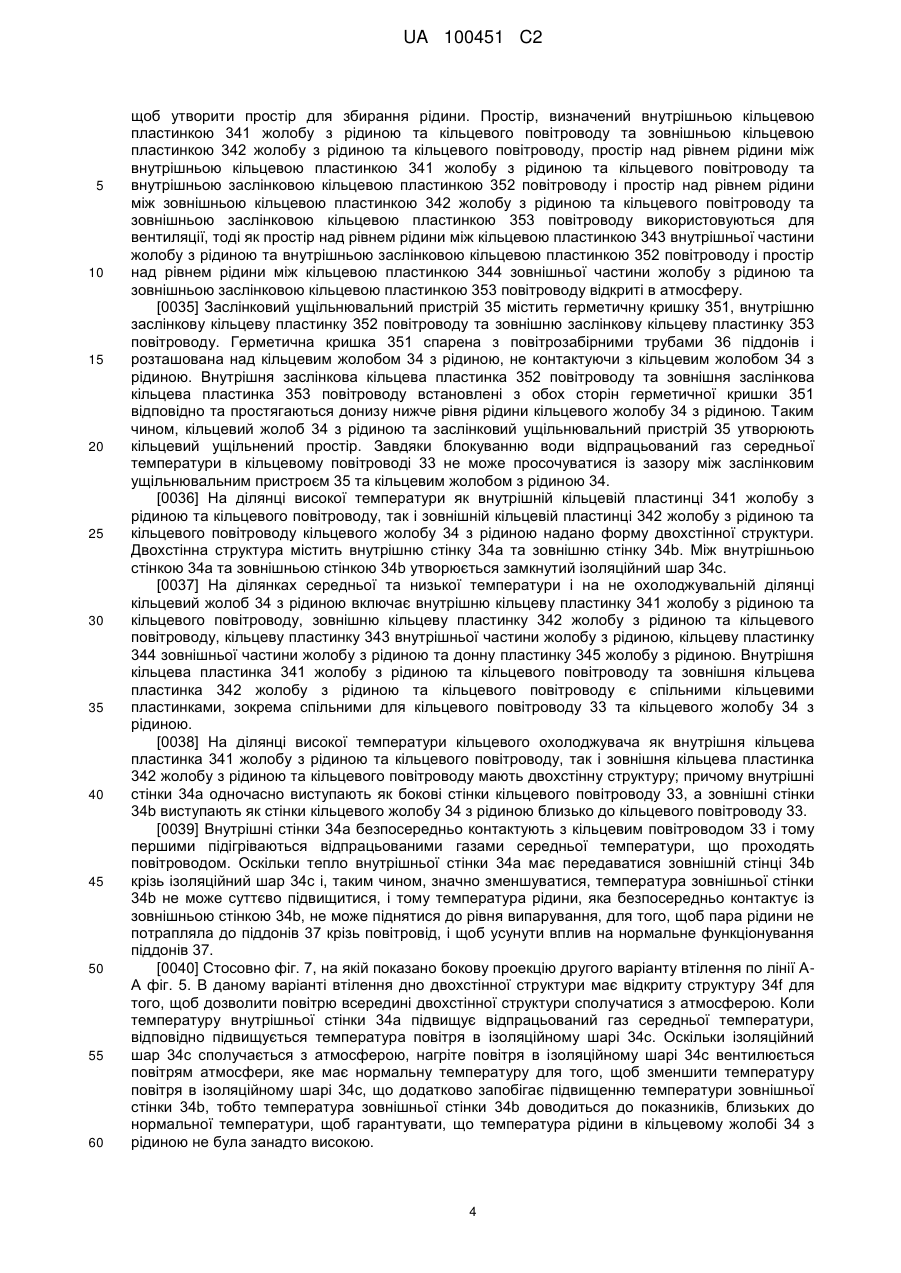

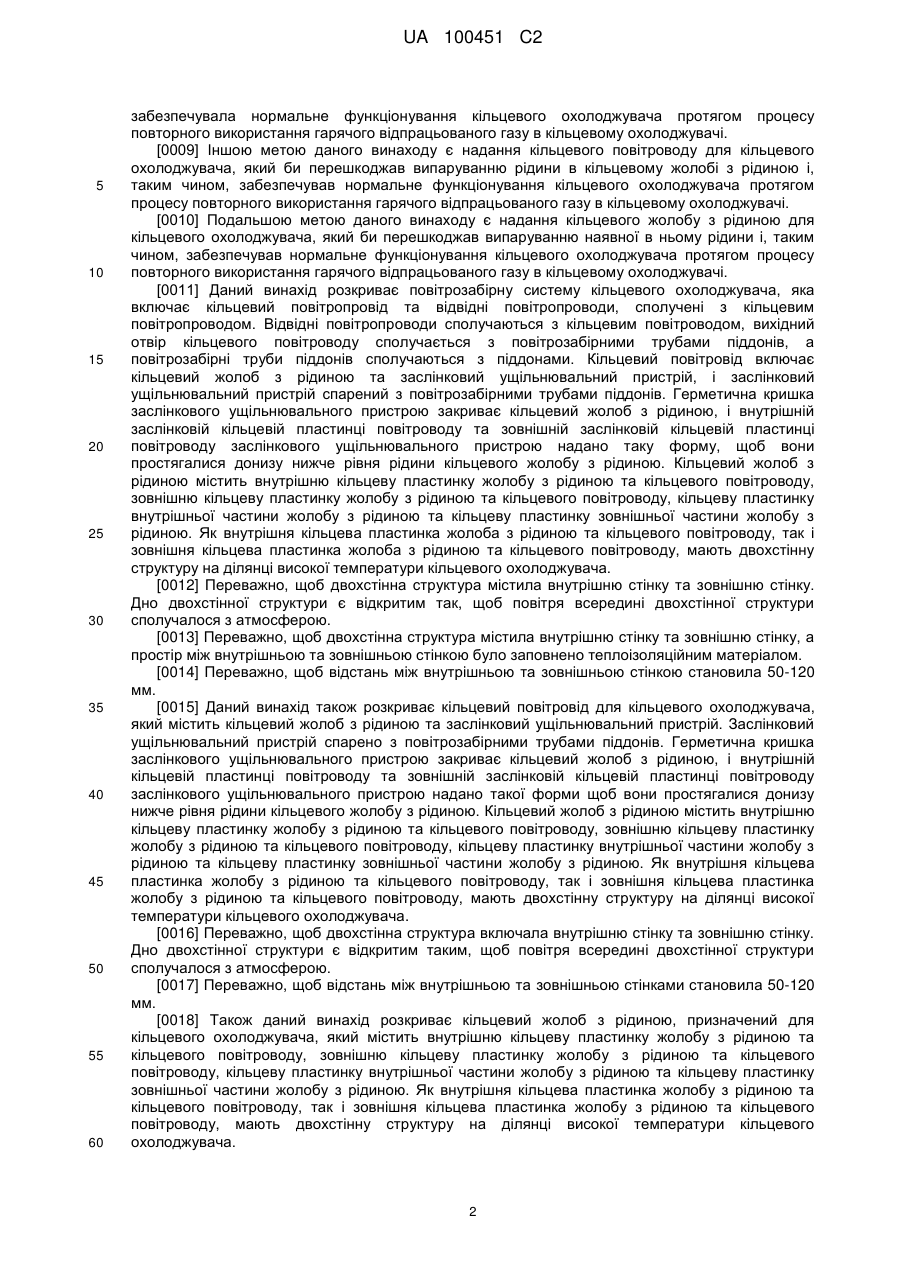

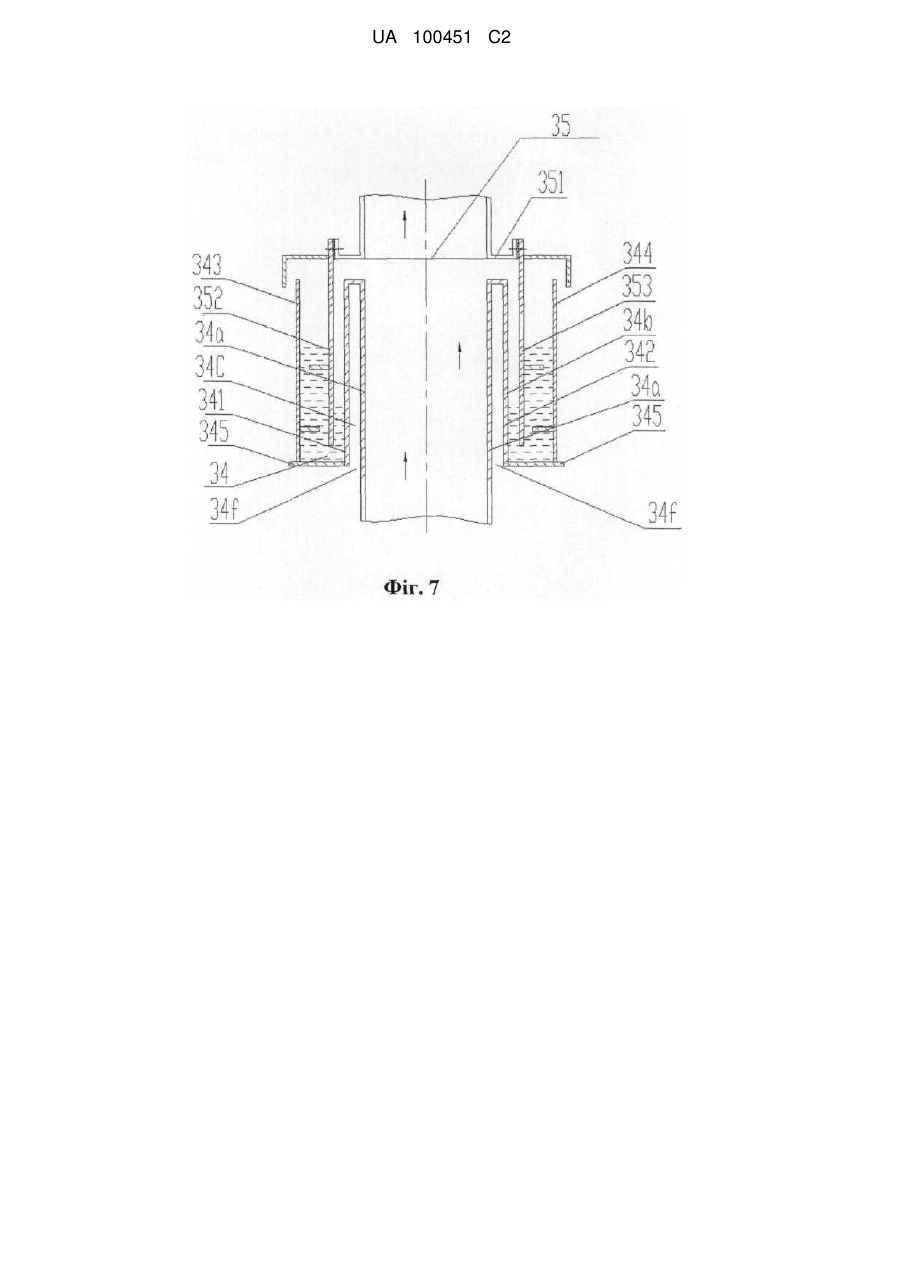

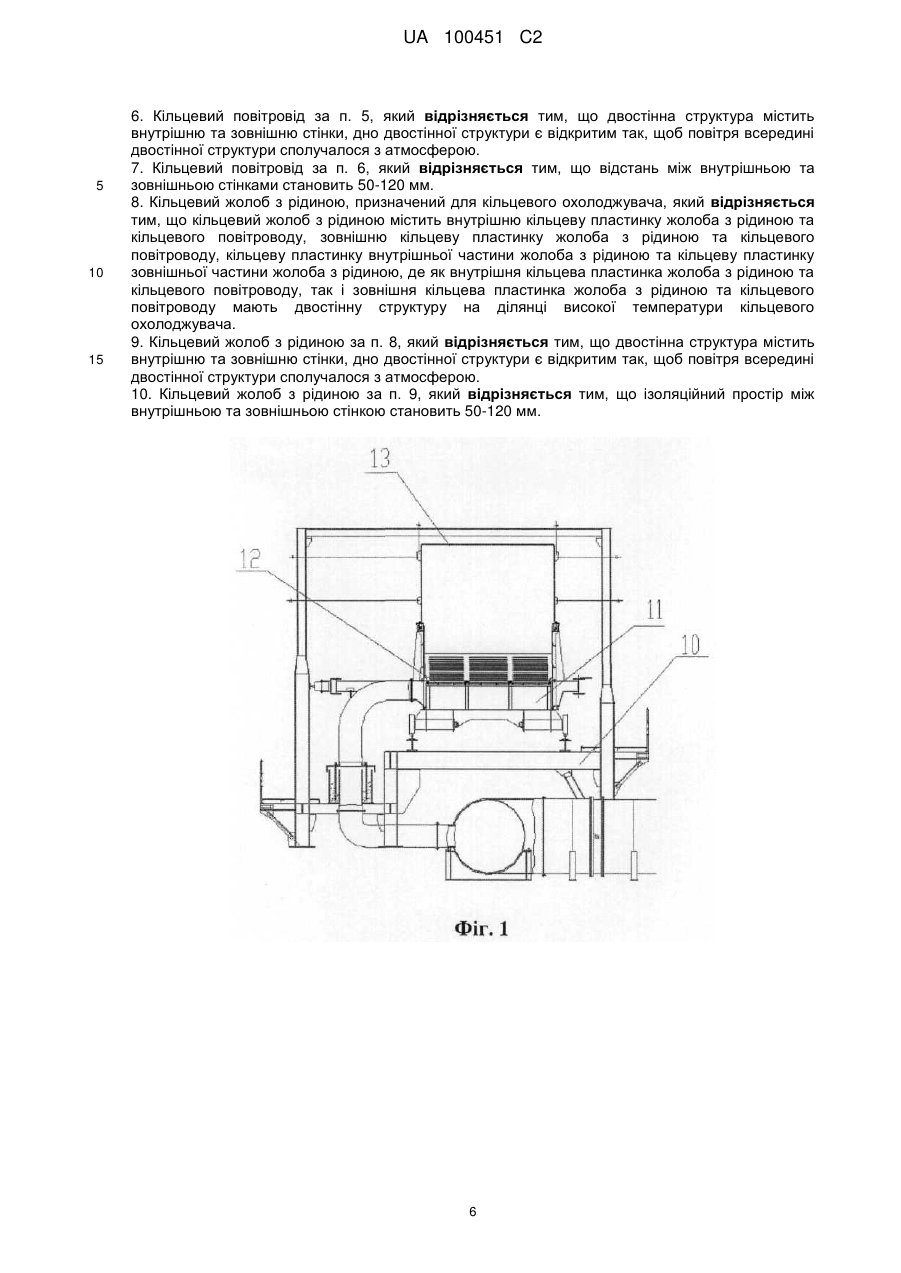

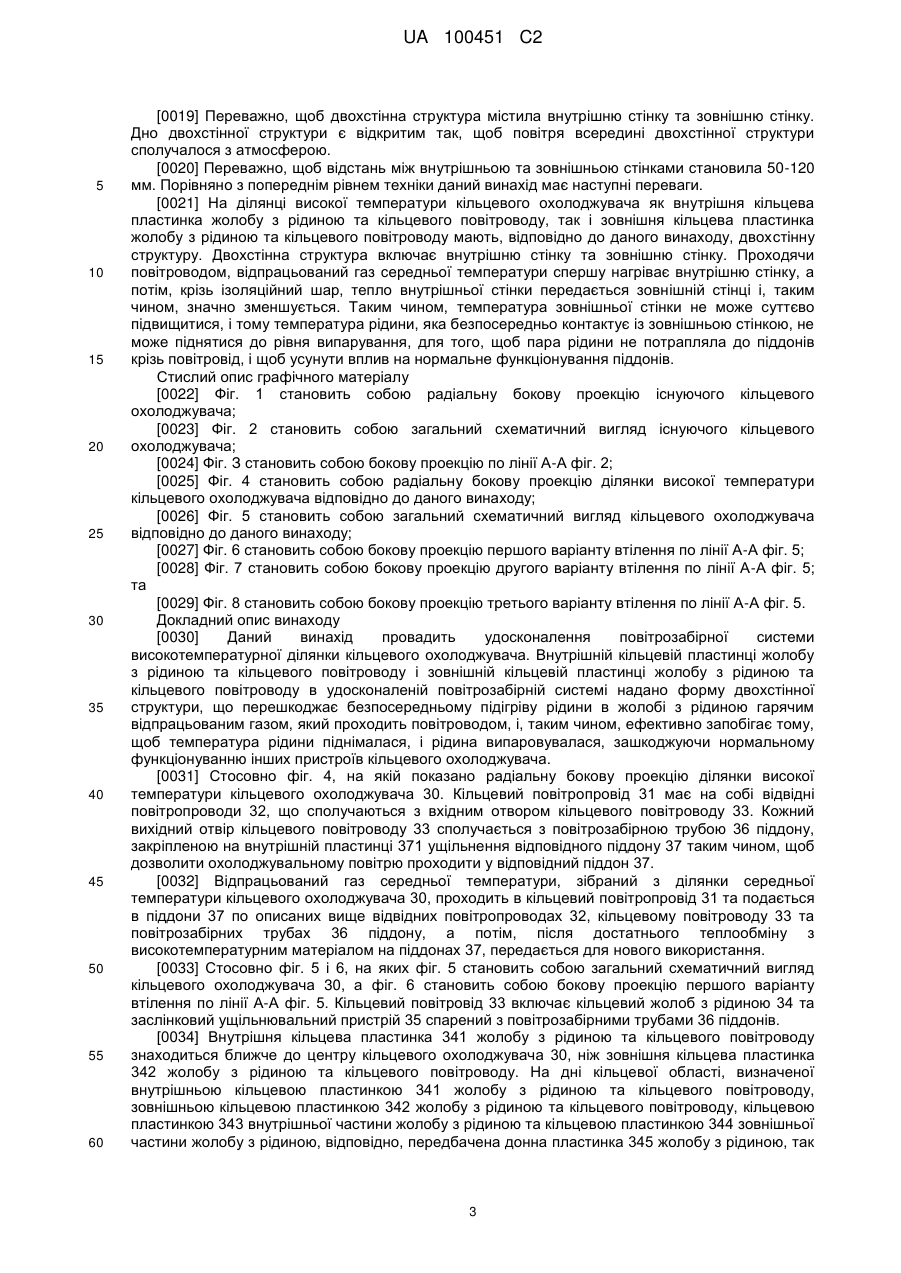

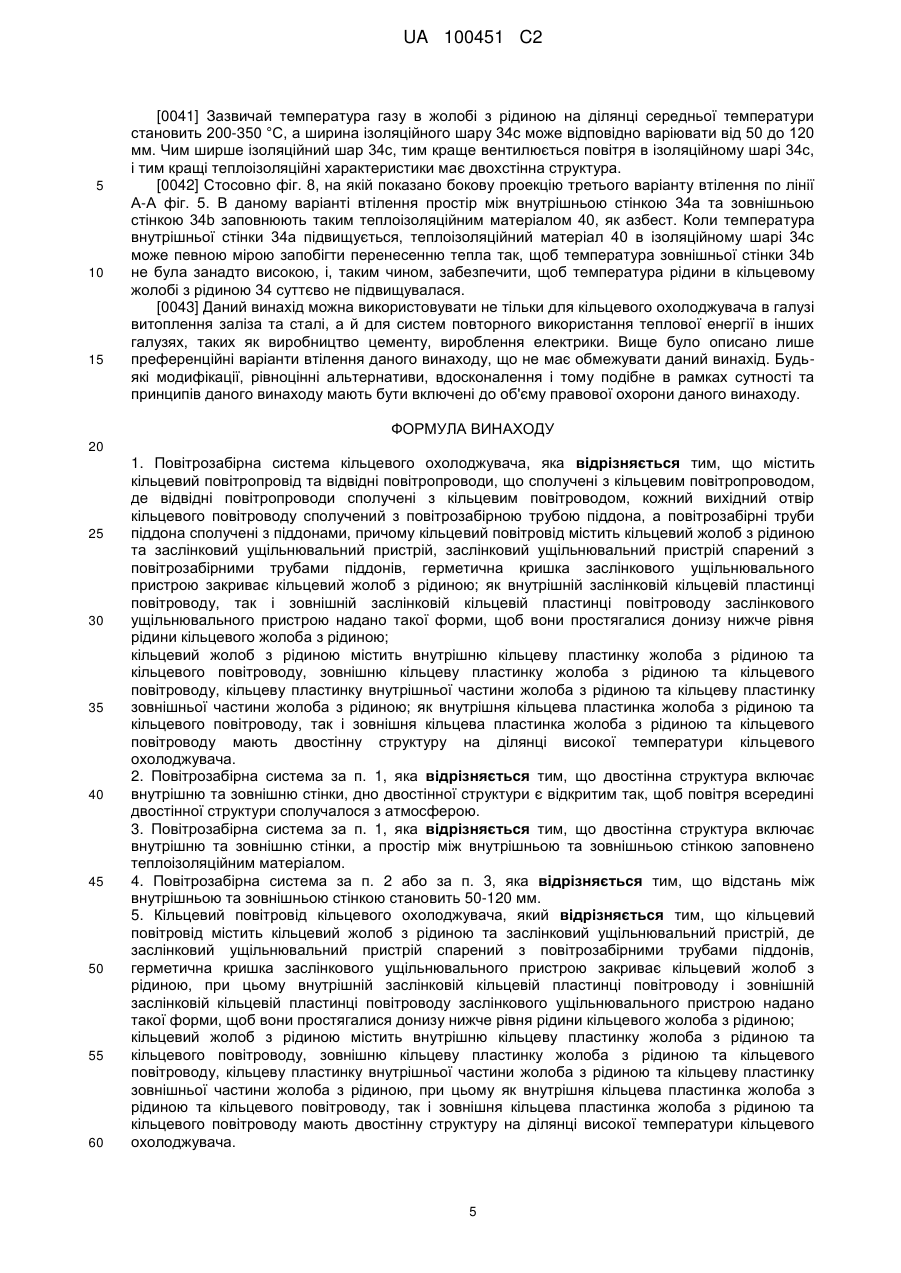

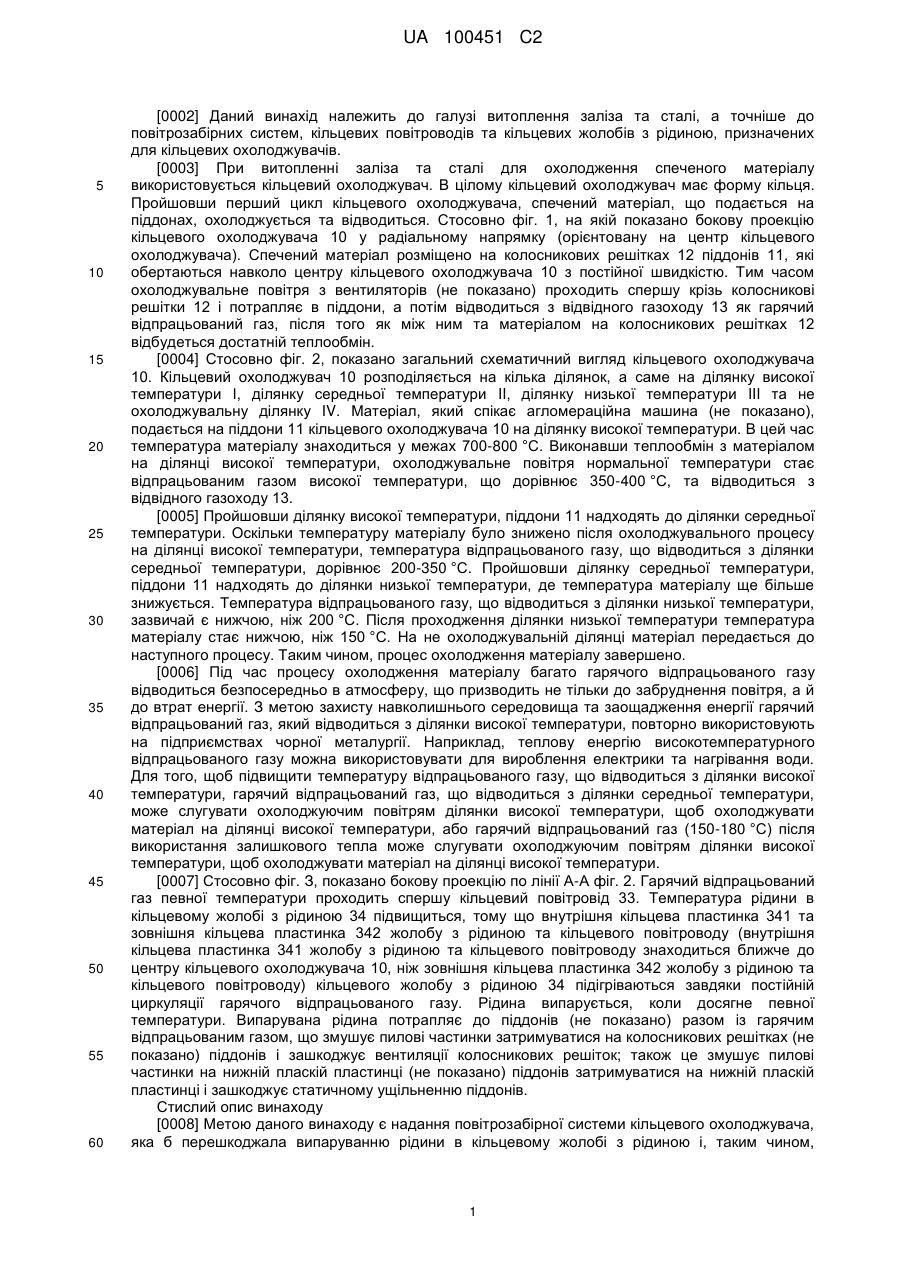

Реферат: Повітрозабірна система кільцевого охолоджувача містить кільцеву повітродувну трубку (31), відвідна повітродувна трубка (32) з'єднана з кільцевою повітродувною трубкою (31), відвідна повітродувна трубка (32) з'єднана з кільцевим повітряним каналом (33), вихідний отвір кільцевого повітряного каналу (33) з'єднаний з повітрозабірною трубою (36) вагонетки, повітрозабірна труба (36) вагонетки з'єднана з вагонеткою (37). Кільцевий повітряний канал складається з кільцевого жолоба (34) та заслінкового ущільнювального пристрою (35), заслінковий ущільнювальний пристрій (35) з'єднаний з повітрозабірною трубою (36) вагонетки, герметична складена оправна кришка (351) заслінкового ущільнювального пристрою (35) закриває кільцевий жолоб (34); у високотемпературній області кільцевого охолоджувача внутрішня кільцева пластинка (341) жолоба та кільцевого повітряного каналу та зовнішня кільцева пластинка (342) жолоба та кільцевого повітряного каналу становлять собою структуру рукава з двошаровою стінкою на ділянці високої температури кільцевого охолоджувача. Система перешкоджає тому, щоб рідина в кільцевому водяному баку випаровувалася, і, таким чином, забезпечує нормальну роботу кільцевого охолоджувача під час процесу повторного використання гарячого відпрацьованого газу кільцевого охолоджувача. UA 100451 C2 (12) UA 100451 C2 UA 100451 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0002] Даний винахід належить до галузі витоплення заліза та сталі, а точніше до повітрозабірних систем, кільцевих повітроводів та кільцевих жолобів з рідиною, призначених для кільцевих охолоджувачів. [0003] При витопленні заліза та сталі для охолодження спеченого матеріалу використовується кільцевий охолоджувач. В цілому кільцевий охолоджувач має форму кільця. Пройшовши перший цикл кільцевого охолоджувача, спечений матеріал, що подається на піддонах, охолоджується та відводиться. Стосовно фіг. 1, на якій показано бокову проекцію кільцевого охолоджувача 10 у радіальному напрямку (орієнтовану на центр кільцевого охолоджувача). Спечений матеріал розміщено на колосникових решітках 12 піддонів 11, які обертаються навколо центру кільцевого охолоджувача 10 з постійної швидкістю. Тим часом охолоджувальне повітря з вентиляторів (не показано) проходить спершу крізь колосникові решітки 12 і потрапляє в піддони, а потім відводиться з відвідного газоходу 13 як гарячий відпрацьований газ, після того як між ним та матеріалом на колосникових решітках 12 відбудеться достатній теплообмін. [0004] Стосовно фіг. 2, показано загальний схематичний вигляд кільцевого охолоджувача 10. Кільцевий охолоджувач 10 розподіляється на кілька ділянок, а саме на ділянку високої температури І, ділянку середньої температури II, ділянку низької температури III та не охолоджувальну ділянку IV. Матеріал, який спікає агломераційна машина (не показано), подається на піддони 11 кільцевого охолоджувача 10 на ділянку високої температури. В цей час температура матеріалу знаходиться у межах 700-800 °C. Виконавши теплообмін з матеріалом на ділянці високої температури, охолоджувальне повітря нормальної температури стає відпрацьованим газом високої температури, що дорівнює 350-400 °C, та відводиться з відвідного газоходу 13. [0005] Пройшовши ділянку високої температури, піддони 11 надходять до ділянки середньої температури. Оскільки температуру матеріалу було знижено після охолоджувального процесу на ділянці високої температури, температура відпрацьованого газу, що відводиться з ділянки середньої температури, дорівнює 200-350 °C. Пройшовши ділянку середньої температури, піддони 11 надходять до ділянки низької температури, де температура матеріалу ще більше знижується. Температура відпрацьованого газу, що відводиться з ділянки низької температури, зазвичай є нижчою, ніж 200 °C. Після проходження ділянки низької температури температура матеріалу стає нижчою, ніж 150 °C. На не охолоджувальній ділянці матеріал передається до наступного процесу. Таким чином, процес охолодження матеріалу завершено. [0006] Під час процесу охолодження матеріалу багато гарячого відпрацьованого газу відводиться безпосередньо в атмосферу, що призводить не тільки до забруднення повітря, а й до втрат енергії. З метою захисту навколишнього середовища та заощадження енергії гарячий відпрацьований газ, який відводиться з ділянки високої температури, повторно використовують на підприємствах чорної металургії. Наприклад, теплову енергію високотемпературного відпрацьованого газу можна використовувати для вироблення електрики та нагрівання води. Для того, щоб підвищити температуру відпрацьованого газу, що відводиться з ділянки високої температури, гарячий відпрацьований газ, що відводиться з ділянки середньої температури, може слугувати охолоджуючим повітрям ділянки високої температури, щоб охолоджувати матеріал на ділянці високої температури, або гарячий відпрацьований газ (150-180 °C) після використання залишкового тепла може слугувати охолоджуючим повітрям ділянки високої температури, щоб охолоджувати матеріал на ділянці високої температури. [0007] Стосовно фіг. З, показано бокову проекцію по лінії А-А фіг. 2. Гарячий відпрацьований газ певної температури проходить спершу кільцевий повітровід 33. Температура рідини в кільцевому жолобі з рідиною 34 підвищиться, тому що внутрішня кільцева пластинка 341 та зовнішня кільцева пластинка 342 жолобу з рідиною та кільцевого повітроводу (внутрішня кільцева пластинка 341 жолобу з рідиною та кільцевого повітроводу знаходиться ближче до центру кільцевого охолоджувача 10, ніж зовнішня кільцева пластинка 342 жолобу з рідиною та кільцевого повітроводу) кільцевого жолобу з рідиною 34 підігріваються завдяки постійній циркуляції гарячого відпрацьованого газу. Рідина випарується, коли досягне певної температури. Випарувана рідина потрапляє до піддонів (не показано) разом із гарячим відпрацьованим газом, що змушує пилові частинки затримуватися на колосникових решітках (не показано) піддонів і зашкоджує вентиляції колосникових решіток; також це змушує пилові частинки на нижній пласкій пластинці (не показано) піддонів затримуватися на нижній пласкій пластинці і зашкоджує статичному ущільненню піддонів. Стислий опис винаходу [0008] Метою даного винаходу є надання повітрозабірної системи кільцевого охолоджувача, яка б перешкоджала випаруванню рідини в кільцевому жолобі з рідиною і, таким чином, 1 UA 100451 C2 5 10 15 20 25 30 35 40 45 50 55 60 забезпечувала нормальне функціонування кільцевого охолоджувача протягом процесу повторного використання гарячого відпрацьованого газу в кільцевому охолоджувачі. [0009] Іншою метою даного винаходу є надання кільцевого повітроводу для кільцевого охолоджувача, який би перешкоджав випаруванню рідини в кільцевому жолобі з рідиною і, таким чином, забезпечував нормальне функціонування кільцевого охолоджувача протягом процесу повторного використання гарячого відпрацьованого газу в кільцевому охолоджувачі. [0010] Подальшою метою даного винаходу є надання кільцевого жолобу з рідиною для кільцевого охолоджувача, який би перешкоджав випаруванню наявної в ньому рідини і, таким чином, забезпечував нормальне функціонування кільцевого охолоджувача протягом процесу повторного використання гарячого відпрацьованого газу в кільцевому охолоджувачі. [0011] Даний винахід розкриває повітрозабірну систему кільцевого охолоджувача, яка включає кільцевий повітропровід та відвідні повітропроводи, сполучені з кільцевим повітропроводом. Відвідні повітропроводи сполучаються з кільцевим повітроводом, вихідний отвір кільцевого повітроводу сполучається з повітрозабірними трубами піддонів, а повітрозабірні труби піддонів сполучаються з піддонами. Кільцевий повітровід включає кільцевий жолоб з рідиною та заслінковий ущільнювальний пристрій, і заслінковий ущільнювальний пристрій спарений з повітрозабірними трубами піддонів. Герметична кришка заслінкового ущільнювального пристрою закриває кільцевий жолоб з рідиною, і внутрішній заслінковій кільцевій пластинці повітроводу та зовнішній заслінковій кільцевій пластинці повітроводу заслінкового ущільнювального пристрою надано таку форму, щоб вони простягалися донизу нижче рівня рідини кільцевого жолобу з рідиною. Кільцевий жолоб з рідиною містить внутрішню кільцеву пластинку жолобу з рідиною та кільцевого повітроводу, зовнішню кільцеву пластинку жолобу з рідиною та кільцевого повітроводу, кільцеву пластинку внутрішньої частини жолобу з рідиною та кільцеву пластинку зовнішньої частини жолобу з рідиною. Як внутрішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу, мають двохстінну структуру на ділянці високої температури кільцевого охолоджувача. [0012] Переважно, щоб двохстінна структура містила внутрішню стінку та зовнішню стінку. Дно двохстінної структури є відкритим так, щоб повітря всередині двохстінної структури сполучалося з атмосферою. [0013] Переважно, щоб двохстінна структура містила внутрішню стінку та зовнішню стінку, а простір між внутрішньоюта зовнішньою стінкою було заповнено теплоізоляційним матеріалом. [0014] Переважно, щоб відстань між внутрішньою та зовнішньою стінкою становила 50-120 мм. [0015] Даний винахід також розкриває кільцевий повітровід для кільцевого охолоджувача, який містить кільцевий жолоб з рідиною та заслінковий ущільнювальний пристрій. Заслінковий ущільнювальний пристрій спарено з повітрозабірними трубами піддонів. Герметична кришка заслінкового ущільнювального пристрою закриває кільцевий жолоб з рідиною, і внутрішній кільцевій пластинці повітроводу та зовнішній заслінковій кільцевій пластинці повітроводу заслінкового ущільнювального пристрою надано такої форми щоб вони простягалися донизу нижче рівня рідини кільцевого жолобу з рідиною. Кільцевий жолоб з рідиною містить внутрішню кільцеву пластинку жолобу з рідиною та кільцевого повітроводу, зовнішню кільцеву пластинку жолобу з рідиною та кільцевого повітроводу, кільцеву пластинку внутрішньої частини жолобу з рідиною та кільцеву пластинку зовнішньої частини жолобу з рідиною. Як внутрішня кільцева пластинка жолобу з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка жолобу з рідиною та кільцевого повітроводу, мають двохстінну структуру на ділянці високої температури кільцевого охолоджувача. [0016] Переважно, щоб двохстінна структура включала внутрішню стінку та зовнішню стінку. Дно двохстінної структури є відкритим таким, щоб повітря всередині двохстінної структури сполучалося з атмосферою. [0017] Переважно, щоб відстань між внутрішньою та зовнішньою стінками становила 50-120 мм. [0018] Також даний винахід розкриває кільцевий жолоб з рідиною, призначений для кільцевого охолоджувача, який містить внутрішню кільцеву пластинку жолобу з рідиною та кільцевого повітроводу, зовнішню кільцеву пластинку жолобу з рідиною та кільцевого повітроводу, кільцеву пластинку внутрішньої частини жолобу з рідиною та кільцеву пластинку зовнішньої частини жолобу з рідиною. Як внутрішня кільцева пластинка жолобу з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка жолобу з рідиною та кільцевого повітроводу, мають двохстінну структуру на ділянці високої температури кільцевого охолоджувача. 2 UA 100451 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0019] Переважно, щоб двохстінна структура містила внутрішню стінку та зовнішню стінку. Дно двохстінної структури є відкритим так, щоб повітря всередині двохстінної структури сполучалося з атмосферою. [0020] Переважно, щоб відстань між внутрішньою та зовнішньою стінками становила 50-120 мм. Порівняно з попереднім рівнем техніки даний винахід має наступні переваги. [0021] На ділянці високої температури кільцевого охолоджувача як внутрішня кільцева пластинка жолобу з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка жолобу з рідиною та кільцевого повітроводу мають, відповідно до даного винаходу, двохстінну структуру. Двохстінна структура включає внутрішню стінку та зовнішню стінку. Проходячи повітроводом, відпрацьований газ середньої температури спершу нагріває внутрішню стінку, а потім, крізь ізоляційний шар, тепло внутрішньої стінки передається зовнішній стінці і, таким чином, значно зменшується. Таким чином, температура зовнішньої стінки не може суттєво підвищитися, і тому температура рідини, яка безпосередньо контактує із зовнішньою стінкою, не може піднятися до рівня випарування, для того, щоб пара рідини не потрапляла до піддонів крізь повітровід, і щоб усунути вплив на нормальне функціонування піддонів. Стислий опис графічного матеріалу [0022] Фіг. 1 становить собою радіальну бокову проекцію існуючого кільцевого охолоджувача; [0023] Фіг. 2 становить собою загальний схематичний вигляд існуючого кільцевого охолоджувача; [0024] Фіг. З становить собою бокову проекцію по лінії А-А фіг. 2; [0025] Фіг. 4 становить собою радіальну бокову проекцію ділянки високої температури кільцевого охолоджувача відповідно до даного винаходу; [0026] Фіг. 5 становить собою загальний схематичний вигляд кільцевого охолоджувача відповідно до даного винаходу; [0027] Фіг. 6 становить собою бокову проекцію першого варіанту втілення по лінії А-А фіг. 5; [0028] Фіг. 7 становить собою бокову проекцію другого варіанту втілення по лінії А-А фіг. 5; та [0029] Фіг. 8 становить собою бокову проекцію третього варіанту втілення по лінії А-А фіг. 5. Докладний опис винаходу [0030] Даний винахід провадить удосконалення повітрозабірної системи високотемпературної ділянки кільцевого охолоджувача. Внутрішній кільцевій пластинці жолобу з рідиною та кільцевого повітроводу і зовнішній кільцевій пластинці жолобу з рідиною та кільцевого повітроводу в удосконаленій повітрозабірній системі надано форму двохстінної структури, що перешкоджає безпосередньому підігріву рідини в жолобі з рідиною гарячим відпрацьованим газом, який проходить повітроводом, і, таким чином, ефективно запобігає тому, щоб температура рідини піднімалася, і рідина випаровувалася, зашкоджуючи нормальному функціонуванню інших пристроїв кільцевого охолоджувача. [0031] Стосовно фіг. 4, на якій показано радіальну бокову проекцію ділянки високої температури кільцевого охолоджувача 30. Кільцевий повітропровід 31 має на собі відвідні повітропроводи 32, що сполучаються з вхідним отвором кільцевого повітроводу 33. Кожний вихідний отвір кільцевого повітроводу 33 сполучається з повітрозабірною трубою 36 піддону, закріпленою на внутрішній пластинці 371 ущільнення відповідного піддону 37 таким чином, щоб дозволити охолоджувальному повітрю проходити у відповідний піддон 37. [0032] Відпрацьований газ середньої температури, зібраний з ділянки середньої температури кільцевого охолоджувача 30, проходить в кільцевий повітропровід 31 та подається в піддони 37 по описаних вище відвідних повітропроводах 32, кільцевому повітроводу 33 та повітрозабірних трубах 36 піддону, а потім, після достатнього теплообміну з високотемпературним матеріалом на піддонах 37, передається для нового використання. [0033] Стосовно фіг. 5 і 6, на яких фіг. 5 становить собою загальний схематичний вигляд кільцевого охолоджувача 30, а фіг. 6 становить собою бокову проекцію першого варіанту втілення по лінії А-А фіг. 5. Кільцевий повітровід 33 включає кільцевий жолоб з рідиною 34 та заслінковий ущільнювальний пристрій 35 спарений з повітрозабірними трубами 36 піддонів. [0034] Внутрішня кільцева пластинка 341 жолобу з рідиною та кільцевого повітроводу знаходиться ближче до центру кільцевого охолоджувача 30, ніж зовнішня кільцева пластинка 342 жолобу з рідиною та кільцевого повітроводу. На дні кільцевої області, визначеної внутрішньою кільцевою пластинкою 341 жолобу з рідиною та кільцевого повітроводу, зовнішньою кільцевою пластинкою 342 жолобу з рідиною та кільцевого повітроводу, кільцевою пластинкою 343 внутрішньої частини жолобу з рідиною та кільцевою пластинкою 344 зовнішньої частини жолобу з рідиною, відповідно, передбачена донна пластинка 345 жолобу з рідиною, так 3 UA 100451 C2 5 10 15 20 25 30 35 40 45 50 55 60 щоб утворити простір для збирання рідини. Простір, визначений внутрішньою кільцевою пластинкою 341 жолобу з рідиною та кільцевого повітроводу та зовнішньою кільцевою пластинкою 342 жолобу з рідиною та кільцевого повітроводу, простір над рівнем рідини між внутрішньою кільцевою пластинкою 341 жолобу з рідиною та кільцевого повітроводу та внутрішньою заслінковою кільцевою пластинкою 352 повітроводу і простір над рівнем рідини між зовнішньою кільцевою пластинкою 342 жолобу з рідиною та кільцевого повітроводу та зовнішньою заслінковою кільцевою пластинкою 353 повітроводу використовуються для вентиляції, тоді як простір над рівнем рідини між кільцевою пластинкою 343 внутрішньої частини жолобу з рідиною та внутрішньою заслінковою кільцевою пластинкою 352 повітроводу і простір над рівнем рідини між кільцевою пластинкою 344 зовнішньої частини жолобу з рідиною та зовнішньою заслінковою кільцевою пластинкою 353 повітроводу відкриті в атмосферу. [0035] Заслінковий ущільнювальний пристрій 35 містить герметичну кришку 351, внутрішню заслінкову кільцеву пластинку 352 повітроводу та зовнішню заслінкову кільцеву пластинку 353 повітроводу. Герметична кришка 351 спарена з повітрозабірними трубами 36 піддонів і розташована над кільцевим жолобом 34 з рідиною, не контактуючи з кільцевим жолобом 34 з рідиною. Внутрішня заслінкова кільцева пластинка 352 повітроводу та зовнішня заслінкова кільцева пластинка 353 повітроводу встановлені з обох сторін герметичної кришки 351 відповідно та простягаються донизу нижче рівня рідини кільцевого жолобу 34 з рідиною. Таким чином, кільцевий жолоб 34 з рідиною та заслінковий ущільнювальний пристрій 35 утворюють кільцевий ущільнений простір. Завдяки блокуванню води відпрацьований газ середньої температури в кільцевому повітроводі 33 не може просочуватися із зазору між заслінковим ущільнювальним пристроєм 35 та кільцевим жолобом з рідиною 34. [0036] На ділянці високої температури як внутрішній кільцевій пластинці 341 жолобу з рідиною та кільцевого повітроводу, так і зовнішній кільцевій пластинці 342 жолобу з рідиною та кільцевого повітроводу кільцевого жолобу 34 з рідиною надано форму двохстінної структури. Двохстінна структура містить внутрішню стінку 34а та зовнішню стінку 34b. Між внутрішньою стінкою 34а та зовнішньою стінкою 34b утворюється замкнутий ізоляційний шар 34с. [0037] На ділянках середньої та низької температури і на не охолоджувальній ділянці кільцевий жолоб 34 з рідиною включає внутрішню кільцеву пластинку 341 жолобу з рідиною та кільцевого повітроводу, зовнішню кільцеву пластинку 342 жолобу з рідиною та кільцевого повітроводу, кільцеву пластинку 343 внутрішньої частини жолобу з рідиною, кільцеву пластинку 344 зовнішньої частини жолобу з рідиною та донну пластинку 345 жолобу з рідиною. Внутрішня кільцева пластинка 341 жолобу з рідиною та кільцевого повітроводу та зовнішня кільцева пластинка 342 жолобу з рідиною та кільцевого повітроводу є спільними кільцевими пластинками, зокрема спільними для кільцевого повітроводу 33 та кільцевого жолобу 34 з рідиною. [0038] На ділянці високої температури кільцевого охолоджувача як внутрішня кільцева пластинка 341 жолобу з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка 342 жолобу з рідиною та кільцевого повітроводу мають двохстінну структуру; причому внутрішні стінки 34а одночасно виступають як бокові стінки кільцевого повітроводу 33, а зовнішні стінки 34b виступають як стінки кільцевого жолобу 34 з рідиною близько до кільцевого повітроводу 33. [0039] Внутрішні стінки 34а безпосередньо контактують з кільцевим повітроводом 33 і тому першими підігріваються відпрацьованими газами середньої температури, що проходять повітроводом. Оскільки тепло внутрішньої стінки 34а має передаватися зовнішній стінці 34b крізь ізоляційний шар 34с і, таким чином, значно зменшуватися, температура зовнішньої стінки 34b не може суттєво підвищитися, і тому температура рідини, яка безпосередньо контактує із зовнішньою стінкою 34b, не може піднятися до рівня випарування, для того, щоб пара рідини не потрапляла до піддонів 37 крізь повітровід, і щоб усунути вплив на нормальне функціонування піддонів 37. [0040] Стосовно фіг. 7, на якій показано бокову проекцію другого варіанту втілення по лінії АА фіг. 5. В даному варіанті втілення дно двохстінної структури має відкриту структуру 34f для того, щоб дозволити повітрю всередині двохстінної структури сполучатися з атмосферою. Коли температуру внутрішньої стінки 34а підвищує відпрацьований газ середньої температури, відповідно підвищується температура повітря в ізоляційному шарі 34с. Оскільки ізоляційний шар 34с сполучається з атмосферою, нагріте повітря в ізоляційному шарі 34с вентилюється повітрям атмосфери, яке має нормальну температуру для того, щоб зменшити температуру повітря в ізоляційному шарі 34с, що додатково запобігає підвищенню температури зовнішньої стінки 34b, тобто температура зовнішньої стінки 34b доводиться до показників, близьких до нормальної температури, щоб гарантувати, що температура рідини в кільцевому жолобі 34 з рідиною не була занадто високою. 4 UA 100451 C2 5 10 15 [0041] Зазвичай температура газу в жолобі з рідиною на ділянці середньої температури становить 200-350 °C, а ширина ізоляційного шару 34с може відповідно варіювати від 50 до 120 мм. Чим ширше ізоляційний шар 34с, тим краще вентилюється повітря в ізоляційному шарі 34с, і тим кращі теплоізоляційні характеристики має двохстінна структура. [0042] Стосовно фіг. 8, на якій показано бокову проекцію третього варіанту втілення по лінії А-А фіг. 5. В даному варіанті втілення простір між внутрішньою стінкою 34а та зовнішньою стінкою 34b заповнюють таким теплоізоляційним матеріалом 40, як азбест. Коли температура внутрішньої стінки 34а підвищується, теплоізоляційний матеріал 40 в ізоляційному шарі 34с може певною мірою запобігти перенесенню тепла так, щоб температура зовнішньої стінки 34b не була занадто високою, і, таким чином, забезпечити, щоб температура рідини в кільцевому жолобі з рідиною 34 суттєво не підвищувалася. [0043] Даний винахід можна використовувати не тільки для кільцевого охолоджувача в галузі витоплення заліза та сталі, а й для систем повторного використання теплової енергії в інших галузях, таких як виробництво цементу, вироблення електрики. Вище було описано лише преференційні варіанти втілення даного винаходу, що не має обмежувати даний винахід. Будьякі модифікації, рівноцінні альтернативи, вдосконалення і тому подібне в рамках сутності та принципів даного винаходу мають бути включені до об'єму правової охорони даного винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Повітрозабірна система кільцевого охолоджувача, яка відрізняється тим, що містить кільцевий повітропровід та відвідні повітропроводи, що сполучені з кільцевим повітропроводом, де відвідні повітропроводи сполучені з кільцевим повітроводом, кожний вихідний отвір кільцевого повітроводу сполучений з повітрозабірною трубою піддона, а повітрозабірні труби піддона сполучені з піддонами, причому кільцевий повітровід містить кільцевий жолоб з рідиною та заслінковий ущільнювальний пристрій, заслінковий ущільнювальний пристрій спарений з повітрозабірними трубами піддонів, герметична кришка заслінкового ущільнювального пристрою закриває кільцевий жолоб з рідиною; як внутрішній заслінковій кільцевій пластинці повітроводу, так і зовнішній заслінковій кільцевій пластинці повітроводу заслінкового ущільнювального пристрою надано такої форми, щоб вони простягалися донизу нижче рівня рідини кільцевого жолоба з рідиною; кільцевий жолоб з рідиною містить внутрішню кільцеву пластинку жолоба з рідиною та кільцевого повітроводу, зовнішню кільцеву пластинку жолоба з рідиною та кільцевого повітроводу, кільцеву пластинку внутрішньої частини жолоба з рідиною та кільцеву пластинку зовнішньої частини жолоба з рідиною; як внутрішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу мають двостінну структуру на ділянці високої температури кільцевого охолоджувача. 2. Повітрозабірна система за п. 1, яка відрізняється тим, що двостінна структура включає внутрішню та зовнішню стінки, дно двостінної структури є відкритим так, щоб повітря всередині двостінної структури сполучалося з атмосферою. 3. Повітрозабірна система за п. 1, яка відрізняється тим, що двостінна структура включає внутрішню та зовнішню стінки, а простір між внутрішньою та зовнішньою стінкою заповнено теплоізоляційним матеріалом. 4. Повітрозабірна система за п. 2 або за п. 3, яка відрізняється тим, що відстань між внутрішньою та зовнішньою стінкою становить 50-120 мм. 5. Кільцевий повітровід кільцевого охолоджувача, який відрізняється тим, що кільцевий повітровід містить кільцевий жолоб з рідиною та заслінковий ущільнювальний пристрій, де заслінковий ущільнювальний пристрій спарений з повітрозабірними трубами піддонів, герметична кришка заслінкового ущільнювального пристрою закриває кільцевий жолоб з рідиною, при цьому внутрішній заслінковій кільцевій пластинці повітроводу і зовнішній заслінковій кільцевій пластинці повітроводу заслінкового ущільнювального пристрою надано такої форми, щоб вони простягалися донизу нижче рівня рідини кільцевого жолоба з рідиною; кільцевий жолоб з рідиною містить внутрішню кільцеву пластинку жолоба з рідиною та кільцевого повітроводу, зовнішню кільцеву пластинку жолоба з рідиною та кільцевого повітроводу, кільцеву пластинку внутрішньої частини жолоба з рідиною та кільцеву пластинку зовнішньої частини жолоба з рідиною, при цьому як внутрішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу мають двостінну структуру на ділянці високої температури кільцевого охолоджувача. 5 UA 100451 C2 5 10 15 6. Кільцевий повітровід за п. 5, який відрізняється тим, що двостінна структура містить внутрішню та зовнішню стінки, дно двостінної структури є відкритим так, щоб повітря всередині двостінної структури сполучалося з атмосферою. 7. Кільцевий повітровід за п. 6, який відрізняється тим, що відстань між внутрішньою та зовнішньою стінками становить 50-120 мм. 8. Кільцевий жолоб з рідиною, призначений для кільцевого охолоджувача, який відрізняється тим, що кільцевий жолоб з рідиною містить внутрішню кільцеву пластинку жолоба з рідиною та кільцевого повітроводу, зовнішню кільцеву пластинку жолоба з рідиною та кільцевого повітроводу, кільцеву пластинку внутрішньої частини жолоба з рідиною та кільцеву пластинку зовнішньої частини жолоба з рідиною, де як внутрішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу, так і зовнішня кільцева пластинка жолоба з рідиною та кільцевого повітроводу мають двостінну структуру на ділянці високої температури кільцевого охолоджувача. 9. Кільцевий жолоб з рідиною за п. 8, який відрізняється тим, що двостінна структура містить внутрішню та зовнішню стінки, дно двостінної структури є відкритим так, щоб повітря всередині двостінної структури сполучалося з атмосферою. 10. Кільцевий жолоб з рідиною за п. 9, який відрізняється тим, що ізоляційний простір між внутрішньою та зовнішньою стінкою становить 50-120 мм. 6 UA 100451 C2 7 UA 100451 C2 8 UA 100451 C2 9 UA 100451 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
