Пристрій для моделювання зачіски з рухомим елементом

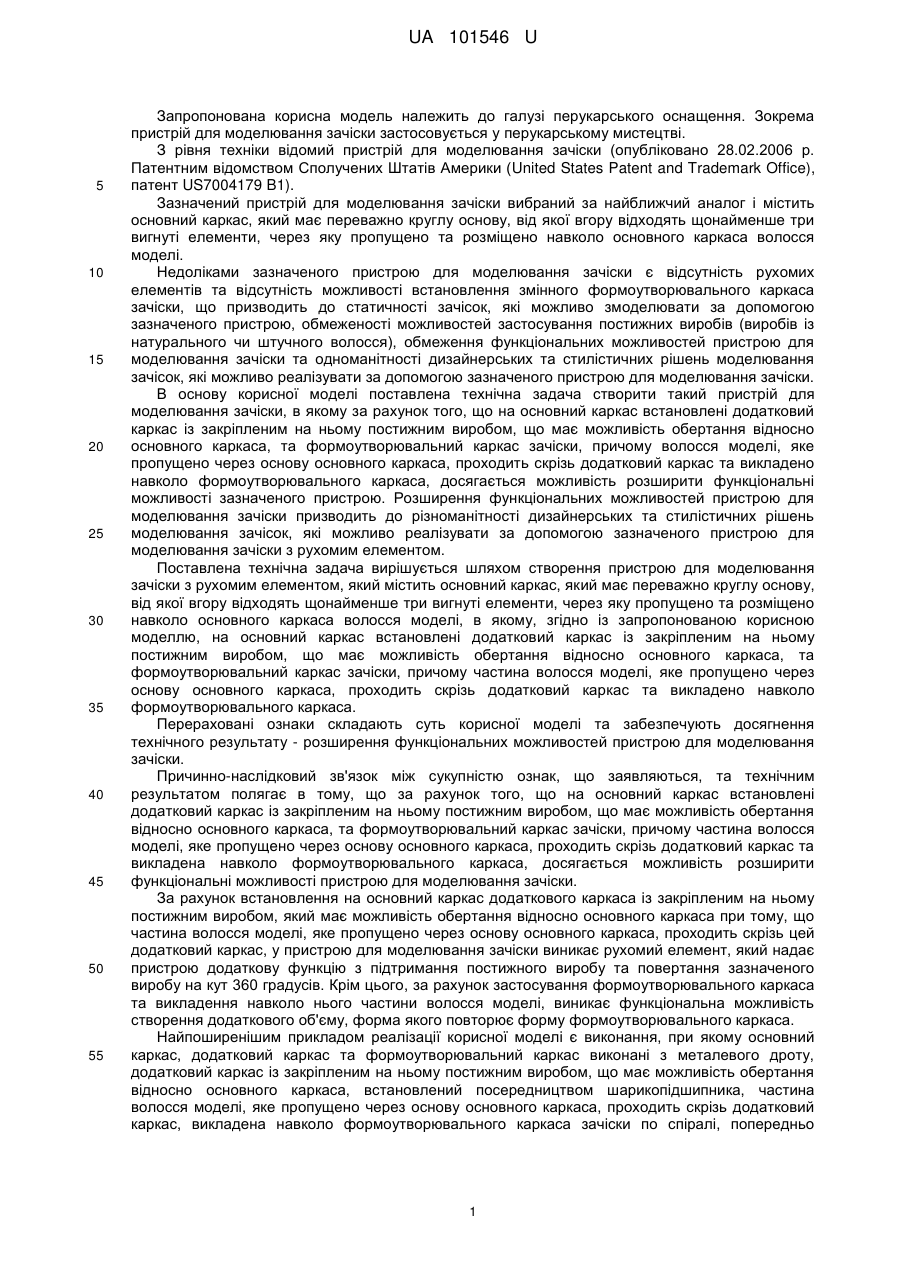

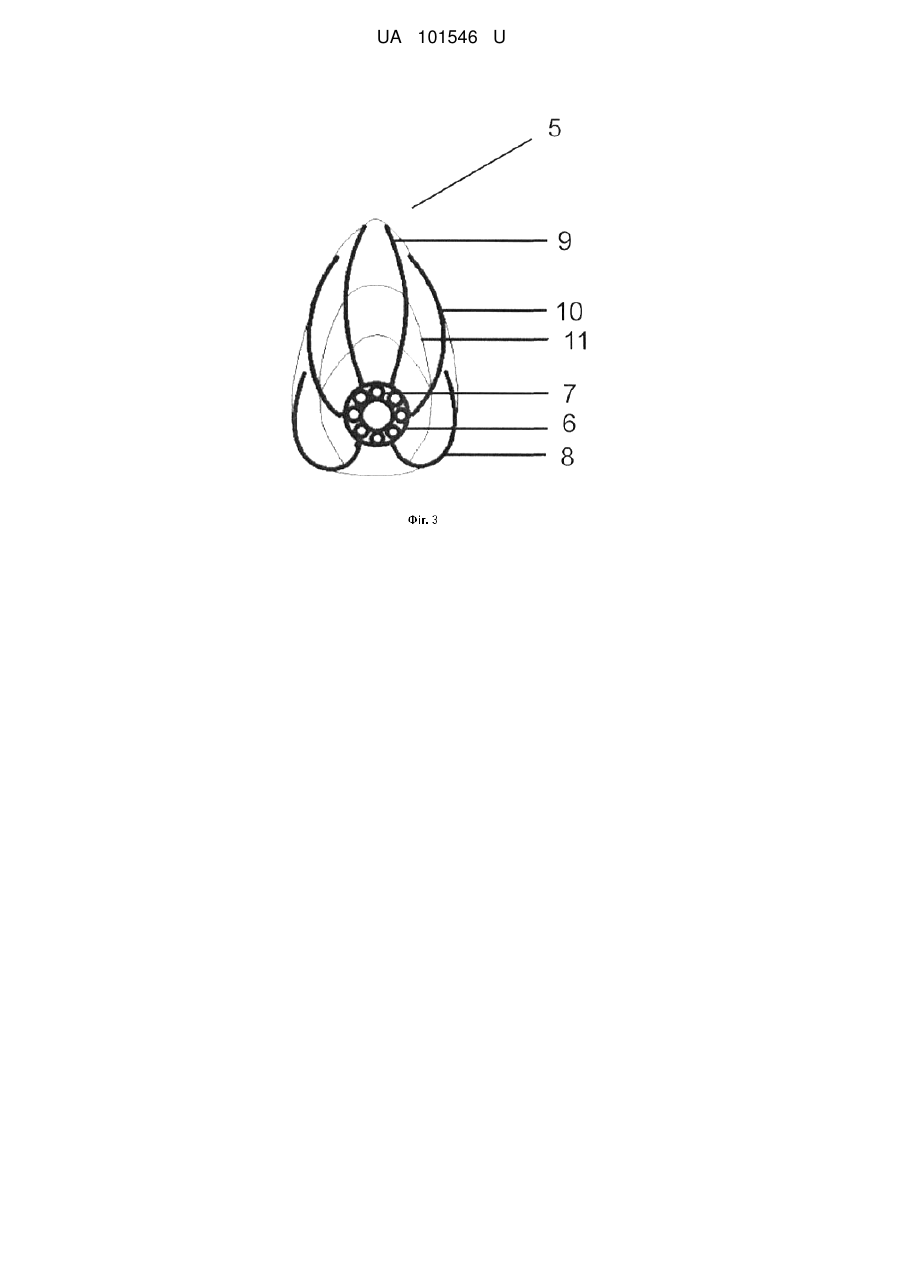

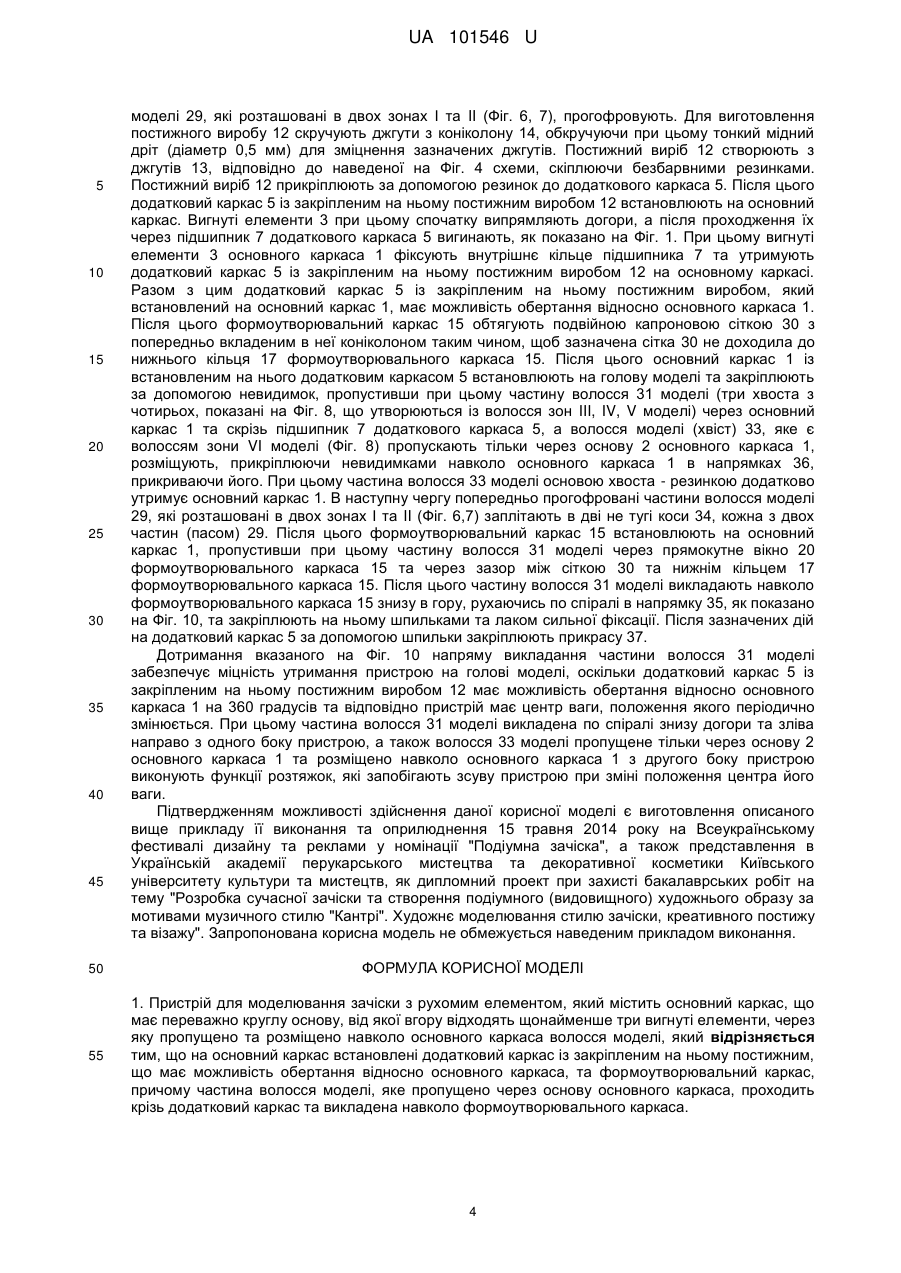

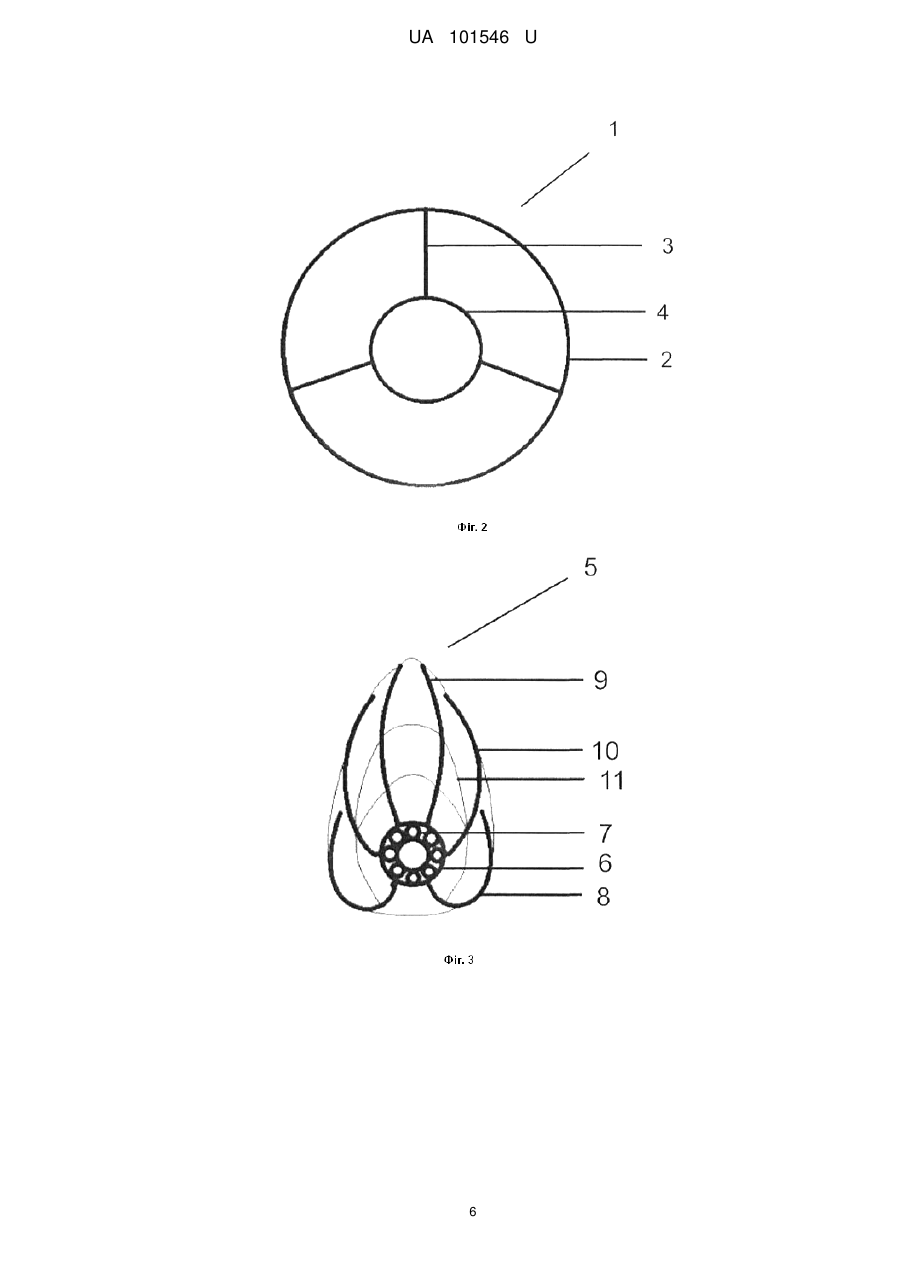

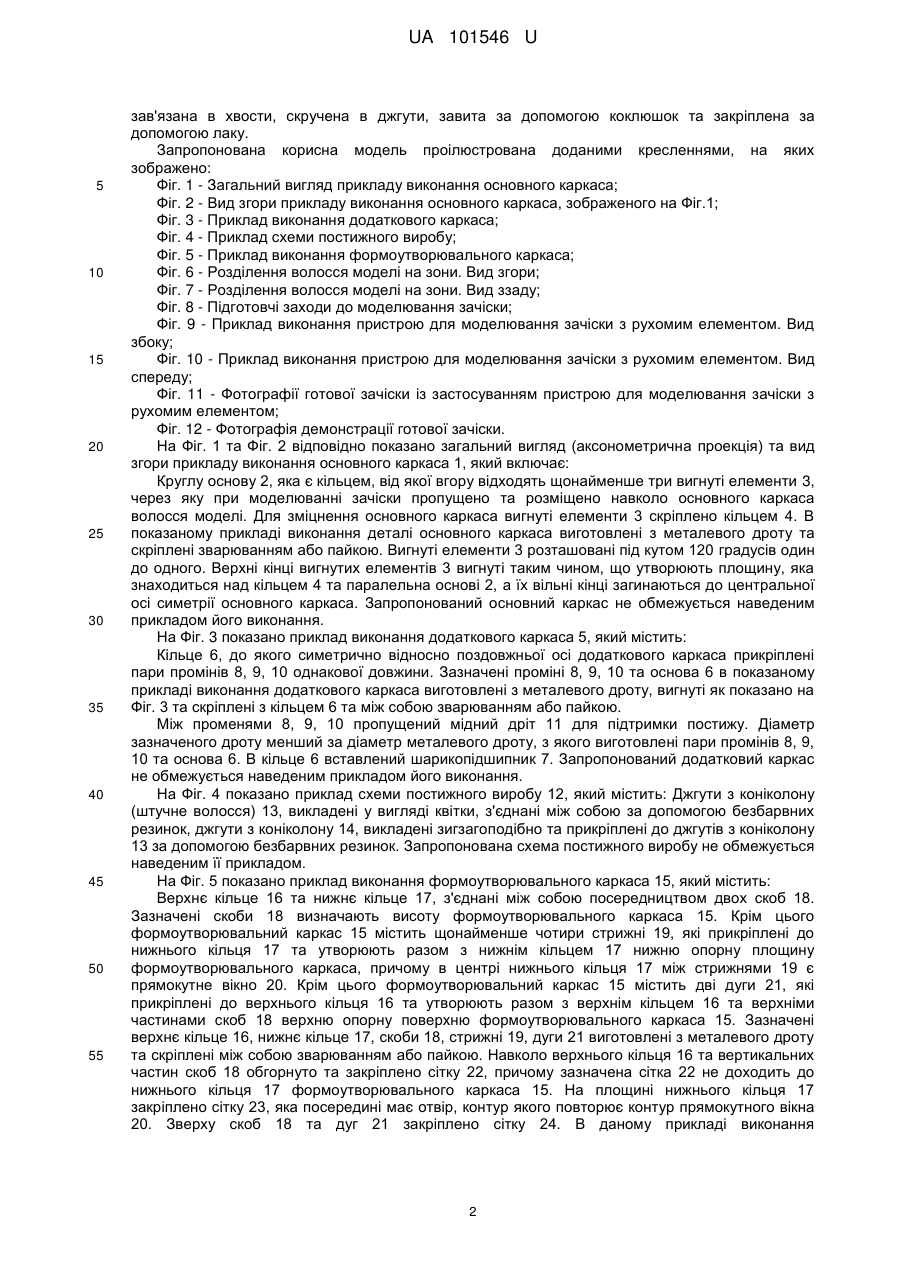

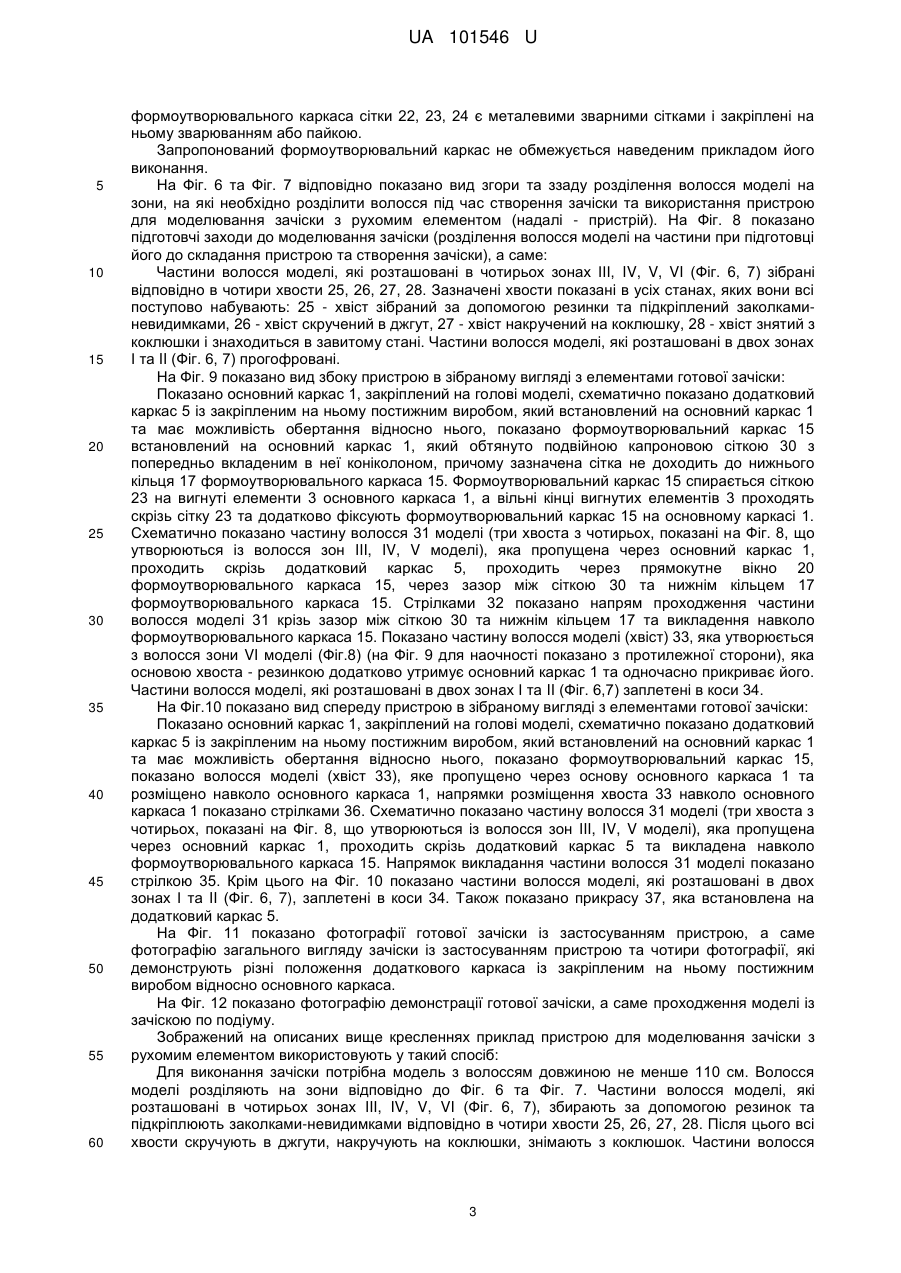

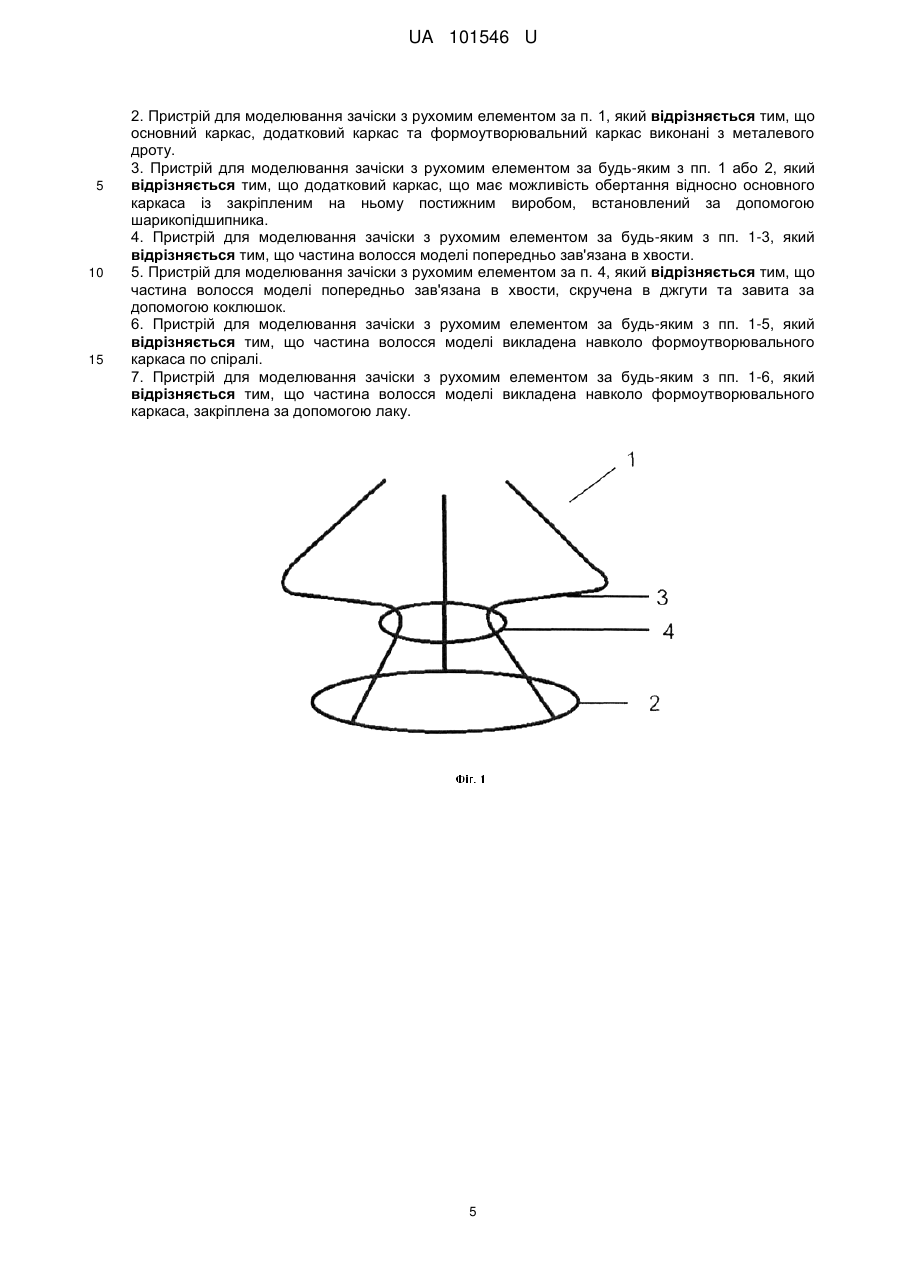

Реферат: Пристрій для моделювання зачіски з рухомим елементом містить основний каркас, що має переважно круглу основу, від якої вгору відходять щонайменше три вигнуті елементи, через яку пропущено та розміщено навколо основного каркаса волосся моделі, причому на основний каркас встановлені додатковий каркас із закріпленим на ньому постижним виробом (виробом із натурального чи штучного волосся), що має можливість обертання відносно основного каркаса, та формоутворюючий каркас, причому частина волосся моделі, яке пропущено через основу основного каркаса, проходить крізь додатковий каркас та викладена навколо формоутворюючого каркаса. UA 101546 U (54) ПРИСТРІЙ ДЛЯ МОДЕЛЮВАННЯ ЗАЧІСКИ З РУХОМИМ ЕЛЕМЕНТОМ UA 101546 U UA 101546 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі перукарського оснащення. Зокрема пристрій для моделювання зачіски застосовується у перукарському мистецтві. З рівня техніки відомий пристрій для моделювання зачіски (опубліковано 28.02.2006 р. Патентним відомством Сполучених Штатів Америки (United States Patent and Trademark Office), патент US7004179 B1). Зазначений пристрій для моделювання зачіски вибраний за найближчий аналог і містить основний каркас, який має переважно круглу основу, від якої вгору відходять щонайменше три вигнуті елементи, через яку пропущено та розміщено навколо основного каркаса волосся моделі. Недоліками зазначеного пристрою для моделювання зачіски є відсутність рухомих елементів та відсутність можливості встановлення змінного формоутворювального каркаса зачіски, що призводить до статичності зачісок, які можливо змоделювати за допомогою зазначеного пристрою, обмеженості можливостей застосування постижних виробів (виробів із натурального чи штучного волосся), обмеження функціональних можливостей пристрою для моделювання зачіски та одноманітності дизайнерських та стилістичних рішень моделювання зачісок, які можливо реалізувати за допомогою зазначеного пристрою для моделювання зачіски. В основу корисної моделі поставлена технічна задача створити такий пристрій для моделювання зачіски, в якому за рахунок того, що на основний каркас встановлені додатковий каркас із закріпленим на ньому постижним виробом, що має можливість обертання відносно основного каркаса, та формоутворювальний каркас зачіски, причому волосся моделі, яке пропущено через основу основного каркаса, проходить скрізь додатковий каркас та викладено навколо формоутворювального каркаса, досягається можливість розширити функціональні можливості зазначеного пристрою. Розширення функціональних можливостей пристрою для моделювання зачіски призводить до різноманітності дизайнерських та стилістичних рішень моделювання зачісок, які можливо реалізувати за допомогою зазначеного пристрою для моделювання зачіски з рухомим елементом. Поставлена технічна задача вирішується шляхом створення пристрою для моделювання зачіски з рухомим елементом, який містить основний каркас, який має переважно круглу основу, від якої вгору відходять щонайменше три вигнуті елементи, через яку пропущено та розміщено навколо основного каркаса волосся моделі, в якому, згідно із запропонованою корисною моделлю, на основний каркас встановлені додатковий каркас із закріпленим на ньому постижним виробом, що має можливість обертання відносно основного каркаса, та формоутворювальний каркас зачіски, причому частина волосся моделі, яке пропущено через основу основного каркаса, проходить скрізь додатковий каркас та викладено навколо формоутворювального каркаса. Перераховані ознаки складають суть корисної моделі та забезпечують досягнення технічного результату - розширення функціональних можливостей пристрою для моделювання зачіски. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в тому, що за рахунок того, що на основний каркас встановлені додатковий каркас із закріпленим на ньому постижним виробом, що має можливість обертання відносно основного каркаса, та формоутворювальний каркас зачіски, причому частина волосся моделі, яке пропущено через основу основного каркаса, проходить скрізь додатковий каркас та викладена навколо формоутворювального каркаса, досягається можливість розширити функціональні можливості пристрою для моделювання зачіски. За рахунок встановлення на основний каркас додаткового каркаса із закріпленим на ньому постижним виробом, який має можливість обертання відносно основного каркаса при тому, що частина волосся моделі, яке пропущено через основу основного каркаса, проходить скрізь цей додатковий каркас, у пристрою для моделювання зачіски виникає рухомий елемент, який надає пристрою додаткову функцію з підтримання постижного виробу та повертання зазначеного виробу на кут 360 градусів. Крім цього, за рахунок застосування формоутворювального каркаса та викладення навколо нього частини волосся моделі, виникає функціональна можливість створення додаткового об'єму, форма якого повторює форму формоутворювального каркаса. Найпоширенішим прикладом реалізації корисної моделі є виконання, при якому основний каркас, додатковий каркас та формоутворювальний каркас виконані з металевого дроту, додатковий каркас із закріпленим на ньому постижним виробом, що має можливість обертання відносно основного каркаса, встановлений посередництвом шарикопідшипника, частина волосся моделі, яке пропущено через основу основного каркаса, проходить скрізь додатковий каркас, викладена навколо формоутворювального каркаса зачіски по спіралі, попередньо 1 UA 101546 U 5 10 15 20 25 30 35 40 45 50 55 зав'язана в хвости, скручена в джгути, завита за допомогою коклюшок та закріплена за допомогою лаку. Запропонована корисна модель проілюстрована доданими кресленнями, на яких зображено: Фіг. 1 - Загальний вигляд прикладу виконання основного каркаса; Фіг. 2 - Вид згори прикладу виконання основного каркаса, зображеного на Фіг.1; Фіг. 3 - Приклад виконання додаткового каркаса; Фіг. 4 - Приклад схеми постижного виробу; Фіг. 5 - Приклад виконання формоутворювального каркаса; Фіг. 6 - Розділення волосся моделі на зони. Вид згори; Фіг. 7 - Розділення волосся моделі на зони. Вид ззаду; Фіг. 8 - Підготовчі заходи до моделювання зачіски; Фіг. 9 - Приклад виконання пристрою для моделювання зачіски з рухомим елементом. Вид збоку; Фіг. 10 - Приклад виконання пристрою для моделювання зачіски з рухомим елементом. Вид спереду; Фіг. 11 - Фотографії готової зачіски із застосуванням пристрою для моделювання зачіски з рухомим елементом; Фіг. 12 - Фотографія демонстрації готової зачіски. На Фіг. 1 та Фіг. 2 відповідно показано загальний вигляд (аксонометрична проекція) та вид згори прикладу виконання основного каркаса 1, який включає: Круглу основу 2, яка є кільцем, від якої вгору відходять щонайменше три вигнуті елементи 3, через яку при моделюванні зачіски пропущено та розміщено навколо основного каркаса волосся моделі. Для зміцнення основного каркаса вигнуті елементи 3 скріплено кільцем 4. В показаному прикладі виконання деталі основного каркаса виготовлені з металевого дроту та скріплені зварюванням або пайкою. Вигнуті елементи 3 розташовані під кутом 120 градусів один до одного. Верхні кінці вигнутих елементів 3 вигнуті таким чином, що утворюють площину, яка знаходиться над кільцем 4 та паралельна основі 2, а їх вільні кінці загинаються до центральної осі симетрії основного каркаса. Запропонований основний каркас не обмежується наведеним прикладом його виконання. На Фіг. 3 показано приклад виконання додаткового каркаса 5, який містить: Кільце 6, до якого симетрично відносно поздовжньої осі додаткового каркаса прикріплені пари промінів 8, 9, 10 однакової довжини. Зазначені проміні 8, 9, 10 та основа 6 в показаному прикладі виконання додаткового каркаса виготовлені з металевого дроту, вигнуті як показано на Фіг. 3 та скріплені з кільцем 6 та між собою зварюванням або пайкою. Між променями 8, 9, 10 пропущений мідний дріт 11 для підтримки постижу. Діаметр зазначеного дроту менший за діаметр металевого дроту, з якого виготовлені пари промінів 8, 9, 10 та основа 6. В кільце 6 вставлений шарикопідшипник 7. Запропонований додатковий каркас не обмежується наведеним прикладом його виконання. На Фіг. 4 показано приклад схеми постижного виробу 12, який містить: Джгути з коніколону (штучне волосся) 13, викладені у вигляді квітки, з'єднані між собою за допомогою безбарвних резинок, джгути з коніколону 14, викладені зигзагоподібно та прикріплені до джгутів з коніколону 13 за допомогою безбарвних резинок. Запропонована схема постижного виробу не обмежується наведеним її прикладом. На Фіг. 5 показано приклад виконання формоутворювального каркаса 15, який містить: Верхнє кільце 16 та нижнє кільце 17, з'єднані між собою посередництвом двох скоб 18. Зазначені скоби 18 визначають висоту формоутворювального каркаса 15. Крім цього формоутворювальний каркас 15 містить щонайменше чотири стрижні 19, які прикріплені до нижнього кільця 17 та утворюють разом з нижнім кільцем 17 нижню опорну площину формоутворювального каркаса, причому в центрі нижнього кільця 17 між стрижнями 19 є прямокутне вікно 20. Крім цього формоутворювальний каркас 15 містить дві дуги 21, які прикріплені до верхнього кільця 16 та утворюють разом з верхнім кільцем 16 та верхніми частинами скоб 18 верхню опорну поверхню формоутворювального каркаса 15. Зазначені верхнє кільце 16, нижнє кільце 17, скоби 18, стрижні 19, дуги 21 виготовлені з металевого дроту та скріплені між собою зварюванням або пайкою. Навколо верхнього кільця 16 та вертикальних частин скоб 18 обгорнуто та закріплено сітку 22, причому зазначена сітка 22 не доходить до нижнього кільця 17 формоутворювального каркаса 15. На площині нижнього кільця 17 закріплено сітку 23, яка посередині має отвір, контур якого повторює контур прямокутного вікна 20. Зверху скоб 18 та дуг 21 закріплено сітку 24. В даному прикладі виконання 2 UA 101546 U 5 10 15 20 25 30 35 40 45 50 55 60 формоутворювального каркаса сітки 22, 23, 24 є металевими зварними сітками і закріплені на ньому зварюванням або пайкою. Запропонований формоутворювальний каркас не обмежується наведеним прикладом його виконання. На Фіг. 6 та Фіг. 7 відповідно показано вид згори та ззаду розділення волосся моделі на зони, на які необхідно розділити волосся під час створення зачіски та використання пристрою для моделювання зачіски з рухомим елементом (надалі - пристрій). На Фіг. 8 показано підготовчі заходи до моделювання зачіски (розділення волосся моделі на частини при підготовці його до складання пристрою та створення зачіски), а саме: Частини волосся моделі, які розташовані в чотирьох зонах ІІІ, IV, V, VI (Фіг. 6, 7) зібрані відповідно в чотири хвости 25, 26, 27, 28. Зазначені хвости показані в усіх станах, яких вони всі поступово набувають: 25 - хвіст зібраний за допомогою резинки та підкріплений заколкаминевидимками, 26 - хвіст скручений в джгут, 27 - хвіст накручений на коклюшку, 28 - хвіст знятий з коклюшки і знаходиться в завитому стані. Частини волосся моделі, які розташовані в двох зонах І та II (Фіг. 6, 7) прогофровані. На Фіг. 9 показано вид збоку пристрою в зібраному вигляді з елементами готової зачіски: Показано основний каркас 1, закріплений на голові моделі, схематично показано додатковий каркас 5 із закріпленим на ньому постижним виробом, який встановлений на основний каркас 1 та має можливість обертання відносно нього, показано формоутворювальний каркас 15 встановлений на основний каркас 1, який обтянуто подвійною капроновою сіткою 30 з попередньо вкладеним в неї коніколоном, причому зазначена сітка не доходить до нижнього кільця 17 формоутворювального каркаса 15. Формоутворювальний каркас 15 спирається сіткою 23 на вигнуті елементи 3 основного каркаса 1, а вільні кінці вигнутих елементів 3 проходять скрізь сітку 23 та додатково фіксують формоутворювальний каркас 15 на основному каркасі 1. Схематично показано частину волосся 31 моделі (три хвоста з чотирьох, показані на Фіг. 8, що утворюються із волосся зон III, IV, V моделі), яка пропущена через основний каркас 1, проходить скрізь додатковий каркас 5, проходить через прямокутне вікно 20 формоутворювального каркаса 15, через зазор між сіткою 30 та нижнім кільцем 17 формоутворювального каркаса 15. Стрілками 32 показано напрям проходження частини волосся моделі 31 крізь зазор між сіткою 30 та нижнім кільцем 17 та викладення навколо формоутворювального каркаса 15. Показано частину волосся моделі (хвіст) 33, яка утворюється з волосся зони VI моделі (Фіг.8) (на Фіг. 9 для наочності показано з протилежної сторони), яка основою хвоста - резинкою додатково утримує основний каркас 1 та одночасно прикриває його. Частини волосся моделі, які розташовані в двох зонах І та II (Фіг. 6,7) заплетені в коси 34. На Фіг.10 показано вид спереду пристрою в зібраному вигляді з елементами готової зачіски: Показано основний каркас 1, закріплений на голові моделі, схематично показано додатковий каркас 5 із закріпленим на ньому постижним виробом, який встановлений на основний каркас 1 та має можливість обертання відносно нього, показано формоутворювальний каркас 15, показано волосся моделі (хвіст 33), яке пропущено через основу основного каркаса 1 та розміщено навколо основного каркаса 1, напрямки розміщення хвоста 33 навколо основного каркаса 1 показано стрілками 36. Схематично показано частину волосся 31 моделі (три хвоста з чотирьох, показані на Фіг. 8, що утворюються із волосся зон III, IV, V моделі), яка пропущена через основний каркас 1, проходить скрізь додатковий каркас 5 та викладена навколо формоутворювального каркаса 15. Напрямок викладання частини волосся 31 моделі показано стрілкою 35. Крім цього на Фіг. 10 показано частини волосся моделі, які розташовані в двох зонах І та II (Фіг. 6, 7), заплетені в коси 34. Також показано прикрасу 37, яка встановлена на додатковий каркас 5. На Фіг. 11 показано фотографії готової зачіски із застосуванням пристрою, а саме фотографію загального вигляду зачіски із застосуванням пристрою та чотири фотографії, які демонструють різні положення додаткового каркаса із закріпленим на ньому постижним виробом відносно основного каркаса. На Фіг. 12 показано фотографію демонстрації готової зачіски, а саме проходження моделі із зачіскою по подіуму. Зображений на описаних вище кресленнях приклад пристрою для моделювання зачіски з рухомим елементом використовують у такий спосіб: Для виконання зачіски потрібна модель з волоссям довжиною не менше 110 см. Волосся моделі розділяють на зони відповідно до Фіг. 6 та Фіг. 7. Частини волосся моделі, які розташовані в чотирьох зонах III, IV, V, VI (Фіг. 6, 7), збирають за допомогою резинок та підкріплюють заколками-невидимками відповідно в чотири хвости 25, 26, 27, 28. Після цього всі хвости скручують в джгути, накручують на коклюшки, знімають з коклюшок. Частини волосся 3 UA 101546 U 5 10 15 20 25 30 35 40 45 моделі 29, які розташовані в двох зонах І та II (Фіг. 6, 7), прогофровують. Для виготовлення постижного виробу 12 скручують джгути з коніколону 14, обкручуючи при цьому тонкий мідний дріт (діаметр 0,5 мм) для зміцнення зазначених джгутів. Постижний виріб 12 створюють з джгутів 13, відповідно до наведеної на Фіг. 4 схеми, скіплюючи безбарвними резинками. Постижний виріб 12 прикріплюють за допомогою резинок до додаткового каркаса 5. Після цього додатковий каркас 5 із закріпленим на ньому постижним виробом 12 встановлюють на основний каркас. Вигнуті елементи 3 при цьому спочатку випрямляють догори, а після проходження їх через підшипник 7 додаткового каркаса 5 вигинають, як показано на Фіг. 1. При цьому вигнуті елементи 3 основного каркаса 1 фіксують внутрішнє кільце підшипника 7 та утримують додатковий каркас 5 із закріпленим на ньому постижним виробом 12 на основному каркасі. Разом з цим додатковий каркас 5 із закріпленим на ньому постижним виробом, який встановлений на основний каркас 1, має можливість обертання відносно основного каркаса 1. Після цього формоутворювальний каркас 15 обтягують подвійною капроновою сіткою 30 з попередньо вкладеним в неї коніколоном таким чином, щоб зазначена сітка 30 не доходила до нижнього кільця 17 формоутворювального каркаса 15. Після цього основний каркас 1 із встановленим на нього додатковим каркасом 5 встановлюють на голову моделі та закріплюють за допомогою невидимок, пропустивши при цьому частину волосся 31 моделі (три хвоста з чотирьох, показані на Фіг. 8, що утворюються із волосся зон III, IV, V моделі) через основний каркас 1 та скрізь підшипник 7 додаткового каркаса 5, а волосся моделі (хвіст) 33, яке є волоссям зони VI моделі (Фіг. 8) пропускають тільки через основу 2 основного каркаса 1, розміщують, прикріплюючи невидимками навколо основного каркаса 1 в напрямках 36, прикриваючи його. При цьому частина волосся 33 моделі основою хвоста - резинкою додатково утримує основний каркас 1. В наступну чергу попередньо прогофровані частини волосся моделі 29, які розташовані в двох зонах І та II (Фіг. 6,7) заплітають в дві не тугі коси 34, кожна з двох частин (пасом) 29. Після цього формоутворювальний каркас 15 встановлюють на основний каркас 1, пропустивши при цьому частину волосся 31 моделі через прямокутне вікно 20 формоутворювального каркаса 15 та через зазор між сіткою 30 та нижнім кільцем 17 формоутворювального каркаса 15. Після цього частину волосся 31 моделі викладають навколо формоутворювального каркаса 15 знизу в гору, рухаючись по спіралі в напрямку 35, як показано на Фіг. 10, та закріплюють на ньому шпильками та лаком сильної фіксації. Після зазначених дій на додатковий каркас 5 за допомогою шпильки закріплюють прикрасу 37. Дотримання вказаного на Фіг. 10 напряму викладання частини волосся 31 моделі забезпечує міцність утримання пристрою на голові моделі, оскільки додатковий каркас 5 із закріпленим на ньому постижним виробом 12 має можливість обертання відносно основного каркаса 1 на 360 градусів та відповідно пристрій має центр ваги, положення якого періодично змінюється. При цьому частина волосся 31 моделі викладена по спіралі знизу догори та зліва направо з одного боку пристрою, а також волосся 33 моделі пропущене тільки через основу 2 основного каркаса 1 та розміщено навколо основного каркаса 1 з другого боку пристрою виконують функції розтяжок, які запобігають зсуву пристрою при зміні положення центра його ваги. Підтвердженням можливості здійснення даної корисної моделі є виготовлення описаного вище прикладу її виконання та оприлюднення 15 травня 2014 року на Всеукраїнському фестивалі дизайну та реклами у номінації "Подіумна зачіска", а також представлення в Українській академії перукарського мистецтва та декоративної косметики Київського університету культури та мистецтв, як дипломний проект при захисті бакалаврських робіт на тему "Розробка сучасної зачіски та створення подіумного (видовищного) художнього образу за мотивами музичного стилю "Кантрі". Художнє моделювання стилю зачіски, креативного постижу та візажу". Запропонована корисна модель не обмежується наведеним прикладом виконання. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пристрій для моделювання зачіски з рухомим елементом, який містить основний каркас, що має переважно круглу основу, від якої вгору відходять щонайменше три вигнуті елементи, через яку пропущено та розміщено навколо основного каркаса волосся моделі, який відрізняється тим, що на основний каркас встановлені додатковий каркас із закріпленим на ньому постижним, що має можливість обертання відносно основного каркаса, та формоутворювальний каркас, причому частина волосся моделі, яке пропущено через основу основного каркаса, проходить крізь додатковий каркас та викладена навколо формоутворювального каркаса. 4 UA 101546 U 5 10 15 2. Пристрій для моделювання зачіски з рухомим елементом за п. 1, який відрізняється тим, що основний каркас, додатковий каркас та формоутворювальний каркас виконані з металевого дроту. 3. Пристрій для моделювання зачіски з рухомим елементом за будь-яким з пп. 1 або 2, який відрізняється тим, що додатковий каркас, що має можливість обертання відносно основного каркаса із закріпленим на ньому постижним виробом, встановлений за допомогою шарикопідшипника. 4. Пристрій для моделювання зачіски з рухомим елементом за будь-яким з пп. 1-3, який відрізняється тим, що частина волосся моделі попередньо зав'язана в хвости. 5. Пристрій для моделювання зачіски з рухомим елементом за п. 4, який відрізняється тим, що частина волосся моделі попередньо зав'язана в хвости, скручена в джгути та завита за допомогою коклюшок. 6. Пристрій для моделювання зачіски з рухомим елементом за будь-яким з пп. 1-5, який відрізняється тим, що частина волосся моделі викладена навколо формоутворювального каркаса по спіралі. 7. Пристрій для моделювання зачіски з рухомим елементом за будь-яким з пп. 1-6, який відрізняється тим, що частина волосся моделі викладена навколо формоутворювального каркаса, закріплена за допомогою лаку. 5 UA 101546 U 6 UA 101546 U 7 UA 101546 U 8 UA 101546 U 9 UA 101546 U 10 UA 101546 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 11
