Спосіб контролю критичної забрудненості масляного фільтра з основним фільтруючим елементом і фільтруючим елементом перепускного клапана
Формула / Реферат
Спосіб контролю критичної забрудненості масляного фільтра з основним фільтруючим елементом і фільтруючим елементом перепускного клапана, що включає установку цього фільтра на двигун з подальшою передачею інформації при працюючому двигуні про наявність/відсутність тиску в маслосистемі в салон автомобіля у вигляді візуального сигналу, який відрізняється тим, що при критичному забрудненні масляного фільтра в салоні автомобіля за допомогою датчика спрацьовує звуковий і/або візуальний сигнал, з подальшим або одночасним перемиканням подачі масла в двигун через аварійний канал маслопостачання.
Текст

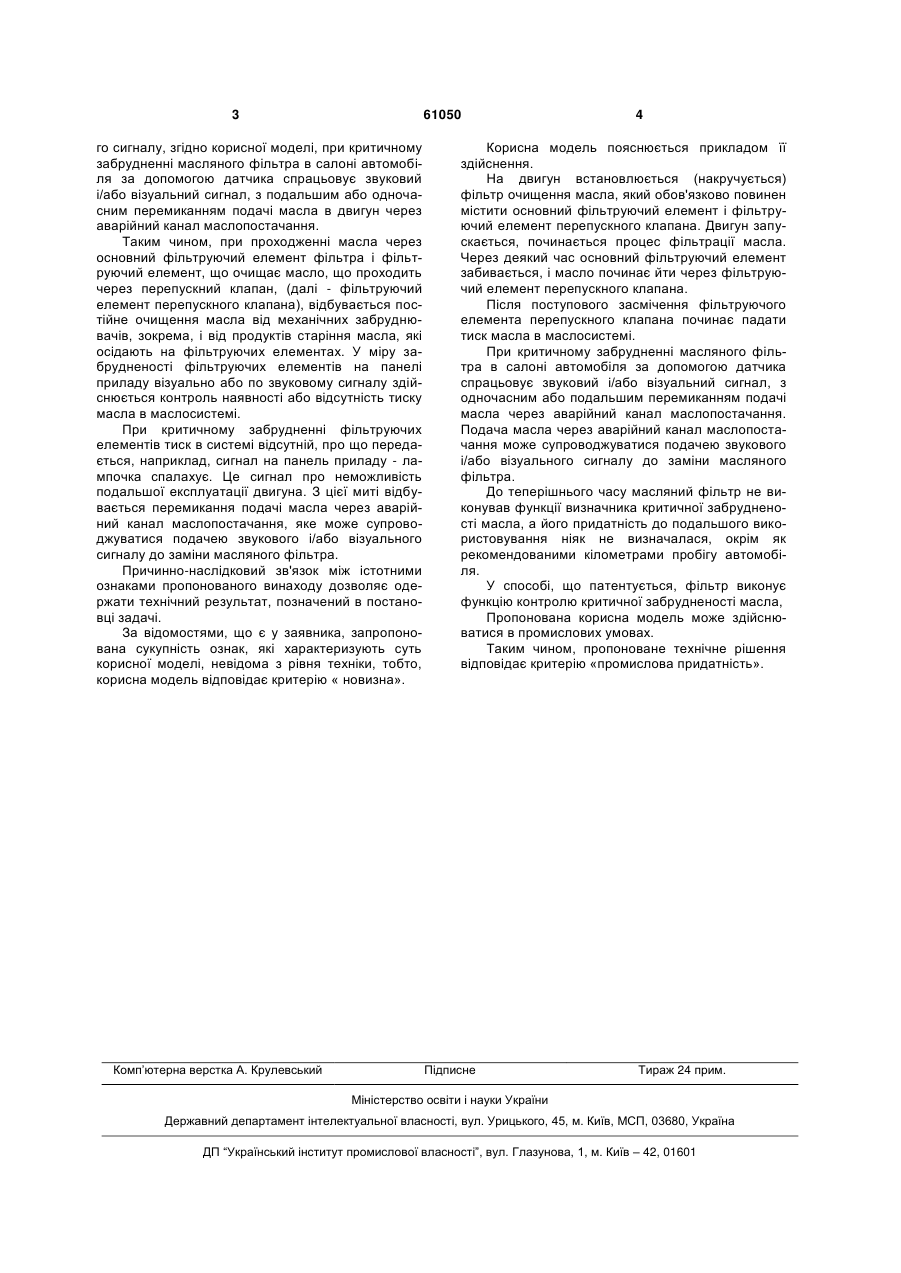

Спосіб контролю критичної забрудненості масляного фільтра з основним фільтруючим елементом і фільтруючим елементом перепускного клапана, що включає установку цього фільтра на 3 61050 го сигналу, згідно корисної моделі, при критичному забрудненні масляного фільтра в салоні автомобіля за допомогою датчика спрацьовує звуковий і/або візуальний сигнал, з подальшим або одночасним перемиканням подачі масла в двигун через аварійний канал маслопостачання. Таким чином, при проходженні масла через основний фільтруючий елемент фільтра і фільтруючий елемент, що очищає масло, що проходить через перепускний клапан, (далі - фільтруючий елемент перепускного клапана), відбувається постійне очищення масла від механічних забруднювачів, зокрема, і від продуктів старіння масла, які осідають на фільтруючих елементах. У міру забрудненості фільтруючих елементів на панелі приладу візуально або по звуковому сигналу здійснюється контроль наявності або відсутність тиску масла в маслосистемі. При критичному забрудненні фільтруючих елементів тиск в системі відсутній, про що передається, наприклад, сигнал на панель приладу - лампочка спалахує. Це сигнал про неможливість подальшої експлуатації двигуна. З цієї миті відбувається перемикання подачі масла через аварійний канал маслопостачання, яке може супроводжуватися подачею звукового і/або візуального сигналу до заміни масляного фільтра. Причинно-наслідковий зв'язок між істотними ознаками пропонованого винаходу дозволяє одержати технічний результат, позначений в постановці задачі. За відомостями, що є у заявника, запропонована сукупність ознак, які характеризують суть корисної моделі, невідома з рівня техніки, тобто, корисна модель відповідає критерію « новизна». Комп’ютерна верстка А. Крулевський 4 Корисна модель пояснюється прикладом її здійснення. На двигун встановлюється (накручується) фільтр очищення масла, який обов'язково повинен містити основний фільтруючий елемент і фільтруючий елемент перепускного клапана. Двигун запускається, починається процес фільтрації масла. Через деякий час основний фільтруючий елемент забивається, і масло починає йти через фільтруючий елемент перепускного клапана. Після поступового засмічення фільтруючого елемента перепускного клапана починає падати тиск масла в маслосистемі. При критичному забрудненні масляного фільтра в салоні автомобіля за допомогою датчика спрацьовує звуковий і/або візуальний сигнал, з одночасним або подальшим перемиканням подачі масла через аварійний канал маслопостачання. Подача масла через аварійний канал маслопостачання може супроводжуватися подачею звукового і/або візуального сигналу до заміни масляного фільтра. До теперішнього часу масляний фільтр не виконував функції визначника критичної забрудненості масла, а його придатність до подальшого використовування ніяк не визначалася, окрім як рекомендованими кілометрами пробігу автомобіля. У способі, що патентується, фільтр виконує функцію контролю критичної забрудненості масла, Пропонована корисна модель може здійснюватися в промислових умовах. Таким чином, пропоноване технічне рішення відповідає критерію «промислова придатність». Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of critical pollution of oil filter with main filter element and filter element of bypass valve
Автори англійськоюKoltunov Heorhii Anatoliiovych
Назва патенту російськоюСпособ контроля критической загрязненности масляного фильтра с основным фильтрующим элементом и фильтрующим элементом перепускного клапана
Автори російськоюКолтунов Георгий Анатольевич
МПК / Мітки
МПК: B01D 35/14
Мітки: перепускного, фільтра, основним, забрудненості, критичної, контролю, спосіб, масляного, клапана, елементом, фільтруючим
