Предмет одягу

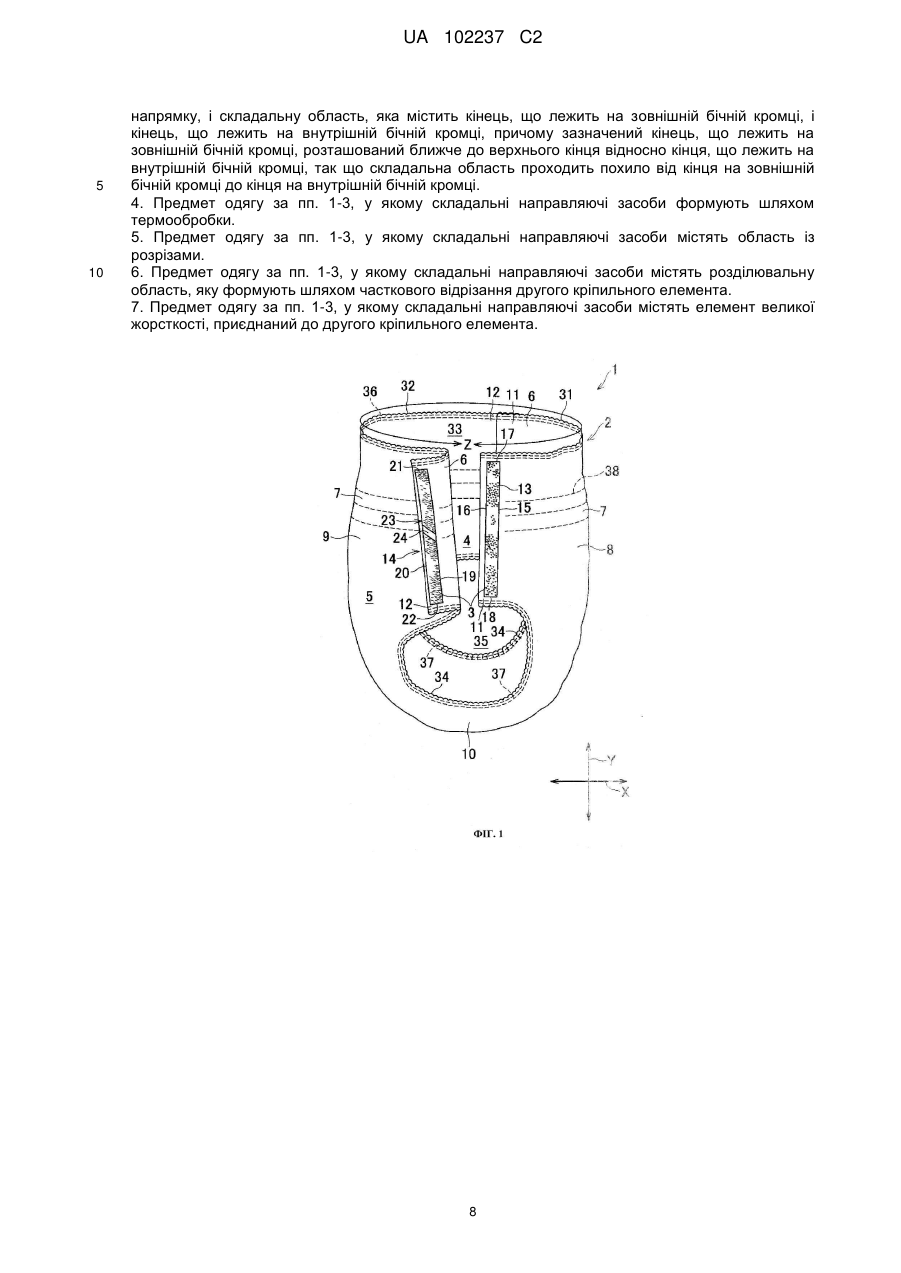

Реферат: Предмет одягу, що забезпечує просте й правильне скріплення передньої поясної області й задньої поясної області. Підгузок (1) містить перший кріпильний елемент (13) і другий кріпильний елемент (14), виконаний з можливістю скріплення із частинами передньої бічної й задньої бічної кромок (11, 12) передньої й задньої поясних областей (8, 9). Другий кріпильний елемент (14) оснащений на його задній бічній кромці (12) складальними засобами (23) для забезпечення можливості складання другого кріпильного елемента (14) уздовж складальної області (24), так що елементи (13) і (14) можуть бути скріплені один з одним у їхніх верхніх бічних кромках (17, 21) при утримуванні елемента (14) у складеному стані. Після скріплення кромок (17, 21) складені нижні бічні кромки (18, 22) відвертають і скріплюють одну з одною. Ненавмисне скріплення нижніх бічних кромок (17, 21) елементів (13, 14) може бути відвернено. UA 102237 C2 (12) UA 102237 C2 UA 102237 C2 5 10 15 20 25 30 35 40 45 50 55 ГАЛУЗЬ ТЕХНІКИ Даний винахід відноситься до предметів одягу і, зокрема, до таких предметів одягу, як підгузки одноразового використання, труси для приучення до туалету, труси для тих, хто страждає нетриманням, або чохли для підгузків тощо. РІВЕНЬ ТЕХНІКИ Підгузки одноразового використання, що мають передню й задню поясні області, з'єднані разом уздовж поперечно протилежних бічних кромок підгузків, відомі, наприклад, з JP 2002532147W. Згідно JP 2002-532147W підгузок містить вологопоглинаючий корпус, який містить, у свою чергу, передню й задню поясні області, промежинну область, внутрішню сторону, повернену до шкіри користувача, зовнішню сторону, повернену до одягу користувача, крюкові елементи й петельні елементи, розташовані уздовж бічних кромок передньої й задньої поясних областей. Зокрема, петельні елементи розташовані на зовнішній стороні передньої поясної області, поверненої до одягу користувача уздовж її поперечно протилежних бічних кромок, а крюкові елементи розташовані на внутрішній стороні задньої поясної області, поверненої до шкіри користувача уздовж її поперечно протилежних бічних кромок, так що ці крюкові й петельні елементи можуть бути скріплені один з одним для формування підгузка у формі трусів. ПАТЕНТНИЙ ДОКУМЕНТ 1: JP 2002-532147W РОЗКРИТТЯ ВИНАХОДУ ЗАДАЧА, ЩО РОЗВ'ЯЗУЄТЬСЯ ВИНАХОДОМ Згідно із даним винаходом крюкові й петельні елементи проходять у поздовжньому напрямку вздовж поперечно протилежних бічних кромок передньої й задньої поясних областей, відповідно. Довжини крюкових і петельних елементів вибирають по суті рівними довжинам відповідних бічних кромок для збільшення площі, на якій ці елементи виявляються скріпленими один з одним, і, таким чином, для посилення ефекту скріплення. Операцію скріплення гачка з петлею здійснюють, наприклад, як описано далі. Спочатку скріплюють подовжньо верхній кінець крюкового елемента з відповідним верхнім кінцем петельного елемента для розміщення й наступного скріплення інших частин відповідних елементів один з одним. Однак подовжньо нижні частини відповідних елементів виявляються ненавмисно скріпленими одна з одною при розміщенні верхніх кінців, що призводить до нерівного скріплення. Для виправлення цього недоліку варто відкріпити одну від одної ненавмисно скріплені частини й спробувати скріпити ці частини одна з одною таким чином, щоб забезпечити їх належне розміщення, тобто рівне скріплення. Щодо цього кріпильні засоби, використовувані для скріплення підгузків одноразового використання, не дозволяють усунути недолік, пов'язаний з витратами часу й зусиль при поводженні з кріпильними засобами. Цей недолік особливо характерний у підгузках великих розмірів для дорослих. Даний винахід дозволяє усунути вищевказаний недолік за допомогою створення вдосконаленого предмета одягу, у якому може бути легко виконане скріплення передньої поясної області й задньої поясної області одна з одною. РІШЕННЯ ЗАЗНАЧЕНОЇ ЗАДАЧІ Відповідно до даного винаходу розкритий предмет одягу, який містить вологопоглинаючий корпус, що має поздовжній напрямок, поперечний напрямок, внутрішню сторону, повернену до шкіри користувача, зовнішню сторону, повернену до одягу користувача, передню поясну область, задню поясну область, промежинну область, що проходить між передньою й задньою поясними областями, і кріпильні засоби, виконані з можливістю прикріплення передньої й задньої поясних областей одна до одної, а також відкріплення їх одна від одної вздовж відповідних пар їхніх бічних кромок, розташованих одна напроти одної в поперечному напрямку й прохідних у поздовжньому напрямку. Даний винахід відрізняється тим, що кріпильні засоби містять перший кріпильний елемент і другий кріпильний елемент, які при з'єднанні передньої й задньої поясних областей одна з одною розміщаються всередині й зовні, якщо дивитися в окружному напрямку, відповідно, причому перший кріпильний елемент приєднаний до бічних кромок, так щоб проходити в поздовжньому напрямку, і має відповідно внутрішні й зовнішні бічні кромки, розташовані одна напроти одної в поперечному напрямку, а другий кріпильний елемент приєднаний до бічних кромок, так щоб проходити в поздовжньому напрямку, і має відповідно внутрішні й зовнішні бічні кромки, розташовані одна напроти одної в поперечному напрямку, причому другий кріпильний елемент виконаний з можливістю скріплення з першим кріпильним елементом, а також відкріплення від нього, і разом з бічними кромками, до яких приєднаний зазначений другий кріпильний елемент, оснащений складальними направляючими засобами для полегшення складання другого кріпильного елемента уздовж складальних областей, утворених складальними направляючими засобами. 1 UA 102237 C2 5 10 15 20 25 30 35 40 45 50 Відповідно до одного переважного варіанта реалізації складальна область проходить від зовнішньої бічної кромки до внутрішньої бічної кромки таким чином, що кут між зазначеною складальною областю й прямою, перпендикулярною до поздовжньої центральної осі, що розділяє другий кріпильний елемент навпіл по його довжині в поперечному напрямку, становить від 30° до 60°. Згідно ще одному переважному варіанту реалізації другий кріпильний елемент містить верхній і нижній кінці, розташовані один напроти одного в поздовжньому напрямку й прохідні в поперечному напрямку, і складальну область, що має кінець, який лежить на зовнішній бічній кромці, і кінець, який лежить на внутрішній бічній кромці, причому кінець, який лежить на зовнішній бічній кромці, розташований ближче до верхнього кінця, ніж кінець, який лежить на внутрішній бічній кромці, так що складальна область проходить похило від кінця на зовнішній бічній кромці до кінця на внутрішній бічній кромці. Згідно ще одному переважному варіанту реалізації складальні направляючі засоби формують шляхом термообробки. Згідно ще одному переважному варіанту реалізації складальні направляючі засоби містять область із розрізами. Згідно ще одному переважному варіанту реалізації складальні направляючі засоби містять розділювальну область, яку формують шляхом часткового відрізання другого кріпильного елемента. Згідно ще одному переважному варіанту реалізації складальні направляючі засоби містять елемент великої жорсткості, приєднаний до другого кріпильного елемента. ТЕХНІЧНИЙ РЕЗУЛЬТАТ Складальні направляючі засоби, що розташовані на другому кріпильному елементі, забезпечують скріплення верхньої області другого кріпильного елемента, утримуваного в складеному стані, з першим кріпильним елементом. Після скріплення верхньої області другого кріпильного елемента з першим кріпильним елементом нижня область може бути відвернена й скріплена з першим кріпильним елементом. Таким чином, нижня область другого кріпильного елемента не виявляється ненавмисно скріпленою з першим кріпильним елементом при скріпленні верхньої області другого кріпильного елемента з першим кріпильним елементом. Складальна область проходить під кутом а, що становить від 30° до 60°, відносно прямої, перпендикулярної поздовжній центральній осі другого кріпильного елемента, а другий кріпильний елемент може бути складений уздовж цієї складальної області. Таким чином, другий кріпильний елемент може рівномірно складатися й утримуватися в складеному стані. Кінець складальної області, що лежить на зовнішній бічній кромці, розташований збоку над кінцем, який лежить на внутрішній бічній кромці, так що складальна область проходить похило вниз від зовнішньої бічної кромки до внутрішньої бічної кромки. Таким чином, другий кріпильний елемент, нижня область якого відвернена назовні, може бути рівномірно скріплений з першим кріпильним елементом. КОРОТКИЙ ОПИС КРЕСЛЕНЬ На фіг. 1 показане перспективне зображення першого варіанта реалізації підгузка відповідно до даного винаходу. На фіг. 2 представлена схема, на якій детально показаний другий кріпильний елемент. На фіг. З показаний перетин по поздовжній центральній осі Р-Р, яка показана на фіг 2. На фіг. 4 представлена схема, на якій показані скріплені одна з одною передня й задня поясні області. На фіг. 5 представлена схема, на якій частково показаний другий варіант реалізації даного винаходу. На фіг. 6 представлена схема, на якій частково показаний третій варіант реалізації даного винаходу. На фіг. 7 представлена схема, на якій частково показаний четвертий варіант реалізації даного винаходу. ПОЗНАЧЕНІМ НА КРЕСЛЕННЯХ 1 2 3 4 5 8 9 підгузок вологопоглигаючий корпус кріпильні засоби внутрішня сторона, повернена до шкіри користувача зовнішня сторона, повернена до одягу користувача передня поясна область задня поясна область 2 UA 102237 C2 10 11 12 13 14 15 16 19 20 21 22 23 24 25а 25b 39 41 42 X Y Z 5 10 15 20 25 30 35 промежинна область поперечно протилежні бічні кромки передньої поясної області поперечно протилежні бічні кромки задньої поясної області перший кріпильний елемент другий кріпильний елемент внутрішня бічна кромка зовнішня бічна кромка внутрішня бічна кромка зовнішня бічна кромка верхній кінець нижній кінець складальні направляючі засоби складальна область кінець кінець область із розрізами розділювальна область елемент великої жорсткості поперечний напрямок поздовжній напрямок окружний напрямок ОПИС НАЙКРАЩОГО СПОСОБУ РОБОТИ ВИНАХОДУ Перший варіант реалізації На фіг. 1-4 показаний перший варіант реалізації даного винаходу на прикладі підгузка для дорослого. Як показано на фіг. 1, підгузок 1 містить вологопоглинаючий корпус 2 і кріпильні засоби 3. Вологопоглинаючий корпус 2 має поздовжній напрямок Y, поперечний напрямок X, окружний напрямок Z, внутрішню сторону 4, повернену до шкіри користувача, і зовнішню сторону 5, повернену до одягу користувача. Корпус 2 містить внутрішній лист 6, який утворює внутрішню сторону 4, повернену до шкіри користувача, зовнішній лист 7, який утворює зовнішню сторону 5, повернену до одягу користувача, і вологопоглинаючу серцевину (не показано), розташовану між цими внутрішнім і зовнішнім листами 6, 7. Внутрішній лист 6 може бути сформований, наприклад, на основі вологонепроникного нетканого матеріалу, зовнішній лист 7 може бути сформований, наприклад, на основі вологонепроникної плівки, а вологопоглинаюча серцевина може бути сформована, наприклад, на основі суміші пульпи пушка й надпоглинаючих полімерних частинок. У цілому матеріали для цих складових частин можуть бути обрані з матеріалів, зазвичай використовуваних у відповідній галузі техніки. Конфігурація такого вологопоглинаючого корпуса 2 включає передню поясну область 8, задню поясну область 9 й промежинну область 10, що проходить між передньою й задньою областями 8, 9. Передня область 8 містить бічні кромки 11, розташовані одна напроти одної в поперечному напрямку X і прохідні в поздовжньому напрямку Y, а задня область 9 містить бічні кромки 12, розташовані одна напроти одної в поперечному напрямку X і прохідні в поздовжньому напрямку Y. Зовнішній лист 7 оснащений уздовж бічних кромок 11 передньої поясної області кріпильними елементами 13, кожен з яких містить петельні елементи, приєднані до них за допомогою приклеювання або зварювання. Внутрішній лист 6 оснащений уздовж бічних кромок 12 задньої поясної області другими кріпильними елементами 14, кожен з яких містять крюкові елементи, виконані з можливістю скріплення з відповідними першими кріпильними елементами 13 і відкріплення від них, причому ці елементи 14 також можуть бути приєднані до елементів 13 за допомогою приклеювання або зварювання. Перші кріпильні елементи 13 разом з відповідними другими кріпильними елементами 14 утворюють кріпильні елементи 3 у відповідності із другим аспектом даного винаходу. Перші й другі кріпильні елементи 13, 14 відповідно мають по суті ті ж розміри, що розміри бічних кромок 11, 12 передньої й задньої поясних областей відповідно, при вимірюванні в поздовжньому напрямку. Перші кріпильні елементи 13 містять внутрішні й зовнішні бічні кромки 15, 16, розташовані одна напроти одної в поперечному напрямку X і прохідні в поздовжньому напрямку Y, і верхні й нижні кінці 17, 18, розташовані один напроти одного в поздовжньому напрямку Υ і прохідні в поперечному напрямку X. Другі кріпильні елементи 14 містять внутрішні й зовнішні бічні кромки 19, 20, розташовані одна напроти одної в поперечному напрямку X і прохідні в поздовжньому напрямку Υ, і верхні й нижні кінці 21, 22, розташовані один напроти 3 UA 102237 C2 5 10 15 20 25 30 35 40 45 50 55 60 одного в поздовжньому напрямку Υ і прохідні в поперечному напрямку X. Внутрішні бічні кромки 15, 19 розташовані збоку від зовнішніх бічних кромок 16, 20 у напрямку внутрішньої частини корпуса 2, якщо дивитися в поперечному напрямку X. На фіг. 2 детально показаний другий кріпильний елемент 14. Як показано, другий кріпильний елемент 14 оснащений складальними направляючими засобами 23, що полегшують складування другого кріпильного елемента 14. Як другий кріпильний елемент 14 використовують термопластичний елемент, сформований на основі поліолефінової смоли, зокрема суміші поліпропілену й поліетилену. Складальні направляючі засоби 23 містять складальну область 24, сформовану шляхом термообробки другого кріпильного елемента 14. Складальна область 24, одержана шляхом термообробки другого кріпильного елемента 14, що має термічну пластичність, має відносно велику жорсткість і відносно малу товщину в порівнянні з іншою областю, яку не піддають термообробці. Такі різні жорсткість і товщина забезпечують більш просте складання складальної області 24. Складальна область 24 містить верхню лінію згину 25, розташовану збоку в напрямку верхнього кінця 21, і нижню лінію згину 26, розташовану збоку в напрямку нижнього кінця 22, так що другий кріпильний елемент 14 може бути складений між верхньою лінією 25 згину й нижньою лінією згину 26. Відстань t від верхньої лінії 25 згину до нижньої лінії 26 згину становить від 3 до 20 мм. Якщо відстань t становить менше 3 мм, ця відстань t виявляється менше товщини другого кріпильного елемента 14, внаслідок чого рівномірне складання другого кріпильного елемента 14 є утрудненим. Якщо відстань t, навпаки, перевершує 20 мм, область, не скріплена з першим кріпильним елементом 13, виявляється неприпустимо великою, внаслідок чого передня й задня області 8, 9 можуть відкріплюватися одна від одної. Верхня й нижня лінії 25, 26 згину відповідно проходять від зовнішньої бічної кромки 20 до внутрішньої бічної кромки 19 і містять відповідно кінці 25а, 26а, що лежать на зовнішній бічній кромці 20, і кінці 25b, 26b, що лежать на внутрішній бічній кромці 19. Верхня й нижня лінії 25, 26 проходять, по суті, паралельно одна одній, а кінці 25а, 26а на зовнішній бічній кромці 20 розташовані збоку від кінців 25b, 26b на внутрішній бічній кромці 19 у напрямку верхнього кінця 21. Більш конкретно, складальна область 24 проходить похило відносно до поздовжньої центральної осі Р-Р, яка розділяє навпіл другий кріпильний елемент 14 по його довжині в напрямку X. Більш конкретно, складальна область 24 проходить під кутом а, що становить переважно від 30° до 60° і найбільш переважно 45°, відносно прямої, що проходить перпендикулярно поздовжній центральній осі Р-Р. Розмір А другого кріпильного елемента 14 від верхнього кінця 21 до нижнього кінця 22 у поздовжньому напрямку Υ становить приблизно 130 мм, а відстань В від верхнього кінця 21 до кінця 25а, що лежить на зовнішній бічній кромці 20, становить приблизно від 10 до 50 мм. Відстань С від внутрішньої бічної кромки 19 до зовнішньої бічної кромки 20 становить приблизно 15 мм. Слід зазначити, що ці розміри й типи використовуваних матеріалів можуть бути обрані підходящими залежно від розміру підгузка. Другий кріпильний елемент 14 розділений поблизу складальної області 24, що утворює границю, на верхню область 27, що лежить на стороні верхнього кінця 21, і нижню область 28, що лежить на стороні нижнього кінця 22. На фіг. 3 показаний перетин по поздовжній центральній осі Р-Р, позначеній на фіг. 2. Другий кріпильний елемент 14 нагрітий при температурі приблизно 120 °C під тиском з боку, на якому елемент 14 приєднаний за допомогою зв'язуючого до корпуса 2. Завдяки своїй термопластичності кріпильний елемент 14 плавиться на деяких ділянках при нагріванні під тиском з утворенням увігнутого жолобка. У той же час оснащена гачками поверхня 30 другого кріпильного елемента 14 також стискується, а крюкові елементи виявляються сплющеними на деяких ділянках. Площа другого кріпильного елемента 14, деякі ділянки якого нагріваються й стискуються, утворює складальну область 24. Складальна область 24 має більшу жорсткість і меншу товщину, ніж інша область. Внаслідок цього другий кріпильний елемент 14 може бути легко складний уздовж складальної області 24. Ці перші й другий кріпильні елементи 13, 14 можуть бути скріплені один з одним для з'єднання передньої поясної області 8 із задньою поясною областю 9 й, таким чином, формування підгузка 1 у формі трусів, як показано на фіг. 1. У підгузку 1 типу трусів поясний отвір 33 утворено відповідними верхніми кромками 31, 32 передньої й задньої областей 8, 9, тобто кромками, що спільно формують зовнішню кромку поясного отвору 33 й пару отворів 35 для ніг, утворених поперечно протилежними бічними кромками 34, 34 промежинної області 10, тобто кромками, виконаними з можливістю формування зовнішніх кромок відповідних отворів 35 для ніг. Передня й задня половини 31, 32 зовнішньої кромки поясного отвору оснащені поясними еластичними елементами 36, приєднаними до них у розтягнутому стані, так щоб 4 UA 102237 C2 5 10 15 20 25 30 35 40 45 50 55 60 проходити уздовж цих половин 31,32 зовнішньої кромки отвору. Зовнішні кромки 34 отворів для ніг оснащені ножними еластичними елементами 37, приєднаними до них у розтягнутому стані, так щоб проходити уздовж цих зовнішніх кромок 34 відповідно. Еластичні елементи 36 й еластичні елементи 37 містять каучукові нитки, завдяки чому необхідне прилягання передньої й задньої половин 31, 32 зовнішньої кромки поясного отвору й відповідних зовнішніх кромок 34 отворів для ніг може бути забезпечене за допомогою стягуючого зусилля цих каучукових ниток. Передня й задня області 8, 9 оснащені по суті в їхніх середніх частинах, якщо дивитися в поздовжньому напрямку Y, допоміжними еластичними елементами 38, приєднаними до них у розтягнутому стані, для покращення прилягання підгузка 1 до тіла користувача. Допоміжний еластичний елемент 38 проходить навколо талії користувача в окружному напрямку Ζ і містить каучукові нитки, розташовані із проміжком у поздовжньому напрямку Υ, так що стягуюче зусилля цих каучукових ниток може забезпечувати прилягання відповідних середніх частин передньої й задньої поясних областей до тіла користувача. Для формування еластичного елемента 36, еластичного елемента 37 і допоміжного еластичного елемента 38 можна використовувати натуральний каучук або синтетичний каучук, такий як синтетичний каучук, виготовлений на основі поліуретану, і можна виготовляти ці еластичні елементи у формі еластизованого волокнистого нетканого матеріалу або еластизованого пластмасового листа замість каучукових ниток. У підгузку 1 перші кріпильні елементи 13 і другі кріпильні елементи 14 скріплюють один з одним, як даті описано з посиланням на фіг. 4. Кожен із других кріпильних елементів 14, що лежать зовні, якщо дивитися в окружному напрямку Ζ, скріплюють із відповідним першим кріпильним елементом 13, що лежить усередині, якщо дивитися в окружному напрямку Ζ, тобто, що лежить на стороні тіла користувача. Для виконання такого скріплення другий кріпильний елемент 14 може бути попередньо складений уздовж складальної області 24. Відмінність жорсткості й товщини складальної області 24 від жорсткості й товщини іншої області забезпечує більш просте складання другого кріпильного елемента 14 уздовж цієї складальної області 24. Складальна область 24 похило проходить униз від зовнішньої бічної кромки 20 до внутрішньої бічної кромки 19, що також забезпечує більш просте складування нижньої області 28 назовні в окружному напрямку Ζ. Відвернення назовні нижньої області 28 в окружному напрямку Ζ відбувається легше, ніж складування всередину. Таким чином, можна запобігти ненавмисному скріпленню нижньої області 28 з першим кріпильним елементом 13 й, крім того, захистити шкіру користувача від пошкоджень крюковими елементами, розташованими на нижній області 28. Як описано вище, складальна область 24 проходить під кутом а, що становить переважно від 30° до 60° з віссю Q-Q. Якщо цей кут α обрано менше 30°, належне складання нижньої області 28 є утрудненим, в результаті чого нижня область 28 буде частково перекривати верхню область 27. На додаток до цього недоліку зовнішня кромка 34 відповідного отвору для ніг буде перешкоджати складуванню нижньої області 28. Якщо кут α обрано більше 60°, відстань, вимірювана в поздовжньому напрямку Υ, на якій верхня область 27 скріплена з першим кріпильним елементом 13, істотно збільшується, внаслідок чого правильне скріплення верхньої області 27 з першим кріпильним елементом 13 є утрудненим. Коли нижня область 28 складена таким чином, верхній кінець 21 другого кріпильного елемента 14 вирівнюють щодо верхнього кінця 17 першого кріпильного елемента 13, після чого скріплюють верхню область 27 другого кріпильного елемента 14 з першим кріпильним елементом 13. Як показано на фіг. 4, на етапі скріплення верхньої області 27 із другим кріпильним елементом 14, нижня область 28 не повинна ненавмисно скріплюватися з першим кріпильним елементом 13, оскільки нижня область 28 відвернена назовні. Після того як верхня область 27 була міцно скріплена з першим кріпильним елементом 13, нижня область 28 може бути розгорнута в початкове положення й потім скріплена з першим кріпильним елементом 13. На цьому етапі забезпечується надійне скріплення нижньої області 28 з першим кріпильним елементом 13 у необхідному положенні без появи небажаного зсуву, оскільки верхня область 27 уже надійно скріплена з першим кріпильним елементом 13. Таким чином, наявність складальних направляючих засобів 23 дозволяє здійснити просте й надійне скріплення другого кріпильного елемента 14 з першим кріпильним елементом 13. Як описано вище, розмір В другого кріпильного елемента 14 від верхнього кінця 21 до кінця 25а, що лежить на зовнішній бічній кромці 20, становить приблизно від 10 до 50 мм. Якщо розмір В становить менше 10 мм, сила скріплення між верхньою областю 27 і першим кріпильним елементом 13 виявляється недостатньою для утримання верхньої області в з'єднанні з першим кріпильним елементом 13 при скріпленні нижньої області 28 з першим кріпильним елементом 13. Якщо розмір В, навпаки, становить більше 50 мм, правильне скріплення верхньої області 27 з першим кріпильним елементом 13 є утрудненим. 5 UA 102237 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наявність складальних направляючих засобів 23 уздовж кожної з бічних кромок 12 задньої поясної області збільшує комфорт при носінні підгузка 1. Коли підгузок 1 одягнений на тіло користувача, складальні направляючі засоби 23 виявляються більш податливими, ніж інша частина, до переміщень тіла користувача й приймають форму тіла користувача. У відсутності складальних направляючих засобів 23 жорсткість першого і другого кріпильних елементів 13, 14 призводить до зменшення комфорту при носінні. Хоча перший і другий кріпильні елементи 13,14 містять, як описано вище, петельні елементи й крюкові елементи відповідно, можливий також варіант реалізації, у якому перший кріпильний елемент 13 містить крюкові елементи, а другий кріпильний елемент 14 містить петельні елементи. Однак слід зазначити, що жорсткість крюкових елементів зазвичай більша жорсткості петельних елементів. Внаслідок цього в переважному варіанті реалізації крюкові елементи, що мають більшу жорсткість, вдавлюють у петельні елементи й одержують, таким чином, відносно міцне скріплення. Кріпильні засоби 3 не обмежуються таким сполученням першого і другого кріпильних елементів 13, 14, і також може використовуватися стрічка на основі адгезиву, що склеює при натисненні, за умови що передня й задня області 8, 9 можуть бути скріплені одна з одною, а також відкріплені одна від одної. Хоча відповідно до цього варіанта реалізації як засоби 23 використовують другі кріпильні елементи 14, також можна оснастити перші кріпильні елементи 13 засобами 23. Якщо перший й другий кріпильні елементи 13, 14 оснащені засобами 23, операція скріплення виконується ще простіше. Хоча відповідно до цього варіанта реалізації перший кріпильний елемент 13 приєднаний безпосередньо до зовнішнього листа 7, а другий кріпильний елемент 14 приєднаний безпосередньо до внутрішнього листа 6, також можливо використовувати окремі утримуючі листи для цих кріпильних елементів і приєднувати ці утримуючі листи до внутрішнього листа 6 і зовнішнього листа 7. Хоча відповідно до цього варіанта реалізації другі кріпильні елементи 14 приєднують до бічних кромок 12 задньої поясної області після формування складальних направляючих засобів 23 на других кріпильних елементах 14, також можна формувати складальні направляючі засоби 23 після приєднання кріпильних елементів 14 до бічних кромок 12 задньої поясної області. Другий варіант реалізації На фіг. 5 показаний другий варіант реалізації даного винаходу, у якому внутрішня сторона 4 підгузка 1 повернена до шкіри користувача. Цей другий варіант реалізації відрізняється від першого варіанта реалізації засобами 23, у той час як інші складові частини аналогічні складовим частинам у першому варіанті реалізації, і опис таких частин далі опускається. Відповідно до цього варіанта реалізації складальні направляючі засоби 23 виконані у виді області 39 з розрізами, розташованими на другому кріпильному елементі 14 і бічних кромках 12 задньої поясної області корпуса 2. Область 39 з розрізами містить п'ять рядів 40 розрізів, розташованих по суті паралельно один одному, причому в кожному ряді розрізи розташовані на рівних проміжках. Довжина окремого розрізу в кожному з рядів 40 дорівнює приблизно 3 мм, а відстань між кожною парою суміжних рядів становить приблизно 3 мм. Область 39 з розрізами формують, наприклад, шляхом подачі бічних кромок 12 задньої поясної області корпуса 2 одночасно із другими кріпильними елементами 14, приєднаними до відповідних бічних кромок 12, на передавальний механізм, оснащений різцем. Складальні направляючі засоби 23 виконані у формі області 39 з розрізами, розташованими таким же чином, як і в першому варіанті реалізації. Кут α складальної області 24 визначається кутом, утвореним між одним рядом 40 розрізів і віссю Q-Q. Область 39 з розрізами має меншу жорсткість у порівнянні з іншою областю й відповідно є більш гнучкою, ніж інша область. Внаслідок цього верхня область 27 може бути скріплена з першим кріпильним елементом 13 після відвернення нижньої області 28 назовні, завдяки чому другий кріпильний елемент 14 може бути легко й надійно скріплений з першим кріпильним елементом 13. Хоча відповідно до цього варіанта реалізації ряди 40 розрізів формують після приєднання другого кріпильного елемента 14 до корпуса 2, також можна приєднувати другі кріпильні елементи 14 до корпуса 2 після оснащення других кріпильних елементів 14 рядами 40 розрізів. У цьому випадку ряди 40 розрізів формують тільки на других кріпильних елементах 14 і не формують їх на корпусі 2. Розмір кожного розрізу й кількість рядів 40 розрізів не обмежені цим варіантом реалізації, і можуть бути обрані підходящим чином. На фіг. 6 показаний третій варіант реалізації даного винаходу, у якому складальні направляючі засоби 23 виконані у формі розділювальної області 41, що розділяє верхню 6 UA 102237 C2 5 10 15 20 25 30 область 27 і нижню область 28 другого кріпильного елемента 14 одну від одної. Інші складові частини аналогічні складовим частинам у першому варіанті реалізації, і опис таких частин далі опускається. У розділювальній області 41 другий кріпильний елемент 14 частково відрізають для формування засобів 23. На другому кріпильному елементі 14 на стороні верхньої області 27 поблизу розділювальної області 41 формують верхню лінію 25 згину, а на схороні нижньої області 28 - нижню лінію 26 згину. Засоби 23 розміщують таким же чином, що й у першому варіанті реалізації. Відповідно до цього варіанта реалізації другий кріпильний елемент 14 розташований поза розділювальною областю 41, яка формує засоби 23, що дозволяє зменшити жорсткість розділювальної області 41 у порівнянні з іншою областю. Внаслідок цього другий кріпильний елемент 14 може легко складуватися поблизу розділювальної області 41. На фіг. 7 показаний четвертий варіант реалізації даного винаходу, у якому складальні направляючі засоби 23 містять елемент 42 великої жорсткості, розташований у верхній області 27 другого кріпильного елемента 14. Інші складові частини аналогічні складовим частинам у першому варіанті реалізації, і їхній опис далі опускається. Елемент 42 може бути сформований, наприклад, листовим елементом, таким як нетканий матеріал, тканий матеріал або плівка, і розташований між другим кріпильним елементом 14 і внутрішнім листом 6. Елемент 42 має верхній кінець 43 по суті відповідний верхньому кінцю другого кріпильного елемента 14, і нижній кінець, що виконує функцію лінії 25 згину. Зрозуміло, що верхня лінія 25 згину також виконує функцію нижньої лінії згину, яку не формують у цьому варіанті реалізації. Відповідно до цього варіанта реалізації верхня область 27 утворена другим кріпильним елементом 14 й елементом 42, а нижня область 28 утворена тільки другим кріпильним елементом 14. Завдяки такій спеціальній конфігурації різна жорсткість цих верхньої й нижньої областей 27, 28 полегшує складування другого кріпильного елемента 14 поблизу верхньої лінії 25 згину. Хоча відповідно до цього варіанта реалізації елемент 42 розташований на всій верхній області 27, можна розмістити елемент 42 тільки поблизу верхньої лінії 25 згину. Також можна розмістити елемент 42 на стороні нижньої області 28, так щоб нижня область 28 і верхня область 27 мали різну жорсткість. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Предмет одягу, який містить вологопоглинаючий корпус, що має поздовжній напрямок, поперечний напрямок, внутрішню сторону, повернену до шкіри користувача, зовнішню сторону, повернену до одягу користувача, передню поясну область, задню поясну область, промежинну область, що проходить між передньою й задньою поясними областями, і кріпильні засоби, виконані з можливістю скріплення зазначених передньої й задньої поясних областей одна з одною, а також відкріплення їх одна від одної уздовж відповідних пар їх бічних кромок, що розташовані одна напроти одної в поперечному напрямку й проходять у поздовжньому напрямку, який відрізняється тим, що кріпильні засоби містять перші кріпильні елементи й другі кріпильні елементи, які при з'єднанні передньої й задньої поясних областей одна з одною розташовуються всередині й зовні відповідно, якщо дивитися в окружному напрямку; перші кріпильні елементи приєднані до бічних кромок так, щоб проходити в поздовжньому напрямку, і мають відповідно внутрішні йзовнішні бічні кромки, розташовані одна напроти одної в поперечному напрямку; другі кріпильні елементи приєднані до бічних кромок так, щоб проходити в поздовжньому напрямку, і мають відповідно внутрішні й зовнішні бічні кромки, розташовані одна напроти одної в поперечному напрямку, причому другі кріпильні елементи виконані з можливістю скріплення з відповідними першими кріпильними елементами, а також відкріплення від них; і другі кріпильні елементи й бічні кромки, до яких приєднані зазначені другі кріпильні елементи, оснащені складальними направляючими засобами для полегшення складання других кріпильних елементів уздовж складальних областей, сформованих складальними направляючими засобами. 2. Предмет одягу за п. 1, у якому складальна область проходить від зовнішньої бічної кромки таким чином, що кут між складальною областю й прямою, перпендикулярною до поздовжньої центральної осі, що розділяє другий кріпильний елемент навпіл по його довжині в поперечному напрямку, становить від 30° до 60°. 3. Предмет одягу за п. 2, у якому другий кріпильний елемент містить верхній і нижній кінці, що розташовані один напроти одного в поздовжньому напрямку й проходять в поперечному 7 UA 102237 C2 5 10 напрямку, і складальну область, яка містить кінець, що лежить на зовнішній бічній кромці, і кінець, що лежить на внутрішній бічній кромці, причому зазначений кінець, що лежить на зовнішній бічній кромці, розташований ближче до верхнього кінця відносно кінця, що лежить на внутрішній бічній кромці, так що складальна область проходить похило від кінця на зовнішній бічній кромці до кінця на внутрішній бічній кромці. 4. Предмет одягу за пп. 1-3, у якому складальні направляючі засоби формують шляхом термообробки. 5. Предмет одягу за пп. 1-3, у якому складальні направляючі засоби містять область із розрізами. 6. Предмет одягу за пп. 1-3, у якому складальні направляючі засоби містять розділювальну область, яку формують шляхом часткового відрізання другого кріпильного елемента. 7. Предмет одягу за пп. 1-3, у якому складальні направляючі засоби містять елемент великої жорсткості, приєднаний до другого кріпильного елемента. 8 UA 102237 C2 9 UA 102237 C2 10 UA 102237 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
