Запірна планка для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою

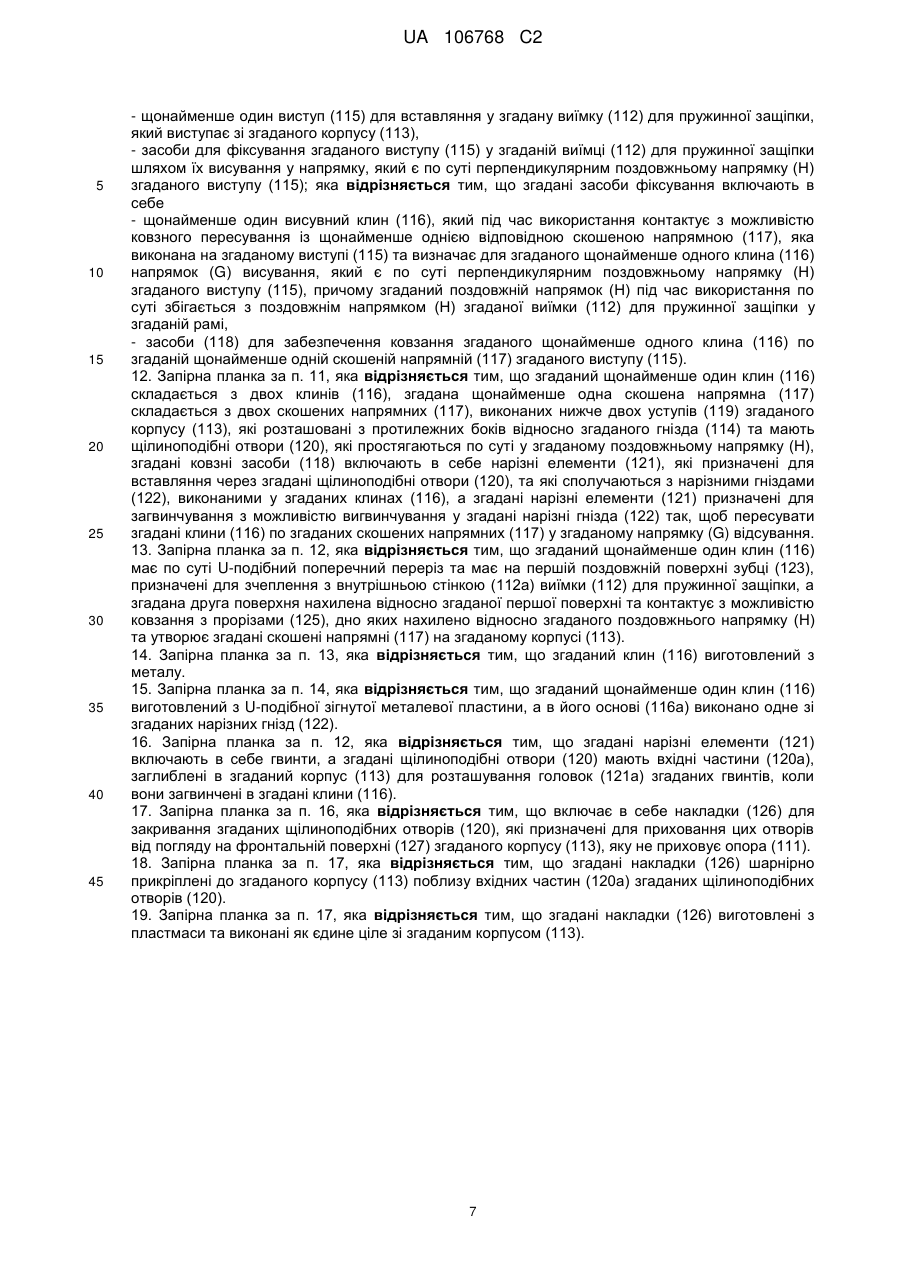

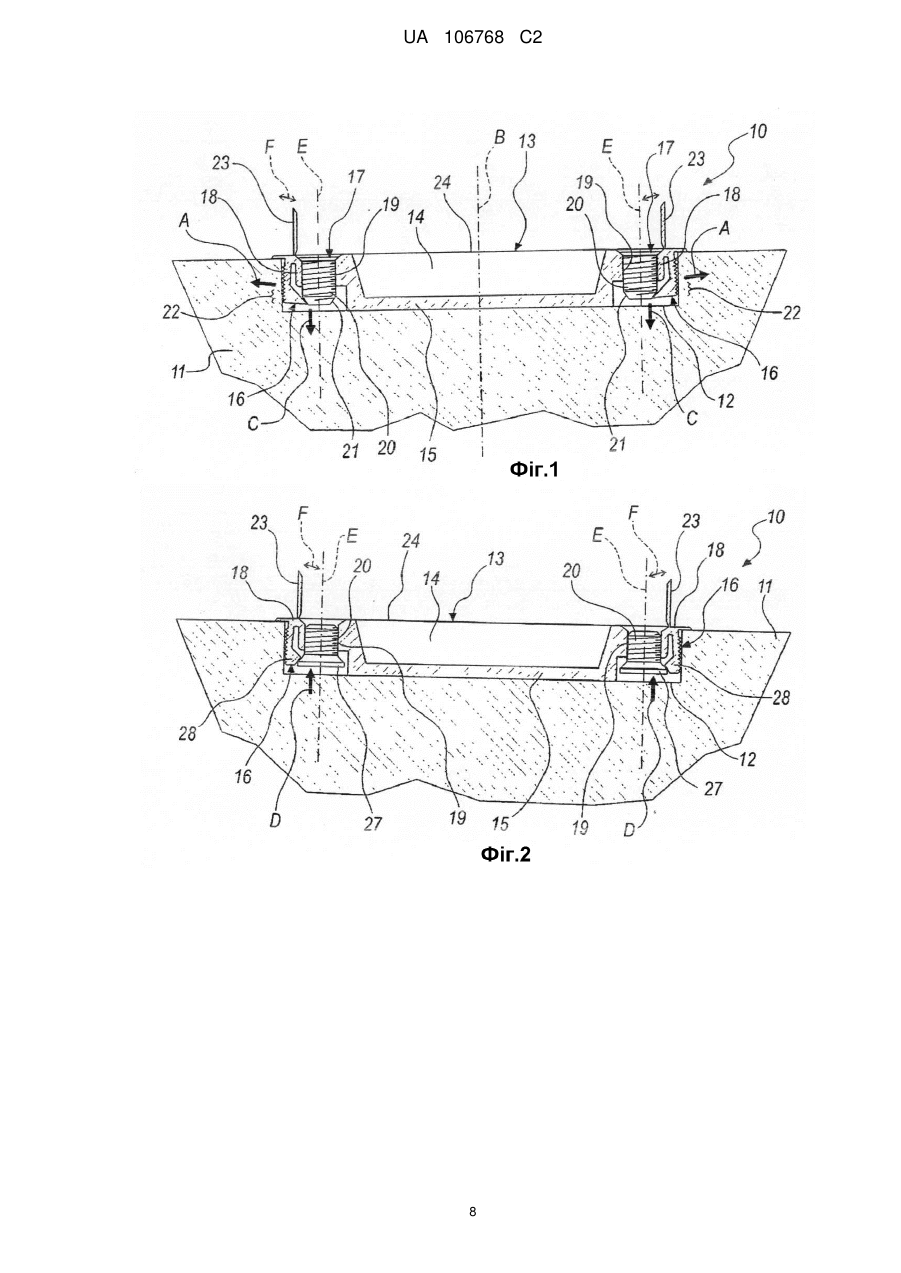

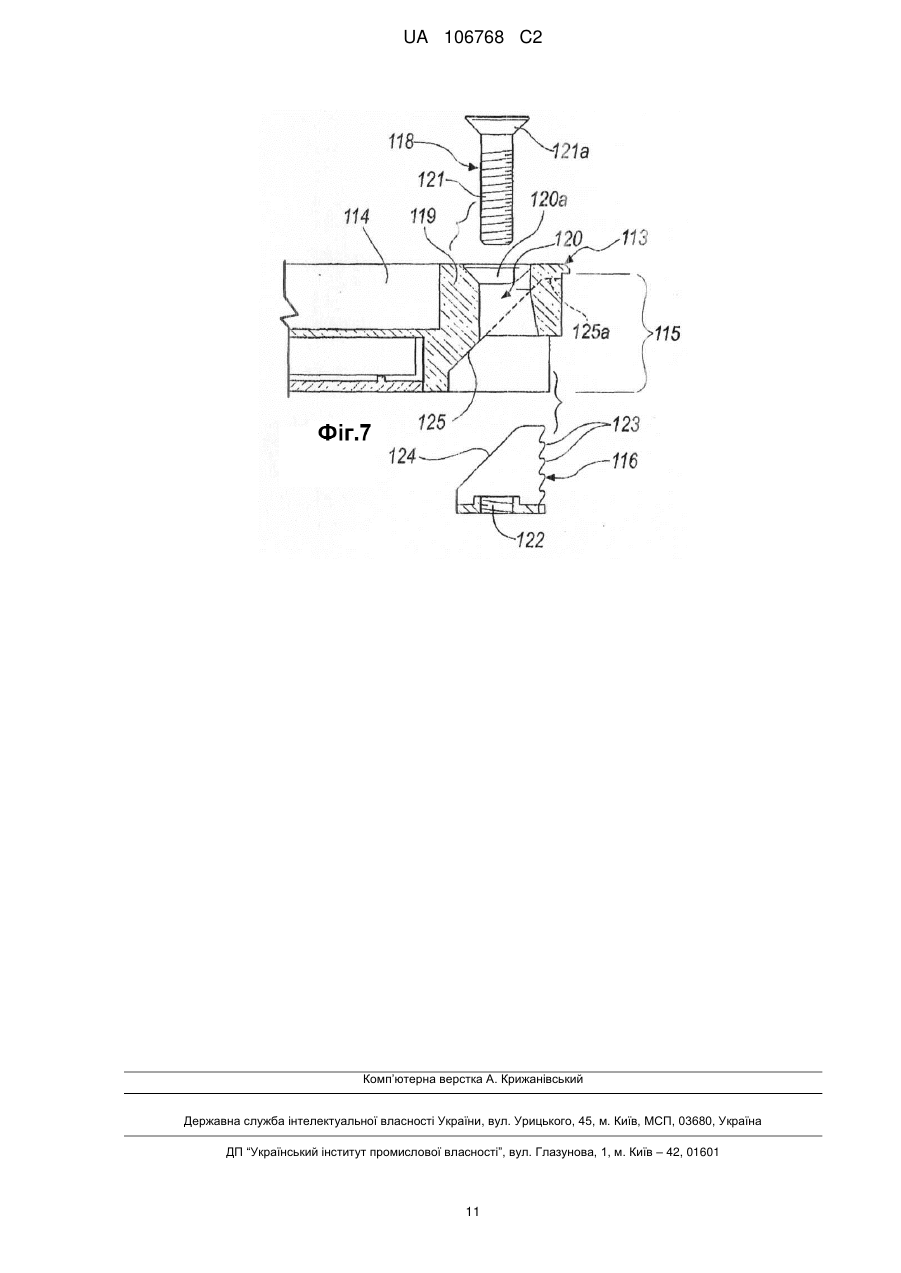

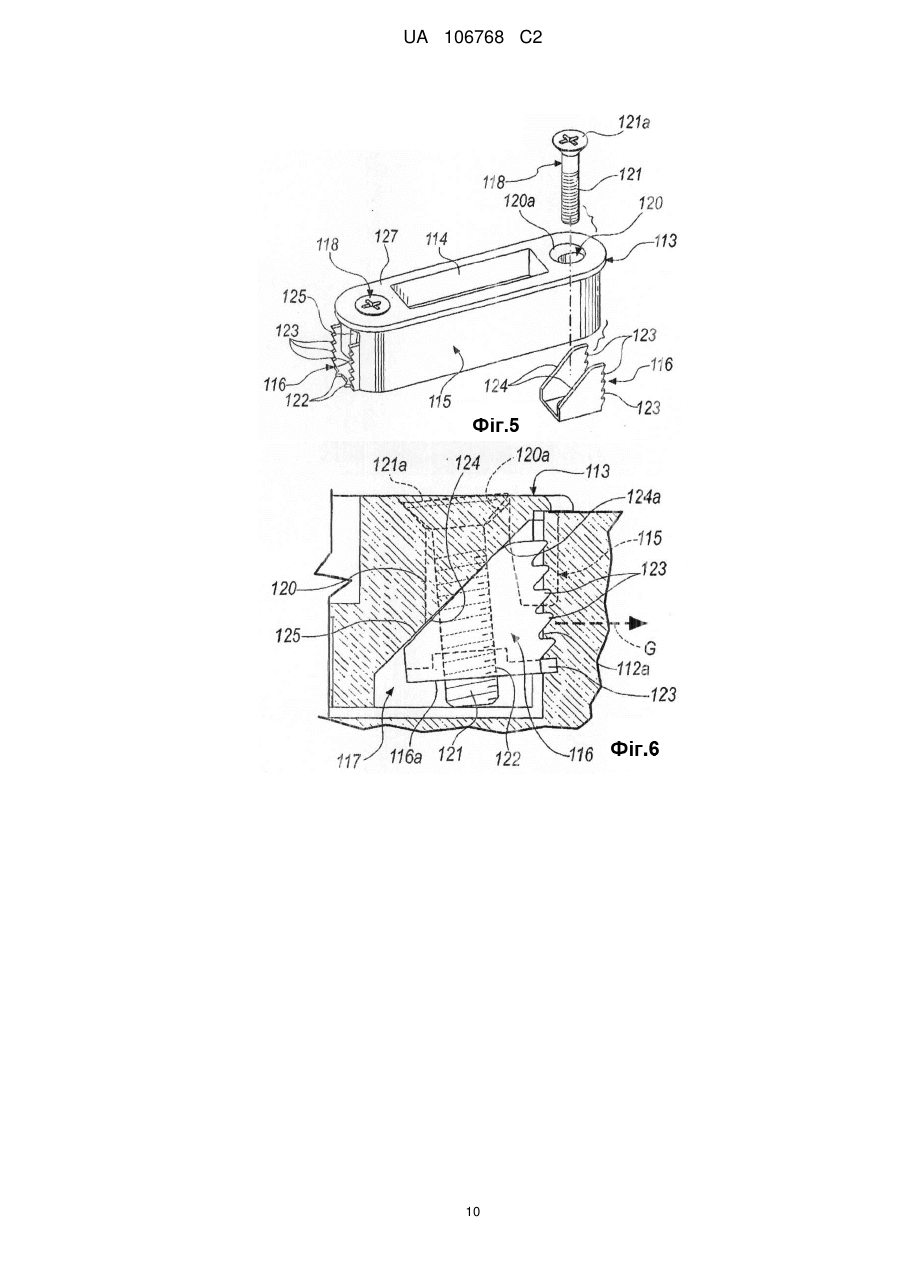

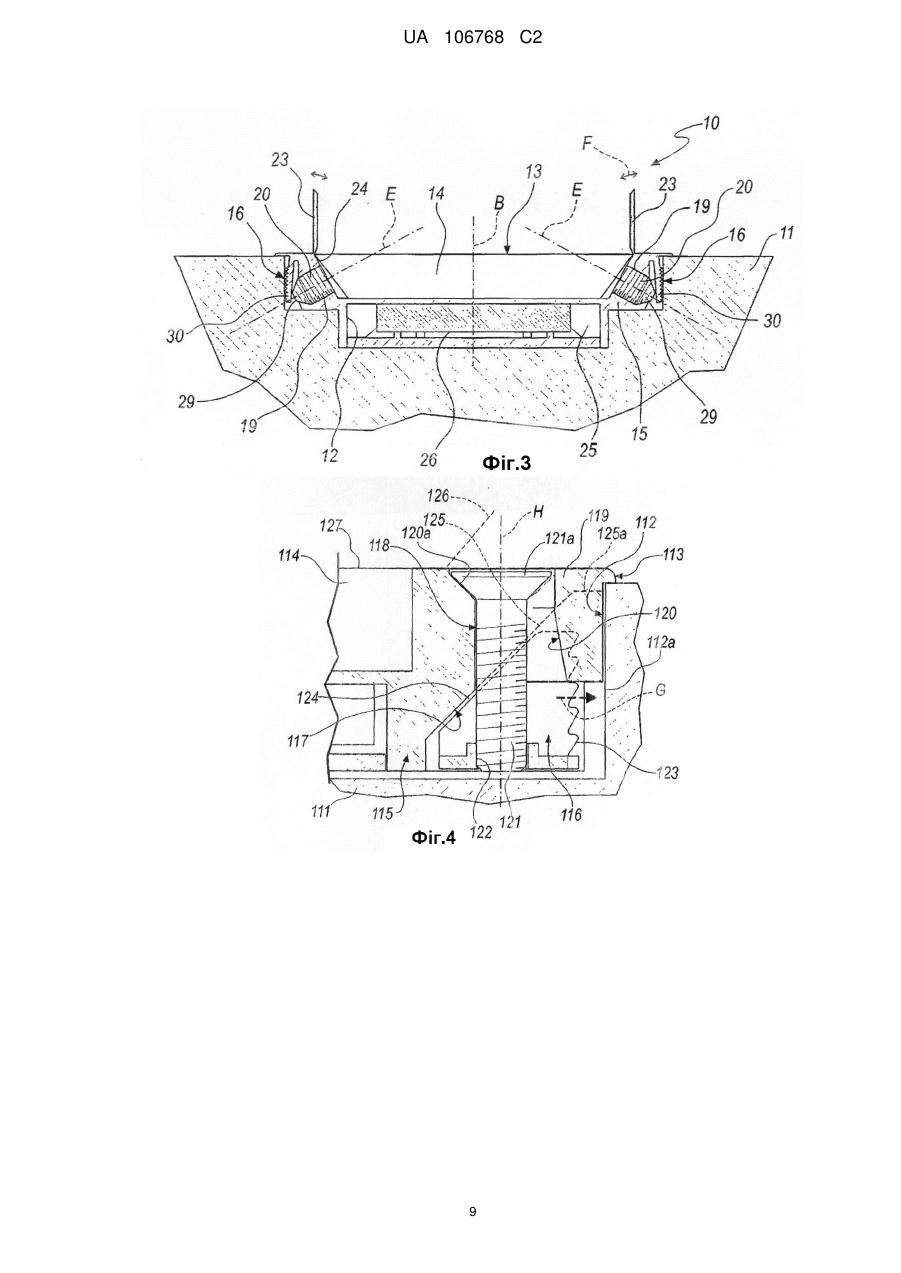

Реферат: Запірна планка (10, 100) для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, призначена для прикріплення до опори (11, 111), яка утворена рамою або стулкою дверей чи вікна та яка має виїмку (12, 112) для пружинної защіпки, призначену для вміщення пружинної защіпки і розташовану у положенні, яке займає пружинна защіпка, коли замок замкнений. Запірна планка (10, 100) має корпус (13, 113), який утворює гніздо (14, 114) для пружинної защіпки й призначений для розміщення у виїмці (12, 112) для пружинної защіпки, щонайменше один виступ (15, 115) для вставляння у виїмку (12, 112) для пружинної защіпки, який виступає з корпусу (13, 113), та засоби для фіксування виступу (15, 115) у виїмці (12, 112) для пружинної защіпки шляхом їх висування у напрямку, який є по суті перпендикулярним поздовжньому напрямку (В, Н) виступу (15, 115). UA 106768 C2 (12) UA 106768 C2 UA 106768 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід належить до встановлюваної врівень із поверхнею запірної планки для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою. Рівень техніки Відомі на цей час запірні планки мають корпус, який утворює гніздо для пружинної защіпки, та видовжену фронтальну пластину, у якій виконані гнізда для гвинтів для прикріплення запірної планки до опори, утвореної рамою або стулкою дверей чи вікна. Для розташування запірної планки так, щоб вона стала врівень із поверхнею опори, ця опора має бути піддана механічній обробці для утворення виїмки для пружинної защіпки та гнізда для фронтальної пластини. Такі операції механічної обробки як правило виконують із застосуванням фрези, якою утворюють виїмку для пружинної защіпки, яка є вужчою та глибшою, ніж гніздо для фронтальної пластини, яке має меншу глибину, однак більшу протяжність у площині опори. Розкриття суті винаходу Задачею цього винаходу є створення запірної планки для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, яка потребує простішої та зручнішої механічної обробки опори у порівнянні з механічною обробкою, потрібною зараз для встановлення відомих запірних планок. У межах цієї задачі однією із задач винаходу є створення запірної планки, яка може бути встановлена на опорах обмеженої глибини, таких як рами засклених дверей чи вікон з тонкими стойками. Еншою задачею цього винаходу є створення запірної планки, яка уможливлює приховане встановлення гвинтів або інших засобів, призначених для її прикріплення до опори. Еншою задачею цього винаходу є створення запірної планки, яка має просту конструкцію, є зручною у застосуванні, а також має низьку собівартість. Ця задача досягається, а вказані та інші задачі, які будуть краще зрозумілі нижче, вирішуються створенням запірної планки для замка з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, призначеної для прикріплення до опори, яка утворена рамою або стулкою дверей чи вікна та яка має виїмку для пружинної защіпки, призначену для вміщення пружинної защіпки і розташовану у положенні, яке займає пружинна защіпка, коли замок замкнений, причому згадана запірна планка має корпус, який утворює гніздо для розташування пружинної защіпки й призначений для розміщення у виїмці для пружинної защіпки, та включає в себе - щонайменше один виступ для вставляння у згадану виїмку для пружинної защіпки, який виступає зі згаданого корпусу, - засоби для фіксування згаданого виступу у згаданій виїмці для пружинної защіпки шляхом їх висування у напрямку, який є по суті перпендикулярним поздовжньому напрямку згаданого виступу. Стислий опис фігур Особливості та переваги цього винаходу будуть краще зрозумілі з наведеного нижче докладного опису варіантів здійснення запірної планки за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих супровідними фігурами, наведеними як приклад, який не обмежує обсягу винаходу, на яких: Фіг. 1 являє собою поперечний розріз запірної планки за першим варіантом здійснення винаходу; Фіг. 2 являє собою поперечний розріз запірної планки за другим варіантом здійснення винаходу; Фіг. 3 являє собою поперечний розріз запірної планки за третім варіантом здійснення винаходу; Фіг. 4 являє собою поперечний розріз у збільшеному масштабі запірної планки за цим винаходом у стані під час її встановлення; Фіг. 5 являє собою вид у перспективі запірної планки за цим винаходом у частково розібраному стані; Фіг. 6 являє собою поперечний розріз у збільшеному масштабі частини запірної планки за цимвинаходом у стані під час її використання; Фіг. 7 являє собою розріз у збільшеному масштабі частини запірної планки за цим винаходом у розібраному стані. Шляхи виконання винаходу Слід зазначити, що нічого з того, що виявилося відомим під час процесу патентування, не повинно бути протиставлено та бути підставою для відмови. 1 UA 106768 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фігурах позицією 10 в цілому позначена запірна планка для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, призначена для прикріплення до опори 11, яка утворена рамою або стулкою дверей чи вікна та яка має виїмку 12 для пружинної защіпки, призначену для вміщення пружинної защіпки і розташовану у положенні, яке відповідає положенню, яке займає пружинна защіпка, коли замок замкнений. Запірна планка 10 включає в себе корпус 13, який утворює гніздо 14 для пружинної защіпки й призначений для розташування у виїмці 12 для пружинної защіпки, та має виступ 15 для вставляння у виїмку 12 для пружинної защіпки, який виступає з корпусу 13, та засоби для фіксування виступу 15 у виїмці 12 для пружинної защіпки шляхом їх висування у напрямку, який є по суті перпендикулярним поздовжньому напрямку B виступу 15. За варіантом, якому віддається перевага, такі фіксувальні засоби включають в себе - висувні лапки 16, які одночасно приєднані до виступу 15 та виконані з можливістю відсування від виступу 15 у напрямку A висування лапок, який є по суті перпендикулярним поздовжньому напрямку B виступу 15, причому поздовжній напрямок B під час використання по суті збігається з поздовжнім напрямком виїмки 12 для пружинної защіпки у рамі, - засоби 17 для відсування лапок 16 від виступу 15. За варіантом, якому віддається перевага, лапки 16 мають зубці з того боку, який призначений для упирання у стінку виїмки 12 для пружинної защіпки з метою утримання в ній запірної планки 10, у стані, коли лапки відсунуті від виступу 15. Крім того, лапки 16 можуть бути виконані як єдине ціле з виступом 15, який за варіантом, якому віддається перевага, виготовлений з пластмаси, та під дією засобів 17 для відсування можуть бути пружно відсунуті від нього з можливістю повернення у попереднє положення. Таким чином, приведенням у дію засобів 17 для відсування можливим є - відсування лапок 16 від виступу 15, або - навпаки, коли вони відсунуті, надання можливості їх повернення до виступу 15, відповідно - спричинення їх зчеплення зі стінками виїмки 12 для пружинної защіпки, у яку вставлений виступ 15, для фіксування в опорі 11 запірної планки 10, або - навпаки, вивільнення запірної планки 10 та надання можливості її виймання з опори 11. Очевидно, що по суті еквівалентно у альтернативних варіантах здійснення винаходу запірна планка може мати більше ніж один такий виступ. За варіантом, якому віддається перевага, корпус 13 має два уступи 18, які розташовані з протилежних боків гнізда 14 та у яких виконані нарізні отвори 19. Засоби 17 для відсування можуть включати в себе нарізні елементи 20, які призначені для загвинчування у нарізні отвори 19 та мають кінцеву частину 21 для взаємодії з лапками 16, які мають щонайменше одну частину 22 для взаємодії з кінцевою частиною 21, розташовану поряд з однією із кінцевих частин нарізних отворів 19 та призначену для сприймання дії кінцевої частини 21 для відсування лапок 16 від виступу 15. За першим варіантом виконання запірної планки 10, як показано, наприклад, на Фіг. 1, кінцева частина 21 за варіантом, якому віддається перевага, має клиноподібну форму, а частина 22 має скошену форму, яка відповідає кінцевій частині 21, та обернена до нарізного отвору 19 для взаємодії з кінцевою частиною 21 при заздалегідь визначеному її виступанні з нарізного отвору 19. Таким чином, для відсування лапки 16 від виступу 15 достатньо загвинтити нарізний елемент 20 у нарізний отвір 19 у заздалегідь визначеному напрямку C вставляння виступу 15 у виїмку 12 для пружинної защіпки. У другому варіанті виконання запірної планки 10, як показано, наприклад, на Фіг. 2, кінцева частина 27 може бути виконана розширеною, наприклад, мати форму зрізаного конуса, який розширяється від осі нарізного елемента 20. Частина 28 може мати скошену форму, що відповідає кінцевій частині 27, і коли лапка 16 не відсунута від виступу 15, вона розташована по суті врівень з кінцевою частиною 27, яка виступає відносно решти нарізного елемента 20. Таким чином, для відсування лапки 16 від виступу 15 достатньо вигвинтити нарізний елемент 17 з нарізного отвору 19 вздовж заданого напрямку D видалення виступу 15 з виїмки 12 для пружинної защіпки, спричинюючи переміщення кінцевої частини27, яка шляхом натискання на частину 28 відсуває лапку 16, відштовхуючи її до стінки виїмки 12 для пружинної защіпки та фіксуючи на ній запірну планку 10. Як правило, вісь E кожного з нарізних отворів 19 є по суті паралельною поздовжньому напрямку B, як показано, наприклад, на Фіг. 1 та Фіг. 2. Альтернативно у третьому варіанті виконання запірної планки 10 за цим винаходом, за 2 UA 106768 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантом, якому віддається перевага, вісь E кожного з нарізних отворів 19 значною мірою нахилена відносно поздовжнього напрямку B, й нарізні отвори 19 повернені всередину гнізда 14. Таким чином, вони приховані від погляду, оскільки вони розташовані у гнізді 14, призначеному для розташування у ньому пружинної защіпки замка. Зокрема, за варіантом, якому віддається перевага, вісь E кожного з нарізних отворів 19 відхилена від поздовжнього напрямку B у заданому напрямку E вставляння виступу 15 у виїмку 12 для пружинної защіпки. На Фіг. 3 у вигляді прикладу, який не обмежує обсягу винаходу, показаний третій варіант виконання запірної планки 10, яка додатково має по суті конічні головки 29 нарізних елементів 20, причому частини 30 лапок 16, призначені для взаємодії з головками 29, є по суті плоскими. Крім того, запірна планка 10 за цим винаходом за варіантом, якому віддається перевага, включає в себе накладки 23 для закривання нарізних отворів 19, які призначені для приховання цих отворів від погляду на поверхні 24 корпусу 13, яку не приховує опора 11 під час використання. Накладки 23 можуть бути прикріплені з можливістю обертання до корпусу 13 поблизу виходів нарізних отворів 19, виконаних у поверхні 24, і, зокрема, за варіантом, якому віддається перевага, виконані як єдине ціле з корпусом 13, причому накладки 23 та корпус 13 виготовлені з пластмаси. Залежно від поставлених вимог виступ 15 може мати різні геометричні форми, в окремому випадку, у застосуванні для замка з магнітною пружинною защіпкою цей виступ може мати в нижній частині гнізда 14 відсік 25 для розташування магнітного елемента 26, призначеного для переміщення в зворотному напрямі пружинної защіпки, як показано, наприклад, на Фіг. 3. Використання запірної планки 10 за цим винаходом є таким, як описано нижче. Особа, яка встановлює запірну планку 10 за цим винаходом, вставляє її виступ 15 у виїмку 12 для пружинної защіпки, виконану в опорі 11 та призначену для її розташування. Після цього, наприклад, для запірної планки 10 за першим варіантом виконання, згадана особа загвинчує нарізні елементи 20 у нарізні отвори 19 в напрямку C вставляння, так що кінцеві частини 21 тиснуть на частини 22 лапок 16, які в результаті цього відсовуються від виступу 15 та зчіплюються зі стінками виїмки 12 для пружинної защіпки, фіксуючи запірну планку 10 у виїмці. Нарізні отвори 19 можуть бути закриті накладками 23, за їх наявності, шляхом обертання цих накладок у напрямку F. Для виймання запірної планки 10 з опори 11 виконавець - відкриває нарізні елементи 20, відкриваючи нарізні отвори 19 шляхом обертання накладок 23, за їх наявності, - вигвинчує нарізні елементи 19, принаймні до надання можливості пружного повернення лапок 16 до виступу 15, виводячи їх із зчеплення зі стінками виїмки 12 для пружинної защіпки та, таким чином, вивільнюючи запірну планку 10 з опори 11. Подібним чином у другому варіанті виконання лапки 16 відсовують шляхом вигвинчування нарізних елементів 20 з нарізних отворів 19 для переміщення цих елементів у напрямку D видалення. Таким чином, кінцеві частини 27 штовхають частини 28, відсовуючи лапки 16 до стінок виїмки 12 для пружинної защіпки. Е навпаки, загвинчування нарізних елементів 20 у нарізні отвори 19 робить можливим вивільнення лапок 16, які за рахунок пружності повертаються на місце, розташовуючись поряд із виступом 15, розчіплюючись зі стінками виїмки 12 для пружинної защіпки та вивільнюючи запірну планку 10 з опори 11. Застосування запірної планки 10 за третім варіантом виконання є повністю аналогічним застосуванню, описаному для запірної планки за першим варіантом виконання. На Фіг. 4-7 позицією 100 загалом позначена встановлювана врівень із поверхнею запірна планка для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, призначена для прикріплення до опори 111, утвореної рамою або стулкою дверей чи вікна, що має виїмку 112 для пружинної защіпки, призначену для вміщення пружинної защіпки і розташовану у положенні, яке займає пружинна защіпка, коли замок замкнений. Запірна планка 100 включає в себе корпус 113, який утворює гніздо 114 для пружинної защіпки й призначений для розміщення у виїмці 112 для пружинної защіпки та додатково має виступ 115 для вставляння у виїмку 112 для пружинної защіпки, який виступає з корпусу 113, та засоби для фіксування виступу 115 у виїмці 112 для пружинної защіпки шляхом їх висування у напрямку, який є по суті перпендикулярним поздовжньому напрямку H виступу 115. 3 UA 106768 C2 5 10 15 20 25 30 35 40 45 50 55 60 У цьому випадку за варіантом, якому віддається перевага, такі засоби фіксування включають в себе - висувні клини 116, які під час використання контактують з можливістю ковзного пересування з скошеними напрямними 117, які виконані на виступі 115 та визначають для клинів 116 напрямок G висування, який є по суті перпендикулярним поздовжньому напрямку H виступу 115, причому такий поздовжній напрямок H під час використання по суті збігається з поздовжнім напрямком H виїмки 112 для пружинної защіпки у рамі, - засоби 118 для забезпечення ковзання клинів 116 по скошеним напрямним 117 виступу 115. Таким чином, в цілому, залежно від конкретних вимог до варіанта здійснення винаходу, запірна планка за цим винаходом може мати лапки, які можна відсунути від виступу із застосуванням засобів для відсування та/або – по суті еквівалентно – клинів, які можна відсунути від виступу із застосуванням ковзних засобів, причому під час використання клини та лапки, відсунуті від виступу, здійснюють однакову функцію фіксування виступу в гнізді опори, призначеному для його розташування. В альтернативних та по суті еквівалентних варіантах виконання запірної планки за цим винаходом корпус може мати декілька виступів; крім того, в цілому він може мати щонайменше один висувний клин та щонайменше одну відповідну скошену напрямну. За варіантом, якому віддається перевага, є два клини 116 та, відповідно, дві скошені напрямні 117. Такі напрямні можуть бути виконані нижче двох уступів 119 корпусу 113, які розташовані з протилежних боків відносно гнізда 114 та мають щілиноподібні отвори 120, які простягаються всередині корпусу 113 по суті у поздовжньому напрямку H. Ковзні засоби 118 за варіантом, якому віддається перевага, включають в себе нарізні елементи 121, які призначені для вставляння через щілиноподібні отвори 120 та сполучаються з нарізними гніздами 122, виконаними у клинах 116. Для фіксування запірної планки 100 в опорі 111, коли вона вставлена у виїмку 112 для пружинної защіпки, нарізні елементи 121 призначені для загвинчування з можливістю вигвинчування у нарізні гнізда 122 так, що вони тягнуть клини 116 вздовж скошених напрямних 117, відсуваючи їх у напрямку G відсування від виступу 115 до внутрішніх стінок 112a виїмки 112 для пружинної защіпки. Клини 116 за варіантом, якому віддається перевага, мають по суті U-подібний поперечний переріз та мають на першій поздовжній поверхні зубці 123, призначені для зчеплення з внутрішньою стінкою 112a виїмки 112 для пружинної защіпки. Друга поверхня клинів 116, розташована навпроти першої поверхні, звичайно має нахилені відносно першої поверхні крайки 124, які сполучені з можливістю ковзання з прорізами 125, дно яких нахилено відносно поздовжнього напрямку H так, що утворює скошені напрямні 117. За варіантом, якому віддається перевага, клини 116 виготовлені з металу, а за варіантом, якому віддається особлива перевага, – з U-подібної зігнутої металевої пластини, причому одне з нарізних гнізд 122 виконано в їх основі 116a. Як правило, нарізні елементи 121 виконані у вигляді гвинтів, а щілиноподібні отвори 120 мають вхідні частини 120a, виконані в корпусі 113 так, щоб вміщувати головки 121a гвинтів, коли вони загвинчені в клини 116. Як показано на Фіг. 6 у прикладі виконання, який не обмежує обсягу винаходу, загвинчування нарізних елементів 121 у клини 116 спричинює наближення основ 116a до головок 121a, які розміщені у вхідних частинах 120a. Таким чином, під час цього загвинчування нахилені крайки 124 натискають на дно прорізів 125, по якому вони відповідним чином ковзають, оскільки мають нахил відносно напрямку пересування клинів, який по суті збігається з поздовжнім напрямком H. Завдяки цьому ковзанню відбувається осьовий зсув щілиноподібних отворів 120 та нарізних гнізд 122, й тому нарізні елементи 121 повертаються по суті навколо їх головок 121a, які мають можливість обертання у вхідних частинах 120a. Це обертання нарізних елементів 121 викликає по суті аналогічне повертання клинів 116, за винятком відносного взаємного нахилу, спричиненого зазором у з'єднанні, який за варіантом, якому віддається перевага, передбачений між нарізними елементами 121 та нарізними гніздами 122. Таким чином, коли нарізні елементи 121 загвинчені у клини 116, ці клини ковзають для відсування від виступу 115 у напрямку G відсування та нахиляються в результаті повертання у прорізах 125 навколо заокруглених кінцевих частин 124a нахилених крайок 124, як показано на Фіг. 6 у прикладі виконання, який не обмежує обсягу винаходу. 4 UA 106768 C2 5 10 15 20 25 30 35 40 45 50 55 Крім того, запірна планка 100 може включати в себе накладки 126 для закривання щілиноподібних отворів 120, які призначені для приховання цих отворів від погляду на фронтальній поверхні 127 корпусу 113, яку не приховує опора 111 під час використання. На супровідних фігурах накладки 126 показані тільки на Фіг. 4 схематично відрізком, нанесеним пунктирною лінією. За варіантом, якому віддається перевага, накладки 126 виготовлені з пластмаси та шарнірно прикріплені до корпусу 113 поблизу вхідних частин 120a для забезпечення можливості їх закривання та можуть бути виконані як єдине ціле з корпусом 113. Використання запірної планки 100 за цим винаходом є таким, як описано нижче. Особа, яка встановлює запірну планку 100 за цим винаходом, вставляє її виступ 115 у виїмку 112 для пружинної защіпки, виконану в опорі 111 та призначену для розташування запірної планки. Після цього згадана особа загвинчує нарізні елементи 121 так, що клини 116 підтягуються до скошених напрямних 117, при цьому скошені напрямні спричинюють відсування цих клинів від виступу 115 у напрямку G відсування до стінок 112a виїмки 112 для пружинної защіпки так, що зубці 123 зчіплюються зі згаданими стінками. Таким чином, запірна планка 100 зафіксована в опорі 111. Для приховання щілиноподібних отворів 120 від погляду вони можуть бути закриті накладками 126, за їх наявності. Для виймання запірної планки 100 з опори 111 виконавець - відкриває головки 121a нарізних елементів 121 шляхом повертання накладок 126, за їх наявності, - вигвинчує нарізні елементи 121 принаймні до надання можливості повернення клинів 116 до виступу 115, розчіплюючи їх зі стінками 112a виїмки 112 для пружинної защіпки та, таким чином, вивільнюючи запірну планку 100 з опори 111. На практиці було виявлено, що винахід досягає поставленої мети та вирішує поставлені задачі шляхом створення запірної планки для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, яка потребує простішої та зручнішої механічної обробки опори у порівнянні з механічною обробкою, потрібною зараз для встановлення відомих запірних планок; запірна планка за цим винаходом завдяки фіксуванню всередині виїмки для пружинної защіпки за допомогою лапок, виконаних з можливістю висування, або за допомогою висувних клинів, може не мати фронтальної планки, і, таким чином, механічна обробка опори для виконання гнізда для фронтальної планки не потрібна, а потрібна лише механічна обробка для виконання виїмки для пружинної защіпки. Крім того, запірна планка за цим винаходом може бути легко встановлена на опорах відносно невеликої глибини, таких як рами засклених дверей або вікон з вузькими окантовками по периметру, оскільки фіксування запірної планки відбувається зсередини виїмки для пружинної защіпки, таким чином не вимагаючи застосування гвинтів, що проходять в опору. Запірна планка за цим винаходом також дозволяє приховання нарізних елементів, призначених для прикріплення її до опори, оскільки вона включає в себе накладки або такі елементи, які закривають гніздо для вставляння пружинної защіпки. Крім того, запірна планка за цим винаходом має просту конструкцію, є зручною у застосуванні, а також має низьку собівартість. Слід мати на увазі, що цей винахід може мати численні модифікації та вдосконалення, які не виходять за межі обсягу винаходу, визначеного формулою винаходу, яка додається; крім того, усі його елементи можуть бути замінені іншими технічно еквівалентними елементами. На практиці, застосовані матеріали (за умови їх відповідності конкретному призначенню), а також відповідні форми та розміри можуть бути будь-якими відповідно до поставлених вимог та сучасного стану розвитку галузі. Зміст патентних заявок Еталії ą PD2009A000258 та ą PD2009A000338, за якими ця заявка претендує на пріоритет, включений до цього опису шляхом посилання. Там, де технічні ознаки, вказані у формулі винаходу, позначені номерами позицій, ці номери позицій наведені виключно з метою поліпшення зрозумілості пунктів формули винаходу, тобто такі номери позицій не обмежують будь-яким чином тлумачення усіх елементів, позначених цими номерами позицій для прикладу. ФОРМУЛА ВИНАХОДУ 60 1. Запірна планка (10) для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, призначена для прикріплення до опори (11), яка утворена рамою або 5 UA 106768 C2 5 10 15 20 25 30 35 40 45 50 55 стулкою дверей чи вікна та яка має виїмку (12) для пружинної защіпки, призначену для вміщення пружинної защіпки і розташовану в положенні, яке займає пружинна защіпка, коли замок замкнений, причому згадана запірна планка має корпус (13), який утворює гніздо (14) для пружинної защіпки та який призначений для розміщення у згаданій виїмці (12) для пружинної защіпки, при цьому запірна планка включає в себе - щонайменше один виступ (15) для вставляння у згадану виїмку (12) для пружинної защіпки, який виступає зі згаданого корпусу (13), - засоби для фіксування згаданого виступу (15) у згаданій виїмці (12) для пружинної защіпки шляхом їх висування в напрямку, який є по суті перпендикулярним поздовжньому напрямку (В) згаданого виступу (15); яка відрізняється тим, що згадані засоби фіксування включають в себе - висувні лапки (16), які одночасно приєднані до виступу (15) та виконані з можливістю відсування від згаданого виступу (15) у напрямку (А) розкриття, який є по суті перпендикулярним поздовжньому напрямку (В) згаданого виступу (15), причому згаданий поздовжній напрямок (В) під час використання по суті збігається з поздовжнім напрямком (В) згаданої виїмки (12) для пружинної защіпки в згаданій рамі, - засоби (17) для відсування згаданих лапок (16) від згаданого виступу (15). 2. Запірна планка за п. 1, яка відрізняється тим, що згаданий корпус (13) має два уступи (18), які розташовані з протилежних боків згаданого гнізда (14) та у яких виконані нарізні отвори (19), причому згадані засоби (17) для відсування мають нарізні елементи (20), які призначені для загвинчування у згадані нарізні отвори (19) та мають кінцеву частину (21, 27, 29) для взаємодії зі згаданими лапками (16), й згадані лапки (16) можуть бути пружно відсунуті від згаданого виступу (15) та мають щонайменше одну частину (22) для взаємодії зі згаданою кінцевою частиною (21, 27, 29), розташовану поряд з однією із кінцевих частин згаданих нарізних отворів (19) та призначену для сприймання дії згаданої кінцевої частини (21, 27, 29) для відсування згаданих лапок (16) від згаданого виступу (15). 3. Запірна планка за п. 2, яка відрізняється тим, що згадана кінцева частина (21, 29) виконана клиноподібною для відсування згаданої лапки (16) від згаданого виступу (15) в результаті загвинчування згаданого нарізного елемента (20) у згаданий нарізний отвір (19) у заздалегідь визначеному напрямку (С) вставляння згаданого виступу (15) у згадану виїмку (12) для пружинної защіпки. 4. Запірна планка за п. 2, яка відрізняється тим, що згадана кінцева частина (27) виконана розширеною та призначена для відсування згаданої лапки (16) від згаданого виступу (15) в результаті вигвинчування згаданого нарізного елемента (20) зі згаданого нарізного отвору (19) у заздалегідь визначеному напрямку (D) видалення згаданого виступу (15) зі згаданої виїмки (12) для пружинної защіпки. 5. Запірна планка за п. 1, яка відрізняється тим, що вісь (Е) згаданих нарізних отворів (19) є по суті паралельною згаданому поздовжньому напрямку (В). 6. Запірна планка за п. 1, яка відрізняється тим, що вісь (Е) згаданих нарізних отворів (19) значною мірою нахилена відносно згаданого поздовжнього напрямку (В), й згадані нарізні отвори (19) повернені всередину згаданого гнізда (14). 7. Запірна планка за п. 5, яка відрізняється тим, що вісь (Е) кожного зі згаданих нарізних отворів (19) відхилена від згаданого поздовжнього напрямку (В) у заздалегідь визначеному напрямку (Е) вставляння згаданого виступу (15) у згадану виїмку (12) для пружинної защіпки. 8. Запірна планка за п. 2, яка відрізняється тим, що включає в себе накладки (23) для закривання згаданих нарізних отворів (19), які призначені для приховання цих отворів від погляду на поверхні (24) згаданого корпусу (13), яку не приховує опора (11) під час використання. 9. Запірна планка за п. 8, яка відрізняється тим, що згадані накладки (23) шарнірно прикріплені до згаданого корпусу (13) поблизу виходів згаданих нарізних отворів (19) на згаданій поверхні (24). 10. Запірна планка за п. 8, яка відрізняється тим, що згадані накладки (23) виготовлені з пластмаси та виконані як єдине ціле зі згаданим корпусом (13). 11. Запірна планка (100) для замків з пружинною защіпкою, в окремому випадку, з магнітною пружинною защіпкою, призначена для прикріплення до опори (111), яка утворена рамою або стулкою дверей чи вікна та яка має виїмку (112) для пружинної защіпки, призначену для вміщення пружинної защіпки і розташовану в положенні, яке займає пружинна защіпка, коли замок замкнений, причому згадана запірна планка має корпус (113), який утворює гніздо (114) для пружинної защіпки та який призначений для розміщення у згаданій виїмці (112) для пружинної защіпки, при цьому запірна планка включає в себе 6 UA 106768 C2 5 10 15 20 25 30 35 40 45 - щонайменше один виступ (115) для вставляння у згадану виїмку (112) для пружинної защіпки, який виступає зі згаданого корпусу (113), - засоби для фіксування згаданого виступу (115) у згаданій виїмці (112) для пружинної защіпки шляхом їх висування у напрямку, який є по суті перпендикулярним поздовжньому напрямку (Н) згаданого виступу (115); яка відрізняється тим, що згадані засоби фіксування включають в себе - щонайменше один висувний клин (116), який під час використання контактує з можливістю ковзного пересування із щонайменше однією відповідною скошеною напрямною (117), яка виконана на згаданому виступі (115) та визначає для згаданого щонайменше одного клина (116) напрямок (G) висування, який є по суті перпендикулярним поздовжньому напрямку (Н) згаданого виступу (115), причому згаданий поздовжній напрямок (Н) під час використання по суті збігається з поздовжнім напрямком (Н) згаданої виїмки (112) для пружинної защіпки у згаданій рамі, - засоби (118) для забезпечення ковзання згаданого щонайменше одного клина (116) по згаданій щонайменше одній скошеній напрямній (117) згаданого виступу (115). 12. Запірна планка за п. 11, яка відрізняється тим, що згаданий щонайменше один клин (116) складається з двох клинів (116), згадана щонайменше одна скошена напрямна (117) складається з двох скошених напрямних (117), виконаних нижче двох уступів (119) згаданого корпусу (113), які розташовані з протилежних боків відносно згаданого гнізда (114) та мають щілиноподібні отвори (120), які простягаються по суті у згаданому поздовжньому напрямку (Н), згадані ковзні засоби (118) включають в себе нарізні елементи (121), які призначені для вставляння через згадані щілиноподібні отвори (120), та які сполучаються з нарізними гніздами (122), виконаними у згаданих клинах (116), а згадані нарізні елементи (121) призначені для загвинчування з можливістю вигвинчування у згадані нарізні гнізда (122) так, щоб пересувати згадані клини (116) по згаданих скошених напрямних (117) у згаданому напрямку (G) відсування. 13. Запірна планка за п. 12, яка відрізняється тим, що згаданий щонайменше один клин (116) має по суті U-подібний поперечний переріз та має на першій поздовжній поверхні зубці (123), призначені для зчеплення з внутрішньою стінкою (112а) виїмки (112) для пружинної защіпки, а згадана друга поверхня нахилена відносно згаданої першої поверхні та контактує з можливістю ковзання з прорізами (125), дно яких нахилено відносно згаданого поздовжнього напрямку (Н) та утворює згадані скошені напрямні (117) на згаданому корпусі (113). 14. Запірна планка за п. 13, яка відрізняється тим, що згаданий клин (116) виготовлений з металу. 15. Запірна планка за п. 14, яка відрізняється тим, що згаданий щонайменше один клин (116) виготовлений з U-подібної зігнутої металевої пластини, а в його основі (116а) виконано одне зі згаданих нарізних гнізд (122). 16. Запірна планка за п. 12, яка відрізняється тим, що згадані нарізні елементи (121) включають в себе гвинти, а згадані щілиноподібні отвори (120) мають вхідні частини (120а), заглиблені в згаданий корпус (113) для розташування головок (121а) згаданих гвинтів, коли вони загвинчені в згадані клини (116). 17. Запірна планка за п. 16, яка відрізняється тим, що включає в себе накладки (126) для закривання згаданих щілиноподібних отворів (120), які призначені для приховання цих отворів від погляду на фронтальній поверхні (127) згаданого корпусу (113), яку не приховує опора (111). 18. Запірна планка за п. 17, яка відрізняється тим, що згадані накладки (126) шарнірно прикріплені до згаданого корпусу (113) поблизу вхідних частин (120а) згаданих щілиноподібних отворів (120). 19. Запірна планка за п. 17, яка відрізняється тим, що згадані накладки (126) виготовлені з пластмаси та виконані як єдине ціле зі згаданим корпусом (113). 7 UA 106768 C2 8 UA 106768 C2 9 UA 106768 C2 10 UA 106768 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
