Пружна планка подушки валка прокатного стана
Номер патенту: 42803
Опубліковано: 27.07.2009
Автори: Мазур Владлен Олегович, Артюх Геннадій Васильович, Артюх Віктор Геннадійович
Формула / Реферат
1. Пружна планка подушки валка прокатного стана, що містить отвори для кріплення до подушки, яка відрізняється тим, що вона виготовлена з низькомодульного матеріалу і з плоскою контактною поверхнею.
2. Пружна планка за п. 1, яка відрізняється тим, що вона виготовлена з поліаміду, поліпропілену, поліетилену або поліуретану.
Текст

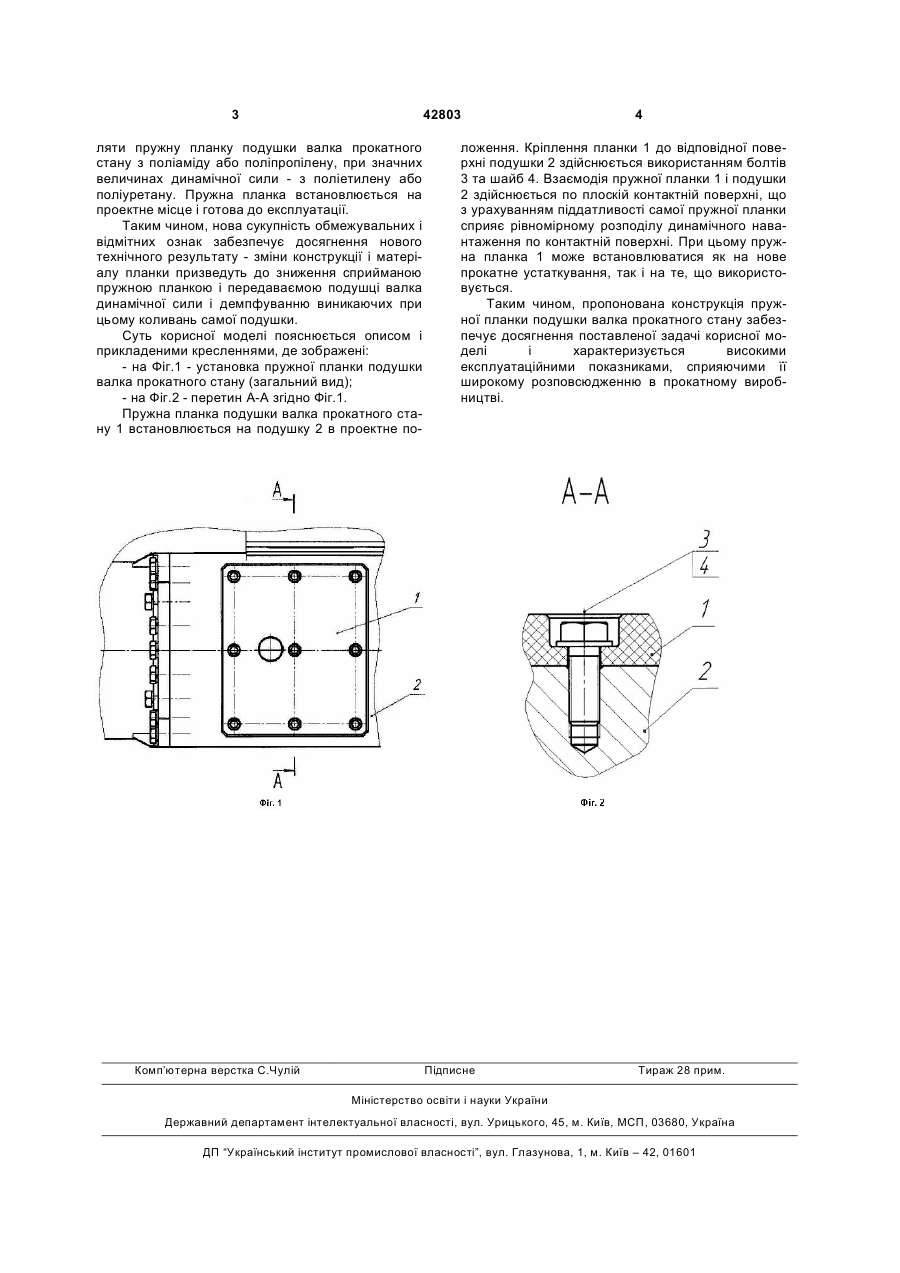

1. Пружна планка подушки валка прокатного стана, що містить отвори для кріплення до подушки, яка відрізняється тим, що вона виготовлена з низькомодульного матеріалу і з плоскою контактною поверхнею. 2. Пружна планка за п. 1, яка відрізняється тим, що вона виготовлена з поліаміду, поліпропілену, поліетилену або поліуретану. (19) (21) u200900195 (22) 12.01.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) АРТЮХ ВІКТОР ГЕННАДІЙОВИЧ, АРТЮХ ГЕННАДІЙ ВАСИЛЬОВИЧ, МАЗУР ВЛАДЛЕН ОЛЕГОВИЧ (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 42803 ляти пружну планку подушки валка прокатного стану з поліаміду або поліпропілену, при значних величинах динамічної сили - з поліетилену або поліуретану. Пружна планка встановлюється на проектне місце і готова до експлуатації. Таким чином, нова сукупність обмежувальних і відмітних ознак забезпечує досягнення нового технічного результату - зміни конструкції і матеріалу планки призведуть до зниження сприйманою пружною планкою і передаваємою подушці валка динамічної сили і демпфуванню виникаючих при цьому коливань самої подушки. Суть корисної моделі пояснюється описом і прикладеними кресленнями, де зображені: - на Фіг.1 - установка пружної планки подушки валка прокатного стану (загальний вид); - на Фіг.2 - перетин А-А згідно Фіг.1. Пружна планка подушки валка прокатного стану 1 встановлюється на подушку 2 в проектне по Комп’ютерна верстка C.Чулій 4 ложення. Кріплення планки 1 до відповідної поверхні подушки 2 здійснюється використанням болтів 3 та шайб 4. Взаємодія пружної планки 1 і подушки 2 здійснюється по плоскій контактній поверхні, що з урахуванням піддатливості самої пружної планки сприяє рівномірному розподілу динамічного навантаження по контактній поверхні. При цьому пружна планка 1 може встановлюватися як на нове прокатне устаткування, так і на те, що використовується. Таким чином, пропонована конструкція пружної планки подушки валка прокатного стану забезпечує досягнення поставленої задачі корисної моделі і характеризується високими експлуатаційними показниками, сприяючими її широкому розповсюдженню в прокатному виробництві. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
