Запірна арматура
Номер патенту: 21576
Опубліковано: 15.03.2007
Автори: Варакута Євген Олександрович, Чернецька Наталія Борисівна
Формула / Реферат
Запірна арматура, що містить корпус з ділянкою трубопроводу основного діаметра, жорстко скріпленого із сідлом, по якому ковзає шибер, установлений з можливістю поступального переміщення в радіальному напрямку, яка відрізняється тим, що ділянка трубопроводу основного діаметра оснащена жорстко закріпленим тангенціально орієнтованим патрубком меншого діаметра, вісь якого схрещується з віссю основної ділянки під кутом 90° і одним (вихідним) кінцем приєднана до отвору, виконаного в стінці трубопроводу основного діаметра на відстані до 0,5 діаметра від осі трубопроводу основного діаметра, а іншим (вхідним) - до отвору в основному трубопроводі, розташованому на відстані, не меншій трьох діаметрів основного трубопроводу вище по потоку.
Текст

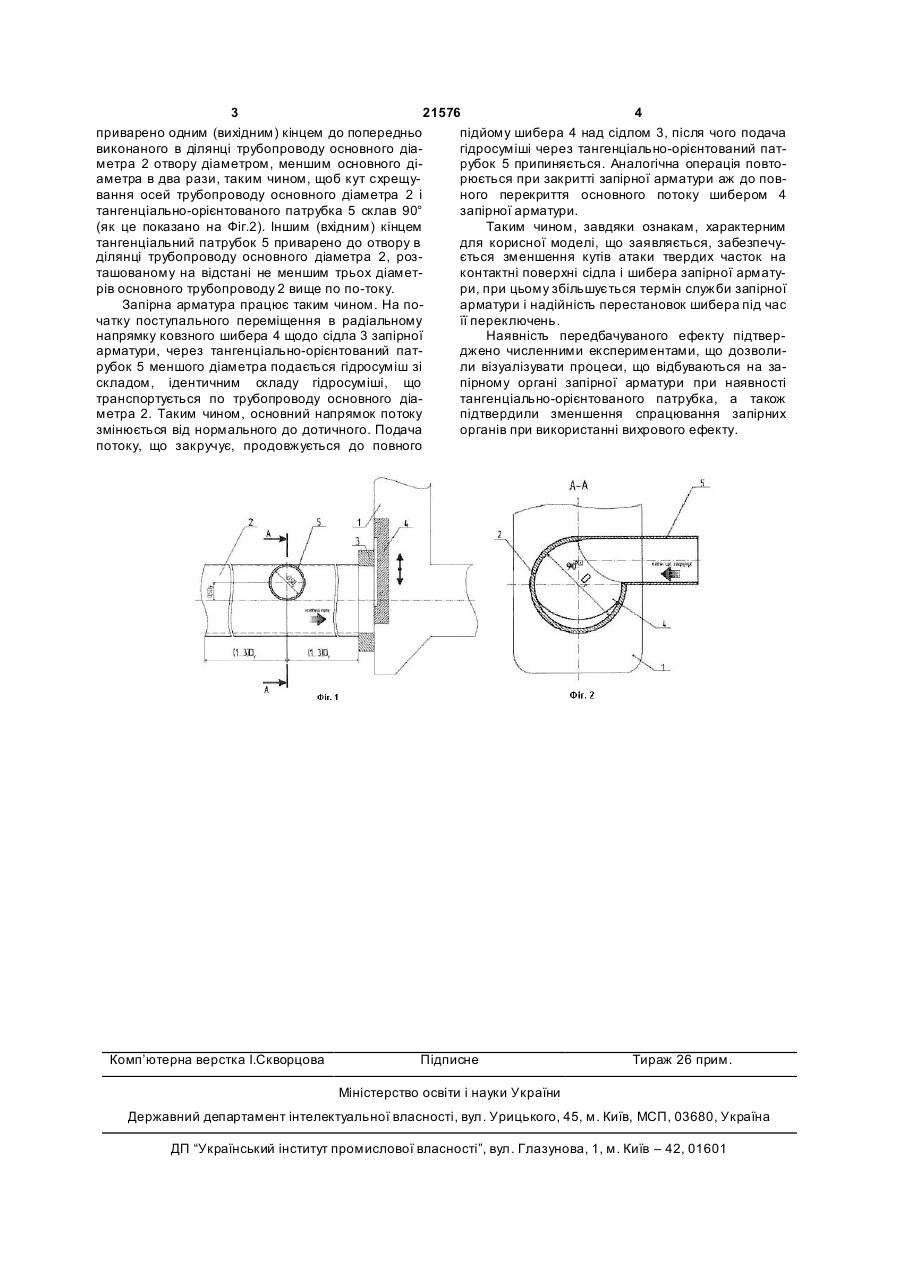

Запірна арматура, що містить корпус з ділянкою трубопроводу основного діаметра, жорстко скріпленого із сідлом, по якому ковзає шибер, установлений з можливістю поступального пере 3 21576 4 приварено одним (вихідним) кінцем до попередньо підйому шибера 4 над сідлом 3, після чого подача виконаного в ділянці трубопроводу основного діагідросуміші через тангенціально-орієнтований патметра 2 отвору діаметром, меншим основного дірубок 5 припиняється. Аналогічна операція повтоаметра в два рази, таким чином, щоб кут схрещурюється при закритті запірної арматури аж до поввання осей трубопроводу основного діаметра 2 і ного перекриття основного потоку шибером 4 тангенціально-орієнтованого патрубка 5 склав 90° запірної арматури. (як це показано на Фіг.2). Іншим (вхідним) кінцем Таким чином, завдяки ознакам, характерним тангенціальний патрубок 5 приварено до отвору в для корисної моделі, що заявляється, забезпечуділянці трубопроводу основного діаметра 2, розється зменшення кутів атаки твердих часток на ташованому на відстані не меншим трьох діаметконтактні поверхні сідла і шибера запірної арматурів основного трубопроводу 2 вище по по-току. ри, при цьому збільшується термін служби запірної Запірна арматура працює таким чином. На поарматури і надійність перестановок шибера під час чатку поступального переміщення в радіальному її переключень. напрямку ковзного шибера 4 щодо сідла 3 запірної Наявність передбачуваного ефекту підтверарматури, через тангенціально-орієнтований патджено численними експериментами, що дозволирубок 5 меншого діаметра подається гідросуміш зі ли візуалізувати процеси, що відбуваються на заскладом, ідентичним складу гідросуміші, що пірному органі запірної арматури при наявності транспортується по трубопроводу основного діатангенціально-орієнтованого патрубка, а також метра 2. Таким чином, основний напрямок потоку підтвердили зменшення спрацювання запірних змінюється від нормального до дотичного. Подача органів при використанні вихрового ефекту. потоку, що закручує, продовжується до повного Комп’ютерна верстка І.Скворцова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSection isolation valves
Автори англійськоюChernetska Natalia Borysivna, Varakuta Yevhen Oleksandrovych
Назва патенту російськоюЗапорная арматура
Автори російськоюЧернецкая Наталья Борисовна, Варакута Евгений Александрович
МПК / Мітки
МПК: F16L 21/08
Код посилання
