Модульна каркасна супраструктура для зубних імплантатів

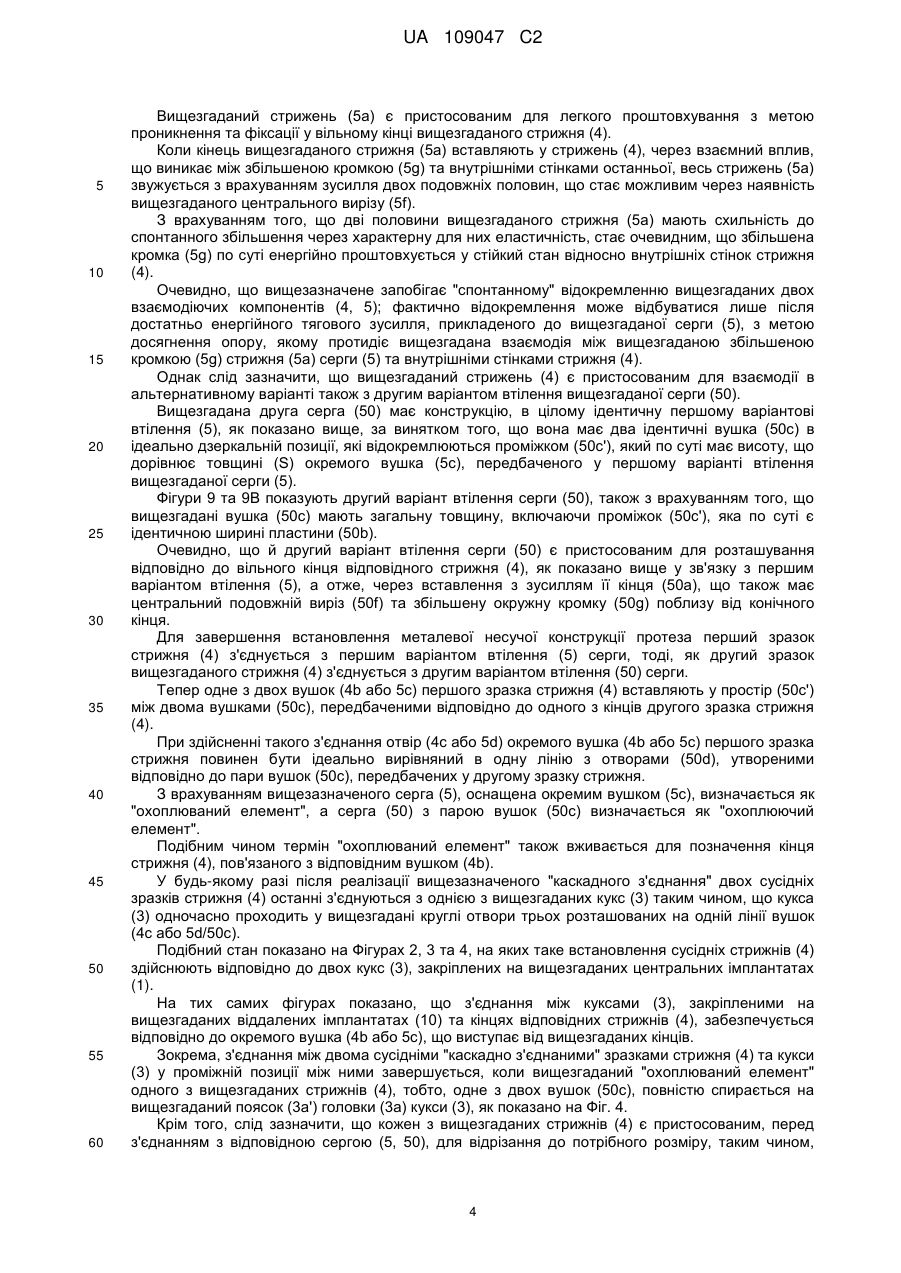

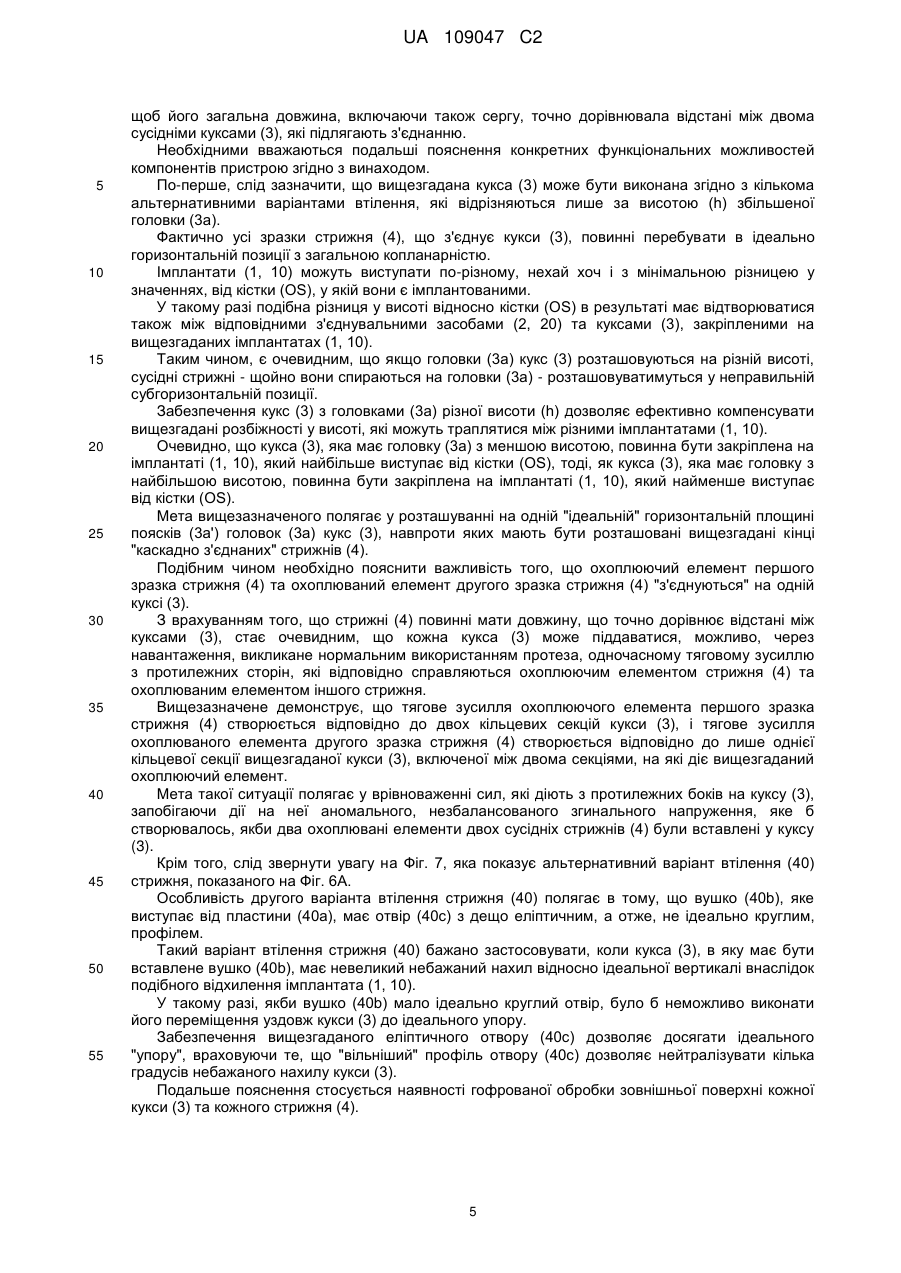

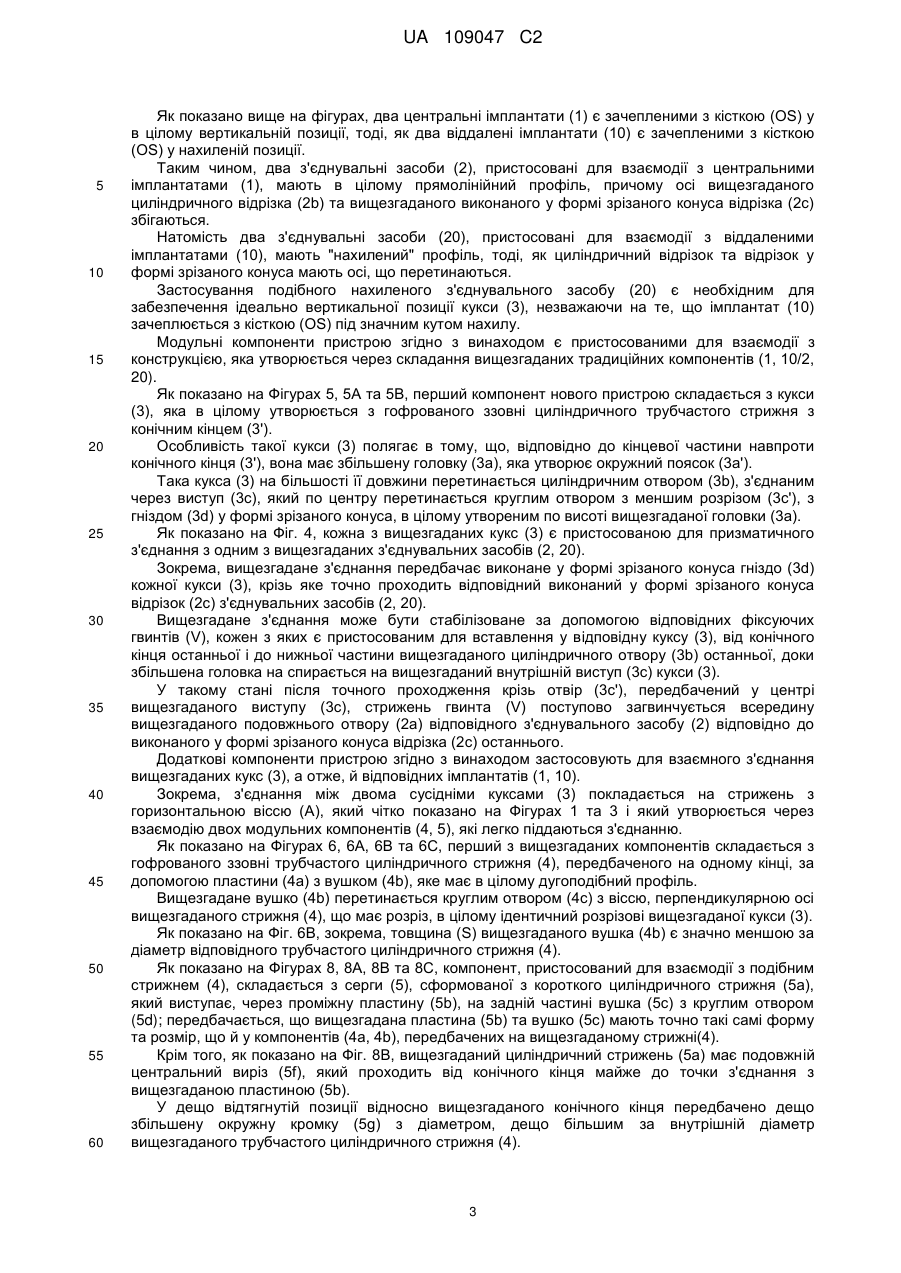

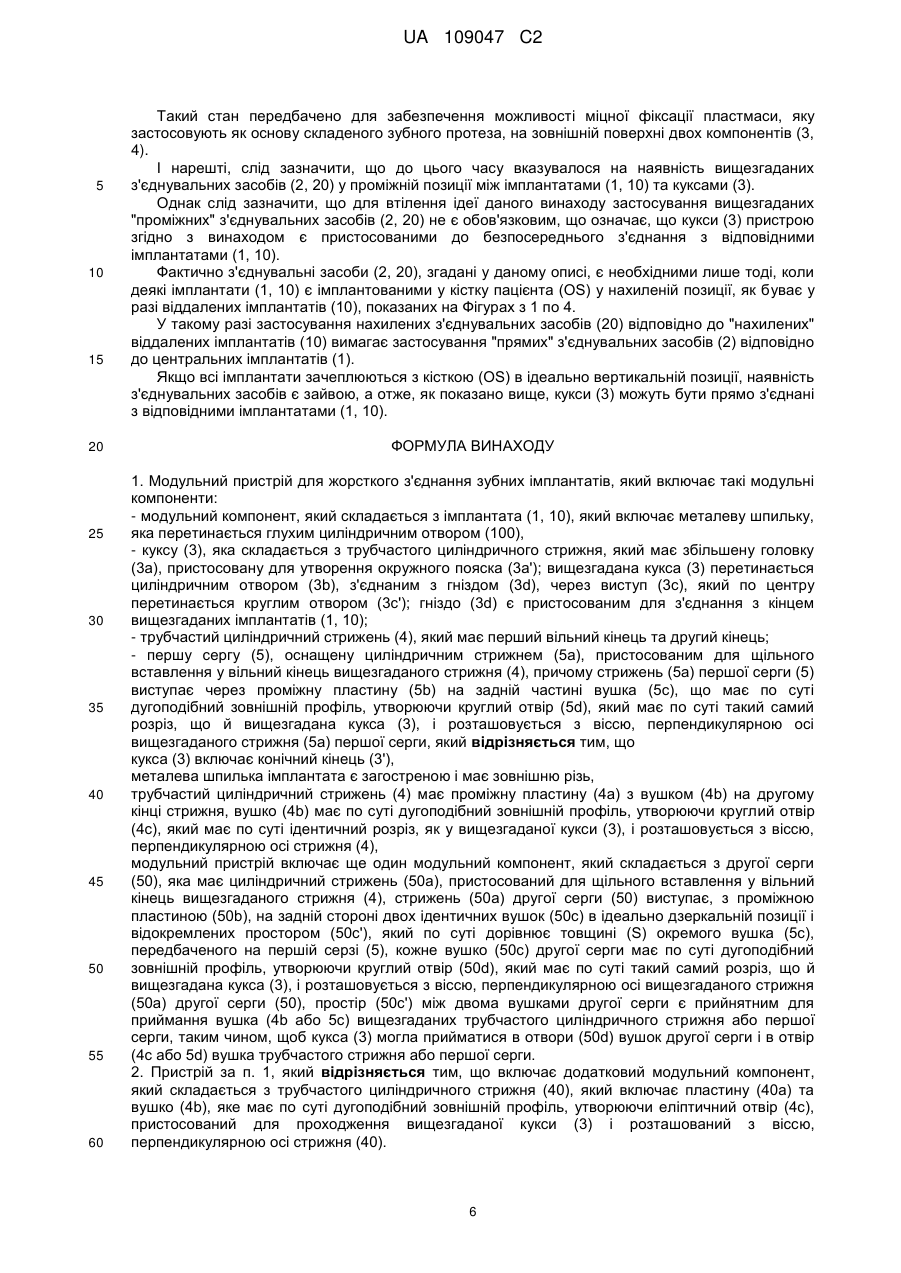

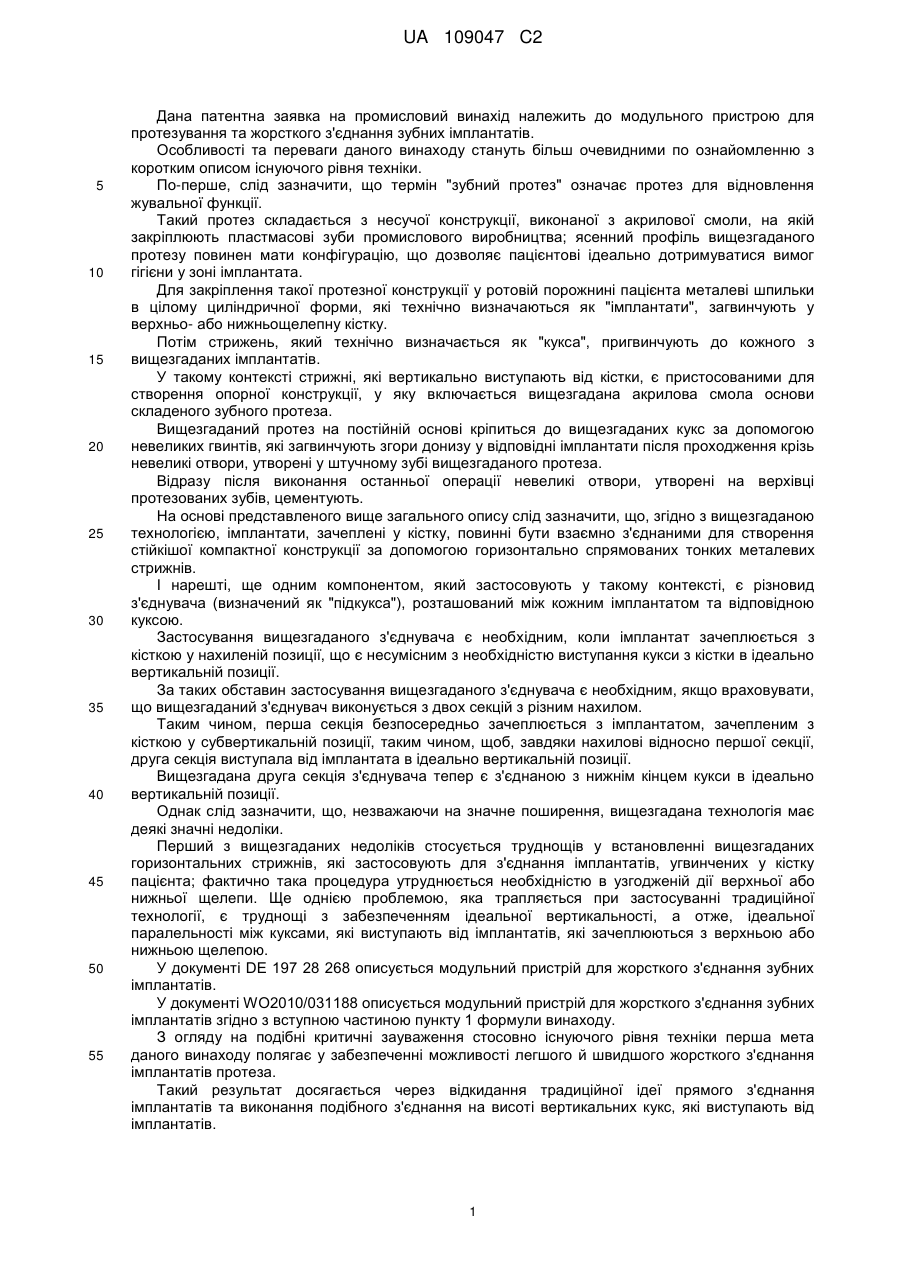

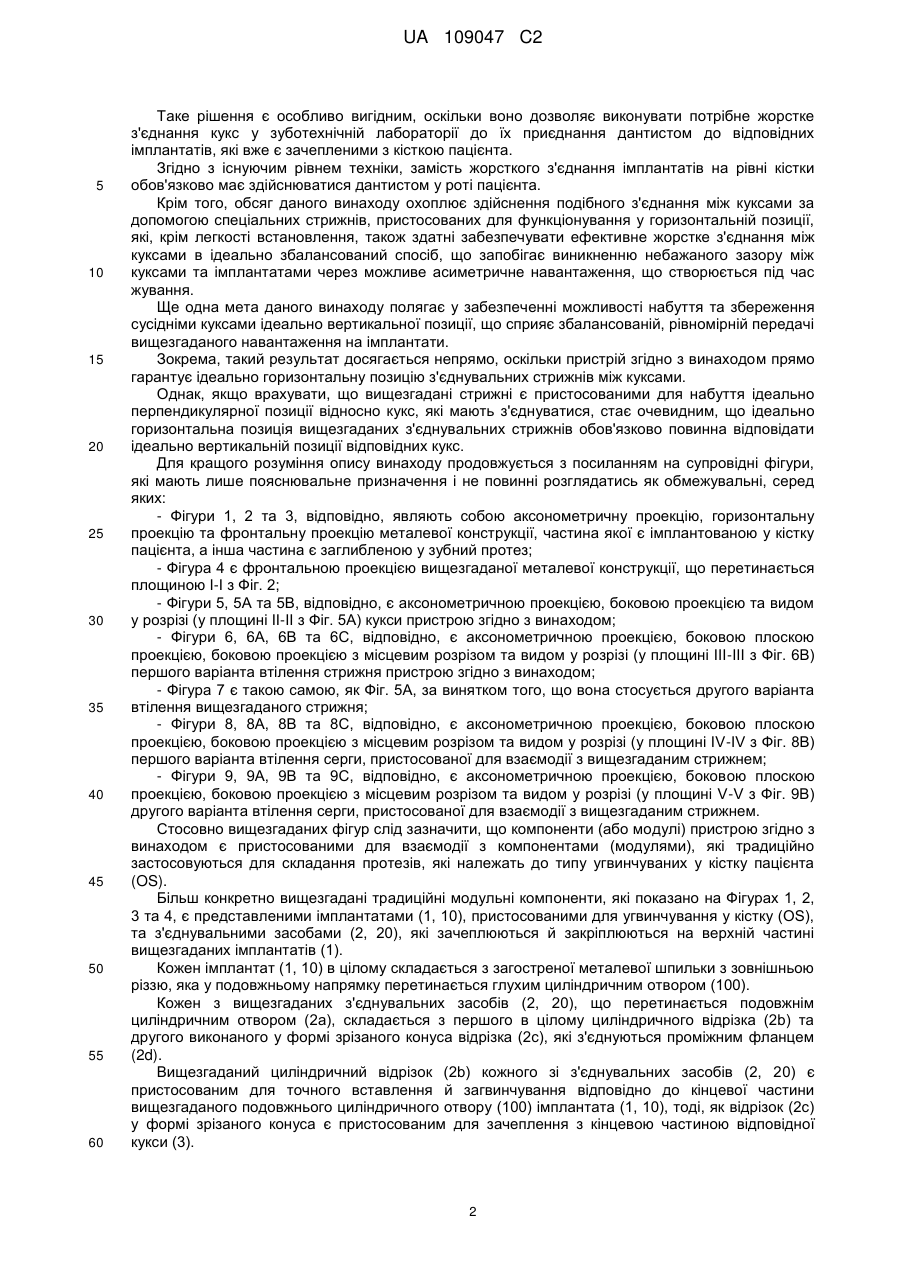

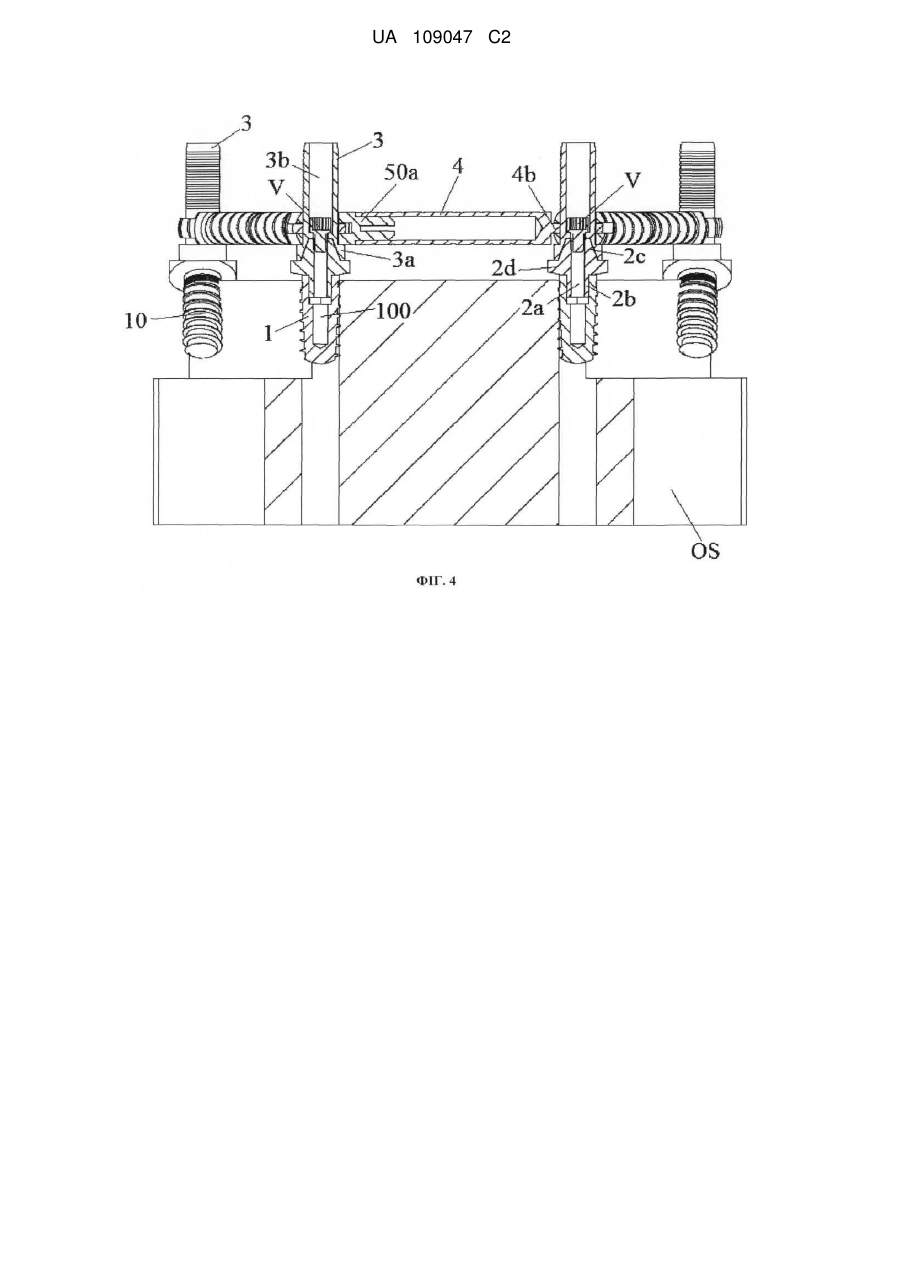

Реферат: Даний винахід стосується модульної каркасної супраструктури для зубних імплантатів. Вищезгаданий пристрій включає модульний комплект кукс (3) та стрижнів (А) з горизонтальною віссю, причому кожен з них складається з трубчастого стрижня (4), що має на одному кінці вушко (4b) з отвором (4с), тоді, як на іншому кінці вищезгаданого стрижня (4) передбачено сергу (5), яка має круглий отвір (5d), ідентичний вищезгаданому отворові (4с), який має прийнятні розміри для приймання однієї з вищезгаданих кукс (3). UA 109047 C2 (12) UA 109047 C2 UA 109047 C2 5 10 15 20 25 30 35 40 45 50 55 Дана патентна заявка на промисловий винахід належить до модульного пристрою для протезування та жорсткого з'єднання зубних імплантатів. Особливості та переваги даного винаходу стануть більш очевидними по ознайомленню з коротким описом існуючого рівня техніки. По-перше, слід зазначити, що термін "зубний протез" означає протез для відновлення жувальної функції. Такий протез складається з несучої конструкції, виконаної з акрилової смоли, на якій закріплюють пластмасові зуби промислового виробництва; ясенний профіль вищезгаданого протезу повинен мати конфігурацію, що дозволяє пацієнтові ідеально дотримуватися вимог гігієни у зоні імплантата. Для закріплення такої протезної конструкції у ротовій порожнині пацієнта металеві шпильки в цілому циліндричної форми, які технічно визначаються як "імплантати", загвинчують у верхньо- або нижньощелепну кістку. Потім стрижень, який технічно визначається як "кукса", пригвинчують до кожного з вищезгаданих імплантатів. У такому контексті стрижні, які вертикально виступають від кістки, є пристосованими для створення опорної конструкції, у яку включається вищезгадана акрилова смола основи складеного зубного протеза. Вищезгаданий протез на постійній основі кріпиться до вищезгаданих кукс за допомогою невеликих гвинтів, які загвинчують згори донизу у відповідні імплантати після проходження крізь невеликі отвори, утворені у штучному зубі вищезгаданого протеза. Відразу після виконання останньої операції невеликі отвори, утворені на верхівці протезованих зубів, цементують. На основі представленого вище загального опису слід зазначити, що, згідно з вищезгаданою технологією, імплантати, зачеплені у кістку, повинні бути взаємно з'єднаними для створення стійкішої компактної конструкції за допомогою горизонтально спрямованих тонких металевих стрижнів. І нарешті, ще одним компонентом, який застосовують у такому контексті, є різновид з'єднувача (визначений як "підкукса"), розташований між кожним імплантатом та відповідною куксою. Застосування вищезгаданого з'єднувача є необхідним, коли імплантат зачеплюється з кісткою у нахиленій позиції, що є несумісним з необхідністю виступання кукси з кістки в ідеально вертикальній позиції. За таких обставин застосування вищезгаданого з'єднувача є необхідним, якщо враховувати, що вищезгаданий з'єднувач виконується з двох секцій з різним нахилом. Таким чином, перша секція безпосередньо зачеплюється з імплантатом, зачепленим з кісткою у субвертикальній позиції, таким чином, щоб, завдяки нахилові відносно першої секції, друга секція виступала від імплантата в ідеально вертикальній позиції. Вищезгадана друга секція з'єднувача тепер є з'єднаною з нижнім кінцем кукси в ідеально вертикальній позиції. Однак слід зазначити, що, незважаючи на значне поширення, вищезгадана технологія має деякі значні недоліки. Перший з вищезгаданих недоліків стосується труднощів у встановленні вищезгаданих горизонтальних стрижнів, які застосовують для з'єднання імплантатів, угвинчених у кістку пацієнта; фактично така процедура утруднюється необхідністю в узгодженій дії верхньої або нижньої щелепи. Ще однією проблемою, яка трапляється при застосуванні традиційної технології, є труднощі з забезпеченням ідеальної вертикальності, а отже, ідеальної паралельності між куксами, які виступають від імплантатів, які зачеплюються з верхньою або нижньою щелепою. У документі DE 197 28 268 описується модульний пристрій для жорсткого з'єднання зубних імплантатів. У документі WO2010/031188 описується модульний пристрій для жорсткого з'єднання зубних імплантатів згідно з вступною частиною пункту 1 формули винаходу. З огляду на подібні критичні зауваження стосовно існуючого рівня техніки перша мета даного винаходу полягає у забезпеченні можливості легшого й швидшого жорсткого з'єднання імплантатів протеза. Такий результат досягається через відкидання традиційної ідеї прямого з'єднання імплантатів та виконання подібного з'єднання на висоті вертикальних кукс, які виступають від імплантатів. 1 UA 109047 C2 5 10 15 20 25 30 35 40 45 50 55 60 Таке рішення є особливо вигідним, оскільки воно дозволяє виконувати потрібне жорстке з'єднання кукс у зуботехнічній лабораторії до їх приєднання дантистом до відповідних імплантатів, які вже є зачепленими з кісткою пацієнта. Згідно з існуючим рівнем техніки, замість жорсткого з'єднання імплантатів на рівні кістки обов'язково має здійснюватися дантистом у роті пацієнта. Крім того, обсяг даного винаходу охоплює здійснення подібного з'єднання між куксами за допомогою спеціальних стрижнів, пристосованих для функціонування у горизонтальній позиції, які, крім легкості встановлення, також здатні забезпечувати ефективне жорстке з'єднання між куксами в ідеально збалансований спосіб, що запобігає виникненню небажаного зазору між куксами та імплантатами через можливе асиметричне навантаження, що створюється під час жування. Ще одна мета даного винаходу полягає у забезпеченні можливості набуття та збереження сусідніми куксами ідеально вертикальної позиції, що сприяє збалансованій, рівномірній передачі вищезгаданого навантаження на імплантати. Зокрема, такий результат досягається непрямо, оскільки пристрій згідно з винаходом прямо гарантує ідеально горизонтальну позицію з'єднувальних стрижнів між куксами. Однак, якщо врахувати, що вищезгадані стрижні є пристосованими для набуття ідеально перпендикулярної позиції відносно кукс, які мають з'єднуватися, стає очевидним, що ідеально горизонтальна позиція вищезгаданих з'єднувальних стрижнів обов'язково повинна відповідати ідеально вертикальній позиції відповідних кукс. Для кращого розуміння опису винаходу продовжується з посиланням на супровідні фігури, які мають лише пояснювальне призначення і не повинні розглядатись як обмежувальні, серед яких: - Фігури 1, 2 та 3, відповідно, являють собою аксонометричну проекцію, горизонтальну проекцію та фронтальну проекцію металевої конструкції, частина якої є імплантованою у кістку пацієнта, а інша частина є заглибленою у зубний протез; - Фігура 4 є фронтальною проекцією вищезгаданої металевої конструкції, що перетинається площиною І-І з Фіг. 2; - Фігури 5, 5А та 5В, відповідно, є аксонометричною проекцією, боковою проекцією та видом у розрізі (у площині ІІ-ІІ з Фіг. 5А) кукси пристрою згідно з винаходом; - Фігури 6, 6А, 6В та 6С, відповідно, є аксонометричною проекцією, боковою плоскою проекцією, боковою проекцією з місцевим розрізом та видом у розрізі (у площині ІІІ-ІІІ з Фіг. 6В) першого варіанта втілення стрижня пристрою згідно з винаходом; - Фігура 7 є такою самою, як Фіг. 5А, за винятком того, що вона стосується другого варіанта втілення вищезгаданого стрижня; - Фігури 8, 8А, 8В та 8С, відповідно, є аксонометричною проекцією, боковою плоскою проекцією, боковою проекцією з місцевим розрізом та видом у розрізі (у площині IV-IV з Фіг. 8В) першого варіанта втілення серги, пристосованої для взаємодії з вищезгаданим стрижнем; - Фігури 9, 9А, 9В та 9С, відповідно, є аксонометричною проекцією, боковою плоскою проекцією, боковою проекцією з місцевим розрізом та видом у розрізі (у площині V-V з Фіг. 9В) другого варіанта втілення серги, пристосованої для взаємодії з вищезгаданим стрижнем. Стосовно вищезгаданих фігур слід зазначити, що компоненти (або модулі) пристрою згідно з винаходом є пристосованими для взаємодії з компонентами (модулями), які традиційно застосовуються для складання протезів, які належать до типу угвинчуваних у кістку пацієнта (OS). Більш конкретно вищезгадані традиційні модульні компоненти, які показано на Фігурах 1, 2, 3 та 4, є представленими імплантатами (1, 10), пристосованими для угвинчування у кістку (OS), та з'єднувальними засобами (2, 20), які зачеплюються й закріплюються на верхній частині вищезгаданих імплантатів (1). Кожен імплантат (1, 10) в цілому складається з загостреної металевої шпильки з зовнішньою різзю, яка у подовжньому напрямку перетинається глухим циліндричним отвором (100). Кожен з вищезгаданих з'єднувальних засобів (2, 20), що перетинається подовжнім циліндричним отвором (2а), складається з першого в цілому циліндричного відрізка (2b) та другого виконаного у формі зрізаного конуса відрізка (2с), які з'єднуються проміжним фланцем (2d). Вищезгаданий циліндричний відрізок (2b) кожного зі з'єднувальних засобів (2, 20) є пристосованим для точного вставлення й загвинчування відповідно до кінцевої частини вищезгаданого подовжнього циліндричного отвору (100) імплантата (1, 10), тоді, як відрізок (2с) у формі зрізаного конуса є пристосованим для зачеплення з кінцевою частиною відповідної кукси (3). 2 UA 109047 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано вище на фігурах, два центральні імплантати (1) є зачепленими з кісткою (OS) у в цілому вертикальній позиції, тоді, як два віддалені імплантати (10) є зачепленими з кісткою (OS) у нахиленій позиції. Таким чином, два з'єднувальні засоби (2), пристосовані для взаємодії з центральними імплантатами (1), мають в цілому прямолінійний профіль, причому осі вищезгаданого циліндричного відрізка (2b) та вищезгаданого виконаного у формі зрізаного конуса відрізка (2с) збігаються. Натомість два з'єднувальні засоби (20), пристосовані для взаємодії з віддаленими імплантатами (10), мають "нахилений" профіль, тоді, як циліндричний відрізок та відрізок у формі зрізаного конуса мають осі, що перетинаються. Застосування подібного нахиленого з'єднувального засобу (20) є необхідним для забезпечення ідеально вертикальної позиції кукси (3), незважаючи на те, що імплантат (10) зачеплюється з кісткою (OS) під значним кутом нахилу. Модульні компоненти пристрою згідно з винаходом є пристосованими для взаємодії з конструкцією, яка утворюється через складання вищезгаданих традиційних компонентів (1, 10/2, 20). Як показано на Фігурах 5, 5А та 5В, перший компонент нового пристрою складається з кукси (3), яка в цілому утворюється з гофрованого ззовні циліндричного трубчастого стрижня з конічним кінцем (3'). Особливість такої кукси (3) полягає в тому, що, відповідно до кінцевої частини навпроти конічного кінця (3'), вона має збільшену головку (3а), яка утворює окружний поясок (3а'). Така кукса (3) на більшості її довжини перетинається циліндричним отвором (3b), з'єднаним через виступ (3с), який по центру перетинається круглим отвором з меншим розрізом (3с'), з гніздом (3d) у формі зрізаного конуса, в цілому утвореним по висоті вищезгаданої головки (3а). Як показано на Фіг. 4, кожна з вищезгаданих кукс (3) є пристосованою для призматичного з'єднання з одним з вищезгаданих з'єднувальних засобів (2, 20). Зокрема, вищезгадане з'єднання передбачає виконане у формі зрізаного конуса гніздо (3d) кожної кукси (3), крізь яке точно проходить відповідний виконаний у формі зрізаного конуса відрізок (2с) з'єднувальних засобів (2, 20). Вищезгадане з'єднання може бути стабілізоване за допомогою відповідних фіксуючих гвинтів (V), кожен з яких є пристосованим для вставлення у відповідну куксу (3), від конічного кінця останньої і до нижньої частини вищезгаданого циліндричного отвору (3b) останньої, доки збільшена головка на спирається на вищезгаданий внутрішній виступ (3с) кукси (3). У такому стані після точного проходження крізь отвір (3с'), передбачений у центрі вищезгаданого виступу (3с), стрижень гвинта (V) поступово загвинчується всередину вищезгаданого подовжнього отвору (2а) відповідного з'єднувального засобу (2) відповідно до виконаного у формі зрізаного конуса відрізка (2с) останнього. Додаткові компоненти пристрою згідно з винаходом застосовують для взаємного з'єднання вищезгаданих кукс (3), а отже, й відповідних імплантатів (1, 10). Зокрема, з'єднання між двома сусідніми куксами (3) покладається на стрижень з горизонтальною віссю (А), який чітко показано на Фігурах 1 та 3 і який утворюється через взаємодію двох модульних компонентів (4, 5), які легко піддаються з'єднанню. Як показано на Фігурах 6, 6А, 6В та 6С, перший з вищезгаданих компонентів складається з гофрованого ззовні трубчастого циліндричного стрижня (4), передбаченого на одному кінці, за допомогою пластини (4а) з вушком (4b), яке має в цілому дугоподібний профіль. Вищезгадане вушко (4b) перетинається круглим отвором (4с) з віссю, перпендикулярною осі вищезгаданого стрижня (4), що має розріз, в цілому ідентичний розрізові вищезгаданої кукси (3). Як показано на Фіг. 6В, зокрема, товщина (S) вищезгаданого вушка (4b) є значно меншою за діаметр відповідного трубчастого циліндричного стрижня (4). Як показано на Фігурах 8, 8А, 8В та 8С, компонент, пристосований для взаємодії з подібним стрижнем (4), складається з серги (5), сформованої з короткого циліндричного стрижня (5а), який виступає, через проміжну пластину (5b), на задній частині вушка (5с) з круглим отвором (5d); передбачається, що вищезгадана пластина (5b) та вушко (5с) мають точно такі самі форму та розмір, що й у компонентів (4а, 4b), передбачених на вищезгаданому стрижні(4). Крім того, як показано на Фіг. 8В, вищезгаданий циліндричний стрижень (5а) має подовжній центральний виріз (5f), який проходить від конічного кінця майже до точки з'єднання з вищезгаданою пластиною (5b). У дещо відтягнутій позиції відносно вищезгаданого конічного кінця передбачено дещо збільшену окружну кромку (5g) з діаметром, дещо більшим за внутрішній діаметр вищезгаданого трубчастого циліндричного стрижня (4). 3 UA 109047 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вищезгаданий стрижень (5а) є пристосованим для легкого проштовхування з метою проникнення та фіксації у вільному кінці вищезгаданого стрижня (4). Коли кінець вищезгаданого стрижня (5а) вставляють у стрижень (4), через взаємний вплив, що виникає між збільшеною кромкою (5g) та внутрішніми стінками останньої, весь стрижень (5а) звужується з врахуванням зусилля двох подовжніх половин, що стає можливим через наявність вищезгаданого центрального вирізу (5f). З врахуванням того, що дві половини вищезгаданого стрижня (5а) мають схильність до спонтанного збільшення через характерну для них еластичність, стає очевидним, що збільшена кромка (5g) по суті енергійно проштовхується у стійкий стан відносно внутрішніх стінок стрижня (4). Очевидно, що вищезазначене запобігає "спонтанному" відокремленню вищезгаданих двох взаємодіючих компонентів (4, 5); фактично відокремлення може відбуватися лише після достатньо енергійного тягового зусилля, прикладеного до вищезгаданої серги (5), з метою досягнення опору, якому протидіє вищезгадана взаємодія між вищезгаданою збільшеною кромкою (5g) стрижня (5а) серги (5) та внутрішніми стінками стрижня (4). Однак слід зазначити, що вищезгаданий стрижень (4) є пристосованим для взаємодії в альтернативному варіанті також з другим варіантом втілення вищезгаданої серги (50). Вищезгадана друга серга (50) має конструкцію, в цілому ідентичну першому варіантові втілення (5), як показано вище, за винятком того, що вона має два ідентичні вушка (50с) в ідеально дзеркальній позиції, які відокремлюються проміжком (50с'), який по суті має висоту, що дорівнює товщині (S) окремого вушка (5с), передбаченого у першому варіанті втілення вищезгаданої серги (5). Фігури 9 та 9В показують другий варіант втілення серги (50), також з врахуванням того, що вищезгадані вушка (50с) мають загальну товщину, включаючи проміжок (50с'), яка по суті є ідентичною ширині пластини (50b). Очевидно, що й другий варіант втілення серги (50) є пристосованим для розташування відповідно до вільного кінця відповідного стрижня (4), як показано вище у зв'язку з першим варіантом втілення (5), а отже, через вставлення з зусиллям її кінця (50а), що також має центральний подовжній виріз (50f) та збільшену окружну кромку (50g) поблизу від конічного кінця. Для завершення встановлення металевої несучої конструкції протеза перший зразок стрижня (4) з'єднується з першим варіантом втілення (5) серги, тоді, як другий зразок вищезгаданого стрижня (4) з'єднується з другим варіантом втілення (50) серги. Тепер одне з двох вушок (4b або 5с) першого зразка стрижня (4) вставляють у простір (50с') між двома вушками (50с), передбаченими відповідно до одного з кінців другого зразка стрижня (4). При здійсненні такого з'єднання отвір (4с або 5d) окремого вушка (4b або 5с) першого зразка стрижня повинен бути ідеально вирівняний в одну лінію з отворами (50d), утвореними відповідно до пари вушок (50с), передбачених у другому зразку стрижня. З врахуванням вищезазначеного серга (5), оснащена окремим вушком (5с), визначається як "охоплюваний елемент", а серга (50) з парою вушок (50с) визначається як "охоплюючий елемент". Подібним чином термін "охоплюваний елемент" також вживається для позначення кінця стрижня (4), пов'язаного з відповідним вушком (4b). У будь-якому разі після реалізації вищезазначеного "каскадного з'єднання" двох сусідніх зразків стрижня (4) останні з'єднуються з однією з вищезгаданих кукс (3) таким чином, що кукса (3) одночасно проходить у вищезгадані круглі отвори трьох розташованих на одній лінії вушок (4с або 5d/50с). Подібний стан показано на Фігурах 2, 3 та 4, на яких таке встановлення сусідніх стрижнів (4) здійснюють відповідно до двох кукс (3), закріплених на вищезгаданих центральних імплантатах (1). На тих самих фігурах показано, що з'єднання між куксами (3), закріпленими на вищезгаданих віддалених імплантатах (10) та кінцях відповідних стрижнів (4), забезпечується відповідно до окремого вушка (4b або 5с), що виступає від вищезгаданих кінців. Зокрема, з'єднання між двома сусідніми "каскадно з'єднаними" зразками стрижня (4) та кукси (3) у проміжній позиції між ними завершується, коли вищезгаданий "охоплюваний елемент" одного з вищезгаданих стрижнів (4), тобто, одне з двох вушок (50с), повністю спирається на вищезгаданий поясок (3а') головки (3а) кукси (3), як показано на Фіг. 4. Крім того, слід зазначити, що кожен з вищезгаданих стрижнів (4) є пристосованим, перед з'єднанням з відповідною сергою (5, 50), для відрізання до потрібного розміру, таким чином, 4 UA 109047 C2 5 10 15 20 25 30 35 40 45 50 55 щоб його загальна довжина, включаючи також сергу, точно дорівнювала відстані між двома сусідніми куксами (3), які підлягають з'єднанню. Необхідними вважаються подальші пояснення конкретних функціональних можливостей компонентів пристрою згідно з винаходом. По-перше, слід зазначити, що вищезгадана кукса (3) може бути виконана згідно з кількома альтернативними варіантами втілення, які відрізняються лише за висотою (h) збільшеної головки (3а). Фактично усі зразки стрижня (4), що з'єднує кукси (3), повинні перебувати в ідеально горизонтальній позиції з загальною копланарністю. Імплантати (1, 10) можуть виступати по-різному, нехай хоч і з мінімальною різницею у значеннях, від кістки (OS), у якій вони є імплантованими. У такому разі подібна різниця у висоті відносно кістки (OS) в результаті має відтворюватися також між відповідними з'єднувальними засобами (2, 20) та куксами (3), закріпленими на вищезгаданих імплантатах (1, 10). Таким чином, є очевидним, що якщо головки (3а) кукс (3) розташовуються на різній висоті, сусідні стрижні - щойно вони спираються на головки (3а) - розташовуватимуться у неправильній субгоризонтальній позиції. Забезпечення кукс (3) з головками (3а) різної висоти (h) дозволяє ефективно компенсувати вищезгадані розбіжності у висоті, які можуть траплятися між різними імплантатами (1, 10). Очевидно, що кукса (3), яка має головку (3а) з меншою висотою, повинна бути закріплена на імплантаті (1, 10), який найбільше виступає від кістки (OS), тоді, як кукса (3), яка має головку з найбільшою висотою, повинна бути закріплена на імплантаті (1, 10), який найменше виступає від кістки (OS). Мета вищезазначеного полягає у розташуванні на одній "ідеальній" горизонтальній площині поясків (3а') головок (3а) кукс (3), навпроти яких мають бути розташовані вищезгадані кінці "каскадно з'єднаних" стрижнів (4). Подібним чином необхідно пояснити важливість того, що охоплюючий елемент першого зразка стрижня (4) та охоплюваний елемент другого зразка стрижня (4) "з'єднуються" на одній куксі (3). З врахуванням того, що стрижні (4) повинні мати довжину, що точно дорівнює відстані між куксами (3), стає очевидним, що кожна кукса (3) може піддаватися, можливо, через навантаження, викликане нормальним використанням протеза, одночасному тяговому зусиллю з протилежних сторін, які відповідно справляються охоплюючим елементом стрижня (4) та охоплюваним елементом іншого стрижня. Вищезазначене демонструє, що тягове зусилля охоплюючого елемента першого зразка стрижня (4) створюється відповідно до двох кільцевих секцій кукси (3), і тягове зусилля охоплюваного елемента другого зразка стрижня (4) створюється відповідно до лише однієї кільцевої секції вищезгаданої кукси (3), включеної між двома секціями, на які діє вищезгаданий охоплюючий елемент. Мета такої ситуації полягає у врівноваженні сил, які діють з протилежних боків на куксу (3), запобігаючи дії на неї аномального, незбалансованого згинального напруження, яке б створювалось, якби два охоплювані елементи двох сусідніх стрижнів (4) були вставлені у куксу (3). Крім того, слід звернути увагу на Фіг. 7, яка показує альтернативний варіант втілення (40) стрижня, показаного на Фіг. 6А. Особливість другого варіанта втілення стрижня (40) полягає в тому, що вушко (40b), яке виступає від пластини (40а), має отвір (40с) з дещо еліптичним, а отже, не ідеально круглим, профілем. Такий варіант втілення стрижня (40) бажано застосовувати, коли кукса (3), в яку має бути вставлене вушко (40b), має невеликий небажаний нахил відносно ідеальної вертикалі внаслідок подібного відхилення імплантата (1, 10). У такому разі, якби вушко (40b) мало ідеально круглий отвір, було б неможливо виконати його переміщення уздовж кукси (3) до ідеального упору. Забезпечення вищезгаданого еліптичного отвору (40с) дозволяє досягати ідеального "упору", враховуючи те, що "вільніший" профіль отвору (40с) дозволяє нейтралізувати кілька градусів небажаного нахилу кукси (3). Подальше пояснення стосується наявності гофрованої обробки зовнішньої поверхні кожної кукси (3) та кожного стрижня (4). 5 UA 109047 C2 5 10 15 20 25 30 35 40 45 50 55 60 Такий стан передбачено для забезпечення можливості міцної фіксації пластмаси, яку застосовують як основу складеного зубного протеза, на зовнішній поверхні двох компонентів (3, 4). І нарешті, слід зазначити, що до цього часу вказувалося на наявність вищезгаданих з'єднувальних засобів (2, 20) у проміжній позиції між імплантатами (1, 10) та куксами (3). Однак слід зазначити, що для втілення ідеї даного винаходу застосування вищезгаданих "проміжних" з'єднувальних засобів (2, 20) не є обов'язковим, що означає, що кукси (3) пристрою згідно з винаходом є пристосованими до безпосереднього з'єднання з відповідними імплантатами (1, 10). Фактично з'єднувальні засоби (2, 20), згадані у даному описі, є необхідними лише тоді, коли деякі імплантати (1, 10) є імплантованими у кістку пацієнта (OS) у нахиленій позиції, як буває у разі віддалених імплантатів (10), показаних на Фігурах з 1 по 4. У такому разі застосування нахилених з'єднувальних засобів (20) відповідно до "нахилених" віддалених імплантатів (10) вимагає застосування "прямих" з'єднувальних засобів (2) відповідно до центральних імплантатів (1). Якщо всі імплантати зачеплюються з кісткою (OS) в ідеально вертикальній позиції, наявність з'єднувальних засобів є зайвою, а отже, як показано вище, кукси (3) можуть бути прямо з'єднані з відповідними імплантатами (1, 10). ФОРМУЛА ВИНАХОДУ 1. Модульний пристрій для жорсткого з'єднання зубних імплантатів, який включає такі модульні компоненти: - модульний компонент, який складається з імплантата (1, 10), який включає металеву шпильку, яка перетинається глухим циліндричним отвором (100), - куксу (3), яка складається з трубчастого циліндричного стрижня, який має збільшену головку (3а), пристосовану для утворення окружного пояска (3а'); вищезгадана кукса (3) перетинається циліндричним отвором (3b), з'єднаним з гніздом (3d), через виступ (3с), який по центру перетинається круглим отвором (3с'); гніздо (3d) є пристосованим для з'єднання з кінцем вищезгаданих імплантатів (1, 10); - трубчастий циліндричний стрижень (4), який має перший вільний кінець та другий кінець; - першу сергу (5), оснащену циліндричним стрижнем (5а), пристосованим для щільного вставлення у вільний кінець вищезгаданого стрижня (4), причому стрижень (5а) першої серги (5) виступає через проміжну пластину (5b) на задній частині вушка (5с), що має по суті дугоподібний зовнішній профіль, утворюючи круглий отвір (5d), який має по суті такий самий розріз, що й вищезгадана кукса (3), і розташовується з віссю, перпендикулярною осі вищезгаданого стрижня (5а) першої серги, який відрізняється тим, що кукса (3) включає конічний кінець (3'), металева шпилька імплантата є загостреною і має зовнішню різь, трубчастий циліндричний стрижень (4) має проміжну пластину (4а) з вушком (4b) на другому кінці стрижня, вушко (4b) має по суті дугоподібний зовнішній профіль, утворюючи круглий отвір (4с), який має по суті ідентичний розріз, як у вищезгаданої кукси (3), і розташовується з віссю, перпендикулярною осі стрижня (4), модульний пристрій включає ще один модульний компонент, який складається з другої серги (50), яка має циліндричний стрижень (50а), пристосований для щільного вставлення у вільний кінець вищезгаданого стрижня (4), стрижень (50а) другої серги (50) виступає, з проміжною пластиною (50b), на задній стороні двох ідентичних вушок (50с) в ідеально дзеркальній позиції і відокремлених простором (50с'), який по суті дорівнює товщині (S) окремого вушка (5с), передбаченого на першій серзі (5), кожне вушко (50с) другої серги має по суті дугоподібний зовнішній профіль, утворюючи круглий отвір (50d), який має по суті такий самий розріз, що й вищезгадана кукса (3), і розташовується з віссю, перпендикулярною осі вищезгаданого стрижня (50а) другої серги (50), простір (50с') між двома вушками другої серги є прийнятним для приймання вушка (4b або 5с) вищезгаданих трубчастого циліндричного стрижня або першої серги, таким чином, щоб кукса (3) могла прийматися в отвори (50d) вушок другої серги і в отвір (4с або 5d) вушка трубчастого стрижня або першої серги. 2. Пристрій за п. 1, який відрізняється тим, що включає додатковий модульний компонент, який складається з трубчастого циліндричного стрижня (40), який включає пластину (40а) та вушко (4b), яке має по суті дугоподібний зовнішній профіль, утворюючи еліптичний отвір (4с), пристосований для проходження вищезгаданої кукси (3) і розташований з віссю, перпендикулярною осі стрижня (40). 6 UA 109047 C2 5 10 15 3. Пристрій за п. 1, який відрізняється тим, що вищезгадане вушко (4b) вищезгаданого стрижня (4) має товщину (S), значно меншу за діаметр стрижня (4). 4. Пристрій за п. 1, який відрізняється тим, що стрижень (5а, 50а) вищезгаданих першої та другої серг (5, 50) має центральний подовжній виріз (5f, 50f), a також має збільшену окружну кромку (5g, 50g) з діаметром, дещо більшим за внутрішній діаметр вищезгаданого трубчастого циліндричного стрижня (4, 40). 5. Пристрій за п. 1, який відрізняється тим, що також включає з'єднувальні засоби, розташовані між куксою (3) та імплантатом (1, 10), які складаються зі з'єднувального засобу (2, 20), що складається з першого в цілому циліндричного відрізка (2b), пристосованого для вставлення всередину вищезгаданого циліндричного отвору (100) відповідного імплантата (1, 10), та другого відрізка (2с), пристосованого для точного вставлення у вищезгадане гніздо (3d) кукси (3); вищезгадані два відрізки (2b, 2с) з'єднуються проміжним фланцем (2d). 6. Пристрій за п. 1, який відрізняється тим, що вищезгаданий трубчастий циліндричний стрижень (4, 40) має зовнішню гофровану поверхню. 7. Пристрій за п. 1, який відрізняється тим, що вищезгадана кукса (3) має зовнішню гофровану поверхню. 7 UA 109047 C2 8 UA 109047 C2 9 UA 109047 C2 10 UA 109047 C2 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
