Пристрій для локального підсвічування великих і малих архітектурних форм

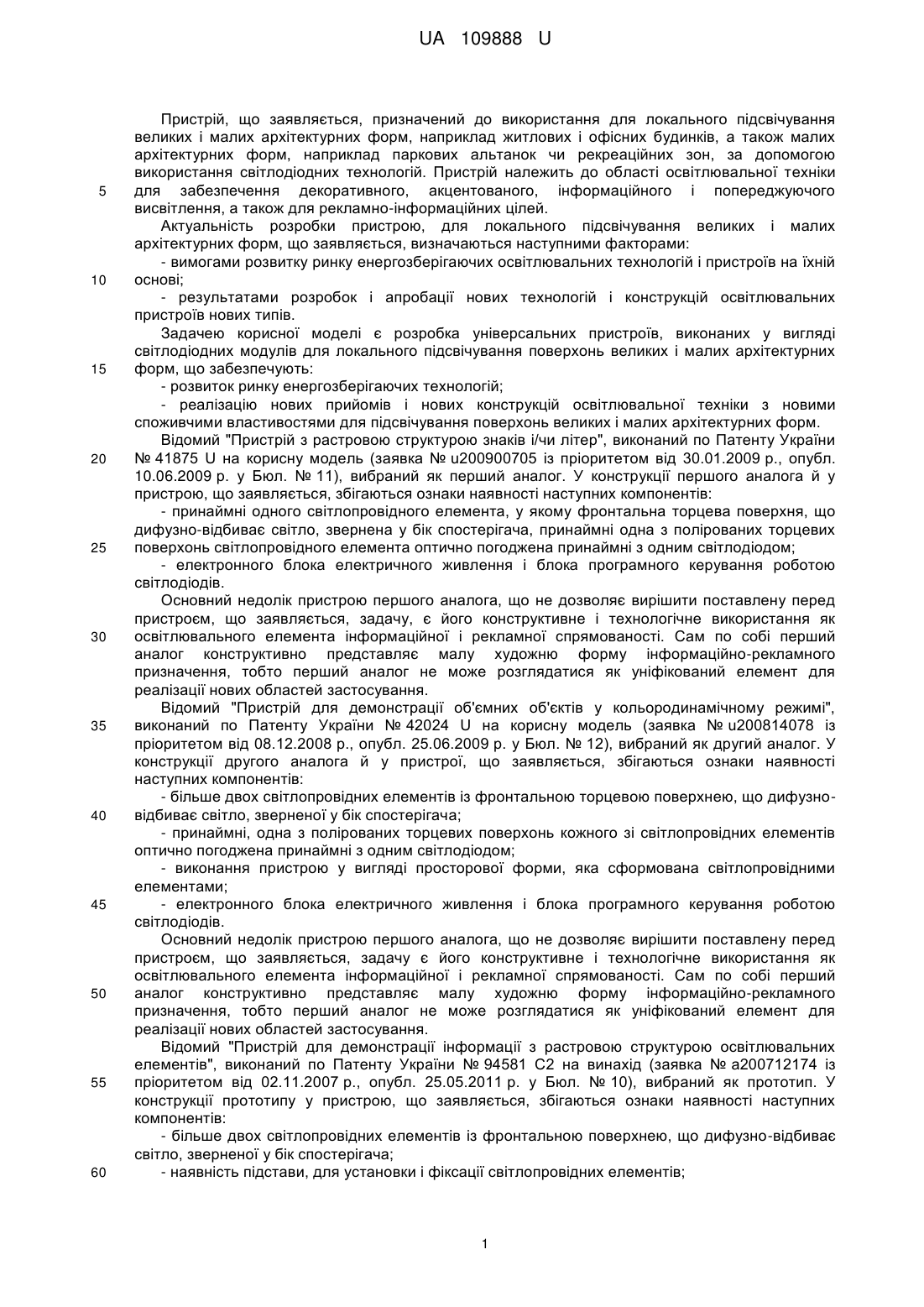

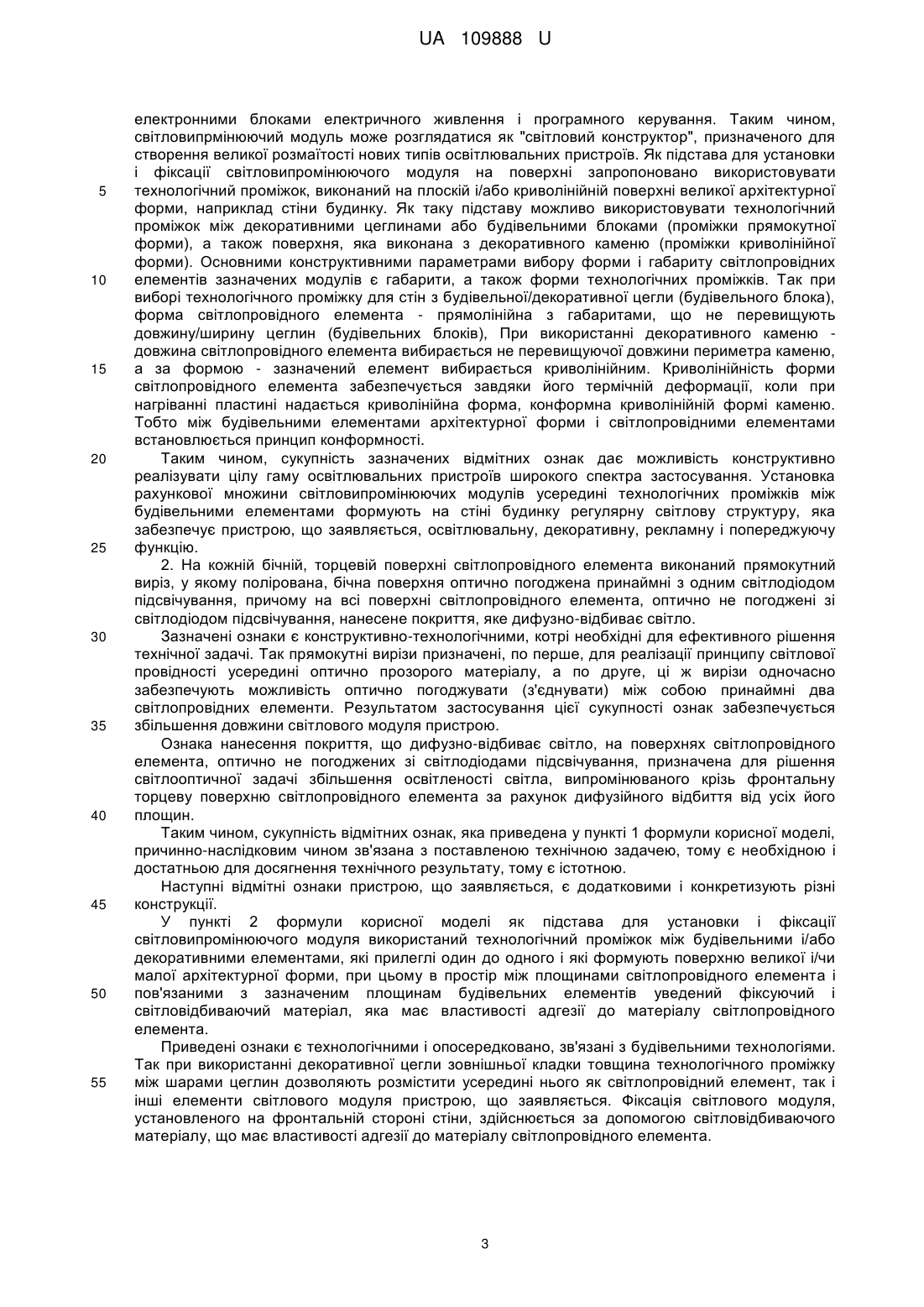

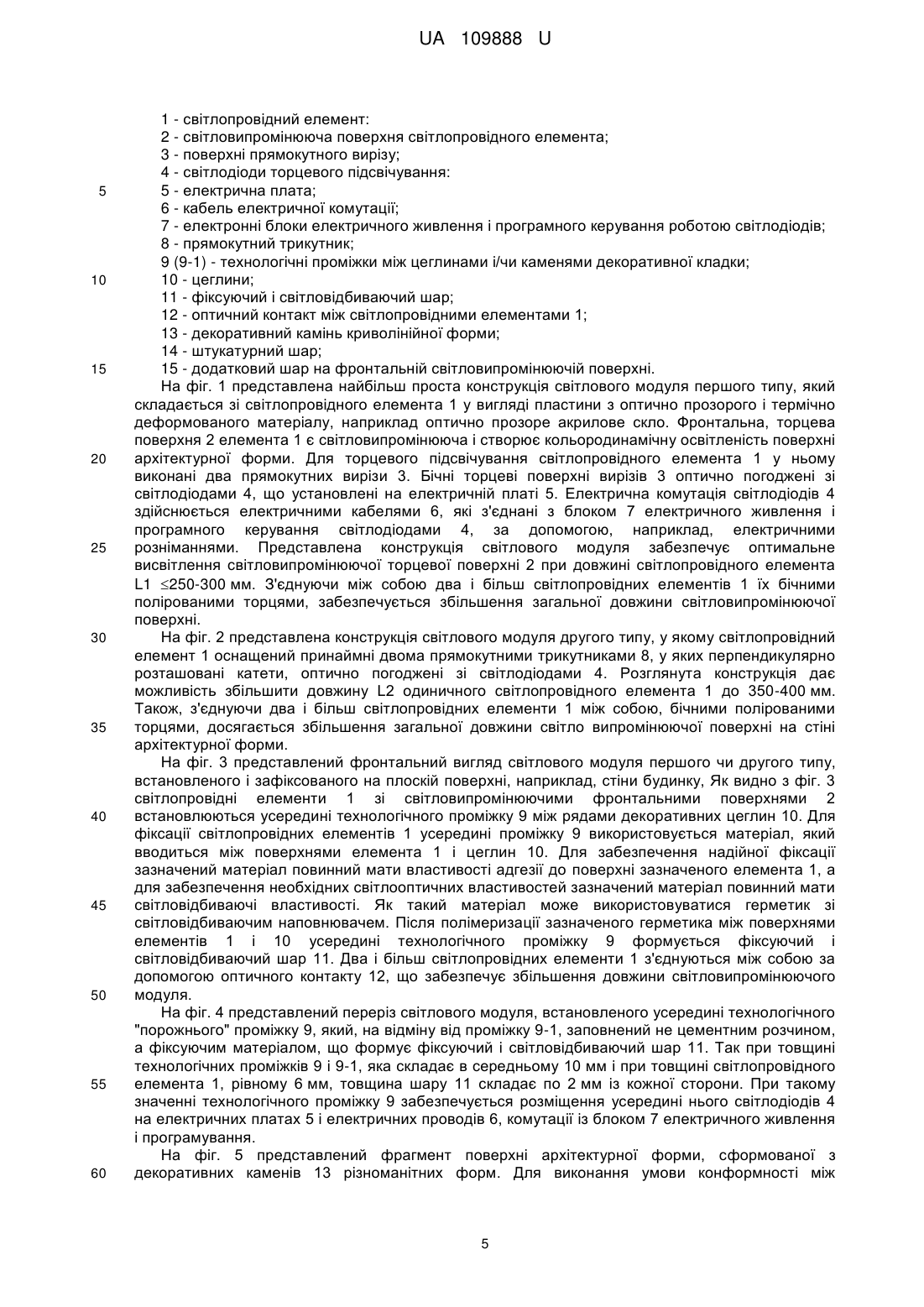

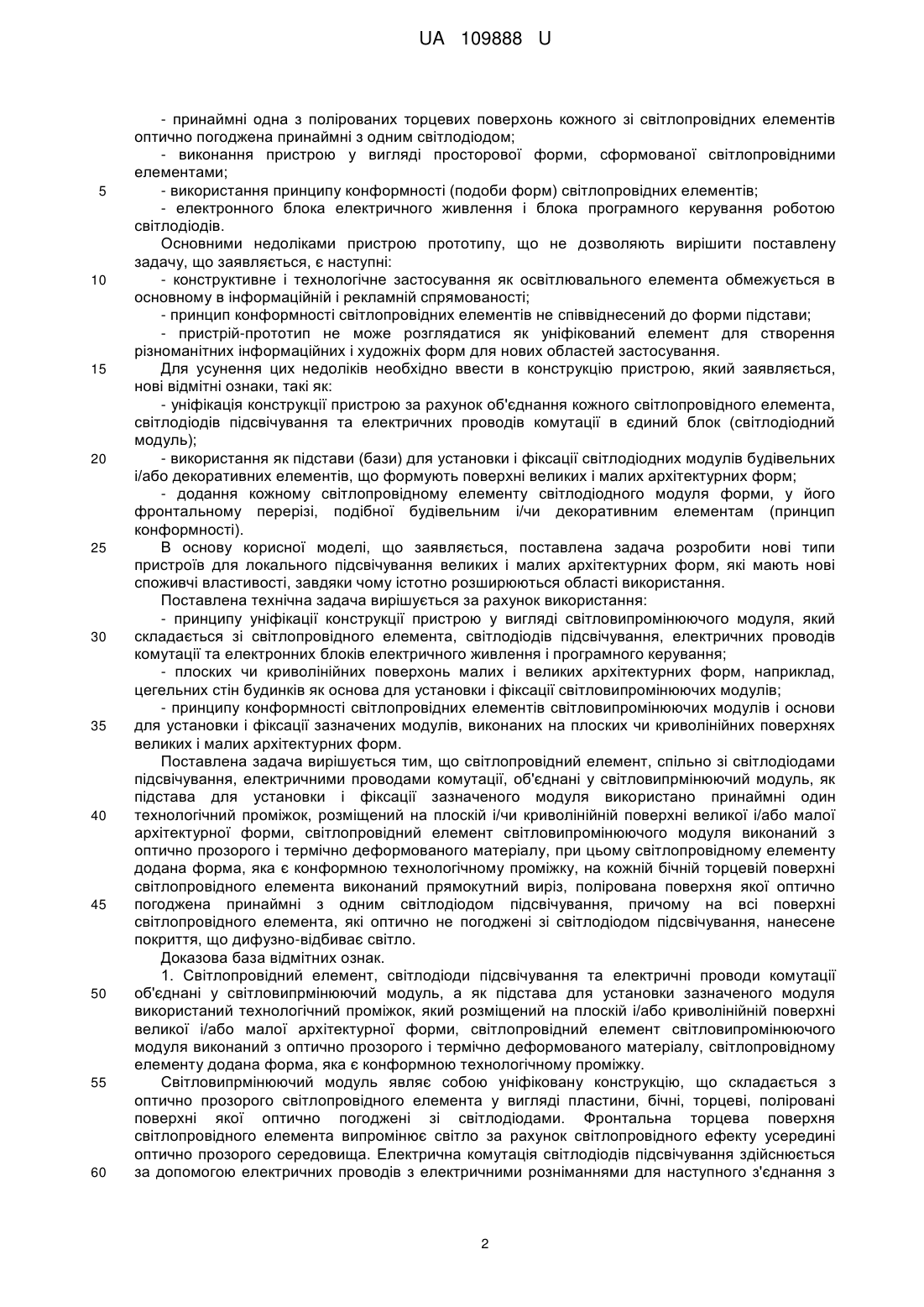

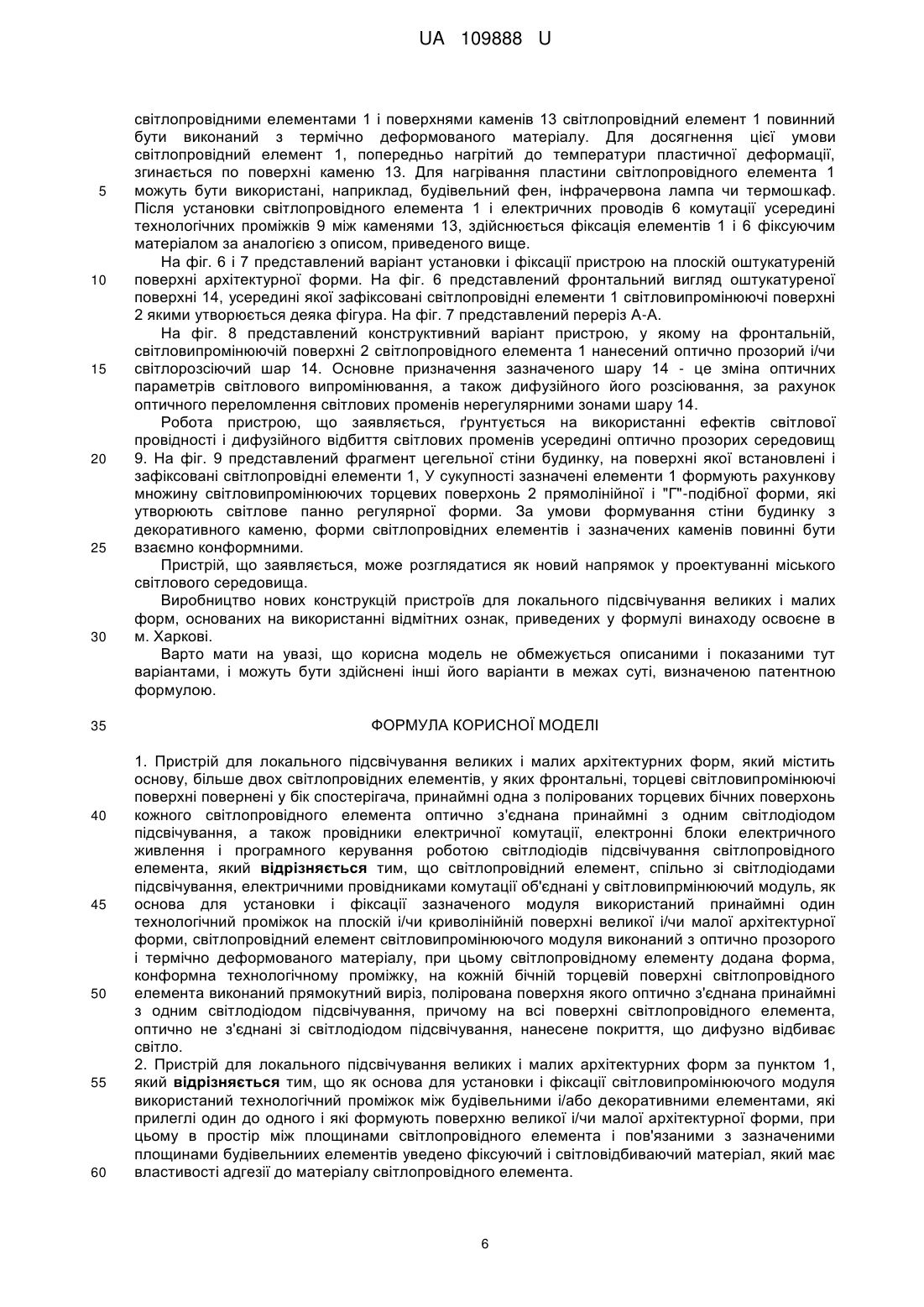

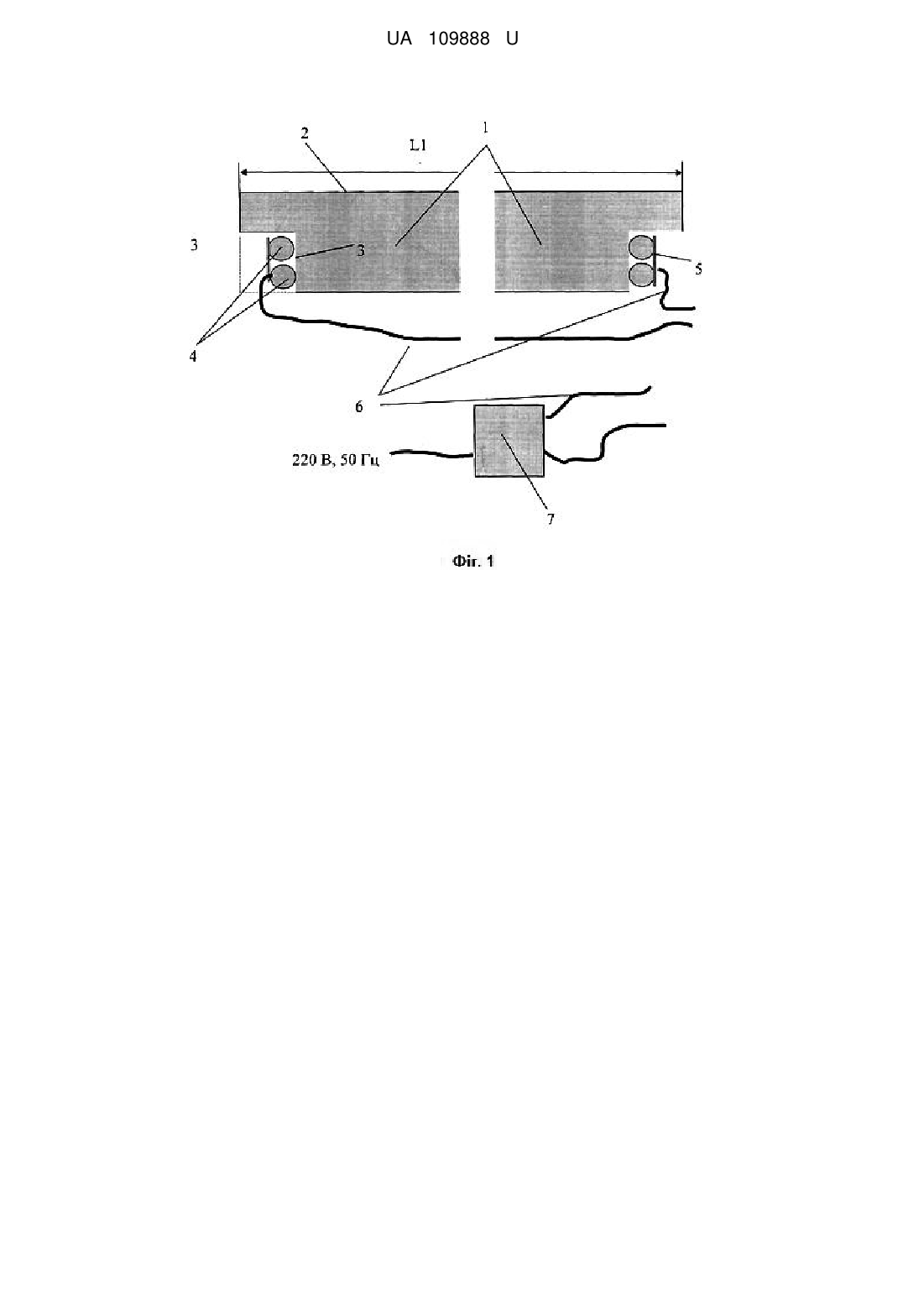

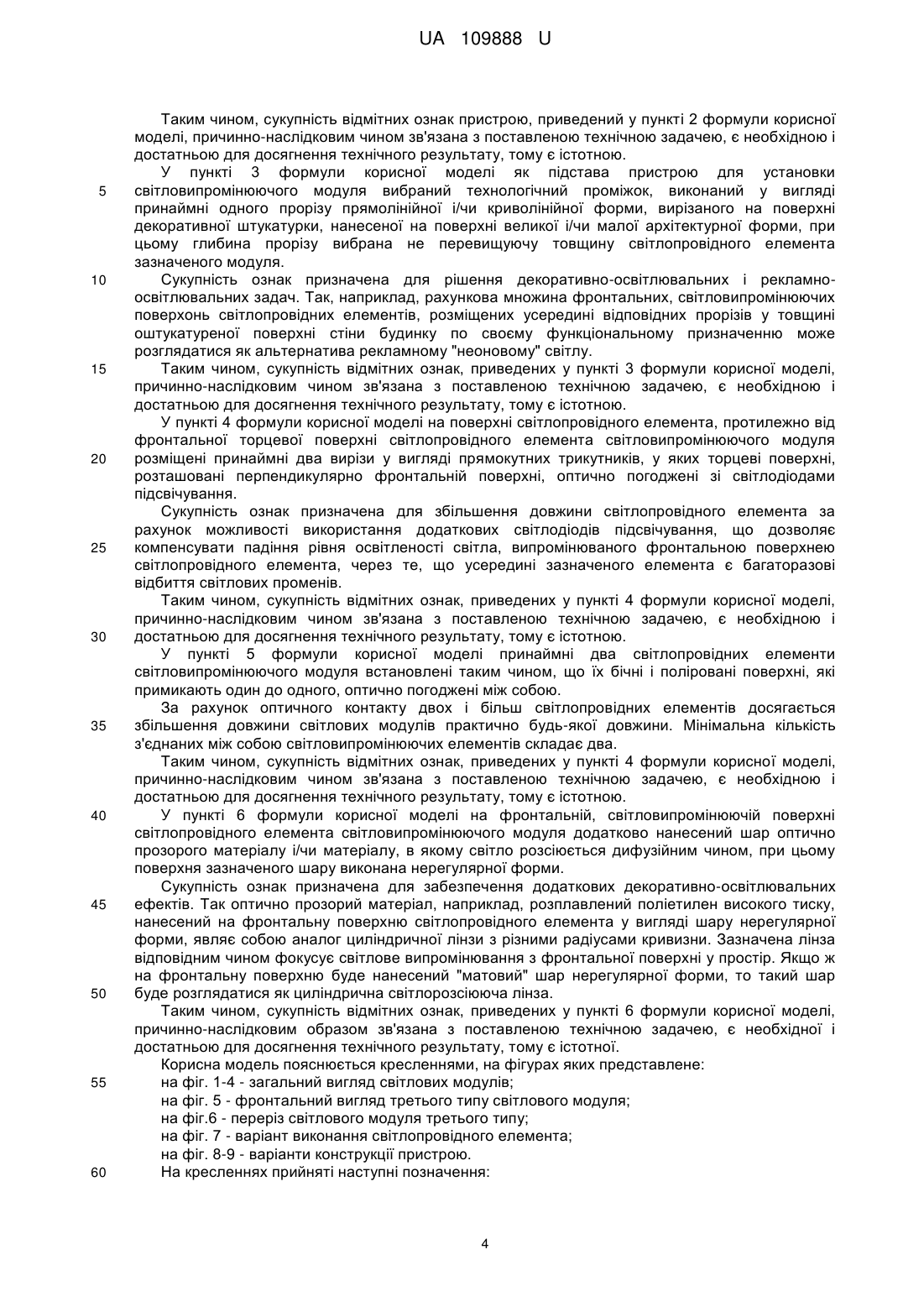

Реферат: Пристрій для локального підсвічування великих і малих архітектурних форм містить основу, більше двох світлопровідних елементів, у яких фронтальні, торцеві світловипромінюючі поверхні повернені у бік спостерігача. Крім цього, світлопровідний елемент, спільно зі світлодіодами підсвічування, електричними провідниками комутації об'єднані у світловипрмінюючий модуль, як основа для установки і фіксації зазначеного модуля використаний принаймні один технологічний проміжок на плоскій і/чи криволінійній поверхні великої і/чи малої архітектурної форми, світлопровідний елемент світловипромінюючого модуля виконаний з оптично прозорого і термічно деформованого матеріалу, при цьому світлопровідному елементу додана форма, конформна технологічному проміжку, на кожній бічній торцевій поверхні світлопровідного елемента виконаний прямокутний виріз, полірована поверхня якого оптично з’єднана принаймні з одним світлодіодом підсвічування, причому на всі поверхні світлопровідного елемента, оптично не з’єднані зі світлодіодом підсвічування, нанесене покриття, що диффузно відбиває світло. UA 109888 U (12) UA 109888 U UA 109888 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій, що заявляється, призначений до використання для локального підсвічування великих і малих архітектурних форм, наприклад житлових і офісних будинків, а також малих архітектурних форм, наприклад паркових альтанок чи рекреаційних зон, за допомогою використання світлодіодних технологій. Пристрій належить до області освітлювальної техніки для забезпечення декоративного, акцентованого, інформаційного і попереджуючого висвітлення, а також для рекламно-інформаційних цілей. Актуальність розробки пристрою, для локального підсвічування великих і малих архітектурних форм, що заявляється, визначаються наступними факторами: - вимогами розвитку ринку енергозберігаючих освітлювальних технологій і пристроїв на їхній основі; - результатами розробок і апробації нових технологій і конструкцій освітлювальних пристроїв нових типів. Задачею корисної моделі є розробка універсальних пристроїв, виконаних у вигляді світлодіодних модулів для локального підсвічування поверхонь великих і малих архітектурних форм, що забезпечують: - розвиток ринку енергозберігаючих технологій; - реалізацію нових прийомів і нових конструкцій освітлювальної техніки з новими споживчими властивостями для підсвічування поверхонь великих і малих архітектурних форм. Відомий "Пристрій з растровою структурою знаків і/чи літер", виконаний по Патенту України № 41875 U на корисну модель (заявка № u200900705 із пріоритетом від 30.01.2009 р., опубл. 10.06.2009 р. у Бюл. № 11), вибраний як перший аналог. У конструкції першого аналога й у пристрою, що заявляється, збігаються ознаки наявності наступних компонентів: - принаймні одного світлопровідного елемента, у якому фронтальна торцева поверхня, що дифузно-відбиває світло, звернена у бік спостерігача, принаймні одна з полірованих торцевих поверхонь світлопровідного елемента оптично погоджена принаймні з одним світлодіодом; - електронного блока електричного живлення і блока програмного керування роботою світлодіодів. Основний недолік пристрою першого аналога, що не дозволяє вирішити поставлену перед пристроєм, що заявляється, задачу, є його конструктивне і технологічне використання як освітлювального елемента інформаційної і рекламної спрямованості. Сам по собі перший аналог конструктивно представляє малу художню форму інформаційно-рекламного призначення, тобто перший аналог не може розглядатися як уніфікований елемент для реалізації нових областей застосування. Відомий "Пристрій для демонстрації об'ємних об'єктів у кольородинамічному режимі", виконаний по Патенту України № 42024 U на корисну модель (заявка № u200814078 із пріоритетом від 08.12.2008 p., опубл. 25.06.2009 р. у Бюл. № 12), вибраний як другий аналог. У конструкції другого аналога й у пристрої, що заявляється, збігаються ознаки наявності наступних компонентів: - більше двох світлопровідних елементів із фронтальною торцевою поверхнею, що дифузновідбиває світло, зверненої у бік спостерігача; - принаймні, одна з полірованих торцевих поверхонь кожного зі світлопровідних елементів оптично погоджена принаймні з одним світлодіодом; - виконання пристрою у вигляді просторової форми, яка сформована світлопровідними елементами; - електронного блока електричного живлення і блока програмного керування роботою світлодіодів. Основний недолік пристрою першого аналога, що не дозволяє вирішити поставлену перед пристроєм, що заявляється, задачу є його конструктивне і технологічне використання як освітлювального елемента інформаційної і рекламної спрямованості. Сам по собі перший аналог конструктивно представляє малу художню форму інформаційно-рекламного призначення, тобто перший аналог не може розглядатися як уніфікований елемент для реалізації нових областей застосування. Відомий "Пристрій для демонстрації інформації з растровою структурою освітлювальних елементів", виконаний по Патенту України № 94581 С2 на винахід (заявка № а200712174 із пріоритетом від 02.11.2007 р., опубл. 25.05.2011 р. у Бюл. № 10), вибраний як прототип. У конструкції прототипу у пристрою, що заявляється, збігаються ознаки наявності наступних компонентів: - більше двох світлопровідних елементів із фронтальною поверхнею, що дифузно-відбиває світло, зверненої у бік спостерігача; - наявність підстави, для установки і фіксації світлопровідних елементів; 1 UA 109888 U 5 10 15 20 25 30 35 40 45 50 55 60 - принаймні одна з полірованих торцевих поверхонь кожного зі світлопровідних елементів оптично погоджена принаймні з одним світлодіодом; - виконання пристрою у вигляді просторової форми, сформованої світлопровідними елементами; - використання принципу конформності (подоби форм) світлопровідних елементів; - електронного блока електричного живлення і блока програмного керування роботою світлодіодів. Основними недоліками пристрою прототипу, що не дозволяють вирішити поставлену задачу, що заявляється, є наступні: - конструктивне і технологічне застосування як освітлювального елемента обмежується в основному в інформаційній і рекламній спрямованості; - принцип конформності світлопровідних елементів не співвіднесений до форми підстави; - пристрій-прототип не може розглядатися як уніфікований елемент для створення різноманітних інформаційних і художніх форм для нових областей застосування. Для усунення цих недоліків необхідно ввести в конструкцію пристрою, який заявляється, нові відмітні ознаки, такі як: - уніфікація конструкції пристрою за рахунок об'єднання кожного світлопровідного елемента, світлодіодів підсвічування та електричних проводів комутації в єдиний блок (світлодіодний модуль); - використання як підстави (бази) для установки і фіксації світлодіодних модулів будівельних і/або декоративних елементів, що формують поверхні великих і малих архітектурних форм; - додання кожному світлопровідному елементу світлодіодного модуля форми, у його фронтальному перерізі, подібної будівельним і/чи декоративним елементам (принцип конформності). В основу корисної моделі, що заявляється, поставлена задача розробити нові типи пристроїв для локального підсвічування великих і малих архітектурних форм, які мають нові споживчі властивості, завдяки чому істотно розширюються області використання. Поставлена технічна задача вирішується за рахунок використання: - принципу уніфікації конструкції пристрою у вигляді світловипромінюючого модуля, який складається зі світлопровідного елемента, світлодіодів підсвічування, електричних проводів комутації та електронних блоків електричного живлення і програмного керування; - плоских чи криволінійних поверхонь малих і великих архітектурних форм, наприклад, цегельних стін будинків як основа для установки і фіксації світловипромінюючих модулів; - принципу конформності світлопровідних елементів світловипромінюючих модулів і основи для установки і фіксації зазначених модулів, виконаних на плоских чи криволінійних поверхнях великих і малих архітектурних форм. Поставлена задача вирішується тим, що світлопровідний елемент, спільно зі світлодіодами підсвічування, електричними проводами комутації, об'єднані у світловипрмінюючий модуль, як підстава для установки і фіксації зазначеного модуля використано принаймні один технологічний проміжок, розміщений на плоскій і/чи криволінійній поверхні великої і/або малої архітектурної форми, світлопровідний елемент світловипромінюючого модуля виконаний з оптично прозорого і термічно деформованого матеріалу, при цьому світлопровідному елементу додана форма, яка є конформною технологічному проміжку, на кожній бічній торцевій поверхні світлопровідного елемента виконаний прямокутний виріз, полірована поверхня якої оптично погоджена принаймні з одним світлодіодом підсвічування, причому на всі поверхні світлопровідного елемента, які оптично не погоджені зі світлодіодом підсвічування, нанесене покриття, що дифузно-відбиває світло. Доказова база відмітних ознак. 1. Світлопровідний елемент, світлодіоди підсвічування та електричні проводи комутації об'єднані у світловипрмінюючий модуль, а як підстава для установки зазначеного модуля використаний технологічний проміжок, який розміщений на плоскій і/або криволінійній поверхні великої і/або малої архітектурної форми, світлопровідний елемент світловипромінюючого модуля виконаний з оптично прозорого і термічно деформованого матеріалу, світлопровідному елементу додана форма, яка є конформною технологічному проміжку. Світловипрмінюючий модуль являє собою уніфіковану конструкцію, що складається з оптично прозорого світлопровідного елемента у вигляді пластини, бічні, торцеві, поліровані поверхні якої оптично погоджені зі світлодіодами. Фронтальна торцева поверхня світлопровідного елемента випромінює світло за рахунок світлопровідного ефекту усередині оптично прозорого середовища. Електрична комутація світлодіодів підсвічування здійснюється за допомогою електричних проводів з електричними розніманнями для наступного з'єднання з 2 UA 109888 U 5 10 15 20 25 30 35 40 45 50 55 електронними блоками електричного живлення і програмного керування. Таким чином, світловипрмінюючий модуль може розглядатися як "світловий конструктор", призначеного для створення великої розмаїтості нових типів освітлювальних пристроїв. Як підстава для установки і фіксації світловипромінюючого модуля на поверхні запропоновано використовувати технологічний проміжок, виконаний на плоскій і/або криволінійній поверхні великої архітектурної форми, наприклад стіни будинку. Як таку підставу можливо використовувати технологічний проміжок між декоративними цеглинами або будівельними блоками (проміжки прямокутної форми), а також поверхня, яка виконана з декоративного каменю (проміжки криволінійної форми). Основними конструктивними параметрами вибору форми і габариту світлопровідних елементів зазначених модулів є габарити, а також форми технологічних проміжків. Так при виборі технологічного проміжку для стін з будівельної/декоративної цегли (будівельного блока), форма світлопровідного елемента - прямолінійна з габаритами, що не перевищують довжину/ширину цеглин (будівельних блоків), При використанні декоративного каменю довжина світлопровідного елемента вибирається не перевищуючої довжини периметра каменю, а за формою - зазначений елемент вибирається криволінійним. Криволінійність форми світлопровідного елемента забезпечується завдяки його термічній деформації, коли при нагріванні пластині надається криволінійна форма, конформна криволінійній формі каменю. Тобто між будівельними елементами архітектурної форми і світлопровідними елементами встановлюється принцип конформності. Таким чином, сукупність зазначених відмітних ознак дає можливість конструктивно реалізувати цілу гаму освітлювальних пристроїв широкого спектра застосування. Установка рахункової множини світловипромінюючих модулів усередині технологічних проміжків між будівельними елементами формують на стіні будинку регулярну світлову структуру, яка забезпечує пристрою, що заявляється, освітлювальну, декоративну, рекламну і попереджуючу функцію. 2. На кожній бічній, торцевій поверхні світлопровідного елемента виконаний прямокутний виріз, у якому полірована, бічна поверхня оптично погоджена принаймні з одним світлодіодом підсвічування, причому на всі поверхні світлопровідного елемента, оптично не погоджені зі світлодіодом підсвічування, нанесене покриття, яке дифузно-відбиває світло. Зазначені ознаки є конструктивно-технологічними, котрі необхідні для ефективного рішення технічної задачі. Так прямокутні вирізи призначені, по перше, для реалізації принципу світлової провідності усередині оптично прозорого матеріалу, а по друге, ці ж вирізи одночасно забезпечують можливість оптично погоджувати (з'єднувати) між собою принаймні два світлопровідних елементи. Результатом застосування цієї сукупності ознак забезпечується збільшення довжини світлового модуля пристрою. Ознака нанесення покриття, що дифузно-відбиває світло, на поверхнях світлопровідного елемента, оптично не погоджених зі світлодіодами підсвічування, призначена для рішення світлооптичної задачі збільшення освітленості світла, випромінюваного крізь фронтальну торцеву поверхню світлопровідного елемента за рахунок дифузійного відбиття від усіх його площин. Таким чином, сукупність відмітних ознак, яка приведена у пункті 1 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, тому є необхідною і достатньою для досягнення технічного результату, тому є істотною. Наступні відмітні ознаки пристрою, що заявляється, є додатковими і конкретизують різні конструкції. У пункті 2 формули корисної моделі як підстава для установки і фіксації світловипромінюючого модуля використаний технологічний проміжок між будівельними і/або декоративними елементами, які прилеглі один до одного і які формують поверхню великої і/чи малої архітектурної форми, при цьому в простір між площинами світлопровідного елемента і пов'язаними з зазначеним площинам будівельних елементів уведений фіксуючий і світловідбиваючий матеріал, яка має властивості адгезії до матеріалу світлопровідного елемента. Приведені ознаки є технологічними і опосередковано, зв'язані з будівельними технологіями. Так при використанні декоративної цегли зовнішньої кладки товщина технологічного проміжку між шарами цеглин дозволяють розмістити усередині нього як світлопровідний елемент, так і інші елементи світлового модуля пристрою, що заявляється. Фіксація світлового модуля, установленого на фронтальній стороні стіни, здійснюється за допомогою світловідбиваючого матеріалу, що має властивості адгезії до матеріалу світлопровідного елемента. 3 UA 109888 U 5 10 15 20 25 30 35 40 45 50 55 60 Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 2 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. У пункті 3 формули корисної моделі як підстава пристрою для установки світловипромінюючого модуля вибраний технологічний проміжок, виконаний у вигляді принаймні одного прорізу прямолінійної і/чи криволінійної форми, вирізаного на поверхні декоративної штукатурки, нанесеної на поверхні великої і/чи малої архітектурної форми, при цьому глибина прорізу вибрана не перевищуючу товщину світлопровідного елемента зазначеного модуля. Сукупність ознак призначена для рішення декоративно-освітлювальних і рекламноосвітлювальних задач. Так, наприклад, рахункова множина фронтальних, світловипромінюючих поверхонь світлопровідних елементів, розміщених усередині відповідних прорізів у товщині оштукатуреної поверхні стіни будинку по своєму функціональному призначенню може розглядатися як альтернатива рекламному "неоновому" світлу. Таким чином, сукупність відмітних ознак, приведених у пункті 3 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. У пункті 4 формули корисної моделі на поверхні світлопровідного елемента, протилежно від фронтальної торцевої поверхні світлопровідного елемента світловипромінюючого модуля розміщені принаймні два вирізи у вигляді прямокутних трикутників, у яких торцеві поверхні, розташовані перпендикулярно фронтальній поверхні, оптично погоджені зі світлодіодами підсвічування. Сукупність ознак призначена для збільшення довжини світлопровідного елемента за рахунок можливості використання додаткових світлодіодів підсвічування, що дозволяє компенсувати падіння рівня освітленості світла, випромінюваного фронтальною поверхнею світлопровідного елемента, через те, що усередині зазначеного елемента є багаторазові відбиття світлових променів. Таким чином, сукупність відмітних ознак, приведених у пункті 4 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. У пункті 5 формули корисної моделі принаймні два світлопровідних елементи світловипромінюючого модуля встановлені таким чином, що їх бічні і поліровані поверхні, які примикають один до одного, оптично погоджені між собою. За рахунок оптичного контакту двох і більш світлопровідних елементів досягається збільшення довжини світлових модулів практично будь-якої довжини. Мінімальна кількість з'єднаних між собою світловипромінюючих елементів складає два. Таким чином, сукупність відмітних ознак, приведених у пункті 4 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. У пункті 6 формули корисної моделі на фронтальній, світловипромінюючій поверхні світлопровідного елемента світловипромінюючого модуля додатково нанесений шар оптично прозорого матеріалу і/чи матеріалу, в якому світло розсіюється дифузійним чином, при цьому поверхня зазначеного шару виконана нерегулярної форми. Сукупність ознак призначена для забезпечення додаткових декоративно-освітлювальних ефектів. Так оптично прозорий матеріал, наприклад, розплавлений поліетилен високого тиску, нанесений на фронтальну поверхню світлопровідного елемента у вигляді шару нерегулярної форми, являє собою аналог циліндричної лінзи з різними радіусами кривизни. Зазначена лінза відповідним чином фокусує світлове випромінювання з фронтальної поверхні у простір. Якщо ж на фронтальну поверхню буде нанесений "матовий" шар нерегулярної форми, то такий шар буде розглядатися як циліндрична світлорозсіююча лінза. Таким чином, сукупність відмітних ознак, приведених у пункті 6 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідної і достатньою для досягнення технічного результату, тому є істотної. Корисна модель пояснюється кресленнями, на фігурах яких представлене: на фіг. 1-4 - загальний вигляд світлових модулів; на фіг. 5 - фронтальний вигляд третього типу світлового модуля; на фіг.6 - переріз світлового модуля третього типу; на фіг. 7 - варіант виконання світлопровідного елемента; на фіг. 8-9 - варіанти конструкції пристрою. На кресленнях прийняті наступні позначення: 4 UA 109888 U 5 10 15 20 25 30 35 40 45 50 55 60 1 - світлопровідний елемент: 2 - світловипромінююча поверхня світлопровідного елемента; 3 - поверхні прямокутного вирізу; 4 - світлодіоди торцевого підсвічування: 5 - електрична плата; 6 - кабель електричної комутації; 7 - електронні блоки електричного живлення і програмного керування роботою світлодіодів; 8 - прямокутний трикутник; 9 (9-1) - технологічні проміжки між цеглинами і/чи каменями декоративної кладки; 10 - цеглини; 11 - фіксуючий і світловідбиваючий шар; 12 - оптичний контакт між світлопровідними елементами 1; 13 - декоративний камінь криволінійної форми; 14 - штукатурний шар; 15 - додатковий шар на фронтальній світловипромінюючій поверхні. На фіг. 1 представлена найбільш проста конструкція світлового модуля першого типу, який складається зі світлопровідного елемента 1 у вигляді пластини з оптично прозорого і термічно деформованого матеріалу, наприклад оптично прозоре акрилове скло. Фронтальна, торцева поверхня 2 елемента 1 є світловипромінююча і створює кольородинамічну освітленість поверхні архітектурної форми. Для торцевого підсвічування світлопровідного елемента 1 у ньому виконані два прямокутних вирізи 3. Бічні торцеві поверхні вирізів 3 оптично погоджені зі світлодіодами 4, що установлені на електричній платі 5. Електрична комутація світлодіодів 4 здійснюється електричними кабелями 6, які з'єднані з блоком 7 електричного живлення і програмного керування світлодіодами 4, за допомогою, наприклад, електричними розніманнями. Представлена конструкція світлового модуля забезпечує оптимальне висвітлення світловипромінюючої торцевої поверхні 2 при довжині світлопровідного елемента L1 250-300 мм. З'єднуючи між собою два і більш світлопровідних елементів 1 їх бічними полірованими торцями, забезпечується збільшення загальної довжини світловипромінюючої поверхні. На фіг. 2 представлена конструкція світлового модуля другого типу, у якому світлопровідний елемент 1 оснащений принаймні двома прямокутними трикутниками 8, у яких перпендикулярно розташовані катети, оптично погоджені зі світлодіодами 4. Розглянута конструкція дає можливість збільшити довжину L2 одиничного світлопровідного елемента 1 до 350-400 мм. Також, з'єднуючи два і більш світлопровідних елементи 1 між собою, бічними полірованими торцями, досягається збільшення загальної довжини світло випромінюючої поверхні на стіні архітектурної форми. На фіг. 3 представлений фронтальний вигляд світлового модуля першого чи другого типу, встановленого і зафіксованого на плоскій поверхні, наприклад, стіни будинку, Як видно з фіг. 3 світлопровідні елементи 1 зі світловипромінюючими фронтальними поверхнями 2 встановлюються усередині технологічного проміжку 9 між рядами декоративних цеглин 10. Для фіксації світлопровідних елементів 1 усередині проміжку 9 використовується матеріал, який вводиться між поверхнями елемента 1 і цеглин 10. Для забезпечення надійної фіксації зазначений матеріал повинний мати властивості адгезії до поверхні зазначеного елемента 1, а для забезпечення необхідних світлооптичних властивостей зазначений матеріал повинний мати світловідбиваючі властивості. Як такий матеріал може використовуватися герметик зі світловідбиваючим наповнювачем. Після полімеризації зазначеного герметика між поверхнями елементів 1 і 10 усередині технологічного проміжку 9 формується фіксуючий і світловідбиваючий шар 11. Два і більш світлопровідних елементи 1 з'єднуються між собою за допомогою оптичного контакту 12, що забезпечує збільшення довжини світловипромінюючого модуля. На фіг. 4 представлений переріз світлового модуля, встановленого усередині технологічного "порожнього" проміжку 9, який, на відміну від проміжку 9-1, заповнений не цементним розчином, а фіксуючим матеріалом, що формує фіксуючий і світловідбиваючий шар 11. Так при товщині технологічних проміжків 9 і 9-1, яка складає в середньому 10 мм і при товщині світлопровідного елемента 1, рівному 6 мм, товщина шару 11 складає по 2 мм із кожної сторони. При такому значенні технологічного проміжку 9 забезпечується розміщення усередині нього світлодіодів 4 на електричних платах 5 і електричних проводів 6, комутації із блоком 7 електричного живлення і програмування. На фіг. 5 представлений фрагмент поверхні архітектурної форми, сформованої з декоративних каменів 13 різноманітних форм. Для виконання умови конформності між 5 UA 109888 U 5 10 15 20 25 30 35 40 45 50 55 60 світлопровідними елементами 1 і поверхнями каменів 13 світлопровідний елемент 1 повинний бути виконаний з термічно деформованого матеріалу. Для досягнення цієї умови світлопровідний елемент 1, попередньо нагрітий до температури пластичної деформації, згинається по поверхні каменю 13. Для нагрівання пластини світлопровідного елемента 1 можуть бути використані, наприклад, будівельний фен, інфрачервона лампа чи термошкаф. Після установки світлопровідного елемента 1 і електричних проводів 6 комутації усередині технологічних проміжків 9 між каменями 13, здійснюється фіксація елементів 1 і 6 фіксуючим матеріалом за аналогією з описом, приведеного вище. На фіг. 6 і 7 представлений варіант установки і фіксації пристрою на плоскій оштукатуреній поверхні архітектурної форми. На фіг. 6 представлений фронтальний вигляд оштукатуреної поверхні 14, усередині якої зафіксовані світлопровідні елементи 1 світловипромінюючі поверхні 2 якими утворюється деяка фігура. На фіг. 7 представлений переріз А-А. На фіг. 8 представлений конструктивний варіант пристрою, у якому на фронтальній, світловипромінюючій поверхні 2 світлопровідного елемента 1 нанесений оптично прозорий і/чи світлорозсіючий шар 14. Основне призначення зазначеного шару 14 - це зміна оптичних параметрів світлового випромінювання, а також дифузійного його розсіювання, за рахунок оптичного переломлення світлових променів нерегулярними зонами шару 14. Робота пристрою, що заявляється, ґрунтується на використанні ефектів світлової провідності і дифузійного відбиття світлових променів усередині оптично прозорих середовищ 9. На фіг. 9 представлений фрагмент цегельної стіни будинку, на поверхні якої встановлені і зафіксовані світлопровідні елементи 1, У сукупності зазначені елементи 1 формують рахункову множину світловипромінюючих торцевих поверхонь 2 прямолінійної і "Г"-подібної форми, які утворюють світлове панно регулярної форми. За умови формування стіни будинку з декоративного каменю, форми світлопровідних елементів і зазначених каменів повинні бути взаємно конформними. Пристрій, що заявляється, може розглядатися як новий напрямок у проектуванні міського світлового середовища. Виробництво нових конструкцій пристроїв для локального підсвічування великих і малих форм, основаних на використанні відмітних ознак, приведених у формулі винаходу освоєне в м. Харкові. Варто мати на увазі, що корисна модель не обмежується описаними і показаними тут варіантами, і можуть бути здійснені інші його варіанти в межах суті, визначеною патентною формулою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для локального підсвічування великих і малих архітектурних форм, який містить основу, більше двох світлопровідних елементів, у яких фронтальні, торцеві світловипромінюючі поверхні повернені у бік спостерігача, принаймні одна з полірованих торцевих бічних поверхонь кожного світлопровідного елемента оптично з'єднана принаймні з одним світлодіодом підсвічування, а також провідники електричної комутації, електронні блоки електричного живлення і програмного керування роботою світлодіодів підсвічування світлопровідного елемента, який відрізняється тим, що світлопровідний елемент, спільно зі світлодіодами підсвічування, електричними провідниками комутації об'єднані у світловипрмінюючий модуль, як основа для установки і фіксації зазначеного модуля використаний принаймні один технологічний проміжок на плоскій і/чи криволінійній поверхні великої і/чи малої архітектурної форми, світлопровідний елемент світловипромінюючого модуля виконаний з оптично прозорого і термічно деформованого матеріалу, при цьому світлопровідному елементу додана форма, конформна технологічному проміжку, на кожній бічній торцевій поверхні світлопровідного елемента виконаний прямокутний виріз, полірована поверхня якого оптично з'єднана принаймні з одним світлодіодом підсвічування, причому на всі поверхні світлопровідного елемента, оптично не з'єднані зі світлодіодом підсвічування, нанесене покриття, що дифузно відбиває світло. 2. Пристрій для локального підсвічування великих і малих архітектурних форм за пунктом 1, який відрізняється тим, що як основа для установки і фіксації світловипромінюючого модуля використаний технологічний проміжок між будівельними і/або декоративними елементами, які прилеглі один до одного і які формують поверхню великої і/чи малої архітектурної форми, при цьому в простір між площинами світлопровідного елемента і пов'язаними з зазначеними площинами будівельниих елементів уведено фіксуючий і світловідбиваючий матеріал, який має властивості адгезії до матеріалу світлопровідного елемента. 6 UA 109888 U 5 10 15 20 3. Пристрій для локального підсвічування великих і малих архітектурних форм за пунктом 1, який відрізняється тим, що як основа пристрою для установки світловипромінюючого модуля вибраний технологічний проміжок, виконаний у вигляді принаймні одного прорізу прямолінійної і/чи криволінійної форми, вирізаного на поверхні декоративної штукатурки, нанесеної на поверхні великої і/чи малої архітектурної форми, при цьому глибина прорізу вибрана не перевищуючи товщину світлопровідного елемента зазначеного модуля. 4. Пристрій для локального підсвічування великих і малих архітектурних форм за пунктом 1, який відрізняється тим, що на поверхні світлопровідного елемента, протилежної від фронтальної торцевої поверхні світлопровідного елемента світловипромінюючого модуля, розміщені принаймні два вирізи у вигляді прямокутних трикутників, у яких торцеві поверхні, розташовані перпендикулярно фронтальній поверхні, оптично з'єднані зі світлодіодами підсвічування. 5. Пристрій для локального підсвічування великих і малих архітектурних форм за пунктом 1, який відрізняється тим, що принаймні два світлопровідних елементи світловипромінюючого модуля встановлені таким чином, що їх бічні і поліровані поверхні, які примикають одна до одної, оптично з'єднані між собою. 6. Пристрій для локального підсвічування великих і малих архітектурних форм за пунктом 1, який відрізняється тим, що на фронтальній, світловипромінюючій поверхні світлопровідного елемента світловипромінюючого модуля додатково нанесений шар оптично прозорого матеріалу і/чи матеріалу, в якому світло проникає дифузійним чином, при цьому поверхня зазначеного шару виконана нерегулярної форми. 7 UA 109888 U 8 UA 109888 U 9 UA 109888 U 10 UA 109888 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 11
