Обгорнуте обгорткою вмістище з наклейкою

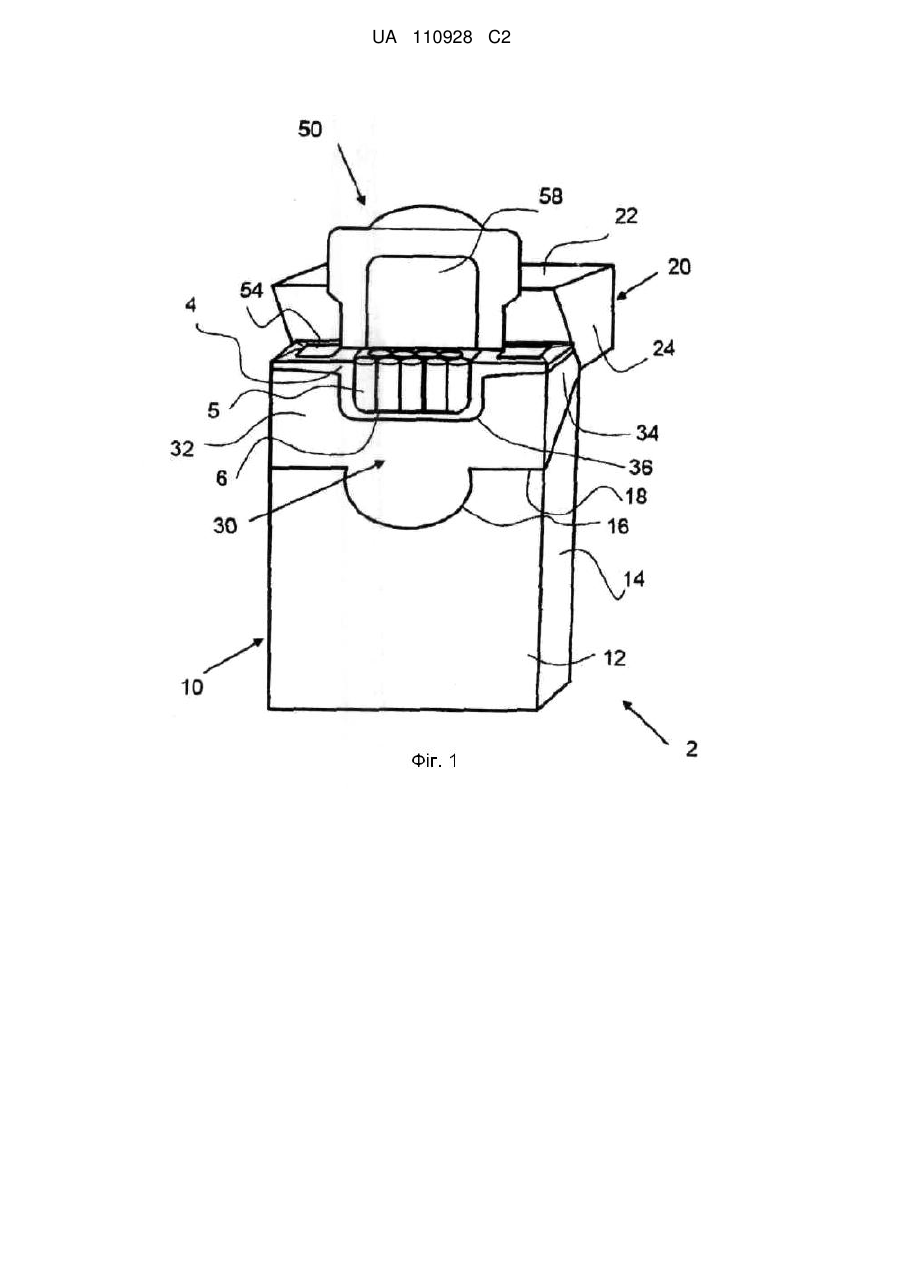

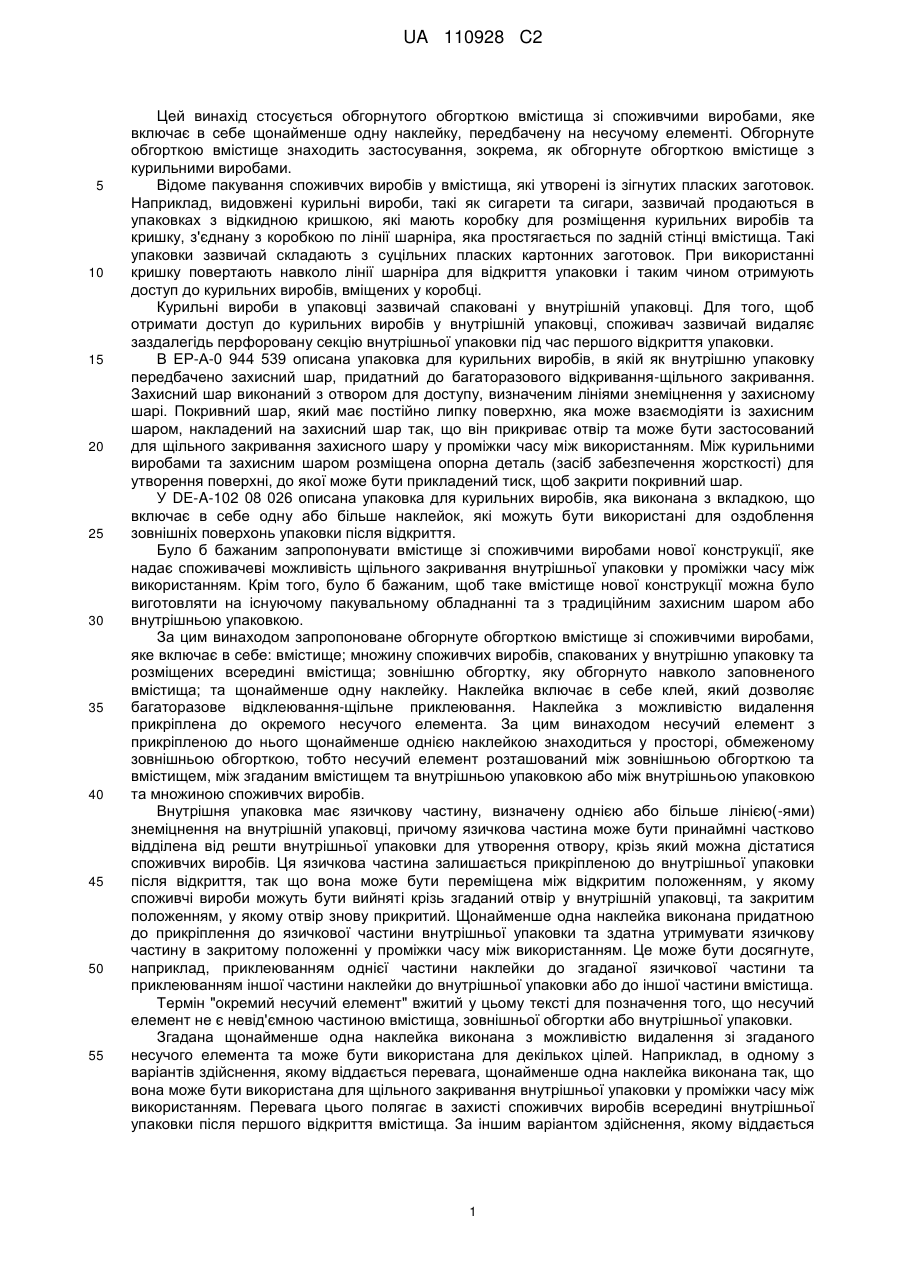

Реферат: Обгорнуте обгорткою вмістище споживчих виробів включає в себе вмістище (2); щонайменше одну множину (5) споживчих виробів, упакованих у внутрішню упаковку (4) та розміщених всередині вмістища (2); зовнішню обгортку, яку обгорнуто навколо заповненого вмістища; та щонайменше одну наклейку (50), яка з можливістю видалення прикріплена до окремого несучого елемента (42) та має клей, який дозволяє багаторазове щільне приклеювання. Несучий елемент (42) знаходиться у просторі, обмеженому зовнішньою обгорткою. Внутрішня упаковка (4) має язичкову частину, яка визначена однією або більше лінією(-ями) знеміцнення, причому згадана язичкова частина може бути принаймні частково відділена від решти внутрішньої упаковки для того, щоб утворити отвір, крізь який можуть бути вийняті споживчі вироби. Наклейка (50) здатна утримувати язичкову частину внутрішньої упаковки у закритому положенні над отвором. UA 110928 C2 (12) UA 110928 C2 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід стосується обгорнутого обгорткою вмістища зі споживчими виробами, яке включає в себе щонайменше одну наклейку, передбачену на несучому елементі. Обгорнуте обгорткою вмістище знаходить застосування, зокрема, як обгорнуте обгорткою вмістище з курильними виробами. Відоме пакування споживчих виробів у вмістища, які утворені із зігнутих пласких заготовок. Наприклад, видовжені курильні вироби, такі як сигарети та сигари, зазвичай продаються в упаковках з відкидною кришкою, які мають коробку для розміщення курильних виробів та кришку, з'єднану з коробкою по лінії шарніра, яка простягається по задній стінці вмістища. Такі упаковки зазвичай складають з суцільних пласких картонних заготовок. При використанні кришку повертають навколо лінії шарніра для відкриття упаковки і таким чином отримують доступ до курильних виробів, вміщених у коробці. Курильні вироби в упаковці зазвичай спаковані у внутрішній упаковці. Для того, щоб отримати доступ до курильних виробів у внутрішній упаковці, споживач зазвичай видаляє заздалегідь перфоровану секцію внутрішньої упаковки під час першого відкриття упаковки. В ЕР-А-0 944 539 описана упаковка для курильних виробів, в якій як внутрішню упаковку передбачено захисний шар, придатний до багаторазового відкривання-щільного закривання. Захисний шар виконаний з отвором для доступу, визначеним лініями знеміцнення у захисному шарі. Покривний шар, який має постійно липку поверхню, яка може взаємодіяти із захисним шаром, накладений на захисний шар так, що він прикриває отвір та може бути застосований для щільного закривання захисного шару у проміжки часу між використанням. Між курильними виробами та захисним шаром розміщена опорна деталь (засіб забезпечення жорсткості) для утворення поверхні, до якої може бути прикладений тиск, щоб закрити покривний шар. У DE-A-102 08 026 описана упаковка для курильних виробів, яка виконана з вкладкою, що включає в себе одну або більше наклейок, які можуть бути використані для оздоблення зовнішніх поверхонь упаковки після відкриття. Було б бажаним запропонувати вмістище зі споживчими виробами нової конструкції, яке надає споживачеві можливість щільного закривання внутрішньої упаковки у проміжки часу між використанням. Крім того, було б бажаним, щоб таке вмістище нової конструкції можна було виготовляти на існуючому пакувальному обладнанні та з традиційним захисним шаром або внутрішньою упаковкою. За цим винаходом запропоноване обгорнуте обгорткою вмістище зі споживчими виробами, яке включає в себе: вмістище; множину споживчих виробів, спакованих у внутрішню упаковку та розміщених всередині вмістища; зовнішню обгортку, яку обгорнуто навколо заповненого вмістища; та щонайменше одну наклейку. Наклейка включає в себе клей, який дозволяє багаторазове відклеювання-щільне приклеювання. Наклейка з можливістю видалення прикріплена до окремого несучого елемента. За цим винаходом несучий елемент з прикріпленою до нього щонайменше однією наклейкою знаходиться у просторі, обмеженому зовнішньою обгорткою, тобто несучий елемент розташований між зовнішньою обгорткою та вмістищем, між згаданим вмістищем та внутрішньою упаковкою або між внутрішньою упаковкою та множиною споживчих виробів. Внутрішня упаковка має язичкову частину, визначену однією або більше лінією(-ями) знеміцнення на внутрішній упаковці, причому язичкова частина може бути принаймні частково відділена від решти внутрішньої упаковки для утворення отвору, крізь який можна дістатися споживчих виробів. Ця язичкова частина залишається прикріпленою до внутрішньої упаковки після відкриття, так що вона може бути переміщена між відкритим положенням, у якому споживчі вироби можуть бути вийняті крізь згаданий отвір у внутрішній упаковці, та закритим положенням, у якому отвір знову прикритий. Щонайменше одна наклейка виконана придатною до прикріплення до язичкової частини внутрішньої упаковки та здатна утримувати язичкову частину в закритому положенні у проміжки часу між використанням. Це може бути досягнуте, наприклад, приклеюванням однієї частини наклейки до згаданої язичкової частини та приклеюванням іншої частини наклейки до внутрішньої упаковки або до іншої частини вмістища. Термін "окремий несучий елемент" вжитий у цьому тексті для позначення того, що несучий елемент не є невід'ємною частиною вмістища, зовнішньої обгортки або внутрішньої упаковки. Згадана щонайменше одна наклейка виконана з можливістю видалення зі згаданого несучого елемента та може бути використана для декількох цілей. Наприклад, в одному з варіантів здійснення, якому віддається перевага, щонайменше одна наклейка виконана так, що вона може бути використана для щільного закривання внутрішньої упаковки у проміжки часу між використанням. Перевага цього полягає в захисті споживчих виробів всередині внутрішньої упаковки після першого відкриття вмістища. За іншим варіантом здійснення, якому віддається 1 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 60 перевага, щонайменше одна наклейка може бути виконана так, що вона може бути застосована на зовнішній поверхні вмістища як елемент оздоблення. Згадана щонайменше одна наклейка може мати нанесений на неї друк або може бути оздоблена по-іншому, і може бути використана, наприклад, для змінювання зовнішнього вигляду вмістища або підкреслення елементів його дизайну, або для персоналізації зовнішнього вигляду вмістища. Альтернативно або додатково згадана щонайменше одна наклейка може включати в себе ароматизатори, які можуть бути вивільнені споживачем при видаленні наклейки з несучого елемента. За варіантом, якому віддається перевага, ароматизатор включає в себе множину мікрокапсул, які вміщують ароматизатор, такий як рідка ароматична речовина, нанесені на поверхню наклейки. Під час використання наклейки, наприклад, коли наклейку видаляють з несучого елемента, мікрокапсули руйнуються та ароматична речовина вивільнюється. Мікрокапсули можуть бути нанесені на поверхню наклейки у рідкому покривному матеріалі, який виконує функції носія. За цим винаходом запропоноване обгорнуте обгорткою вмістище зі споживчими виробами, яке включає в себе: вмістище; щонайменше одну множину споживчих виробів, спакованих у внутрішню упаковку та розміщених всередині вмістища; зовнішню обгортку, яку обгорнуто навколо заповненого вмістища; та щонайменше одну наклейку, яка з можливістю видалення прикріплена до окремого несучого елемента, який знаходиться у просторі, обмеженому зовнішньою обгорткою, при цьому щонайменше одна наклейка включає в себе ароматизатор, вивільнення якого уможливлене при видаленні відповідної наклейки з несучого елемента. За варіантом, якому віддається перевага, згаданий ароматизатор включає в себе множину мікрокапсул, які вміщують певний ароматизатор, як описано вище. У наклейку може бути введений будь-який бажаний аромат. Наприклад, аромат може бути вибраний з-посеред: ментолу, перцевої м'яти, м'яти кучерявої, кофе, чаю та спецій (таких як кориця, гвоздика, імбир). В окремих варіантах здійснення цього винаходу, яким віддається перевага, вмістище включає в себе дві або більше наклейки(-йок), кожна з яких включає в себе ароматизатор. Ароматизатор, який входить до складу двох або більше наклейок, може бути однаковим або різним для різних наклейок. Коли ароматизатори є різними, це надає споживачу для вибору різні можливі варіанти. Дві або більше наклейки з ароматизаторами можуть бути розміщені на одному й тому несучому елементі або на різних несучих елементах. Коли наклейки розміщені на різних несучих елементах, дві або більше наклейки можуть спаковані та розміщені в просторі, обмеженому зовнішньою обгорткою, як разом, так і окремо. Наприклад, кожна наклейка з ароматизатором може бути спакована у власну упаковку або пакетик, що може бути окремим від інших, або вони можуть бути скріплені разом, наприклад, у рулоні або у блістерній упаковці. За варіантом, якому віддається перевага, якщо власні упаковки або пакетики з наклейками скріплені разом, то передбачаються лінії знеміцнення, так що упаковки абопакетики є легко відділюваними одна(-ин) від іншої(-ого). Дві або більше наклейки можуть бути у рулоні або блістерній упаковці. У обгорнутих обгорткою вмістищах за цим винаходом розміри несучого елемента за варіантом, якому віддається перевага, обрані такими, щоб вкладання несучого елемента не впливало на загальні розміри обгорнутого обгорткою вмістища. Несучий елемент може бути вкладений на передньому боці вмістища, або на задньому боці вмістища, або на будь-якому іншому боці. Несучий елемент може бути виготовлений з будь-якого прийнятного листового матеріалу, в тому числі, але без обмеження ними, паперу, картону або листової пластмаси. Поверхня несучого елемента, до якої прикріплена щонайменше одна наклейка, виготовлена з матеріалу, який уможливлює надійне прикріплення щонайменше однієї наклейки, але при цьому її легке видалення для прикріплення до вмістища або внутрішньої упаковки. Прийнятні для цього листові матеріали є відомими. Несучому елементу може бути наданий вигляд "вкладки" - виготовленого з листового матеріалу елемента, який може вкладатися у вмістище під час виробництва. Виробництво вкладок є добре відомим фахівцям, й обладнання для вкладання листового матеріалу у вмістища також відоме. Таким чином, цей винахід може бути легко здійснений з використанням існуючого пакувального обладнання. Вкладка може бути вкладена, наприклад, між внутрішньою упаковкою та вмістищем, або між внутрішньою упаковкою та множиною споживчих виробів. Таким чином, вкладка є зазвичай невидимою ззовні упаковки, якщо тільки вмістище не є принаймні частково прозорим. В результаті вкладка захищена самим вмістищем. Крім того, вкладка може відігравати роль сюрпризу для споживача. 2 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як альтернативний варіант, несучий елемент може мати вигляд "зовнішньої вкладки", яка вкладається між вмістищем та зовнішньою обгорткою під час виробництва. Розміщення як вкладки, так і "зовнішньої вкладки" може бути виконане із застосуванням наявного пакувального обладнання та відомих способів, що надає зрозумілі переваги. Наприклад, обладнання для роботи з вкладками та "зовнішніми вкладками! розкрите у WO-A2004/003726 та WO-A-2004/076322. Крім того, додавання несучого елемента не потребує модифікацій конструкції вмістища. Відповідно, щонайменше одна наклейка може бути легко додана до обгорнутих обгорткою вмістищ зі споживчими виробами без необхідності в якихось істотних модифікаціях наявного обладнання, технологічних процесів та заготовок вмістищ. Розміщення несучого елемента у просторі, обмеженому зовнішньою обгорткою, має перевагу, яка полягає в тому, що у такий спосіб наклейка захищається від тертя та інших впливів, які за відсутності такого захисту могли б погіршити функціональність або зовнішній вигляд наклейки. Крім того, зовнішня обгортка запобігає випадковій втраті несучого елемента, доки вони лишається цілою. Несучий елемент із щонайменше однією прикріпленою до нього наклейкою може бути виконаний повністю окремим від інших компонентів. У цьому випадку він може просто вкладатися всередину вмістища або між вмістищем та зовнішньою обгорткою під час складання обгорнутого обгорткою вмістища. Відповідно до альтернативного варіанту, якщо несучий елемент виконаний як "зовнішня вкладка", він може бути прикріплений до зовнішньої обгортки або ззовні упаковки, так що він залишається на відповідному місці доки вмістище не розпаковане. За варіантом, якому віддається перевага, у цьому випадку несучий елемент приклеєний до внутрішнього боку зовнішньої обгортки або ззовні вмістища з можливістю від'єднання, так що він може бути легко видалений та відділений від решти вмістища, як тільки видалена зовнішня обгортка. В процесі використання, після видалення наклейки з несучого елемента його можна викинути. На несучому елементі може бути передбачена одна наклейка. Як альтернатива, на несучому елементі може бути передбачена множина наклейок, які можуть мати однакові або різні розміри та форму. Як альтернатива, кожна наклейка з множини наклейок може бути на окремому несучому елементі. Якщо призначенням є оздоблення зовнішньої поверхні вмістища, множина наклейок може бути виконана з однаковими або різними графічними зображеннями або текстом. Крім того, несучий елемент може нести друковану інформацію під наклейкою, яка стає видимою тільки після видалення наклейки. Щонайменше одна наклейка включає в себе клей, який дозволяє багаторазове відклеювання-щільне приклеювання, так що наклейка може бути видалена з поверхні вмістища або внутрішньої упаковки та прикріплена знову до тієї самої або іншої поверхні багато разів. Перевага цього полягає в тому, що уможливлюється багаторазове відкриття та закриття внутрішньої упаковки для доступу до окремих споживчих виробів. У цьому випадку клей, який дозволяє багаторазове відклеювання-щільне приклеювання, за варіантом, якому віддається перевага, забезпечуватиме достатню клейкість для того, або уможливити принаймні таку кількість повторних приклеювань наклейки, яка дорівнює кількості споживчих виробів у внутрішній упаковці, так що наклейка може бути використана для багаторазового відкриваннящільного закривання внутрішньої упаковки доки вмістище не спорожніє. За варіантом здійснення цього винаходу, якому віддається особлива перевага, згадана щонайменше одна наклейка включає в себе першу частину наклейки та другу частину наклейки, причому згадана перша частина наклейки виконана придатною до прикріплювання до внутрішньої упаковки таким чином, що вона прикриватиме отвір у внутрішній упаковці, а згадана друга частина наклейки призначена для прикріплювання до верху внутрішньої упаковки таким чином, що вона надаватиме опору для першої частини наклейки. Клей на другій частині наклейки за варіантом, якому віддається перевага, є більш липким, ніж клей на першій частині наклейки. Більш липкий клей на другій частині наклейки міцно прикріплює наклейку до внутрішньої упаковки, так що наклейка не видаляється повністю при видаленні першої частини наклейки щоби дістатися споживчих виробів у внутрішній упаковці. За варіантом, якому віддається перевага, перша частина наклейки з'єднана з другою частиною наклейки, і крайки першої частини наклейки простягаються у другу частину наклейки у вигляді розташованих один навпроти іншого розрізів. Коли наклейка розміщена на внутрішній упаковці, розрізи дозволяють ділянці другої частини наклейки бути піднятою разом із першою частиною наклейки з внутрішньої упаковки. За варіантом, якому віддається перевага, кінець кожного з розташованих один навпроти іншого розрізів завершується напівкруглим розрізом, так що кожний розріз загинається назад. 3 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перевага від цієї напівкруглої форми полягає в тому, що вона запобігає розриванню наклейки через поширення розрізів коли наклейку тягнуть для відділення від внутрішньої упаковки та першу частину наклейки тягнуть від другої частини наклейки. Завдяки напівкруглим розрізам замість розривання матеріалу він загортається, так що пошкодження наклейки істотною мірою запобігається. За варіантом, якому віддається перевага, ділянки зліва та справа від кожного з розташованих один навпроти іншого розрізів з'єднані матеріальною перемичкою, розташованою на відстані від краю відповідного розрізу. Термін "матеріальна перемичка" в цьому тексті означає невелику ділянку з певного матеріалу, що простягається поперек згаданого розрізу, так що розріз в певному місці перервано. Матеріальна перемичка може бути утворена формуванням розташованих на одній лінії розрізів з коротким проміжком між ними, так що матеріальна перемичка утворена з матеріалу наклейки. Відповідно до альтернативних матеріалів матеріальна перемичка може бути накладена на розрізи після того, як розрізи виконано у наклейці. Сила, необхідна для видалення наклейки з несучого шару, є меншою за силу, яка руйнує матеріальні перемички. Завдяки цьому при видаленні наклейки з несучого шару та накладанні на внутрішню упаковку вона залишається непошкодженою і перша та друга частини наклейки утримуються разом матеріальною перемичкою. Це полегшує накладання наклейки, оскільки з наклейкою легше впоратись, коли зберігається її цілісність. Коли наклейку розміщено на внутрішній упаковці, матеріальні перемички можуть бути легко зруйновані для відділення першої та другої частин наклейки, так що внутрішня упаковка може бути відкрита. За варіантами здійснення винаходу, яким віддається перевага, у вмістищі, між вмістищем та внутрішньою упаковкою, передбачений внутрішній засіб забезпечення жорсткості. У випадку, коли застосований внутрішній засіб забезпечення жорсткості та щонайменше одна наклейка використовується для багаторазового відкривання-щільного закривання отвору внутрішньої упаковки, як описано вище, ця щонайменше одна наклейка може бути прикріплена до передньої стінки внутрішнього засобу забезпечення жорсткості для утримування язичкової частини у закритому положенні для щільного закривання вмістища. Перевага полягає у тому, що внутрішній засіб забезпечення жорсткості з великою площею поверхні підвищує конструкційну міцність вмістища. Підвищена конструкційна міцність, забезпечена внутрішнім засобом забезпечення жорсткості, уможливлює міцне прикріплення наклейки. Це особливо корисно для подальших операцій закриття, коли вмістище вже не є заповненим повністю. За варіантом, якому віддається перевага, внутрішній засіб забезпечення жорсткості включає в себе покривний шар, причому структура поверхні покривного шару обрана такою, що коли наклейка прикріплюється до покривного шару внутрішнього засобу забезпечення жорсткості, то перенесення клею з наклейки на покривний шар по суті не відбувається. Наприклад, внутрішній засіб забезпечення жорсткості може включати в себе покривний шар з шаруватого поліетилентерефталату (ПЕТ). Покривний шар може бути прозорим або металізованим. Запобігання перенесенню клею з наклейки на внутрішній засіб забезпечення жорсткості є корисним тим, що пил або невеликі частинки, наприклад, так зване "тютюнове кришиво", не приставатимуть до внутрішнього засобу забезпечення жорсткості. Для збільшення доступної площі поверхні внутрішнього засобу забезпечення жорсткості, до якої може бути приклеєна щонайменше одна наклейка, або передня стінка внутрішнього засобу забезпечення жорсткості, або передня стінка вмістища, або вони обидві можуть бути виконані так, щоб при відкриванні вмістища відкривалася більша площа внутрішнього засобу забезпечення жорсткості. Наприклад, в одному з варіантів здійснення на верхньому краю передньої стінки коробки вмістища виконаний виріз. Розмір та форма вирізу за варіантом, якому віддається перевага, відповідають розміру та формі щонайменше однієї наклейки, так що ця наклейка може бути приклеєна до внутрішнього засобу забезпечення жорсткості, що відкривається завдяки вирізу. За варіантом, якому віддається перевага, наклейка включає в себе вільну від клею ділянку поверхні, при цьому за розміром ця вільна від клею ділянка поверхні відповідає отвору у внутрішній упаковці. Коли наклейка прикріплена до внутрішньої упаковки, ця вільна від клею ділянка поверхні може прикривати отвір у внутрішній упаковці. Це запобігає налипанню пилу або невеликих частинок, наприклад, тютюнового кришива, до наклейки там, де наклейка може контактувати зі споживчими виробами, що містяться у внутрішній упаковці. За варіантом, якому віддається перевага, згадана щонайменше одна наклейка на одному з кінців має язичкову частину, яка не має на собі клею. Перевага цього полягає в тому, що язичкова частина дає змогу краще захватити наклейку і таким чином полегшує видалення згаданої щонайменше однієї наклейки з несучого елемента, а також з поверхні вмістища, 4 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішньої упаковки або внутрішнього засобу забезпечення жорсткості, до яких вона може бути згодом приклеєна. За варіантом, якому віддається особлива перевага, згадана язичкова частина є напівкруглою язичковою частиною, яка простягається від нижнього краю наклейки. За варіантом, якому віддається перевага, напівкругла язичкова частина не простягається на повну ширину наклейки, щоби додатково полегшити захват наклейки. У випадку, якщо згадана щонайменше одна наклейка призначена для накладання на зовнішню поверхню вмістища, переважно щонайменше одна наклейка може мати одну або більше ліній знеміцнення, таких як рядки перфораційних отворів, що збігаються з шарнірними лініями вмістища. Це потрібно для того, щоб щонайменше одна наклейка не заважала відкриванню вмістища для отримання доступу до споживчих виробів у ньому. Вмістище може мати будь-яку прийнятну форму для вміщення споживчих виробів. Наприклад, вмістище може бути вмістищем з відкидною кришкою, яке має одну або більше відкидних кришок, з'єднаних з коробкою, яка вміщує споживчі вироби. Альтернативно вмістище може бути вмістищем з висувною частиною і футляром, яке має внутрішню висувну частину для вміщення споживчих виробів, розташовану всередині зовнішнього футляру. У випадку, якщо вмістище є вмістищем з висувною частиною і футляром, зовнішній футляр або внутрішня висувна частина можуть включати в себе одну або більше відкидних кришок. Вмістище, внутрішній засіб забезпечення жорсткості, внутрішня упаковка та зовнішня обгортка можуть бути виготовлені з будь-яких прийнятних матеріалів, в тому числі, але без обмеження ними, картону, паперу, пластмаси, металу або їх комбінацій. За варіантом, якому віддається перевага, вмістище виготовлене з однієї або більше зігнутих пласких картонних заготовок, і за варіантом, якому віддається перевага, картон має масу 1 м від приблизно 100 г до приблизно 350 г. За варіантом, якому віддається перевага, внутрішня упаковка виготовлена з металевої фольги або металізованого паперу. За варіантом, якому віддається перевага, зовнішня обгортка є прозорою полімерною плівкою з, наприклад, поліетилену високої або низької густини, поліпропілену, орієнтованого поліпропілену, полівініліденхлориду, целюлозної плівки або їх комбінацій, і згадану зовнішню обгортку застосовують у відомий спосіб. Зовнішня обгортка може включати в себе розривальну стрічку. Крім того, на зовнішній обгортці можуть бути надруковані зображення, інформація для споживача або інші дані. Вмістища за цим винаходом можуть мати форму прямокутного паралелепіпеда з розташованими під прямим кутом поздовжніми та розташованими під прямим кутом поперечними ребрами. Альтернативно вмістище може мати одне або більше заокруглене(-их) поздовжнє(-іх) ребро(-ер), заокруглене(-их) поперечне(-их) ребро(-ер), скошене(-их) поздовжнє(іх) ребро(-ер), скошене(-их) поперечне(-их) ребро(-ер), або їх комбінації. Наприклад, вмістище за цим винаходом може включати в себе, але без обмеження цим: - одне або два поздовжнє(-і) заокруглене(-і) або скошене(-і) ребро(-а) на передній стінці та/або одне або два поздовжнє(-і) заокруглене(-і) або скошене(-і) ребро(-а) на задній стінці; - одне або два поперечне(-і) заокруглене(-і) або скошене(-і) ребро(-а) на передній стінці та/або одне або два поперечне(-і) заокруглене(-і) або скошене(-і) ребро(-а) на задній стінці; - одне поздовжнє заокруглене ребро та одне поздовжнє скошене ребро на передній стінці та/або одне поперечне заокруглене ребро та одне поперечне скошене ребро на задній стінці; - одне або два поперечне(-і) заокруглене(-і) або скошене(-і) ребро(-а) на передній стінці та одне або два поздовжнє(-і) заокруглене(-і) або скошене(-і) ребро(-а) на передній стінці; - два поздовжні заокруглені або скошені ребра на першій бічній стінці або два поперечні заокруглені або скошені ребра на другій бічній стінці. Якщо вмістище має одне або більше заокруглене(-их) ребро(-ер) та виготовлене з однієї або більше пласкої(-их) заготовки(-ок), то за варіантом, якому віддається перевага, ці заготовки мають три, чотири, п'ять, шість або сім рифлених або бігованих ліній для утворення кожного заокругленого ребра у складеному вмістищі. Ці рифлені або біговані лінії можуть бути виконані або зсередини, або ззовні вмістища. За варіантом, якому віддається перевага, рифлені або біговані лінії виконані на відстані від приблизно 0,3 мм до приблизно 4 мм одна від одної. За варіантом, якому віддається перевага, відстань між цими рифленими або бігованими лініями залежить від товщини пласкої заготовки. За варіантом, якому віддається перевага, відстань між рифленими або бігованими лініями становить від приблизно 0,5 товщини пласкої заготовки до приблизно 4 товщин пласкої заготовки. Якщо вмістище має одне або більше скошене(-их) ребро(-ер), то за варіантом, якому віддається перевага, скошене ребро має ширину від приблизно 1 мм до приблизно 10 мм, і за варіантом, якому віддається більша перевага, - від приблизно 2 мм до приблизно 6 мм. 5 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 Альтернативно вмістище може мати подвійний скіс, утворений трьома паралельними рифленими або бігованими лініями, які розташовані на такій відстані одна від іншої, що утворюють два різні скоси на ребрі вмістища. Якщо вмістище має скошене ребро та виготовлене з однієї або більше пласкої(-их) заготовки(-ок), то згаданий скіс може бути утворений двома паралельними рифленими або бігованими лініями на пласкій заготовці. Рифлені або біговані лінії можуть бути розташовані симетрично відносно ребра між першою стінкою та другою стінкою. Альтернативно ці рифлені або біговані лінії можуть бути розташовані асиметрично по відношенню до ребра між першою стінкою та другою стінкою, так що скіс простягається у першу стінку вмістища далі, ніж у другу стінку вмістища. Альтернативно вмістище може мати непрямокутний поперечний переріз, наприклад, багатокутний поперечний переріз, такий як трикутний або шестикутний, або ж овальний, напівовальний, круглий або напівкруглий. Вмістища за цим винаходом можуть застосовуватися, зокрема, як упаковки для видовжених курильних виробів, таких як, наприклад, сигарети, сигари або сигарили. Слід розуміти, що, в результаті відповідного вибору їхніх розмірів, вмістища за цим винаходом можуть бути виконані так, щоб вміщувати різну кількість сигарет звичайного розміру, великого розміру, надвеликого розміру, тонких або надтонких сигарет. В результаті відповідного вибору розмірів вмістища за цим винаходом можуть бути виконані так, щоб вміщувати різну загальну кількість курильних виробів або вміщувати курильні вироби за різними схемами укладання. Наприклад, в результаті відповідного вибору їхніх розмірів, вмістища за цим винаходом можуть бути виконані так, щоб вміщувати загалом від десяти до тридцяти курильних виробів. Курильні вироби у вмістищі можуть бути розташовані за різними схемами укладання залежно від загальної кількості цих курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд із шести, семи, восьми, дев'яти або десяти штук. Альтернативно курильні вироби можуть бути розташовані у два або більше рядів. Ці два або більше рядів можуть вміщувати однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: два ряди з п'яти, шести, семи, восьми, дев'яти або десяти штук; три ряди з п'яти або семи штук; або чотири ряди з чотирьох, п'яти або шести штук. Альтернативно ці два або більше ряди(-ів) можуть включати в себе щонайменше два ряди, які вміщують різну кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: ряд з п'яти штук та ряд з шести штук (схема 5-6); ряд із шести штук та ряд із семи штук (схема 6-7); ряд із семи штук та ряд із восьми штук (схема 7-8); середній ряд із п'яти штук та два зовнішні ряди із шести штук (схема 6-5-6); середній ряд із п'яти штук та два зовнішні ряди із семи штук (схема 7-5-7); середній ряд із шести штук та два зовнішні ряди з п'яти штук (схема 5-6-5); середній ряд із шести штук та два зовнішні ряди із семи штук (схема 7-6-7); середній ряд із семи штук та два зовнішні ряди із шести штук (схема 6-7-6); середній ряд із дев'яти штук та два зовнішні ряди з восьми штук (схема 8-9-8); або середній ряд із шести штук, один зовнішній ряд із п'яти штук та один зовнішній ряд із семи штук (схема 5-6-7). Вмістища за цим винаходом можуть вміщувати курильні вироби однакового типу чи торговельної марки або різних типів чи марок. Крім того, можуть бути вміщені як курильні вироби без фільтра, так і курильні вироби з фільтрами різних типів, а також курильні вироби різної довжини (наприклад, від приблизно 40 мм до приблизно 180 мм) та різного діаметра (наприклад, від приблизно 4 мм до приблизно 9 мм). Крім того, курильні вироби можуть мати різні міцність смаку, опір просмоктуванню та загальну кількість доставлюваних речовинчастинок. За варіантом, якому віддається перевага, розміри вмістища вибрані такими, що вони відповідають довжині курильних виробів та схемі їх розташування. Звичайно зовнішні розміри вмістища на приблизно 0,5-5 мм більші, ніж розміри множини або множин курильних виробів, розміщених усередині вмістища. Довжина, ширина та глибина вмістищ за цим винаходом можуть бути такими, що у закритому положенні кінцеві загальні розміри вмістища є подібними до розмірів звичайної одноразової пачки для двадцяти сигарет з відкидною кришкою. За варіантом, якому віддається перевага, вмістища за цим винаходом мають висоту від приблизно 60 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, висоту від приблизно 70 мм до приблизно 125 мм, причому висоту вимірюють від верхньої стінки до нижньої стінки вмістища. За варіантом, якому віддається перевага, вмістища за цим винаходом мають ширину від приблизно 12 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, 6 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 ширину від приблизно 70 мм до приблизно 125 мм, причому ширину вимірюють від однієї бічної стінки до іншої бічної стінки вмістища. За варіантом, якому віддається перевага, вмістища за цим винаходом мають глибину від приблизно 6 мм до приблизно 100 мм, а за варіантом, якому віддається більша перевага, глибину від приблизно 12 мм до приблизно 25 мм, причому глибину вимірюють від передньої стінки до задньої стінки вмістища (яка включає в себе шарнір між коробкою та кришкою). За варіантом, якому віддається перевага, відношення висоти вмістища до глибини вмістища становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддається більша перевага, - від приблизно 2/1 до приблизно 8/1, та за варіантом, якому віддається найбільша перевага, - від приблизно 3/1 до 5/1. За варіантом, якому віддається перевага, відношення ширини вмістища до глибини вмістища становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддається більша перевага, - від приблизно 2/1 до приблизно 8/1, та за варіантом, якому віддається найбільша перевага, - від приблизно 2/1 до 3/1. Так само як воно вміщає множину курильних виробів, згадане вмістище може додатково включати в себе інші споживчі вироби, наприклад, сірники, запальнички, засоби гасіння, освіжувачі подиху або електронні пристрої. Згадані інші споживчі вироби можуть бути прикріплені ззовні вмістища, розташовані усередині вмістища разом з курильними виробами, розташовані в окремому відсіку вмістища або розташовані за комбінаціями цих способів. Зовнішні поверхні вмістищ за цим винаходом можуть мати виконаний на них друк, рельєфне або плоскозаглиблене тиснення логотипів виробника або бренда, товарними знаками, слоганами або іншою інформацією та позначками для споживача, або ж ці відомості можуть бути нанесені в будь-який інший спосіб. Нижче цей винахід буде описаний, винятково як один з прикладів його здійснення, з посиланнями на супровідні фігури, де: на Фіг. 1 показаний вигляд спереду вмістища з відкидною кришкою, яке відповідає цьому винаходу, з наклейкою, розміщеною на внутрішній упаковці; та на Фіг. 2 показаний несучий елемент з наклейкою на несучому шарі. Вмістище 2 з відкидною кришкою, зображене на Фіг. 1, є прямокутним паралелепіпедом і включає в себе коробку 10 та кришку 20, яка шарнірно прикріплена до коробки 10 вздовж лінії шарніра, яка простягається по суті горизонтально по задній стінці вмістища 2. У коробці 10 вмістища 2 уміщено множину сигарет 5. Ця множина сигарет спакована у внутрішню упаковку 4. Загальний розмір та конструкція коробки 10 та кришки 20 вмістища 2 є по суті такими самими, як у звичайній упаковці з відкидною кришкою для сигарет. Коробка 10 має передню стінку 12 коробки, ліву бічну стінку коробки, праву бічну стінку 14 коробки, задню стінку коробки та нижню стінку коробки. Терміни "передній", "задній", "верхній", "нижній", "бічний", "верх", "низ" та інші терміни, вжиті для опису відносних положень компонентів вмістищ 2 за цим винаходом, стосуються вмістища, яке перебуває у вертикальному положенні, з кришкою 20 нагорі та лінією шарніра позаду. Терміни "лівий" та "правий" вжиті для визначення бічних стінок вмістища, якщо на це вмістище 2 дивитися спереду при його вертикальному положенні. Коли вмістище, що перебуває у вертикальному положенні, відкрите, то сигарети 5, вміщені у коробці 10, можуть бути витягнуті через верхній край вмістища 2. Верхній бік коробки 10 є відкритим для утворення верхнього отвору, крізь якій можуть бути витягнуті сигарети 5. Передня стінка 12 коробки на верхньому вільному краю 18 має напівкруглий виріз 16, призначення якого буде описано нижче. Кришка 20 має передню стінку 22 кришки, ліву бічну стінку кришки, праву бічну стінку 24 кришки, задню стінку кришки та верхню стінку кришки. Коли вмістище 2 закрите, вільні крайки стінок кришки 20 прилягають до вільних крайок стінок коробки 10 вздовж лінії прилягання, за винятком переду вмістища, де передбачено виріз 16. В результаті цього у закритому положенні стінки кришки 20 утворюють подовження відповідних стінок коробки 10, визначаючи стінки вмістища 2. Всередині коробки 10 вмістища 2 встановлений внутрішній засіб 30 забезпечення жорсткості. Внутрішній засіб 30 забезпечення жорсткості включає в себе передню стінку 32 внутрішнього засобу забезпечення жорсткості, ліву бічну стінку засобу забезпечення жорсткості та праву бічну стінку 34 засобу забезпечення жорсткості, які з'єднані з внутрішніми поверхнями передньої стінки 12 коробки, лівої бічної стінки коробки та правої бічної стінки 14 коробки, відповідно. Передня стінка 32 внутрішнього засобу забезпечення жорсткості має прямокутний виріз 36 на верхній вільному краю, для того щоб полегшити витягування сигарет 5 з коробки 10. 7 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 55 Передня стінка 32 внутрішнього засобу забезпечення жорсткості має достатню довжину для того, щоб простягатися нижче вирізу 16, який виконаний у передній стінці 12 коробки. До моменту першого відкриття вмістище 2 обгорнуте зовнішньою обгорткою (не показана), виготовленою з прозорої плівки, у відомий спосіб. Обгорнуте обгорткою вмістище включає в себе несучий елемент, або вкладку, показаний на Фіг. 2, який вкладений між коробкою 10 та внутрішньою упаковкою 4 під час складання вмістища 2. Вкладка 40 має прямокутну форму та трохи менша за розмірами, ніж передня стінка вмістища, так що вона може бути без утруднень вкладена всередину вмістища. Вкладка 40 має несучий шар 42, на якому передбачена здатна до самоприклеювання наклейка 50 (стікер). Наклейка 50 включає в себе загалом прямокутну першу частину 52 наклейки, яка призначена для прикріплення до верхнього-переднього боку внутрішньої упаковки 4. Крім того, наклейка 50 включає в себе загалом прямокутну другу частину 54 наклейки, яка з'єднана з першою частиною 52 наклейки. Друга частина 54 наклейки призначена для прикріплення до верхнього боку внутрішньої упаковки 4. Крайка 56 першої частини 52 наклейки простягається в другу частину 54 наклейки у вигляді розрізу для того, щоб уможливити знімання ділянки другої частини 54 наклейки з верху внутрішньої упаковки 4 для отримання доступу до сигарет 5. Ці розрізи завершуються напівкруглими розрізами 62. Напівкругла форма запобігає подальшому розриванню за лініями розрізів при відділенні наклейки 50 від внутрішньої упаковки 4. Ділянки зліва та справа від розрізів з'єднані невеликими матеріальними перемичками 60. Матеріальні перемички 60 виконані таким чином, що зусилля, яке необхідне для видалення наклейки 50 з несучого шару 42, не є достатнім для руйнування цих перемичок, так що перемички забезпечують збереження цілісності наклейки 50. Це спрощує накладання наклейки 50 на внутрішню упаковку 4. Перемички 60 можуть бути легко зруйновані при підніманні наклейки для отримання доступу до сигарет 5, коли наклейка 50 вже прикріплена до внутрішньої упаковки 4. Бік наклейки 50, який звернений до носія 40, вкритий клеєм, який дозволяє багаторазове відклеювання-щільне приклеювання і який здатний легко відклеюватися, за винятком ділянки 58 поверхні, показаної пунктирними лініями на Фіг. 2. Ділянка 58 поверхні прикриває отвір у внутрішній упаковці 4, коли вона накладена на внутрішню упаковку 4. Через відсутність клею на цій ділянці 58 поверхні, пил та невеликі частинки, такі як, наприклад, тютюнове кришиво, або кінці сигарет 5 не приклеюються до наклейки 50. Крім того, це запобігає перенесенню клею з наклейки 50 на сигарети 5. Напівкругла язичкова частина 64 простягається від нижньої крайки першої частини 52 наклейки. Діаметр цієї напівкруглої язичкової частини 64 менший, ніж ширина нижньої частини першої частини 52 наклейки, так що вона не простягається на повну ширину наклейки 50. Напівкругла язичкова частина 64 наклейки 50 не включає в себе клей, і тому полегшує видалення наклейки. Для того, щоб надійно закрити отвір у внутрішній упаковці, тим самим знову щільно закривши внутрішню упаковку 4, нижня частина першої частини 52 наклейки 50 може бути приклеєна до внутрішньої упаковки 4 на передньому боці спакованої множини споживчих виробів та передньої стінки 32 внутрішнього засобу забезпечення жорсткості. Коли внутрішня упаковка щільно закрита, напівкругла язичкова частина 64 наклейки буде перебувати всередині вирізу 16, виконаного у передній стінці коробки 10 вмістища 2. Розмір та форма наклейки 50 є такими, що наклейка повністю прикриває отвір у внутрішній упаковці, забезпечуючи тим самим щільне закривання. Клей на наклейці 50 є таким, що наклейка 50 може бути легко видалена з внутрішнього засобу 30 забезпечення жорсткості та знову щільно приклеєна, для того щоб відкрити та закрити отвір у внутрішній упаковці 4 декілька разів, поки вмістище 2 не стане порожнім. Для того, щоб запобігти перенесенню клею з наклейки 50 на внутрішній засіб 30 забезпечення жорсткості, цей внутрішній засіб 30 забезпечення жорсткості вкритий металізованим шаром шаруватого поліетилентерефталату (ПЕТ). Вмістище 2 може бути заповнене та складене із застосуванням відомих пристроїв та способів, модифікованих шляхом додавання відомого обладнання для додавання у вмістище вкладки 40 з наклейкою 50. ФОРМУЛА ВИНАХОДУ 1. Обгорнуте обгорткою вмістище зі споживчими виробами, яке включає в себе: вмістище; 8 UA 110928 C2 5 10 15 20 25 30 35 40 45 50 щонайменше одну множину споживчих виробів, спакованих у внутрішню упаковку та розміщених всередині вмістища, причому внутрішня упаковка має язичкову частину, визначену щонайменше однією лінією знеміцнення на внутрішній упаковці, причому уможливлене принаймні часткове відділення згаданої язичкової частини від решти внутрішньої упаковки для утворення отвору, крізь який можна дістатися споживчих виробів, так що згадана язичкова частина матиме можливість переміщення між закритим положенням, у якому отвір прикрито, та відкритим положенням, у якому споживчі вироби можуть бути вийняті крізь згаданий отвір; зовнішню обгортку, яку обгорнуто навколо заповненого вмістища; щонайменше одну наклейку, яка включає в себе клей, який дозволяє багаторазове відклеювання-щільне приклеювання, причому наклейка з можливістю видалення прикріплена до окремого несучого елемента, який знаходиться у просторі, обмеженому зовнішньою обгорткою, при цьому згадана наклейка виконана придатною до прикріплення до язичкової частини внутрішньої упаковки та здатною утримувати язичкову частину в закритому положенні; та внутрішній засіб забезпечення жорсткості, розміщений всередині вмістища, при цьому згаданий несучий елемент не є частиною цього внутрішнього засобу забезпечення жорсткості. 2. Обгорнуте обгорткою вмістище за п. 1, яке відрізняється тим, що згаданий несучий елемент розміщений між згаданою внутрішньою упаковкою та згаданим вмістищем. 3. Обгорнуте обгорткою вмістище за п. 1, яке відрізняється тим, що згаданий несучий елемент розміщений між внутрішньою упаковкою та споживчими виробами. 4. Обгорнуте обгорткою вмістище за п. 1, яке відрізняється тим, що згаданий несучий елемент приклеєний до зовнішньої поверхні вмістища або до внутрішньої поверхні зовнішньої обгортки. 5. Обгорнуте обгорткою вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що наклейка включає в себе вільну від клею ділянку поверхні, причому ця вільна від клею ділянка поверхні за розмірами відповідає згаданому отвору у внутрішній упаковці. 6. Обгорнуте обгорткою вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згаданий внутрішній засіб забезпечення жорсткості включає в себе покривний шар, причому структура поверхні покривного шару вибрана такою, що при прикріпленні наклейки до цього покривного шару внутрішнього засобу забезпечення жорсткості перенесення клею з наклейки на покривний шар по суті не відбувається. 7. Обгорнуте обгорткою вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згадана щонайменше одна наклейка на одному з кінців має язичкову частину, яка не має на собі клею. 8. Обгорнуте обгорткою вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згадана щонайменше одна наклейка включає в себе один або більше рядів перфораційних отворів. 9. Обгорнуте обгорткою вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згадана щонайменше одна наклейка включає в себе першу частину наклейки для прикріплення до переднього боку внутрішньої упаковки та другу частину наклейки для прикріплення до верхнього боку внутрішньої упаковки, причому перша частина наклейки з'єднана з другою частиною наклейки, і при цьому крайки першої частини наклейки простягаються у другу частину наклейки у вигляді розташованих один навпроти іншого розрізів. 10. Обгорнуте обгорткою вмістище за п. 9, яке відрізняється тим, що кінець кожного з розташованих один навпроти іншого розрізів завершується напівкруглим розрізом. 11. Обгорнуте обгорткою вмістище за одним з пп. 9 або 10, яке відрізняється тим, що ділянки зліва та справа від кожного з розташованих один навпроти іншого розрізів з'єднані матеріальною перемичкою, розташованою на відстані від краю відповідного розрізу. 12. Обгорнуте обгорткою вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що включає в себе ароматизатор, який вивільнюється при видаленні наклейки з несучого елемента. 13. Обгорнуте обгорткою вмістище за п. 12, яке відрізняється тим, що ароматизатор включає в себе множину мікрокапсул, які вміщують рідку ароматичну речовину, причому ці мікрокапсули нанесені на поверхню згаданої наклейки. 14. Обгорнуте обгорткою вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що вміщує курильні вироби. 9 UA 110928 C2 10 UA 110928 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
