Виріб з наклейкою (варіанти) та спосіб прикріплення ароматичної наклейки до упаковки

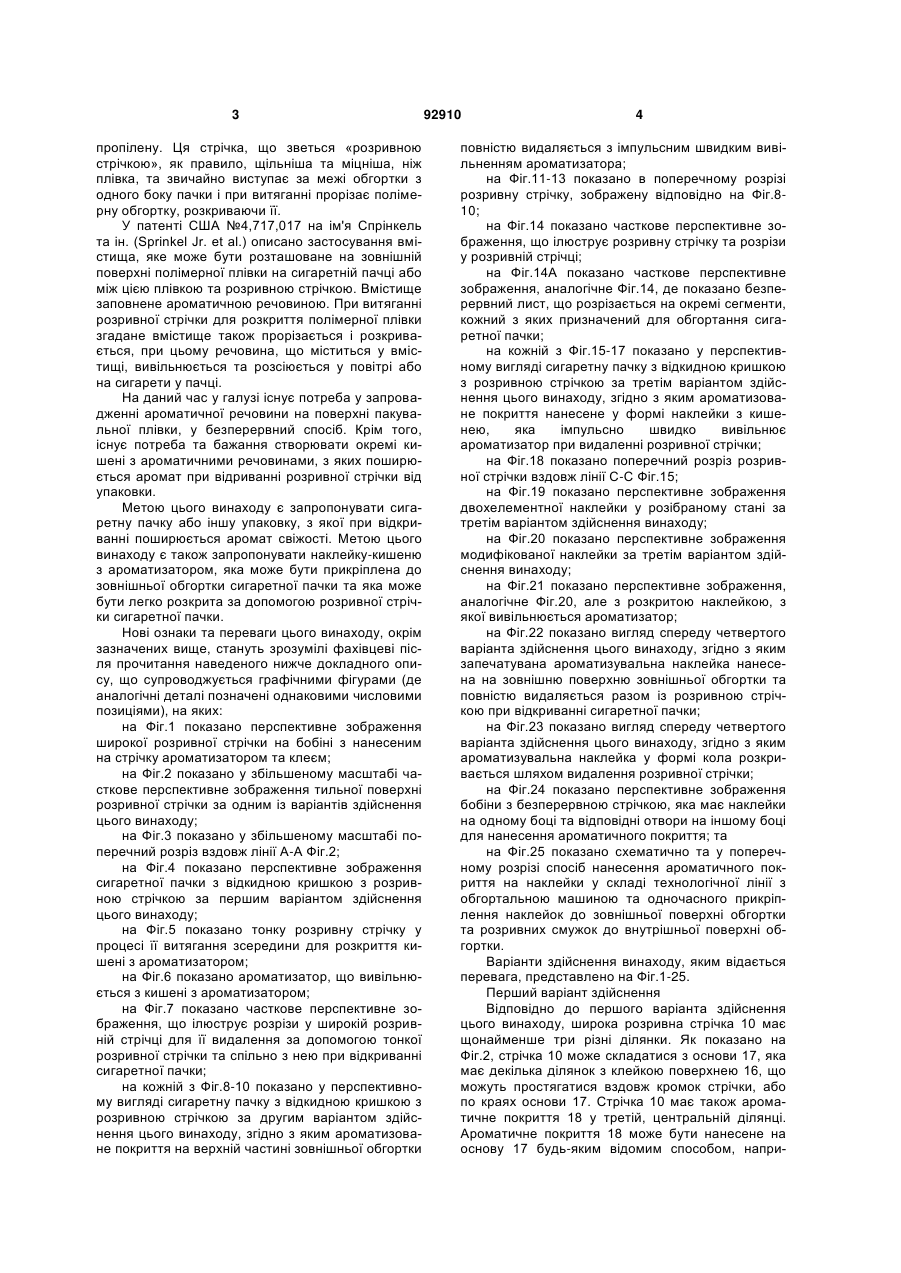

1. Виріб, який має: плівку, обгорнуту навколо упаковки; наклейку, яка включає в себе декілька шарів, що замикають між собою ароматичну речовину; перший клей, який прикріплює наклейку до плівки; та розривну стрічку для прорізування плівки та наклейки з вивільненням ароматичної речовини з наклейки. 2. Виріб за п. 1, який відрізняється тим, що принаймні частина наклейки розташована на зовнішній поверхні плівки безпосередньо навпроти розривної стрічки. 3. Виріб за п. 2, який відрізняється тим, що згадана частина являє собою край наклейки. 4. Виріб за п. 3, який відрізняється тим, що перший зовнішній шар наклейки прикріплений до другого зовнішнього шару наклейки із застосуванням другого клею, а другий зовнішній шар наклейки прикріплений до плівки із застосуванням першого клею. 5. Виріб за п. 4, який відрізняється тим, що певна частина першого зовнішнього шару перекриває C2 2 UA 1 3 пропілену. Ця стрічка, що зветься «розривною стрічкою», як правило, щільніша та міцніша, ніж плівка, та звичайно виступає за межі обгортки з одного боку пачки і при витяганні прорізає полімерну обгортку, розкриваючи її. У патенті США №4,717,017 на ім'я Спрінкель та ін. (Sprinkel Jr. et al.) описано застосування вмістища, яке може бути розташоване на зовнішній поверхні полімерної плівки на сигаретній пачці або між цією плівкою та розривною стрічкою. Вмістище заповнене ароматичною речовиною. При витяганні розривної стрічки для розкриття полімерної плівки згадане вмістище також прорізається і розкривається, при цьому речовина, що міститься у вмістищі, вивільнюється та розсіюється у повітрі або на сигарети у пачці. На даний час у галузі існує потреба у запровадженні ароматичної речовини на поверхні пакувальної плівки, у безперервний спосіб. Крім того, існує потреба та бажання створювати окремі кишені з ароматичними речовинами, з яких поширюється аромат при відриванні розривної стрічки від упаковки. Метою цього винаходу є запропонувати сигаретну пачку або іншу упаковку, з якої при відкриванні поширюється аромат свіжості. Метою цього винаходу є також запропонувати наклейку-кишеню з ароматизатором, яка може бути прикріплена до зовнішньої обгортки сигаретної пачки та яка може бути легко розкрита за допомогою розривної стрічки сигаретної пачки. Нові ознаки та переваги цього винаходу, окрім зазначених вище, стануть зрозумілі фахівцеві після прочитання наведеного нижче докладного опису, що супроводжується графічними фігурами (де аналогічні деталі позначені однаковими числовими позиціями), на яких: на Фіг.1 показано перспективне зображення широкої розривної стрічки на бобіні з нанесеним на стрічку ароматизатором та клеєм; на Фіг.2 показано у збільшеному масштабі часткове перспективне зображення тильної поверхні розривної стрічки за одним із варіантів здійснення цього винаходу; на Фіг.3 показано у збільшеному масштабі поперечний розріз вздовж лінії А-А Фіг.2; на Фіг.4 показано перспективне зображення сигаретної пачки з відкидною кришкою з розривною стрічкою за першим варіантом здійснення цього винаходу; на Фіг.5 показано тонку розривну стрічку у процесі її витягання зсередини для розкриття кишені з ароматизатором; на Фіг.6 показано ароматизатор, що вивільнюється з кишені з ароматизатором; на Фіг.7 показано часткове перспективне зображення, що ілюструє розрізи у широкій розривній стрічці для її видалення за допомогою тонкої розривної стрічки та спільно з нею при відкриванні сигаретної пачки; на кожній з Фіг.8-10 показано у перспективному вигляді сигаретну пачку з відкидною кришкою з розривною стрічкою за другим варіантом здійснення цього винаходу, згідно з яким ароматизоване покриття на верхній частині зовнішньої обгортки 92910 4 повністю видаляється з імпульсним швидким вивільненням ароматизатора; на Фіг.11-13 показано в поперечному розрізі розривну стрічку, зображену відповідно на Фіг.810; на Фіг.14 показано часткове перспективне зображення, що ілюструє розривну стрічку та розрізи у розривній стрічці; на Фіг.14А показано часткове перспективне зображення, аналогічне Фіг.14, де показано безперервний лист, що розрізається на окремі сегменти, кожний з яких призначений для обгортання сигаретної пачки; на кожній з Фіг.15-17 показано у перспективному вигляді сигаретну пачку з відкидною кришкою з розривною стрічкою за третім варіантом здійснення цього винаходу, згідно з яким ароматизоване покриття нанесене у формі наклейки з кишенею, яка імпульсно швидко вивільнює ароматизатор при видаленні розривної стрічки; на Фіг.18 показано поперечний розріз розривної стрічки вздовж лінії С-С Фіг.15; на Фіг.19 показано перспективне зображення двохелементної наклейки у розібраному стані за третім варіантом здійснення винаходу; на Фіг.20 показано перспективне зображення модифікованої наклейки за третім варіантом здійснення винаходу; на Фіг.21 показано перспективне зображення, аналогічне Фіг.20, але з розкритою наклейкою, з якої вивільнюється ароматизатор; на Фіг.22 показано вигляд спереду четвертого варіанта здійснення цього винаходу, згідно з яким запечатувана ароматизувальна наклейка нанесена на зовнішню поверхню зовнішньої обгортки та повністю видаляється разом із розривною стрічкою при відкриванні сигаретної пачки; на Фіг.23 показано вигляд спереду четвертого варіанта здійснення цього винаходу, згідно з яким ароматизувальна наклейка у формі кола розкривається шляхом видалення розривної стрічки; на Фіг.24 показано перспективне зображення бобіни з безперервною стрічкою, яка має наклейки на одному боці та відповідні отвори на іншому боці для нанесення ароматичного покриття; та на Фіг.25 показано схематично та у поперечному розрізі спосіб нанесення ароматичного покриття на наклейки у складі технологічної лінії з обгортальною машиною та одночасного прикріплення наклейок до зовнішньої поверхні обгортки та розривних смужок до внутрішньої поверхні обгортки. Варіанти здійснення винаходу, яким відається перевага, представлено на Фіг.1-25. Перший варіант здійснення Відповідно до першого варіанта здійснення цього винаходу, широка розривна стрічка 10 має щонайменше три різні ділянки. Як показано на Фіг.2, стрічка 10 може складатися з основи 17, яка має декілька ділянок з клейкою поверхнею 16, що можуть простягатися вздовж кромок стрічки, або по краях основи 17. Стрічка 10 має також ароматичне покриття 18 у третій, центральній ділянці. Ароматичне покриття 18 може бути нанесене на основу 17 будь-яким відомим способом, напри 5 клад, шляхом набризкування, занурення або інших засобів механічного або хімічного перенесення. Як показано на Фіг.1, стрічку 10 перед утворенням клейких поверхонь 16 та ароматичного покриття 18 або після нього можна зберігати на бобіні 12, завдяки чому уможливлюється подавання стрічки в пакувальне устаткування (не показане). Як показано на Фіг.3, на внутрішній поверхні плівки 20 з боку, оберненого до упаковки 22 (показаної умовно штрих-пунктирними лініями), яка може бути сигаретною пачкою, знаходиться вузька розривна стрічка 14. На другому боці, або зовнішній поверхні, плівки 20 передбачена стрічка 10, розташована навпроти стрічки 14, із узгодженням її розташуванням з розташуванням стрічки 14. Стрічка 10 прикріплена до плівки 20 клеєм 16, утворюючи, таким чином, кишеню 19 або множину окремих кишень (не показані), в яких "запечатано" ароматичне покриття 18. Розривна стрічка 14 та розривна стрічка 10 можуть бути виготовлені з подібних матеріалів, наприклад, із полімерів. Розривна стрічка 14 може бути виготовлена з матеріалу, міцнішого ніж матеріал розривної стрічки 10, для забезпечення здатності розривної стрічки 14 прорізати як обгортку 20, так і розривну стрічку 10. Наприклад, розривна стрічка 14 може бути виготовлена з поліпропілену, а розривна стрічка 10 - з поліетилену. Однак можна застосовувати будь-які матеріали, що мають придатні характеристики. Після прикріплення стрічки 10 та стрічки 14 до плівки 20 плівка 20 може бути розрізана на окремі листи (не показані) та застосована для обгортання упаковок 22, як це добре відомо в галузі пакування сигарет, для одержання обгорнутої упаковки, показаної на Фіг.4. Таким чином, упаковка є герметичною (запечатаною), і упаковані вироби, наприклад, сигарети, можуть утримуватися свіжими. Як показано на Фіг.5, розривну стрічку 14 можна витягувати вздовж поверхні упаковки 22 для прорізання плівки 20 (зовнішньої обгортки) та стрічки 10. При цьому, як показано на Фіг.6, верхня частина 20А плівки 20 відокремлюється від нижньої частини 20В плівки 20, і ароматизатор вивільнюється з кишені (кишень) 19 з ароматизатором у напрямі, показаному стрілками 24. На стрічці 10, як показано на Фіг.7, можуть бути виконані прорізи 26 та 27 для сприяння згаданим у попередньому абзаці прорізанню та відокремленню. Коли тягнуть за розривний язичок 25, поперечний проріз 26 забезпечує відділення язичка 25 від частини стрічки 10. Коли тягнуть за розривний язичок 25 стрічку 14, поздовжні прорізи 27 забезпечують напрямність процесу розривання та сприяють поширенню розриву у плівці 20 та стрічці 10. Стрічка 14 прорізає стрічку 10 завдяки клею 16, завдяки якому стрічка 10 утримується на зовнішній поверхні плівки 20 внаслідок прикріплення до неї обох кромок стрічки 10. Вздовж лінії розриву простір між плівкою 20 та стрічкою 10 відкривається, і утворена щілина утворює вихід для вивільнення ароматизатора з кишені 19. Після відкривання ароматизатора він може лишатися на упаковці 22, оскільки ароматичне покриття передбачене на нижній частині плівки 20, 92910 6 яку споживач, як правило, залишає на упаковці. Верхню частину плівки 20, на якій все ще може лишатися частина стрічки 10, прикріплена клеєм 16, споживач зазвичай викидає. Таким чином, відповідно до першого варіанта здійснення винаходу ароматична речовина вивільнюється та при цьому ароматична речовина може певною мірою утримуватися на упаковці завдяки тому, що більша частина стрічки 10, що має ароматичне покриття, лишається на упаковці 22. Другий варіант здійснення Відповідно до другого варіанта здійснення цього винаходу, ілюстрованого Фіг.8-10, упаковка 22 споряджена такою самою широкою розривною стрічкою 10, описаною у першому варіанту, але вивільнювана ароматична речовина не лишається на упаковці 22, оскільки ароматичне покриття передбачене на верхній частині 20А плівки 20, яку споживач звичайно викидає після розкриття упаковки. Нижня частина 20В плівки 20, яку споживач може лишити на упаковці, може ще містити певну частину стрічки 10, але частина стрічки 10 з клеєм 16, що лишилася, не містить помітної кількості ароматичного покриття 18. Таким чином, відповідно до другого варіанта, аромат відчувається протягом лише нетривалого проміжку часу. Подібно до першого варіанта, між плівкою 20 (зовнішньою обгорткою) та упаковкою 22 (показаною умовно штрих-пунктирними лініями), як показано на Фіг.11, розташована розривна стрічка 14. До зовнішньої поверхні плівки 20 навпроти стрічки 14 прикріплена стрічка 10. Стрічка 10 прикріплена до плівки 20 клеєм 16, утворюючи, таким чином, кишеню 19 або множину окремих кишень (не показані), в яких "запечатане" ароматичне покриття 18. Як показано на Фіг.8, стрічка 10 розташована відносно стрічки 14 таким чином, що більша частина ароматичного покриття 18 або навіть усе це покриття розташоване на верхній частині 20А плівки 20. Як показано на Фіг.9 та Фіг.10, стрічку 14 можна витягувати вздовж поверхні упаковки 22 для прорізання обгорткової плівки 20 та стрічки 10. Як показано на Фіг.10, верхня частина 20А плівки 20 при цьому відокремлюється від нижньої частини 20В плівки 20, і ароматизатор вивільнюється з кишені (кишень) 19 з ароматизатором у напрямі, показаному стрілками 24А. Таким чином, як показано на Фіг.12, відповідно до другого варіанта здійснення винаходу ароматизатор може вивільнюватися подібно до того, як ароматизатор вивільнюється у першому варіанті здійснення винаходу. Як показано на Фіг.12, стрічка 14 прорізає обгортку 20 та стрічку 10 завдяки клею 16, завдяки якому стрічка 10 утримується на зовнішній поверхні плівки 20 внаслідок прикріплення до неї обох кромок стрічки 10. Вздовж лінії розриву простір між плівкою 20 та стрічкою 10 відкривається, і утворена щілина утворює вихід для вивільнення запечатаного ароматизатора, як показано на Фіг.9. За альтернативним варіантом, як показано на Фіг.13, за допомогою стрічки 14 можна повністю піднімати стрічку 10 і відокремлювати її від плівки 20 шляхом руйнування клейового з'єднання між 7 стрічкою 10 та плівкою 20 для відкривання ароматичного покриття 18 та вивільнення ароматизатора. Як показано на Фіг.13, для прикріплення основи 17 до плівки 20 можна застосовувати клей 30 меншої міцності. За цим альтернативним варіантом стрічка 10 не так міцно з'єднана з плівкою 20. При витягуванні стрічки 14 вздовж упаковки 22 (не показаної) у плівці 20 утворюється розрив, і стрічка 10 повністю відокремлюється від плівки 20 разом із розривною стрічкою 14. У стрічці 10 можуть бути виконані прорізи 26, показані на Фіг.14, для , сприяння згаданому в попередньому абзаці відокремленню. Коли тягнуть за розривний язичок 25, прорізи 26 забезпечують відділення язичка 25 від частини стрічки 10. Коли тягнуть за розривний язичок 25 стрічку 14, прорізи 27 забезпечують напрямність процесу розривання та сприяють поширенню розриву у плівці 20 та стрічці 10. Вважається, що стрічка 10, стрічка 14 та частина 20А плівки викидаються відразу ж після розкриття пачки. Відповідно, аромат відчувається лише протягом нетривалого проміжку часу та не залишається з упаковкою. На Фіг.14А показано безперервну стрічку обгортки 20, що розрізається на окремі сегменти вздовж поперечних ліній розрізу 29 та 29А, а також вздовж контура відривного язичка 25. На протилежних поверхнях обгортки передбачені внутрішня розривна стрічка 10 та вузька розривна стрічку 14. Прорізи 29 та 29А перерізають обгортку 20 та розривну стрічку 10, а проріз вздовж контура відривного язичка перерізає розривну стрічку 14. Третій варіант здійснення Фіг.15-17 ілюструють здійснення цього винаходу відповідно до третього варіанта, згідно з яким ароматизатор нанесений у формі наклейки з кишенею, яка забезпечує імпульсний викид аромату при видаленні розривної стрічки. Відповідно до цього третього варіанта, окрема кишеня виконана шляхом з'єднання двох шарів матеріалу між собою або з плівкою 20 з утворенням наклейки 30. Як показано на Фіг.18 та Фіг.20, верхній шар 32 замикального матеріалу з'єднаний з нижнім шаром 33 замикального матеріалу. Ці два шари утримуються у з'єднаному стані за допомогою клею 36 або будь-яких інших з'єднувальних засобів або способів; шари 32 та 33 приєднані до плівки 20 міцним клеєм 37. На одному з шарів 32 та 33 на поверхні, оберненій до другого з цих шарів, або ж на обох цих шарах може передбачатися ароматична речовина 38, подібно до того, як розглядалося вище в описі першого та другого варіантів. Шари 32 та 33 можуть повністю замикати між собою ароматичну речовину 38, або ж шар 32 може простягатися за межі шару 33 з утворенням кишені, яка закривається шляхом прикріплення перекриваючої частини шару 32 до плівки 20. Наклейка 30 може бути прикріплена до плівки 20 таким чином, що частина наклейки знаходиться прямо навпроти розривної стрічки 14. Наклейка 30 може також мати проріз або надріз 39 для полегшення відкривання кишені, що містить ароматичну речовину. Якщо шар 32 простягається за межі шару 33, як показано ( на Фіг.20, та прикріплений без 92910 8 посередньо до плівки 20, то надрізається тільки шар 32 для полегшення його розривання. Якщо шар 32 не перекриває шар 33, можуть бути надрізані обидва шари, так що частина з'єднаних шарів 32 та 33 може бути видалена для розкриття кишені 39 та вивільнення ароматизатора з ароматичного покриття 38, як показано на Фіг.16. Як показано на Фіг.17, верхня частина 20А плівки 20 може бути потім викинута. За альтернативним варіантом, шар 32 може бути повністю видалений з наклейки 30 при відкриванні упаковки, як показано на Фіг.19. В такому варіанті шари 32 та 33 можуть бути з'єднані між собою клеєм, який має меншу міцність або адгезію, ніж клей, яким наклейка 30 приєднана до плівки 20. Перекриваюча частина шару 32, показана, наприклад, на Фіг.20, може бути прикріплена клеєм, який має сильнішу адгезію, ніж клей 36, яким скріплені між собою шари 32 та 33. Наприклад, клей на перекриваючій частині шару 32 може мати однакову адгезію з клеєм, яким наклейка приєднана до плівки 20. У цьому альтернативному виконанні третього варіанта надріз непотрібний. Як показано на Фіг.19, при витягуванні розривної стрічки 14 шар 32 може бути відділений від шару 33 з вивільненням ароматизатора. В такому разі досягається вища ефективність вивільнення ароматизатора 24В. Як показано на Фіг.20 та Фіг.21, наклейка 30 може бути приєднана до плівки 20 до або після обгортання упаковки 22 плівкою 20. При витягуванні стрічки 14 через наклейку 30 уможливлюється вивільнювання ароматизатора. Частина наклейки 30, не розташована безпосередньо навпроти стрічки 14, може бути розташована переважно на верхній частині 20А плівки 20 або переважно на нижній частині 20В плівки 20 з метою забезпечення бажаних характеристик утримання аромату з упаковкою, розглянутих вище в описі першого та другого варіантів. Четвертий варіант здійснення На Фіг.22-25 показано четвертий варіант здійснення цього винаходу, відповідно до якого ароматичне покриття 48 нанесене на наклейку 40. Як показано на Фіг.24, на бобіні 41 з безперервною стрічкою 42 можуть передбачатися, з одного боку, наклейки 40, а з другого боку - відповідні отвори 43 для нанесення ароматичного покриття. Як показано на Фіг.25, аплікатор 44 може наносити ароматичне покриття 48 через отвори 43 на наклейки 40 безпосередньо перед їх зніманням зі стрічки 42 та прикріпленням до плівки (зовнішньої обгортки) 20. Наклейки 40 подаються в напрямі плівки 20 за допомогою барабана 45. Коли наклейка 40 наближається до плівки 20, край наклейки 40 відокремлюється від стрічки 42, і наклейка 40 прикріплюється до плівки 20. У такий спосіб ароматичне покриття 48 замикається між плівкою 20 та наклейкою 40. Подавання наклейок 40 до плівки 20 здійснюють таким чином, що принаймні частина наклейки 40 розташовується на плівці 20 безпосередньо навпроти відривної стрічки 14. Потім плівка 20 розрізається на окремі листи та спосіб обгортається навколо упаковок 22, з одержанням обгорну 9 тих упаковок із наклейками 40, розташованими на зовнішній поверхніплівкової обгортки, див. Фіг.22 та Фіг.23. Клей 46 для прикріплення наклейки 40 до плівки 20 може бути міцним настільки, щоб замикати ароматизатор між плівкою та наклейкою, але з можливістю легкого знімання наклейки за допомогою розривної стрічки 14. Як показано на Фіг.23, при витягуванні розривної стрічки 14 вздовж поверхні упаковки 22 верхня частина 20А плівки 20 може відокремлюватися від нижньої частини 20В. При витягуванні стрічки в районі наклейки остання повністю знімається з поверхні плівки 20. Відповідно, ароматичне покриття вступає в контакт з повітрям, і ароматизатор вивільнюється. Відповідно до альтернативного варіанту клей 46 для прикріплення наклейки 40 до плівки 20 може бути міцним настільки, щоб при витягуванні стрічки 14 вздовж поверхні упаковки 22 стрічка 14 прорізала наклейку 40 для відкриття ароматичного покриття 48 та вивільнення ароматизатора. Слід зазначити, що наклейки 30 та 40 можуть прикріплюватися на плівку 20 як до, так і після обгортання упаковки 22 плівкою 20. На наклейках може бути надрукована рекламна інформація. Така наклейка може розміщуватися на упаковці 22 92910 10 виробником або продавцем як захід, спрямований на просування упаковки на ринку. У поданому вище описі ілюструється та розкривається даний винахід. В описі показано та описано лише варіанти здійснення винаходу, яким віддається перевага, але слід розуміти, що винахід може бути використаний у численних інших комбінаціях, модифікаціях та умовах використання та може t бути змінений або модифікований в межах розкритої в цьому описі суті винаходу, з урахуванням наданої в цьому описі інформації та/або досвіду або знань, накопичених у галузі пакування та, більш конкретно, обгортання сигаретних пачок. Варіанти здійснення винаходу, описані вище, призначені для пояснення найкращих відомих способів реалізації винаходу та для уможливлення використання винаходу фахівцями в описаних або в інших варіантах та із застосуванням різноманітних модифікацій, необхідних для конкретних застосувань цього винаходу. Відповідно, цей опис не призначений для обмеження обсягу винаходу варіантами здійснення, розкритими в описі. Крім того, мається на увазі, що формула винаходу охоплює й альтернативні варіанти здійснення винаходу. 11 92910 12 13 Комп’ютерна верстка Л. Купенко 92910 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
