Блок на основі картону

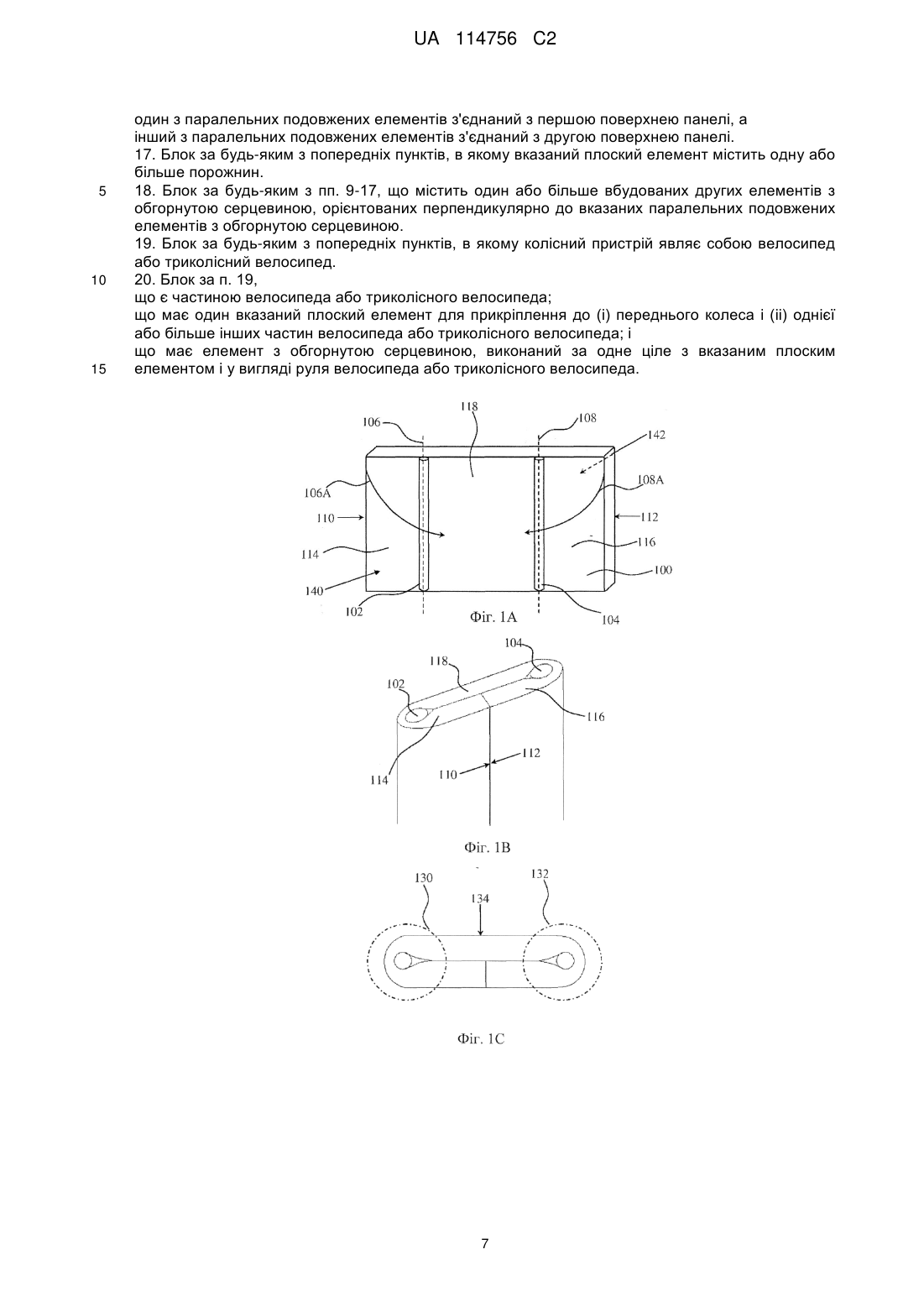

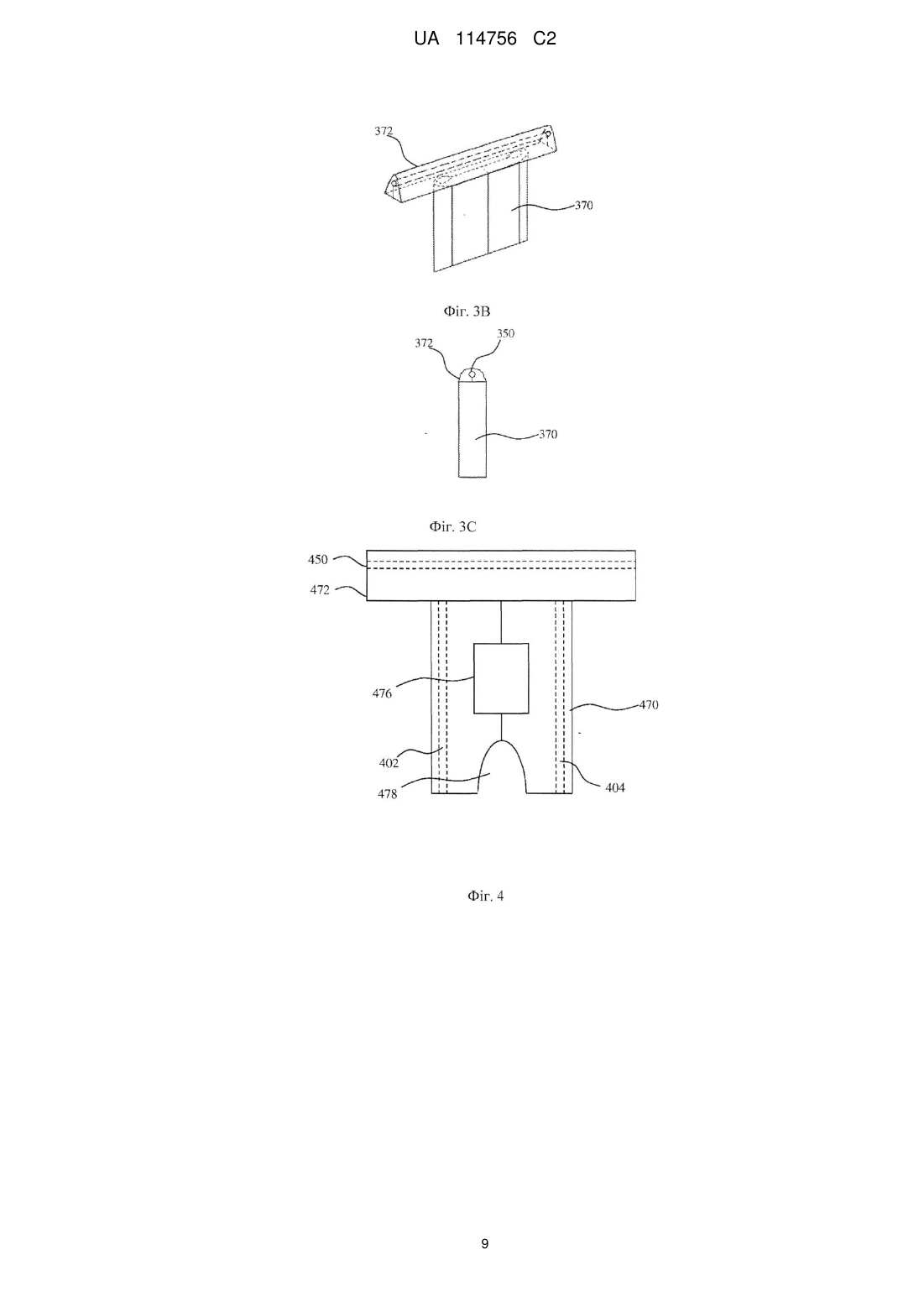

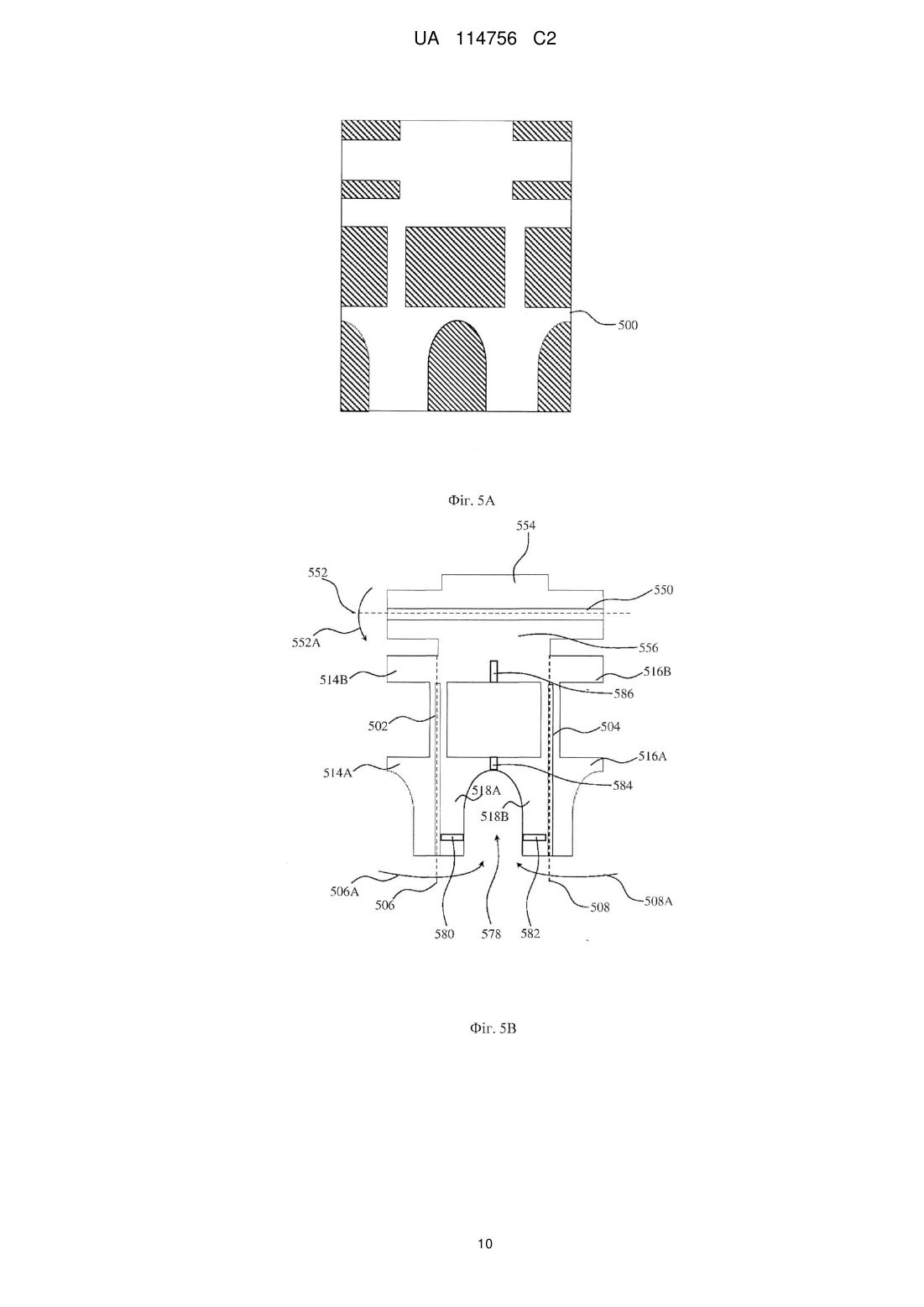

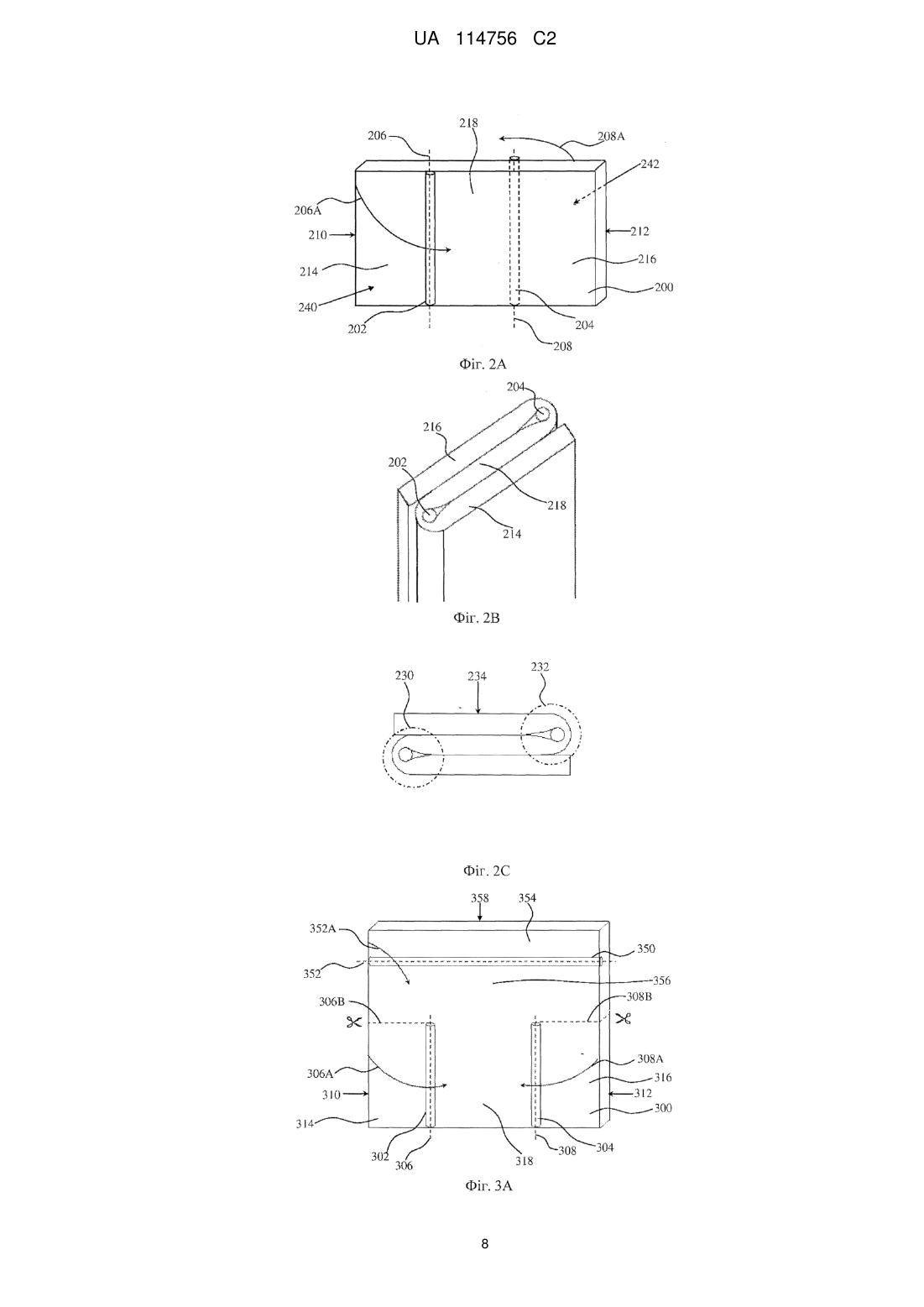

Реферат: У даному винаході пропонується блок на основі картону, що є частиною колісного пристрою, що містить один або більше по суті плоских елементів, що містять два або більше шарів картону, які щільно прикріплені один до одного і утворені формованою картонною панеллю, що має першу і другу поверхні; і щонайменше два елементи з обгорнутою серцевиною, що містять поворотні ділянки панелі, які обгорнуті навколо двох або більше подовжених елементів так, що панель входить в щільне з'єднання з вказаними елементами; плоскі елементи і елементи з обгорнутою серцевиною в блоці виконані за одне ціле один з одним. UA 114756 C2 (12) UA 114756 C2 UA 114756 C2 5 10 15 20 25 30 35 40 45 50 55 ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД І ПЕРЕДУМОВИ ДО СТВОРЕННЯ ВИНАХОДУ Даний винахід стосується блоків, по суті або повністю виконаних з картону, які можуть бути використані як структурні елементи в конструкціях і пристроях, таких як колісні пристрої (наприклад, велосипед або триколісний велосипед). У WO 11067742 описаний наземний транспортний засіб, що приводиться в дію людиною, досить жорсткий для того, щоб перевозити людину. Даний транспортний засіб виконаний з матеріалів, що переробляються шляхом виварювання і розрізання. РОЗКРИТТЯ ВИНАХОДУ Даний винахід забезпечує конструкцію, що виконана з картону або містить картон, як основний компонент. Це означає, що частка картону становить, як правило, щонайменше 80%, 85%, 90% й іноді навіть щонайменше 95% від загальної ваги конструкції. Конструкція містить, як буде показано нижче, посилюючі подовжені елементи, які можуть бути виконані з картону, наприклад, можуть являти собою картонні циліндри або стрижні; або можуть бути виконані з інших легковагових матеріалів, таких як дерево або пластик. Подовжені елементи повністю або частково обгорнуті (або оточені) ділянками картонної панелі, що мають таку форму, щоб тісно прилягати до вказаних подовжених елементів протягом всієї або щонайменше основної частини довжини вказаних елементів. Деякі інші ділянки картонної панелі з’єднуються одна з одною з утворенням багатошарового картонного елемента. Вказані подовжені елементи з приєднаними ділянками картонної панелі разом утворюють елемент з обгорнутою серцевиною. Елемент з обгорнутою серцевиною може бути розташований на і утворювати краї багатошарового плоского елемента, який може служити функціональним елементом сам по собі, може мати властивості, що посилюють конструкцію і т. д. Однією з унікальних ознак блока відповідно до винаходу є загальна жорсткість, що надається, щонайменше частково, й іноді насамперед, вказаними подовженими елементами з обгорнутою серцевиною, як також буде пояснено нижче. Конструкція відповідно до винаходу може становити частину пристрою, наприклад, колісного пристрою, наприклад, частини велосипеда або триколісного велосипеда. Винахід забезпечує блок на основі картону, що містить один або більше по суті плоских елементів, кожний з яких містить два або більше шари картону, які тісно прилягають один до одного, і що складається з формованої картонної панелі, що має першу і другу поверхні. Блок також містить щонайменше два елементи з обгорнутою серцевиною, кожний з них містить поворотні ділянки панелі, які обгорнуті навколо двох або більше подовжених елементів так, щоб панель входила в тісну взаємодію з вказаними елементами. Ці елементи в блоці виконані за одне ціле один з одним. Як правило, термін «подовжений» означає, що елемент має розмір довжини, що істотно перевищує інші розміри елемента. Такий елемент може по суті мати конструкцію подовженого елемента, як описано в одночасно поданій і такій, що знаходиться в спільному володінні PCT, заявці, названій «Структурний елемент, що містить картон», в якій запитується пріоритет за попередніми заявкам на патент США 61/715,359 і 61/787,229 (що називається далі «РСТ заявка про структурний елемент»). Одна або обидві ділянки панелі, що оточують подовжений елемент (що називається тут «прямокутною допоміжною конструкцією»), об'єднані з ділянкою панелі, що формує інші частини конструкції. Термін «картонна панель» означає плоский або по суті плоский шматок картону з широкою поверхнею, який є набагато тоншим порівняно з його довжиною і шириною. Картонна панель може являти собою однорідний шматок картону, але може також, наприклад, складатися з двох або більше плоских шматків картону, склеєних або іншим чином з’єднаних один з одним для формування більшої картонної панелі, яка потім перетворюється в різні елементи блока. Термін «формований» (або будь-які його лінгвістичні варіанти) означає вплив з надання форми або контуру картонній панелі, а саме - надання панелі остаточної необхідної форми в блоці. Таке формування містить, наприклад, обгортання ділянки панелі навколо подовженого елемента для одержання, таким чином, конструкції з обгорнутою серцевиною сформованого таким шляхом подовженого елемента. Таке формування може також містити, в деяких варіантах здійснення, утворення порожнин у вказаному плоскому елементі. Термін «за одне ціле» означає, що ділянки панелі, що застосовуються в формуванні різних елементів, всі є ділянками єдиної формованої панелі. Таким чином, наприклад, у випадку, якщо ділянка панелі, що оточує подовжений елемент, утворює дві юбки панелі, що продовжуються від вершини, утвореної вздовж подовженого елемента, щонайменше одна або обидві ділянки юбки панелі простягаються в інші ділянки панелі, що утворюють один або більше інших елементів блока. 1 UA 114756 C2 5 10 15 20 25 30 35 40 45 50 55 Один або більше з елементів картонного блока містять ділянки з двох або більше шарів картону, які міцно зв'язані один з одним (наприклад, прикріплені один до одного за допомогою клею або інших з'єднувальних засобів) і які складаються з формованої картонної панелі, що має першу і другу поверхні. Як вже було відмічено, ділянки панелі обгорнуті навколо двох або більше подовжених елементів так, що панель входить в тісну взаємодію з вказаними елементами так, щоб утворювати вказані подовжені елементи з обгорнутою серцевиною. Подовжений елемент з обгорнутою серцевиною, сформований за допомогою взаємодії між подовженим елементом і картонною панеллю, що оточує його, може надати підвищену жорсткість і опір вигину картонної конструкції, порівняно з жорсткістю і опором вигину подібних картонних конструкцій, що не включають в себе такі подовжені елементи з обгорнутою серцевиною. Вказані елементи з обгорнутою серцевиною можуть утворювати край плоского багатошарового (наприклад, двошарового) картонного блока. Як правило, два таких подовжених елементи з обгорнутою серцевиною утворюють краї по суті плоского елемента, який продовжується між ними. Подовжені елементи (які, як відмічено вище, можуть бути виконані з картону, дерева або пластику), як правило, мають округлу форму, наприклад, з круглим поперечним перерізом (хоча іноді він може бути овальним, еліптичним і т. д.); і відповідно вказані подовжені елементи з обгорнутою серцевиною, як правило, є закругленими, хоча вони можуть бути скруглені, хоча за допомогою придатних ливарних форм їм може бути надана інша форма, наприклад, з прямокутним зовнішнім поперечним перерізом. Винахід втілює декілька ознак, загальних з ознаками структурного елемента по РСТ заявці, а також з іншою одночасно поданою і такою, що знаходиться в спільному володінні РСТ, заявкою, під назвою «Конструкція на основі картону», в якій запитується пріоритет за попередніми заявками на патент США 61/787,292, відповідний зміст якої включений сюди шляхом посилання. Блок на основі картону відповідно до винаходу має 3- або 4-точковий опір вигину, перпендикулярний до вказаних елементів з обгорнутою серцевиною, який істотно більший, ніж у двошаровій картонній конструкції, позбавленій таких подовжених елементів з обгорнутою серцевиною. Під словами «істотно більше» розуміється, що опір конструкції щонайменше в два, п'ять, а іноді щонайменше в 10 разів більше, ніж опір будь-якого з посилюючих елементів або звичайної двошарової картонної конструкції, тієї, що без подовжених елементів. Деякі пояснення і параметри, що стосуються вказаного опору вигину, можна знайти в РСТ заявці за структурним елементом, зміст якої, як сказано вище, включений сюди шляхом посилання на її відповідні розділи. Картонна панель може належати до типу, що містить (i) щонайменше один шар низької щільності, що складається з паперу, щільного паперу або картону (для простоти позначення термін «папір» буде використаний тут далі для спільного позначення паперу, щільного паперу або картону), призначений для утворення множини комірок або порожнин, наприклад, сформований з гофрованого, рифленого або іншим чином із зазором складених листів або смуг паперу, які утворюють множину порожнин між ними, і що містить (ii) один або більше облицювальних картонних шарів, розташовані на одній стороні або обох сторонах шарів низької щільності (затискаючи шари низької щільності між ними). Приклади таких картонних панелей відомі як «гофрований картон», який складається із хвилястих або гофрованих паперових панелей або смуг і одного або двох плоских облицювальних листів на одній або обох (тобто, затиснення) сторонах гофрованого або хвилястого паперу; він може також називатися гофрокартон. Такі матеріали широко використовуються при виробництві коробок і транспортувальних контейнерів. Панелі з гофрованого картону можуть являти собою картонну панель з однією стінкою або множиною стінок. Ці терміни також включають в себе картон підвищеної міцності з різною міцністю, в діапазоні від простої конструкції єдиної товстої панелі паперу до складних конфігурацій з численними хвилястими, гофрованими й іншими шарами. В одному варіанті здійснення, блок на основі картону містить два перших подовжених елементи з обгорнутою серцевиною, паралельних один до одного, обладнаних відповідними паралельними подовженими елементами. Такі перші подовжені елементи з обгорнутою серцевиною утворюють перший плоский елемент, що продовжується між ними. Перші подовжені елементи з обгорнутою серцевиною сполучаються з відповідними першими паралельними подовженими елементами. Кожний з вказаних перших подовжених елементів можуть розділятися на центральний сегмент вихідної картонної панелі і перший або другий сегменти, які обрамовують центральний сегмент; два сегменти, як тільки ділянка панелі обгортається навколо подовжених елементів, спільно формують двошаровий елемент. 2 UA 114756 C2 5 10 15 20 25 30 35 40 45 50 55 Відповідно до одного варіанта здійснення, одна або більше ділянки першої поверхні першого бічного сегмента з’єднуються з однією або більше ділянками (протилежними в сформованій конструкції) першої поверхні центрального сегмента. В іншому варіанті здійснення, одна або більше ділянки першої поверхні першого бічного сегмента і одна або більше ділянки першої поверхні другого з двох бічних сегментів з’єднуються з відповідними ділянками першої поверхні центрального сегмента. Щонайменше два паралельних подовжених елементи відповідно до варіантів здійснення, визначених в попередньому абзаці, з’єднані з першою поверхнею панелі. Конструкція, як правило, формується так, щоб протилежні краї вихідної панелі, що являють собою краї на кінці бічних сегментів, були розташовані поблизу один одного. Таким чином, панель формує структуру закритої петлі, при цьому перші подовжені елементи з обгорнутою серцевиною утворюють крайні кінці такої петлі. Відповідно до іншого варіанта здійснення, замість формування структури закритої петлі, картонна панель складається в форму, яка по суті нагадує S подібну форму, із загинами, орієнтованими в протилежних напрямках. У такій конфігурації одна або більше ділянка першої поверхні перших бічних сегментів приєднана до відповідної однієї або більше ділянок першої поверхні центрального сегмента; в той час як одна або більше ділянка другої поверхні центрального сегмента прикріплена до придатних однієї або більше ділянок другої поверхні другого бічного сегмента. У такій конфігурації подовжені елементи всередині перших паралельних елементів з обгорнутою серцевиною з’єднані один з першою поверхнею, і другий з другою поверхнею панелі. Відповідно до одного варіанта здійснення, такий плоский шматок картону є по суті прямокутним за формою з суцільною картонною багатошаровою структурою по всій поверхні. В іншому варіанті здійснення, одна або більше порожнини виконані в цьому плоскому картонному елементі, наприклад, за допомогою вирізів з багатошарового картонного елемента або за допомогою належного формування вихідної картонної панелі, які можуть мати декоративне або функціональне значення. Відповідно до одного варіанта здійснення, блок на основі картону містить один або більше вбудованих других подовжених елементів з обгорнутою серцевиною (сформованих ділянкою картонної панелі, яка обгорнута навколо подовженого елемента, орієнтованого перпендикулярно до вказаних перших подовжених елементів з обгорнутою серцевиною). Відповідно до деяких варіантів здійснення, блок на основі картону являє собою частину колісного пристрою, такого як велосипед або триколісний велосипед. Блок відповідно до таких варіантів здійснення може містити плоский елемент, сформований між паралельними першими подовженими елементами, призначений для приєднання (i) до переднього колеса і (ii) до однієї або більше інших частин велосипеда або триколісного велосипеда, і містить другий подовжений елемент, перпендикулярний до перших, і виконаний за одне ціле з плоскими елементами, і виконаний як руль велосипеда або триколісного велосипеда. Плоский шматок, як правило, виконаний з порожнинами, функцією яких є прикріплення до (i) переднього колеса і (ii) однієї або більше інших частин велосипеда або триколісного велосипеда. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Для кращого розуміння предмета винаходу, описаного тут, і для прикладу того, як винахід може бути здійснений на практиці, далі у вигляді лише необмежуючого прикладу будуть описані варіанти здійснення з посиланням на прикладені креслення, на яких: Фіг. 1А зображує схематичне представлення способу виготовлення блока на основі картону відповідно до одного варіанта здійснення винаходу. Фіг. 1В і 1С зображують, відповідно, схематичний вигляд у перспективі і вигляд зверху блока, сформованого таким чином. Фіг. 2А зображує схематичне представлення способу виготовлення блока на основі картону відповідно до іншого варіанта здійснення винаходу. Фіг. 2В і 2С зображують, відповідно, схематичний вигляд в перспективі і вигляд зверху блока, сформованого таким чином. Фіг. 3А зображує схематичне представлення способу виготовлення блока на основі картону відповідно до додаткового варіанта здійснення винаходу. Фіг. 3В зображує блок на основі картону відповідно до цього варіанта здійснення. Фіг. 3С зображує вигляд збоку блока з Фіг. 3В. Фіг. 4 зображує вигляд спереду блока на основі картону відповідно до іншого варіанта здійснення винаходу, який за загальною формою подібний до блока з Фіг. 3В, але має деякі функціональні вирізи. 3 UA 114756 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 5А зображує вигляд спереду картонної панелі з розміченими сегментами, що підлягають вирізуванню до формування блока на основі картону відповідно до іншого варіанта здійснення винаходу. Фіг. 5В зображує панель з Фіг. 5А з вирізаними сегментами і після розміщення подовжених елементів. Фіг. 5С зображує вигляд спереду блока на основі картону, сформованого з панелі з Фіг. 5В. ДОКЛАДНИЙ ОПИС ВАРІАНТІВ ЗДІЙСНЕННЯ Винахід буде проілюстрований нижче з посиланням на ряд варіантів здійснення, схематично представлених на прикладених кресленнях. У нижченаведеному описі, Фіг. 1 (а саме - 1А, 1В і 1С) стосується одного варіанта здійснення, і кожна з Фіг. 2, 3, 4 і 5 стосуються різних варіантів здійснення. Різні компоненти цих варіантів здійснення позначені тризначною цифрою, перша цифра присвоюється відповідно до фігури, на якій вони показані (наприклад, всі посилання на Фіг. 1 починаються з цифри «1», а на Фіг. 2 - з цифри «2»); при цьому останні дві цифри означають сам компонент. На різних фігурах подібні компоненти позначені тризначним числом, останні дві цифри якого однакові. У вигляді прикладу, компонент 102 на Фіг. 1А і 1В подібний (має однакову функцію) компоненту 202 на Фіг. 2А і 2В. Такі компоненти не будуть описані кожний раз, і читач повинен звернутися до опису відповідного компонента в інших варіантах здійснення. Потрібно зазначити, що з метою ілюстрації деякі розміри показані непропорційно. Наприклад, на деяких фігурах показана картонна панель, з якої виготовляється блок на основі картону. Показано, що панель має товщину, непропорційну ширині щонайменше деяких з дійсних панелей, які можуть бути використані відповідно до винаходу. Непропорційна товщина застосована лише в ілюстративних цілях, і якби пропорції на кресленні були дотримані, було би набагато складніше побачити її на кресленнях. З посиланням на Фіг. 1а показана картонна панель 100, з’єднана з двома подовженими елементами 102, 104, розташованими на придатних паралельних лініях 106, 108 на першій поверхні 140 панелі 100, на однаковій відстані від відповідних протилежних країв 110, 112 (лінії 106, 108 є уявними лініями, які не існують на даній панелі). Подовжені елементи 102, 104, паралельні один до одного, розділяють панель на відповідні бічні ділянки 114, 116 і центральну ділянку 118. Для того, щоб сформувати блок на основі картону відповідно до одного варіанта здійснення винаходу, панель 100 складається вздовж ліній 106, 108, як представлено стрілками 106А, 108А, так, щоб її ділянки 120, 122 вздовж бічних ліній 106, 108 заверталися навколо і оточували щільно подовжені елементи 102, 104, так, щоб у зрештою сформованому блоці, як показано на Фіг. 1В і 1С, ділянки 114, 116 були міцно з’єднані на їх першій поверхні, наприклад, за допомогою клею, з першою поверхнею ділянки 118. У сформованому блоці, показаному на Фіг. 1В і 1С, можна ідентифікувати два елементи: два паралельних, подовжених елементи 130, 132 з обгорнутою серцевиною, які утворюють краї блока, і плоский двошаровий елемент 134, що продовжується між ними. Також в даному варіанті здійснення, краї 110, 112 панелі наведені дуже близько один до одного. Таким чином, формована картонна панель утворює конфігурацію замкнутої петлі навколо двох подовжених елементів. Подовжені елементи 102, 104 в даному варіанті здійснення, і ті, що описані нижче, мають круглий поперечний переріз. У деяких варіантах здійснення вони можуть мати інші округлі поперечні перерізи, наприклад, еліптичний або овальний. Подовжені елементи 130, 132 з обгорнутою серцевиною, а також інші подовжені елементи з обгорнутою серцевиною у варіантах здійснення, описаних нижче, мають закруглені краї, які є результатом процесу формування. Однак, за допомогою використання придатних ливарних або формувальних форм краї можуть піддаватися пресування для набуття інших форм, наприклад, квадратної. Картонна панель може, в одному варіанті здійснення, являти собою хвилясту або гофровану картонну панель. Однак, винахід не обмежується картонними панелями такого типу. З посиланням тепер на Фіг. 2А-2С, показаний блок відповідно до іншого варіанта здійснення (Фіг. 2В і 2С), і спосіб формування такого блока (Фіг. 2А). На відміну від варіантів здійснення з Фіг. 1А-1С, відповідно до даних варіантів здійснення з Фіг. 2А-2С картонній панелі надається форма, що нагадує «S», а не форма замкнутої петлі. В описі варіантів здійснення з Фіг. 2А-2С, для полегшення опису, буде зроблене посилання на дві протилежні поверхні панелі, позначені як перша поверхня 240 і друга протилежна поверхня 242. Як можна бачити на Фіг. 2А, подовжений елемент 202 з’єднаний з першою поверхнею 240 (розташованою вздовж лінії 206 паралельно до краю 210), і подовжений елемент 204 4 UA 114756 C2 5 10 15 20 25 30 35 40 45 50 55 60 (паралельний до подовженого елемента 202) з’єднаний з другою поверхнею (розташованою вздовж лінії 208 паралельно до краю 212). Як показано на Фіг. 2А, лінії 206, 208 утворюють три ділянки по суті однакової ширини, включаючи дві бічних ділянки 214, 216 і центральну ділянку 218. Панель 200 формується шляхом складання її вздовж лінії 206 в напрямку, показаному стрілкою 206А, і в протилежному напрямку вздовж лінії 208 в напрямку, показаному стрілкою 208. Зрештою, так званий блок на основі картону, показаний на Фіг. 2В-2С, має два паралельних подовжених елементи 230, 232 з обгорнутою серцевиною на протилежних кінцях загального по суті плоского тришарового елемента 234. У двох варіантах здійснення з Фіг. 1А-2С, як описано вище, паралельні подовжені елементи 102, 104 і 202, 204 (відповідні подовженим елементам 130, 132 і 230, 232 з обгорнутою серцевиною), простягаються по всій довжині вихідної картонної панелі, і, отже, вздовж всієї довжини сформованого блока на основі картону. Однак, в деяких варіантах здійснення, такі елементи можуть простягатися лише на часткову довжину, як правило, на велику частину довжини панелі. Відповідно до іншого варіанта здійснення, замість одного подовженого елемента у вказаному подовженому елементі з обгорнутою серцевиною два або більше подовжених елементи, розташованих вздовж тієї ж осі, можуть міститися разом з подовженими елементами. Іншими словами, подовжений елемент, в цьому випадку, утворюється рядом окремих сегментів, всі з яких можуть мати однакову або різні довжини. Такі сегменти можуть розташовуватися так, щоб кінець одного з них знаходився в положенні, суміжному з кінцем іншого; або такі сегменти можуть, іноді, бути рознесеними один від одного. Різні сегменти можуть бути виготовлені з однакового або різного матеріалу. Незважаючи на те, що такі сегменти, як правило, будуть мати однакові форми поперечного перерізу, іноді вони можуть мати різні форми поперечного перерізу. Інший блок на основі картону і спосіб, за допомогою якого він сформований, показані на Фіг. 3А-3С, цей блок має злегка складнішу конструкцію, ніж в попередніх проілюстрованих варіантах здійснення. Звертаючись тепер до Фіг. 3А, можна бачити картонну панель 300 і три подовжених елементи 302, 304 і 450. Подовжені елементи 302, 304 розташовані паралельно один до одного і країв 310, 312, вздовж ліній 306, 308; і подовжений елемент 350 розташований паралельно до краю 358, а саме - орієнтований перпендикулярно до подовжених елементів 302, 304. Картонна панель 300 розрізана вздовж ліній 306В, 308В, які простягаються паралельно до раю 358, від придатних країв 310, 312 до придатних ліній 306, 308. Бічні ділянки 314, 316, утворені між лініями 306 і 308 і відповідними розрізами 306В, 308В, складаються в напрямку стрілок 306А, 308А, і подібним чином описаному відносно Фіг. 1А, для формування зрештою, в блоці, показаному на Фіг. 3В, вертикальної конструкції 370 з двошаровим елементом, утвореним між двома паралельними подовженими елементами 330, 332 з обгорнутою серцевиною на його краях. Верхня ділянка 354 картонної панелі, утворена між лініями 352 і краєм 358, потім складається вздовж лінії 352 і більш подовженого елемента 350 в напрямку стрілки 352А для формування поперечного подовженого елемента 372 з обгорнутою серцевиною. Як можна краще бачити на Фіг. 3С, ділянка картонної панелі, що продовжується вниз від елемента 372, виконана за одне ціле з центральною ділянкою панелі в конструкції 370. Звертаючись тепер до Фіг. 4, показаний блок на основі картону відповідно до іншого варіанта здійснення винаходу, що має загальну форму, подібну показаній на Фіг. 3В і 3С. Як можна бачити, блок на Фіг. 4 відрізняється від блока з Фіг. 3В тим, що він має дві вирізаних порожнини 476, 478, які можуть бути вирізані після формування блока з Фіг. 3В. Даний блок може служити переднім елементом триколісного велосипеда, в якому виріз 478 приймає переднє колесо триколісного велосипеда, колесо вміщується через осьові тримачі, вбудовані в донну частину елемента 470 (не показані на даній фігурі, але будуть показані далі); при цьому виріз 478 шарнірно з’єднаний із задньою частиною триколісного велосипеда за допомогою приймача вертикальної осі, вбудованого в елемент 470 (не показаний тут, але буде показаний на Фіг. 5В і 5С). На деяку відмінність від блока з Фіг. 4, вирізи можуть також бути попередньо виконані в панелі. Це показано на Фіг. 5. Картонна панель 500, показана на Фіг. 5А, має загальну прямокутну форму, але деякі її ділянки, позначені затемненням, вирізаються для одержання попередньо формованої панелі, показаної на Фіг. 5В. Подібно випадку з Фіг. 3А, подовжені елементи 502, 504 розташовуються вздовж паралельних вертикальних ліній 506, 508, й інший подовжений елемент 550 розташовується вздовж лінії 552 перпендикулярно до ліній 506, 508. Короткі осьові приймачі 580, 582 вміщуються близько до донних кінців ділянок 518А, 518В, утворених по двох сторонах від вирізу 5 UA 114756 C2 5 10 15 20 25 30 35 40 45 50 55 60 578, вони як правило являють собою сегменти порожнистої пластикової труби для прийому придатних кінців осей переднього колеса триколісного велосипеда. Також на першу поверхню картону вміщені два вертикальних сегменти 584, 586, які також можуть являти собою порожнисті пластикові трубки, що служать для шарнірного з'єднання з головним корпусом триколісного велосипеда. Попередньо формована панель після цього складається навколо подовженого елемента в напрямку, показаному стрілками 506А, 508А і 552А, і потім, після склеювання протилежних поверхонь картону одна з одною, утворюється блок на основі картону, показаний на Фіг. 5С. ФОРМУЛА ВИНАХОДУ 1. Структурний блок на основі картону, що є частиною колісного пристрою, що містить: один або більше по суті плоских елементів, кожний з яких містить два або більше шарів картону, які щільно прикріплені один до одного і утворені формованою картонною панеллю, що має першу і другу поверхні; при цьому вказаний блок є по суті плоским; кожний плоский елемент містить два подовжених елементи з обгорнутою серцевиною, виконані з ним за одне ціле; кожний з двох елементів з обгорнутою серцевиною (і) утворює край вказаного блока і (іі) містить поворотну ділянку панелі, яка обгорнута навколо щонайменше одного подовженого елемента так, що поворотні ділянки панелі входять в тісну взаємодію з вказаним щонайменше одним подовженим елементом; подовжені елементи розділяють кожну панель на (а) центральний сегмент панелі і (b) перший і другий бічні сегменти панелі, причому бічні сегменти розташовані на протилежних сторонах центрального сегмента, вказані подовжені елементи з обгорнутою серцевиною надають картонному блоку підвищену жорсткість і опір вигину. 2. Блок за п. 1, в якому картонні шари у вказаних плоских елементах прикріплені один до одного на їх ділянках. 3. Блок за п. 1 або 2, в якому вказані подовжені елементи мають округлий поперечний переріз. 4. Блок за п. 3, в якому вказані подовжені елементи мають круглий поперечний переріз. 5. Блок за будь-яким з попередніх пунктів, в якому вказані подовжені елементи виконані з дерева, картону або пластику. 6. Блок за будь-яким з попередніх пунктів, в якому вказана картонна панель містить (і) щонайменше один шар низької щільності і (іі) один або більше облицювальних картонних листів щонайменше з одного боку щонайменше одного шару низької щільності. 7. Блок за п. 6, в якому щонайменше один шар низької щільності містить папір, щільний папір, хвилястий картон, гофрований картон або картон, призначений для утворення множини комірок або порожнин. 8. Блок за будь-яким з попередніхпунктів, в якому вказані краї мають округлу зовнішню форму поперечного перерізу. 9. Блок за будь-яким з попередніх пунктів, що містить два з вказаних елементів з обгорнутою серцевиною, паралельних один до одного. 10. Блок за п. 9, в якому два паралельних подовжених елементи з обгорнутою серцевиною утворюють краї по суті плоского структурного елемента, який продовжується між ними. 11. Блок за будь-яким з попередніх пунктів, в якому одна або більше ділянок першої поверхні вказаного першого бічного сегмента прикріплені до однієї або більше ділянок першої поверхні вказаного центрального сегмента. 12. Блок за п. 11, в якому одна або більше ділянок першої поверхні вказаного першого бічного сегмента і одна або більше ділянок першої поверхні вказаного другого бічного сегмента прикріплені до придатних ділянок першої поверхні вказаного центрального сегмента. 13. Блок за п. 11 або 12, в якому подовжені елементи з'єднані з першою поверхнею панелі. 14. Блок за будь-яким з попередніх пунктів, в якому протилежні краї панелі, на кінці вказаних бічних сегментів, розташовані близько один до одного. 15. Блок за п. 11, в якому одна або більше ділянок першої поверхні вказаного першого бічного сегмента прикріплена до відповідної однієї або більше ділянок першої поверхні вказаного центрального сегмента, і одна або більше ділянок другої поверхні вказаного другого бічного сегмента прикріплена до відповідної однієї або більше ділянок другої поверхні вказаного центрального сегмента. 16. Блок за п. 15, в якому 6 UA 114756 C2 5 10 15 один з паралельних подовжених елементів з'єднаний з першою поверхнею панелі, а інший з паралельних подовжених елементів з'єднаний з другою поверхнею панелі. 17. Блок за будь-яким з попередніх пунктів, в якому вказаний плоский елемент містить одну або більше порожнин. 18. Блок за будь-яким з пп. 9-17, що містить один або більше вбудованих других елементів з обгорнутою серцевиною, орієнтованих перпендикулярно до вказаних паралельних подовжених елементів з обгорнутою серцевиною. 19. Блок за будь-яким з попередніх пунктів, в якому колісний пристрій являє собою велосипед або триколісний велосипед. 20. Блок за п. 19, що є частиною велосипеда або триколісного велосипеда; що має один вказаний плоский елемент для прикріплення до (і) переднього колеса і (іі) однієї або більше інших частин велосипеда або триколісного велосипеда; і що має елемент з обгорнутою серцевиною, виконаний за одне ціле з вказаним плоским елементом і у вигляді руля велосипеда або триколісного велосипеда. 7 UA 114756 C2 8 UA 114756 C2 9 UA 114756 C2 10 UA 114756 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
