Опорний засіб з гофрованого картону для транспортної тари та піддонів

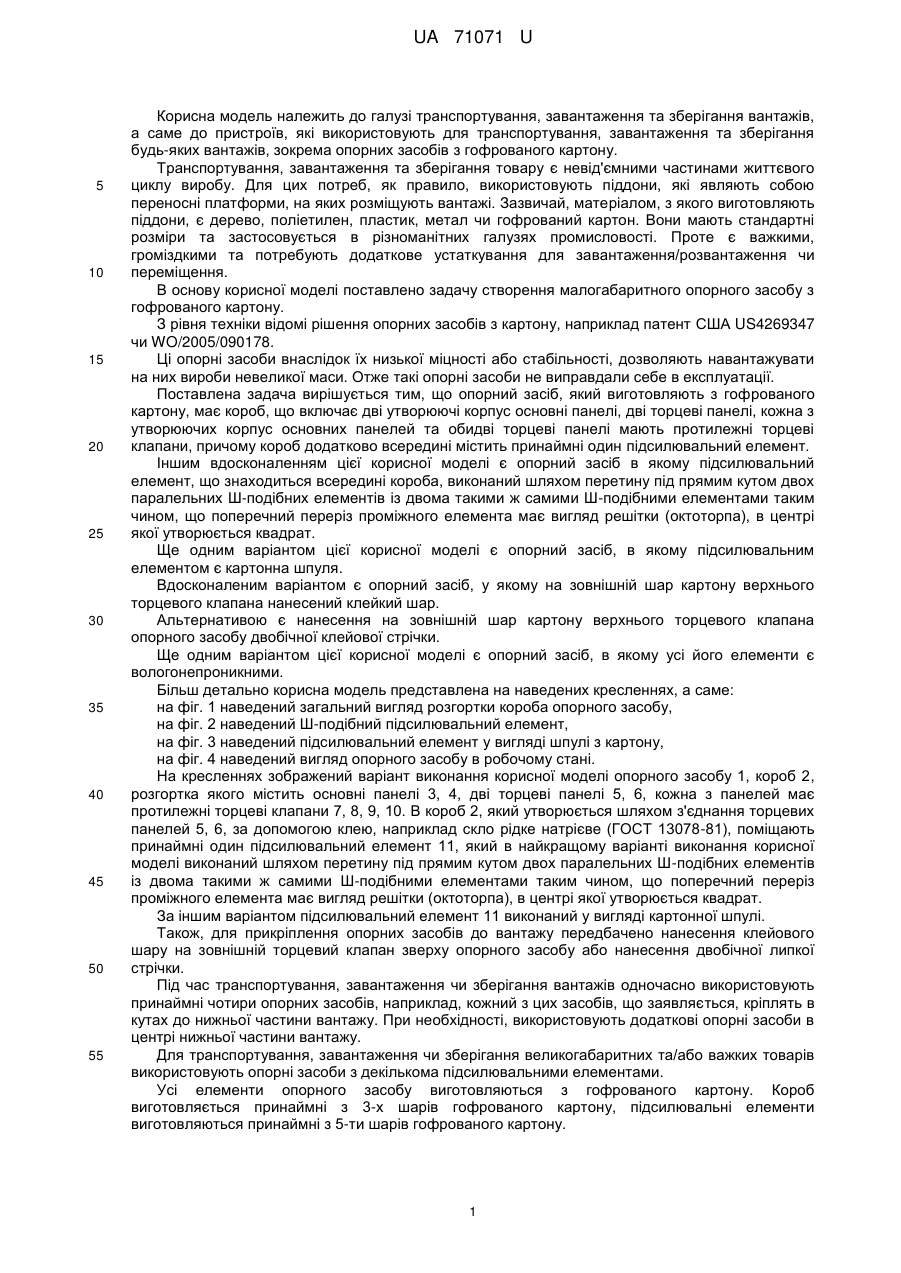

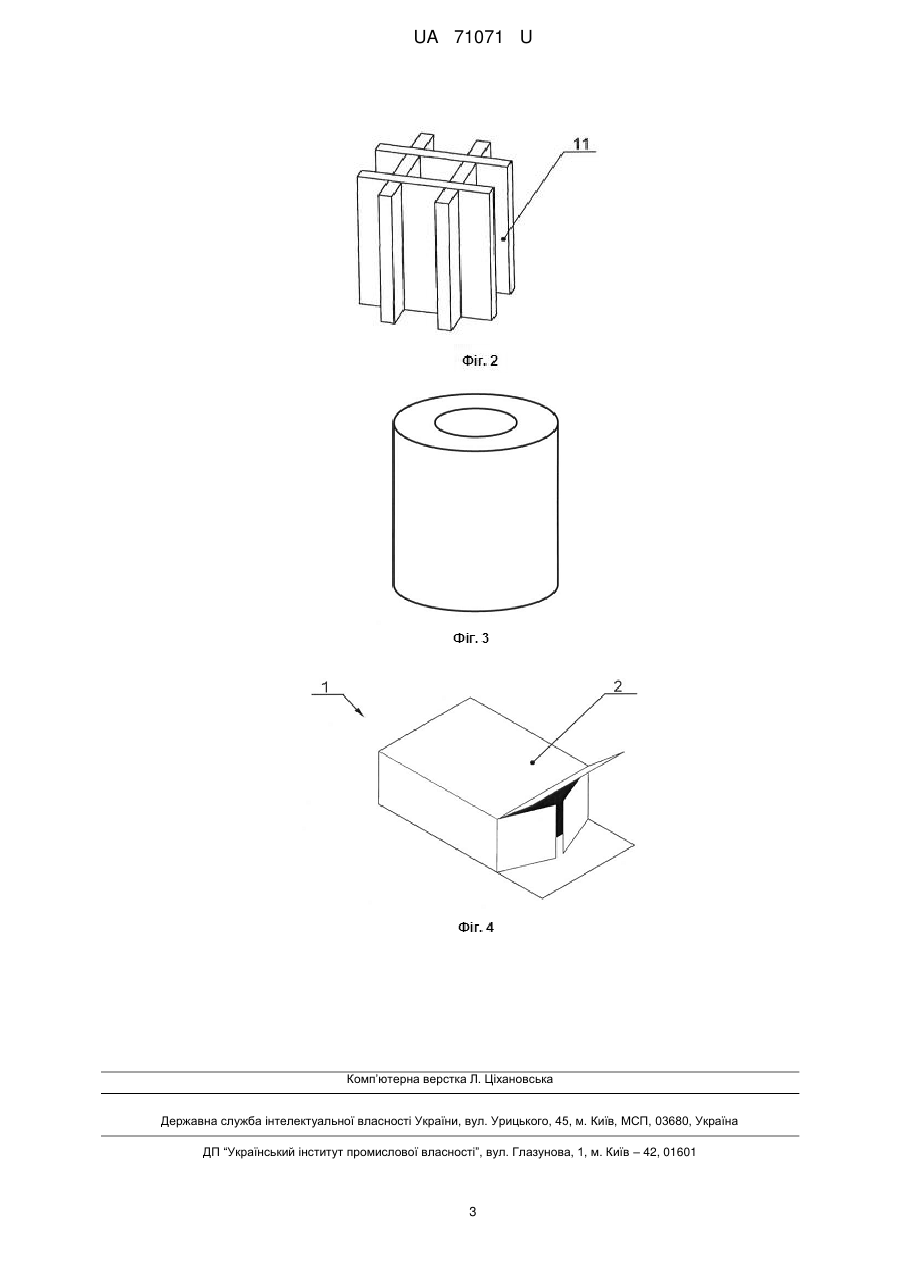

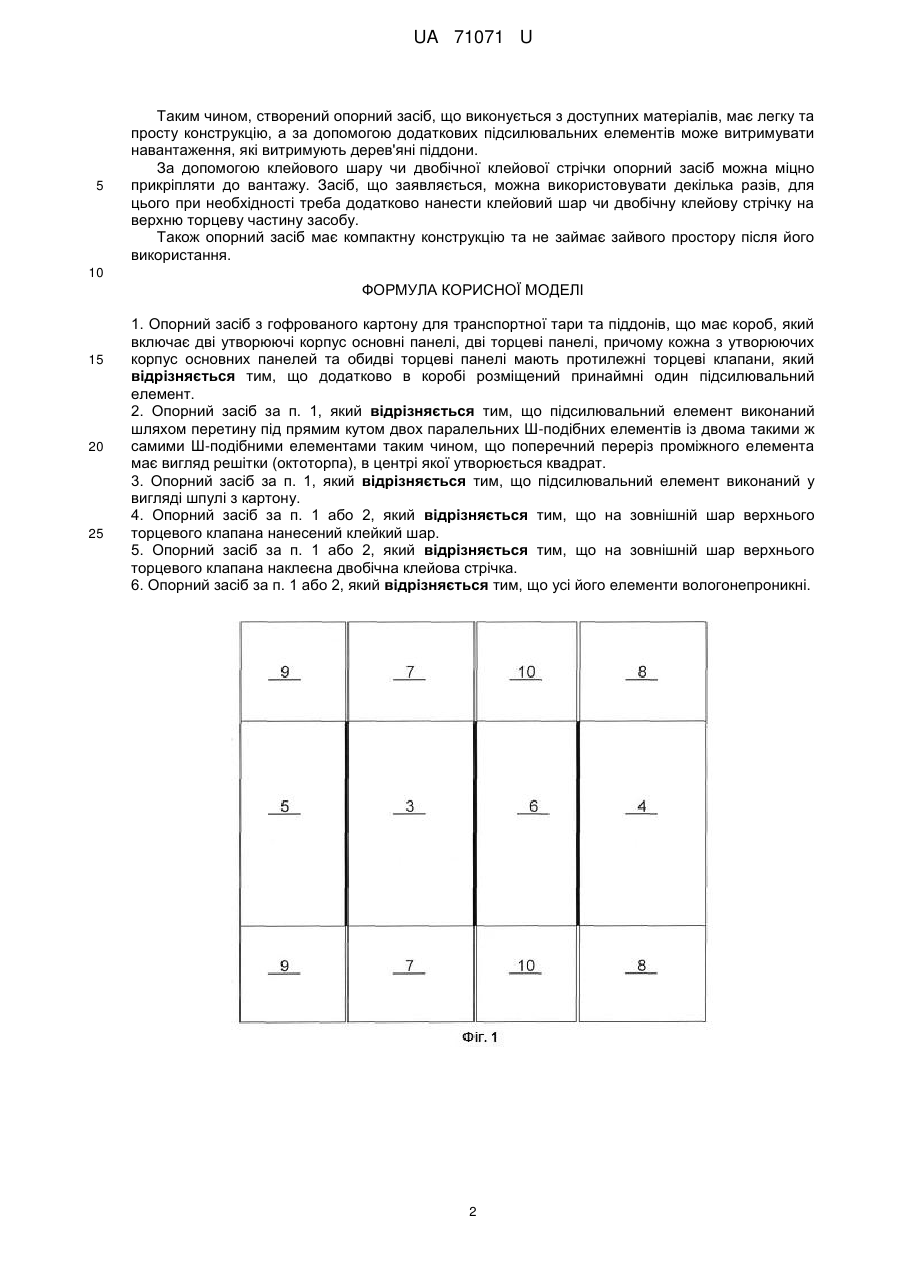

Реферат: UA 71071 U UA 71071 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі транспортування, завантаження та зберігання вантажів, а саме до пристроїв, які використовують для транспортування, завантаження та зберігання будь-яких вантажів, зокрема опорних засобів з гофрованого картону. Транспортування, завантаження та зберігання товару є невід'ємними частинами життєвого циклу виробу. Для цих потреб, як правило, використовують піддони, які являють собою переносні платформи, на яких розміщують вантажі. Зазвичай, матеріалом, з якого виготовляють піддони, є дерево, поліетилен, пластик, метал чи гофрований картон. Вони мають стандартні розміри та застосовується в різноманітних галузях промисловості. Проте є важкими, громіздкими та потребують додаткове устаткування для завантаження/розвантаження чи переміщення. В основу корисної моделі поставлено задачу створення малогабаритного опорного засобу з гофрованого картону. З рівня техніки відомі рішення опорних засобів з картону, наприклад патент США US4269347 чи WO/2005/090178. Ці опорні засоби внаслідок їх низької міцності або стабільності, дозволяють навантажувати на них вироби невеликої маси. Отже такі опорні засоби не виправдали себе в експлуатації. Поставлена задача вирішується тим, що опорний засіб, який виготовляють з гофрованого картону, має короб, що включає дві утворюючі корпус основні панелі, дві торцеві панелі, кожна з утворюючих корпус основних панелей та обидві торцеві панелі мають протилежні торцеві клапани, причому короб додатково всередині містить принаймні один підсилювальний елемент. Іншим вдосконаленням цієї корисної моделі є опорний засіб в якому підсилювальний елемент, що знаходиться всередині короба, виконаний шляхом перетину під прямим кутом двох паралельних Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз проміжного елемента має вигляд решітки (октоторпа), в центрі якої утворюється квадрат. Ще одним варіантом цієї корисної моделі є опорний засіб, в якому підсилювальним елементом є картонна шпуля. Вдосконаленим варіантом є опорний засіб, у якому на зовнішній шар картону верхнього торцевого клапана нанесений клейкий шар. Альтернативою є нанесення на зовнішній шар картону верхнього торцевого клапана опорного засобу двобічної клейової стрічки. Ще одним варіантом цієї корисної моделі є опорний засіб, в якому усі його елементи є вологонепроникними. Більш детально корисна модель представлена на наведених кресленнях, а саме: на фіг. 1 наведений загальний вигляд розгортки короба опорного засобу, на фіг. 2 наведений Ш-подібний підсилювальний елемент, на фіг. 3 наведений підсилювальний елемент у вигляді шпулі з картону, на фіг. 4 наведений вигляд опорного засобу в робочому стані. На кресленнях зображений варіант виконання корисної моделі опорного засобу 1, короб 2, розгортка якого містить основні панелі 3, 4, дві торцеві панелі 5, 6, кожна з панелей має протилежні торцеві клапани 7, 8, 9, 10. В короб 2, який утворюється шляхом з'єднання торцевих панелей 5, 6, за допомогою клею, наприклад скло рідке натрієве (ГОСТ 13078-81), поміщають принаймні один підсилювальний елемент 11, який в найкращому варіанті виконання корисної моделі виконаний шляхом перетину під прямим кутом двох паралельних Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз проміжного елемента має вигляд решітки (октоторпа), в центрі якої утворюється квадрат. За іншим варіантом підсилювальний елемент 11 виконаний у вигляді картонної шпулі. Також, для прикріплення опорних засобів до вантажу передбачено нанесення клейового шару на зовнішній торцевий клапан зверху опорного засобу або нанесення двобічної липкої стрічки. Під час транспортування, завантаження чи зберігання вантажів одночасно використовують принаймні чотири опорних засобів, наприклад, кожний з цих засобів, що заявляється, кріплять в кутах до нижньої частини вантажу. При необхідності, використовують додаткові опорні засоби в центрі нижньої частини вантажу. Для транспортування, завантаження чи зберігання великогабаритних та/або важких товарів використовують опорні засоби з декількома підсилювальними елементами. Усі елементи опорного засобу виготовляються з гофрованого картону. Короб виготовляється принаймні з 3-х шарів гофрованого картону, підсилювальні елементи виготовляються принаймні з 5-ти шарів гофрованого картону. 1 UA 71071 U 5 Таким чином, створений опорний засіб, що виконується з доступних матеріалів, має легку та просту конструкцію, а за допомогою додаткових підсилювальних елементів може витримувати навантаження, які витримують дерев'яні піддони. За допомогою клейового шару чи двобічної клейової стрічки опорний засіб можна міцно прикріпляти до вантажу. Засіб, що заявляється, можна використовувати декілька разів, для цього при необхідності треба додатково нанести клейовий шар чи двобічну клейову стрічку на верхню торцеву частину засобу. Також опорний засіб має компактну конструкцію та не займає зайвого простору після його використання. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Опорний засіб з гофрованого картону для транспортної тари та піддонів, що має короб, який включає дві утворюючі корпус основні панелі, дві торцеві панелі, причому кожна з утворюючих корпус основних панелей та обидві торцеві панелі мають протилежні торцеві клапани, який відрізняється тим, що додатково в коробі розміщений принаймні один підсилювальний елемент. 2. Опорний засіб за п. 1, який відрізняється тим, що підсилювальний елемент виконаний шляхом перетину під прямим кутом двох паралельних Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз проміжного елемента має вигляд решітки (октоторпа), в центрі якої утворюється квадрат. 3. Опорний засіб за п. 1, який відрізняється тим, що підсилювальний елемент виконаний у вигляді шпулі з картону. 4. Опорний засіб за п. 1 або 2, який відрізняється тим, що на зовнішній шар верхнього торцевого клапана нанесений клейкий шар. 5. Опорний засіб за п. 1 або 2, який відрізняється тим, що на зовнішній шар верхнього торцевого клапана наклеєна двобічна клейова стрічка. 6. Опорний засіб за п. 1 або 2, який відрізняється тим, що усі його елементи вологонепроникні. 2 UA 71071 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
