Піддон – лоток

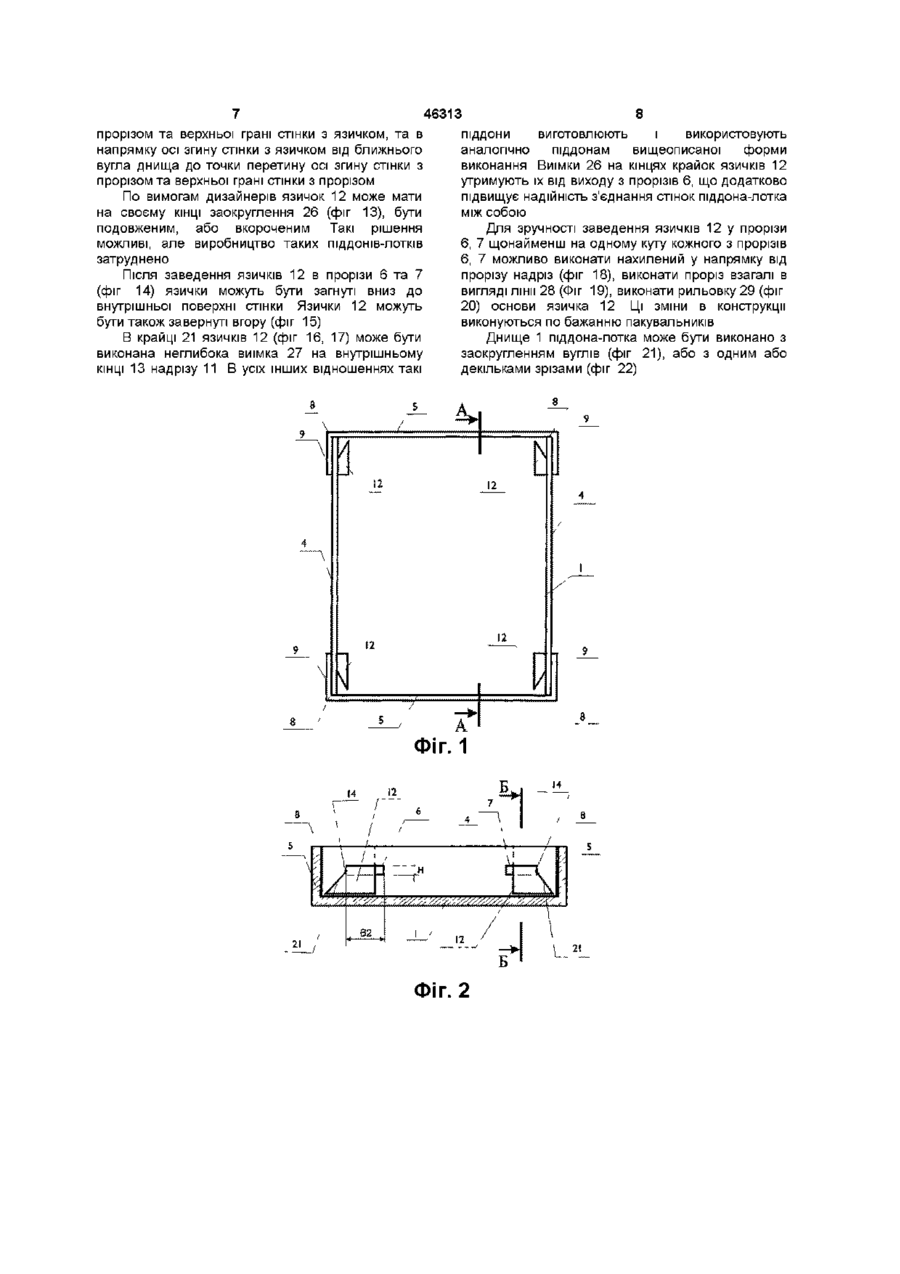

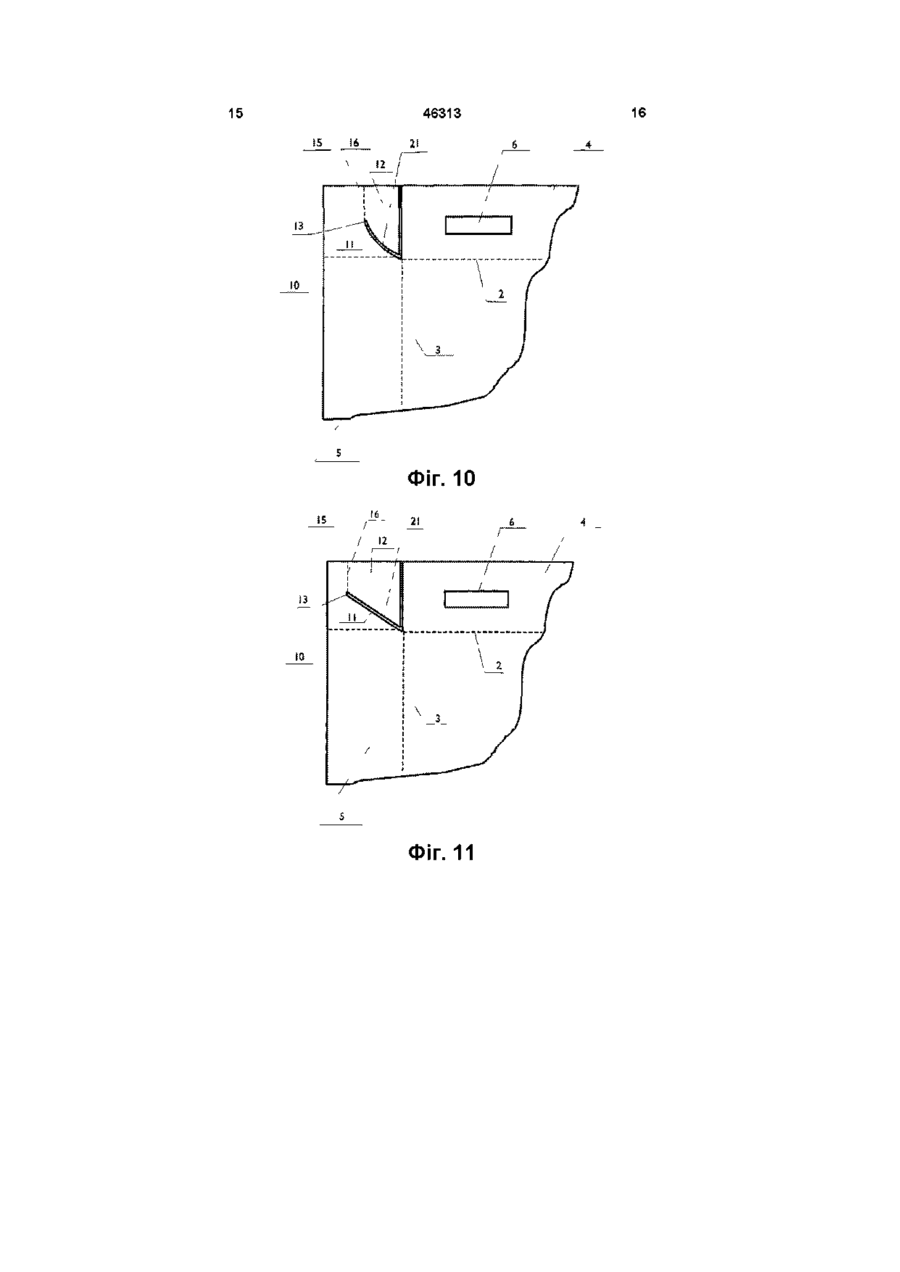

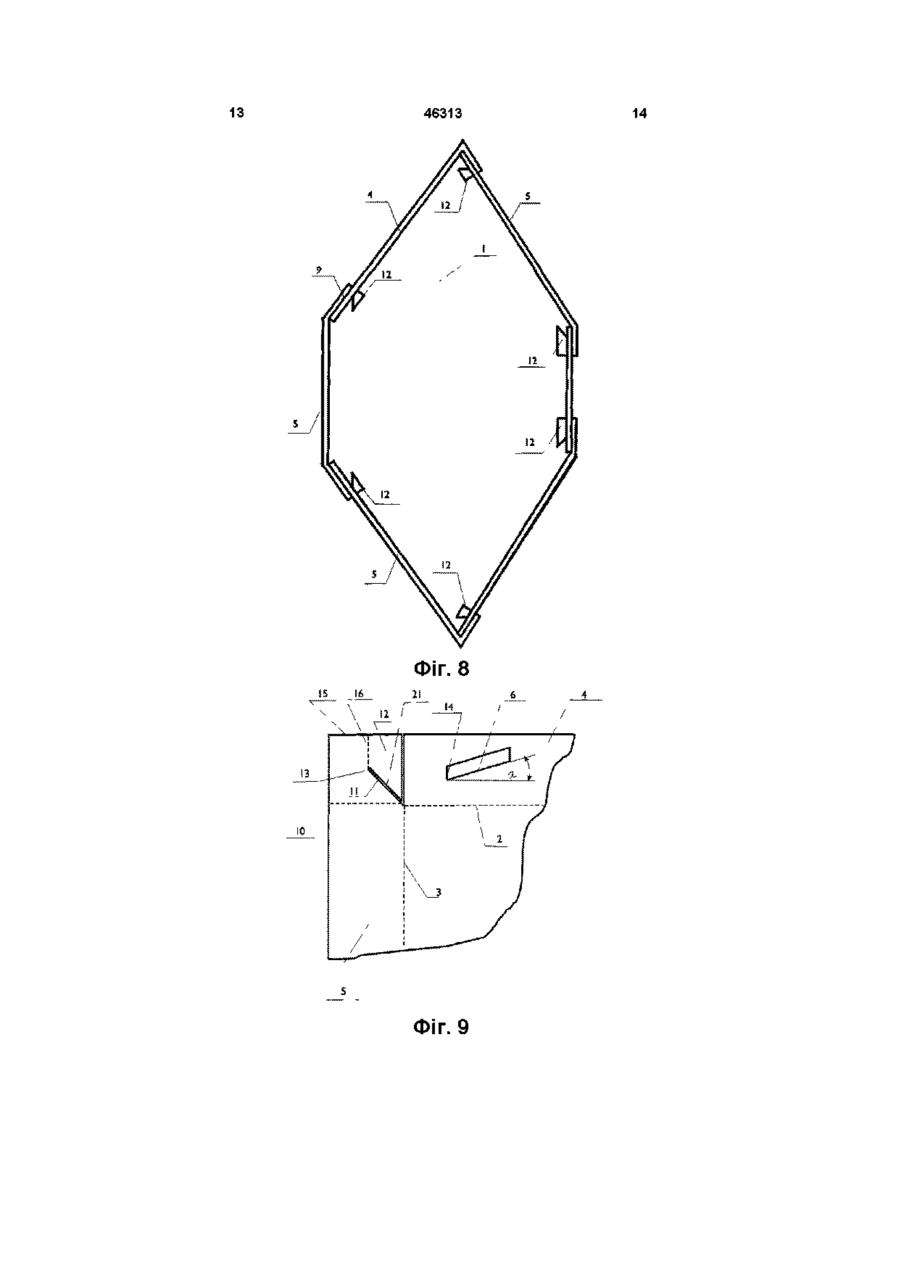

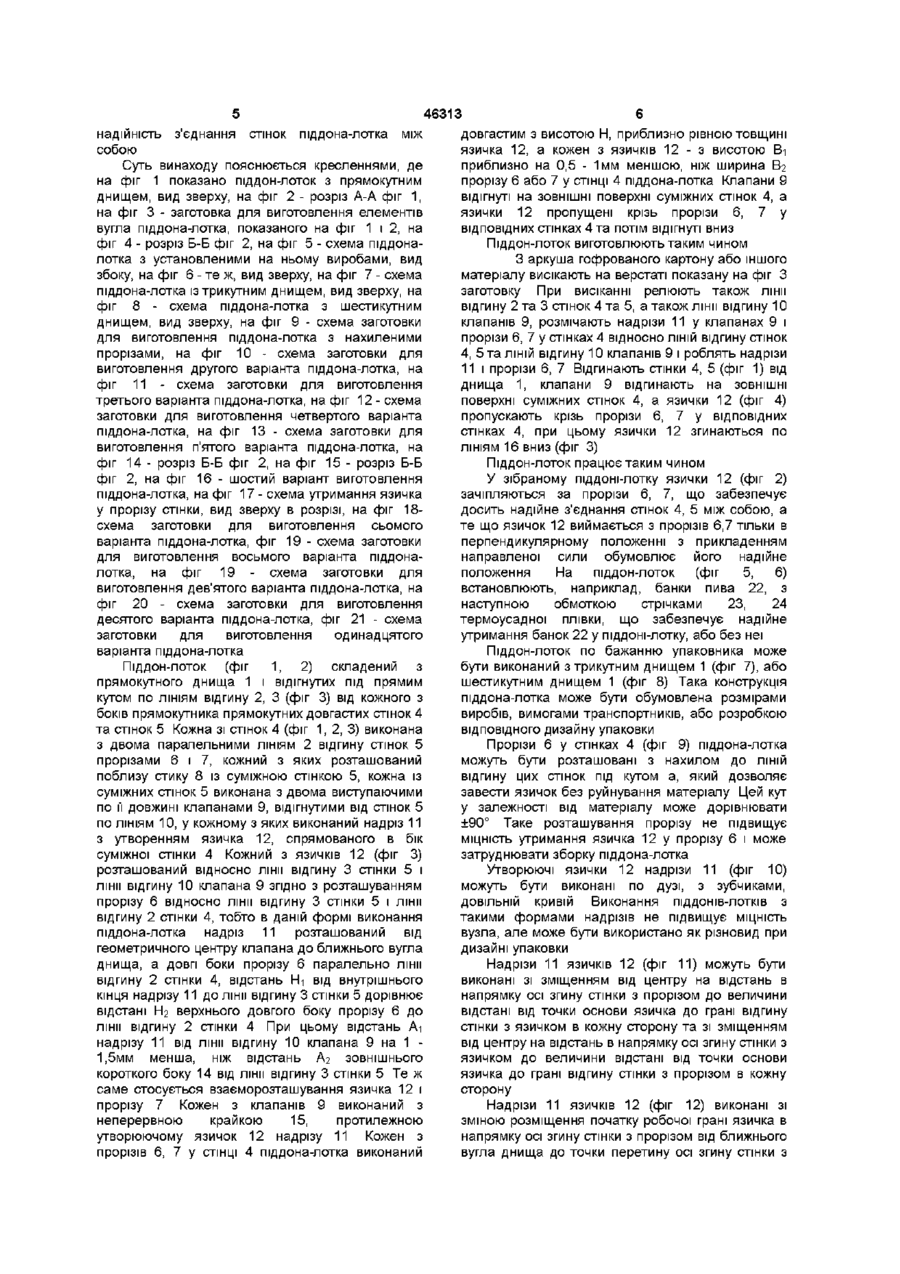

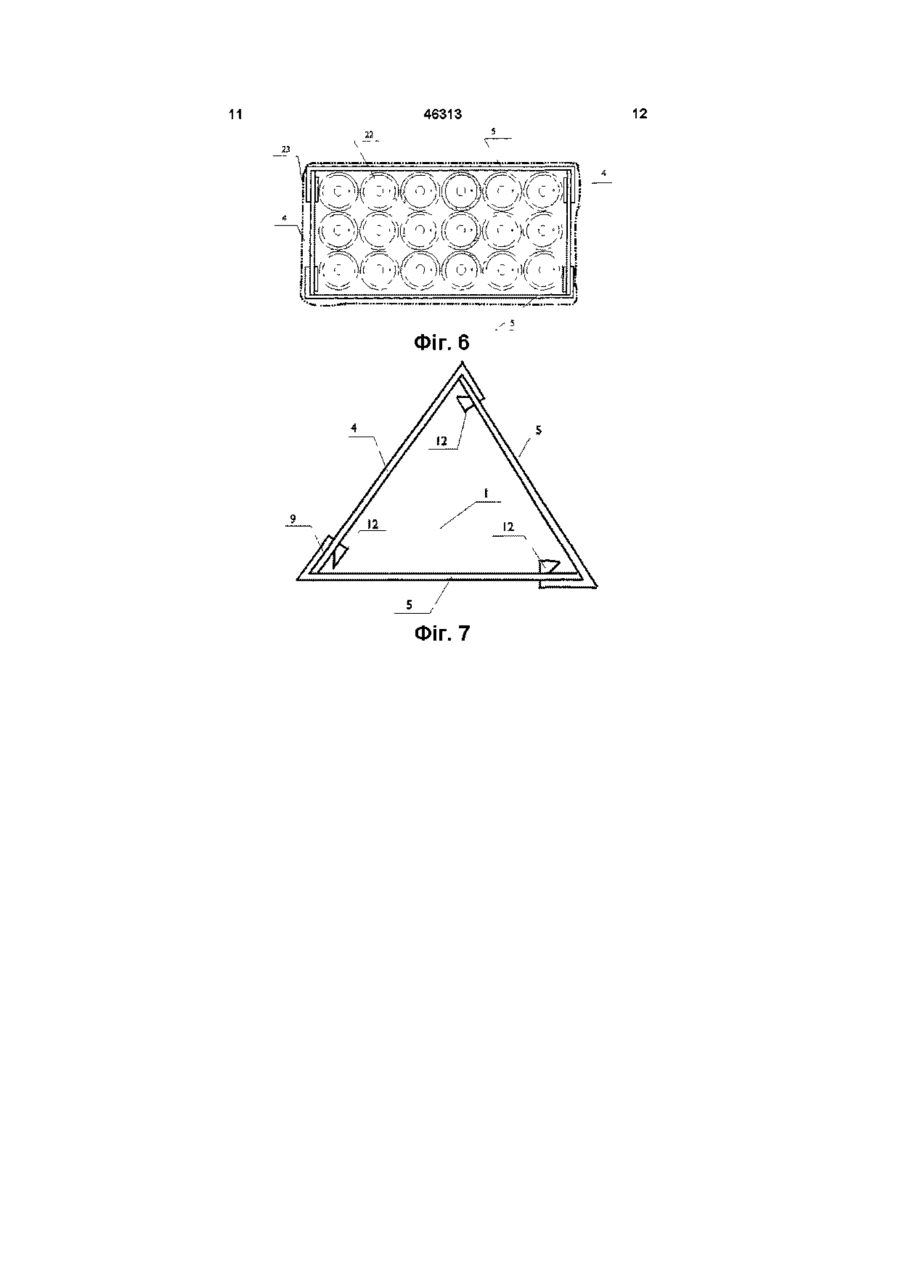

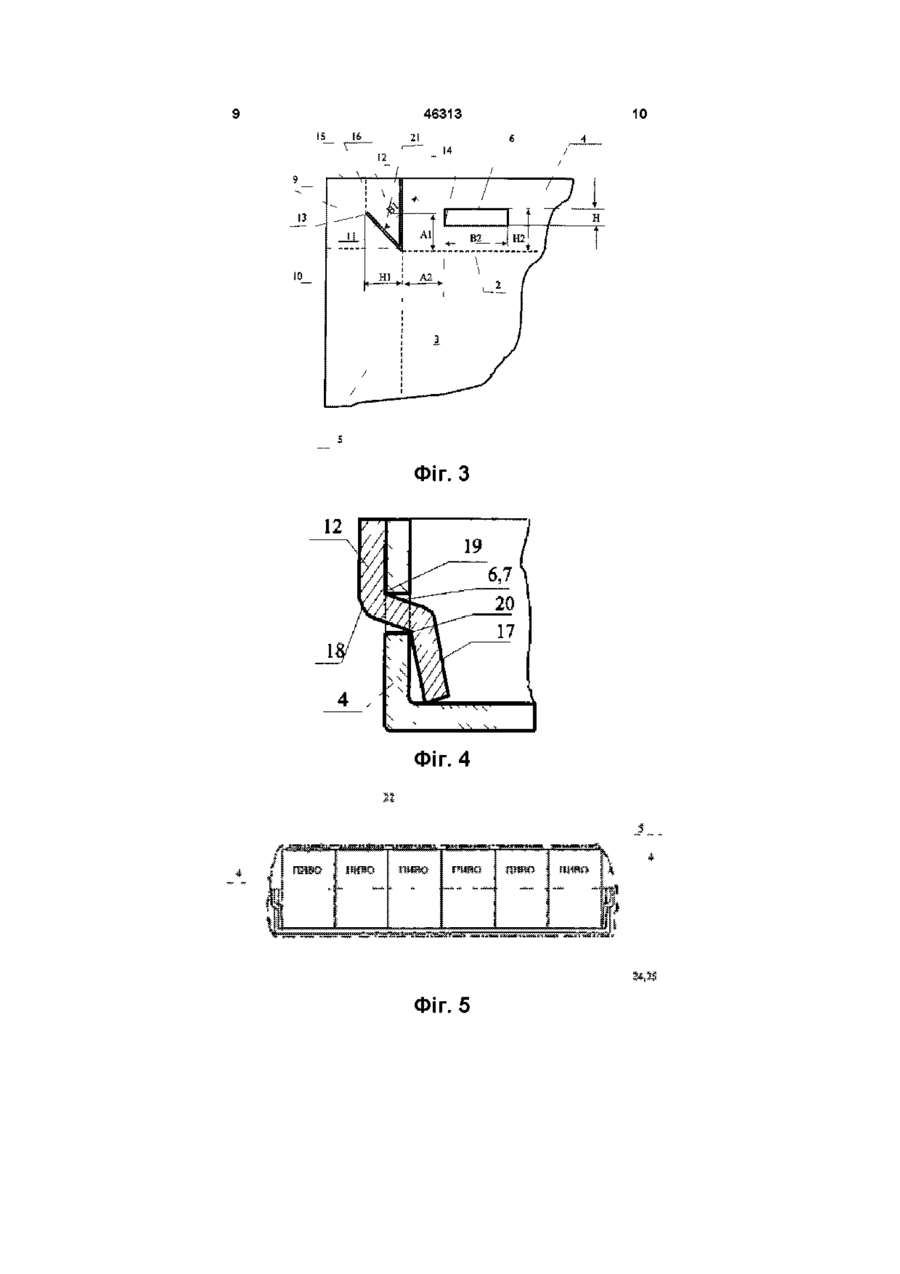

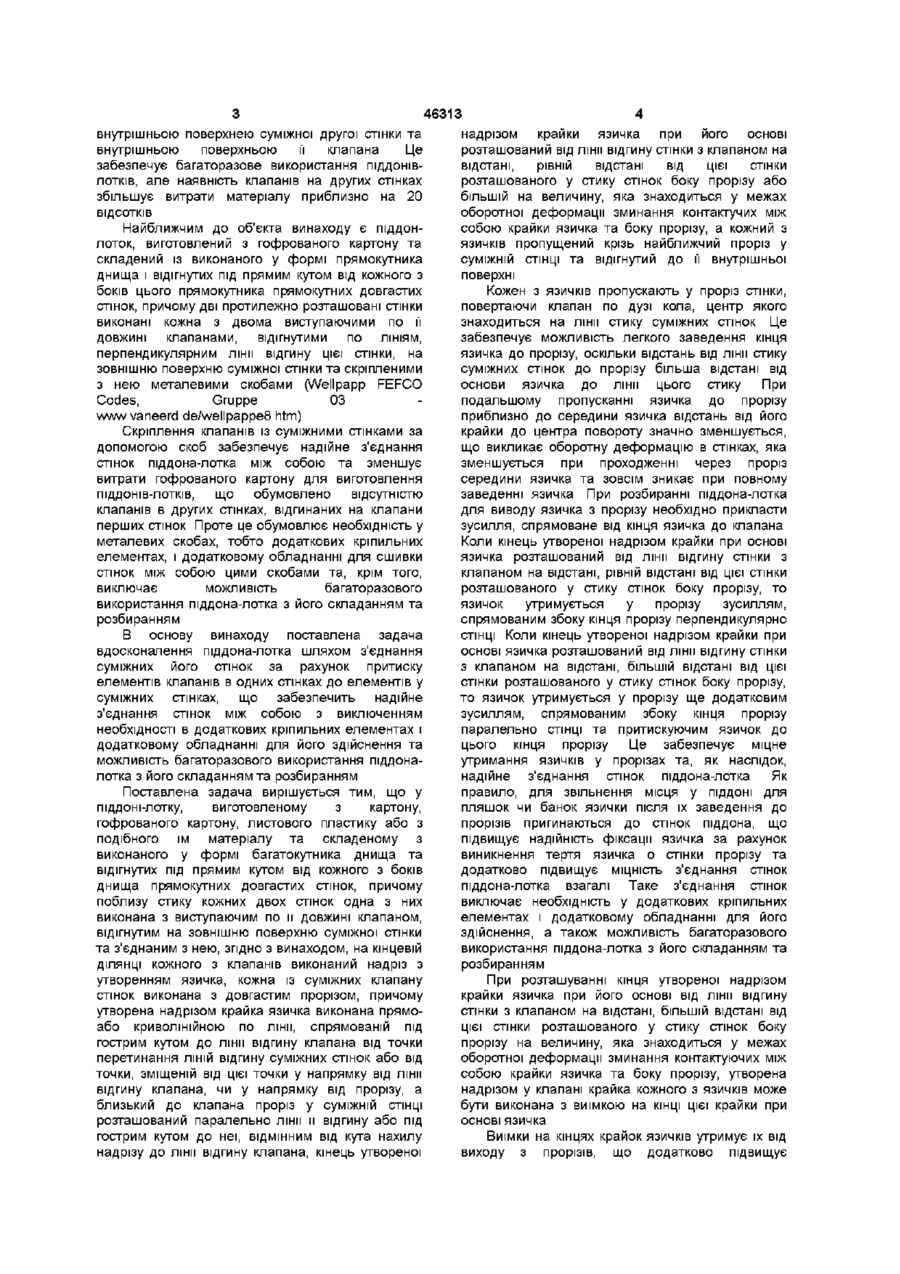

1 Піддон-лоток, виготовлений з картону, гофрованого картону, листового пластику або з подібного їм матеріалу та складений з виконаного у формі багатокутника днища та відігнутих під прямим кутом від кожного з боків днища прямокутних довгастих стінок, причому поблизу стику кожних двох стінок одна з них виконана з виступним по и довжині клапаном, відігнутим на зовнішню поверхню суміжної стінки та з'єднаним з нею, який відрізняється тим, що на кінцевій ДІЛЯНЦІ кожного з клапанів виконаний надріз з утворенням язичка, кожна із суміжних клапану стінок виконана з довгастим прорізом, причому утворена надрізом крайка язичка виконана прямо або криволінійною по лінії, спрямованій під гострим кутом до лінії відгину клапана від точки перетину ЛІНІЙ відгину суміжних стінок або від точки, зміщеній від цієї точки у напрямку від лінії відгину клапана, чи у напрямку від прорізу, а близький до клапана проріз у суміжній СТІНЦІ розташований паралельно лінії и відгину або під гострим кутом до неї, ВІДМІННИМ від кута нахилу надрізу до лінії відгину клапана, кінець утвореної надрізом крайки язичка при його основі розташований від лінії відгину стінки з клапаном на відстані, рівній відстані від цієї стінки розташованого у стику стінок боку прорізу або більшій на величину, яка знаходиться у межах оборотної деформації зминання контактуючих між собою крайки язичка та боку прорізу, а кожний з язичків пропущений крізь найближчий проріз у суміжній СТІНЦІ та відігнутий до її внутрішньої поверхні 2 Піддон-лоток за П 1, який відрізняється тим, що кінець утвореної надрізом крайки язичка при його основі розташований від лінії відгину стінки з клапаном на відстані, більшій відстані від цієї стінки розташованого у стику стінок боку прорізу на величину, яка знаходиться у межах оборотної деформації зминання контактуючих між собою крайки язичка та боку прорізу, а утворена надрізом у клапані крайка кожного з язичків виконана з виїмкою на КІНЦІ цієї крайки при основі язичка CO го (О Винахід стосується ПІДДОНІВ-ЛОТКІВ, виготовлюваних з картону, гофрованого картону, листового пластику та подібних матеріалів, для розміщення на них одиничних або багатьох виробів (наприклад, порожніх або наповнених пляшок, скляних та металевих банок, упаковок соків і т і ) , зокрема затягуваних після їх розміщення на піддонах плівкою, та може бути використаний на підприємствах харчової, парфумерної та хімічної промисловості, а також у торпвельній галузі Відомий ПІДДОН-ЛОТОК, виготовлений з гофрованого картону та складений із виконаного у формі прямокутника днища і відігнутих під прямим кутом від кожного з боків цього прямокутника прямокутних довгастих стінок, причому перші розташовані протилежно одна одній стінки виконані кожна з двома виступаючими по їх довжині клапанами, відігнутими по ЛІНІЯМ, перпендикулярним ЛІНІЯМ відгину цих стінок, а кожна з других, розташованих між ними стінок, - з виступаючим по висоті клапаном, відігнутим по лінії, паралельній лінії відгину цієї стінки, причому клапани перших стінок відігнуті на внутрішні поверхні суміжних з ними других стінок, а клапани останніх -на внутрішні поверхні клапанів перших стінок (код по ЕСКД 32 1358 http //frel msk ru/eskd htm) Стінки з'єднуються між собою за рахунок утримання клапанів кожної з перших стінок між 46313 внутрішньою поверхнею суміжної другої стінки та надрізом крайки язичка при його основі внутрішньою поверхньою її клапана Це розташований від лінії відгину стінки з клапаном на забезпечує багаторазове використання ПІДДОНІВвідстані, рівній відстані від цієї стінки лотків, але наявність клапанів на других стінках розташованого у стику стінок боку прорізу або збільшує витрати матеріалу приблизно на 20 більшій на величину, яка знаходиться у межах ВІДСОТКІВ оборотної деформації зминання контактучих між собою крайки язичка та боку прорізу, а кожний з Найближчим до об'єкта винаходу є піддонязичків пропущений крізь найближчий проріз у лоток, виготовлений з гофрованого картону та суміжній СТІНЦІ та відігнутий до її внутрішньої складений із виконаного у формі прямокутника поверхні днища і відігнутих під прямим кутом від кожного з боків цього прямокутника прямокутних довгастих Кожен з язичків пропускають у проріз стінки, стінок, причому дві протилежно розташовані стінки повертаючи клапан по дузі кола, центр якого виконані кожна з двома виступаючими по її знаходиться на лінії стику суміжних стінок Це довжині клапанами, відігнутими по ЛІНІЯМ, забезпечує можливість легкого заведення кінця перпендикулярним лінії відгину цієї стінки, на язичка до прорізу, оскільки відстань від лінії стику зовнішню поверхню суміжної стінки та скріпленими суміжних стінок до прорізу більша відстані від з нею металевими скобами (Wellpapp FEFCO основи язичка до лінії цього стику При Codes, Gruppe 03 подальшому пропусканні язичка до прорізу приблизно до середини язичка відстань від його wwwvaneerd de/wellpappe8 htm) крайки до центра повороту значно зменшується, Скріплення клапанів із суміжними стінками за що викликає оборотну деформацію в стінках, яка допомогою скоб забезпечує надійне з'єднання зменшується при проходженні через проріз стінок піддона-лотка між собою та зменшує середини язичка та зовсім зникає при повному витрати гофрованого картону для виготовлення заведенні язичка При розбиранні піддона-лотка ПІДДОНІВ-ЛОТКІВ, що обумовлено відсутністю для виводу язичка з прорізу необхідно прикласти клапанів в других стінках, відгинаних на клапани зусилля, спрямоване від кінця язичка до клапана перших стінок Проте це обумовлює необхідність у Коли кінець утвореної надрізом крайки при основі металевих скобах, тобто додаткових кріпильних язичка розташований від лінії відгину стінки з елементах, і додатковому обладнанні для сшивки клапаном на відстані, рівній відстані від цієї стінки стінок між собою цими скобами та, крім того, розташованого у стику стінок боку прорізу, то виключає можливість багаторазового язичок утримується у прорізу зусиллям, використання піддона-лотка з його складанням та спрямованим збоку кінця прорізу перпендикулярно розбиранням СТІНЦІ Коли кінець утвореної надрізом крайки при В основу винаходу поставлена задача основі язичка розташований від лінії відгину стінки вдосконалення піддона-лотка шляхом з'єднання з клапаном на відстані, більшій відстані від цієї суміжних його стінок за рахунок притиску стінки розташованого у стику стінок боку прорізу, елементів клапанів в одних стінках до елементів у то язичок утримується у прорізу ще додатковим суміжних стінках, що забезпечить надійне зусиллям, спрямованим збоку кінця прорізу з'єднання стінок між собою з виключенням паралельно СТІНЦІ та притискуючим язичок до необхідності в додаткових кріпильних елементах і цього кінця прорізу Це забезпечує міцне додатковому обладнанні для його здійснення та утримання язичків у прорізах та, як наслідок, можливість багаторазового використання піддонанадійне з'єднання стінок піддона-лотка Як лотка з його складанням та розбиранням правило, для звільнення місця у ПІДДОНІ ДЛЯ Поставлена задача вирішується тим, що у пляшок чи банок язички після їх заведення до піддоні-лотку, виготовленому з картону, прорізів пригинаються до стінок піддона, що гофрованого картону, листового пластику або з підвищує надійність фіксації язичка за рахунок подібного їм матеріалу та складеному з виникнення тертя язичка о стінки прорізу та виконаного у формі багатокутника днища та додатково підвищує МІЦНІСТЬ з'єднання стінок відігнутих під прямим кутом від кожного з боків піддона-лотка взагалі Таке з'єднання стінок днища прямокутних довгастих стінок, причому виключає необхідність у додаткових кріпильних поблизу стику кожних двох стінок одна з них елементах і додатковому обладнанні для його виконана з виступаючим по и довжині клапаном, здійснення, а також можливість багаторазового відігнутим на зовнішню поверхню суміжної стінки використання піддона-лотка з його складанням та та з'єднаним з нею, згідно з винаходом, на кінцевій розбиранням ДІЛЯНЦІ кожного з клапанів виконаний надріз з утворенням язичка, кожна із суміжних клапану При розташуванні кінця утвореної надрізом стінок виконана з довгастим прорізом, причому крайки язичка при його основі від лінії відгину утворена надрізом крайка язичка виконана прямостінки з клапаном на відстані, більшій відстані від або криволінійною по лінії, спрямованій під цієї стінки розташованого у стику стінок боку гострим кутом до лінії відгину клапана від точки прорізу на величину, яка знаходиться у межах перетинання ЛІНІЙ відгину суміжних стінок або від оборотної деформації зминання контактуючих між точки, зміщеній від цієї точки у напрямку від лінії собою крайки язичка та боку прорізу, утворена відгину клапана, чи у напрямку від прорізу, а надрізом у клапані крайка кожного з язичків може близький до клапана проріз у суміжній СТІНЦІ бути виконана з виїмкою на КІНЦІ ЦІЄЇ крайки при розташований паралельно лінії и відгину або під основі язичка гострим кутом до неї, ВІДМІННИМ від кута нахилу Виїмки на кінцях крайок язичків утримує їх від надрізу до лінії відгину клапана, кінець утвореної виходу з прорізів, що додатково підвищує 46313 довгастим з висотою Н, приблизно рівною товщині надійність з єднання стінок піддона-лотка між язичка 12, а кожен з язичків 12 - з висотою Ві собою приблизно на 0,5 - 1мм меншою, ніж ширина Вг Суть винаходу пояснюється кресленнями, де прорізу 6 або 7 у СТІНЦІ 4 піддона-лотка Клапани 9 на фіг 1 показано піддон-лоток з прямокутним відігнуті на ЗОВНІШНІ поверхні суміжних стінок 4, а днищем, вид зверху, на фіг 2 - розріз А-А фіг 1, язички 12 пропущені крізь прорізи 6, 7 у на фіг 3 - заготовка для виготовлення елементів ВІДПОВІДНИХ стінках 4 та потім відігнуті вниз вугла піддона-лотка, показаного на фіг 1 і 2, на фіг 4 - розріз Б-Б фіг 2, на фіг 5 - схема піддонаПіддон-лоток ВИГОТОВЛЮЮТЬ таким чином лотка з установленими на ньому виробами, вид З аркуша гофрованого картону або іншого збоку, на фіг 6 - те ж, вид зверху, на фіг 7 - схема матеріалу висікають на верстаті показану на фіг З піддона-лотка із трикутним днищем, вид зверху, на заготовку При висіканні релюють також лінії фіг 8 - схема піддона-лотка з шестикутним відгину 2 та 3 стінок 4 та 5, а також лінії відгину 10 днищем, вид зверху, на фіг 9 - схема заготовки клапанів 9, розмічають надрізи 11 у клапанах 9 і для виготовлення піддона-лотка з нахиленими прорізи 6, 7 у стінках 4 відносно ЛІНІЙ відгину стінок прорізами, на фіг 10 - схема заготовки для 4, 5 та ЛІНІЙ відгину 10 клапанів 9 і роблять надрізи виготовлення другого варіанта піддона-лотка, на 11 і прорізи 6, 7 Відгинають стінки 4, 5 (фіг 1) від фіг 11 - схема заготовки для виготовлення днища 1, клапани 9 відгинають на ЗОВНІШНІ третього варіанта піддона-лотка, на фіг 12 - схема поверхні суміжних стінок 4, а язички 12 (фіг 4) заготовки для виготовлення четвертого варіанта пропускають крізь прорізи 6, 7 у ВІДПОВІДНИХ піддона-лотка, на фіг 13 - схема заготовки для стінках 4, при цьому язички 12 згинаються по виготовлення п'ятого варіанта піддона-лотка, на ЛІНІЯМ 16 вниз (фіг 3) фіг 14 - розріз Б-Б фіг 2, на фіг 15 - розріз Б-Б Піддон-лоток працює таким чином фіг 2, на фіг 16 - шостий варіант виготовлення У зібраному піддоні-лотку язички 12 (фіг 2) піддона-лотка, на фіг 17 - схема утримання язичка зачіпляються за прорізи 6, 7, що забезпечує у прорізу стінки, вид зверху в розрізі, на фіг 18досить надійне з'єднання стінок 4, 5 між собою, а схема заготовки для виготовлення сьомого те що язичок 12 виймається з прорізів 6,7 тільки в варіанта піддона-лотка, фіг 19 - схема заготовки перпендикулярному положенні з прикладенням для виготовлення восьмого варіанта піддонанаправленої сили обумовлює його надійне лотка, на фіг 19 - схема заготовки для положення На піддон-лоток (фіг 5, 6) виготовлення дев'ятого варіанта піддона-лотка, на встановлюють, наприклад, банки пива 22, з фіг 20 - схема заготовки для виготовлення наступною обмоткою стрічками 23, 24 десятого варіанта піддона-лотка, фіг 21 - схема термоусадної плівки, що забезпечує надійне заготовки для виготовлення одинадцятого утримання банок 22 у піддоні-лотку, або без неї варіанта піддона-лотка Піддон-лоток ПО бажанню упаковника може бути виконаний з трикутним днищем 1 (фіг 7), або Піддон-лоток (фіг 1, 2) складений з шестикутним днищем 1 (фіг 8) Така конструкція прямокутного днища 1 і відігнутих під прямим піддона-лотка може бути обумовлена розмірами кутом по ЛІНІЯМ відгину 2, 3 (фіг 3) від кожного з виробів, вимогами транспортників, або розробкою боків прямокутника прямокутних довгастих стінок 4 ВІДПОВІДНОГО дизайну упаковки та стінок 5 Кожна зі стінок 4 (фіг 1, 2, 3) виконана з двома паралельними ЛІНІЯМ 2 відгину стінок 5 Прорізи 6 у стінках 4 (фіг 9) піддона-лотка прорізами 6 і 7, кожний з яких розташований можуть бути розташовані з нахилом до ЛІНІЙ поблизу стику 8 із суміжною стінкою 5, кожна із відгину цих стінок під кутом а, який дозволяє суміжних стінок 5 виконана з двома виступаючими завести язичок без руйнування матеріалу Цей кут по її довжині клапанами 9, відігнутими від стінок 5 у залежності від матеріалу може дорівнювати по ЛІНІЯМ 10, у кожному з яких виконаний надріз 11 ±90° Таке розташування прорізу не підвищує з утворенням язичка 12, спрямованого в бік МІЦНІСТЬ утримання язичка 12 у прорізу 6 і може суміжної стінки 4 Кожний з язичків 12 (фіг 3) затруднювати зборку піддона-лотка розташований відносно лінії відгину 3 стінки 5 і Утворюючі язички 12 надрізи 11 (фіг 10) лінії відгину 10 клапана 9 згідно з розташуванням можуть бути виконані по дузі, з зубчиками, прорізу 6 відносно лінії відгину 3 стінки 5 і лінії ДОВІЛЬНІЙ кривій Виконання ПІДДОНІВ-ЛОТКІВ з відгину 2 стінки 4, тобто в даній формі виконання такими формами надрізів не підвищує МІЦНІСТЬ піддона-лотка надріз 11 розташований від вузла, але може бути використано як різновид при геометричного центру клапана до ближнього вугла дизайні упаковки днища, а довгі боки прорізу 6 паралельно лінії Надрізи 11 язичків 12 (фіг 11) можуть бути відгину 2 стінки 4, відстань Ні від внутрішнього виконані зі зміщенням від центру на відстань в кінця надрізу 11 до лінії відгину 3 стінки 5 дорівнює напрямку осі згину стінки з прорізом до величини відстані ЬІ2 верхнього довгого боку прорізу 6 до відстані від точки основи язичка до грані відгину лінії відгину 2 стінки 4 При цьому відстань Аі стінки з язичком в кожну сторону та зі зміщенням надрізу 11 від лінії відгину 10 клапана 9 на 1 від центру на відстань в напрямку осі згину стінки з 1,5мм менша, ніж відстань Аг зовнішнього язичком до величини відстані від точки основи короткого боку 14 від лінії відгину 3 стінки 5 Те ж язичка до грані відгину стінки з прорізом в кожну саме стосується взаєморозташування язичка 12 і сторону прорізу 7 Кожен з клапанів 9 виконаний з Надрізи 11 язичків 12 (фіг 12) виконані зі неперервною крайкою 15, протилежною зміною розміщення початку робочої грані язичка в утворюючому язичок 12 надрізу 11 Кожен з напрямку осі згину стінки з прорізом від ближнього прорізів 6, 7 у СТІНЦІ 4 піддона-лотка виконаний вугла днища до точки перетину осі згину стінки з 8 46313 прорізом та верхньої грані стінки з язичком, та в піддони виготовлюють і використовують напрямку осі згину стінки з язичком від ближнього аналогічно піддонам вищеописаної форми вугла днища до точки перетину осі згину стінки з виконання Виїмки 26 на кінцях крайок язичків 12 прорізом та верхньої грані стінки з прорізом утримують їх від виходу з прорізів 6, що додатково По вимогам дизайнерів язичок 12 може мати підвищує надійність з'єднання стінок піддона-лотка на своєму КІНЦІ заокруглення 26 (фіг 13), бути між собою подовженим, або вкороченим Такі рішення Для зручності заведення язичків 12 у прорізи можливі, але виробництво таких ПІДДОНІВ-ЛОТКІВ 6, 7 щонайменш на одному куту кожного з прорізів затруднено 6, 7 можливо виконати нахилений у напрямку від прорізу надріз (фіг 18), виконати проріз взагалі в Після заведення язичків 12 в прорізи 6 та 7 вигляді лінії 28 (Фіг 19), виконати рильовку29 (фіг (фіг 14) язички можуть бути загнуті вниз до 20) основи язичка 12 Ці зміни в конструкції внутрішньої поверхні стінки Язички 12 можуть виконуються по бажанню пакувальників бути також завернуті вгору (фіг 15) В крайці 21 язичків 12 (фіг 16, 17) може бути Днище 1 піддона-лотка може бути виконано з виконана неглибока виїмка 27 на внутрішньому заокругленням вуглів (фіг 21), або з одним або КІНЦІ 13 надрізу 11 В усіх інших відношеннях такі декільками зрізами (фіг 22) Фіг. 2 46313 Фіг. З 12 Фіг. 4 Фіг. 5 10 11 46313 ФІГ. 6 Фіг. 7 12 13 46313 Фіг. 8 Фіг. 9 14 15 46313 Фіг. 10 Фіг. 11 16 18 17 Фіг. 12 Фіг. 13 Фіг. 14 19 46313 Фіг. 15 Фіг. 16 Фіг. 17 20 21 46313 Фіг. 18 IS І6 Фіг. 19 22 23 46313 Фіг. 20 Фіг. 21 24 25 46313 Фіг. 22 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 26
