Пристрій для формування полімерних виробів у рознімних формах

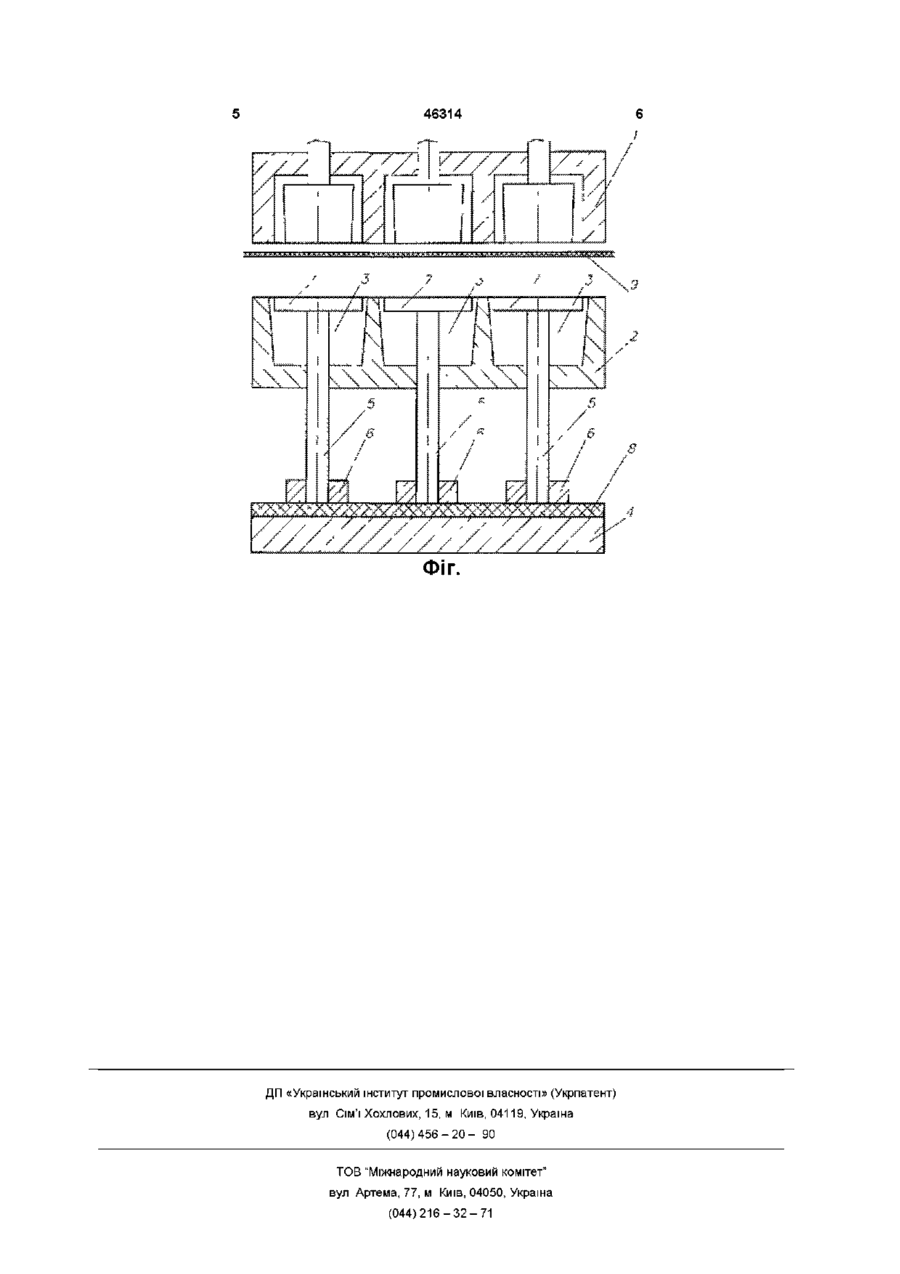

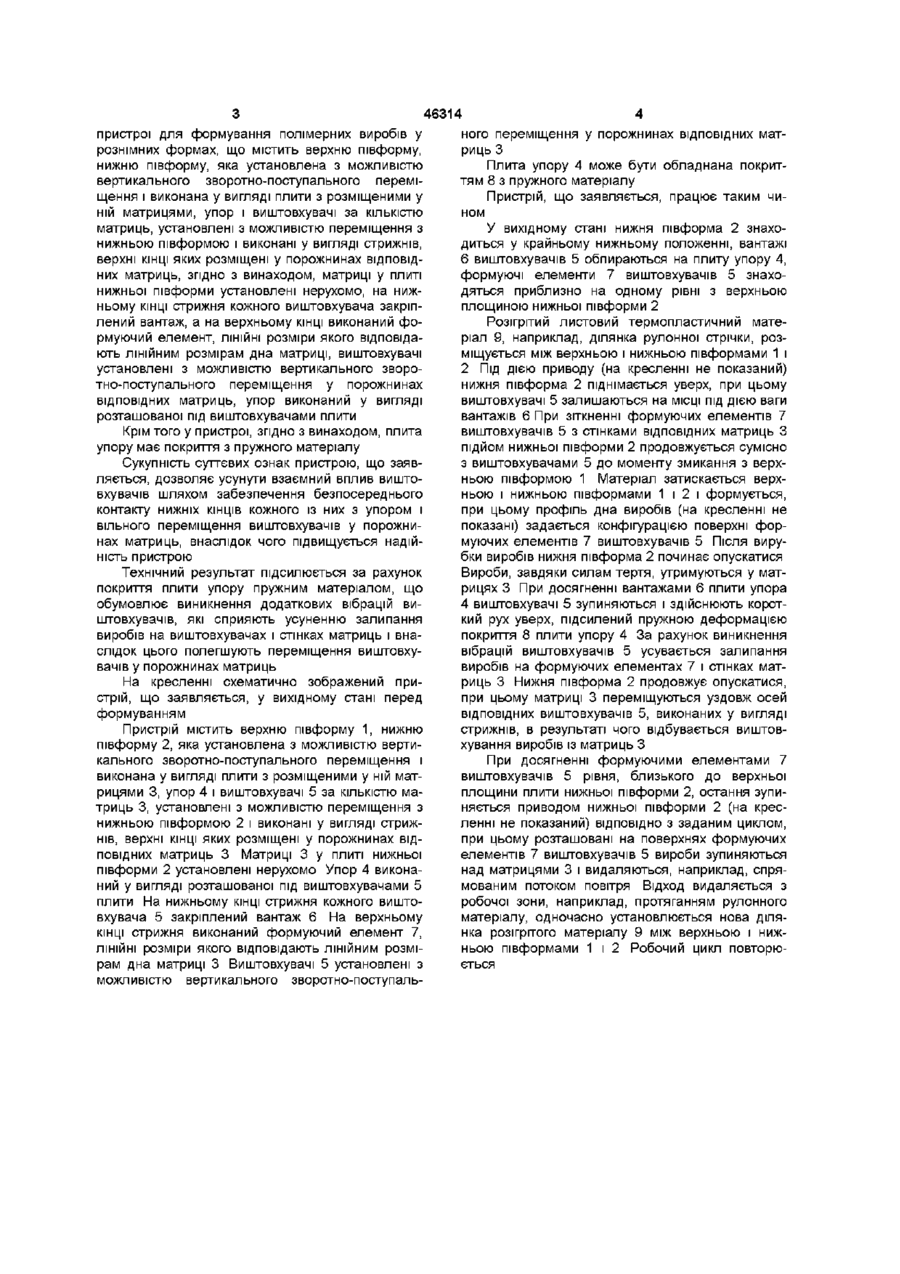

1 Пристрій для формування полімерних виробів у рознімних формах, що містить верхню півформу, нижню півформу, яка установлена з можливістю вертикального з во ротно-посту пального переміщення і має плиту з розміщеними у ній матрицями, упор і виштовхувачі за КІЛЬКІСТЮ мат риць, установлені з можливістю переміщення з нижньою півформою і виконані у вигляді стрижнів, верхні КІНЦІ яких розміщені у порожнинах ВІДПОВІДНИХ матриць, який відрізняється тим, що матриці у плиті нижньої півформи установлені нерухомо, на нижньому КІНЦІ стрижня кожного виштовхувача закріплений вантаж, а на верхньому Винахід належить до галузі переробки термопластичних матеріалів і може бути застосований для виготовлення відкритих ємностей, наприклад, термоформуванням у рознімних формах ВІДОМІ конструкції пристроїв для формування полімерних виробів у рознімних формах, що містять матриці і виштовхувачі, нижні КІНЦІ ЯКИХ закріплені у плиті виштовхувачі в, обладнаній хвостовиком, який входить у зіткнення з упором (див а с № 1523373 від 15 03 88 р, а також Технологическая оснастка для холодной штамповки, прессования пластмасс и литья под давлением Каталогсправочник - М НИИМАШ, 1967 -с 135, р 114) Недоліком відомих пристроїв є невисока надійність конструкції Прототипом пристрою, що заявляється, є пристрій для формування полімерних виробів у рознімних формах, що містить верхню півформу, нижню півформу, яка установлена з можливістю вертикального зворотно-поступального переміщення і має плиту з розміщеними у ній матрицями, упор і виштовхувачі за КІЛЬКІСТЮ матриць, установлені з можливістю переміщення з нижньою півформою і с № 835777 від 27 07 79 р , МКВ В29С7/00) Нижні виконані у вигляді стрижнів, верхні КІНЦІ ЯКИХ роз міщені у порожнинах ВІДПОВІДНИХ матриць (див а КІНЦІ виконаний формуючий елемент, ЛІНІЙНІ розміри якого відповідають ЛІНІЙНИМ розмірам дна матриці, виштовхувачі установлені з можливістю вертикального зворотно-поступального переміщення у порожнинах ВІДПОВІДНИХ матриць, упор виконаний у вигляді розташованої під виштовхувачами плити 2 Пристрій для формування полімерних виробів у рознімних формах за п 1, який відрізняється тим, що плита упору має покриття з пружного матеріалу КІНЦІ виштовхувачів закріплені у СПІЛЬНІЙ ПЛИТІ ВИ штовхувачів, яка розташована у порожнині нижньої півформи Верхні КІНЦІ виштовхувачів закріплені у матрицях нерухомо Плита виштовхувачів обладнана хвостовиком і зупиняється при зіткненні останього з упором при опусканні нижньої півформи Конструкція прототипу недостатньо надійна, оскільки можливе заклинювання всіх виштовхувачів, обумовлене їх взаємним впливом через СПІЛЬНІ плити, що об'єднують їх КІНЦІ, а також локаль ною дією сили виштовхування через хвостовик на плиту виштовхування, що призводить до перекосу останньої В основу винаходу поставлено задачу удосконалення пристрою для формування полімерних виробів у рознімних формах, у якому за рахунок нового виконання і взаємного розташування виштовхувачів, нижньої півформи і упору забезпечується усунення взаємного впливу виштовхувачів і рівномірне розподілення сили виштовхування між ними і, як слідство, підвищується надійність пристрою Для вирішення поставленої задачі у відомому СО (О 46314 пристрої для формування полімерних виробів у рознімних формах, що містить верхню півформу, нижню півформу, яка установлена з можливістю вертикального зворотно-поступального переміщення і виконана у вигляді плити з розміщеними у ній матрицями, упор і виштовхувачі за КІЛЬКІСТЮ матриць, установлені з можливістю переміщення з нижньою півформою і виконані у вигляді стрижнів, верхні КІНЦІ яких розміщені у порожнинах ВІДПОВІДНИХ матриць, згідно з винаходом, матриці у плиті нижньої півформи установлені нерухомо, на нижньому КІНЦІ стрижня кожного виштовхувача закріплений вантаж, а на верхньому КІНЦІ виконаний формуючий елемент, ЛІНІЙНІ розміри якого відповідають ЛІНІЙНИМ розмірам дна матриці, виштовхувачі установлені з можливістю вертикального зворотно-поступального переміщення у порожнинах ВІДПОВІДНИХ матриць, упор виконаний у вигляді розташованої під виштовхувачами плити Крім того у пристрої, згідно з винаходом, плита упору має покриття з пружного матеріалу Сукупність суттєвих ознак пристрою, що заявляється, дозволяє усунути взаємний вплив виштовхувачів шляхом забезпечення безпосереднього контакту нижніх КІНЦІВ КОЖНОГО ІЗ НИХ З упором і вільного переміщення виштовхувачів у порожнинах матриць, внаслідок чого підвищується надійність пристрою Технічний результат підсилюється за рахунок покриття плити упору пружним матеріалом, що обумовлює виникнення додаткових вібрацій виштовхувачів, які сприяють усуненню залипання виробів на виштовхувачах і стінках матриць і внаслідок цього полегшують переміщення виштовхувачів у порожнинах матриць На кресленні схематично зображений пристрій, що заявляється, у вихідному стані перед формуванням Пристрій містить верхню півформу 1, нижню півформу 2, яка установлена з можливістю вертикального зворотно-поступального переміщення і виконана у вигляді плити з розміщеними у ній матрицями 3, упор 4 і виштовхувачі 5 за КІЛЬКІСТЮ матриць 3, установлені з можливістю переміщення з нижньою півформою 2 і виконані у вигляді стрижнів, верхні КІНЦІ яких розміщені у порожнинах ВІДПОВІДНИХ матриць 3 Матриці 3 у плиті нижньої півформи 2 установлені нерухомо Упор 4 виконаний у вигляді розташованої під виштовхувачами 5 плити На нижньому КІНЦІ стрижня кожного виштовхувача 5 закріплений вантаж 6 На верхньому КІНЦІ стрижня виконаний формуючий елемент 7, ЛІНІЙНІ розміри якого відповідають ЛІНІЙНИМ розмірам дна матриці 3 Виштовхувачі 5 установлені з можливістю вертикального з во ротно-посту паль ного переміщення у порожнинах ВІДПОВІДНИХ матриць З Плита упору 4 може бути обладнана покриттям 8 з пружного матеріалу Пристрій, що заявляється, працює таким чином У вихідному стані нижня півформа 2 знаходиться у крайньому нижньому положенні, вантажі 6 виштовхувачів 5 обпираються на плиту упору 4, формуючі елементи 7 виштовхувачів 5 знаходяться приблизно на одному рівні з верхньою площиною нижньої півформи 2 Розігрітий листовий термопластичний матеріал 9, наприклад, ділянка рулонної стрічки, розміщується між верхньою і нижньою півформами 1 і 2 Під ДІЄЮ приводу (на кресленні не показаний) нижня півформа 2 піднімається уверх, при цьому виштовхувачі 5 залишаються на МІСЦІ ПІД ДІЄЮ ваги вантажів 6 При зіткненні формуючих елементів 7 виштовхувачів 5 з стінками ВІДПОВІДНИХ матриць З підйом нижньої півформи 2 продовжується сумісно 3 виштовхувачами 5 до моменту змикання з верхньою півформою 1 Матеріал затискається верхньою і нижньою півформами 1 і 2 і формується, при цьому профіль дна виробів (на кресленні не показані) задається конфігурацією поверхні формуючих елементів 7 виштовхувачів 5 Після вирубки виробів нижня півформа 2 починає опускатися Вироби, завдяки силам тертя, утримуються у матрицях 3 При досягненні вантажами 6 плити упора 4 виштовхувачі 5 зупиняються і здійснюють короткий рух уверх, підсилений пружною деформацією покриття 8 плити упору 4 За рахунок виникнення вібрацій виштовхувачів 5 усувається залипання виробів на формуючих елементах 7 і стінках матриць 3 Нижня півформа 2 продовжує опускатися, при цьому матриці 3 переміщуються уздовж осей ВІДПОВІДНИХ виштовхувачів 5, виконаних у вигляді стрижнів, в результаті чого відбувається виштовхування виробів із матриць З При досягненні формуючими елементами 7 виштовхувачів 5 рівня, близького до верхньої площини плити нижньої півформи 2, остання зупиняється приводом нижньої півформи 2 (на кресленні не показаний) ВІДПОВІДНО З заданим циклом, при цьому розташовані на поверхнях формуючих елементів 7 виштовхувачів 5 вироби зупиняються над матрицями 3 і видаляються, наприклад, спрямованим потоком повітря Відход видаляється з робочої зони, наприклад, протяганням рулонного матеріалу, одночасно установлюється нова ділянка розігрітого матеріалу 9 між верхньою і нижньою півформами 1 і 2 Робочий цикл повторюється 46314 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
