Верстат для термообробки кінців довгих виробів

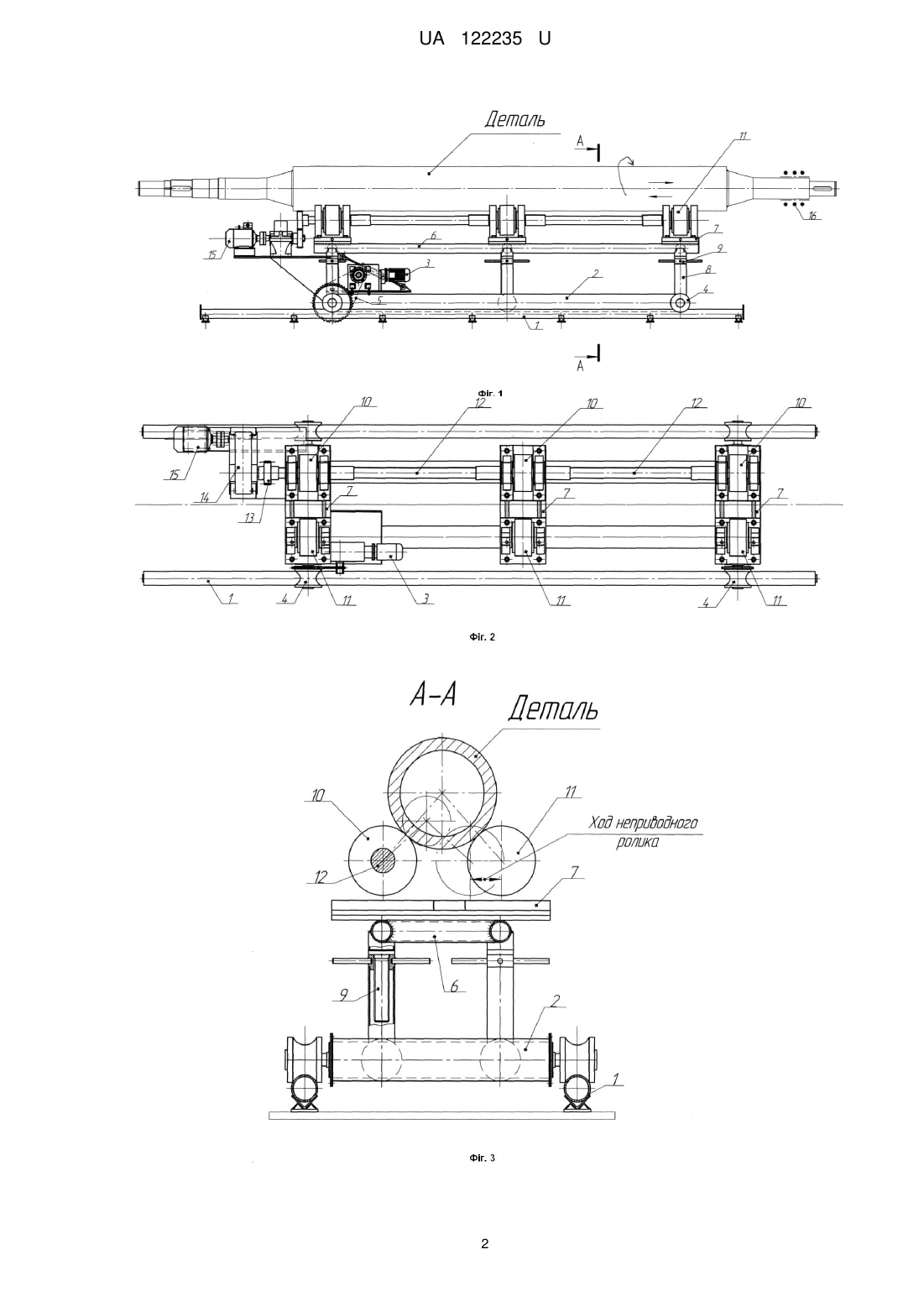

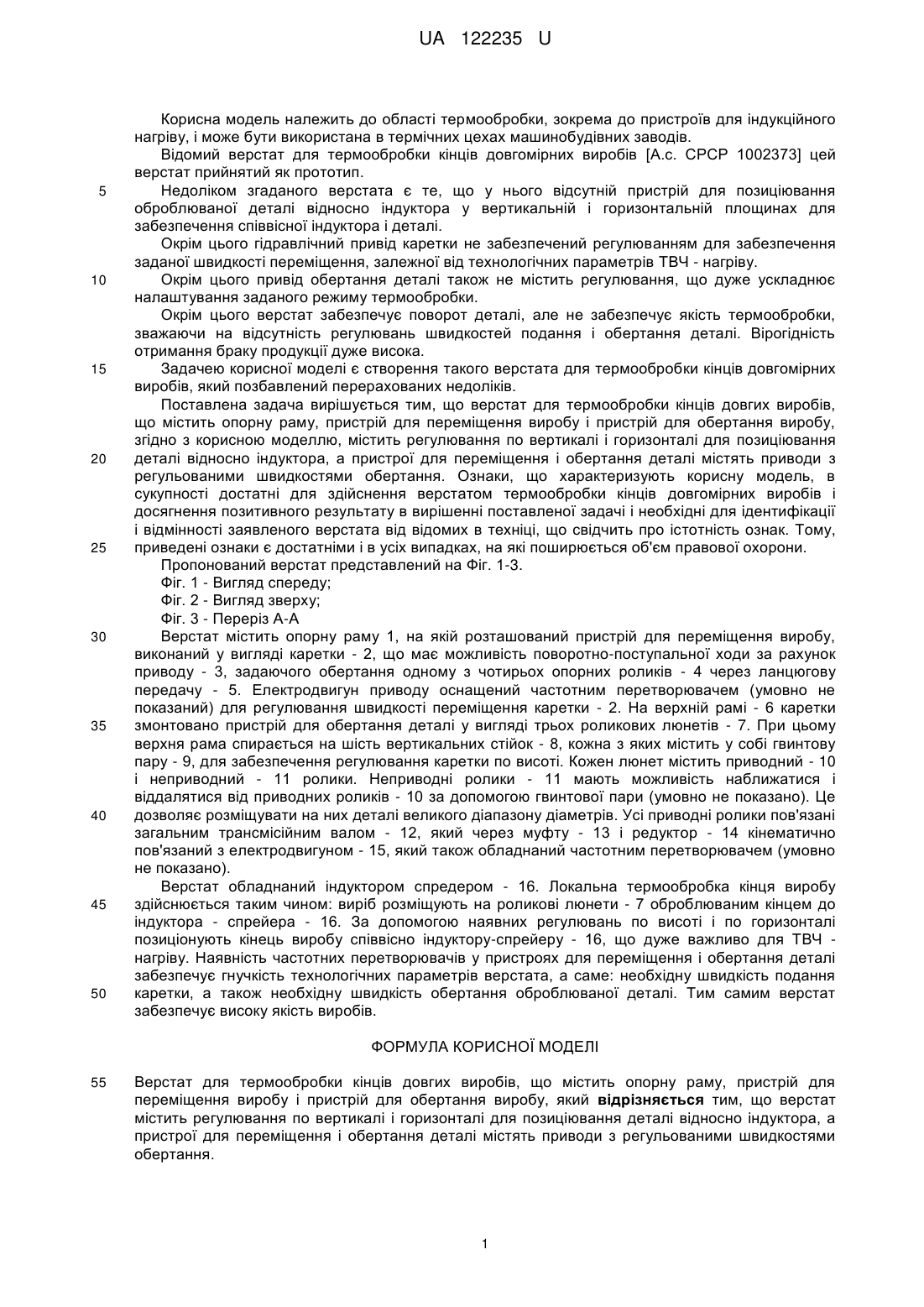

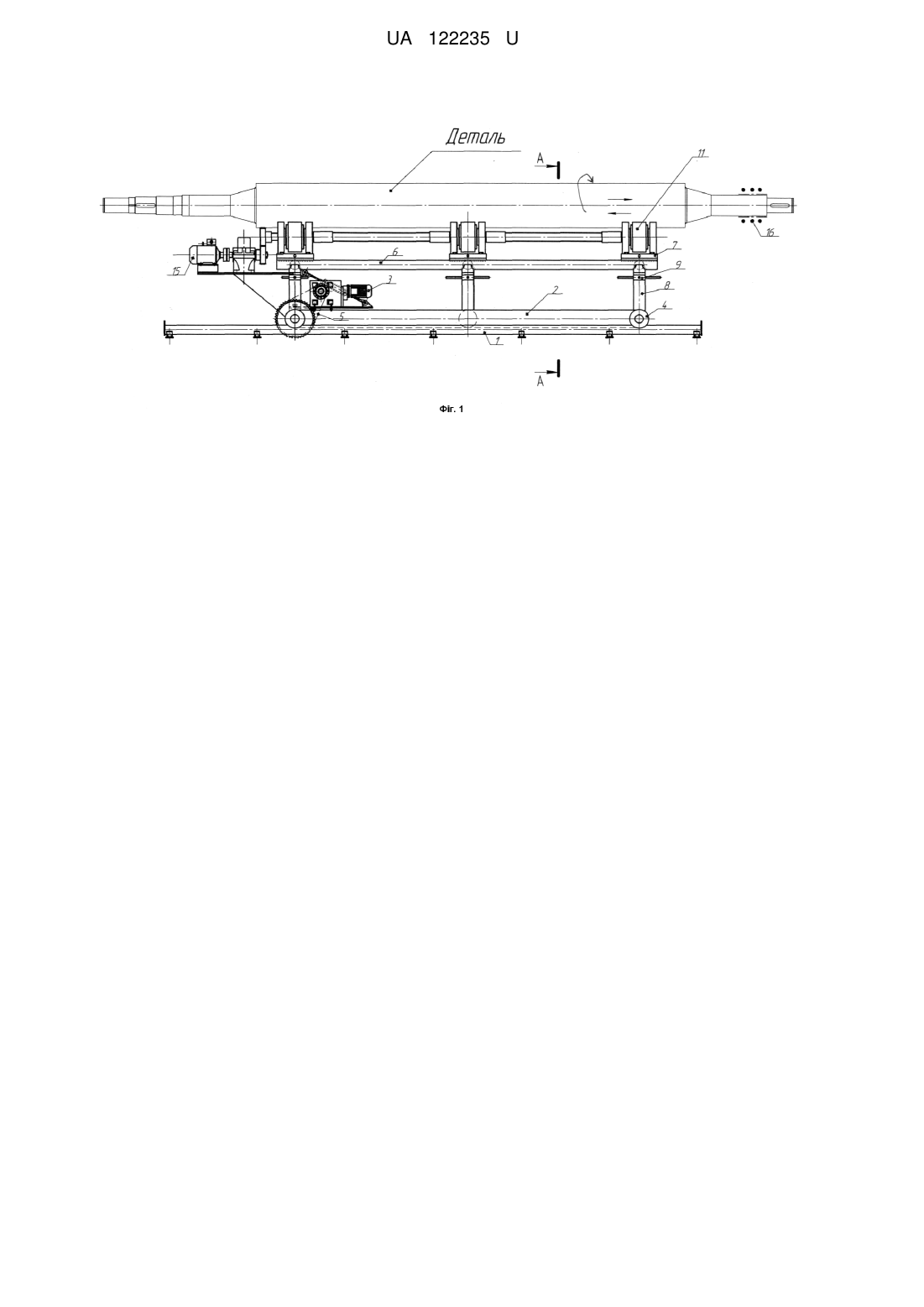

Реферат: Верстат для термообробки кінців довгих виробів містить опорну раму, пристрій для переміщення виробу і пристрій для обертання виробу. Верстат містить регулювання по вертикалі і горизонталі для позиціювання деталі відносно індуктора, а пристрої для переміщення і обертання деталі містять приводи з регульованими швидкостями обертання. UA 122235 U (12) UA 122235 U UA 122235 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області термообробки, зокрема до пристроїв для індукційного нагріву, і може бути використана в термічних цехах машинобудівних заводів. Відомий верстат для термообробки кінців довгомірних виробів [А.с. СРСР 1002373] цей верстат прийнятий як прототип. Недоліком згаданого верстата є те, що у нього відсутній пристрій для позиціювання оброблюваної деталі відносно індуктора у вертикальній і горизонтальній площинах для забезпечення співвісної індуктора і деталі. Окрім цього гідравлічний привід каретки не забезпечений регулюванням для забезпечення заданої швидкості переміщення, залежної від технологічних параметрів ТВЧ - нагріву. Окрім цього привід обертання деталі також не містить регулювання, що дуже ускладнює налаштування заданого режиму термообробки. Окрім цього верстат забезпечує поворот деталі, але не забезпечує якість термообробки, зважаючи на відсутність регулювань швидкостей подання і обертання деталі. Вірогідність отримання браку продукції дуже висока. Задачею корисної моделі є створення такого верстата для термообробки кінців довгомірних виробів, який позбавлений перерахованих недоліків. Поставлена задача вирішується тим, що верстат для термообробки кінців довгих виробів, що містить опорну раму, пристрій для переміщення виробу і пристрій для обертання виробу, згідно з корисною моделлю, містить регулювання по вертикалі і горизонталі для позиціювання деталі відносно індуктора, а пристрої для переміщення і обертання деталі містять приводи з регульованими швидкостями обертання. Ознаки, що характеризують корисну модель, в сукупності достатні для здійснення верстатом термообробки кінців довгомірних виробів і досягнення позитивного результату в вирішенні поставленої задачі і необхідні для ідентифікації і відмінності заявленого верстата від відомих в техніці, що свідчить про істотність ознак. Тому, приведені ознаки є достатніми і в усіх випадках, на які поширюється об'єм правової охорони. Пропонований верстат представлений на Фіг. 1-3. Фіг. 1 - Вигляд спереду; Фіг. 2 - Вигляд зверху; Фіг. 3 - Переріз А-А Верстат містить опорну раму 1, на якій розташований пристрій для переміщення виробу, виконаний у вигляді каретки - 2, що має можливість поворотно-поступальної ходи за рахунок приводу - 3, задаючого обертання одному з чотирьох опорних роликів - 4 через ланцюгову передачу - 5. Електродвигун приводу оснащений частотним перетворювачем (умовно не показаний) для регулювання швидкості переміщення каретки - 2. На верхній рамі - 6 каретки змонтовано пристрій для обертання деталі у вигляді трьох роликових люнетів - 7. При цьому верхня рама спирається на шість вертикальних стійок - 8, кожна з яких містить у собі гвинтову пару - 9, для забезпечення регулювання каретки по висоті. Кожен люнет містить приводний - 10 і неприводний - 11 ролики. Неприводні ролики - 11 мають можливість наближатися і віддалятися від приводних роликів - 10 за допомогою гвинтової пари (умовно не показано). Це дозволяє розміщувати на них деталі великого діапазону діаметрів. Усі приводні ролики пов'язані загальним трансмісійним валом - 12, який через муфту - 13 і редуктор - 14 кінематично пов'язаний з електродвигуном - 15, який також обладнаний частотним перетворювачем (умовно не показано). Верстат обладнаний індуктором спредером - 16. Локальна термообробка кінця виробу здійснюється таким чином: виріб розміщують на роликові люнети - 7 оброблюваним кінцем до індуктора - спрейера - 16. За допомогою наявних регулювань по висоті і по горизонталі позиціонують кінець виробу співвісно індуктору-спрейеру - 16, що дуже важливо для ТВЧ нагріву. Наявність частотних перетворювачів у пристроях для переміщення і обертання деталі забезпечує гнучкість технологічних параметрів верстата, а саме: необхідну швидкість подання каретки, а також необхідну швидкість обертання оброблюваної деталі. Тим самим верстат забезпечує високу якість виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Верстат для термообробки кінців довгих виробів, що містить опорну раму, пристрій для переміщення виробу і пристрій для обертання виробу, який відрізняється тим, що верстат містить регулювання по вертикалі і горизонталі для позиціювання деталі відносно індуктора, а пристрої для переміщення і обертання деталі містять приводи з регульованими швидкостями обертання. 1 UA 122235 U 2 UA 122235 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
