Міна для міномета

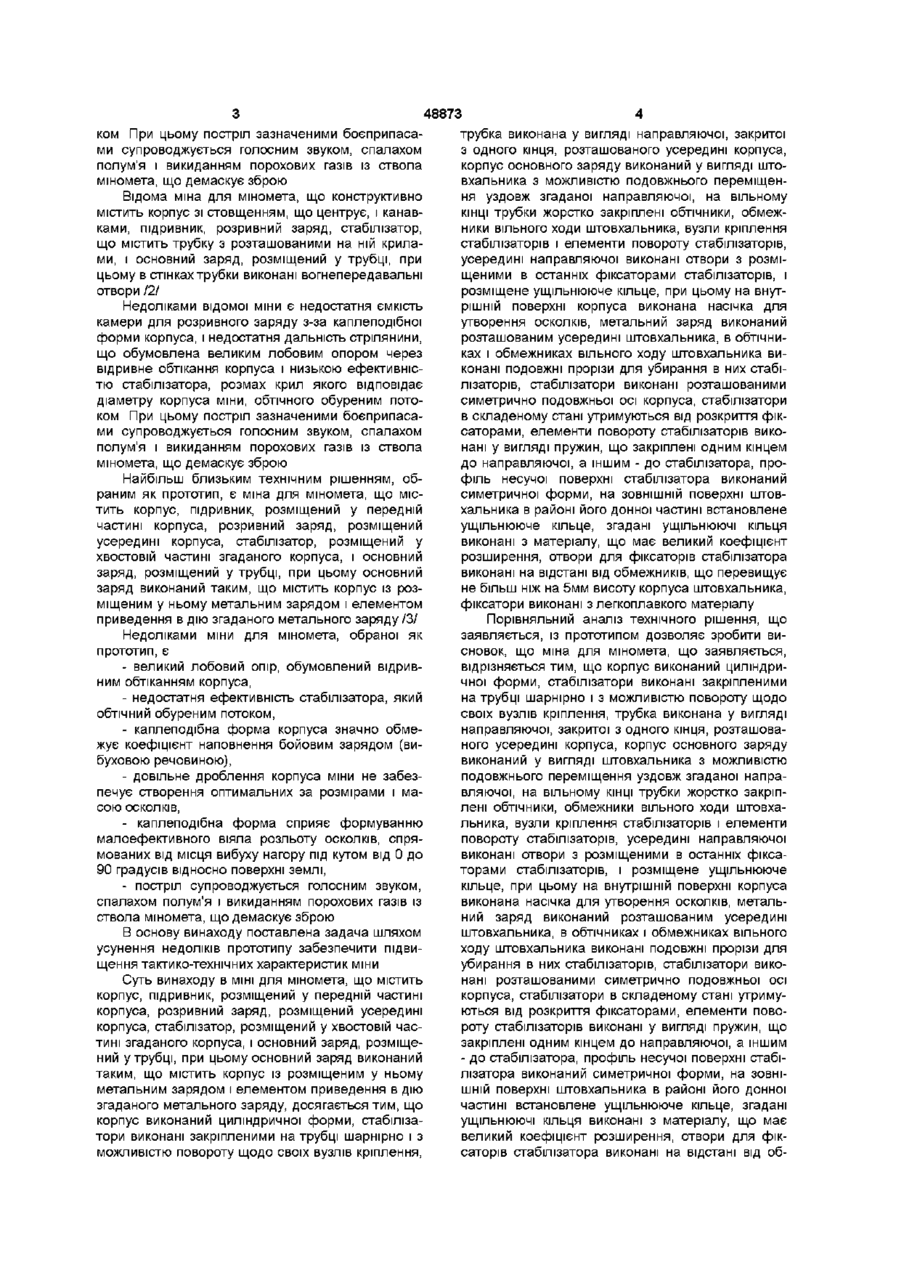

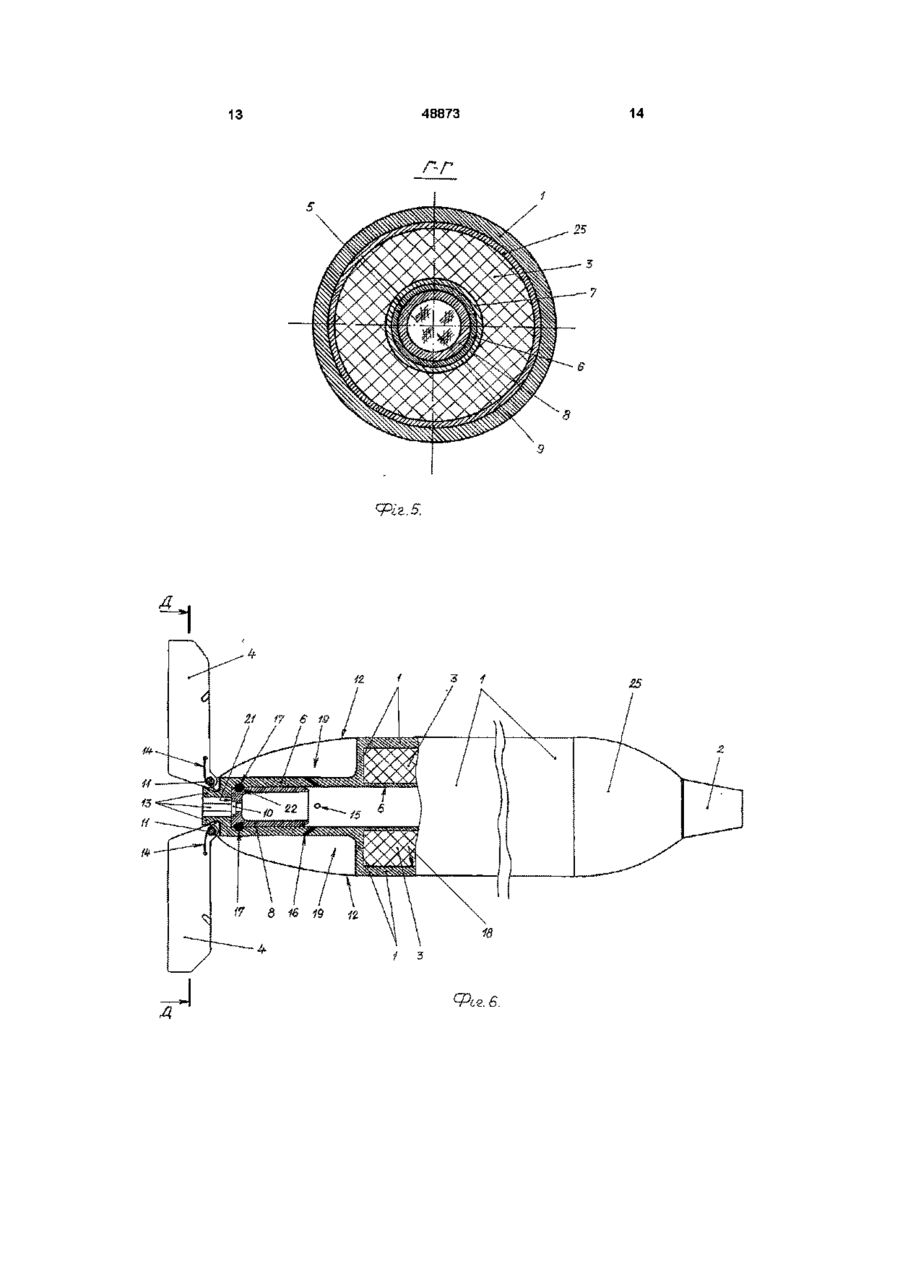

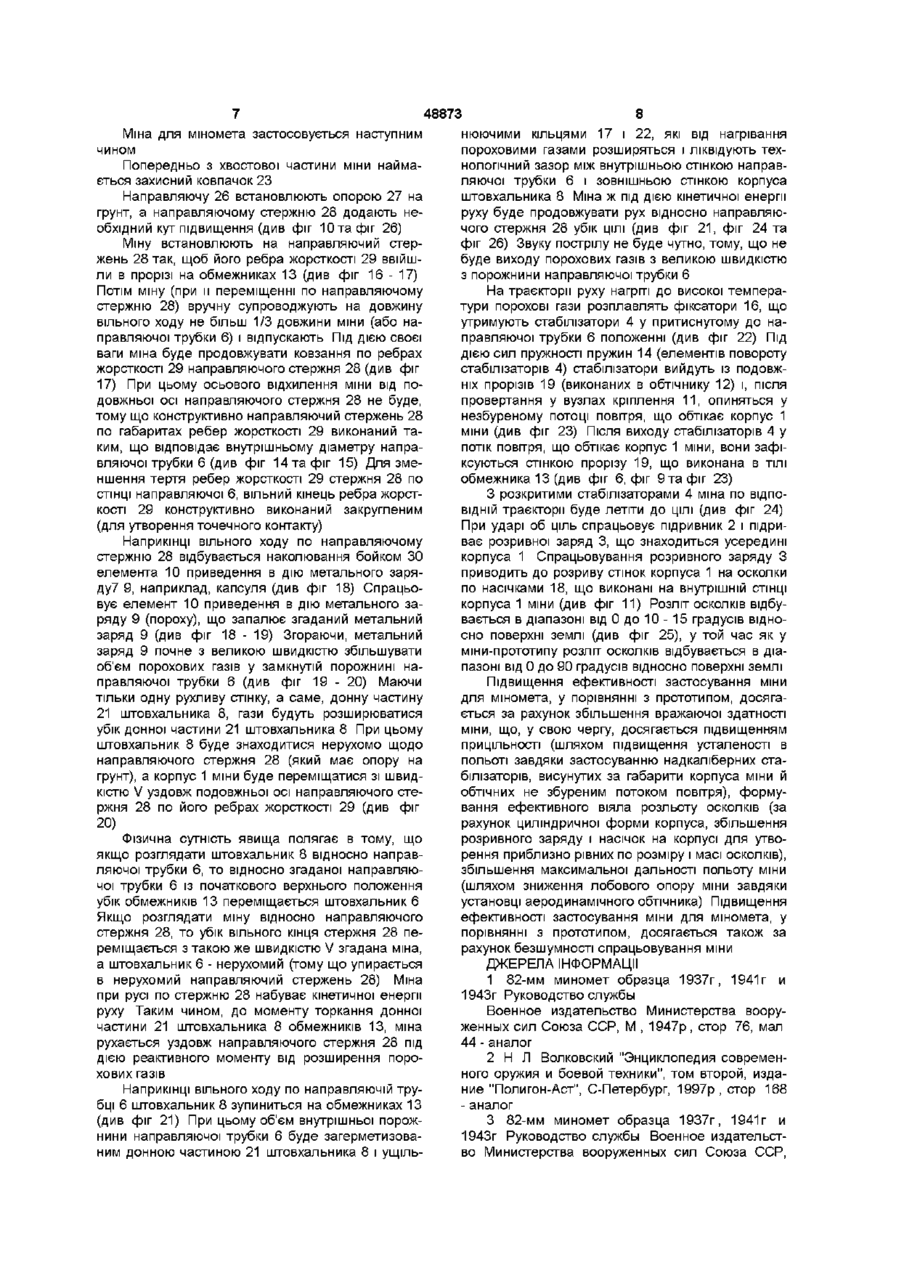

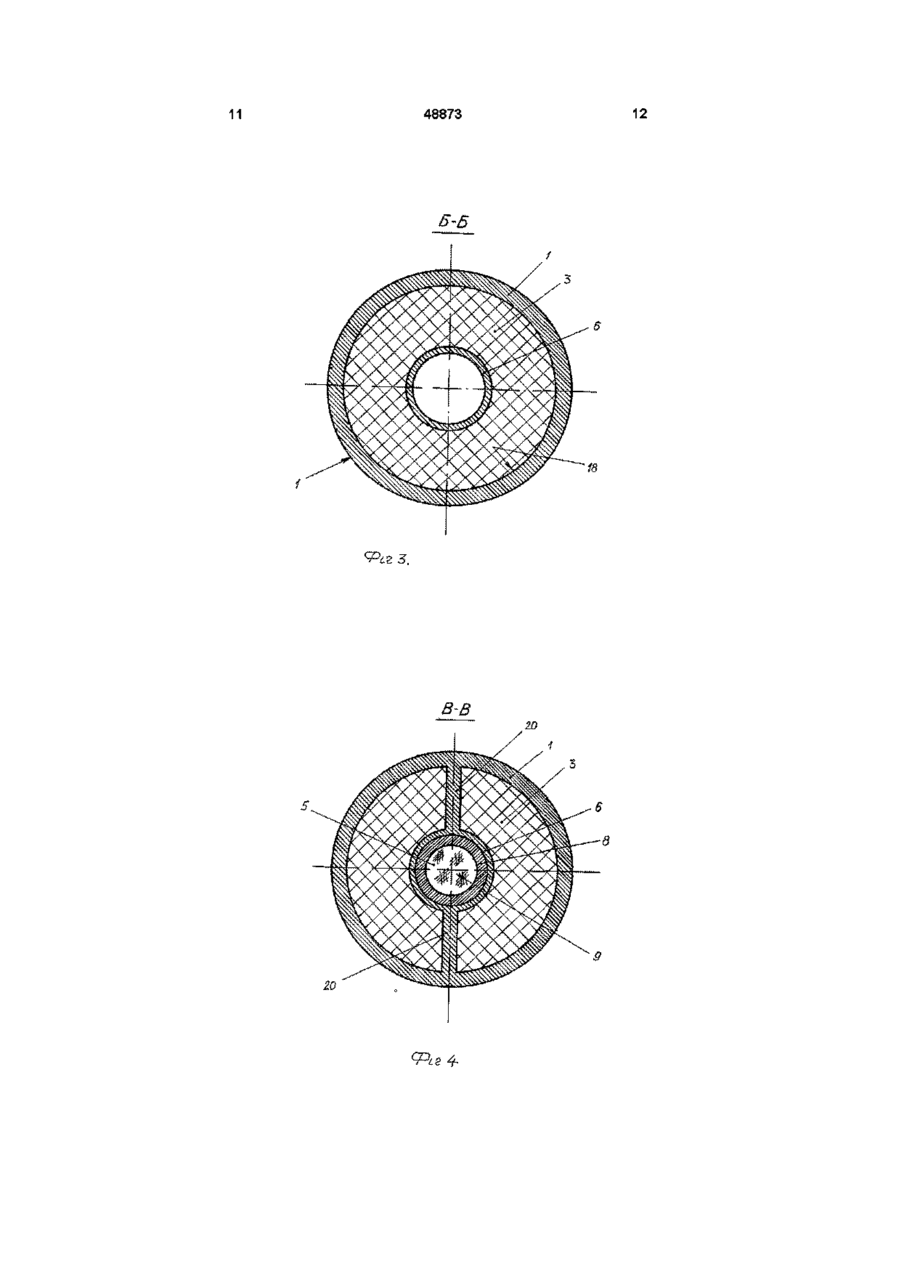

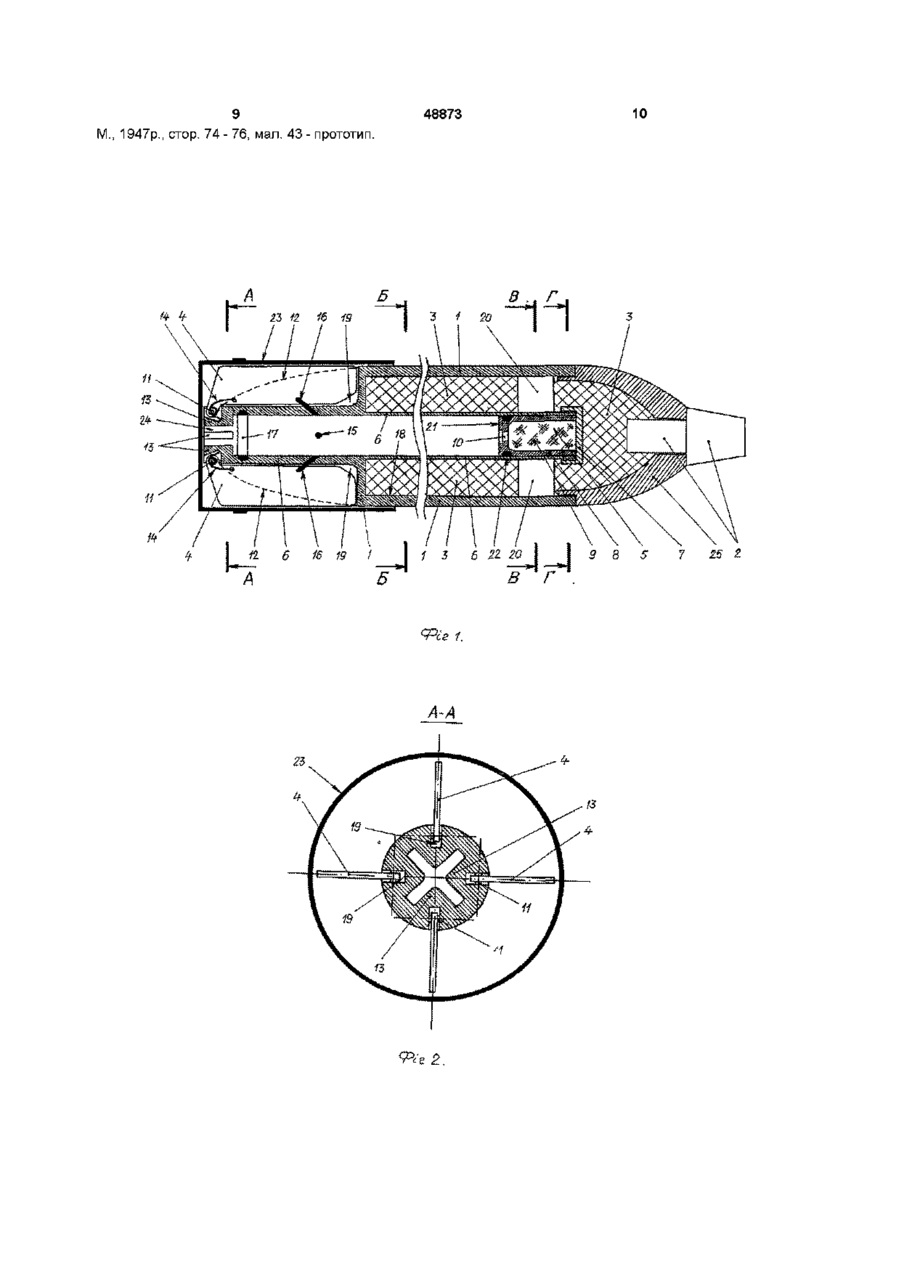

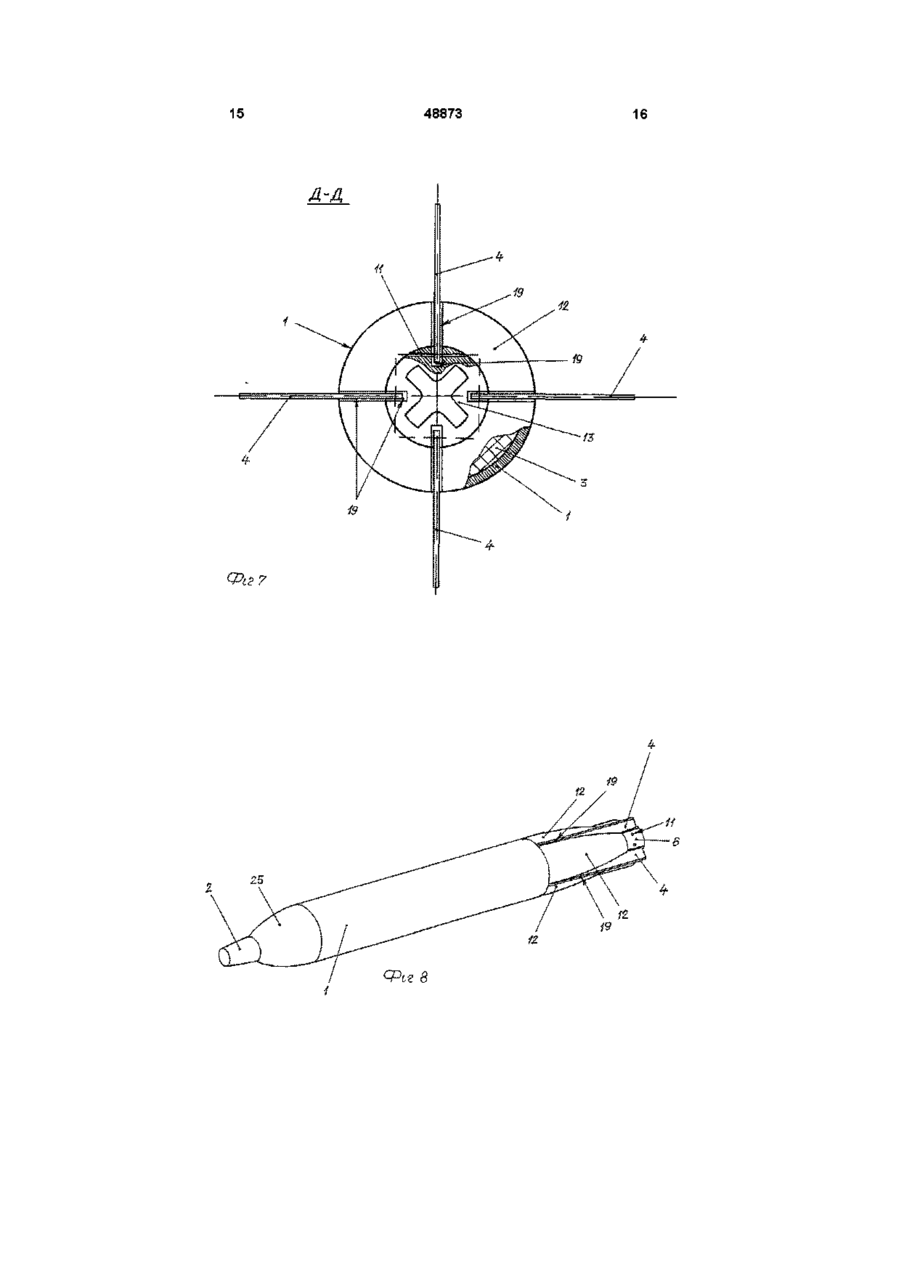

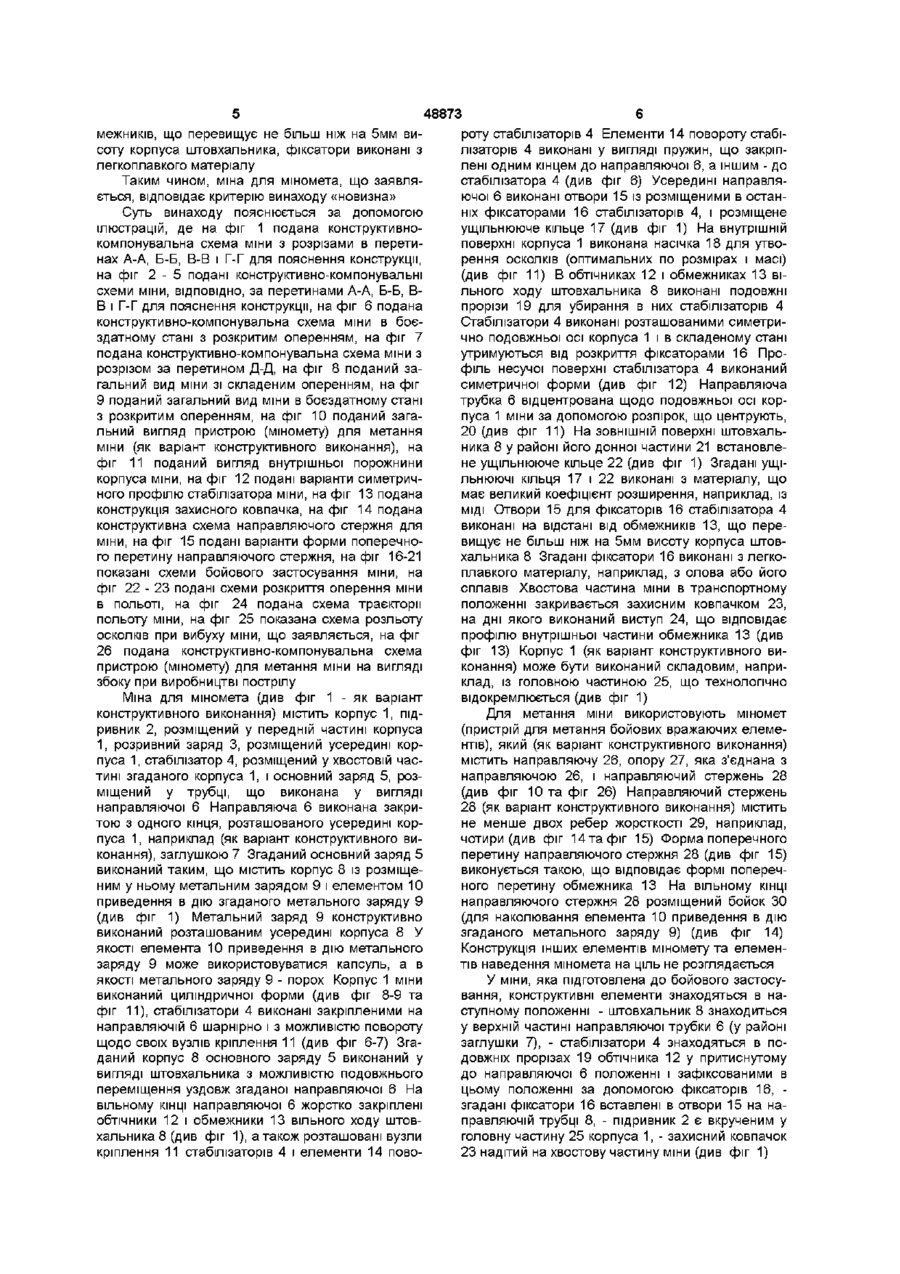

1 Міна для міномета, що містить корпус, зривник, розміщений у передній частині корпуса, розривний заряд, розміщений усередині корпуса, стабілізатор, розміщений у хвостовій частині згаданого корпуса, і основний заряд, розміщений у трубці, при цьому основний заряд виконаний таким, що містить корпус із розміщеним у ньому метальним зарядом і елементом приведення в дію згаданого метального заряду, яка відрізняється тим, що корпус виконаний циліндричної форми, стабілізатори виконані закріпленими на трубці шарнірно і з можливістю повороту щодо своїх вузлів кріплення, трубка виконана у вигляді напрямної, закритої з одного кінця, розташованого усередині корпуса, корпус основного заряду виконаний у вигляді штовхача з можливістю подовжнього переміщення уздовж згаданої напрямної, на вільному КІНЦІ трубки жорстко закріплені обтічники, обмежники вільного ходу штовхача, вузли кріплення стабілізаторів і елементи повороту стабілізаторів, усередині напрямної виконані отвори з розміщеними в останніх фіксаторами стабілізаторів і розміщене ущільнююче кільце, при цьому на внутрішній поверхні корпуса виконано насічку для утворення осколків, а метальний заряд виконаний розташованим усередині штовхача 2 Міна для міномета за п 1, яка відрізняється тим, що в обтічниках і обмежниках вільного ходу штовхача виконані подовжні прорізи для прибирання в них стабілізаторів 3 Міна для міномета за п 1, яка відрізняється тим, що стабілізатори виконані розташованими симетрично подовжній осі корпуса 4 Міна для міномета за п 1, яка відрізняється тим, що стабілізатори в складеному стані утримуються від розкриття фіксаторами 5 Міна для міномета за п 1, яка відрізняється тим, що елементи повороту стабілізаторів виконані у вигляді пружин, що закріплені одним кінцем до напрямної, а іншим - до стабілізатора 6 Міна для міномета за п 1 та пп 3-5, яка відрізняється тим, що профіль несучої поверхні стабілізатора виконаний симетричної форми 7 Міна для міномета за п 1, яка відрізняється тим, що на ЗОВНІШНІЙ поверхні штовхача в районі його донної частини встановлене ущільнююче кільце 8 Міна для міномета за п 1 та п 7, яка відрізняється тим, що згадані ущільнюючі кільця виконані з матеріалу, що має великий коефіцієнт розширення 9 Міна для міномета за п 1, яка відрізняється тим, що отвори для фіксаторів стабілізатора виконані на відстані від обмежників, що перевищує не більш ніж на 5 мм висоту корпуса штовхача 10 Міна для міномета за п 1, п 4 та п 9, яка відрізняється тим, що фіксатори виконані з легкоплавкого матеріалу Винахід відноситься до галузі озброєння, зокрема, до боєприпасів, а саме, до мін для мінометів Відома міна для міномета, що містить корпус із стовщенням, що центрує, і канавками для зменшення прориву порохових газів, запальний стакан, розривний заряд, стабілізатор, розташований у хвостовій частині корпуса, що конструктивно міс тить трубку, крила і хвостовий патрон /1/ Недоліками відомої міни є недостатня ємкість камери для розривного заряду з-за каплеподібної форми корпуса, і недостатня дальність стрілянини, що обумовлена великим лобовим опором через відривне обтікання корпуса і низькою ефективністю стабілізатора, розмах крил якого відповідає діаметру корпуса міни, обтічного обуреним пото CO 1^ 00 00 48873 ком При цьому постріл зазначеними боєприпасами супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із ствола міномета, що демаскує зброю Відома міна для міномета, що конструктивно містить корпус зі стовщенням, що центрує, і канавками, підривник, розривний заряд, стабілізатор, що містить трубку з розташованими на ній крилами, і основний заряд, розміщений у трубці, при цьому в стінках трубки виконані вогнепередавальні отвори 121 Недоліками відомої міни є недостатня ємкість камери для розривного заряду з-за каплеподібної форми корпуса, і недостатня дальність стрілянини, що обумовлена великим лобовим опором через відривне обтікання корпуса і низькою ефективністю стабілізатора, розмах крил якого відповідає діаметру корпуса міни, обтічного обуреним потоком При цьому постріл зазначеними боєприпасами супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із ствола міномета, що демаскує зброю Найбільш близьким технічним рішенням, обраним як прототип, є міна для міномета, що містить корпус, підривник, розміщений у передній частині корпуса, розривний заряд, розміщений усередині корпуса, стабілізатор, розміщений у хвостовій частині згаданого корпуса, і основний заряд, розміщений у трубці, при цьому основний заряд виконаний таким, що містить корпус із розміщеним у ньому метальним зарядом і елементом приведення в дію згаданого метального заряду/З/ Недоліками міни для міномета, обраної як прототип, є - великий лобовий опір, обумовлений відривним обтіканням корпуса, - недостатня ефективність стабілізатора, який обтічний обуреним потоком, - каплеподібна форма корпуса значно обмежує коефіцієнт наповнення бойовим зарядом (вибуховою речовиною), - довільне дроблення корпуса міни не забезпечує створення оптимальних за розмірами і масою осколків, - каплеподібна форма сприяє формуванню малоефективного віяла розльоту осколків, спрямованих від місця вибуху нагору під кутом від 0 до 90 градусів відносно поверхні землі, - постріл супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із ствола міномета, що демаскує зброю В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик міни Суть винаходу в МІНІ ДЛЯ міномета, що містить корпус, підривник, розміщений у передній частині корпуса, розривний заряд, розміщений усередині корпуса, стабілізатор, розміщений у хвостовій частині згаданого корпуса, і основний заряд, розміщений у трубці, при цьому основний заряд виконаний таким, що містить корпус із розміщеним у ньому метальним зарядом і елементом приведення в дію згаданого метального заряду, досягається тим, що корпус виконаний циліндричної форми, стабілізатори виконані закріпленими на трубці шарнірно і з можливістю повороту щодо своїх вузлів кріплення, трубка виконана у вигляді направляючої, закритої з одного кінця, розташованого усередині корпуса, корпус основного заряду виконаний у вигляді штовхальника з можливістю подовжнього переміщення уздовж згаданої направляючої, на вільному КІНЦІ трубки жорстко закріплені обтічники, обмежники вільного ходи штовхальника, вузли кріплення стабілізаторів і елементи повороту стабілізаторів, усередині направляючої виконані отвори з розміщеними в останніх фіксаторами стабілізаторів, і розміщене ущільнююче кільце, при цьому на внутрішній поверхні корпуса виконана насічка для утворення осколків, метальний заряд виконаний розташованим усередині штовхальника, в обтічниках і обмежниках вільного ходу штовхальника виконані подовжні прорізи для убирання в них стабілізаторів, стабілізатори виконані розташованими симетрично подовжньої осі корпуса, стабілізатори в складеному стані утримуються від розкриття фіксаторами, елементи повороту стабілізаторів виконані у вигляді пружин, що закріплені одним кінцем до направляючої, а іншим - до стабілізатора, профіль несучої поверхні стабілізатора виконаний симетричної форми, на ЗОВНІШНІЙ поверхні штовхальника в районі його донної частині встановлене ущільнююче кільце, згадані ущільнюючі кільця виконані з матеріалу, що має великий коефіцієнт розширення, отвори для фіксаторів стабілізатора виконані на відстані від обмежників, що перевищує не більш ніж на 5мм висоту корпуса штовхальника, фіксатори виконані з легкоплавкого матеріалу Порівняльний аналіз технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що міна для міномета, що заявляється, відрізняється тим, що корпус виконаний циліндричної форми, стабілізатори виконані закріпленими на трубці шарнірно і з можливістю повороту щодо своїх вузлів кріплення, трубка виконана у вигляді направляючої, закритої з одного кінця, розташованого усередині корпуса, корпус основного заряду виконаний у вигляді штовхальника з можливістю подовжнього переміщення уздовж згаданої направляючої, на вільному КІНЦІ трубки жорстко закріплені обтічники, обмежники вільного ходи штовхальника, вузли кріплення стабілізаторів і елементи повороту стабілізаторів, усередині направляючої виконані отвори з розміщеними в останніх фіксаторами стабілізаторів, і розміщене ущільнююче кільце, при цьому на внутрішній поверхні корпуса виконана насічка для утворення осколків, метальний заряд виконаний розташованим усередині штовхальника, в обтічниках і обмежниках вільного ходу штовхальника виконані подовжні прорізи для убирання в них стабілізаторів, стабілізатори виконані розташованими симетрично подовжньої осі корпуса, стабілізатори в складеному стані утримуються від розкриття фіксаторами, елементи повороту стабілізаторів виконані у вигляді пружин, що закріплені одним кінцем до направляючої, а іншим - до стабілізатора, профіль несучої поверхні стабілізатора виконаний симетричної форми, на ЗОВНІШНІЙ поверхні штовхальника в районі його донної частині встановлене ущільнююче кільце, згадані ущільнюючі кільця виконані з матеріалу, що має великий коефіцієнт розширення, отвори для фіксаторів стабілізатора виконані на відстані від об 48873 межників, що перевищує не більш ніж на 5мм висоту корпуса штовхальника, фіксатори виконані з легкоплавкого матеріалу Таким чином, міна для міномета, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 подана конструктивнокомпонувальна схема міни з розрізами в перетинах А-А, Б-Б, В-В і Г-Г для пояснення конструкції, на фіг 2 - 5 подані конструктивно-компонувальні схеми міни, ВІДПОВІДНО, за перетинами А-А, Б-Б, В8 і Г-Г для пояснення конструкції, на фіг 6 подана конструктивно-компонувальна схема міни в боєздатному стані з розкритим оперенням, на фіг 7 подана конструктивно-компонувальна схема міни з розрізом за перетином Д-Д, на фіг 8 поданий загальний вид міни зі складеним оперенням, на фіг 9 поданий загальний вид міни в боєздатному стані з розкритим оперенням, на фіг 10 поданий загальний вигляд пристрою (міномету) для метання міни (як варіант конструктивного виконання), на фіг 11 поданий вигляд внутрішньої порожнини корпуса міни, на фіг 12 подані варіанти симетричного профілю стабілізатора міни, на фіг 13 подана конструкція захисного ковпачка, на фіг 14 подана конструктивна схема направляючого стержня для міни, на фіг 15 подані варіанти форми поперечного перетину направляючого стержня, на фіг 16-21 показані схеми бойового застосування міни, на фіг 22 - 23 подані схеми розкриття оперення міни в польоті, на фіг 24 подана схема траєкторії польоту міни, на фіг 25 показана схема розльоту осколків при вибуху міни, що заявляється, на фіг 26 подана конструктивно-компонувальна схема пристрою (міномету) для метання міни на вигляді збоку при виробництві пострілу Міна для міномета (див фіг 1 - як варіант конструктивного виконання) містить корпус 1, підривник 2, розміщений у передній частині корпуса 1, розривний заряд 3, розміщений усередині корпуса 1, стабілізатор 4, розміщений у хвостовій частині згаданого корпуса 1, і основний заряд 5, розміщений у трубці, що виконана у вигляді направляючої 6 Направляюча 6 виконана закритою з одного кінця, розташованого усередині корпуса 1, наприклад (як варіант конструктивного виконання), заглушкою 7 Згаданий основний заряд 5 виконаний таким, що містить корпус 8 із розміщеним у ньому метальним зарядом 9 і елементом 10 приведення в дію згаданого метального заряду 9 (див фіг 1) Метальний заряд 9 конструктивно виконаний розташованим усередині корпуса 8 У якості елемента 10 приведення в дію метального заряду 9 може використовуватися капсуль, а в якості метального заряду 9 - порох Корпус 1 міни виконаний циліндричної форми (див фіг 8-9 та фіг 11), стабілізатори 4 виконані закріпленими на направляючій 6 шарнірно і з можливістю повороту щодо своїх вузлів кріплення 11 (див фіг 6-7) Згаданий корпус 8 основного заряду 5 виконаний у вигляді штовхальника з можливістю подовжнього переміщення уздовж згаданої направляючої 6 На вільному КІНЦІ направляючої 6 жорстко закріплені обтічники 12 і обмежники 13 вільного ходу штовхальника 8 (див фіг 1), а також розташовані вузли кріплення 11 стабілізаторів 4 і елементи 14 пово роту стабілізаторів 4 Елементи 14 повороту стабілізаторів 4 виконані у вигляді пружин, що закріплені одним кінцем до направляючої 6, а іншим - до стабілізатора 4 (див фіг 6) Усередині направляючої 6 виконані отвори 15 із розміщеними в останніх фіксаторами 16 стабілізаторів 4, і розміщене ущільнююче кільце 17 (див фіг 1) На внутрішній поверхні корпуса 1 виконана насічка 18 для утворення осколків (оптимальних по розмірах і масі) (див фіг 11) В обтічниках 12 і обмежниках 13 вільного ходу штовхальника 8 виконані подовжні прорізи 19 для убирання в них стабілізаторів 4 Стабілізатори 4 виконані розташованими симетрично подовжньої осі корпуса 1 і в складеному стані утримуються від розкриття фіксаторами 16 Профіль несучої поверхні стабілізатора 4 виконаний симетричної форми (див фіг 12) Направляюча трубка 6 відцентрована щодо подовжньої осі корпуса 1 міни за допомогою розпірок, що центрують, 20 (див фіг 11) На ЗОВНІШНІЙ поверхні штовхальника 8 у районі його донної частини 21 встановлене ущільнююче кільце 22 (див фіг 1) Згадані ущільнюючі кільця 17 і 22 виконані з матеріалу, що має великий коефіцієнт розширення, наприклад, із МІДІ Отвори 15 для фіксаторів 16 стабілізатора 4 виконані на відстані від обмежників 13, що перевищує не більш ніж на 5мм висоту корпуса штовхальника 8 Згадані фіксатори 16 виконані з легкоплавкого матеріалу, наприклад, з олова або його сплавів Хвостова частина міни в транспортному положенні закривається захисним ковпачком 23, на дні якого виконаний виступ 24, що відповідає профілю внутрішньої частини обмежника 13 (див фіг 13) Корпус 1 (як варіант конструктивного виконання) може бути виконаний складовим, наприклад, із головною частиною 25, що технологічно відокремлюється (див фіг 1) Для метання міни використовують міномет (пристрій для метання бойових вражаючих елементів), який (як варіант конструктивного виконання) містить направляючу 26, опору 27, яка з'єднана з направляючою 26, і направляючий стержень 28 (див фіг 10 та фіг 26) Направляючий стержень 28 (як варіант конструктивного виконання) містить не менше двох ребер жорсткості 29, наприклад, чотири (див фіг 14тафіг 15) Форма поперечного перетину направляючого стержня 28 (див фіг 15) виконується такою, що відповідає формі поперечного перетину обмежника 13 На вільному КІНЦІ направляючого стержня 28 розміщений бойок ЗО (для наколювання елемента 10 приведення в дію згаданого метального заряду 9) (див фіг 14) Конструкція інших елементів міномету та елементів наведення міномета на ціль не розглядається У міни, яка підготовлена до бойового застосування, конструктивні елементи знаходяться в наступному положенні - штовхальник 8 знаходиться у верхній частині направляючої трубки 6 (у районі заглушки 7), - стабілізатори 4 знаходяться в подовжніх прорізах 19 обтічника 12 у притиснутому до направляючої 6 положенні і зафіксованими в цьому положенні за допомогою фіксаторів 16, згадані фіксатори 16 вставлені в отвори 15 на направляючій трубці 8, - підривник 2 є вкрученим у головну частину 25 корпуса 1, - захисний ковпачок 23 надітий на хвостову частину міни (див фіг 1) 48873 Міна для міномета застосовується наступним чином Попередньо з хвостової частини міни наймається захисний ковпачок 23 Направляючу 26 встановлюють опорою 27 на грунт, а направляючому стержню 28 додають необхідний кут підвищення (див фіг Юта фіг 26) Міну встановлюють на направляючий стержень 28 так, щоб його ребра жорсткості 29 ввійшли в прорізі на обмежниках 13 (див фіг 16 - 17) Потім міну (при и переміщенні по направляючому стержню 28) вручну супроводжують на довжину вільного ходу не більш 1/3 довжини міни (або направляючої трубки 6) і відпускають Під дією своєї ваги міна буде продовжувати ковзання по ребрах жорсткості 29 направляючого стержня 28 (див фіг 17) При цьому осьового відхилення міни від подовжньої осі направляючого стержня 28 не буде, тому що конструктивно направляючий стержень 28 по габаритах ребер жорсткості 29 виконаний таким, що відповідає внутрішньому діаметру направляючої трубки 6 (див фіг 14 та фіг 15) Для зменшення тертя ребер жорсткості 29 стержня 28 по СТІНЦІ направляючої 6, вільний кінець ребра жорсткості 29 конструктивно виконаний закругленим (для утворення точечного контакту) Наприкінці вільного ходу по направляючому стержню 28 відбувається наколювання бойком ЗО елемента 10 приведення в дію метального заряду7 9, наприклад, капсуля (див фіг 18) Спрацьовує елемент 10 приведення в дію метального заряду 9 (пороху), що запалює згаданий метальний заряд 9 (див фіг 18 - 19) Згораючи, метальний заряд 9 почне з великою швидкістю збільшувати об'єм порохових газів у замкнутій порожнині направляючої трубки 6 (див фіг 19 - 20) Маючи тільки одну рухливу стінку, а саме, донну частину 21 штовхальника 8, гази будуть розширюватися убік донної частини 21 штовхальника 8 При цьому штовхальник 8 буде знаходитися нерухомо щодо направляючого стержня 28 (який має опору на грунт), а корпус 1 міни буде переміщатися зі швидкістю V уздовж подовжньої осі направляючого стержня 28 по його ребрах жорсткості 29 (див фіг 20) Фізична сутність явища полягає в тому, що якщо розглядати штовхальник 8 відносно направляючої трубки 6, то відносно згаданої направляючої трубки 6 із початкового верхнього положення убік обмежників 13 переміщається штовхальник 6 Якщо розглядати міну відносно направляючого стержня 28, то убік вільного кінця стержня 28 переміщається з такою же швидкістю V згадана міна, а штовхальник 6 - нерухомий (тому що упирається в нерухомий направляючий стержень 28) Міна при русі по стержню 28 набуває кінетичної енергії руху Таким чином, до моменту торкання донної частини 21 штовхальника 8 обмежників 13, міна рухається уздовж направляючого стержня 28 під дією реактивного моменту від розширення порохових газів Наприкінці вільного ходу по направляючій трубці 6 штовхальник 8 зупиниться на обмежниках 13 (див фіг 21) При цьому об'єм внутрішньої порожнини направляючої трубки 6 буде загерметизованим донною частиною 21 штовхальника 8 і ущіль 8 нюючими кільцями 17 і 22, які від нагрівання пороховими газами розширяться і ліквідують технологічний зазор між внутрішньою стінкою направляючої трубки 6 і зовнішньою стінкою корпуса штовхальника 8 Міна ж під дією кінетичної енергії руху буде продовжувати рух відносно направляючого стержня 28 убік ЦІЛІ (див фіг 21, фіг 24 та фіг 26) Звуку пострілу не буде чутно, тому, що не буде виходу порохових газів з великою швидкістю з порожнини направляючої трубки 6 На траєкторії руху нагріті до високої температури порохові гази розплавлять фіксатори 16, що утримують стабілізатори 4 у притиснутому до направляючої трубки 6 положенні (див фіг 22) Під дією сил пружності пружин 14 (елементів повороту стабілізаторів 4) стабілізатори вийдуть із подовжніх прорізів 19 (виконаних в обтічнику 12) і, після провертання у вузлах кріплення 11, опиняться у незбуреному потоці повітря, що обтікає корпус 1 міни (див фіг 23) Після виходу стабілізаторів 4 у потік повітря, що обтікає корпус 1 міни, вони зафіксуються стінкою прорізу 19, що виконана в ТІЛІ обмежника 13 (див фіг 6, фіг 9 та фіг 23) З розкритими стабілізаторами 4 міна по ВІДПОВІДНІЙ траєкторії буде летіти до ЦІЛІ (ДИВ фіг 24) При ударі об ціль спрацьовує підривник 2 і підриває розривної заряд 3, що знаходиться усередині корпуса 1 Спрацьовування розривного заряду З приводить до розриву стінок корпуса 1 на осколки по насічками 18, що виконані на внутрішній СТІНЦІ корпуса 1 міни (див фіг 11) Розліт осколків відбувається в діапазоні від 0 до 10 - 15 градусів відносно поверхні землі (див фіг 25), у той час як у міни-прототипу розліт осколків відбувається в діапазоні від 0 до 90 градусів відносно поверхні землі Підвищення ефективності застосування міни для міномета, у порівнянні з прототипом, досягається за рахунок збільшення вражаючої здатності міни, що, у свою чергу, досягається підвищенням прицільності (шляхом підвищення усталеності в польоті завдяки застосуванню надкаліберних стабілізаторів, висунутих за габарити корпуса міни й обтічних не збуреним потоком повітря), формування ефективного віяла розльоту осколків (за рахунок циліндричної форми корпуса, збільшення розривного заряду і насічок на корпусі для утворення приблизно рівних по розміру і масі осколків), збільшення максимальної дальності польоту міни (шляхом зниження лобового опору міни завдяки установці аеродинамічного обтічника) Підвищення ефективності застосування міни для міномета, у порівнянні з прототипом, досягається також за рахунок безшумності спрацьовування міни ДЖЕРЕЛА ІНФОРМАЦІЇ 1 82-мм миномет образца 1937г, 1941г и 1943г Руководство службы Военное издательство Министерства вооруженных сил Союза ССР, М , 1947р, стор 76, мал 44 - аналог 2 Н Л Волковский "Энциклопедия современного оружия и боевой техники", том второй, издание "Полигон-Аст", С-Петербург, 1997р, стор 168 - аналог 3 82-мм миномет образца 1937г, 1941 г и 1943г Руководство службы Военное издательство Министерства вооруженных сил Союза ССР, 48873 10 1947р., crop. 74 - 76, мал. 43 - прототип. в,, г її А б ш 19 / J і з 1Ґ в к го\ 1 ~В*Т*.
