Прилад діагностичний а.г. мураєва для формування повного тривимірного зображення органа пацієнта

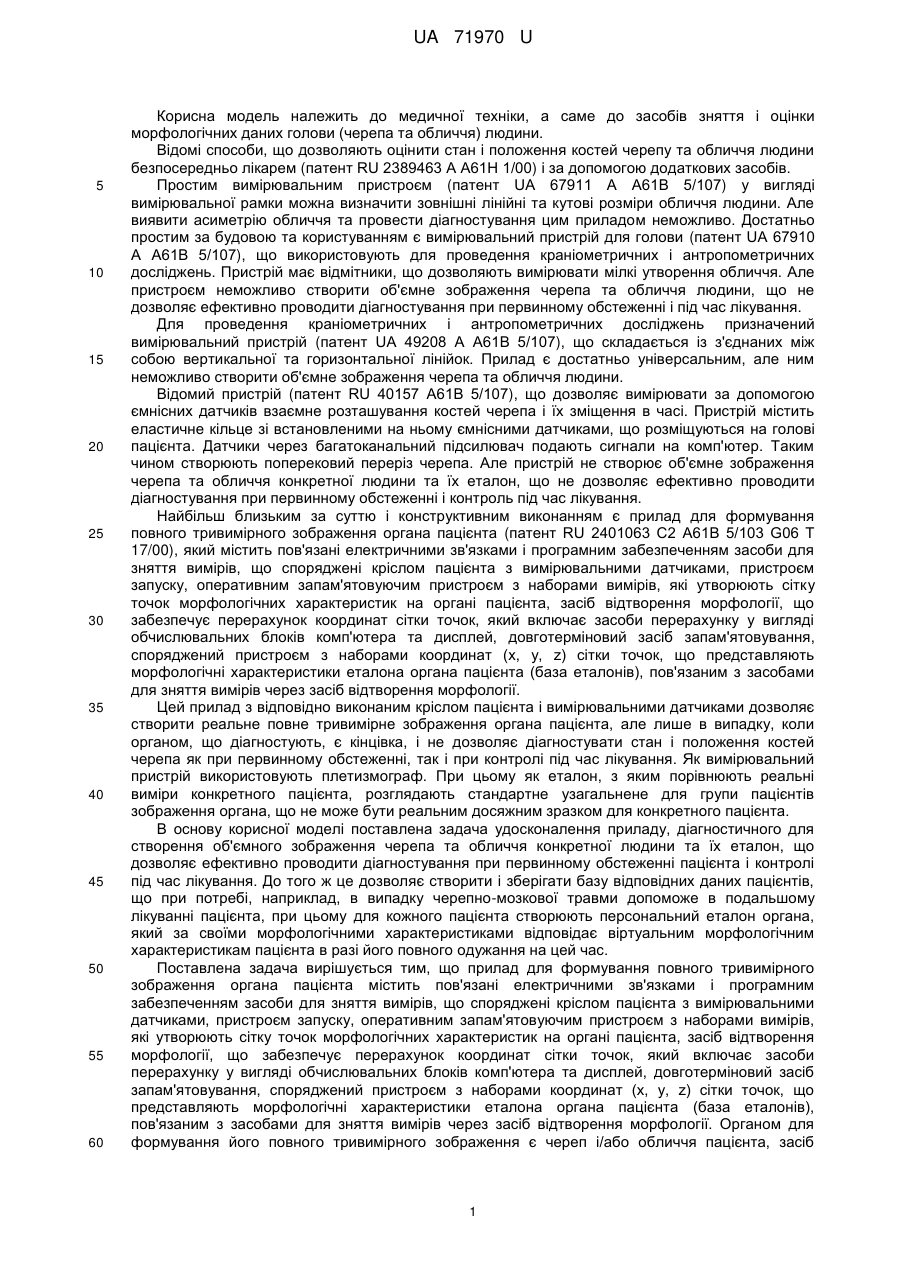

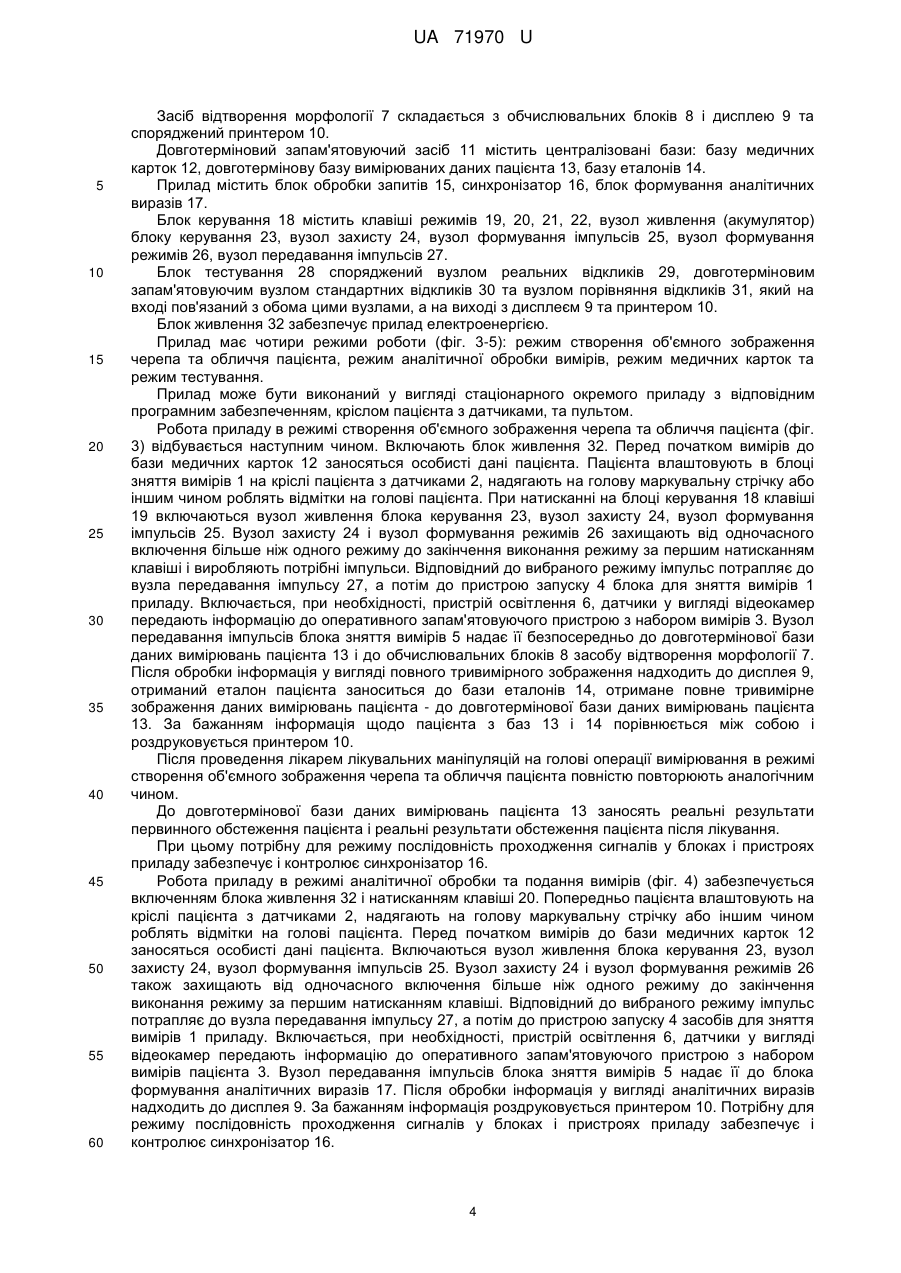

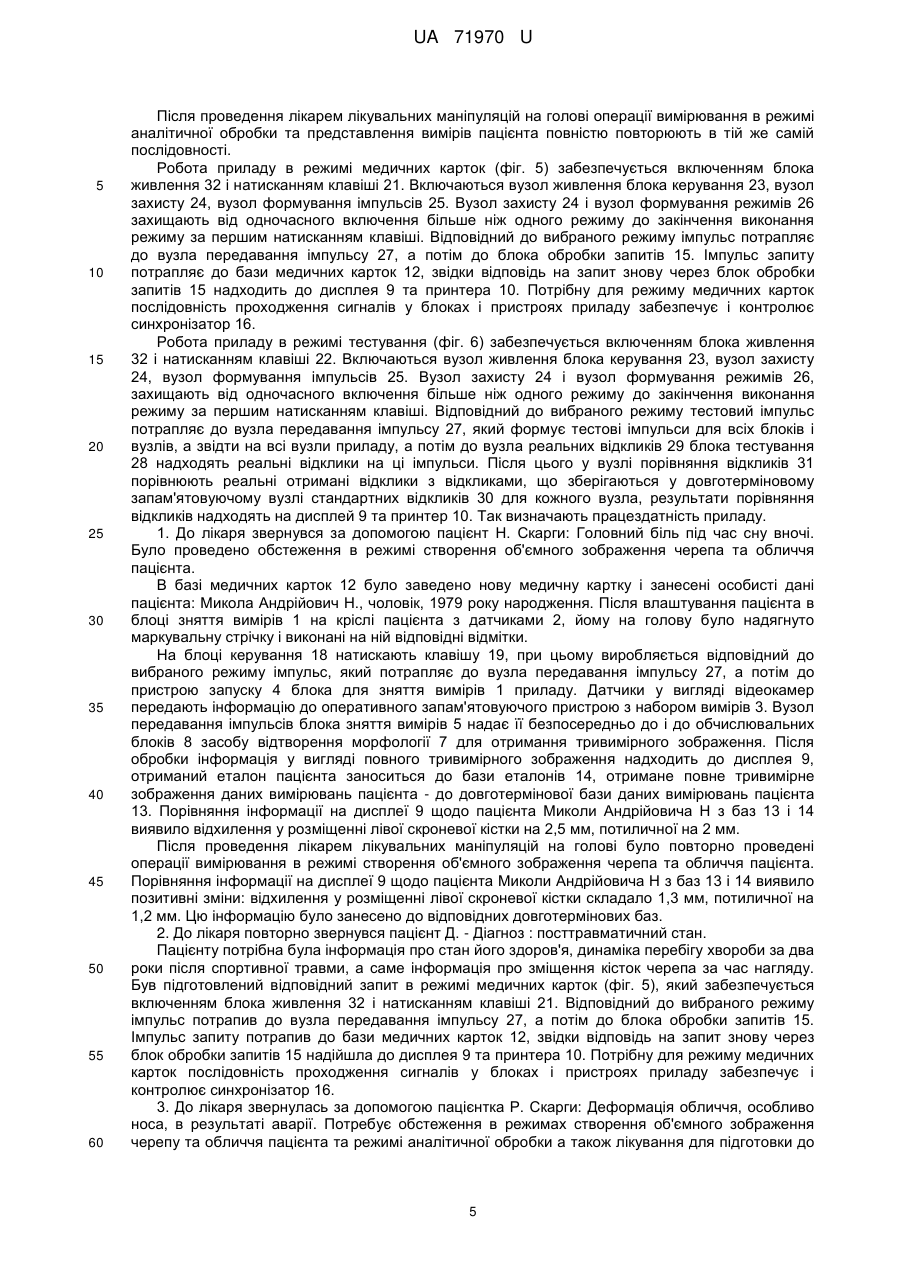

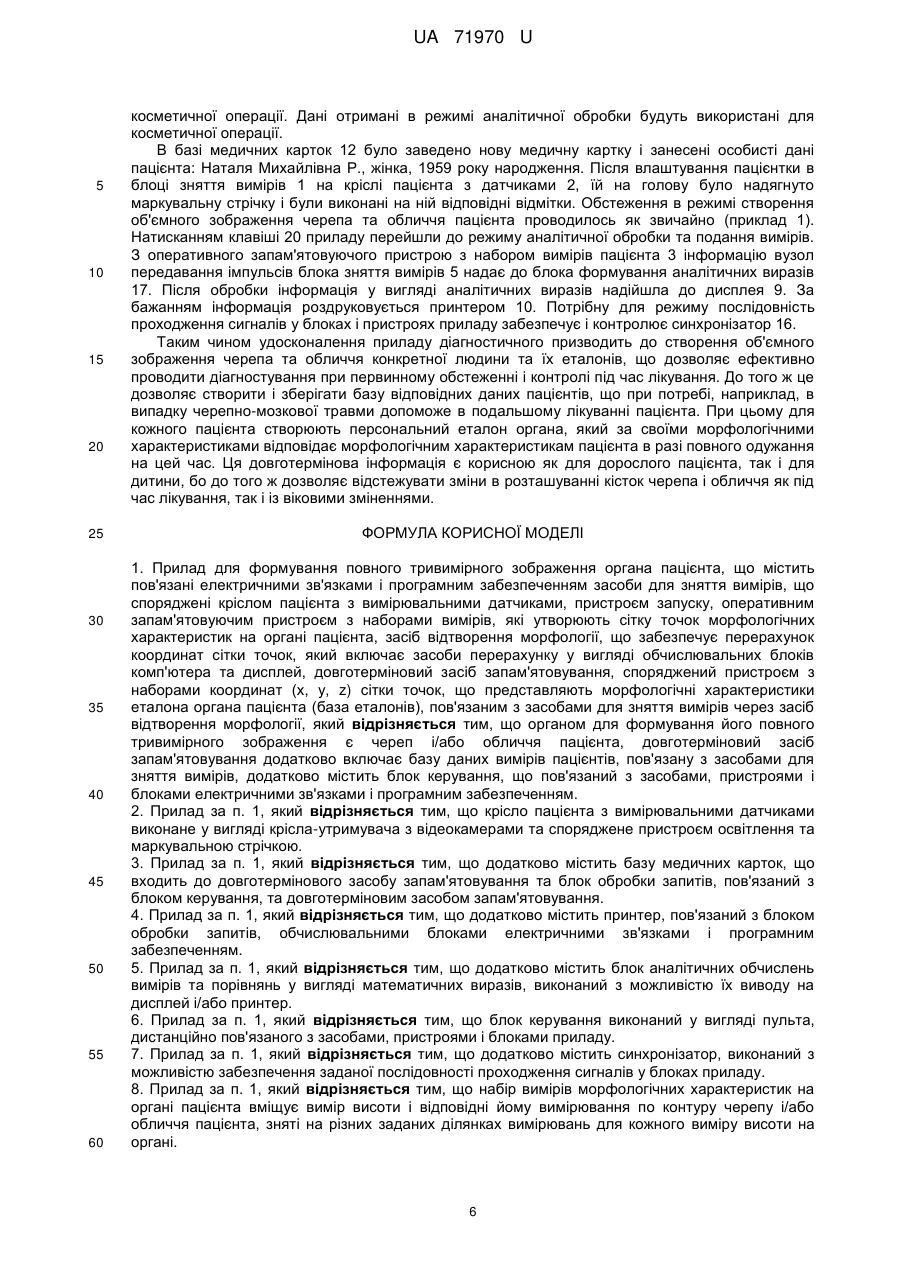

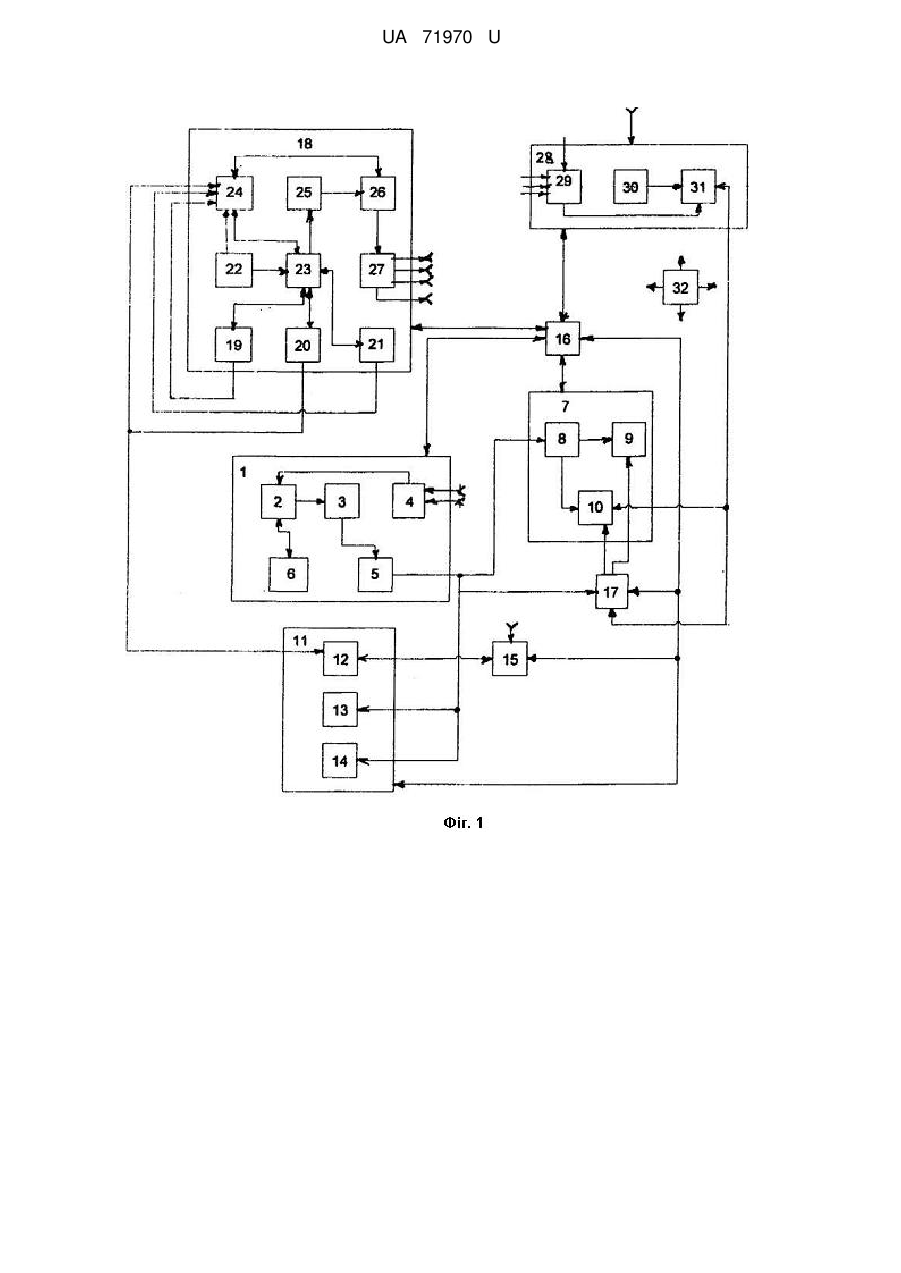

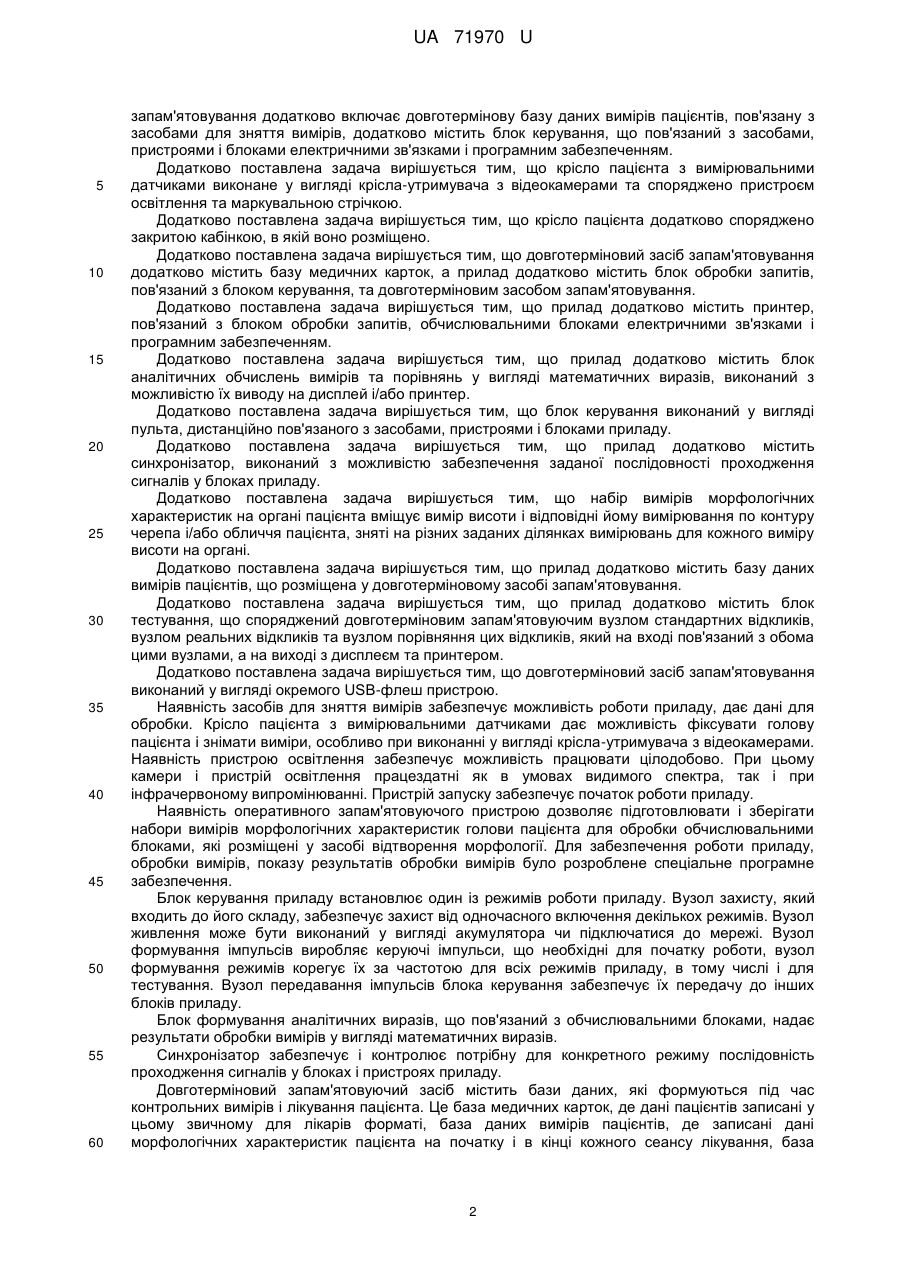

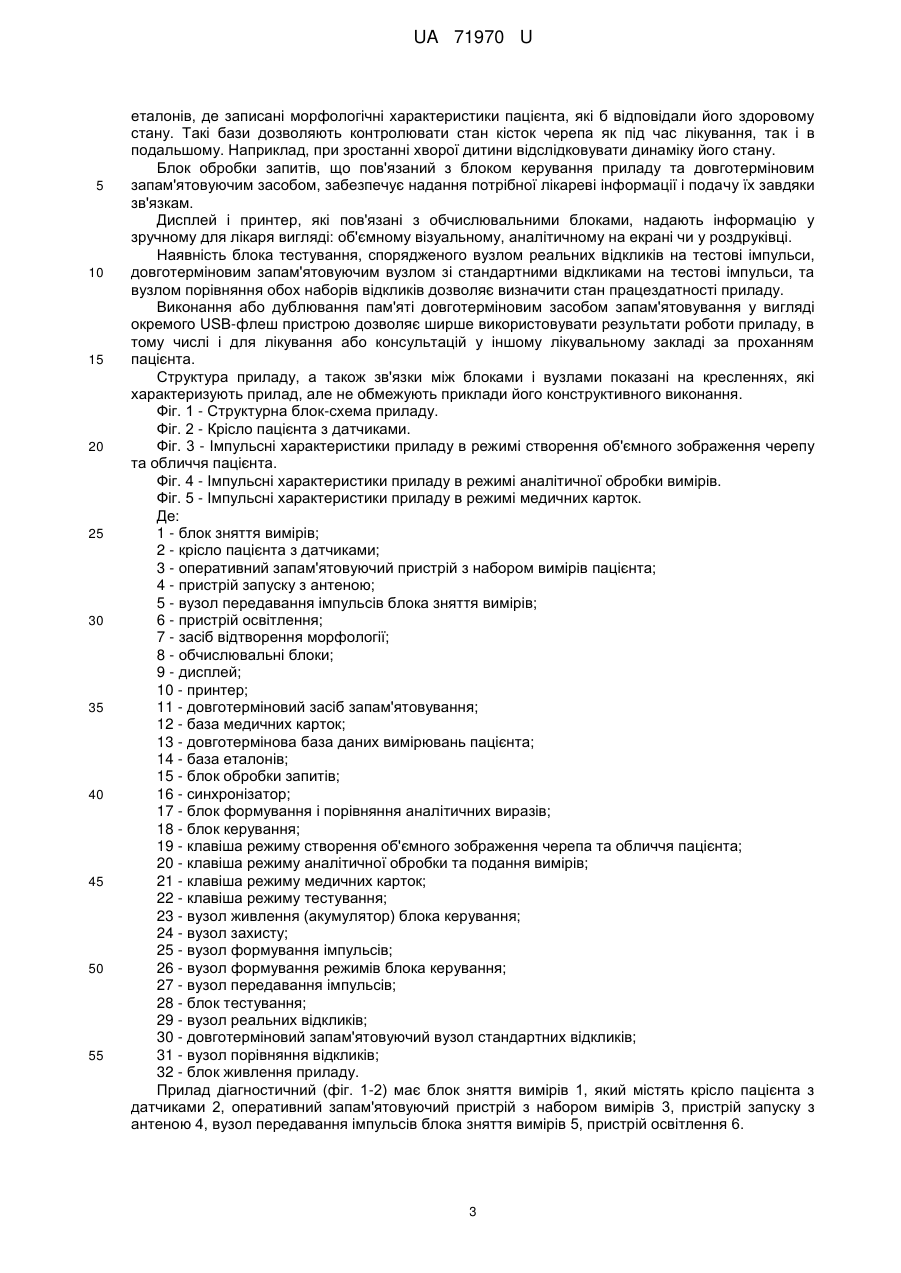

Реферат: UA 71970 U UA 71970 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до засобів зняття і оцінки морфологічних даних голови (черепа та обличчя) людини. Відомі способи, що дозволяють оцінити стан і положення костей черепу та обличчя людини безпосередньо лікарем (патент RU 2389463 А А61Н 1/00) і за допомогою додаткових засобів. Простим вимірювальним пристроєм (патент UA 67911 А А61В 5/107) у вигляді вимірювальної рамки можна визначити зовнішні лінійні та кутові розміри обличчя людини. Але виявити асиметрію обличчя та провести діагностування цим приладом неможливо. Достатньо простим за будовою та користуванням є вимірювальний пристрій для голови (патент UA 67910 А А61В 5/107), що використовують для проведення краніометричних і антропометричних досліджень. Пристрій має відмітники, що дозволяють вимірювати мілкі утворення обличчя. Але пристроєм неможливо створити об'ємне зображення черепа та обличчя людини, що не дозволяє ефективно проводити діагностування при первинному обстеженні і під час лікування. Для проведення краніометричних і антропометричних досліджень призначений вимірювальний пристрій (патент UA 49208 А А61В 5/107), що складається із з'єднаних між собою вертикальної та горизонтальної лінійок. Прилад є достатньо універсальним, але ним неможливо створити об'ємне зображення черепа та обличчя людини. Відомий пристрій (патент RU 40157 А61В 5/107), що дозволяє вимірювати за допомогою ємнісних датчиків взаємне розташування костей черепа і їх зміщення в часі. Пристрій містить еластичне кільце зі встановленими на ньому ємнісними датчиками, що розміщуються на голові пацієнта. Датчики через багатоканальний підсилювач подають сигнали на комп'ютер. Таким чином створюють поперековий переріз черепа. Але пристрій не створює об'ємне зображення черепа та обличчя конкретної людини та їх еталон, що не дозволяє ефективно проводити діагностування при первинному обстеженні і контроль під час лікування. Найбільш близьким за суттю і конструктивним виконанням є прилад для формування повного тривимірного зображення органа пацієнта (патент RU 2401063 С2 А61В 5/103 G06 Т 17/00), який містить пов'язані електричними зв'язками і програмним забезпеченням засоби для зняття вимірів, що споряджені кріслом пацієнта з вимірювальними датчиками, пристроєм запуску, оперативним запам'ятовуючим пристроєм з наборами вимірів, які утворюють сітку точок морфологічних характеристик на органі пацієнта, засіб відтворення морфології, що забезпечує перерахунок координат сітки точок, який включає засоби перерахунку у вигляді обчислювальних блоків комп'ютера та дисплей, довготерміновий засіб запам'ятовування, споряджений пристроєм з наборами координат (х, у, z) сітки точок, що представляють морфологічні характеристики еталона органа пацієнта (база еталонів), пов'язаним з засобами для зняття вимірів через засіб відтворення морфології. Цей прилад з відповідно виконаним кріслом пацієнта і вимірювальними датчиками дозволяє створити реальне повне тривимірне зображення органа пацієнта, але лише в випадку, коли органом, що діагностують, є кінцівка, і не дозволяє діагностувати стан і положення костей черепа як при первинному обстеженні, так і при контролі під час лікування. Як вимірювальний пристрій використовують плетизмограф. При цьому як еталон, з яким порівнюють реальні виміри конкретного пацієнта, розглядають стандартне узагальнене для групи пацієнтів зображення органа, що не може бути реальним досяжним зразком для конкретного пацієнта. В основу корисної моделі поставлена задача удосконалення приладу, діагностичного для створення об'ємного зображення черепа та обличчя конкретної людини та їх еталон, що дозволяє ефективно проводити діагностування при первинному обстеженні пацієнта і контролі під час лікування. До того ж це дозволяє створити і зберігати базу відповідних даних пацієнтів, що при потребі, наприклад, в випадку черепно-мозкової травми допоможе в подальшому лікуванні пацієнта, при цьому для кожного пацієнта створюють персональний еталон органа, який за своїми морфологічними характеристиками відповідає віртуальним морфологічним характеристикам пацієнта в разі його повного одужання на цей час. Поставлена задача вирішується тим, що прилад для формування повного тривимірного зображення органа пацієнта містить пов'язані електричними зв'язками і програмним забезпеченням засоби для зняття вимірів, що споряджені кріслом пацієнта з вимірювальними датчиками, пристроєм запуску, оперативним запам'ятовуючимпристроєм з наборами вимірів, які утворюють сітку точок морфологічних характеристик на органі пацієнта, засіб відтворення морфології, що забезпечує перерахунок координат сітки точок, який включає засоби перерахунку у вигляді обчислювальних блоків комп'ютера та дисплей, довготерміновий засіб запам'ятовування, споряджений пристроєм з наборами координат (х, у, z) сітки точок, що представляють морфологічні характеристики еталона органа пацієнта (база еталонів), пов'язаним з засобами для зняття вимірів через засіб відтворення морфології. Органом для формування його повного тривимірного зображення є череп і/або обличчя пацієнта, засіб 1 UA 71970 U 5 10 15 20 25 30 35 40 45 50 55 60 запам'ятовування додатково включає довготермінову базу даних вимірів пацієнтів, пов'язану з засобами для зняття вимірів, додатково містить блок керування, що пов'язаний з засобами, пристроями і блоками електричними зв'язками і програмним забезпеченням. Додатково поставлена задача вирішується тим, що крісло пацієнта з вимірювальними датчиками виконане у вигляді крісла-утримувача з відеокамерами та споряджено пристроєм освітлення та маркувальною стрічкою. Додатково поставлена задача вирішується тим, що крісло пацієнта додатково споряджено закритою кабінкою, в якій воно розміщено. Додатково поставлена задача вирішується тим, що довготерміновий засіб запам'ятовування додатково містить базу медичних карток, а прилад додатково містить блок обробки запитів, пов'язаний з блоком керування, та довготерміновим засобом запам'ятовування. Додатково поставлена задача вирішується тим, що прилад додатково містить принтер, пов'язаний з блоком обробки запитів, обчислювальними блоками електричними зв'язками і програмним забезпеченням. Додатково поставлена задача вирішується тим, що прилад додатково містить блок аналітичних обчислень вимірів та порівнянь у вигляді математичних виразів, виконаний з можливістю їх виводу на дисплей і/або принтер. Додатково поставлена задача вирішується тим, що блок керування виконаний у вигляді пульта, дистанційно пов'язаного з засобами, пристроями і блоками приладу. Додатково поставлена задача вирішується тим, що прилад додатково містить синхронізатор, виконаний з можливістю забезпечення заданої послідовності проходження сигналів у блоках приладу. Додатково поставлена задача вирішується тим, що набір вимірів морфологічних характеристик на органі пацієнта вміщує вимір висоти і відповідні йому вимірювання по контуру черепа і/або обличчя пацієнта, зняті на різних заданих ділянках вимірювань для кожного виміру висоти на органі. Додатково поставлена задача вирішується тим, що прилад додатково містить базу даних вимірів пацієнтів, що розміщена у довготерміновому засобі запам'ятовування. Додатково поставлена задача вирішується тим, що прилад додатково містить блок тестування, що споряджений довготерміновим запам'ятовуючим вузлом стандартних відкликів, вузлом реальних відкликів та вузлом порівняння цих відкликів, який на вході пов'язаний з обома цими вузлами, а на виході з дисплеєм та принтером. Додатково поставлена задача вирішується тим, що довготерміновий засіб запам'ятовування виконаний у вигляді окремого USB-флеш пристрою. Наявність засобів для зняття вимірів забезпечує можливість роботи приладу, дає дані для обробки. Крісло пацієнта з вимірювальними датчиками дає можливість фіксувати голову пацієнта і знімати виміри, особливо при виконанні у вигляді крісла-утримувача з відеокамерами. Наявність пристрою освітлення забезпечує можливість працювати цілодобово. При цьому камери і пристрій освітлення працездатні як в умовах видимого спектра, так і при інфрачервоному випромінюванні. Пристрій запуску забезпечує початок роботи приладу. Наявність оперативного запам'ятовуючого пристрою дозволяє підготовлювати і зберігати набори вимірів морфологічних характеристик голови пацієнта для обробки обчислювальними блоками, які розміщені у засобі відтворення морфології. Для забезпечення роботи приладу, обробки вимірів, показу результатів обробки вимірів було розроблене спеціальне програмне забезпечення. Блок керування приладу встановлює один із режимів роботи приладу. Вузол захисту, який входить до його складу, забезпечує захист від одночасного включення декількох режимів. Вузол живлення може бути виконаний у вигляді акумулятора чи підключатися до мережі. Вузол формування імпульсів виробляє керуючі імпульси, що необхідні для початку роботи, вузол формування режимів корегує їх за частотою для всіх режимів приладу, в тому числі і для тестування. Вузол передавання імпульсів блока керування забезпечує їх передачу до інших блоків приладу. Блок формування аналітичних виразів, що пов'язаний з обчислювальними блоками, надає результати обробки вимірів у вигляді математичних виразів. Синхронізатор забезпечує і контролює потрібну для конкретного режиму послідовність проходження сигналів у блоках і пристроях приладу. Довготерміновий запам'ятовуючий засіб містить бази даних, які формуються під час контрольних вимірів і лікування пацієнта. Це база медичних карток, де дані пацієнтів записані у цьому звичному для лікарів форматі, база даних вимірів пацієнтів, де записані дані морфологічних характеристик пацієнта на початку і в кінці кожного сеансу лікування, база 2 UA 71970 U 5 10 15 20 25 30 35 40 45 50 55 еталонів, де записані морфологічні характеристики пацієнта, які б відповідали його здоровому стану. Такі бази дозволяють контролювати стан кісток черепа як під час лікування, так і в подальшому. Наприклад, при зростанні хворої дитини відслідковувати динаміку його стану. Блок обробки запитів, що пов'язаний з блоком керування приладу та довготерміновим запам'ятовуючим засобом, забезпечує надання потрібної лікареві інформації і подачу їх завдяки зв'язкам. Дисплей і принтер, які пов'язані з обчислювальними блоками, надають інформацію у зручному для лікаря вигляді: об'ємному візуальному, аналітичному на екрані чи у роздруківці. Наявність блока тестування, спорядженого вузлом реальних відкликів на тестові імпульси, довготерміновим запам'ятовуючим вузлом зі стандартними відкликами на тестові імпульси, та вузлом порівняння обох наборів відкликів дозволяє визначити стан працездатності приладу. Виконання або дублювання пам'яті довготерміновим засобом запам'ятовування у вигляді окремого USB-флеш пристрою дозволяє ширше використовувати результати роботи приладу, в тому числі і для лікування або консультацій у іншому лікувальному закладі за проханням пацієнта. Структура приладу, а також зв'язки між блоками і вузлами показані на кресленнях, які характеризують прилад, але не обмежують приклади його конструктивного виконання. Фіг. 1 - Структурна блок-схема приладу. Фіг. 2 - Крісло пацієнта з датчиками. Фіг. 3 - Імпульсні характеристики приладу в режимі створення об'ємного зображення черепу та обличчя пацієнта. Фіг. 4 - Імпульсні характеристики приладу в режимі аналітичної обробки вимірів. Фіг. 5 - Імпульсні характеристики приладу в режимі медичних карток. Де: 1 - блок зняття вимірів; 2 - крісло пацієнта з датчиками; 3 - оперативний запам'ятовуючий пристрій з набором вимірів пацієнта; 4 - пристрій запуску з антеною; 5 - вузол передавання імпульсів блока зняття вимірів; 6 - пристрій освітлення; 7 - засіб відтворення морфології; 8 - обчислювальні блоки; 9 - дисплей; 10 - принтер; 11 - довготерміновий засіб запам'ятовування; 12 - база медичних карток; 13 - довготермінова база даних вимірювань пацієнта; 14 - база еталонів; 15 - блок обробки запитів; 16 - синхронізатор; 17 - блок формування і порівняння аналітичних виразів; 18 - блок керування; 19 - клавіша режиму створення об'ємного зображення черепа та обличчя пацієнта; 20 - клавіша режиму аналітичної обробки та подання вимірів; 21 - клавіша режиму медичних карток; 22 - клавіша режиму тестування; 23 - вузол живлення (акумулятор) блока керування; 24 - вузол захисту; 25 - вузол формування імпульсів; 26 - вузол формування режимів блока керування; 27 - вузол передавання імпульсів; 28 - блок тестування; 29 - вузол реальних відкликів; 30 - довготерміновий запам'ятовуючий вузол стандартних відкликів; 31 - вузол порівняння відкликів; 32 - блок живлення приладу. Прилад діагностичний (фіг. 1-2) має блок зняття вимірів 1, який містять крісло пацієнта з датчиками 2, оперативний запам'ятовуючий пристрій з набором вимірів 3, пристрій запуску з антеною 4, вузол передавання імпульсів блока зняття вимірів 5, пристрій освітлення 6. 3 UA 71970 U 5 10 15 20 25 30 35 40 45 50 55 60 Засіб відтворення морфології 7 складається з обчислювальних блоків 8 і дисплею 9 та споряджений принтером 10. Довготерміновий запам'ятовуючий засіб 11 містить централізовані бази: базу медичних карток 12, довготермінову базу вимірюваних даних пацієнта 13, базу еталонів 14. Прилад містить блок обробки запитів 15, синхронізатор 16, блок формування аналітичних виразів 17. Блок керування 18 містить клавіші режимів 19, 20, 21, 22, вузол живлення (акумулятор) блоку керування 23, вузол захисту 24, вузол формування імпульсів 25, вузол формування режимів 26, вузол передавання імпульсів 27. Блок тестування 28 споряджений вузлом реальних відкликів 29, довготерміновим запам'ятовуючим вузлом стандартних відкликів 30 та вузлом порівняння відкликів 31, який на вході пов'язаний з обома цими вузлами, а на виході з дисплеєм 9 та принтером 10. Блок живлення 32 забезпечує прилад електроенергією. Прилад має чотири режими роботи (фіг. 3-5): режим створення об'ємного зображення черепа та обличчя пацієнта, режим аналітичної обробки вимірів, режим медичних карток та режим тестування. Прилад може бути виконаний у вигляді стаціонарного окремого приладу з відповідним програмним забезпеченням, кріслом пацієнта з датчиками, та пультом. Робота приладу в режимі створення об'ємного зображення черепа та обличчя пацієнта (фіг. 3) відбувається наступним чином. Включають блок живлення 32. Перед початком вимірів до бази медичних карток 12 заносяться особисті дані пацієнта. Пацієнта влаштовують в блоці зняття вимірів 1 на кріслі пацієнта з датчиками 2, надягають на голову маркувальну стрічку або іншим чином роблять відмітки на голові пацієнта. При натисканні на блоці керування 18 клавіші 19 включаються вузол живлення блока керування 23, вузол захисту 24, вузол формування імпульсів 25. Вузол захисту 24 і вузол формування режимів 26 захищають від одночасного включення більше ніж одного режиму до закінчення виконання режиму за першим натисканням клавіші і виробляють потрібні імпульси. Відповідний до вибраного режиму імпульс потрапляє до вузла передавання імпульсу 27, а потім до пристрою запуску 4 блока для зняття вимірів 1 приладу. Включається, при необхідності, пристрій освітлення 6, датчики у вигляді відеокамер передають інформацію до оперативного запам'ятовуючого пристрою з набором вимірів 3. Вузол передавання імпульсів блока зняття вимірів 5 надає її безпосередньо до довготермінової бази даних вимірювань пацієнта 13 і до обчислювальних блоків 8 засобу відтворення морфології 7. Після обробки інформація у вигляді повного тривимірного зображення надходить до дисплея 9, отриманий еталон пацієнта заноситься до бази еталонів 14, отримане повне тривимірне зображення даних вимірювань пацієнта - до довготермінової бази даних вимірювань пацієнта 13. За бажанням інформація щодо пацієнта з баз 13 і 14 порівнюється між собою і роздруковується принтером 10. Після проведення лікарем лікувальних маніпуляцій на голові операції вимірювання в режимі створення об'ємного зображення черепа та обличчя пацієнта повністю повторюють аналогічним чином. До довготермінової бази даних вимірювань пацієнта 13 заносять реальні результати первинного обстеження пацієнта і реальні результати обстеження пацієнта після лікування. При цьому потрібну для режиму послідовність проходження сигналів у блоках і пристроях приладу забезпечує і контролює синхронізатор 16. Робота приладу в режимі аналітичної обробки та подання вимірів (фіг. 4) забезпечується включенням блока живлення 32 і натисканням клавіші 20. Попередньо пацієнта влаштовують на кріслі пацієнта з датчиками 2, надягають на голову маркувальну стрічку або іншим чином роблять відмітки на голові пацієнта. Перед початком вимірів до бази медичних карток 12 заносяться особисті дані пацієнта. Включаються вузол живлення блока керування 23, вузол захисту 24, вузол формування імпульсів 25. Вузол захисту 24 і вузол формування режимів 26 також захищають від одночасного включення більше ніж одного режиму до закінчення виконання режиму за першим натисканням клавіші. Відповідний до вибраного режиму імпульс потрапляє до вузла передавання імпульсу 27, а потім до пристрою запуску 4 засобів для зняття вимірів 1 приладу. Включається, при необхідності, пристрій освітлення 6, датчики у вигляді відеокамер передають інформацію до оперативного запам'ятовуючого пристрою з набором вимірів пацієнта 3. Вузол передавання імпульсів блока зняття вимірів 5 надає її до блока формування аналітичних виразів 17. Після обробки інформація у вигляді аналітичних виразів надходить до дисплея 9. За бажанням інформація роздруковується принтером 10. Потрібну для режиму послідовність проходження сигналів у блоках і пристроях приладу забезпечує і контролює синхронізатор 16. 4 UA 71970 U 5 10 15 20 25 30 35 40 45 50 55 60 Після проведення лікарем лікувальних маніпуляцій на голові операції вимірювання в режимі аналітичної обробки та представлення вимірів пацієнта повністю повторюють в тій же самій послідовності. Робота приладу в режимі медичних карток (фіг. 5) забезпечується включенням блока живлення 32 і натисканням клавіші 21. Включаються вузол живлення блока керування 23, вузол захисту 24, вузол формування імпульсів 25. Вузол захисту 24 і вузол формування режимів 26 захищають від одночасного включення більше ніж одного режиму до закінчення виконання режиму за першим натисканням клавіші. Відповідний до вибраного режиму імпульс потрапляє до вузла передавання імпульсу 27, а потім до блока обробки запитів 15. Імпульс запиту потрапляє до бази медичних карток 12, звідки відповідь на запит знову через блок обробки запитів 15 надходить до дисплея 9 та принтера 10. Потрібну для режиму медичних карток послідовність проходження сигналів у блоках і пристроях приладу забезпечує і контролює синхронізатор 16. Робота приладу в режимі тестування (фіг. 6) забезпечується включенням блока живлення 32 і натисканням клавіші 22. Включаються вузол живлення блока керування 23, вузол захисту 24, вузол формування імпульсів 25. Вузол захисту 24 і вузол формування режимів 26, захищають від одночасного включення більше ніж одного режиму до закінчення виконання режиму за першим натисканням клавіші. Відповідний до вибраного режиму тестовий імпульс потрапляє до вузла передавання імпульсу 27, який формує тестові імпульси для всіх блоків і вузлів, а звідти на всі вузли приладу, а потім до вузла реальних відкликів 29 блока тестування 28 надходять реальні відклики на ці імпульси. Після цього у вузлі порівняння відкликів 31 порівнюють реальні отримані відклики з відкликами, що зберігаються у довготерміновому запам'ятовуючому вузлі стандартних відкликів 30 для кожного вузла, результати порівняння відкликів надходять на дисплей 9 та принтер 10. Так визначають працездатність приладу. 1. До лікаря звернувся за допомогою пацієнт Н. Скарги: Головний біль під час сну вночі. Було проведено обстеження в режимі створення об'ємного зображення черепа та обличчя пацієнта. В базі медичних карток 12 було заведено нову медичну картку і занесені особисті дані пацієнта: Микола Андрійович Н., чоловік, 1979 року народження. Після влаштування пацієнта в блоці зняття вимірів 1 на кріслі пацієнта з датчиками 2, йому на голову було надягнуто маркувальну стрічку і виконані на ній відповідні відмітки. На блоці керування 18 натискають клавішу 19, при цьому виробляється відповідний до вибраного режиму імпульс, який потрапляє до вузла передавання імпульсу 27, а потім до пристрою запуску 4 блока для зняття вимірів 1 приладу. Датчики у вигляді відеокамер передають інформацію до оперативного запам'ятовуючого пристрою з набором вимірів 3. Вузол передавання імпульсів блока зняття вимірів 5 надає її безпосередньо до і до обчислювальних блоків 8 засобу відтворення морфології 7 для отримання тривимірного зображення. Після обробки інформація у вигляді повного тривимірного зображення надходить до дисплея 9, отриманий еталон пацієнта заноситься до бази еталонів 14, отримане повне тривимірне зображення даних вимірювань пацієнта - до довготермінової бази даних вимірювань пацієнта 13. Порівняння інформації на дисплеї 9 щодо пацієнта Миколи Андрійовича Н з баз 13 і 14 виявило відхилення у розміщенні лівої скроневої кістки на 2,5 мм, потиличної на 2 мм. Після проведення лікарем лікувальних маніпуляцій на голові було повторно проведені операції вимірювання в режимі створення об'ємного зображення черепа та обличчя пацієнта. Порівняння інформації на дисплеї 9 щодо пацієнта Миколи Андрійовича Н з баз 13 і 14 виявило позитивні зміни: відхилення у розміщенні лівої скроневої кістки складало 1,3 мм, потиличної на 1,2 мм. Цю інформацію було занесено до відповідних довготермінових баз. 2. До лікаря повторно звернувся пацієнт Д. - Діагноз : посттравматичний стан. Пацієнту потрібна була інформація про стан його здоров'я, динаміка перебігу хвороби за два роки після спортивної травми, а саме інформація про зміщення кісток черепа за час нагляду. Був підготовлений відповідний запит в режимі медичних карток (фіг. 5), який забезпечується включенням блока живлення 32 і натисканням клавіші 21. Відповідний до вибраного режиму імпульс потрапив до вузла передавання імпульсу 27, а потім до блока обробки запитів 15. Імпульс запиту потрапив до бази медичних карток 12, звідки відповідь на запит знову через блок обробки запитів 15 надійшла до дисплея 9 та принтера 10. Потрібну для режиму медичних карток послідовність проходження сигналів у блоках і пристроях приладу забезпечує і контролює синхронізатор 16. 3. До лікаря звернулась за допомогою пацієнтка Р. Скарги: Деформація обличчя, особливо носа, в результаті аварії. Потребує обстеження в режимах створення об'ємного зображення черепу та обличчя пацієнта та режимі аналітичної обробки а також лікування для підготовки до 5 UA 71970 U 5 10 15 20 25 30 35 40 45 50 55 60 косметичної операції. Дані отримані в режимі аналітичної обробки будуть використані для косметичної операції. В базі медичних карток 12 було заведено нову медичну картку і занесені особисті дані пацієнта: Наталя Михайлівна P., жінка, 1959 року народження. Після влаштування пацієнтки в блоці зняття вимірів 1 на кріслі пацієнта з датчиками 2, їй на голову було надягнуто маркувальну стрічку і були виконані на ній відповідні відмітки. Обстеження в режимі створення об'ємного зображення черепа та обличчя пацієнта проводилось як звичайно (приклад 1). Натисканням клавіші 20 приладу перейшли до режиму аналітичної обробки та подання вимірів. З оперативного запам'ятовуючого пристрою з набором вимірів пацієнта 3 інформацію вузол передавання імпульсів блока зняття вимірів 5 надає до блока формування аналітичних виразів 17. Після обробки інформація у вигляді аналітичних виразів надійшла до дисплея 9. За бажанням інформація роздруковується принтером 10. Потрібну для режиму послідовність проходження сигналів у блоках і пристроях приладу забезпечує і контролює синхронізатор 16. Таким чином удосконалення приладу діагностичного призводить до створення об'ємного зображення черепа та обличчя конкретної людини та їх еталонів, що дозволяє ефективно проводити діагностування при первинному обстеженні і контролі під час лікування. До того ж це дозволяє створити і зберігати базу відповідних даних пацієнтів, що при потребі, наприклад, в випадку черепно-мозкової травми допоможе в подальшому лікуванні пацієнта. При цьому для кожного пацієнта створюють персональний еталон органа, який за своїми морфологічними характеристиками відповідає морфологічним характеристикам пацієнта в разі повного одужання на цей час. Ця довготермінова інформація є корисною як для дорослого пацієнта, так і для дитини, бо до того ж дозволяє відстежувати зміни в розташуванні кісток черепа і обличчя як під час лікування, так і із віковими зміненнями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Прилад для формування повного тривимірного зображення органа пацієнта, що містить пов'язані електричними зв'язками і програмним забезпеченням засоби для зняття вимірів, що споряджені кріслом пацієнта з вимірювальними датчиками, пристроєм запуску, оперативним запам'ятовуючим пристроєм з наборами вимірів, які утворюють сітку точок морфологічних характеристик на органі пацієнта, засіб відтворення морфології, що забезпечує перерахунок координат сітки точок, який включає засоби перерахунку у вигляді обчислювальних блоків комп'ютера та дисплей, довготерміновий засіб запам'ятовування, споряджений пристроєм з наборами координат (х, у, z) сітки точок, що представляють морфологічні характеристики еталона органа пацієнта (база еталонів), пов'язаним з засобами для зняття вимірів через засіб відтворення морфології, який відрізняється тим, що органом для формування його повного тривимірного зображення є череп і/або обличчя пацієнта, довготерміновий засіб запам'ятовування додатково включає базу даних вимірів пацієнтів, пов'язану з засобами для зняття вимірів, додатково містить блок керування, що пов'язаний з засобами, пристроями і блоками електричними зв'язками і програмним забезпеченням. 2. Прилад за п. 1, який відрізняється тим, що крісло пацієнта з вимірювальними датчиками виконане у вигляді крісла-утримувача з відеокамерами та споряджене пристроєм освітлення та маркувальною стрічкою. 3. Прилад за п. 1, який відрізняється тим, що додатково містить базу медичних карток, що входить до довготермінового засобу запам'ятовування та блок обробки запитів, пов'язаний з блоком керування, та довготерміновим засобом запам'ятовування. 4. Прилад за п. 1, який відрізняється тим, що додатково містить принтер, пов'язаний з блоком обробки запитів, обчислювальними блоками електричними зв'язками і програмним забезпеченням. 5. Прилад за п. 1, який відрізняється тим, що додатково містить блок аналітичних обчислень вимірів та порівнянь у вигляді математичних виразів, виконаний з можливістю їх виводу на дисплей і/або принтер. 6. Прилад за п. 1, який відрізняється тим, що блок керування виконаний у вигляді пульта, дистанційно пов'язаного з засобами, пристроями і блоками приладу. 7. Прилад за п. 1, який відрізняється тим, що додатково містить синхронізатор, виконаний з можливістю забезпечення заданої послідовності проходження сигналів у блоках приладу. 8. Прилад за п. 1, який відрізняється тим, що набір вимірів морфологічних характеристик на органі пацієнта вміщує вимір висоти і відповідні йому вимірювання по контуру черепу і/або обличчя пацієнта, зняті на різних заданих ділянках вимірювань для кожного виміру висоти на органі. 6 UA 71970 U 5 10 9. Прилад за п. 1, який відрізняється тим, що додатково містить базу даних вимірів пацієнта, що входить до довготермінового засобу запам'ятовування. 10. Прилад за п. 1, який відрізняється тим, що додатково містить блок тестування, що споряджений довготерміновим запам'ятовуючим вузлом стандартних відкликів, вузлом реальних відкликів та вузлом порівняння відкликів, який на вході пов'язаний з обома цими вузлами, а на виході з дисплеєм та принтером. 11. Прилад за п. 1, який відрізняється тим, що довготерміновий засіб запам'ятовування виконаний у вигляді окремого USB-флеш пристрою. 12. Прилад за п.2, який відрізняється тим, що крісло пацієнта додатково споряджено закритою кабінкою, в якій воно розміщено. 7 UA 71970 U 8 UA 71970 U 9 UA 71970 U 10 UA 71970 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
