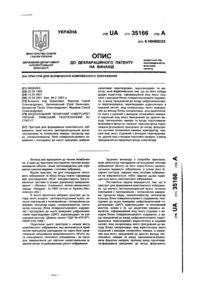

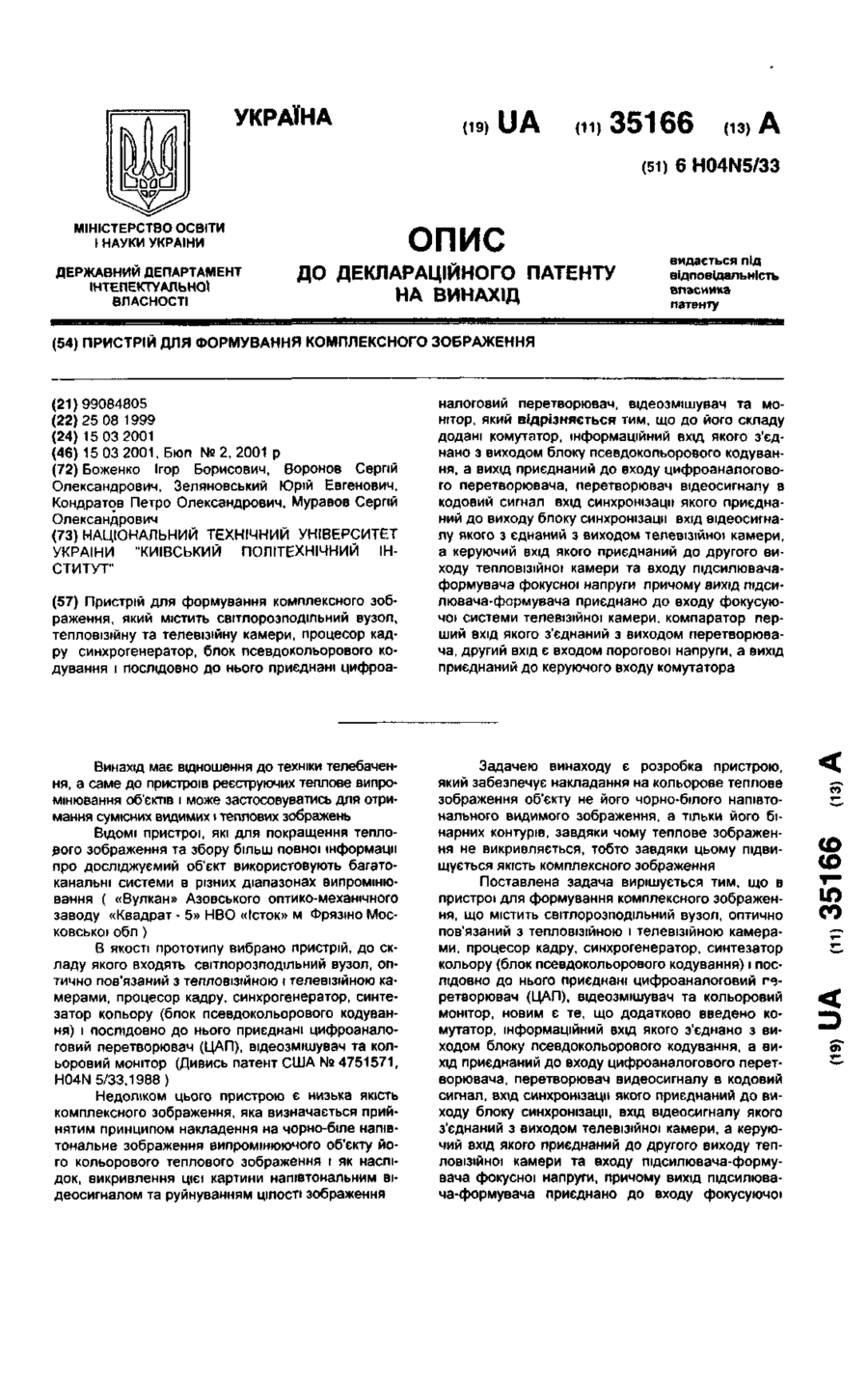

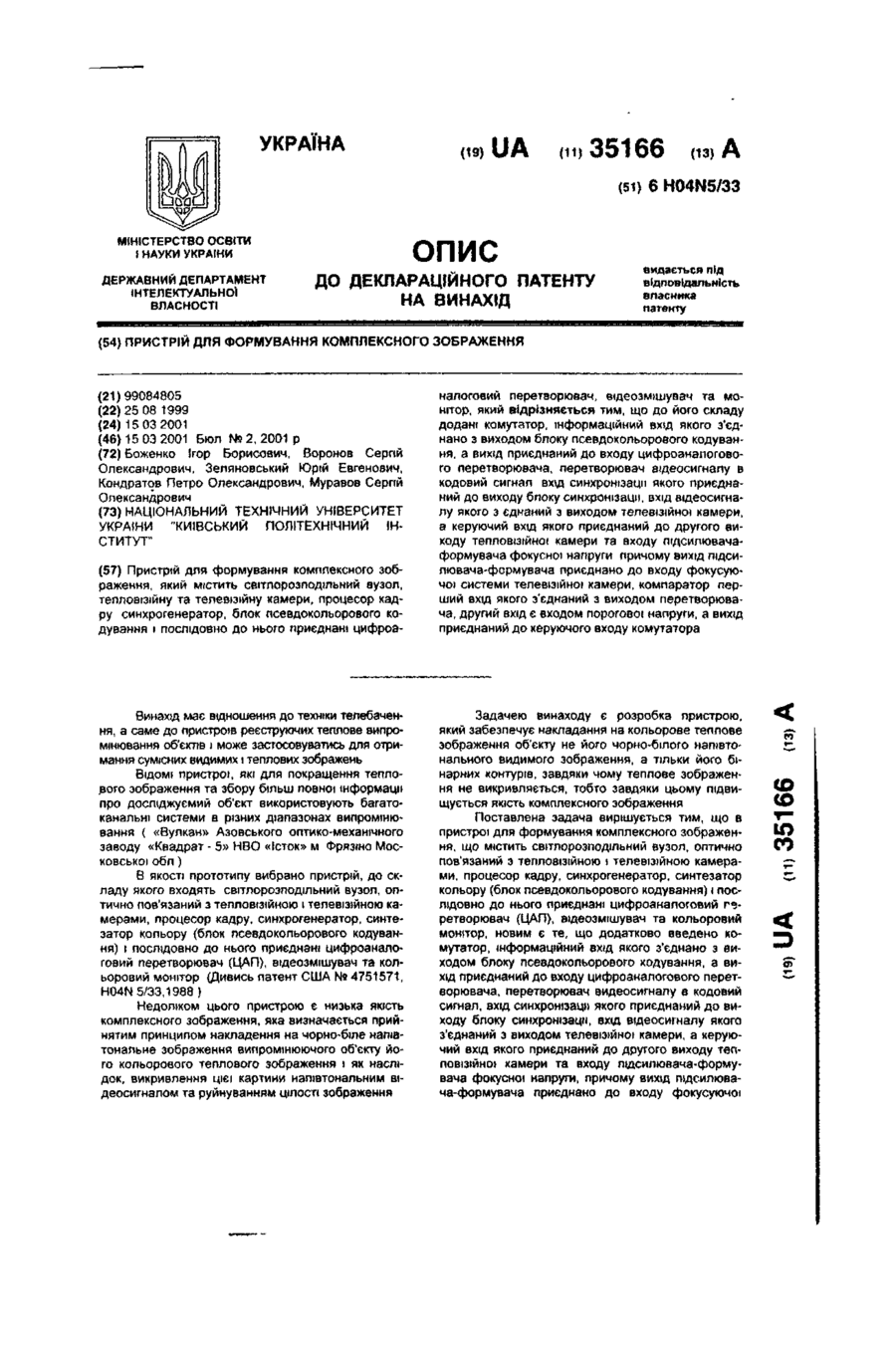

Пристрій для формування комплексного зображення

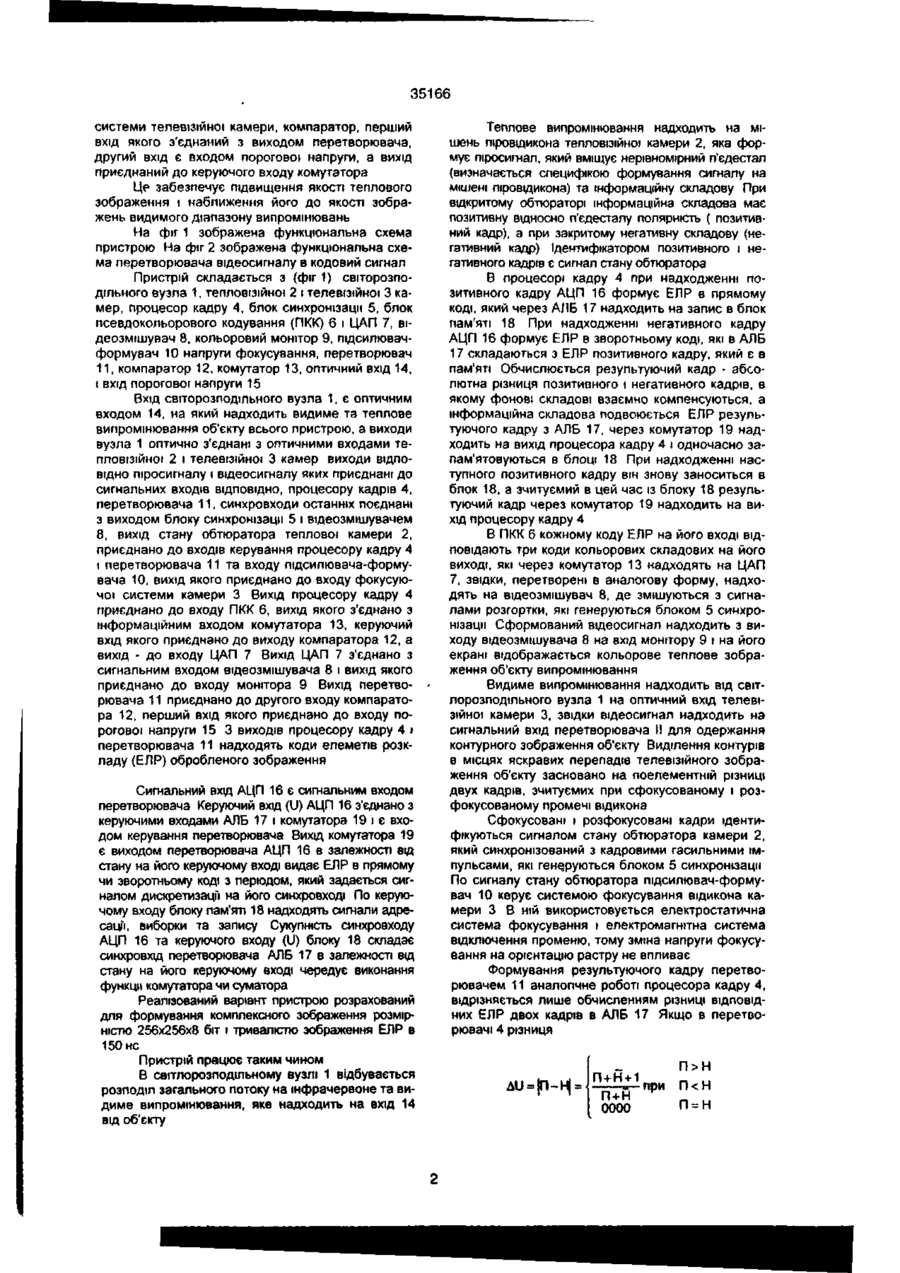

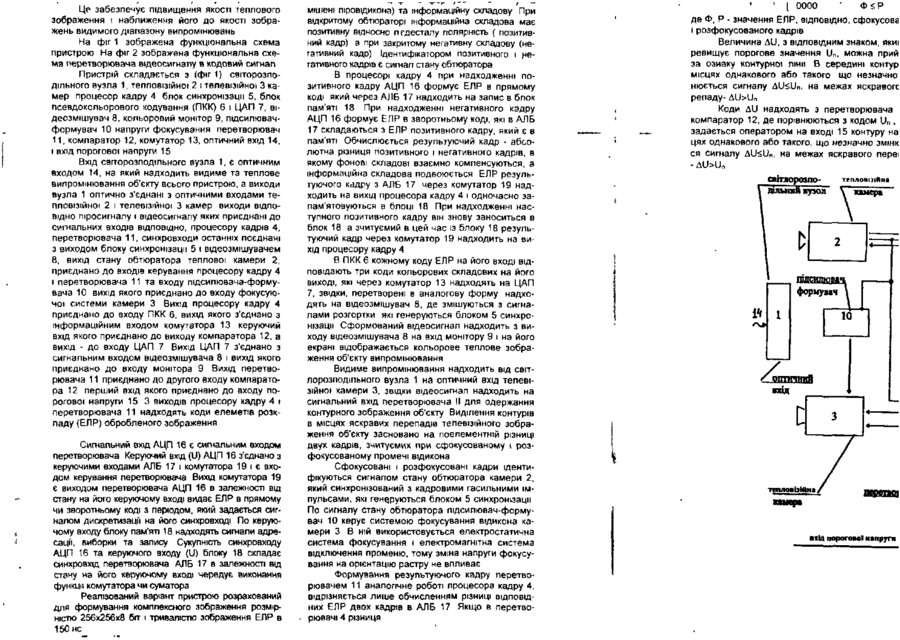

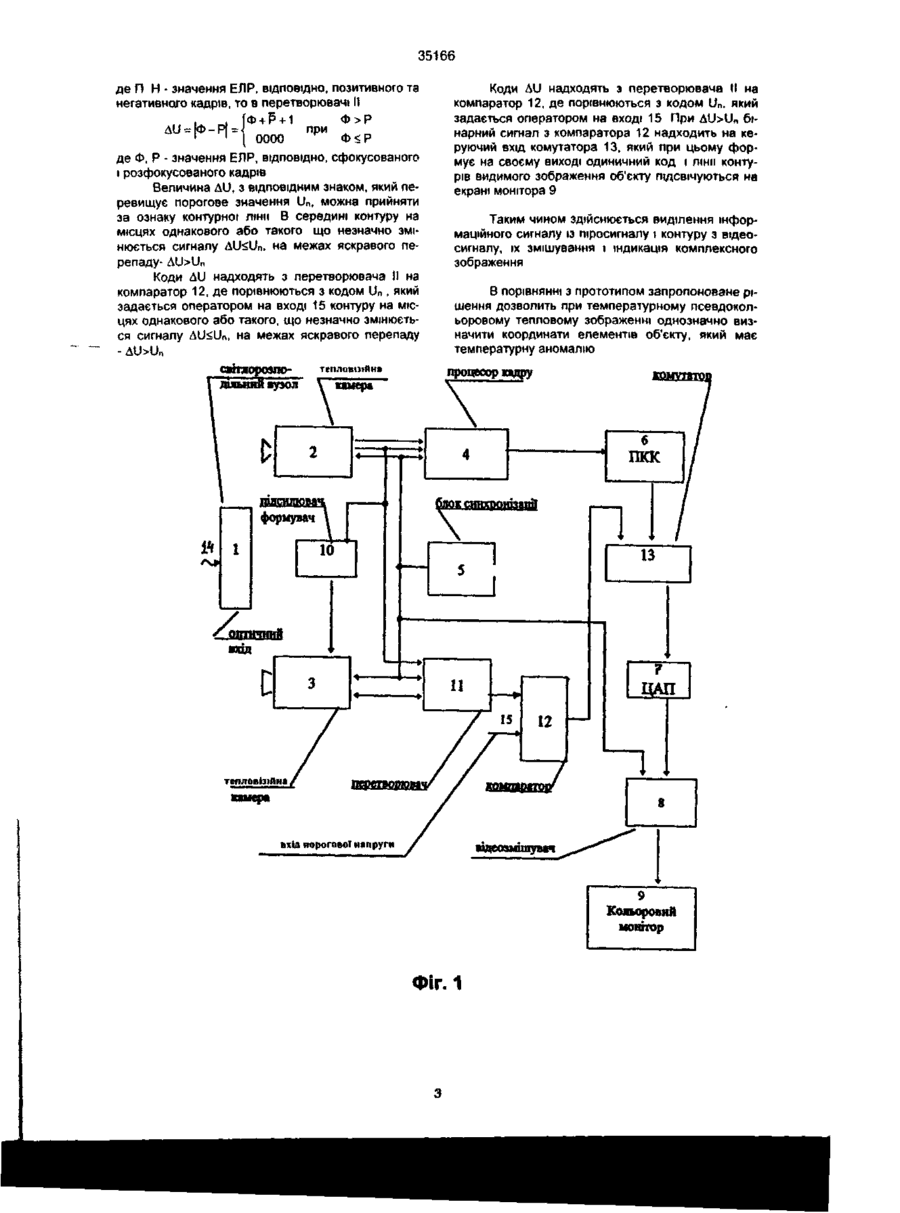

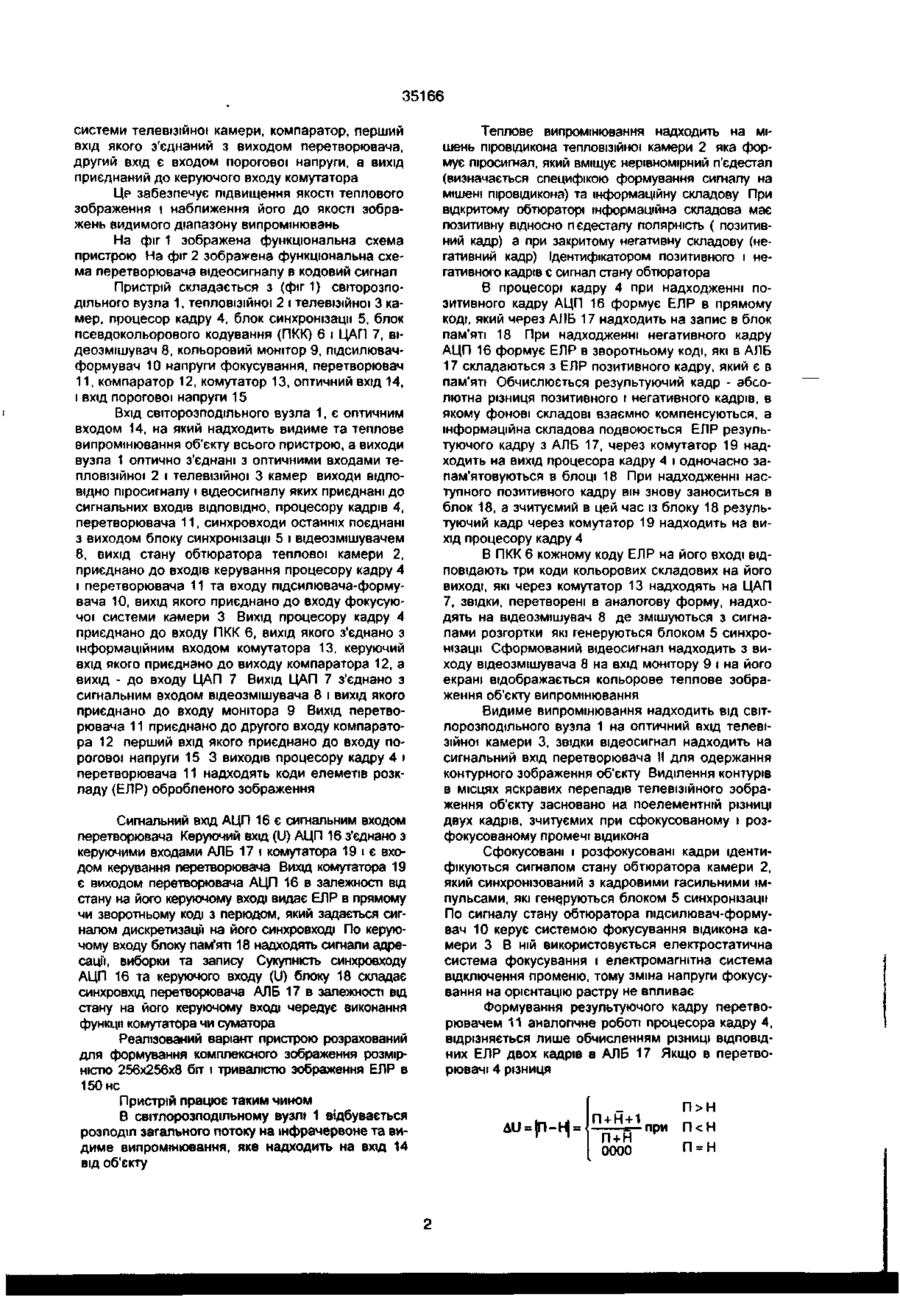

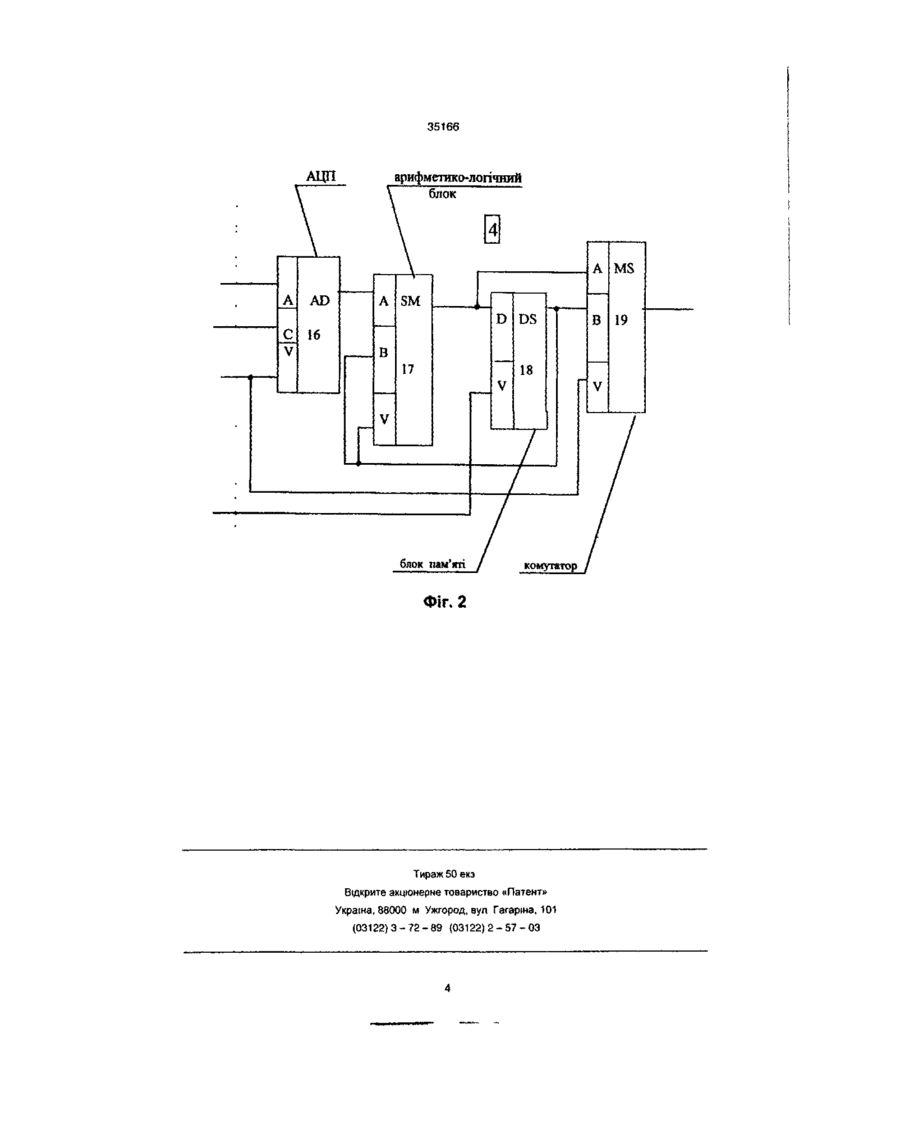

Пристрій для формування комплексного зображення, який містить світлорозподільний вузол, тепловізійну та телевізійну камери, процесор кадру синхрогенератор, блок псевдокольорового кодування і послідовно до нього приєднані цифроа налоговий перетворювач, відеозмішувач та монітор, який відрізняється тим, що до його складу додані комутатор, інформаційний вхід якого з'єднано з виходом блоку псевдокольорового кодування, а вихід приєднаний до входу цифроаналогового перетворювача, перетворювач відеосигналу в кодовий сигнал вхід синхронізації якого приєднаний до виходу блоку синхронізації вхід відеосигналу якого з єднаний з виходом телевізійної камери, а керуючий вхід якого приєднаний до другого виходу тепловізійної камери та входу підсилювачаформувача фокусної напруги причому вихід підсилювача-формувача приєднано до входу фокусуючої системи телевізійної камери, компаратор перший вхід якого з'єднаний з виходом перетворювача, другий вхід є входом порогової напруги, а вихід приєднаний до керуючого входу комутатора Винахід має відношення до техніки телебачення, а саме до пристроїв реєструючих теплове випромінювання об'єктів і може застосовуватись для отримання сумісних видимих і теплових зображень ВІДОМІ пристрої, які для покращення теплоэого зображення та збору більш повної інформації про досліджуємий об'єкт використовують багатоканальні системи в різних діапазонах випромінювання ( «Вулкан» Азовського оптико-механічного заводу «Квадрат - 5» НВО «Істок» м Фрязіно Московської обл) В якості прототипу вибрано пристрій, до складу якого входять світлорозподільний вузол, оптично пов'язаний з тепловізійною і телевізійною камерами, процесор кадру, синхрогенератор, синтезатор кольору (блок псевдокольорового кодування) і послідовно до нього приєднані цифроаналоговий перетворювач (ЦАП), відеозмішувач та кольоровий монітор (Дивись патент США № 4751571, H04N 5/33,1988) Недоліком цього пристрою є низька якість комплексного зображення, яка визначається прийнятим принципом накладення на чорно-біле напівтональне зображення випромінюючого об'єкту його кольорового теплового зображення і як наслідок, викривлення цієї картини напівтональним відеосигналом та руйнуванням ЦІЛОСТІ зображення Задачею винаходу є розробка пристрою, який забезпечує накладання на кольорове теплове зображення об'єкту не його чорно-білого напівтонального видимого зображення, а тільки його бінарних контурів, завдяки чому теплове зображення не викривляється, тобто завдяки цьому підвищується якість комплексного зображення Поставлена задача вирішується тим, що в пристрої для формування комплексного зображення, що містить світлорозподільний вузол, оптично пов'язаний з тепловізійною і телевізійною камерами, процесор кадру, синхрогенератор, синтезатор кольору (блок псевдокольорового кодування) і послідовно до нього приєднані цифроаналоговий перетворювач (ЦАП), відеозмішувач та кольоровий монітор, новим є те, що додатково введено комутатор, інформаційний вхід якого з'єднано з виходом блоку псевдокольорового кодування, а вихід приєднаний до входу цифроаналогового перетворювача, перетворювач видеосигналу в кодовий сигнал, вхід синхронізації якого приєднаний до виходу блоку синхронізації, вхід відеосигналу якого з'єднаний з виходом телевізійної камери, а керуючий вхід якого приєднаний до другого виходу тепловізійної камери та входу підсилювача-формувача фокусної напруги, причому вихід підсилювача-формувача приєднано до входу фокусуючої (22)25 08 1999 (24) 15 03 2001 (46) 15 03 2001, Бюл № 2, 2001 р (72) Боженко Ігор Борисович, Воронов Сергій Олександрович, Зеляновський Юрій Евгенович, Кондратов Петро Олександрович, Муравов Сергій Олександрович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" (О Ю СО н ПР • ' і оооо ФUn бінарний сигнал з компаратора 12 надходить на керуючий вхід комутатора 13, який при цьому формує на своєму виході одиничний код і лінії контурів видимого зображення об'єкту підсвічуються на екрані монітора 9 Таким чином здійснюється виділення інформаційного сигналу із піросигналу і контуру з відеосигналу, їх змішування і індикація комплексного зображення В порівнянні з прототипом запропоноване рішення дозволить при температурному псевдокольоровому тепловому зображенні однозначно визначити координати елементів об'єкту, який має температурну аномалію процесор кадру комугатог Кольоровий монітор ФІГ. 1 35166 АЦП арифметико-лопчний блок Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород вул Гагаріна 101 (03122)3-72-89 (03122)2-57-03
