Прилад для формування комплексного зображення
Номер патенту: 63725
Опубліковано: 25.10.2011
Автори: Замосенчук Володимир Миколайович, Маслов Володимир Петрович, Гордієнко Валентин Іванович, Мазурін Ігор Володимирович, Венгер Євген Федорович
Формула / Реферат
1. Прилад для формування комплексного зображення, що містить об'єктив, детектори ІЧ та видимого випромінювання і поворотну пластину з зовнішнім дзеркальним покриттям, оптично зв'язану з об'єктивом, який відрізняється тим, що має два об'єктиви - для ІЧ та видимого діапазонів, на оптичній осі кожного з яких розміщені відповідно детектори ІЧ та видимого випромінювання, причому між собою оптичні осі кожного з цих каналів оптично зорієнтовані двома пластинами з зовнішнім дзеркальним покриттям, при цьому пластини механічно з'єднані між собою.
2. Прилад за п. 1, який відрізняється тим, що кожна пластина в своєму оптичному каналі розміщена під кутом 45° відносно оптичної осі, а між собою пластини розташовані під кутом 90°.
Текст

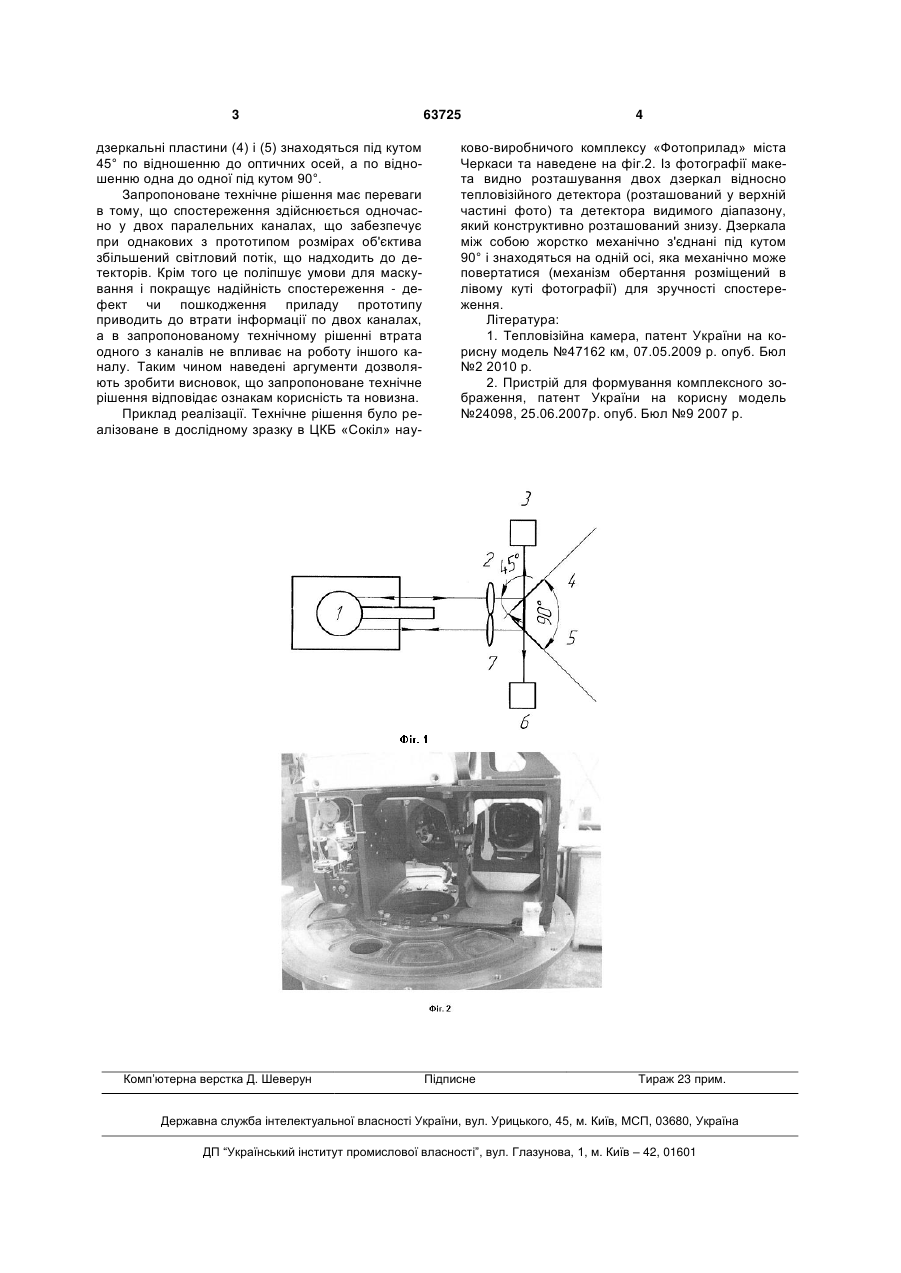

1. Прилад для формування комплексного зображення, що містить об'єктив, детектори ІЧ та видимого випромінювання і поворотну пластину з 3 дзеркальні пластини (4) і (5) знаходяться під кутом 45° по відношенню до оптичних осей, а по відношенню одна до одної під кутом 90°. Запропоноване технічне рішення має переваги в тому, що спостереження здійснюється одночасно у двох паралельних каналах, що забезпечує при однакових з прототипом розмірах об'єктива збільшений світловий потік, що надходить до детекторів. Крім того це поліпшує умови для маскування і покращує надійність спостереження - дефект чи пошкодження приладу прототипу приводить до втрати інформації по двох каналах, а в запропонованому технічному рішенні втрата одного з каналів не впливає на роботу іншого каналу. Таким чином наведені аргументи дозволяють зробити висновок, що запропоноване технічне рішення відповідає ознакам корисність та новизна. Приклад реалізації. Технічне рішення було реалізоване в дослідному зразку в ЦКБ «Сокіл» нау Комп’ютерна верстка Д. Шеверун 63725 4 ково-виробничого комплексу «Фотоприлад» міста Черкаси та наведене на фіг.2. Із фотографії макета видно розташування двох дзеркал відносно тепловізійного детектора (розташований у верхній частині фото) та детектора видимого діапазону, який конструктивно розташований знизу. Дзеркала між собою жорстко механічно з'єднані під кутом 90° і знаходяться на одній осі, яка механічно може повертатися (механізм обертання розміщений в лівому куті фотографії) для зручності спостереження. Література: 1. Тепловізійна камера, патент України на корисну модель №47162 км, 07.05.2009 р. опуб. Бюл №2 2010 р. 2. Пристрій для формування комплексного зображення, патент України на корисну модель №24098, 25.06.2007р. опуб. Бюл №9 2007 р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice to form a complex image
Автори англійськоюVenher Yevhen Fedorovych, Hordienko Valentyn Ivanovych, Zamosenchuk Volodymyr Mykolaiovych, Mazurin Ihor Volodymyrovych, Maslov Volodymyr Petrovych
Назва патенту російськоюУстройство для формирования комплексного изображения
Автори російськоюВенгер Евгений Федорович, Гордиенко Валентин Иванович, Замосенчук Владимир Николаевич, Мазурин Игорь Владимирович, Маслов Владимир Петрович
МПК / Мітки
МПК: G02B 23/00
Мітки: формування, комплексного, зображення, прилад
