Пристрій для фільтрування рідин

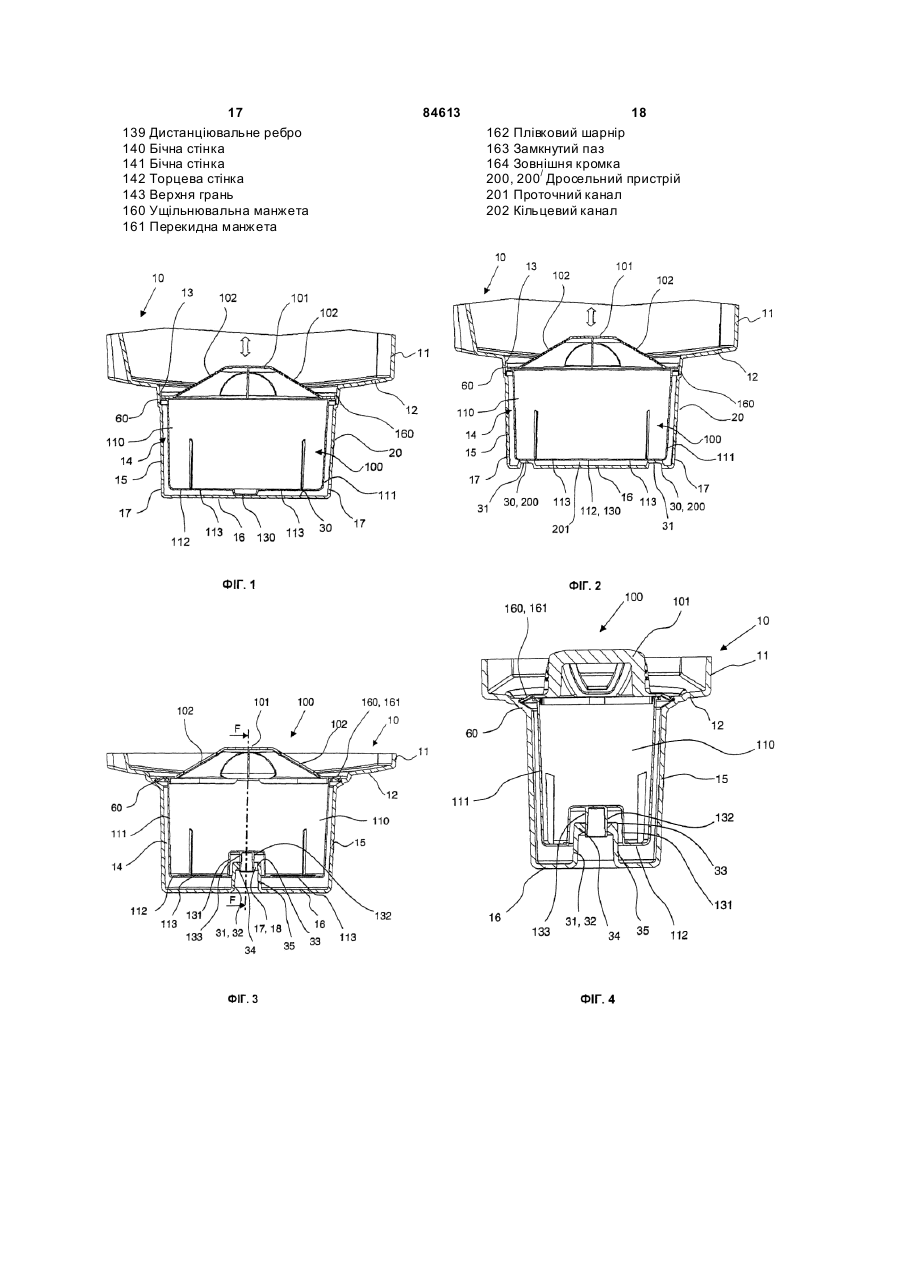

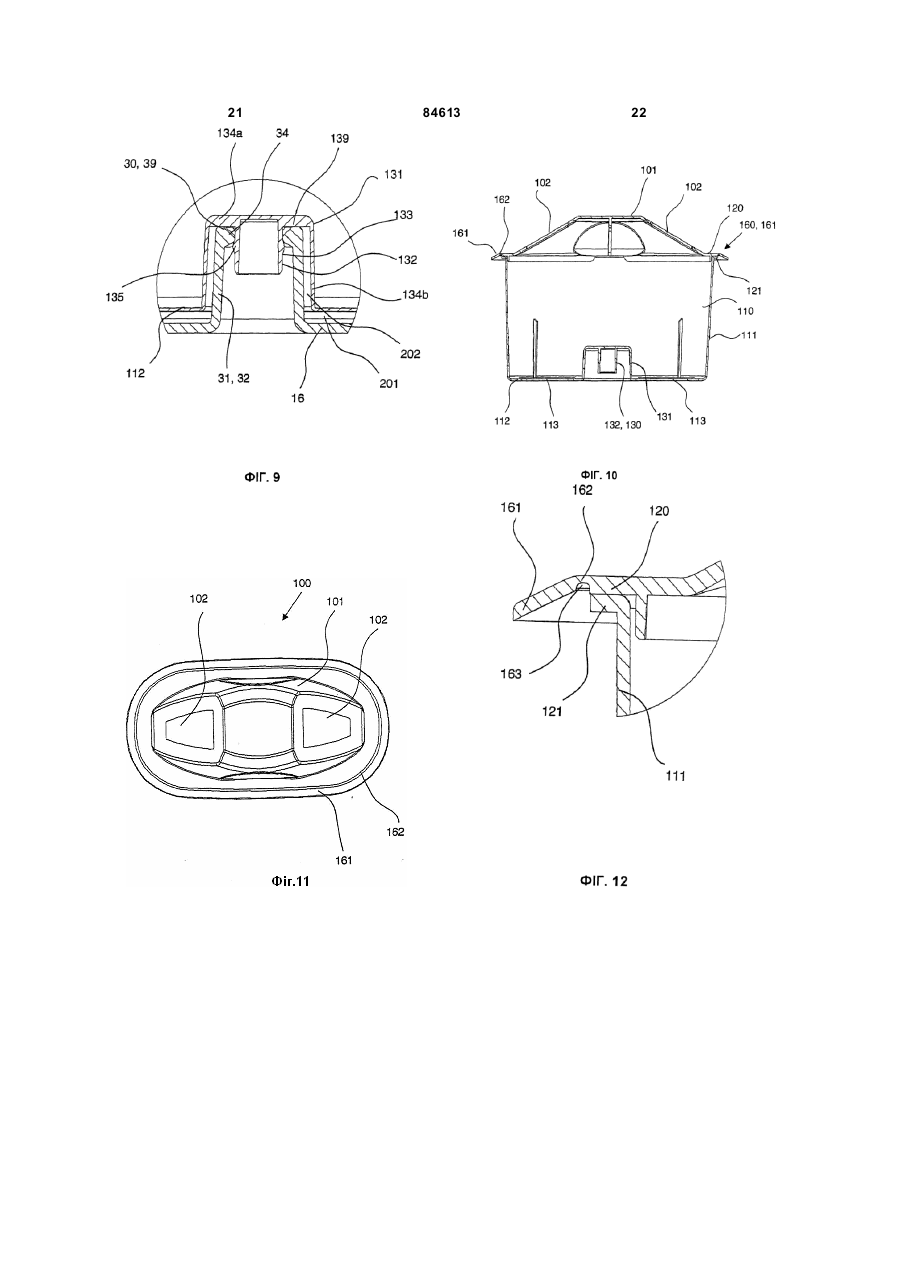

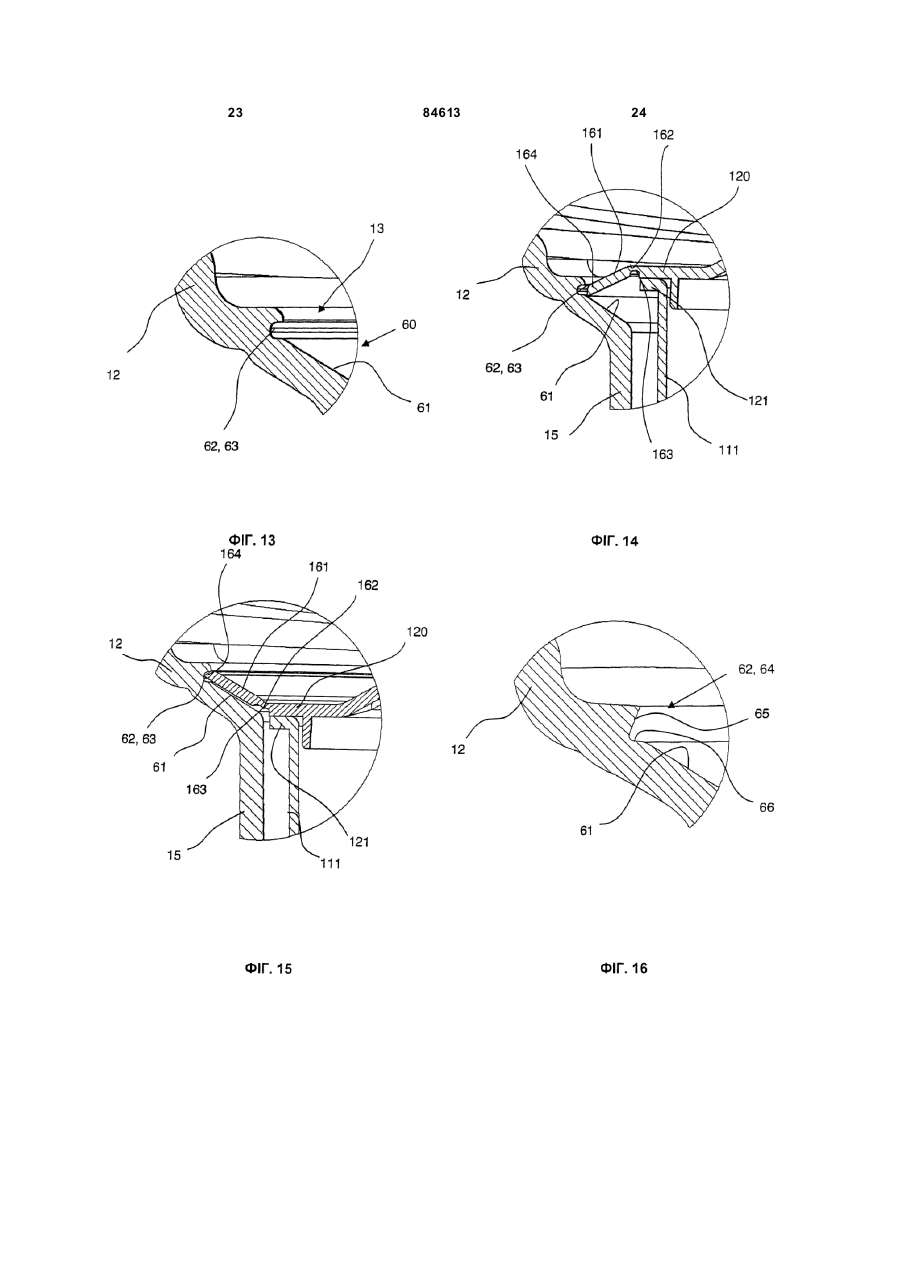

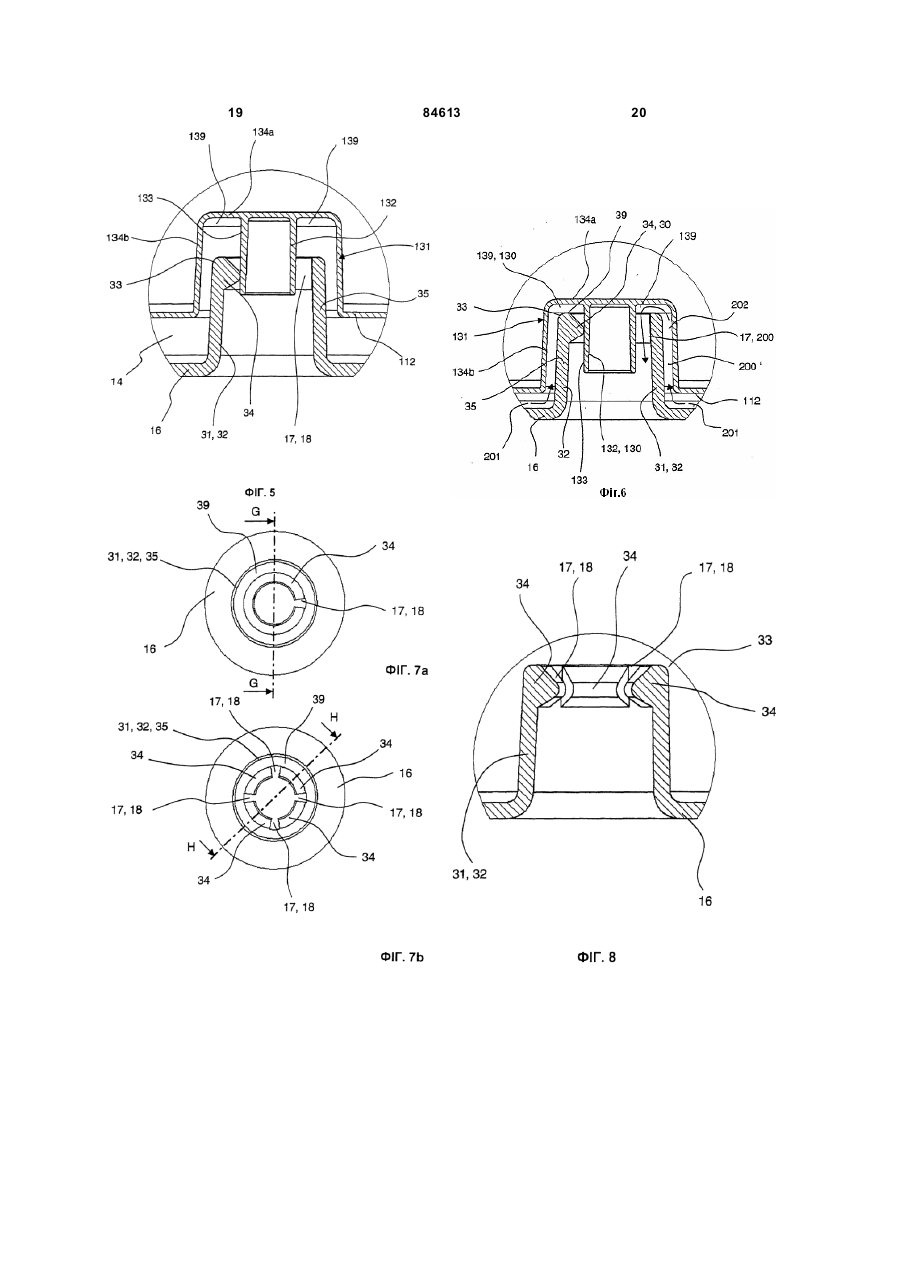

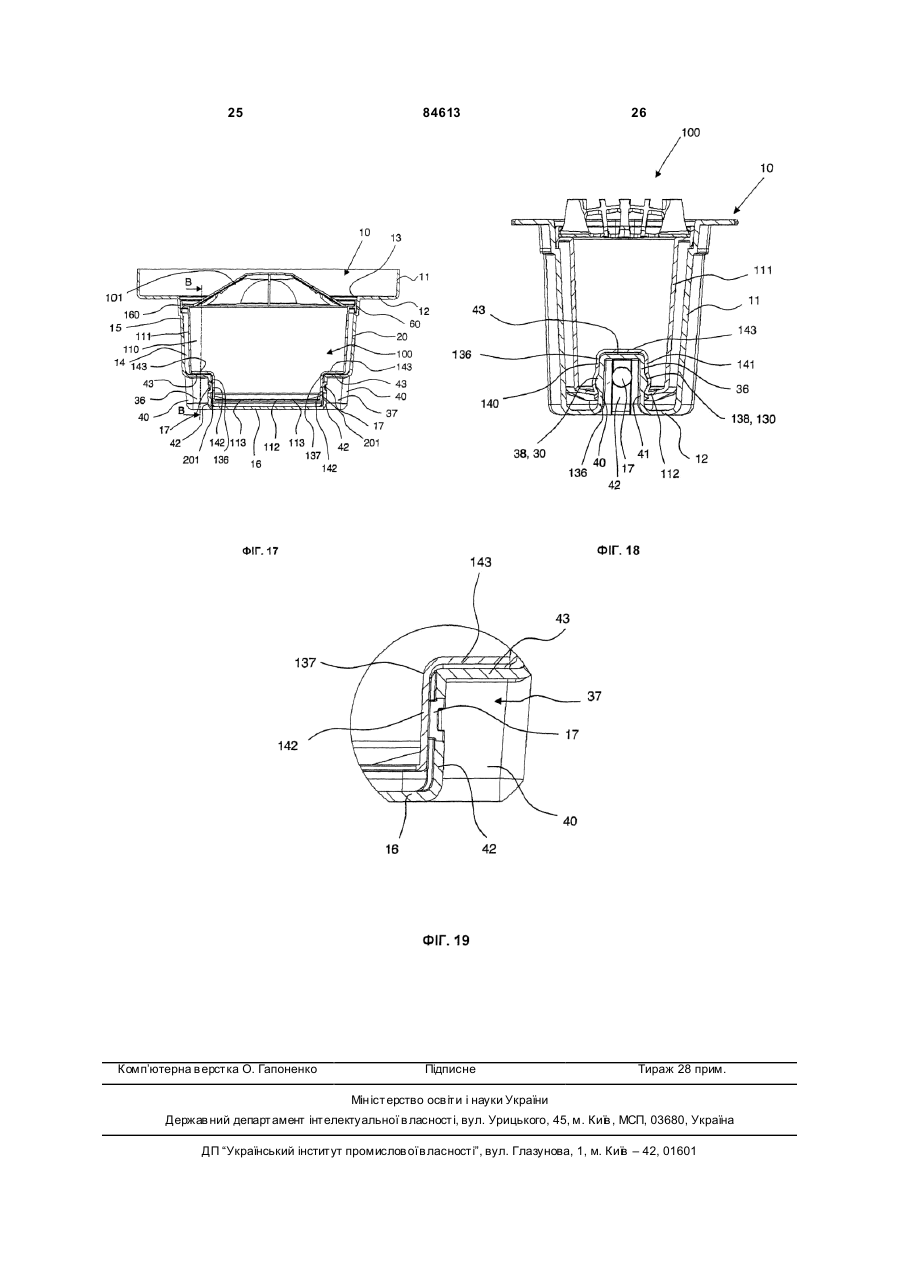

1. Пристрій для фільтрування рідин, що містить фільтрувальний патрон (100), який має верхню частину (101) зі щонайменше одним вхідним отвором (102), нижню частину (110) зі щонайменше одним вихідним отвором (113) і ущільнювальну манжету (160), а також впускну горловину (10), що має бічну стінку (11), дно (12) і виконаний у дні приймальний отвір (13) для встановлюваного зверху фільтрувального патрона (100), причому ущільнювальна манжета (160) прилягає до краю приймального отвору (13), а від приймального отвору вниз простягається приймальна камера (14), що має бічну стінку (15), дно (16) і принаймні один випускний отвір (17), який відрізняється тим, що впускна горловина (10) нижче приймального отвору (13) має принаймні один перший фіксувальний засіб (30), а фільтрувальний патрон (100) нижче і на відстані від ущільнювальної манжети має принаймні один другий фіксувальний засіб (130), який при вставлянні фільтрувального патрона (100) у приймальний отвір (13) взаємодіє із першим фіксувальним засобом (30) таким чином, що фіксувальні засоби (30, 130) визначають положення фільтрувального патрона (100), а принаймні один фіксувальний засіб (30, 130) утворює дросельний пристрій (200, 200') зі здатністю зменшувати потік, 2. надходить від 1, який відрізняється тим, що щоПристрій за п. фільтрувального патрона (100). дросельний пристрій (200, 200') виконаний зі здатністю зменшувати потік, що надходить від фільтрувального патрона (100), від 0 % до 95 %. 2 (19) 1 3 84613 4 14. Пристрій за п. 13, який відрізняється тим, що засіб, а другий виступ (131) на двох своїх бічних перший і другий виступи (31, 131) принаймні частстінках (140, 141) має другий стопорний засіб. ково розміщені на відстані один від іншого. 21. Пристрій за одним із пп. 1-20, який відрізня15. Пристрій за п. 13 або 14, який відрізняється ється тим, що ущільнювальна манжета (160) витим, що перший виступ (31) виконаний у вигляді конана у вигляді перекидної манжети (161), яка сформованого на дні (16) приймальної камери плівковим шарніром (162) з'єднана з однією з час(14), орієнтованого всередину циліндричного чи тин (101, 110) патрона, причому перекидна манжеконусного порожнистого елемента (32), на вільнота (161) виконана з можливістю перекидання із му краї (33) якого виконано принаймні один орієнпершого нижнього положення у друге верхнє потований всередину перший дугоподібний буртик ложення і навпаки, а також тим, що дно (12) гор(34), що утворює принаймні один випускний отвір ловини має охоплююче приймальний отвір (13) (17), а другий виступ (131) має орієнтований всеущільнювальне гніздо (60), в яке у своєму нижредину стрижень (132), який при вставлянні фільтньому положенні западає перекидна манжета рувального патрона (100) входить у циліндричний (161). чи конусоподібний порожнистий елемент (32). 22. Пристрій за п. 21, який відрізняється тим, що 16. Пристрій за п. 15, який відрізняється тим, що верхня частина (101) патрона має орієнтований стрижень (132) на своїй зовнішній поверхні має назовні перший кріпильний фланець (120), а нижпринаймні один кільцеподібний другий буртик ня частина (110) патрона має орієнтований назовні (135), який у встановленому стані фільтрувального другий кріпильний фланець (121), якими обидві патрона (100) зачеплений за перший буртик (34). частини (101, 110) патрона з'єднані між собою, 17. Пристрій за одним із пп. 15 або 16, який відріпричому перекидна манжета (161) плівковим шарзняється тим, що порожнистий елемент (32) і ніром (162) з'єднана з одним із двох кріпильних стрижень (132) розміщені посередині. фланців (120, 121). 18. Пристрій за одним із пп. 15-17, який відрізня23. Пристрій за п. 21 або 22, який відрізняється ється тим, що приймальна камера (14) має пертим, що ущільнювальне гніздо (60) має конічно ший виступ (31) у зоні дна і бічної стінки (15, 16), а розширювану догори ділянку (61) з відкритою всетакож тим, що фільтрувальний патрон (100) має редину упорною ділянкою (62), в яку у встановледругий виступ (131) у зоні його бічної стінки чи дна ному положенні фільтрувального патрона (100) (111, 112). западає зовнішня кромка (164) перекидної манже19. Пристрій за п. 18, який відрізняється тим, що ти (161). перший і другий виступи (31, 131) виконані прямо24. Пристрій за п. 23, який відрізняється тим, що кутними. упорна ділянка (62) виконана у формі паза (63). 20. Пристрій за одним із пп. 18 або 19, який відрі25. Пристрій за п. 24, який відрізняється тим, що зняється тим, що перший виступ (31) на двох своупорна ділянка (62) має уступ (64) з принаймні їх бічних стінках (40, 41) має перший стопорний однією похилою поверхнею (65). Винахід стосується пристрою для фільтрування рідин згідно з обмежувальною частиною пункту 1 формули винаходу. Під фільтрувальними патронами розуміють, по-перше такі, що мають сітчасту стр уктуру для механічного фільтрування. По-друге під фільтрувальними патронами розуміють пристрої, які крім сітчастої стр уктури мають принаймні один фільтрувальний засіб, наприклад, у формі грануляту, який служить для хімічного і/або механічного видалення і/або зменшення кількості органічних і/або неорганічних забруднень. Виконані таким чином фільтрувальні патрони уможливлюють немеханічне фільтрування, яке може бути комбіноване з механічним фільтруванням. Такі фільтрувальні патрони застосовують для оптимізації води, причому під оптимізацією мається на увазі механічне і/або немеханічне фільтрування. Прикладами оптимізації є пом'якшення питної води. Пристрої для фільтрування рідин відомі у найрізноманітніших формах виконання. Наприклад, є фільтрувальні пристрої зі сферичними фільтрувальними патронами, які знизу пригвинчуються до впускної горловини за допомогою байонетного з'єднання, як описано в [WO 2004/014519 А2]. Із [DE 19905601 А1] відомий пристрій для обробки рідин, що має впускну горловину в отворі якої вкладено ущільнювальне кільце. Фільтрувальний патрон також знизу вставляється у впускний отвір і за допомогою окремого кріпильного кільця втискається у впускний отвір. Для цього у фільтрувальному патроні нижче ущільнювальної кромки у верхній частині виконано паз, в який западає кріпильне кільце своєю нижньою частиною. Верхня частина кріпильного кільця вставлена в паз у дні горловини. Встановлення і знімання фільтрувального патрона здійснюється складно і потребує особливої майстерності обслуговуючого персоналу. В інших формах виконання передбачено, що впускна горловина у стінці має приймальний отвір, в який зверху вставляється фільтрувальний патрон. Фільтрувальний патрон має, як правило, конічну ущільнювальну кромку, яка прилягає до кромки приймального отвору. Під час монтажу фільтрувальний патрон може перекоситися, внаслідок чого він не може зайняти передбачене для нього положення ущільнення. Із [DE 19915829 А1] відомий фільтрувальний патрон і пристрій для обробки рідин, в якому ущільнювальна кромка має додаткові защіпні засоби, 5 84613 6 які взаємодіють з відповідними защіпними засобатримали в запасі відповідний фільтрувальний патми у зоні отвору в дні впускної горловини. При рон. Перевага дросельного пристрою полягає у здійсненні поворотного руху защіпні засоби вхотому, що, по-перше, потрібен лише один тип фільдять у зчеплення один з іншим. трувального патрона, а пропускна здатність може При такому виконанні фільтрувальний патрон бути встановлена шляхом вибору відповідної приутримується лише за край і перебуває у фільтраті. ймальної камери чи відповідної впускної горловиТаким чином, у разі кип'я тильника для води фільтни. рувальний патрон перебуває у кип'ятильній камері, А по-друге - у разі відсутності патрона пристрій внаслідок чого під час нагрівання фільтрованої може працювати без обмеження потоку. рідини негативного впливу зазнає і фільтрувальДросельний пристрій виконаний переважно ний патрон. Тому бажано фільтрувальний патрон таким чином, що пропускна здатність фільтруваекранувати від кип'ятильної камери. льного патрона може бути зменшена більш, ніж на Для цього застосовують впускні горловини з 0-95%, зокрема на 10-80%, особливо переважно приймальною камерою для фільтрувального патна 20-70%. рона. І у такому виконанні конічний ущільнювальФільтрувальний патрон у зоні між вихідним ний край фільтрувального патрона лежить на краї отвором і випускним отвором розміщений на відприймального отвору дна впускної горловини. стані від бічної стінки і/або дна приймальної камеБічна стінка і дно фільтрувального патрона ри, завдяки чому утворюється проточний канал. розміщені на відстані від бічної стінки і дна приМінімальний поперечний переріз проточного канаймальної камери, але хоча під час процесу фільтлу і утворює дросельний пристрій. Завдяки наяврування у цьому проміжку і може збиратися фільтності фіксувальних засобів поперечний переріз рована рідина, вона не обмежує пропускної проточного каналу встановлюється досить точно. здатності. Випускний отвір, оснащений запірним Альтернативно дросельний пристрій може буелементом, розміщений у дні приймальної камери. ти утворений випускним отвором чи випускними Із [DE 19846583 А1] відомий такий пристрій отворами, причому поперечний переріз випускного для фільтрування води, який має збірний стакан і отвору чи випускних отворів приймальної камери нагрівальний елемент. Вхідна горловина має применший, ніж поперечний переріз вихідного отвору ймальну камеру, в яку звер ху вставляється фільтчи вихідних отворів фільтрувального патрона. рувальний патрон. Приймальна камера утворена Випускний отвір може бути розміщений у зоні фільтровою насадкою, яка може бути нерухомо дна, зокрема у бічній стінці приймальної камери. з'єднана з впускною горловиною або встановлений При заданому фільтрувальному патроні регуу приймальний отвір. Фільтрова насадка узгоджелювання дросельного пристрою може бути здійсна з конічною формою фільтрувального патрона і нене шляхом вибору приймальної камери з відпоутворює напрямний елемент для фільтрувального відними розмірами чи з відповідним поперечним патрона. Оскільки бічна стінка фільтрувального перерізом випускного отвору. патрона повністю прилягає до фільтрової насадки, Бажану пропускну здатність можна встановці дві компоненти можуть бути відокремлені лише лювати за допомогою впускної горловини; перевазі значним зусиллям, особливо тоді, коли користугою такого рішення є те, що на відміну від фільтвач надто глибоко втисне фільтрувальний патрон рувального патрона горловина не є зношуваною у фільтрову насадку. Внаслідок вставляння двох частиною фільтрувального пристрою. Зношувана конічних поверхонь одна в іншу користувач не мочастина - фільтрувальний патрон - може бути виже визначити, коли досягається кінцеве положенготовлений лише у одному виконанні, а регулюня, необхідне для оптимальної посадки фільтрування пропускної здатності може бути здійснене вального патрона і його ущільнення. шляхом відповідного вибору горловини. Завдяки У всіх відомих фільтрувальних пристроях нецьому можуть бути значною мірою знижені витраобхідно узгоджувати фільтрувальний патрон з бати на виготовлення пристрою і запасних частин до жаною пропускною здатністю пристрою. нього. Задачею винаходу є розробка фільтрувальноВипускний отвір приймальної камери розміщего патрона і пристрою для фільтрування рідин, за ний вище вихідного отвору фільтрувального патдопомогою яких просто може бути зменшений і рона, завдяки чому утворюється сифоноподібна встановлений на потрібне значення потік рідини, конструкція. Перевагою такої сифоноподібної що протікає крізь фільтрувальний патрон. конструкції у комбінації з дросельним пристроєм є Ця задача вирішена у пристрої, в якому між те, що фільтрувальний засіб навіть у паузах утривихідним отвором фільтрувального патрона і вимується мокрим, завдяки чому при відновленні пускним отвором приймальної камери розміщений роботи він повністю функціонально придатний. принаймні один дросельний пристрій. У переважній формі виконання впускна горлоПропускна здатність фільтрувального патрона вина нижче приймального отвору має принаймні залежить в основному від виду фільтрувального один перший фіксувальний засіб, а фільтрувальзасобу і від розмірів вихідного отвору чи отворів ний патрон нижче і на відстані від ущільнювальної фільтрувального патрона. В залежності від застоманжети має принаймні один другий фіксувальний сування, як наприклад, у фільтрувальних системах засіб, який при вставлянні фільтрувального патроз високими вимогами до фільтрувального засобу, на у приймальний отвір взаємодіє з першим фіксуможе виникнути потреба у зменшенні пропускної вальним засобом. здатності. Для реалізації цієї потреби досі здійсПристрій виконаний з можливістю вставляння нювали зміни у фільтрувальному патроні, тобто фільтрувального патрона у приймальний отвір у для бажаної пропускної здатності виготовляли і аксіальному напрямку. 7 84613 8 Фіксувальні засоби розміщені таким чином, що утворювати дно приймальної камери, може мати при взаємодії додатково сприяють чіткому визнапринаймні один орієнтований всередину виступ, ченню ущільненого положення фільтрувального який взаємодії з дном фільтрувального патрона, патрона, тобто коли фіксувальні засоби взаємодіяке у цьому разі утворює другий фіксувальний ють, по-перше ущільнювальна манжета фільтрузасіб. вального патрона переходить у передбачене поФіксувальні засоби можуть бути також напряложення і зрештою прилягає до краю мними елементами, що означає, що фільтрувальприймального отвору, а по-друге завдяки цьому ний патрон при вставлянні напрямляється у пезадається поперечний переріз проточного каналу і, редбачене для нього положення. Для цього тим самим, дросельного пристрою. придатні виступи і заглибини, зокрема виконані на Взаємодія фіксувальних засобів пов'язана тафільтрувальному патроні і на утримувальному кож із виразно відчутним користувачем при вставелементі витиснені чи втиснені елементи, які молянні фільтрувального патрона опором, який сигжуть мати форму циліндра, конуса чи зрізаного налізує, що передбачене положення конуса. фільтрувального патрона досягнуте. Згідно з іншою формою виконання винаходу Оскільки фіксувальні засоби сприяють визнафіксувальні елементи можуть бути також стопорченню ущільненого положення фільтрувального ними елементами, які при взаємодії входять один патрона, доцільно вибирати якомога більшою відв інший. Западання чи заскакування, як правило, стань між ущільнювальною манжетою і фіксувальсупроводжується звуком, який сигналізує користуним засобом. Завдяки цьому усувається загроза вачеві, що фільтрувальний патрон досяг передбаперекосу чи неправильного позиціонування фільтчене для нього положення. рувального патрона. Фіксувальні засоби узгоджені між собою переТому другі фіксувальні засоби розміщені переважно таким чином, що вставляння фільтрувальважно у нижній половині, переважно у нижній треного патрона у аксіальному напрямку достатньо тині фільтрувального патрона, зокрема в зоні дна для взаємодії фіксувальних засобів. Тому обертофільтрувального патрона. ві, перекидні чи інші рухи фільтрувального патрона Перші і/або другі фіксувальні засоби можуть так само не потрібні, як і додаткові конструктивні бути виконані у вигляді дистанціювальних і/або елементи, такі як кріпильні кільця чи їм подібне, напрямних і/або стопорних елементів. Це означає, завдяки чому вставляння фільтрувального патрощо фіксувальний засіб може виконувати одну чи на є дуже простою операцією для користувача. кілька функцій, а також що кілька фіксувальних Крім того, фіксувальні засоби узгоджені між засобів у одному пристрої можуть бути виконані у собою таким чином, що при заміні фільтрувальнорізних формах. го патрона не потрібні значні зусилля. За допомогою фіксувальних засобі попереЦе досягнуто, крім іншого, завдяки тому, що чний переріз проточного каналу може бути встаконтактуючі поверхні фіксувальних засобів виконовлений точно. нані невеликими, завдяки чому усувається заклиУ переважній формі виконання передбачено, нювання чи глуха посадка фільтрувального патрощо принаймні один фіксувальний засіб утворює на. дросельний пристрій. Наприклад, якщо у проточКоли фіксувальні елементи виконані як стопоному каналі розміщений дистанціювальний елерні елементи, стопорні чи затискні зусилля вибимент, сформований на фільтрувальному патроні раються настільки малими, що фільтрувальний чи на приймальній камері, поперечний переріз у патрон може бути видалений із приймального цьому місці зменшується. Розмірами одного чи отвору простим витягуванням у аксіальному накількох таких дистанціювальних елементів можна прямку. Тому стопорні елементи виконують перепросто регулювати дію дросельного пристрою. важно таким чином, щоб аксіального переміщення Фіксувальні засоби є переважно виступами фільтрувального патрона було достатньо для його або заглибинами. Виступи чи заглибини можуть вставляння чи видалення. мати форму циліндра, конуса чи зрізаного конуса. Перший фіксувальний засіб розміщений переДо них належать також, наприклад, втиснені чи важно на утримувальному елементі, виконаному витиснені елементи або буртики. на нижній поверхні дна горловини. Такий утримуУ разі стопорних елементів перевагу мають вальний елемент може бути виконаний різним чистопорні носики, стопорні заглибини чи кільцеві ном. буртики. Згідно зі спеціальною формою виконання У найпростішому виконанні фіксувальні елеутримувальний елемент може бути встановленою менти можуть бути дистанціювальними елементау дні горловини, оснащеною принаймні одним вими. Наприклад, як другий фіксувальний засіб на пускним отвором приймальною камерою, що має дні фільтрувального патрона може бути сформодно і бічну стінку. ваний принаймні один орієнтований назовні виУ переважній формі виконання дно приймальступ, який при вставлянні фільтрувального патроної камери має принаймні один виконаний у вина спирається на виконаний на впускній горловині гляді вм'ятини перший виступ, а дно фільтрувальутримувальний елемент, який утворює перший ного патрона має принаймні один другий виступ, фіксувальний засіб. що о хоплює перший виступ. Ці обидва виступи Перший фіксувальний засіб може бути також виконані з можливістю ковзної взаємодії і тому дном приймальної камери, розміщеної у впускній утворюють напрямні елементи. Крім того, ці вистугорловині. пи можуть бути оснащені стопорними елементами, І навпаки, утримувальний елемент, який може які западають один в інший при вставлянні фільт 9 84613 10 рувального патрона. можливість позиціонування фільтрувального патВиступи фільтрувального патрона і приймальрона. на камера принаймні частково розміщені на відФіксувальні елементи уможливлюють точне стані одне від іншого, завдяки чому між виступами позиціонування фільтрувального патрона, завдяки встановлюється зменшений поперечний переріз, чому забезпечується не лише оптимальне полоякий утворює дросельний пристрій. ження ущільнювальної манжети на приймальному Перший виступ є переважно сформованим у отворі, але й може бути встановлена певна віддні приймальної камери, орієнтованим всередину стань між фільтрувальним патроном і стінкою прициліндричним чи конусним порожнистим елеменймальної камери. Завдяки цьому може бути цілестом, на вільному краї якого виконано орієнтований прямовано регульований поперечний переріз всередину кільцеподібний перший буртик, що попроточного каналу між вихідним отвором фільтрулишає вільним принаймні один випускний отвір, вального патрона і випускним отвором приймальпричому у др угому виступі виконано назовні орієнної камери. тований стрижень, який при вставлянні фільтруваНаявність фіксувальних засобів уможливлює льного патрона входить у циліндричний чи конустакож нове виконання ущільнювальної манжети ний порожнистий елемент. фільтрувального патрона, за допомогою якої моУ цій формі виконання перший напрямний жуть бути покращені правильна посадка фільтруелемент утворений принаймні одним дугоподібним вального патрона і ущільнювальне положення. буртиком, який при вставлянні фільтрувального Для цього передбачено, що ущільнювальна патрона ковзає вздовж зовнішньої поверхні стрижманжета виконана у ви гляді перекидної манжети, ня. Буртик простягається не по всьому внутрішяка плівковим шарніром з'єднана з однією з частин ньому периметру порожнистого елемента, а має патрона, причому перекидна манжета виконана з принаймні один проміжок, який після вставляння можливістю перекидання із першого нижнього пострижня, що є другим напрямним елементом, ложення у др уге верхнє положення і навпаки, а утворює випускний отвір. По внутрішньому перидно горловини має охоплююче приймальний отвір метру порожнистого елемента може бути виконаущільнювальне гніздо, в яке у своєму другому поно кілька дугоподібних буртиків чи сегментів на ложенні западає перекидна манжета. відстані один від іншого, в результаті чого утвоФільтрувальний патрон з перекидною манжерюються кілька випускних отворів. тою у нижньому положенні вставляють зверху у У переважній формі виконання передбачено, приймальний отвір і натискають вниз доти, доки що поперечний переріз вихідного отвору чи ви хідперекидна манжета перейде у верхнє положення і них отворів, заданих буртиком чи буртиками на западе в ущільнювальне гніздо. Ущільнювальне порожнистому елементі, що має форму циліндра гніздо таким чином узгоджене з перекидною манчи зрізаного конуса, вибрано таким чином, що вижетою, що при верхньому положенні перекидної хідний отвір чи ви хідні отвори виконують функцію. манжети фільтрувальний патрон з ущільненням Згідно з іншою формою виконання на зовнішній прилягає до краю приймального отвору і фіксуєтьповерхні стрижня виконано принаймні один дугося в ньому. подібний другий буртик, який при вставлянні фільПерекидання манжети сигналізує користуватрувального патрона западає за перший буртик. чеві, що фільтрувальний патрон зайняв передбаПри цьому перший і другий буртики утворюють чене для нього ущільнене положення. Таким чистопорні елементи. ном усувається як неправильне позиціонування Порожнистий елемент і стрижень розміщені патрона користувачем, так і перекіс патрона при переважно посередині. Перевагою такого розміпереміщенні. щення є те, що в такому разі потрібен лише один Для видалення фільтрувального патрона його фіксувальний засіб і потрібний для нього простір слід лише витягнути вгор у, при чому перекидна може бути невеликим, завдяки чому більший об'єм манжета перекидається у її нижнє положення. надається фільтрувальному засобу. Перекидна манжета утворена переважно плоУ переважній формі виконання приймальна скою смужкою, що простягається назовні у радікамера має виконаний у вигляді вм'ятини перший альному напрямку. виступ у зоні дна і бічної стінки, а фільтрувальний Достатньою видається комбінація фіксувальпатрон має другий виступ також у зоні дна і бічної них засобів у формі напрямних елементів. Викостінки. нання фіксувальних засобів у формі стопорних Перший і другий виступи можуть бути виконані елементів може розглядатися як небажана, оскільпрямокутними, в результаті чого обидва виступи ки при так званому подвійному фіксуванні за домають дві бічні стінки, торцеву стінку і верхню помогою перекидної манжети і, наприклад, у зоні грань. Обидва виступи можуть бути виконані як дна, внаслідок високих вимог до допусків витрати напрямні елементи, які входять один в інший і ковна виготовлення є відповідно високими. зають один по іншому. У фільтрувальному патроні, верхня частина Доцільним є виконання першого стопорного котрого має орієнтований назовні перший кріпильзасобу на двох бічних стінках першого виступу і ний фланець, а друга частина має орієнтований другого стопорного засобу на двох бічних стінках назовні другий кріпильний фланець, якими обидві другого виступ у. Перевагою такого виконання є те, частини патрона з'єднані між собою, перекидна що можуть бути реалізовані більші стопорні зусилманжета з'єднана з одним із двох кріпильних флаля, наприклад у разі пристроїв, в яких вода нагрінців плівковим шарніром. вається. Обидва виступи можуть мати різні розміУщільнювальне гніздо горловини узгоджене з ри, завдяки чому забезпечується лише одна цією перекидною манжетою. Ущільнювальне гніз 11 84613 12 до має конічно розширювану догори ділянку з відФіг.7b, критою всередину упорною ділянкою, за яку зачіпФіг.9 Збільшений переріз нижньої зони обох ляється зовнішня кромка перекидної манжети. впадин згідно з іншою формою виконання по лінії Упорна ділянка може бути виконана у вигляді G-G на Фіг.7а, пазу чи уступу зі щонайменше однією похилою Фіг.10 Вертикальний переріз фільтрувального поверхнею. патрона, Фільтрувальний патрон, який призначений для Фіг.11 Вид зверху фільтрувального патрона встановлення у приймальну горловину, і має верзгідно з Фіг.10, хню частин у зі щонайменше одним вхідним отвоФіг.12 Збільшений переріз крайової зони фільром і нижню частину зі щонайменше одним вихідтрувального патрона згідно з Фіг.10 і 11, ним отвором, а також ущільнювальну манжету, Фіг.13 Збільшений переріз зони приймального відрізняється тим, що він має принаймні один фікотвору впускної горловини, сувальний засіб, розміщений нижче і на відстані Фіг.14 Збільшений переріз зони приймального від ущільнювальної манжети. отвору впускної горловини з прикладеною перекиФіксувальний засіб фільтрувального патрона дною манжетою фільтрувального патрона, виконаний переважно у вигляді дистанціювального Фіг.15 Збільшений переріз зони приймального і/або напрямного і/або стопорного елемента. Фікотвору вп ускної горловини із защіпленою перекидсувальні засоби можуть бути виконані у вигляді ною манжетою фільтрувального патрона, заглибин і виступів, причому заглибини і виступи Фіг.16 Вертикальний переріз зони приймальномають форму циліндра, конуса чи зрізаного конуго отвору впускної горловини згідноз іншою форса. Стопорний елемент може бути виконаний у мою виконання, вигляді стопорного носика, стопорної заглибини чи Фіг.17 Вертикальний переріз впускної горловикільцевого буртика. ни зі встановленим фільтрувальним патроном згіФіксувальний засіб розміщений переважно у дно з іншою формою виконання, зоні нижньої половини фільтрувального патрона, Фіг.18 Переріз по лінії B-B пристрою згідно з переважно у зоні нижньої третини і зокрема у зоні Фіг.17, дна фільтрувального патрона. Фіг.19 Збільшений переріз зони випускного Нижня частина патрона має принаймні один отвору пристрою згідно з Фіг.17. виступ, виконаний переважно у формі орієнтоваНа Фіг.1 зображений вертикальний переріз ного назовні стрижня. впускної горловини 10 зі встановленим фільтруваЗгідно з іншою формою виконання винаходу льним патроном 100. Впускна горловина 10 має виступ виконано прямокутним. бічну стінку 11, яка переходить у дно 12, що має Ущільнювальна манжета виконана у вигляді приймальний отвір 13. Від приймального отвору перекидної манжети, плівковим шарніром з'єдна13 простягається вниз у вигляді утримувального ної з однією з двох частин патрона, причому переелемента 20 приймальна камера 14, яка у свою кидна манжета виконана з можливістю перекиданчергу має бічну стінку 15 і дно 16. ня із першого нижнього положення у друге вер хнє У цю приймальну камеру 14 зверху у аксіальположення і навпаки. ному напрямку вставлений фільтрувальний патрон Перекидна манжета утворена переважно пло100, який має верхню частину 101 і нижнючастину скою смужкою, орієнтованою назовні у радіально110. Верхня частина 101 патрона виконана у форму напрямку. мі даху і має вхідні отвори 102. У зоні з'єднання Нижче форми виконання винаходу детальніше верхньої частини 101 і нижньої частини 110 патропояснюються з використанням фігур. На них схена виконана ущільнювальна манжета 160, яка у матично зображено: зоні приймального отвору 13 прилягає до ущільФіг.1 і 2 Вертикальні перерізи впускної горлонювального гнізда 60 впускної горловини 10. вини із вставленими фільтрувальними патронами Нижня частина 110 фільтрувального патрона згідно з двома формами виконання винаходу, 100 має стінку 111 і дно 112, в якому виконані виФіг.3 Вертикальний переріз впускної горловини хідні отвори 113. зі вставленим фільтрувальним патроном згідно з Приймальна камера 14 виконана таким чином, іншою формою виконання, причому фільтрувальщо бічна стінка 111 фільтрувального патрона 100 ний патрон ще не перебуває у своєму кінцевому розміщена на відстані від бічної стінки 15 і від дна положенні, 16 камери 14. Таким чином відфільтрована рідина Фіг.4 Переріз по лінії F-F пристрою згідно з збирається у нижній частині приймальної камери Фіг.3, 14 і витікає через зображені ліворуч і праворуч Фіг.5 Збільшений переріз зони обох впадин випускні отвори 17. згідно з Фіг.3, Приймальна камера 14 з бічною стінкою 15 і Фіг.6 Збільшений переріз зони обох впадин підном 16 утворює утримувальний елемент 20 для сля встановлення фільтрувального патрона у нофільтрувального патрона 100. На дні 112 фільтрумінальне положення, вального патрона 100 по центру сформований Фіг.7а Вид зверху на порожнистий елемент у другий фіксувальний елемент 130, який у зобраформі зрізаного конуса згідно з Фіг.3, женому прикладі виконаний у формі дистанціюваФіг.7b Вид зверху на порожнистий елемент у льного елемента. Цей фіксувальний елемент 130 формі зрізаного конуса згідно з іншою формою лежить на дні 16 камери, яка таким чином перевиконання, ймає функцію першого фіксувального елемента Фіг.8 Вертикальний переріз порожнистого 30. елемента у формі зрізаного конуса по лінії H-H на Фільтрувальний патрон 100 може бути встав 13 84613 14 лений у приймальну камеру 14 впускної горловини но) забезпечується ущільнення. 10 і вийнятий із неї у аксіальному напрямку, як На Фіг.5 зі збільшенням зображена нижня зона показано подвійною стрілкою. Коли при вставлянні приймальної камери 14 і фільтрувального патрона фільтрувального патрона 100 досягається перед100 у кінцевому положенні згідно з Фіг.3. Другий бачене кінцеве положення, другий фіксувальний виступ 131 має дно 134а і кільцеву бічну стінку елемент 130 лягає на перший фіксувальний еле134b, яка простягається вгору від дна 112 патрона мент 30, тобто на дно 16 приймальної камери 14. 100. На нижній поверхні дна 134а сформовано Особа, що здійснює вставляння патрона 100, віддистанціювальні ребра 139. чуває це за явним виникненням опору, що є сигнаНа Фіг.6 фільтрувальний патрон 100 зображелом про досягнення кінцевого положення. У цьому ний у його кінцевому положенні, в якому забезпекінцевому положенні ущільнювальна манжета 160 чується ущільнення. Між дном 112 фільтрувальноз ущільненням прилягає до ущільнювального гнізго патрона 100 і дном 16 приймальної камери 14 да 60 приймального отвору 13. Таким чином заутворений проточний канал 201, який у зоні обох безпечується оптимальне положення фільтрувавиступів 31, 131 переходить у вертикальний кільльного патрона 100. цевий канал 202, утворений між стінкою 35 порожНа Фіг.2 зображена інша форма виконання нистого елемента 32 і кільцевою стінкою 134b. пристрою, яка відрізняється від форми виконання, Поперечний переріз кільцевого каналу 202 мензображеної на Фіг.1 тим, що на внутрішній поверхший, ніж поперечний переріз проточного каналу ні дна 16 сформовано два перші фіксувальні еле201, тому утворюється дросельний пристрій 200/. менти 30 у формі виступів 31, які діють як дистанКільцевий канал 202 утворює дросельний приціювальні елементи. Дно 112 фільтрувального стрій 200/ лише у випадку, коли випускний отвір 17 патрона 100 лежить на обох цих дистанціювальмає значно більший поперечний переріз. У зобраних елементах 30. У цій формі виконання дно 112 женій формі виконання передбачений лише один переймає функцію другого фіксувального елеменвипускний отвір 17, що має менший поперечний та 130. переріз, ніж кільцевий канал 202, тому за дією виОбидва перші фіксувальні засоби 30 розміщені пускний отвір 17 слід прирівняти з дросельним у проточному каналі 201 між вихідними отворами пристроєм 200у. Таким чином обидва фіксувальні 113 патрона 100 і випускними отворами 17 камери елементи 30, 130 у формі кільцевого буртика 34 і у 14 і зменшують у цьому місці поперечний переріз формі стрижня 132 у складеному стані утворюють потоку. В залежності від виконання і розмірів, кодросельний пристрій 200. Дистанціювальні ребра жен фіксувальний елемент 30 утворює дросель139 лежать на торцевій поверхні 39 порожнистого ний пристрій 200. елемента 32 і тому як дистанціювальні елементи На Фіг.3 зображений вертикальний переріз інутворюють другий фіксувальний засіб 130. шої форми виконання пристрою. Впускна горловиНа Фіг.7b зображена інша форма виконання на 10, з якої заради наочності знято верхню частипорожнистого елемента 32, яка відрізняється від ну, посередині дна 16 має перший виступ 31, форми виконання, зображеної на Фіг.7а тим, що виконаний у вигляді порожнистого елемента 32, загалом застосовано чотири розміщені на відстані що має форму зрізаного конуса. На вільному краї один від іншого буртика 34, що мають форму дуги 33 порожнистого елемента 32 виконано внутрішній кола, завдяки чому між буртиками 34 залишаються кільцевий буртик 34, який, як видно із Фіг.7а, не проміжки 18 для випускних отворів 17. Чи утворюутворює замкнене кільце, а має проміжок 18, який ють ці випускні отвори в сукупності дросельний після вставляння фільтрувального патрона утвопристрій 200 залежить від поперечного перерізу рює випускний отвір 17. проточного каналу, зокрема кільцевого каналу 202 У дні 112 фільтрувального патрона 100 також у зоні порожнистого елемента 32. виконано виступ 131, в якому сформовано стриНа Фіг.8 зображений вертикальний переріз пожень 132, орієнтований вертикально вниз. При рожнистого елемента 32 по лінії H-H згідно з вставлянні фільтрувального патрона 100 у приФіг.7b. Перевагою трикутної форми буртика 34 є ймальну камеру 14 стрижень 132 проникає в поте, що площа контакту з введеним до нього стрижрожнистий елемент 32, причому зовнішня поверхня мінімізується, завдяки чому сили тертя відповіня 133 стрижня 132 ковзає вздовж буртика 34. дно зменшуються і забезпечується легке вставСтрижень 132 і буртик 34 у цій формі виконання ляння і виймання фільтрувального патрона. утворюють перший і другий фіксувальні елементи На Фіг.9 зображена інша форма виконання, в 30, 130, які служать як напрямні елементи. Між якій на зовнішній поверхні стрижня 132 також визовнішньою поверхнею 133 стрижня 132 і стінкою конано буртик 135 (другий буртик). При цьому пе35 порожнистого елемента 32 утворюється випусреріз виконано через порожнистий елемент 32 по кний отвір 17. лінії G-G згідно з Фіг.7а. При вставлянні фільтруНа Фіг.3 фільтрувальний патрон 100 зображевального патрона 100 стрижень 132 проникає до ний на початку процесу вставляння. Тому ущільпорожнистого елемента 32, причому кільцевий нювальна манжета 160, яка у зображеній формі буртик 135 зачіпається за буртик 34, коли дистанвиконана у вигляді перекидної манжети 161, переціювальні ребра 139 прилягають до торцевої побуває ще не у своєму кінцевому положенні. Переверхні 39. Між дистанціювальними ребрами 139 кидна манжета 161 буде описана окремо. передбачені проміжки (тут не зображені), завдяки На Фіг.4 зображено переріз по лінії F-F причому рідина може протікати до випускного отвору строю згідно з Фіг.3. Видно, що стрижень 132 при17. При цій формі виконання буртики 34 і 135 лягає до кільцеподібного буртика 34 і у цьому місці утворюють защіпний фіксатор, а ребра 139 утвоза винятком випускного отвору 17 (на Фіг.4 не видрюють дистанціювальні елементи, причому торце 15 84613 16 ва поверхня 39 порожнистого елемента 32 утвостінками утворені проточні канали 201. рює упор як перший фіксувальний елемент 30. На Фіг.18 зображений переріз по лінії B-B. На На Фіг.10 зображений вертикальний переріз обох бічних стінках 40, 41, 140, 141 прямокутних фільтрувального патрона 100 для пояснення фунуступів 36, 136 виконані фіксувальні засоби 30, 130 кції ущільнювальної манжети 160 із використанням у формі стопорних елементів. Вказані стопорні наступних фігур. Вер хня частина 101 патрона має елементи є стопорними носиками 38, які западакріпильний фланець 120, з'єднаний, переважно ють у відповідні стопорні впадини 138. зварений, з кріпильним фланцем 121 нижньої часТаке виконання стопорних елементів застосотини 110 патрона. Кріпильний фланець 120 проване також на обох прямокутних уступах 36, 37, стягається радіально назовні і має плівковий шар136, 137. нір 162, яким шарнірно приєднана перекидна На Фіг.19 представлене збільшене зображенманжета 161. Перекидна манжета 161 утворена ня прямокутних уступів 37, 137. орієнтованою радіально назовні плоскою смужкою. Позиційні позначення На Фіг.10 перекидна манжета 161 зображена у 10 Впускна горловина її нижньому положенні. Перекидна манжета 161, як 11 Бічна стінка показано на Фіг.11, виконана замкнутою по пери12 Дно горловини метру, так само, як і плівковий шарнір 162. При 13 Приймальний отвір перекиданні із нижнього положення у верхнє защі14 Приймальна камера плене положення слід подолати «мертву точку». 15 Бічна стінка На Фіг.12 перекидна манжета 161 зображена у 16 Дно збільшеному вигляді. Плівковий шарнір 162 вико17 Випускний отвір камери наний у вигляді замкнутого пазу 163 на нижній 18 Проміжок поверхні кріпильного фланця 120. 20 Утримувальний елемент На Фіг.13 зображений збільшений переріз від21 Утримувальна скоба повідного приймального отвору 13. Ущільнюваль22 Ніжка не гніздо 60, з яким взаємодіє перекидна манжета 23 Поперечина 161 при вставлянні фільтрувального патрона, має 30 Перший фіксувальний засіб конічну розширювану догори ділянку 61, яка пере31 Перший виступ ходить в упорну ділянку 62, яка у зображеній на 32 Порожнистий елемент Фіг.13 формі виконання виконана у вигляді пазу 33 Вільний край 63. Паз 63 відкритий радіально всередину; в нього 34 Кільцевий буртик западає перекидна манжета 161, як показано на 35 Стінка порожнистого елемента наступних фігурах 14 і 15. 36 Прямокутний уступ На Фіг.14 зображений початок процесу защі37 Прямокутний уступ пання. Перекидна манжета ще перебуває у своєму 38 Стопорний носик нижньому положенні і дотикається до конічно роз39 Торцева поверхня ширюваної догори ділянки 61. 40 Бічна стінка В ході опускання фільтрувального патрона 100 41 Бічна стінка перекидна манжета 161 переходить у своє вер хнє 42 Торцева стінка положення, причому зовнішня кромка 164 переки43 Верхня грань дної манжети 161 западає у паз 63, як показано на 60 Ущільнювальне гніздо Фіг.15. Повне прилягання до поверхні 61 не є не61 Конічно розширювана догори ділянка обхідним. Ущільнення забезпечується у зоні пазу 62 Упорна ділянка 63. 63 Паз На Фіг.16 представлена альтернатива пазові 64 Уступ 63. Упорна ділянка 62 виконана у вигляді уступу 65 Похила поверхня 64, який має в основному горизонтальну поверхню 66 Горизонтальна поверхня 66 і похилу всередину поверхню 65. 100 Фільтрувальний патрон На Фіг.17 зображений вертикальний переріз 101 Верхня частина впускної горловини 10 зі встановленим фільтрува102 Вхідний отвір льним патроном 100 згідно з наступною формою 110 Нижня частина виконання. Фільтрувальний патрон 100 має зви111 Бічна стінка фільтрувального патрона чайну ущільнювальну манжету 160, яка у зоні при112 Дно фільтрувального патрона ймального отвору 13 прилягає до ущільнювально113 Вихідний отвір патрона го гнізда 60. У бічній стінці 15 і дні 16 приймальної 120 Кріпильний фланець верхньої частини камери 14 сформовані два прямокутні уступи 36, 121 Кріпильний фланець нижньої частини 37. Ці уступи 36, 37 мають кожна дві бічні стінки 130 Другий фіксувальний елемент 40, 41 (не видимі на Фігурі), торцеву стінку 42 і 131 Другий виступ верхню грань 43. У торцевій стінці 42 виконано 132 Стрижень випускний отвір 17. 133 Зовнішня поверхня Відповідні уступи 136, 137, які також виконані 134а Дно прямокутними з бічними стінками 140, 141 (на 134b Кільцева бічна стінка Фіг.17 не видно), торцевою стінкою 142 і верхньою 135 Другий буртик гранню 143, має також патрон 100, причому відпо136 Прямокутний уступ відні стінки патрона і приймальної камери розмі137 Прямокутний уступ щені на відстані одна від іншої, завдяки чому між 138 Стопорна впадина 17 139 Дистанціювальне ребро 140 Бічна стінка 141 Бічна стінка 142 Торцева стінка 143 Верхня грань 160 Ущільнювальна манжета 161 Перекидна манжета 84613 18 162 Плівковий шарнір 163 Замкнутий паз 164 Зовнішня кромка 200, 200/ Дросельний пристрій 201 Проточний канал 202 Кільцевий канал 19 84613 20 21 84613 22 23 84613 24 25 Комп’ютерна в ерстка О. Гапоненко 84613 Підписне 26 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
