Машина для обгортання профілів
Формула / Реферат
1. Машина для обгортання профілів, що містить щонайменше один пристрій для подачі клею, щонайменше одну центральну вісь і щонайменше одну пару активних напрямних для профілів, встановлених з можливістю обертання навколо однієї осі, причому кожна пара напрямних встановлена з можливістю позиціонування під різними кутами.
2. Машина за п. 1, яка відрізняється тим, що пристрій для подачі клею виконаний з можливістю функціонування з обох боків від центральної осі.
3. Машина за п. 1, яка відрізняється тим, що додатково має щонайменше дві вторинні осі, причому центр кожної вторинної осі розташований на кінці плеча, що відходить від центра центральної осі, і щонайменше одну пару активних напрямних для профілів, встановлених з можливістю обертання навколо однієї вторинної осі.
Текст

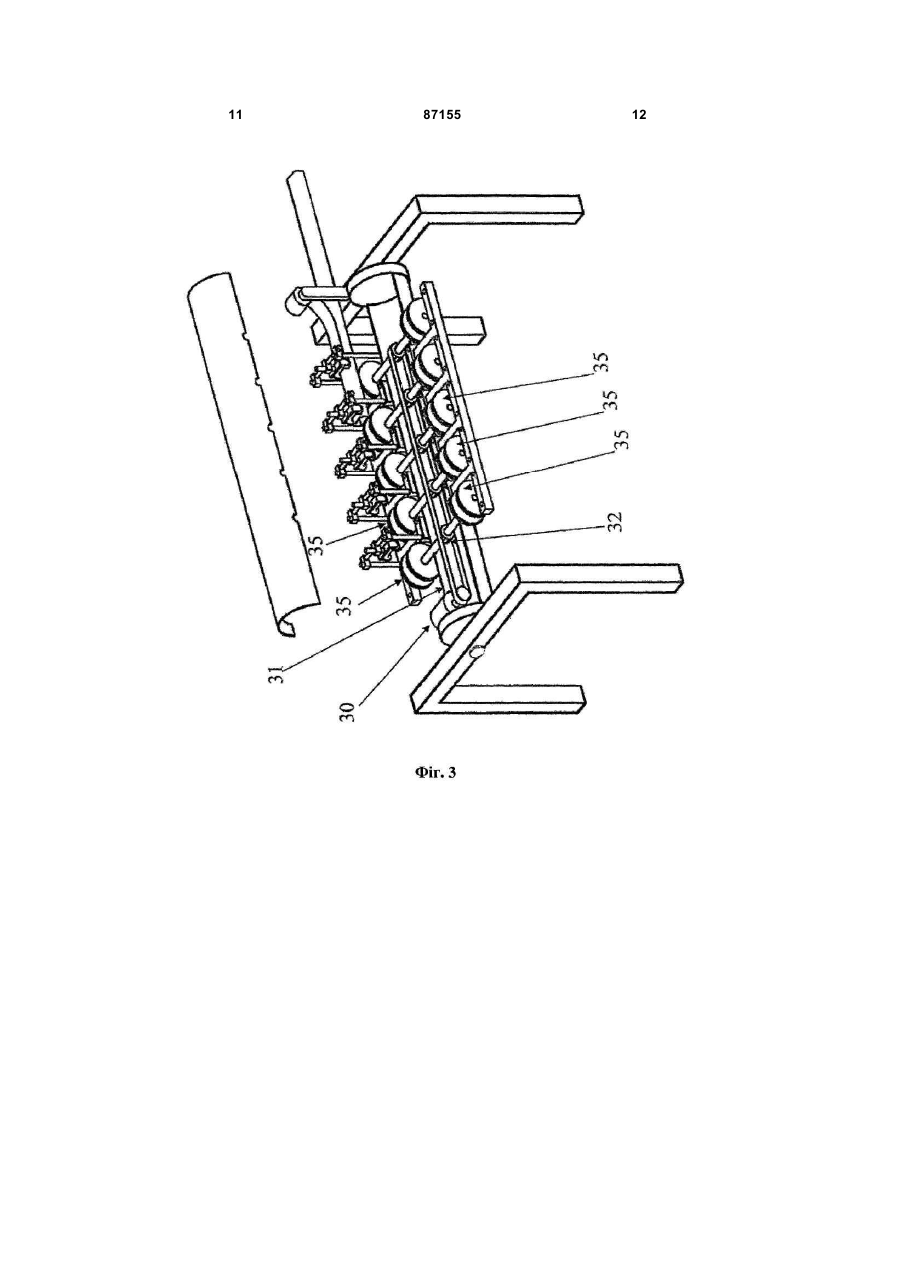

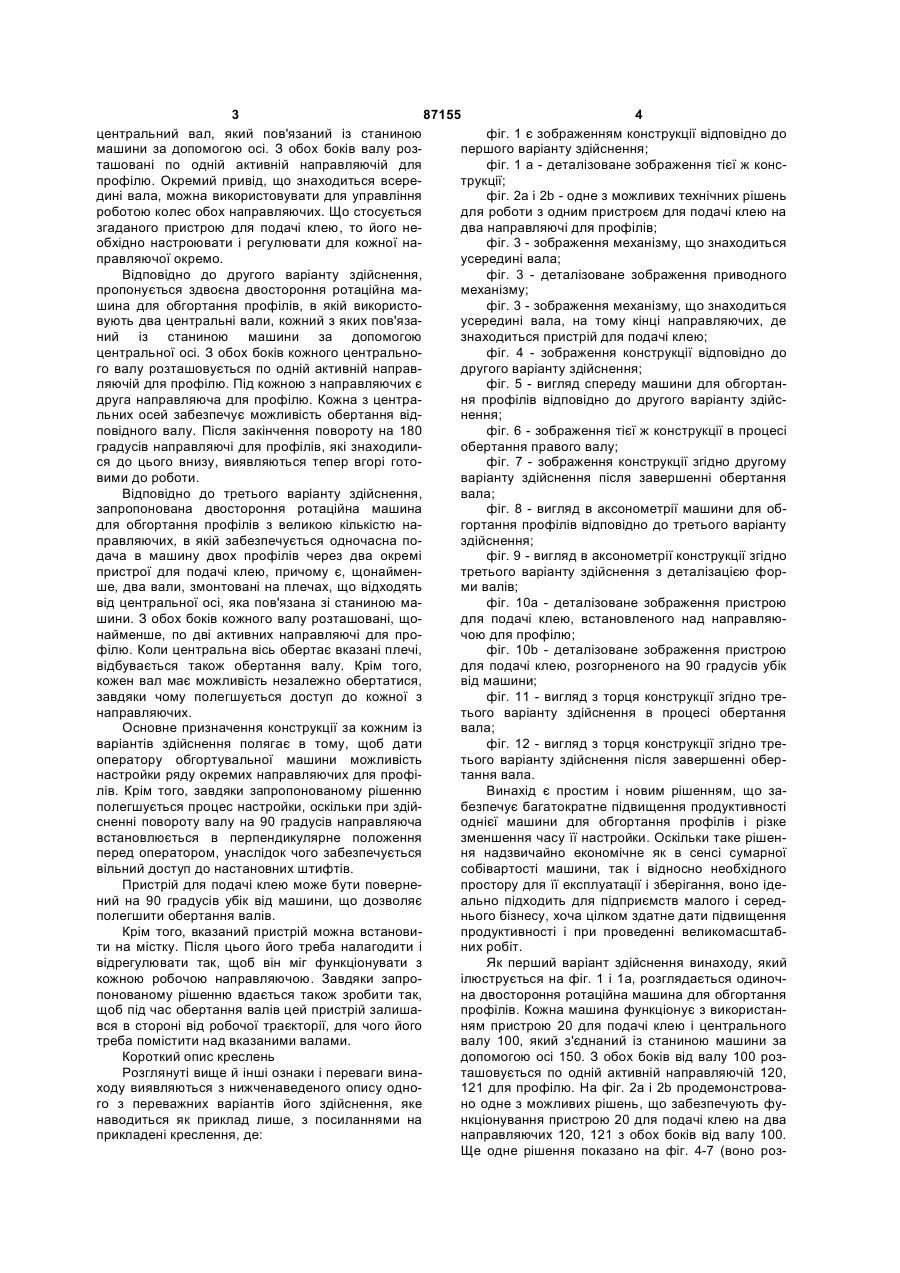

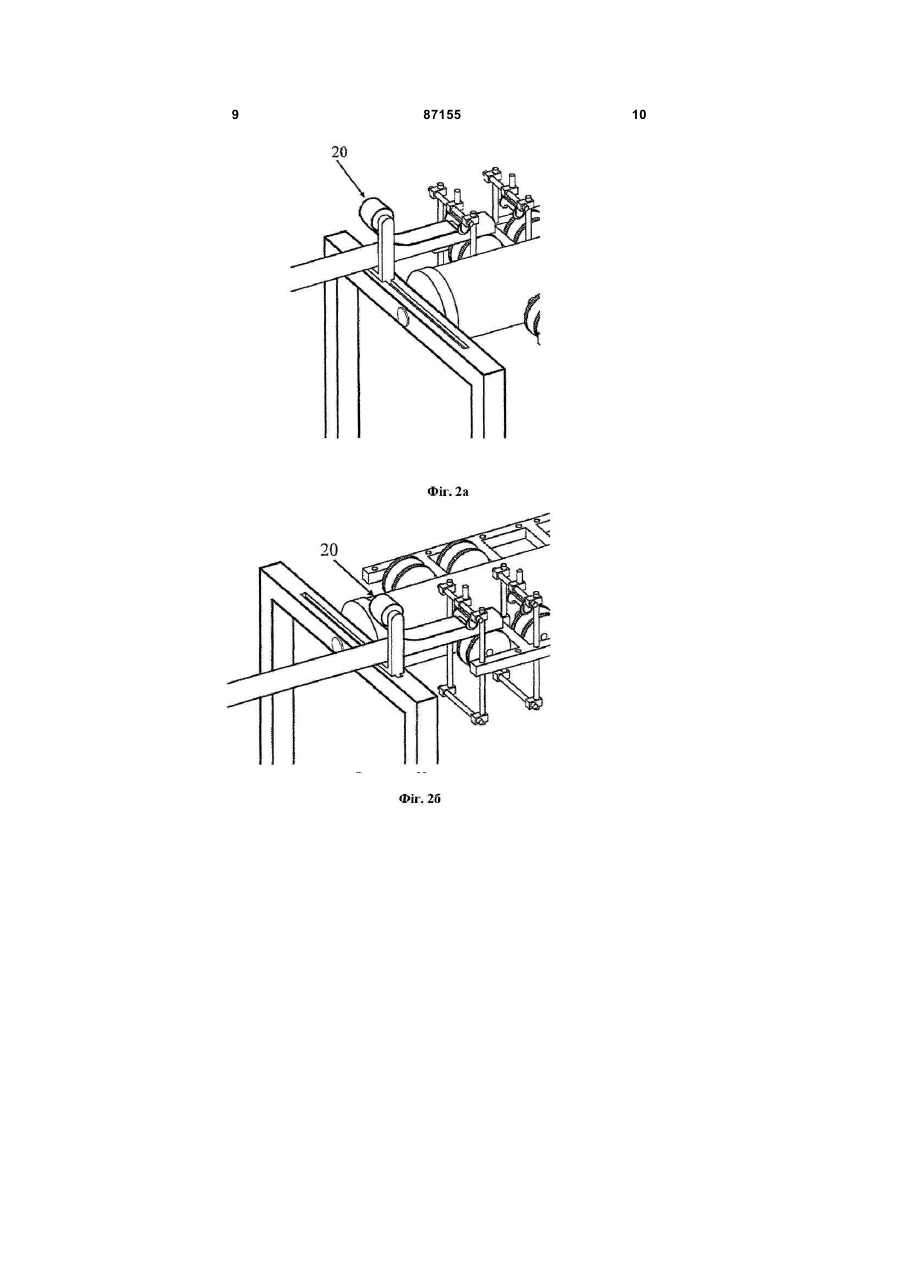

1. Машина для обгортання профілів, що містить щонайменше один пристрій для подачі клею, 3 87155 4 центральний вал, який пов'язаний із станиною фіг. 1 є зображенням конструкції відповідно до машини за допомогою осі. З обох боків валу розпершого варіанту здійснення; ташовані по одній активній направляючій для фіг. 1 а - деталізоване зображення тієї ж конспрофілю. Окремий привід, що знаходиться всеретрукції; дині вала, можна використовувати для управління фіг. 2а і 2b - одне з можливих технічних рішень роботою колес обох направляючих. Що стосується для роботи з одним пристроєм для подачі клею на згаданого пристрою для подачі клею, то його недва направляючі для профілів; обхідно настроювати і регулювати для кожної нафіг. 3 - зображення механізму, що знаходиться правляючої окремо. усередині вала; Відповідно до другого варіанту здійснення, фіг. 3 - деталізоване зображення приводного пропонується здвоєна двостороння ротаційна мамеханізму; шина для обгортання профілів, в якій використофіг. 3 - зображення механізму, що знаходиться вують два центральні вали, кожний з яких пов'язаусередині вала, на тому кінці направляючих, де ний із станиною машини за допомогою знаходиться пристрій для подачі клею; центральної осі. З обох боків кожного центральнофіг. 4 - зображення конструкції відповідно до го валу розташовується по одній активній направдругого варіанту здійснення; ляючій для профілю. Під кожною з направляючих є фіг. 5 - вигляд спереду машини для обгортандруга направляюча для профілю. Кожна з центраня профілів відповідно до другого варіанту здійсльних осей забезпечує можливість обертання віднення; повідного валу. Після закінчення повороту на 180 фіг. 6 - зображення тієї ж конструкції в процесі градусів направляючі для профілів, які знаходилиобертання правого валу; ся до цього внизу, виявляються тепер вгорі готофіг. 7 - зображення конструкції згідно другому вими до роботи. варіанту здійснення після завершенні обертання Відповідно до третього варіанту здійснення, вала; запропонована двостороння ротаційна машина фіг. 8 - вигляд в аксонометрії машини для обдля обгортання профілів з великою кількістю нагортання профілів відповідно до третього варіанту правляючих, в якій забезпечується одночасна поздійснення; дача в машину двох профілів через два окремі фіг. 9 - вигляд в аксонометрії конструкції згідно пристрої для подачі клею, причому є, щонайментретього варіанту здійснення з деталізацією форше, два вали, змонтовані на плечах, що відходять ми валів; від центральної осі, яка пов'язана зі станиною мафіг. 10а - деталізоване зображення пристрою шини. З обох боків кожного валу розташовані, щодля подачі клею, встановленого над направляюнайменше, по дві активних направляючі для прочою для профілю; філю. Коли центральна вісь обертає вказані плечі, фіг. 10b - деталізоване зображення пристрою відбувається також обертання валу. Крім того, для подачі клею, розгорненого на 90 градусів убік кожен вал має можливість незалежно обертатися, від машини; завдяки чому полегшується доступ до кожної з фіг. 11 - вигляд з торця конструкції згідно тренаправляючих. тього варіанту здійснення в процесі обертання Основне призначення конструкції за кожним із вала; варіантів здійснення полягає в тому, щоб дати фіг. 12 - вигляд з торця конструкції згідно треоператору обгортувальної машини можливість тього варіанту здійснення після завершенні обернастройки ряду окремих направляючих для профітання вала. лів. Крім того, завдяки запропонованому рішенню Винахід є простим і новим рішенням, що заполегшується процес настройки, оскільки при здійбезпечує багатократне підвищення продуктивності сненні повороту валу на 90 градусів направляюча однієї машини для обгортання профілів і різке встановлюється в перпендикулярне положення зменшення часу її настройки. Оскільки таке рішенперед оператором, унаслідок чого забезпечується ня надзвичайно економічне як в сенсі сумарної вільний доступ до настановних штифтів. собівартості машини, так і відносно необхідного Пристрій для подачі клею може бути повернепростору для її експлуатації і зберігання, воно ідений на 90 градусів убік від машини, що дозволяє ально підходить для підприємств малого і середполегшити обертання валів. нього бізнесу, хоча цілком здатне дати підвищення Крім того, вказаний пристрій можна встановипродуктивності і при проведенні великомасштабти на містку. Після цього його треба налагодити і них робіт. відрегулювати так, щоб він міг функціонувати з Як перший варіант здійснення винаходу, який кожною робочою направляючою. Завдяки запроілюструється на фіг. 1 і 1а, розглядається одиночпонованому рішенню вдається також зробити так, на двостороння ротаційна машина для обгортання щоб під час обертання валів цей пристрій залишапрофілів. Кожна машина функціонує з використанвся в стороні від робочої траєкторії, для чого його ням пристрою 20 для подачі клею і центрального треба помістити над вказаними валами. валу 100, який з'єднаний із станиною машини за Короткий опис креслень допомогою осі 150. З обох боків від валу 100 розРозглянуті вище й інші ознаки і переваги винаташовується по одній активній направляючій 120, ходу виявляються з нижченаведеного опису одно121 для профілю. На фіг. 2а і 2b продемонстроваго з переважних варіантів його здійснення, яке но одне з можливих рішень, що забезпечують фунаводиться як приклад лише, з посиланнями на нкціонування пристрою 20 для подачі клею на два прикладені креслення, де: направляючих 120, 121 з обох боків від валу 100. Ще одне рішення показано на фіг. 4-7 (воно роз 5 87155 6 глядається нижче). Для того, щоб стала можливою цій, тоді як інші можна використовувати для проробота з пристроєм для подачі клею, необхідно філів оригінальної форми. спочатку виконати його настройку і регулювання Відповідно до інших конфігурацій конструкції в стосовно кожної направляючої для профілю окрерамках того ж варіанту, може бути передбачено мо. кількість валів 300, яка буде більше або менше На фіг. 3, 3а і 3b показаний приводний мехашести. Крім того, на кожен вал 300 можна переднізм, що знаходиться усередині валу. Є одиночний бачити більше двох направляючих 320, залежно приводний пристрій 30, який можна використовувід розмірів валів і центрального приводного мевати для приведення в дію коліс 35 на обох напраханізму 45, а також від доступного простору. вляючих. Цей пристрій приводить в дію стрічку 31, На фіг. 10а і 10b приведені деталізовані види від якої, у свою чергу, приводяться в дію шестерні пристрою 20 для подачі клею. На фіг. 10а цей при32 кожної пари коліс 35 направляючих. стрій розташовується над направляючою 320, з На фіг. 4 показана конструкція згідно другого тим щоб клей міг подаватися на профіль, а на фіг. варіанту здійснення, яка є здвоєною двосторон10b видно, що він повернений на 90 градусів убік ньою ротаційною машиною для обгортання профівід станини машини, що зроблено для полегшення лів. У її склад входять два центральні вали 200, обертання плечей 40. кожний з яких сполучений із станиною машини за На фіг. 11 і 12 приведений вигляд тієї ж консдопомогою центральної осі 250, причому з обох трукції збоку, де центральний привідний механізм боків від кожного центрального валу 200 є по одній 45 забезпечує обертання плечей 40, які повертаактивній направляючій 220, 221 для профілів. На ються на центральній осі 350, внаслідок чого прифіг. 5 приведений вид цієї конструкції з торця. Тут водяться в обертання вали 300 і 301. У свою черможна чітко бачити, що під кожною з направляюгу, кожний із валів 300, 301, обертаючись, чих 220, 221 для профілів знаходиться по другій приводить в обертання кожну пару встановлених направляючій, відповідно, 222 і 223. Як показано на них направляючих 320 і 321. Основне признана фіг. 6, вали 200 мають можливість обертання чення кожної з розглянутих вище конструкцій згідна своїй осі 250. Це обертання, яке тут для просно трьох варіантів здійснення полягає в тому, щоб тоти продемонстровано тільки стосовно правого надати оператору обгортувальної машини можливалу 200, може здійснювати кожний з цих валів. вість настройки ряду окремих направляючих для Відразу після закінчення обороту на 180 градусів профілів - чотирьох відповідно до першого варіаннаправляючі 222, 223, які до цього були внизу, ту, восьми відповідно до другого і двадцяти чотивиявляються тепер вгорі і, як видно на фіг. 7, готорьох - відповідно до третього варіанту. Крім того, ві до використання. завдяки розглянутим варіантам полегшується проНа фіг. 8 і 9 показана конструкція згідно трецедура настройки, оскільки при повороті вала 100, тього варіанту здійснення, яка є двосторонньою 200, 300 на 90 градусів направляюча 120, 220, 320 ротаційною машиною для обгортання профілів з встановлюється в перпендикулярне положення великою кількістю направляючих. Завдяки такій перед оператором, забезпечуючи легкий доступ до конструкції забезпечується можливість одночасної настановних штифтів. подачі в машину двох профілів. Ця машина місЯк видно на фіг. 4, пристрій 20 для подачі тить, щонайменше, шість валів 300, кожен кінець клею згідно другого варіанта здійснення може бути яких сполучений з одним кінцем окремого плеча поміщений на містку 36. В цьому випадку його не40. Другі кінці всіх плечей 40 сходяться в центрі обхідно настроїти і відрегулювати так, щоб він міг загальної втулки, яка з'єднана із станиною машини використовуватися для кожної з направляючих, що за допомогою центральної осі 350. З обох боків знаходяться вгорі. Крім того, завдяки такому технікожного валу 300 є, щонайменше, по дві активні чному рішенню пристрій 20 не перешкоджає обернаправляючі 320 для профілів. На фіг. 8 чітко видтанню вала 200, оскільки його можна помістити но конфігурація валів 300, встановлених на плечах над іншим валом 200, звільнивши тим самим місце 40. Тут показані також два профілі, укладені на для обертання. окремі направляючі 320 і 321, поодинці з кожної Відповідно до інших варіантів здійснення, мосторони станини, які одночасно входять в машину, жна розробити машини з додатковими валами і проходячи через два окремі пристрої 20 для поданаправляючими. Можливі також інші модифікації чі клею. Плечі 40 приводять в обертання центрапристрою для подачі клею. льним приводним механізмом 45, який показаний Хоча розкрита вище конструкція містить конкна фіг. 9. Крім того, на фіг. 9 приведений спрощеретні ознаки, не слід розуміти їх як винаходи, що ний вид конструкції згідно третього варіанту здійсскільки-небудь обмежують об'єм, оскільки вони нення з чіткою деталізацією форми валів 300. приведені лише як приклади, що ілюструють переЗавдяки даному варіанту досягається ряд доважні варіанти здійснення. Фахівці в даній області даткових переваг економії часу. Одне з них полятехніки цілком можуть передбачити інші можливі гає в тому, що оператор машини може одночасно варіанти в рамках обсягу винаходу. Відповідно, настроювати декілька направляючих 320. Друга цей обсяг визначається не розглянутими тут варіперевага полягає в тому, що, враховуючи наявантами, а приведеними нижче пунктами формули ність великої кількості наявних направляючих 320, винаходу та їхніми еквівалентами, що мають юридеякі з них можуть бути заздалегідь відрегульовані дичну силу. на установку стандартних профільних конфігура 7 87155 8 9 87155 10 11 87155 12 13 87155 14 15 87155 16 17 87155 18 19 87155 20 21 87155 22 23 87155 24 25 Комп’ютерна верстка І. Скворцова 87155 Підписне 26 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for wrapping profiles
Автори англійськоюHalfon Amos, Harari Mordechai
Назва патенту російськоюМашина для обёртывание профилей
Автори російськоюХалфон Амос, Харари Мордехай
МПК / Мітки
МПК: B32B 37/14
Мітки: машина, профілів, обгортання
