Спосіб виготовлення гнутих профілів

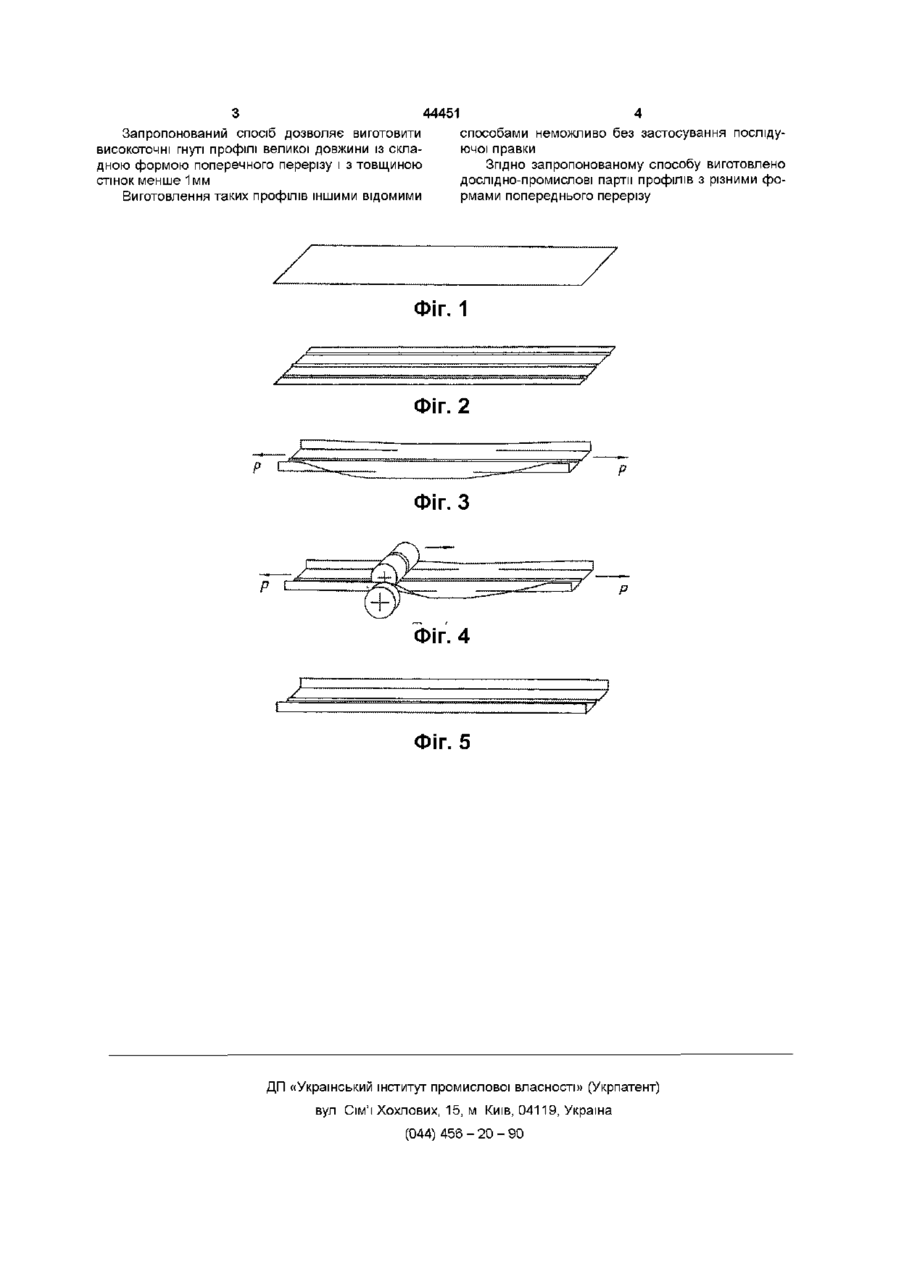

Спосіб виготовлення гнутих профілів шляхом місцевого згину кінцевих ділянок, наступного розтягу і калібровки, який відрізняється тим, що перед згинанням здійснюють попереднє гофрування заготовки у місцях майбутнього згину і розгадування продольних ребер жорсткості Винахід стосується обробки металів тиском і призначений для використання при виготовлені тонкостінних гнутих профілів Існує спосіб виготовлення гнутих профілів шляхом місцевого згину кінцевих ділянок плоскої заготовки і наступного розтягнення до одержання необхідної форми поперечного перерізу профілю по всій довжині І А с 653000 СССР Способ изготовления гнутых профилей / В А Новошицкий СССР, В Н Цымбалюк СССР.-Заявлено 02 06 75, Опубл 25 03,79 Бюл №11 Недоліком такого способу гнуття є невисока точність гнутих профілів з малопластичних матеріалів, а також профілів з малими радіусами кривизни Найбільш близьким технічним рішенням до заявляемого е спосіб гнуття шляхом місцевого згину кінцевих ділянок плоскої заготовки і наступного розтягнення при якому одночасно з прикладенням розтягуючих зусиль здійснюють послідовний згин ділянок заготовки по довжині у площині, перпендикулярній її продольной ВІСІ А с 929274 СССР Способ изготовления гнутых профилей /В А Новошицкий СССР, В Н Цымбалюк СССР Заявлено 17,07 78, Опубл 23 05 82 Бюл №19 Недоліком цього способу є складність виготовлення профілів з малими радіусами кривизни в місцях згину, а також профілів підвищеної жорсткості з гофрами попередньо наносять гофри на ділянках згину, а також гофри, що забезпечують підвищену жорсткість профілів Позитивний ефект від застосування запропонованого способу полягає втому, що розширюється сортамент виготовляємих профілів Сутність винаходу пояснюється малюнками, на яких зображені основні операції по виготовленню профілів фіг 1 початкова плоска заготовка, фіг 2 плоска заготовка з попередньо нанесеними гофрами, фіг 3 місцевий згин кінцевих ділянок заготовки, та прикладення розтягуючого зусилля, фіг 4 калібрування і послідовний згин ділянок заготовки по довжині в площині, перпендикулярній и продольній осі, фіг 5 готовий профіль Запропонований спосіб може бути здійсненим за допомогою спеціальної розтяжної машини Така машина містить нерухому і тягнучу згинальні головки зі штампами для здійснення згину кінцевих ділянок і розтягнення заготовки, рухому калібруючу каретку з калібруючими роликами При здійснені запропонованого способу на заготовці виконуються гофри за допомогою деформуючих роликів або на згинальному пресі, після цього кінцеві ділянки заготовки укладаються у направляючі штампи згинальних головок і переміщують пуансони, здійснюючи тим самим гнуття і фіксацію ділянок заготовки При переміщені тягнучої згинальної головки заготовка розтягується Рухома калібруюча каретка, що встановлена у одному з крайніх положень, переміщується у друге, калібруючи профіль Після калібрування готовий виріб звільнюється і виймається із машини Метою винаходу є розширення технологічних можливостей способу шляхом виготовлення профілів з різною формою поперечного перерізу та підвищеної жорсткості Поставлена мета досягається тим, що перед згинанням здійснюють гофрування заготовки у місцях майбутнього згину і розташування продольних ребер жорсткості, що на плоску заготовку ю 44451 Запропонований спосіб дозволяє виготовити високоточні гнуті профілі великої довжини із складною формою поперечного перерізу і з товщиною стінок менше 1мм Виготовлення таких профілів іншими відомими 4 способами неможливо без застосування послідуючої правки Згідно запропонованому способу виготовлено дослідно-промислові партії профілів з різними формами попереднього перерізу ФІГ. 1 ФІГ. 2 Фіг. З Фіг. 4 Э Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
