Блок фільтрації

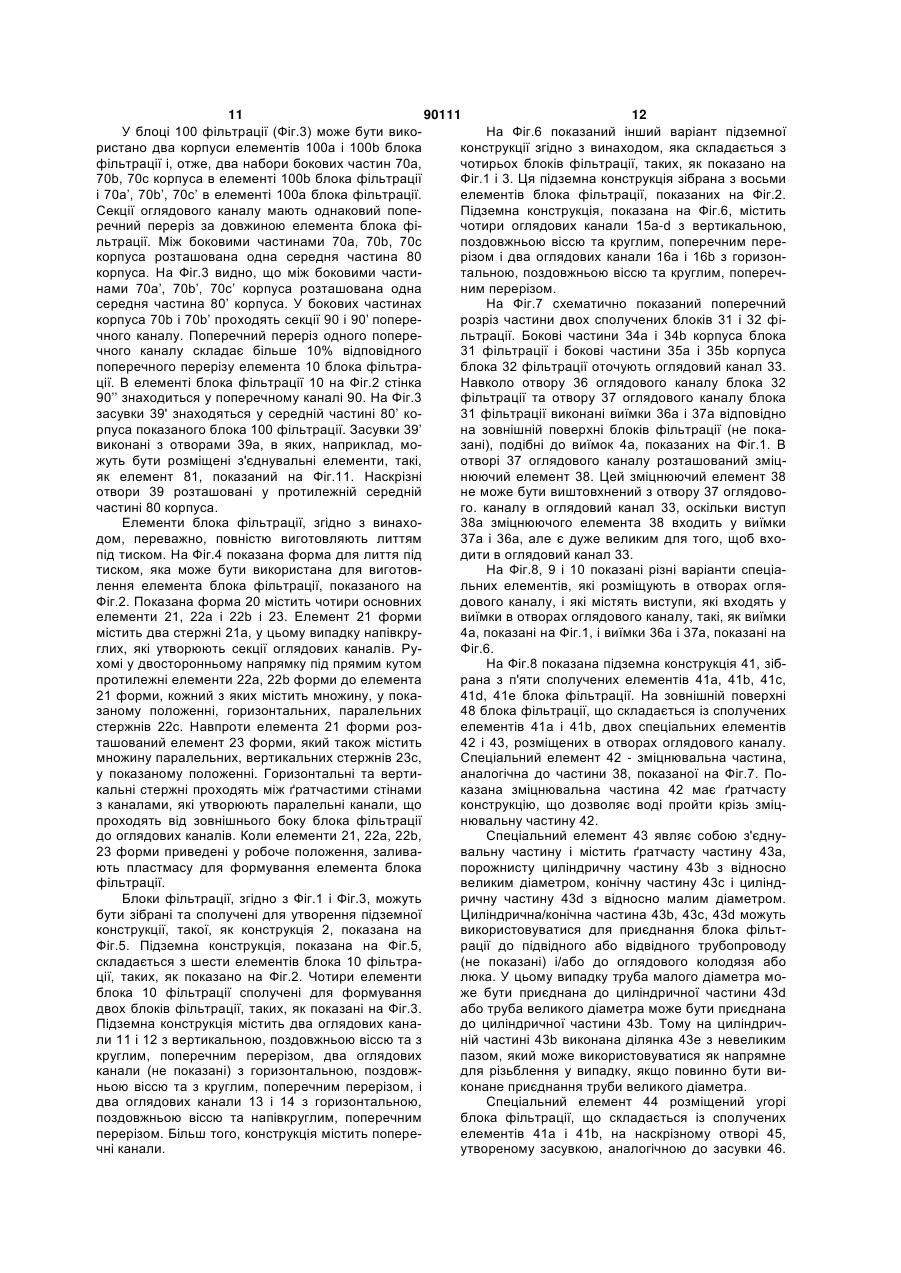

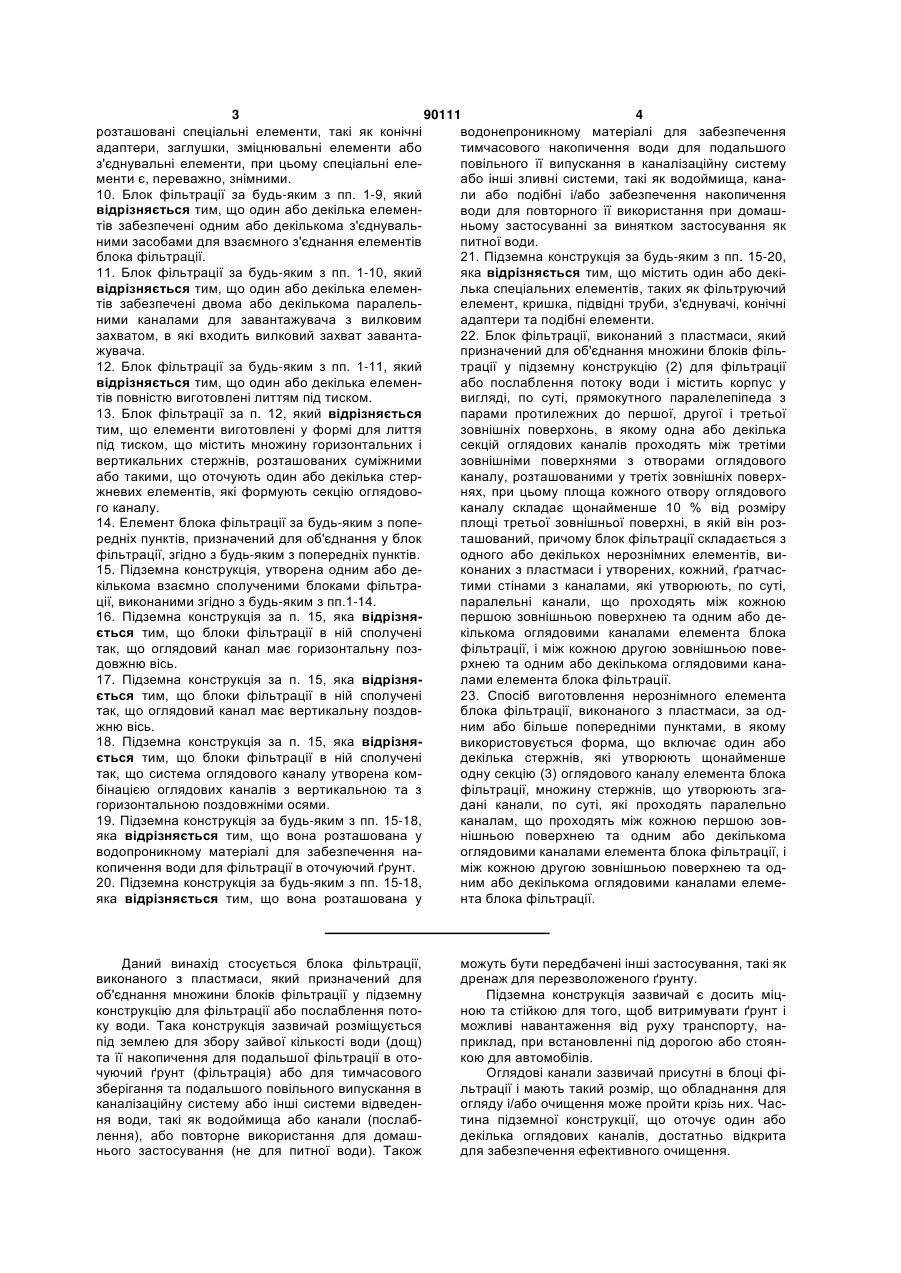

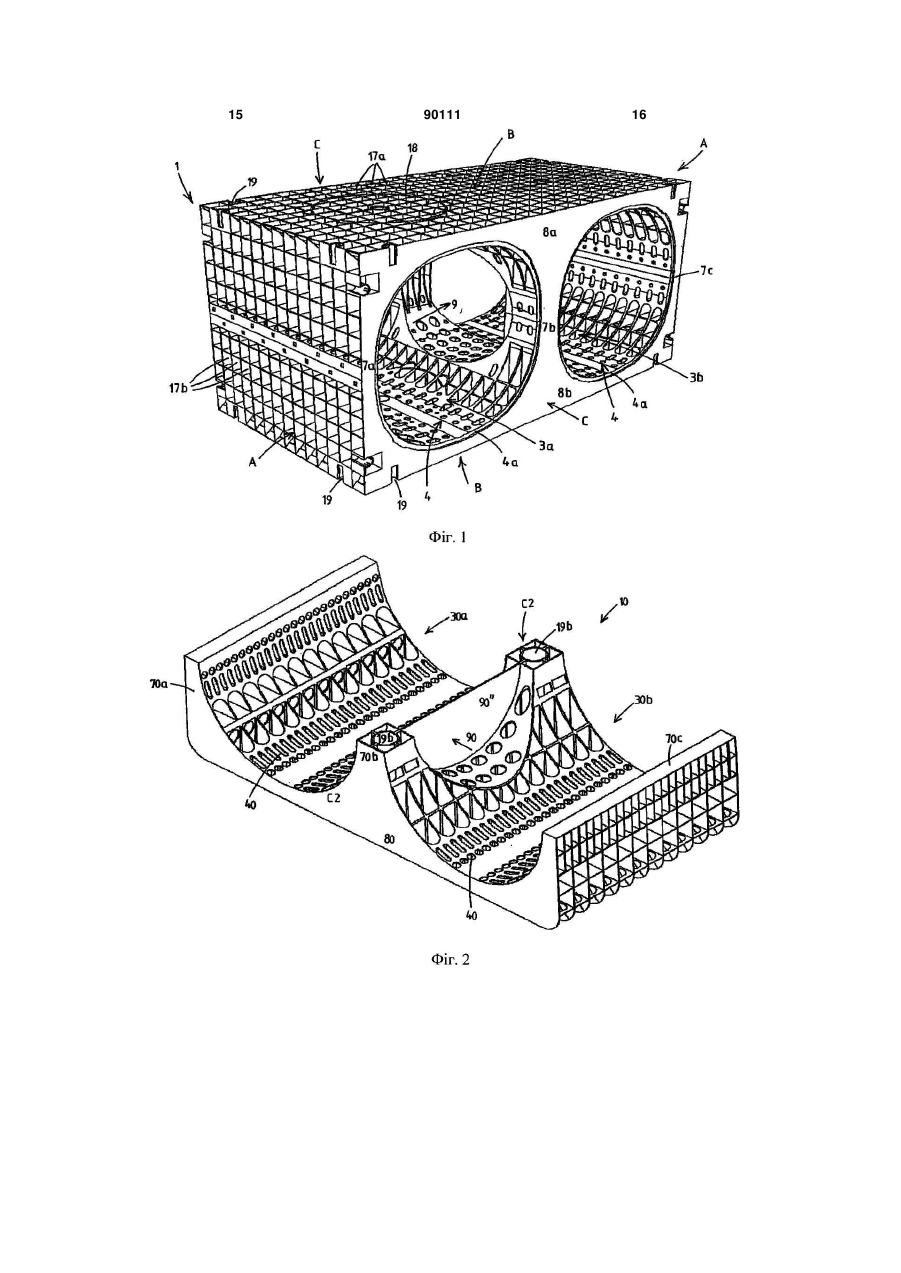

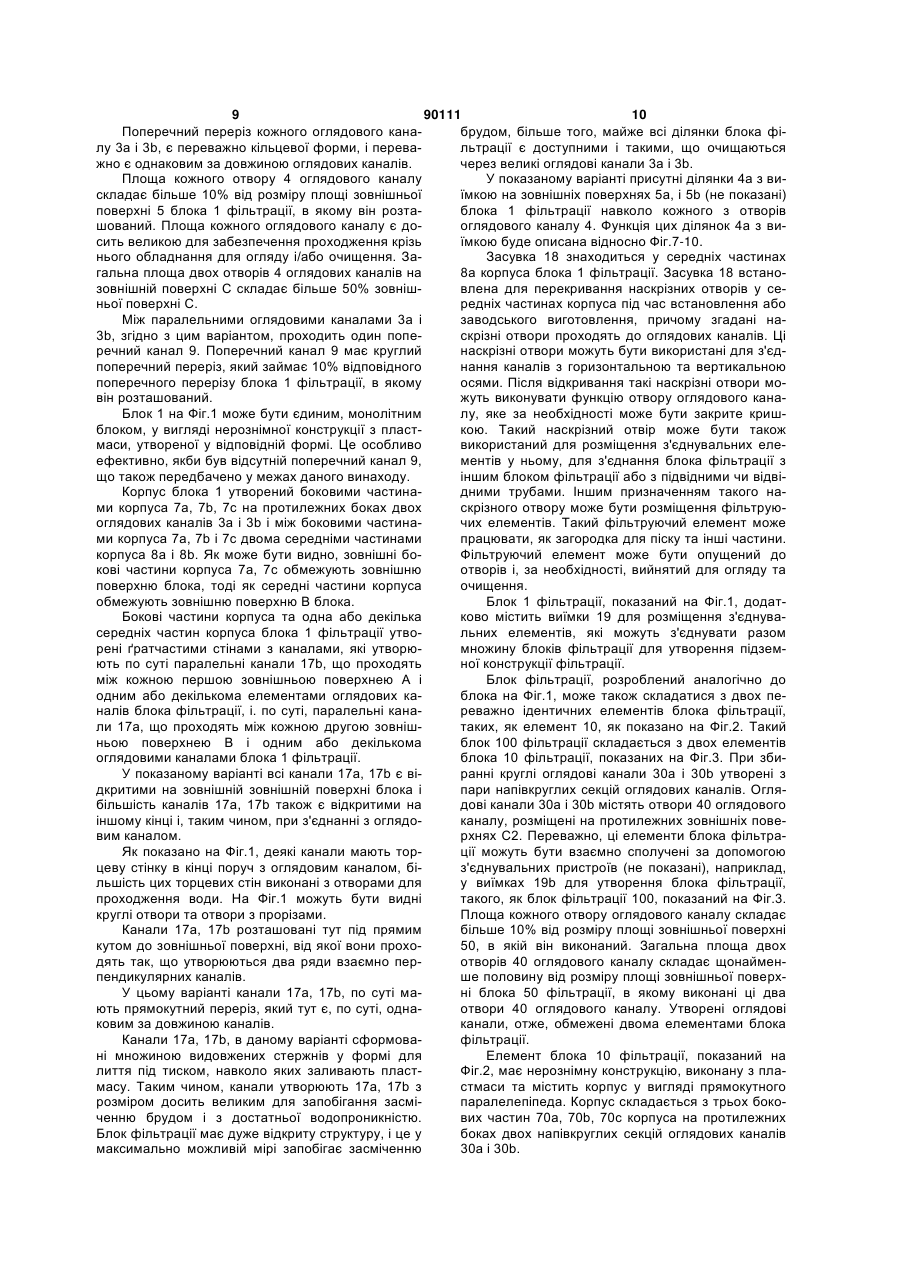

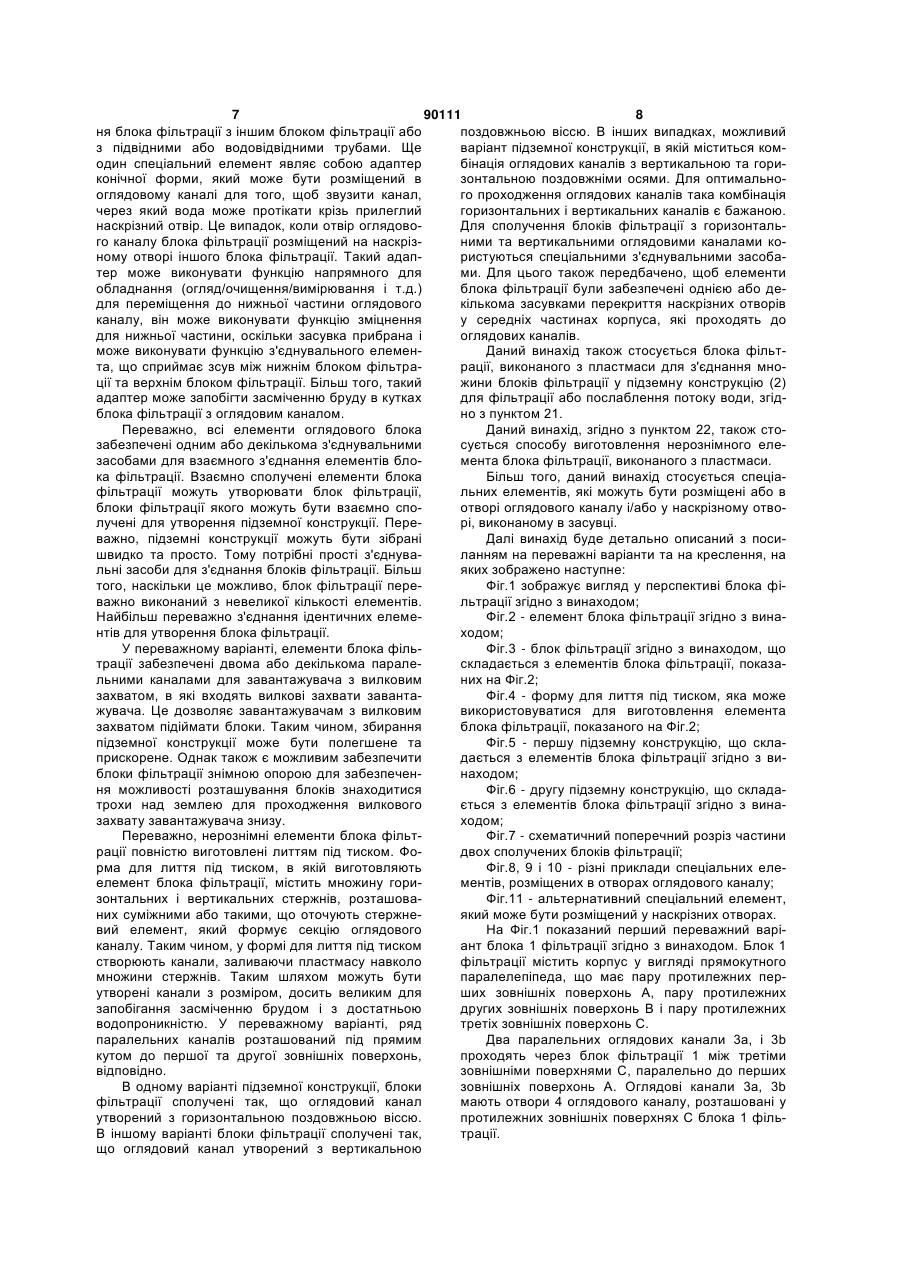

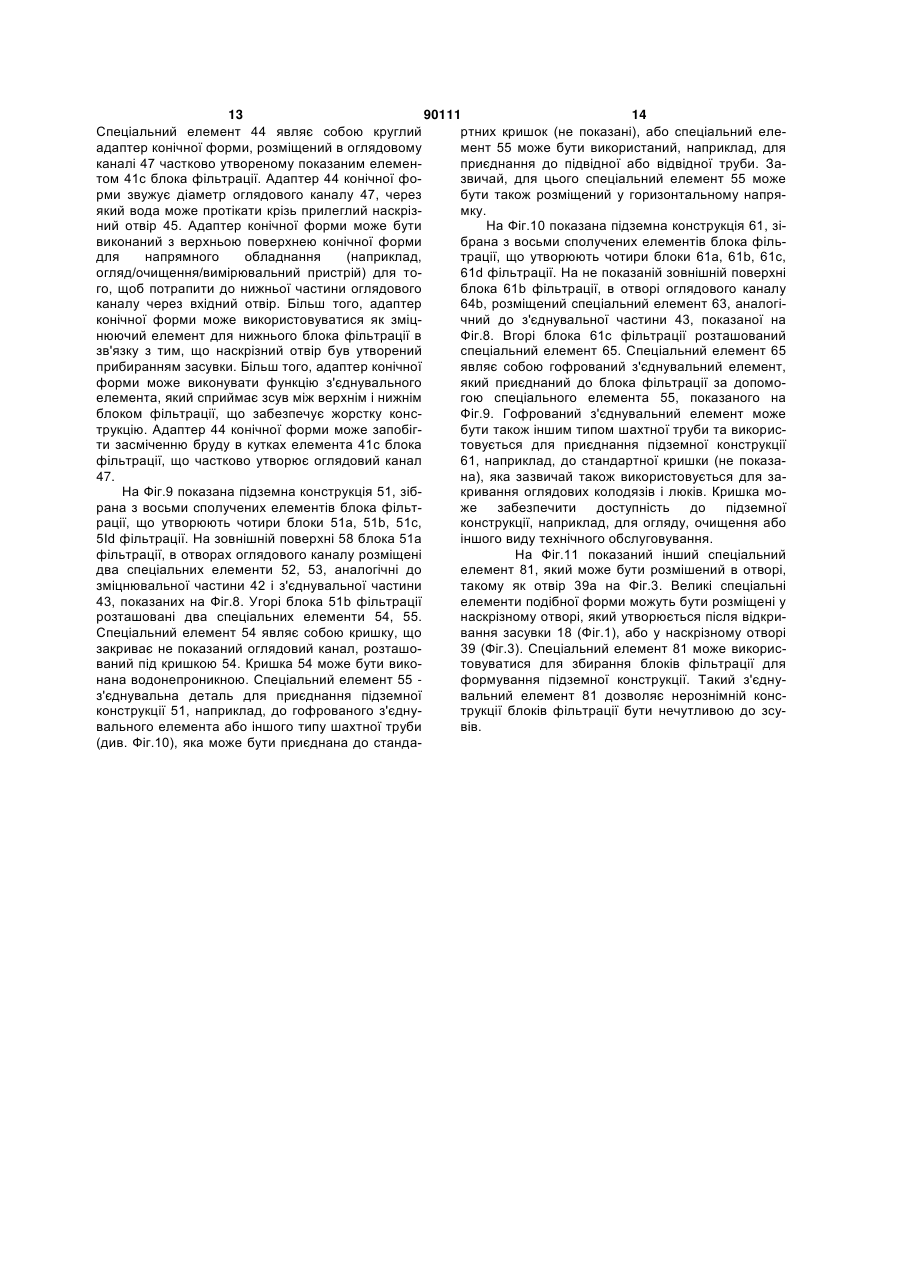

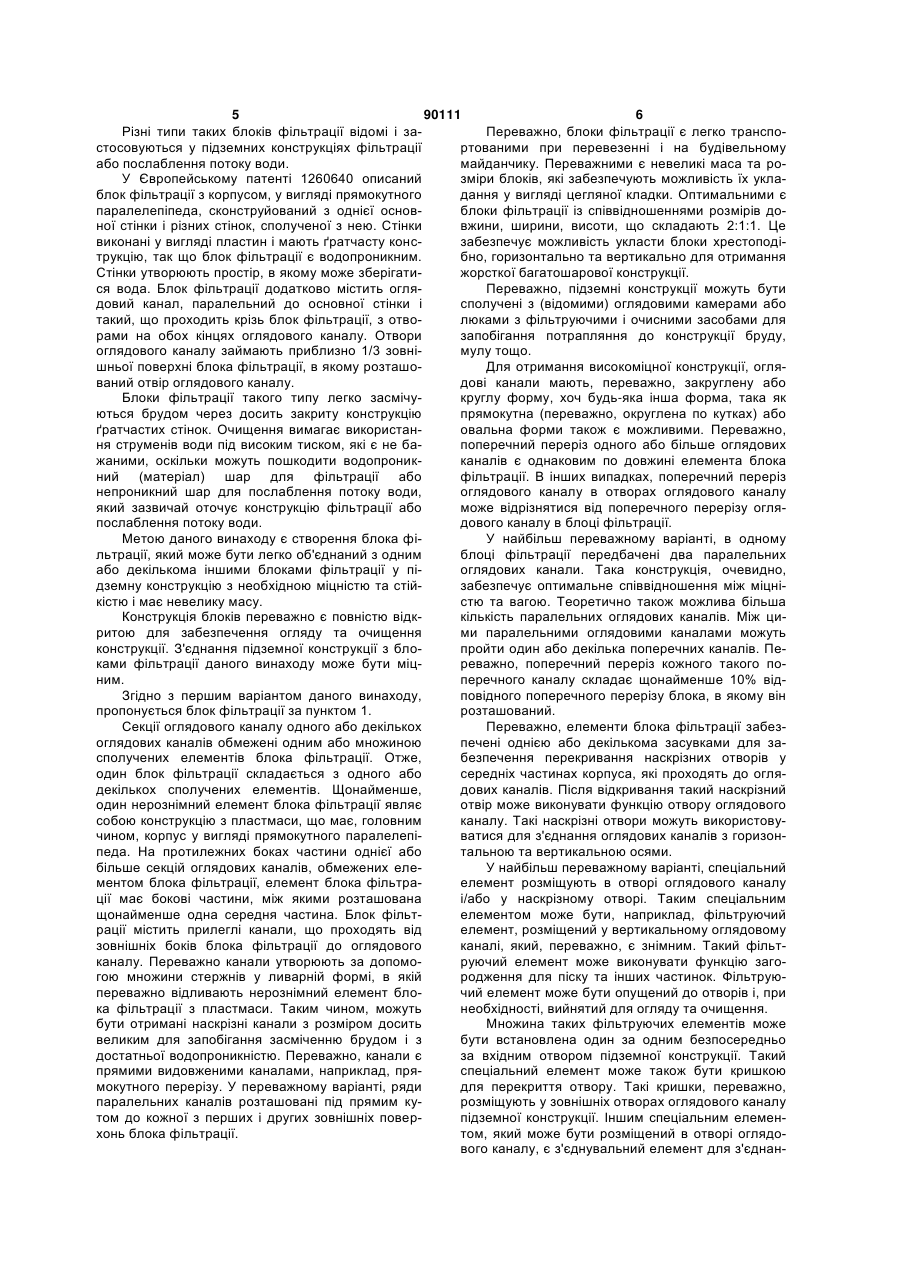

1. Блок (1) фільтрації, виконаний з пластмаси, який призначений для об'єднання множини блоків фільтрації у підземну конструкцію (2) для фільтрації або послаблення потоку води і містить корпус у вигляді, по суті, прямокутного паралелепіпеда, що має пари протилежних першої, другої і третьої зовнішніх поверхонь, щонайменше один оглядовий канал (3), що проходить через блок фільтрації, з отворами (4), розташованими на протилежних третіх зовнішніх поверхнях (5) блока фільтрації, при цьому площа кожного отвору оглядового каналу складає щонайменше 10 % від розміру площі третьої зовнішньої поверхні, в якій він розташований, один елемент або множину сполучених елементів блока фільтрації, при цьому одна або декілька секцій одного або декількох оглядових каналів обмежені одним або множиною вказаних сполучених елементів, при цьому щонайменше один елемент блока фільтрації являє собою нерознімну конструкцію з пластмаси, що має корпус у вигляді, по суті, прямокутного паралелепіпеда з боковими частинами (7) корпусу, по суті, на протилежних боках частини однієї або декількох секцій оглядових каналів і щонайменше з однією середньою частиною (8) корпусу, розташованою між його боковими частинами, причому перші зовнішні поверхні утворені боковими частинами корпусу, а другі зовнішні поверхні утворені середніми частинами корпусу, який відрізняється тим, що бокові 2 (19) 1 3 90111 4 розташовані спеціальні елементи, такі як конічні водонепроникному матеріалі для забезпечення адаптери, заглушки, зміцнювальні елементи або тимчасового накопичення води для подальшого з'єднувальні елементи, при цьому спеціальні елеповільного її випускання в каналізаційну систему менти є, переважно, знімними. або інші зливні системи, такі як водоймища, кана10. Блок фільтрації за будь-яким з пп. 1-9, який ли або подібні і/або забезпечення накопичення відрізняється тим, що один або декілька елеменводи для повторного її використання при домаштів забезпечені одним або декількома з'єднувальньому застосуванні за винятком застосування як ними засобами для взаємного з'єднання елементів питної води. блока фільтрації. 21. Підземна конструкція за будь-яким з пп. 15-20, яка відрізняється тим, що містить один або декі11. Блок фільтрації за будь-яким з пп. 1-10, який відрізняється тим, що один або декілька елеменлька спеціальних елементів, таких як фільтруючий тів забезпечені двома або декількома паралельелемент, кришка, підвідні труби, з'єднувачі, конічні ними каналами для завантажувача з вилковим адаптери та подібні елементи. захватом, в які входить вилковий захват заванта22. Блок фільтрації, виконаний з пластмаси, який жувача. призначений для об'єднання множини блоків філь12. Блок фільтрації за будь-яким з пп. 1-11, який трації у підземну конструкцію (2) для фільтрації відрізняється тим, що один або декілька елеменабо послаблення потоку води і містить корпус у тів повністю виготовлені литтям під тиском. вигляді, по суті, прямокутного паралелепіпеда з 13. Блок фільтрації за п. 12, який відрізняється парами протилежних до першої, другої і третьої тим, що елементи виготовлені у формі для лиття зовнішніх поверхонь, в якому одна або декілька під тиском, що містить множину горизонтальних і секцій оглядових каналів проходять між третіми вертикальних стержнів, розташованих суміжними зовнішніми поверхнями з отворами оглядового або такими, що оточують один або декілька стерканалу, розташованими у третіх зовнішніх поверхжневих елементів, які формують секцію оглядовонях, при цьому площа кожного отвору оглядового го каналу. каналу складає щонайменше 10 % від розміру 14. Елемент блока фільтрації за будь-яким з попеплощі третьої зовнішньої поверхні, в якій він розредніх пунктів, призначений для об'єднання у блок ташований, причому блок фільтрації складається з фільтрації, згідно з будь-яким з попередніх пунктів. одного або декількох нерознімних елементів, ви15. Підземна конструкція, утворена одним або деконаних з пластмаси і утворених, кожний, ґратчаскількома взаємно сполученими блоками фільтратими стінами з каналами, які утворюють, по суті, ції, виконаними згідно з будь-яким з пп.1-14. паралельні канали, що проходять між кожною 16. Підземна конструкція за п. 15, яка відрізняпершою зовнішньою поверхнею та одним або деється тим, що блоки фільтрації в ній сполучені кількома оглядовими каналами елемента блока так, що оглядовий канал має горизонтальну позфільтрації, і між кожною другою зовнішньою поведовжню вісь. рхнею та одним або декількома оглядовими кана17. Підземна конструкція за п. 15, яка відрізнялами елемента блока фільтрації. ється тим, що блоки фільтрації в ній сполучені 23. Спосіб виготовлення нерознімного елемента так, що оглядовий канал має вертикальну поздовблока фільтрації, виконаного з пластмаси, за оджню вісь. ним або більше попередніми пунктами, в якому 18. Підземна конструкція за п. 15, яка відрізнявикористовується форма, що включає один або ється тим, що блоки фільтрації в ній сполучені декілька стержнів, які утворюють щонайменше так, що система оглядового каналу утворена комодну секцію (3) оглядового каналу елемента блока бінацією оглядових каналів з вертикальною та з фільтрації, множину стержнів, що утворюють згагоризонтальною поздовжніми осями. дані канали, по суті, які проходять паралельно 19. Підземна конструкція за будь-яким з пп. 15-18, каналам, що проходять між кожною першою зовяка відрізняється тим, що вона розташована у нішньою поверхнею та одним або декількома водопроникному матеріалі для забезпечення наоглядовими каналами елемента блока фільтрації, і копичення води для фільтрації в оточуючий ґрунт. між кожною другою зовнішньою поверхнею та од20. Підземна конструкція за будь-яким з пп. 15-18, ним або декількома оглядовими каналами елемеяка відрізняється тим, що вона розташована у нта блока фільтрації. Даний винахід стосується блока фільтрації, виконаного з пластмаси, який призначений для об'єднання множини блоків фільтрації у підземну конструкцію для фільтрації або послаблення потоку води. Така конструкція зазвичай розміщується під землею для збору зайвої кількості води (дощ) та її накопичення для подальшої фільтрації в оточуючий ґрунт (фільтрація) або для тимчасового зберігання та подальшого повільного випускання в каналізаційну систему або інші системи відведення води, такі як водоймища або канали (послаблення), або повторне використання для домашнього застосування (не для питної води). Також можуть бути передбачені інші застосування, такі як дренаж для перезволоженого ґрунту. Підземна конструкція зазвичай є досить міцною та стійкою для того, щоб витримувати ґрунт і можливі навантаження від руху транспорту, наприклад, при встановленні під дорогою або стоянкою для автомобілів. Оглядові канали зазвичай присутні в блоці фільтрації і мають такий розмір, що обладнання для огляду і/або очищення може пройти крізь них. Частина підземної конструкції, що оточує один або декілька оглядових каналів, достатньо відкрита для забезпечення ефективного очищення. 5 90111 6 Різні типи таких блоків фільтрації відомі і заПереважно, блоки фільтрації є легко транспостосовуються у підземних конструкціях фільтрації ртованими при перевезенні і на будівельному або послаблення потоку води. майданчику. Переважними є невеликі маса та роУ Європейському патенті 1260640 описаний зміри блоків, які забезпечують можливість їх уклаблок фільтрації з корпусом, у вигляді прямокутного дання у вигляді цегляної кладки. Оптимальними є паралелепіпеда, сконструйований з однієї основблоки фільтрації із співвідношеннями розмірів доної стінки і різних стінок, сполученої з нею. Стінки вжини, ширини, висоти, що складають 2:1:1. Це виконані у вигляді пластин і мають ґратчасту консзабезпечує можливість укласти блоки хрестоподітрукцію, так що блок фільтрації є водопроникним. бно, горизонтально та вертикально для отримання Стінки утворюють простір, в якому може зберігатижорсткої багатошарової конструкції. ся вода. Блок фільтрації додатково містить огляПереважно, підземні конструкції можуть бути довий канал, паралельний до основної стінки і сполучені з (відомими) оглядовими камерами або такий, що проходить крізь блок фільтрації, з отволюками з фільтруючими і очисними засобами для рами на обох кінцях оглядового каналу. Отвори запобігання потрапляння до конструкції бруду, оглядового каналу займають приблизно 1/3 зовнімулу тощо. шньої поверхні блока фільтрації, в якому розташоДля отримання високоміцної конструкції, огляваний отвір оглядового каналу. дові канали мають, переважно, закруглену або Блоки фільтрації такого типу легко засмічукруглу форму, хоч будь-яка інша форма, така як ються брудом через досить закриту конструкцію прямокутна (переважно, округлена по кутках) або ґратчастих стінок. Очищення вимагає використановальна форми також є можливими. Переважно, ня струменів води під високим тиском, які є не бапоперечний переріз одного або більше оглядових жаними, оскільки можуть пошкодити водопроникканалів є однаковим по довжині елемента блока ний (матеріал) шар для фільтрації або фільтрації. В інших випадках, поперечний переріз непроникний шар для послаблення потоку води, оглядового каналу в отворах оглядового каналу який зазвичай оточує конструкцію фільтрації або може відрізнятися від поперечного перерізу огляпослаблення потоку води. дового каналу в блоці фільтрації. Метою даного винаходу є створення блока фіУ найбільш переважному варіанті, в одному льтрації, який може бути легко об'єднаний з одним блоці фільтрації передбачені два паралельних або декількома іншими блоками фільтрації у піоглядових канали. Така конструкція, очевидно, дземну конструкцію з необхідною міцністю та стійзабезпечує оптимальне співвідношення між міцнікістю і має невелику масу. стю та вагою. Теоретично також можлива більша Конструкція блоків переважно є повністю відккількість паралельних оглядових каналів. Між циритою для забезпечення огляду та очищення ми паралельними оглядовими каналами можуть конструкції. З'єднання підземної конструкції з блопройти один або декілька поперечних каналів. Пеками фільтрації даного винаходу може бути міцреважно, поперечний переріз кожного такого поним. перечного каналу складає щонайменше 10% відЗгідно з першим варіантом даного винаходу, повідного поперечного перерізу блока, в якому він пропонується блок фільтрації за пунктом 1. розташований. Секції оглядового каналу одного або декількох Переважно, елементи блока фільтрації забезоглядових каналів обмежені одним або множиною печені однією або декількома засувками для засполучених елементів блока фільтрації. Отже, безпечення перекривання наскрізних отворів у один блок фільтрації складається з одного або середніх частинах корпуса, які проходять до оглядекількох сполучених елементів. Щонайменше, дових каналів. Після відкривання такий наскрізний один нерознімний елемент блока фільтрації являє отвір може виконувати функцію отвору оглядового собою конструкцію з пластмаси, що має, головним каналу. Такі наскрізні отвори можуть використовучином, корпус у вигляді прямокутного паралелепіватися для з'єднання оглядових каналів з горизонпеда. На протилежних боках частини однієї або тальною та вертикальною осями. більше секцій оглядових каналів, обмежених елеУ найбільш переважному варіанті, спеціальний ментом блока фільтрації, елемент блока фільтраелемент розміщують в отворі оглядового каналу ції має бокові частини, між якими розташована і/або у наскрізному отворі. Таким спеціальним щонайменше одна середня частина. Блок фільтелементом може бути, наприклад, фільтруючий рації містить прилеглі канали, що проходять від елемент, розміщений у вертикальному оглядовому зовнішніх боків блока фільтрації до оглядового каналі, який, переважно, є знімним. Такий фільтканалу. Переважно канали утворюють за допоморуючий елемент може виконувати функцію загогою множини стержнів у ливарній формі, в якій родження для піску та інших частинок. Фільтруюпереважно відливають нерознімний елемент блочий елемент може бути опущений до отворів і, при ка фільтрації з пластмаси. Таким чином, можуть необхідності, вийнятий для огляду та очищення. бути отримані наскрізні канали з розміром досить Множина таких фільтруючих елементів може великим для запобігання засміченню брудом і з бути встановлена один за одним безпосередньо достатньої водопроникністю. Переважно, канали є за вхідним отвором підземної конструкції. Такий прямими видовженими каналами, наприклад, пряспеціальний елемент може також бути кришкою мокутного перерізу. У переважному варіанті, ряди для перекриття отвору. Такі кришки, переважно, паралельних каналів розташовані під прямим курозміщують у зовнішніх отворах оглядового каналу том до кожної з перших і других зовнішніх поверпідземної конструкції. Іншим спеціальним елеменхонь блока фільтрації. том, який може бути розміщений в отворі оглядового каналу, є з'єднувальний елемент для з'єднан 7 90111 8 ня блока фільтрації з іншим блоком фільтрації або поздовжньою віссю. В інших випадках, можливий з підвідними або водовідвідними трубами. Ще варіант підземної конструкції, в якій міститься комодин спеціальний елемент являє собою адаптер бінація оглядових каналів з вертикальною та гориконічної форми, який може бути розміщений в зонтальною поздовжніми осями. Для оптимальнооглядовому каналі для того, щоб звузити канал, го проходження оглядових каналів така комбінація через який вода може протікати крізь прилеглий горизонтальних і вертикальних каналів є бажаною. наскрізний отвір. Це випадок, коли отвір оглядовоДля сполученняблоків фільтрації з горизонтальго каналу блока фільтрації розміщений на наскрізними та вертикальними оглядовими каналами коному отворі іншого блока фільтрації. Такий адапристуються спеціальними з'єднувальними засобатер може виконувати функцію напрямного для ми. Для цього також передбачено, щоб елементи обладнання (огляд/очищення/вимірювання і т.д.) блока фільтрації були забезпечені однією або дедля переміщення до нижньої частини оглядового кількома засувками перекриття наскрізних отворів каналу, він може виконувати функцію зміцнення у середніх частинах корпуса, які проходять до для нижньої частини, оскільки засувка прибрана і оглядових каналів. може виконувати функцію з'єднувального елеменДаний винахід також стосується блока фільтта, що сприймає зсув між нижнім блоком фільтрарації, виконаного з пластмаси для з'єднання мноції та верхнім блоком фільтрації. Більш того, такий жини блоків фільтрації у підземну конструкцію (2) адаптер може запобігти засміченню бруду в кутках для фільтрації або послаблення потоку води, згідблока фільтрації з оглядовим каналом. но з пунктом 21. Переважно, всі елементи оглядового блока Даний винахід, згідно з пунктом 22, також стозабезпечені одним або декількома з'єднувальними сується способу виготовлення нерознімного елезасобами для взаємного з'єднання елементів бломента блока фільтрації, виконаного з пластмаси. ка фільтрації. Взаємно сполучені елементи блока Більш того, даний винахід стосується спеціафільтрації можуть утворювати блок фільтрації, льних елементів, які можуть бути розміщені або в блоки фільтрації якого можуть бути взаємно споотворі оглядового каналу і/або у наскрізному отволучені для утворення підземної конструкції. Перері, виконаному в засувці. важно, підземні конструкції можуть бути зібрані Далі винахід буде детально описаний з посишвидко та просто. Тому потрібні прості з'єднуваланням на переважні варіанти та на креслення, на льні засоби для з'єднання блоків фільтрації. Більш яких зображено наступне: того, наскільки це можливо, блок фільтрації переФіг.1 зображує вигляд у перспективі блока фіважно виконаний з невеликої кількості елементів. льтрації згідно з винаходом; Найбільш переважно з'єднання ідентичних елемеФіг.2 - елемент блока фільтрації згідно з винантів для утворення блока фільтрації. ходом; У переважному варіанті, елементи блока фільФіг.3 - блок фільтрації згідно з винаходом, що трації забезпечені двома або декількома паралескладається з елементів блока фільтрації, показальними каналами для завантажувача з вилковим них на Фіг.2; захватом, в які входять вилкові захвати завантаФіг.4 - форму для лиття під тиском, яка може жувача. Це дозволяє завантажувачам з вилковим використовуватися для виготовлення елемента захватом підіймати блоки. Таким чином, збирання блока фільтрації, показаного на Фіг.2; підземної конструкції може бути полегшене та Фіг.5 - першу підземну конструкцію, що склаприскорене. Однак також є можливим забезпечити дається з елементів блока фільтрації згідно з виблоки фільтрації знімною опорою для забезпеченнаходом; ня можливості розташування блоків знаходитися Фіг.6 - другу підземну конструкцію, що складатрохи над землею для проходження вилкового ється з елементів блока фільтрації згідно з виназахвату завантажувача знизу. ходом; Переважно, нерознімні елементи блока фільтФіг.7 - схематичний поперечний розріз частини рації повністю виготовлені литтям під тиском. Фодвох сполучених блоків фільтрації; рма для лиття під тиском, в якій виготовляють Фіг.8, 9 і 10 - різні приклади спеціальних елеелемент блока фільтрації, містить множину гориментів, розміщених в отворах оглядового каналу; зонтальних і вертикальних стержнів, розташоваФіг.11 - альтернативний спеціальний елемент, них суміжними або такими, що оточують стержнеякий може бути розміщений у наскрізних отворах. вий елемент, який формує секцію оглядового На Фіг.1 показаний перший переважний варіканалу. Таким чином, у формі для лиття під тиском ант блока 1 фільтрації згідно з винаходом. Блок 1 створюють канали, заливаючи пластмасу навколо фільтрації містить корпус у вигляді прямокутного множини стержнів. Таким шляхом можуть бути паралелепіпеда, що має пару протилежних перутворені канали з розміром, досить великим для ших зовнішніх поверхонь А, пару протилежних запобігання засміченню брудом і з достатньою других зовнішніх поверхонь В і пару протилежних водопроникністю. У переважному варіанті, ряд третіх зовнішніх поверхонь С. паралельних каналів розташований під прямим Два паралельних оглядових канали 3а, і 3b кутом до першої та другої зовнішніх поверхонь, проходять через блок фільтрації 1 між третіми відповідно. зовнішніми поверхнями С, паралельно до перших В одному варіанті підземної конструкції, блоки зовнішніх поверхонь А. Оглядові канали 3а, 3b фільтрації сполучені так, що оглядовий канал мають отвори 4 оглядового каналу, розташовані у утворений з горизонтальною поздовжньою віссю. протилежних зовнішніх поверхнях С блока 1 фільВ іншому варіанті блоки фільтрації сполучені так, трації. що оглядовий канал утворений з вертикальною 9 90111 10 Поперечний переріз кожного оглядового канабрудом, більше того, майже всі ділянки блока філу 3а і 3b, є переважно кільцевої форми, і перевальтрації є доступними і такими, що очищаються жно є однаковим за довжиною оглядових каналів. через великі оглядові канали 3а і 3b. Площа кожного отвору 4 оглядового каналу У показаному варіанті присутні ділянки 4а з вискладає більше 10% від розміру площі зовнішньої їмкою на зовнішніх поверхнях 5а, і 5b (не показані) поверхні 5 блока 1 фільтрації, в якому він розтаблока 1 фільтрації навколо кожного з отворів шований. Площа кожного оглядового каналу є дооглядового каналу 4. Функція цих ділянок 4а з висить великою для забезпечення проходження крізь їмкою буде описана відносно Фіг.7-10. нього обладнання для огляду і/або очищення. ЗаЗасувка 18 знаходиться у середніх частинах гальна площа двох отворів 4 оглядових каналів на 8а корпуса блока 1 фільтрації. Засувка 18 встанозовнішній поверхні С складає більше 50% зовнішвлена для перекривання наскрізних отворів у сеньої поверхні С. редніх частинах корпуса під час встановлення або Між паралельними оглядовими каналами 3а і заводського виготовлення, причому згадані на3b, згідно з цим варіантом, проходить один попескрізні отвори проходять до оглядових каналів. Ці речний канал 9. Поперечний канал 9 має круглий наскрізні отвори можуть бути використані для з'єдпоперечний переріз, який займає 10% відповідного нання каналів з горизонтальною та вертикальною поперечного перерізу блока 1 фільтрації, в якому осями. Після відкривання такі наскрізні отвори мовін розташований. жуть виконувати функцію отвору оглядового канаБлок 1 на Фіг.1 може бути єдиним, монолітним лу, яке за необхідності може бути закрите кришблоком, у вигляді нерознімної конструкції з пласткою. Такий наскрізний отвір може бути також маси, утвореної у відповідній формі. Це особливо використаний для розміщення з'єднувальних елеефективно, якби був відсутній поперечний канал 9, ментів у ньому, для з'єднання блока фільтрації з що також передбачено у межах даного винаходу. іншим блоком фільтрації або з підвідними чи відвіКорпус блока 1 утворений боковими частинадними трубами. Іншим призначенням такого нами корпуса 7а, 7b, 7с на протилежних боках двох скрізного отвору може бути розміщення фільтруюоглядових каналів 3а і 3b і між боковими частиначих елементів. Такий фільтруючий елемент може ми корпуса 7а, 7b і 7с двома середніми частинами працювати, як загородка для піску та інші частини. корпуса 8а і 8b. Як може бути видно, зовнішні боФільтруючий елемент може бути опущений до кові частини корпуса 7а, 7с обмежують зовнішню отворів і, за необхідності, вийнятий для огляду та поверхню блока, тоді як середні частини корпуса очищення. обмежують зовнішню поверхню В блока. Блок 1 фільтрації, показаний на Фіг.1, додатБокові частини корпуса та одна або декілька ково містить виїмки 19 для розміщення з'єднувасередніх частин корпуса блока 1 фільтрації утвольних елементів, які можуть з'єднувати разом рені ґратчастими стінами з каналами, які утворюмножину блоків фільтрації для утворення підземють по суті паралельні канали 17b, що проходять ної конструкції фільтрації. між кожною першою зовнішньою поверхнею А і Блок фільтрації, розроблений аналогічно до одним або декількома елементами оглядових каблока на Фіг.1, може також складатися з двох пеналів блока фільтрації, і. по суті, паралельні канареважно ідентичних елементів блока фільтрації, ли 17а, що проходять між кожною другою зовніштаких, як елемент 10, як показано на Фіг.2. Такий ньою поверхнею В і одним або декількома блок 100 фільтрації складається з двох елементів оглядовими каналами блока 1 фільтрації. блока 10 фільтрації, показаних на Фіг.3. При збиУ показаному варіанті всі канали 17а, 17b є віранні круглі оглядові канали 30а і 30b утворені з дкритими на зовнішній зовнішній поверхні блока і пари напівкруглих секцій оглядових каналів. Оглябільшість каналів 17а, 17b також є відкритими на дові канали 30а і 30b містять отвори 40 оглядового іншому кінці і, таким чином, при з'єднанні з оглядоканалу, розміщені на протилежних зовнішніх повевим каналом. рхнях С2. Переважно, ці елементи блока фільтраЯк показано на Фіг.1, деякі канали мають торції можуть бути взаємно сполучені за допомогою цеву стінку в кінці поруч з оглядовим каналом, біз'єднувальних пристроїв (не показані), наприклад, льшість цих торцевих стін виконані з отворами для у виїмках 19b для утворення блока фільтрації, проходження води. На Фіг.1 можуть бути видні такого, як блок фільтрації 100, показаний на Фіг.3. круглі отвори та отвори з прорізами. Площа кожного отвору оглядового каналу складає Канали 17а, 17b розташовані тут під прямим більше 10% від розміру площі зовнішньої поверхні кутом до зовнішньої поверхні, від якої вони прохо50, в якій він виконаний. Загальна площа двох дять так, що утворюються два ряди взаємно перотворів 40 оглядового каналу складає щонайменпендикулярних каналів. ше половину від розміру площі зовнішньої поверхУ цьому варіанті канали 17а, 17b, по суті мані блока 50 фільтрації, в якому виконані ці два ють прямокутний переріз, який тут є, по суті, однаотвори 40 оглядового каналу. Утворені оглядові ковим за довжиною каналів. канали, отже, обмежені двома елементами блока Канали 17а, 17b, в даному варіанті сформовафільтрації. ні множиною видовжених стержнів у формі для Елемент блока 10 фільтрації, показаний на лиття під тиском, навколо яких заливають пластФіг.2, має нерознімну конструкцію, виконану з пламасу. Таким чином, канали утворюють 17а, 17b з стмаси та містить корпус у вигляді прямокутного розміром досить великим для запобігання засміпаралелепіпеда. Корпус складається з трьох бокоченню брудом і з достатньої водопроникністю. вих частин 70а, 70b, 70с корпуса на протилежних Блок фільтрації має дуже відкриту структуру, і це у боках двох напівкруглих секцій оглядових каналів максимально можливій мірі запобігає засміченню 30а і 30b. 11 90111 12 У блоці 100 фільтрації (Фіг.3) може бути викоНа Фіг.6 показаний інший варіант підземної ристано два корпуси елементів 100а і 100b блока конструкції згідно з винаходом, яка складається з фільтрації і, отже, два набори бокових частин 70а, чотирьох блоків фільтрації, таких, як показано на 70b, 70с корпуса в елементі 100b блока фільтрації Фіг.1 і 3. Ця підземна конструкція зібрана з восьми і 70а’, 70b’, 70с’ в елементі 100а блока фільтрації. елементів блока фільтрації, показаних на Фіг.2. Секції оглядового каналу мають однаковий попеПідземна конструкція, показана на Фіг.6, містить речний переріз за довжиною елемента блока фічотири оглядових канали 15a-d з вертикальною, льтрації. Між боковими частинами 70а, 70b, 70с поздовжньою віссю та круглим, поперечним перекорпуса розташована одна середня частина 80 різом і два оглядових канали 16а і 16b з горизонкорпуса. На Фіг.3 видно, що між боковими частитальною, поздовжньою віссю та круглим, поперечнами 70а’, 70b’, 70с’ корпуса розташована одна ним перерізом. середня частина 80’ корпуса. У бокових частинах На Фіг.7 схематично показаний поперечний корпуса 70b і 70b’ проходять секції 90 і 90’ поперерозріз частини двох сполучених блоків 31 і 32 фічного каналу. Поперечний переріз одного поперельтрації. Бокові частини 34а і 34b корпуса блока чного каналу складає більше 10% відповідного 31 фільтрації і бокові частини 35а і 35b корпуса поперечного перерізу елемента 10 блока фільтраблока 32 фільтрації оточують оглядовий канал 33. ції. В елементі блока фільтрації 10 на Фіг.2 стінка Навколо отвору 36 оглядового каналу блока 32 90’’ знаходиться у поперечному каналі 90. На Фіг.3 фільтрації та отвору 37 оглядового каналу блока засувки 39' знаходяться у середній частині 80’ ко31 фільтрації виконані виїмки 36а і 37а відповідно рпуса показаного блока 100 фільтрації. Засувки 39’ на зовнішній поверхні блоків фільтрації (не покавиконані з отворами 39а, в яких, наприклад, мозані), подібні до виїмок 4а, показаних на Фіг.1. В жуть бути розміщені з'єднувальні елементи, такі, отворі 37 оглядового каналу розташований зміцяк елемент 81, показаний на Фіг.11. Наскрізні нюючий елемент 38. Цей зміцнюючий елемент 38 отвори 39 розташовані у протилежній середній не може бути виштовхнений з отвору 37 оглядовочастині 80 корпуса. го. каналу в оглядовий канал 33, оскільки виступ Елементи блока фільтрації, згідно з винахо38а зміцнюючого елемента 38 входить у виїмки дом, переважно, повністю виготовляють литтям 37а і 36а, але є дуже великим для того, щоб вхопід тиском. На Фіг.4 показана форма для лиття під дити в оглядовий канал 33. тиском, яка може бути використана для виготовНа Фіг.8, 9 і 10 показані різні варіанти спеціалення елемента блока фільтрації, показаного на льних елементів, які розміщують в отворах огляФіг.2. Показана форма 20 містить чотири основних дового каналу, і які містять виступи, які входять у елементи 21, 22а і 22b і 23. Елемент 21 форми виїмки в отворах оглядового каналу, такі, як виїмки містить два стержні 21а, у цьому випадку напівкру4а, показані на Фіг.1, і виїмки 36а і 37а, показані на глих, які утворюють секції оглядових каналів. РуФіг.6. хомі у двосторонньому напрямку під прямим кутом На Фіг.8 показана підземна конструкція 41, зібпротилежні елементи 22а, 22b форми до елемента рана з п'яти сполучених елементів 41а, 41b, 41с, 21 форми, кожний з яких містить множину, у пока41d, 41е блока фільтрації. На зовнішній поверхні заному положенні, горизонтальних, паралельних 48 блока фільтрації, що складається із сполучених стержнів 22с. Навпроти елемента 21 форми розелементів 41а і 41b, двох спеціальних елементів ташований елемент 23 форми, який також містить 42 і 43, розміщених в отворах оглядового каналу. множину паралельних, вертикальних стержнів 23с, Спеціальний елемент 42 - зміцнювальна частина, у показаному положенні. Горизонтальні та вертианалогічна до частини 38, показаної на Фіг.7. Покальні стержні проходять між ґратчастими стінами казана зміцнювальна частина 42 має ґратчасту з каналами, які утворюють паралельні канали, що конструкцію, що дозволяє воді пройти крізь зміцпроходять від зовнішнього боку блока фільтрації нювальну частину 42. до оглядових каналів. Коли елементи 21, 22а, 22b, Спеціальний елемент 43 являє собою з'єдну23 форми приведені у робоче положення, заливавальну частину і містить ґратчасту частину 43а, ють пластмасу для формування елемента блока порожнисту циліндричну частину 43b з відносно фільтрації. великим діаметром, конічну частину 43с і циліндБлоки фільтрації, згідно з Фіг.1 і Фіг.3, можуть ричну частину 43d з відносно малим діаметром. бути зібрані та сполучені для утворення підземної Циліндрична/конічна частина 43b, 43c, 43d можуть конструкції, такої, як конструкція 2, показана на використовуватися для приєднання блока фільтФіг.5. Підземна конструкція, показана на Фіг.5, рації до підвідного або відвідного трубопроводу складається з шести елементів блока 10 фільтра(не показані) і/або до оглядового колодязя або ції, таких, як показано на Фіг.2. Чотири елементи люка. У цьому випадку труба малого діаметра моблока 10 фільтрації сполучені для формування же бути приєднана до циліндричної частини 43d двох блоків фільтрації, таких, як показані на Фіг.3. або труба великого діаметра може бути приєднана Підземна конструкція містить два оглядових канадо циліндричної частини 43b. Тому на циліндричли 11 і 12 з вертикальною, поздовжньою віссю та з ній частині 43b виконана ділянка 43е з невеликим круглим, поперечним перерізом, два оглядових пазом, який може використовуватися як напрямне канали (не показані) з горизонтальною, поздовждля різьблення у випадку, якщо повинно бути виньою віссю та з круглим, поперечним перерізом, і конане приєднання труби великого діаметра. два оглядових канали 13 і 14 з горизонтальною, Спеціальний елемент 44 розміщений угорі поздовжньою віссю та напівкруглим, поперечним блока фільтрації, що складається із сполучених перерізом. Більш того, конструкція містить попереелементів 41а і 41b, на наскрізному отворі 45, чні канали. утвореному засувкою, аналогічною до засувки 46. 13 90111 14 Спеціальний елемент 44 являє собою круглий ртних кришок (не показані), або спеціальний елеадаптер конічної форми, розміщений в оглядовому мент 55 може бути використаний, наприклад, для каналі 47 частково утвореному показаним елеменприєднання до підвідної або відвідної труби. Затом 41с блока фільтрації. Адаптер 44 конічної фозвичай, для цього спеціальний елемент 55 може рми звужує діаметр оглядового каналу 47, через бути також розміщений у горизонтальному напряякий вода може протікати крізь прилеглий наскрізмку. ний отвір 45. Адаптер конічної форми може бути На Фіг.10 показана підземна конструкція 61, зівиконаний з верхньою поверхнею конічної форми брана з восьми сполучених елементів блока фільдля напрямного обладнання (наприклад, трації, що утворюють чотири блоки 61а, 61b, 61с, огляд/очищення/вимірювальний пристрій) для то61d фільтрації. На не показаній зовнішній поверхні го, щоб потрапити до нижньої частини оглядового блока 61b фільтрації, в отворі оглядового каналу каналу через вхідний отвір. Більш того, адаптер 64b, розміщений спеціальний елемент 63, аналогіконічної форми може використовуватися як зміцчний до з'єднувальної частини 43, показаної на нюючий елементдля нижнього блока фільтрації в Фіг.8. Вгорі блока 61с фільтрації розташований зв'язку з тим, що наскрізний отвір був утворений спеціальний елемент 65. Спеціальний елемент 65 прибиранням засувки. Більш того, адаптер конічної являє собою гофрований з'єднувальний елемент, форми може виконувати функцію з'єднувального який приєднаний до блока фільтрації за допомоелемента, який сприймає зсув між верхнім і нижнім гою спеціального елемента 55, показаного на блоком фільтрації, що забезпечує жорстку консФіг.9. Гофрований з'єднувальний елемент може трукцію. Адаптер 44 конічної форми може запобігбути також іншим типом шахтної труби та використи засміченню бруду в кутках елемента 41с блока товується для приєднання підземної конструкції фільтрації, що частково утворює оглядовий канал 61, наприклад, до стандартної кришки (не показа47. на), яка зазвичай також використовується для заНа Фіг.9 показана підземна конструкція 51, зібкривання оглядових колодязів і люків. Кришка морана з восьми сполучених елементів блока фільтже забезпечити доступність до підземної рації, що утворюють чотири блоки 51а, 51b, 51с, конструкції, наприклад, для огляду, очищення або 5Id фільтрації. На зовнішній поверхні 58 блока 51а іншого виду технічного обслуговування. фільтрації, в отворах оглядового каналу розміщені На Фіг.11 показаний інший спеціальний два спеціальних елементи 52, 53, аналогічні до елемент 81, який може бути розмішений в отворі, зміцнювальної частини 42 і з'єднувальної частини такому як отвір 39а на Фіг.3. Великі спеціальні 43, показаних на Фіг.8. Угорі блока 51b фільтрації елементи подібної форми можуть бути розміщені у розташовані два спеціальних елементи 54, 55. наскрізному отворі, який утворюється після відкриСпеціальний елемент 54 являє собою кришку, що вання засувки 18 (Фіг.1), або у наскрізному отворі закриває не показаний оглядовий канал, розташо39 (Фіг.3). Спеціальний елемент 81 може викорисваний під кришкою 54. Кришка 54 може бути викотовуватися для збирання блоків фільтрації для нана водонепроникною. Спеціальний елемент 55 формування підземної конструкції. Такий з'єднуз'єднувальна деталь для приєднання підземної вальний елемент 81 дозволяє нерознімній консконструкції 51, наприклад, до гофрованого з'єднутрукції блоків фільтрації бути нечутливою до зсувального елемента або іншого типу шахтної труби вів. (див. Фіг.10), яка може бути приєднана до станда 15 90111 16 17 90111 18 19 90111 20 21 90111 22 23 90111 24 25 Комп’ютерна верстка В. Мацело 90111 Підписне 26 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
